2025-2026学年重庆市北碚区九年级上学期期末物理试卷（解析版）

这是一份2025-2026学年重庆市北碚区九年级上学期期末物理试卷（解析版），共20页。试卷主要包含了选择题，填空作图题，实验探究题，计算题等内容，欢迎下载使用。
本卷：，

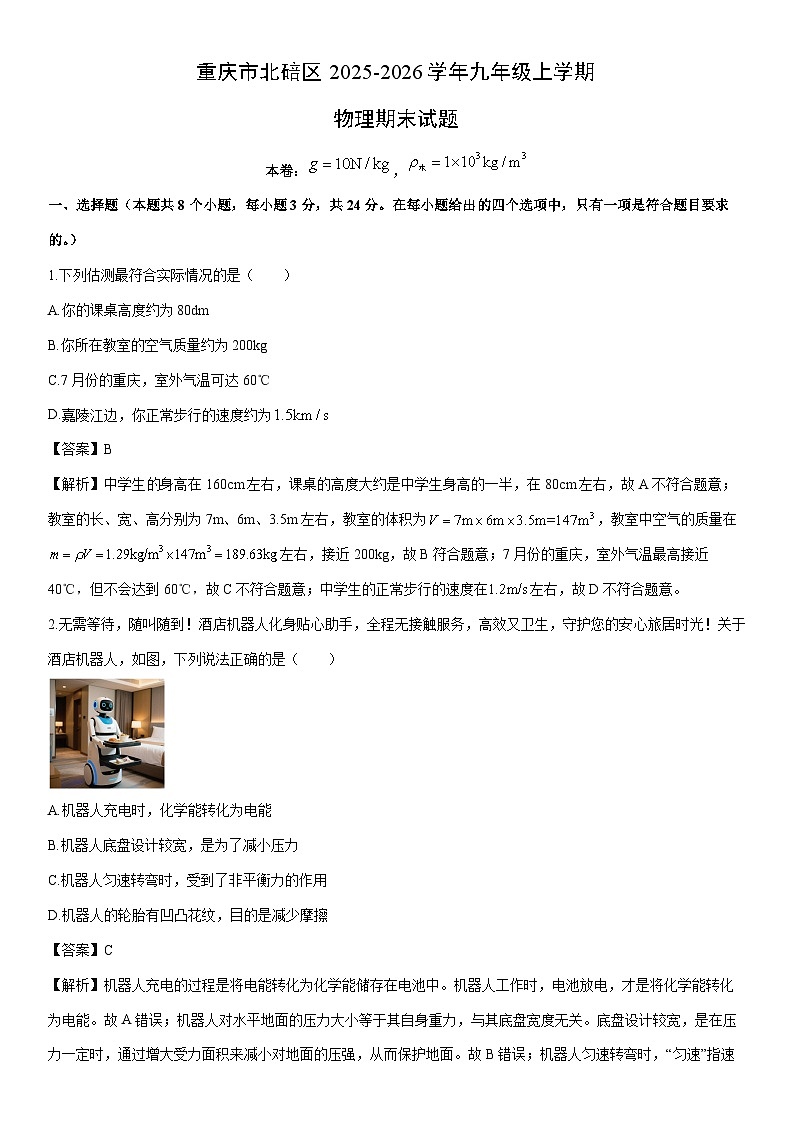

一、选择题（本题共8个小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1.下列估测最符合实际情况的是（ ）
A.你的课桌高度约为80dm
B.你所在教室的空气质量约为200kg
C.7月份的重庆，室外气温可达60℃
D.嘉陵江边，你正常步行的速度约为
【答案】B
【解析】中学生身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A不符合题意；教室的长、宽、高分别为7m、6m、3.5m左右，教室的体积为，教室中空气的质量在左右，接近200kg，故B符合题意；7月份的重庆，室外气温最高接近40℃，但不会达到60℃，故C不符合题意；中学生的正常步行的速度在左右，故D不符合题意。
2.无需等待，随叫随到！酒店机器人化身贴心助手，全程无接触服务，高效又卫生，守护您的安心旅居时光！关于酒店机器人，如图，下列说法正确的是（ ）
A.机器人充电时，化学能转化为电能
B.机器人底盘设计较宽，是为了减小压力
C.机器人匀速转弯时，受到了非平衡力的作用
D.机器人的轮胎有凹凸花纹，目的是减少摩擦
【答案】C
【解析】机器人充电的过程是将电能转化为化学能储存在电池中。机器人工作时，电池放电，才是将化学能转化为电能。故A错误；机器人对水平地面的压力大小等于其自身重力，与其底盘宽度无关。底盘设计较宽，是在压力一定时，通过增大受力面积来减小对地面的压强，从而保护地面。故B错误；机器人匀速转弯时，“匀速”指速度大小不变，“转弯”指运动方向改变。物体的运动状态包括运动速度的大小和方向，只要其中一个改变，运动状态就改变了。运动状态改变，说明物体受到了非平衡力的作用。故C正确；机器人的轮胎有凹凸花纹，是在压力一定时，通过增大接触面的粗糙程度来增大有益摩擦，防止机器人打滑。故D错误。

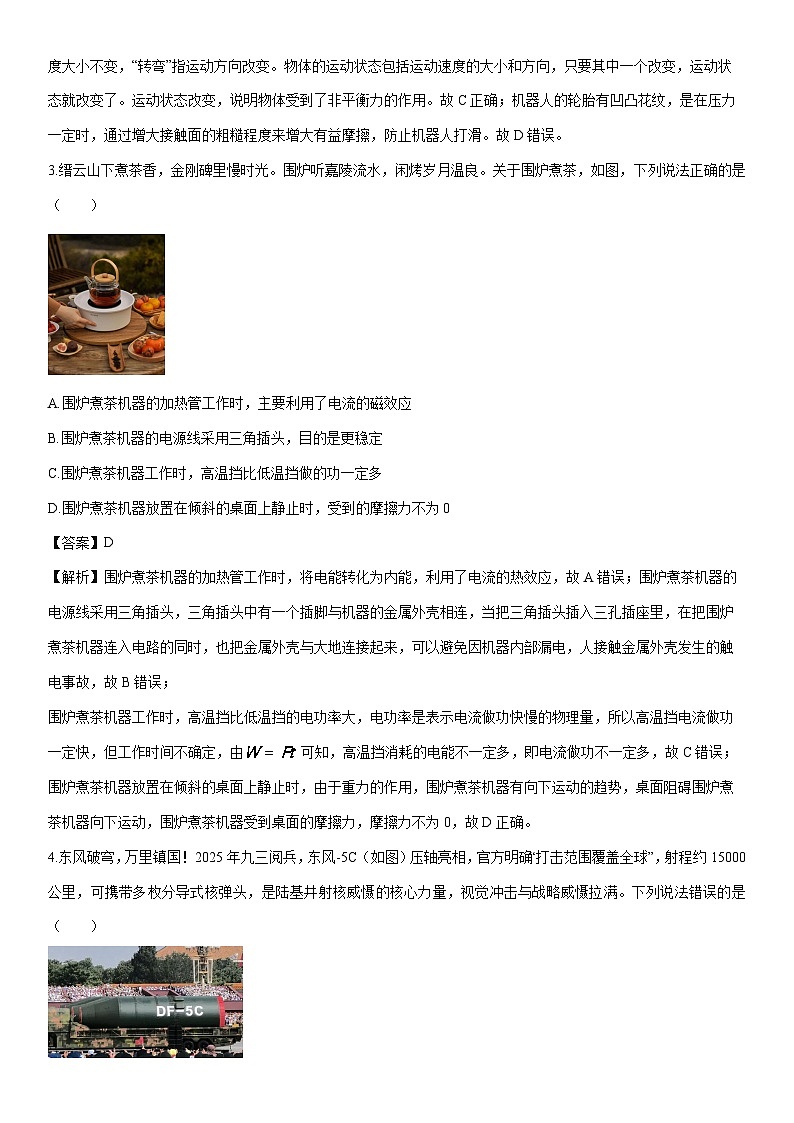

3.缙云山下煮茶香，金刚碑里慢时光。围炉听嘉陵流水，闲烤岁月温良。关于围炉煮茶，如图，下列说法正确的是（ ）
A.围炉煮茶机器的加热管工作时，主要利用了电流的磁效应
B.围炉煮茶机器的电源线采用三角插头，目的是更稳定
C.围炉煮茶机器工作时，高温挡比低温挡做的功一定多
D.围炉煮茶机器放置在倾斜的桌面上静止时，受到的摩擦力不为0
【答案】D
【解析】围炉煮茶机器的加热管工作时，将电能转化为内能，利用了电流的热效应，故A错误；围炉煮茶机器的电源线采用三角插头，三角插头中有一个插脚与机器的金属外壳相连，当把三角插头插入三孔插座里，在把围炉煮茶机器连入电路的同时，也把金属外壳与大地连接起来，可以避免因机器内部漏电，人接触金属外壳发生的触电事故，故B错误；
围炉煮茶机器工作时，高温挡比低温挡的电功率大，电功率是表示电流做功快慢的物理量，所以高温挡电流做功一定快，但工作时间不确定，由可知，高温挡消耗的电能不一定多，即电流做功不一定多，故C错误；围炉煮茶机器放置在倾斜的桌面上静止时，由于重力的作用，围炉煮茶机器有向下运动的趋势，桌面阻碍围炉煮茶机器向下运动，围炉煮茶机器受到桌面的摩擦力，摩擦力不为0，故D正确。
4.东风破穹，万里镇国！2025年九三阅兵，东风-5C（如图）压轴亮相，官方明确“打击范围覆盖全球”，射程约15000公里，可携带多枚分导式核弹头，是陆基井射核威慑的核心力量，视觉冲击与战略威慑拉满。下列说法错误的是（ ）

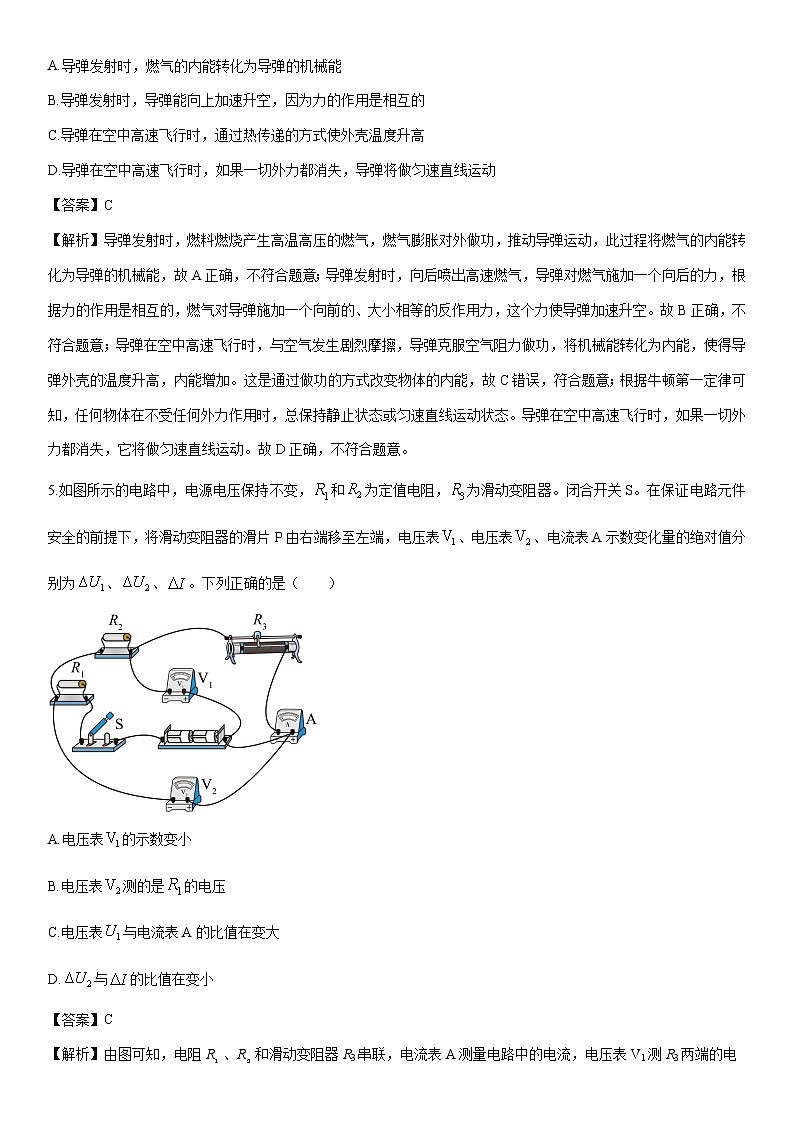

A.导弹发射时，燃气的内能转化为导弹的机械能
B.导弹发射时，导弹能向上加速升空，因为力的作用是相互的
C.导弹在空中高速飞行时，通过热传递的方式使外壳温度升高
D.导弹在空中高速飞行时，如果一切外力都消失，导弹将做匀速直线运动
【答案】C
【解析】导弹发射时，燃料燃烧产生高温高压的燃气，燃气膨胀对外做功，推动导弹运动，此过程将燃气的内能转化为导弹的机械能，故A正确，不符合题意；导弹发射时，向后喷出高速燃气，导弹对燃气施加一个向后的力，根据力的作用是相互的，燃气对导弹施加一个向前的、大小相等的反作用力，这个力使导弹加速升空。故B正确，不符合题意；导弹在空中高速飞行时，与空气发生剧烈摩擦，导弹克服空气阻力做功，将机械能转化为内能，使得导弹外壳的温度升高，内能增加。这是通过做功的方式改变物体的内能，故C错误，符合题意；根据牛顿第一定律可知，任何物体在不受任何外力作用时，总保持静止状态或匀速直线运动状态。导弹在空中高速飞行时，如果一切外力都消失，它将做匀速直线运动。故D正确，不符合题意。
5.如图所示的电路中，电源电压保持不变，和为定值电阻，为滑动变阻器。闭合开关S。在保证电路元件安全的前提下，将滑动变阻器的滑片P由右端移至左端，电压表、电压表、电流表A示数变化量的绝对值分别为、、。下列正确的是（ ）
A.电压表的示数变小
B.电压表测的是的电压
C.电压表与电流表A的比值在变大
D.与的比值在变小
【答案】C
【解析】由图可知，电阻R₁、R₂和滑动变阻器R3串联，电流表A测量电路中的电流，电压表V1测R3两端的电压，电压表V2测量R2、R3两端的总电压。电源电压保持不变。当滑动变阻器的滑片P由右端向左端移动时，滑动变阻器接入电路的电阻变大，电路的总电阻也随之变大。根据欧姆定律可知电路中的电流变小，根据串联分压特点可知电压表V1的示数变大。根据欧姆定律可知电压表与电流表A的比值等于滑动变阻器接入电路的阻值，故电压表与电流表A的比值在变大。故AB错误，C正确；滑动变阻器接入电阻变大，根据串联分压原理可知电压表V2示数增大，为滑动变阻器和R2两端总电压的增加量，根据串联电路电压特点可知，增加多少，R1两端总电压减少多少，串联电路电流处处相等，是电路中电流的变化量，则与的比值等于R1的阻值，故与的比值不变，故D错误。
6.如图，电源电压不变，灯标有“6V，3W”的字样。闭合开关，如图甲，调节滑动变阻器的滑片位置，使灯正常发光时，滑动变阻器的阻值为，及其电功率为；用标有“10V，5W”字样的灯替换灯，闭合开关，如图乙，移动滑动变阻器滑片P让灯正常发光，滑动变阻器的阻值为，及其电功率为，两灯的灯丝电阻都不随温度变化，下列说法错误的是（ ）
A.灯正常发光的电流为0.5A
B.用灯替换灯时，要让灯正常发光，滑动变阻器的滑片P要向左移动
C.与相差4Ω
D.与相差2W
【答案】C
【解析】根据公式，灯L1标有“6V，3W”，其正常发光的电流，故A正确，不符合题意；灯L2正常发光的电流，由可得，两灯泡的电阻分别为，。由甲、乙图，两个灯泡分别与滑动变阻器串联，两个灯泡正常发光时的电流相同均为0.5A，用灯L2替换灯L1后，要让灯正常发光，则替换前后电路电流不变，电源电压不变，根据，则替换前后总电阻不变，由于灯泡L2电阻大于L1，根据串联电路电阻特点，则滑动变阻器接入电路中的电阻应变小，滑片应向左移动，故B正确，不符合题意；因为串联电路中总电压等于各分电压之和，且两灯泡正常发光时电路中的电流均为0.5A，设电源电压为U，则，，那么
故C错误，符合题意；替换灯泡前后滑动变阻器的电功率分别为，
那么，故D正确，不符合题意。
7.某苹果自动筛选装置如图甲所示，其工作原理如图乙所示。电源电压恒为15V，定值电阻，为压敏电阻，其阻值随压力变化关系如图丙所示。当检测点上苹果质量时，被当成不达标的小苹果将被推出传送带，实现自动筛选功能（时，、两点间电压达到一个临界值）。下列说法正确的是（ ）
A.当检测点上没有苹果时，两点间的电压为2.5V
B.当检测点上的苹果质量时，A、B两点间电压
C.当电路中电流为0.25A时，检测点上的苹果质量
D.如要把的大苹果挑选出来，、两点间电压在时，仍达到原来的临界值，则可换为10
【答案】D
【解析】闭合开关，定值电阻和压敏电阻串联。当检测点上没有苹果时，压敏电阻所受压力为0N，从图中可知压敏电阻的阻值为，根据欧姆定律可知电路电流，AC两点间的电压为
故A错误；当检测点上的苹果质量时，所受最大压力，从图中可知压敏电阻的阻值，根据欧姆定律可知电路电流，根据串联分压特点可知A、B两点间电压。从图中可知，压力越小，压敏电阻的阻值越大，根据串联分压特点可知压敏电阻两端的电压越小，则定值电阻两端的电压越小，即A、B两点间电压越小，故A、B两点间电压，故B错误；当电路中电流为0.25A时，根据欧姆定律可知总电阻，根据电阻串联的特点可知压敏电阻的阻值，从图中可知此时压力，检测点上的苹果质量，故C错误；设可换为，要使A、B两点间电压达到原来临界值3V，此时电路电流，压敏电阻两端电压，结合C中数据可知压敏电阻的阻值，结合欧姆定律得，解得，故D正确。
8.两个完全相同的圆柱形容器A与B，容器质量不计，它们的底面积为，高8cm，放在水平桌面上。已知A容器装有7cm深的水，B容器装有3cm深的盐水，盐水的密度为。现将一块总质量为650g的夹杂有石块的不规则冰块（“冰包石”）完全浸没于A容器的水中（此时冰未开始熔化），并将A容器溢出的水全部倒入B容器中，经过很长一段时间，冰块熔化，石块沉底，相比于冰熔化前水面下降0.1cm，此时测得A容器的总质量为1150g（不考虑盐水与水混合后体积的变化，），下列说法错误的是（ ）
A.B容器中原有的盐水的质量是330g
B.A容器溢出的水倒入B容器后，B容器中盐水的密度是
C.该“冰包石”中石头的平均密度为
D.如该“冰包石”中石头的实心密度实际上是，则石头内部有的空心部分
【答案】C
【解析】B容器装有3cm深的盐水，B容器中盐水的体积
由可得，B容器中原有盐水的质量为，故A正确，不符合题意；两容器的容积相同，为，A容器装有7cm深水，水的体积为，由可得，A容器中水的质量为，（“冰包石”）完全浸没于A容器的水中时，剩余水的质量为，A容器溢出水的质量为，溢出水的体积为，此时B容器中盐水的质量为，此时B容器中盐水的体积为，此时B容器中盐水的密度为，故B正确，不符合题意；由题意可知，冰包石上的冰熔化后体积的减小量是，冰包石上的冰熔化成水后质量不变，则，即，解得，冰熔化成水体积为，冰熔化成水的质量为，冰包石中石头的质量为，石头的体积为，该“冰包石”中石头的平均密度为，故C错误，符合题意；如该“冰包石”中石头的实心密度实际上是，则石头的实际体积为，空心部分体积为，故D正确，不符合题意。
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分。）
9.科学家的每次重大发现都有力地推进了人类文明的进程。1831年英国科学家法拉第首先发现了___________现象；英国物理学家___________发现了电流通过导体产生热量的定律。
【答案】电磁感应；焦耳
【解析】1831年，英国科学家法拉第通过实验首次观察到电磁感应现象（即变化的磁场产生电流），这一发现为发电机和现代电力系统奠定了基础。
电流通过导体产生热量的定律（焦耳定律）由英国物理学家焦耳提出，其核心是热量与电流、电阻和时间的定量关系（公式为）。
10.冬天到了，老师们办公时都用上了亲肤硅胶制作的暖桌垫，如图所示。该暖桌垫的质量是0.15kg，若电脑CPU正常工作的一段时间内产生了的热量，若这些热量全部被该暖桌垫吸收，则可使其温度升高___________℃。[已知硅胶的比热容是]
【答案】3.5
【解析】若这些热量全部被该暖桌垫吸收，则
可使其温度升高
11.通过、两个电路元件的电流与其两端电压的关系如图乙所示，将、接入图甲所示电路中，电源电压保持不变，当开关S闭合，甲、乙为电压表时，两表示数之比___________，若此时通过的电流为0.2A，则电源电压是___________V；当开关S断开，甲、乙为电流表时，两表示数之比___________。
【答案】1:3；3；3:2
【解析】由图乙，当电流时，，，当开关S闭合，甲、乙为电压表时，R1和R2串联，甲电压表测两端电压，乙电压表测电源电压
电源电压，电压比。
当开关S断开，甲、乙为电流表时，R1和R2并联，甲电流表测干路电流，乙电流表测的电流，电源电压，由图乙可知：，，电流比。
12.如图所示，电源电压6V不变，电流表量程为0~0.6A，电压表量程为0~3V（电压表在图中未画出），阻值为10，滑动变阻器的规格为“30，0.5A”，电压表接在了、B、C、D四个接线点中的某两点之间，当电压表接在两点时，保证电路安全前提下滑动变阻器的阻值范围是___________；当电压表接在两点时，电压表示数的变化量最大值为___________V。
【答案】；
【解析】图中所示的电路，开关闭合后电阻R1与滑动变阻器串联，通过两个电阻的电流相同；已知通过滑动变阻器的最大电流为0.5A，则电路中的最大电流为0.5A，由欧姆定律公式可得，电路的最小电阻，此时滑动变阻器的电阻最小为。电压表接在CD两点，最大示数为3V，此时，即此时R1与滑动变阻器的电压相等，由串联电路电压规律可知，滑动变阻器的阻值为，所以，滑动变阻器的阻值范围为。
电压表选用的量程是，若把电压表接在AB间，AB间的电压最大只能为3V。
当滑动变阻器阻值最大时，电路中的最小电流
定值电阻R1两端的电压，则电压表的示数变化为=。
13.一个密度均匀的实心工件如图甲所示，可将其沿图甲中虚线视为由A、B两部分组成，其中A的底部为正方形，B的底部是与A等宽的长方形。将工件沿水平方向切去厚度为的部分如图乙所示，或将其沿竖直方向切去厚度为的部分如图丙所示，两种情况下，工件剩余部分对水平地面的压强与切去厚度的关系如图丁所示，已知B的质量为12kg，当剩余部分的质量为18kg时，剩余部分对水平地面压强为。则B的高度为___________cm，若将B全部切下，并重叠在A的正上方，A对水平地面的压强为___________Pa。
【答案】15；
【解析】如图乙将合金构件沿水平方向切去时，由于底面积不变，压力减小，
由可知，剩余部分对水平地面压强减小，
由图丁可得A的高度为
B的高度为
由图丙和图丁可知，B的底面长度为
由图乙和图丁可知，当剩余部分的质量为18kg时，
剩余部分对水平地面压强为，
可得A和B的总底面积为
由题意得此时A剩余的质量为
由于同种物质的质量跟体积成正比，
所以A剩与B的体积之比为
由于此时它们的高相等，所以它们的底面积之比为
则A的底面积为
由于，，
得
若将B全部切下，并重叠在A的正上方，A对水平地面的压强为
14.（1）在图中，电流表接线正确，请在图中标出A处磁感线的方向和小磁针的N极。
（2）在图中，重为2N的小球静止在水面上，请画出小球的受力示意图；
【答案】（1）；（2）
三、实验探究题（本题共3个小题，第15题6分，第16题7分，第17题9分，共22分。）
15.如图甲为小英同学设计的“探究电流与电压的关系”的电路图，电源两端电压为3V，滑动变阻器的规格为“50，1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整。
（2）电路连接前，电流表的指针指在零刻度线的左侧，应该对电流表进行___________；连接电路时，开关S应处于___________状态（选填“闭合”或“断开”）。
（3）闭合开关，电流表示数为零，电压表示数接近电源电压，经检查，发现电表完好，则电路故障可能是___________。
（4）排除故障后继续实验，移动滑片，记录了如下数据：
①第5次的电压表的示数如图丙所示，请将示数填入表格中的空格中___________。
②分析表中数据，可得出结论：电阻一定时，通过导体的电流与导体两端的电压成___________。
【答案】（1）；（2）调零；断开；（3）定值电阻断路；
（4）①2.8；②正比
【解析】（1）由甲图可知，定值电阻、电流表和滑动变阻器串联，滑动变阻器滑片向左移动，滑动变阻器连入电路中的电阻变大，电源电压为，结合第问中的实验数据可知，电流表选择量程，如图所示：
（2）电路连接前，电流表没有电流流过，指针指在零刻度线的左侧，应该对电流表进行调零，使指针指在零刻度线处。为了保护电路，连接电路时，开关S应处于断开状态。
（3）闭合开关，电流表示数为零，说明电流表所在的串联电路中有断路的情况，电压表示数接近电源电压，则电路故障可能是定值电阻断路。
（4）由丙图可知，电压表的测量范围为，分度值为，电压表的示数为。由数据表格可知，
导体两端的电压与通过导体的电流的比值是一个定值，可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
16.“做中学”是一种重要的学习方法，小宏利用质量可忽略不计的塑料瓶开展实践体验活动。
（1）实验如图中A、B所示，用同一个装满水的塑料瓶分别放在砖块、海绵上，两者的形变程度明显不同，则A图中水瓶对砖块的压强和B图中水瓶对海绵的压强的大小关系为_________（选填“>”“”“ ；（3）压力的大小；A；（4）B和F；（5）B
【解析】（1）如图中A、B所示，用同一个装满水的塑料瓶分别放在砖块、海绵上，塑料瓶对砖块和海绵的压力大小等于瓶和水的总重力，大小相等，同一个塑料瓶，底面积相等，由图可知，受力面积相等，根据可得，压强相等，即。
（2）如图B、C所示，塑料瓶对海绵的压力大小相同，均等于自身重力，而受力面积不同，观察到海绵形变程度不同，说明压力的作用效果与受力面积的大小有关。
如图B、C所示，塑料瓶里装满水，即两次水的深度相同，水的密度相同，根据可知，两次水对瓶底和瓶盖的压强大小相同，而B图中的受力面积（瓶底的面积）大于C图中的受力面积（瓶盖的面积），根据，水对瓶底的压力大于水对瓶盖的压力，即。
（3）比较C、D、E图三次实验，可以发现三次受力面积大小相等，而瓶中水的多少不同，即瓶对海绵的压力大小不同，观察到海绵形变程度不同，说明压力的作用效果与压力的大小有关。
比较C、D、E图三次实验，可说明在受力面积一定时，压力的作用效果与压力的大小有关，即压强与压力大小有关。
限制货车超载是在受力面积一定时通过减小压力来减小压强，故A符合题意；铁轨下面铺放枕木是在压力一定时通过增大受力面积来减小压强，故B不符合题意；破窗锤的敲击端做成锥状是在压力一定时通过减小受力面积来增大压强，故C不符合题意。
（4）对比B和F两图可发现，两图中瓶和水的重力相等，受力面积相等，但因为F图中瓶受到一个向上的拉力，使瓶对海绵的压力小于B图中瓶对海绵的压力，发现两次海绵的形变程度不同，说明压力作用效果不是跟物体的重力大小有关，而是与物体所受的压力大小有关。
（5）如图G所示，将两个完全相同的水瓶紧靠在一起，放在海绵上，此时与B图相比，压力变为B图中压力的2倍，受力面积也变为B图中受力面积的2倍，根据可知，两图中瓶对海绵的压强大小相等，即海绵的凹陷程度一样。
17.如图甲是飞飞测量额定电压为2.5V的小灯泡额定功率电路图，电源电压有4V和6V两款，滑动变阻器的规格为“10Ω，1A”。
（1）闭合开关后，小灯泡发光，但电压表示数为0，经检查，图中a、b、c三根导线中有一根断了，则该导线是__________（填写字母）；
（2）排除故障后继续测量灯泡的额定功率。具体做法是，闭合开关，电流表的示数如图乙所示为______A，接着缓慢向________（选填“左”或“右”）移动滑动变阻器的滑片，灯泡亮度越来越亮，但无论如何调节滑动变阻器都无法使小灯泡的电压达到2.5V，经过思考，飞飞发现是自己选择的电源电压不合适，她选择的电源电压为_________；
（3）同组的小林重新找到一个可以任意调节电压的电源，将滑动变阻器调至最大阻值处，将电源挡位调整合适，此时小灯泡恰好正常发光，电流表在如图乙的基础上偏转了2小格，小林计算出小灯泡正常发光时的电源电压为_____V，灯泡的额定功率为_____W；
（4）在电源挡位调整合适后，小林继续实验，得到小灯泡两端的电压与电流的关系部分图像如图丙所示，则开关断开时，灯丝的电阻可能是_________；
A.0 B.5 C.介于0~5之间
（5）在实验过程中测出小灯泡的额定功率后，小林又把小灯泡两端的电压调为额定电压的0.5倍，测得的实际功率为，则与额定功率的大小关系可能为___________（选填“”“”或“”）；
（6）对实验现象进一步分析可知：小灯泡的实际功率越大，小灯泡亮度越大。但小林发现：标有“220V，8.5W”的LED灯与标有“220V，60W”的普通白炽灯都正常发光时，亮度几乎相当。请分析造成这一现象的原因可能是_________（填字母）。
A.两灯的实际功率相同
B.相同时间内，电流通过两灯做功不同
C.两灯将电能转化为光能的效率不同
【答案】（1）a；（2）0.28；右；6V；（3）4.9；0.6；（4）C；（5）；（6）C
【解析】（1）闭合开关后，小灯泡发光，说明电路是通路。根据实物图甲可知，电流从电源正极流出经过灯泡、导线b、滑动变阻器、导线c、电流表、开关，回到电源负极，因此导线b、c完好，a发生了断路，电压表示数为0。
（2）由图甲可知，电流表的量程是0~0.6A，由图乙可知，分度值是0.02A，此时电路中电流为0.28A。
由图甲可知，灯泡与滑动变阻器接入电路。灯泡亮度越来越亮，说明滑动变阻器接入电路阻值减小。由图甲知，滑动变阻器右下端接入电路，缓慢向右移动滑片，电阻逐渐减小，电流逐渐增大，灯泡亮度逐渐变亮。
刚闭合开关时，滑片在最大处，灯泡两端电压最小，电流表示数为0.28A，此时滑动变阻器两端电压为。
如果电源电压为4V，则灯泡两端的电压为，接着移动滑片，灯泡越来越亮，电压越来越大 可以达到2.5V，则电源电压4V不符合题意。如果电源电压为6V，则灯泡两端的电压为。
即灯泡两端的最小电压高于2.5V，接着调节滑片过程中灯泡两端电压会一直高于2.5V，所以选择的电源电压为6V。
（3）由小问2解析知，电流为0.28A，灯泡两端电压高于2.5V。小灯泡恰好正常发光时，灯泡两端电压为2.5V，电流表示数减小，故在如图乙的基础上偏转了2小格，故此时电流为0.24A，滑动变阻器两端电压为。
根据串联电路电压特点知，电源电压为，
灯泡的额定功率为。
（4）由丙图可知，当灯泡两端的电压为0.5V时，通过灯泡的电流为0.1A，根据欧姆定律知，此时灯泡的电阻为
小灯泡两端的电压与电流的关系部分图像如图丙所示，灯泡两端的电压越大（温度越高），灯泡的电阻越大。故开关断开时，灯泡两端的电压为0，灯丝的电阻应小于5Ω，但不是0，综上分析可知，故C符合题意，AB不符合题意。
（5）当灯泡的电阻不变时，根据知，把小灯泡两端的电压调为额定电压的0.5倍，测得的实际功率为，实际灯泡两端的电压越小，灯泡的电阻越小，所以，综上分析可知，故与额定功率的大小关系可能为。
（6）标有“220V，8.5W”的LED灯与标有“220V，60W”的普通白炽灯都正常发光时，亮度几乎相当，说明相同时间电能转化为的光能相同，而普通白炽灯转化为的内能较多，消耗的电能多，LED灯转化为的内能较少，消耗的电能少，即LED灯电能转化为光能的效率更高，综上分析可知，故C符合题意，AB不符合题意。
四、计算题（本题共3个小题，18小题6分，19题8分，20题8分，共22分。）
18.2025年11月重庆行政区划调整后，“生态北碚”的辖区内最远位置：东山场原属渝北区，现归北碚区大盛镇管辖。一辆大货车（各种参数如下表所示）满载时从北碚开往东山场用了1.25h，其中北碚隧道约4km，隧道内以的速度匀速通过，其它路段的平均速度为。g取10N/kg
（1）这辆大货车在平直路段匀速行驶时，对地面的压强为多少？
（2）北碚到东山场的距离约为多少km？
【答案】（1）；（2）82km
【解析】（1）大货车满载时质量
大货车对地面压力等于满载总重，即
车轮总接触面积
由压强公式，大货车对地面的压强为
（2）北碚到东山场的距离为s，隧道内距离，速度，时间，其他路段距离，速度，时间，总时间，即，解得北碚到东山场的距离。
19.为防止天然气泄漏带来的安全隐患，建议安装燃气泄漏报警器。如图甲所示是一款家用烟雾报警器，如图乙所示是它的简化原理图。烟雾报警器有一个外部光线无法进入的烟室，其中有激光发射器和带有光敏电阻的电路，电路中电源电压6V不变。为定值电阻，光敏电阻的阻值与光照强度的关系如表所示，当电路中电流小于或等于25mA时，烟雾报警器报警。请回答以下问题：
（1）燃气报警器应安装在燃气灶附近的___________（选填“上方”或“下方”）区域。
（2）当把光照强度调为6cd时，测试电压表示数为0.6V，则电阻的阻值是多少？
（3）由于长时间工作，导致电源电压会降低，烟雾报警器在烟雾浓度较小时误报警。在不更换此电源的情况下，把调节为140也可以让报警器在原烟雾浓度范围内正常报警，则电源电压现在为多少V？
【答案】（1）上方；（2）180Ω；（3）5V
【解析】（1）天然气的主要成分是甲烷，其密度比空气小。当天然气发生泄漏时，会迅速向上方扩散。因此，为了能及时、有效地检测到泄漏的天然气，燃气报警器应安装在燃气灶附近的上方区域。
（2）由电路图可知，光敏电阻R与定值电阻串联，电压表测量光敏电阻R两端的电压。根据题中表格数据，当光照强度时，光敏电阻的阻值。
此时电压表示数为，根据欧姆定律，电路中的电流为。
根据串联电路的电压特点，定值电阻两端的电压为。
根据欧姆定律，定值电阻R₀的阻值为。
（3）首先，根据原电路的报警条件，计算触发报警时对应的光敏电阻的阻值。报警器报警时，电路中的电流。在原电路中（电源电压，），报警时电路的总电阻为，此时光敏电阻的阻值为。
“让报警器在原烟雾浓度范围内正常报警”意味着报警器仍然是在光敏电阻阻值为时触发报警，且报警电流仍为。此时，定值电阻的阻值已调节为。设降低后的电源电压为，根据欧姆定律可得
20.在学校举办的科技节电学创新实验挑战赛中，参赛选手小航需要利用实验器材完成一系列电路探究任务，以此角逐“电学小达人”称号。提供的器材有：可调直流电源、标有“12V，24W”的小灯泡L（灯丝电阻不随温度变化）、量程为“0~15V”的电压表、双量程电流表（“0~0.6A”“0~3A”）、两种规格的滑动变阻器（“14，2A”“20，1.5A”）、定值电阻以及若干开关和导线，电路连接如图甲所示。请你协助小航完成以下实验挑战问题：
（1）赛前准备阶段，小航需要先测算小灯泡的灯丝电阻，试求出该电阻值。
（2）预赛中，小航将电源电压调至24V，只闭合开关，需选择合适规格的滑动变阻器并移动滑片P，能使小灯泡正常发光。求：此电路中电流最小时，整个电路消耗的功率。
（3）决赛中，小航把电源电压调至13.5V，只闭合开关、，将滑片置于滑动变阻器中点处时（可能重新选择了电流表量程和变阻器的规格），电流表指针恰好指到所选量程满偏刻度的位置；当滑片从中点移到最左端时，电压表和电流表的变化关系如图乙所示。若移动滑片使电流表示为0.5A时，电路工作1min，求电流通过滑动变阻器做的功。
【答案】（1）6Ω；（2）28.8W；（3）60J
【解析】（1）根据小灯泡铭牌“12V，24W”可知，其额定电压，额定功率。根据电功率公式可得：灯丝电阻
（2）当只闭合开关时，小灯泡L与滑动变阻器R串联。小灯泡正常发光时，电路中的电流等于其额定电流
由于电路中电流为2A，超过了“20Ω，1.5A”滑动变阻器允许通过的最大电流，故应选择“14Ω，2A”规格的滑动变阻器。电源电压，当电路中电流最小时，电路的总电阻最大。此时滑动变阻器的滑片应移至阻值最大处，其接入电路的电阻。电路的最大总电阻
电路中的最小电流
整个电路消耗的最小功率
（3）当只闭合开关、时，定值电阻与滑动变阻器R串联，电源电压。当滑片P从中点O移到最左端A时，滑动变阻器接入电路的电阻从减小到0。当滑片P在A端时，只有接入电路，此时电压表示数UA等于电源电压，即。
当滑片P在中点O时，电流。
若电流表选择“0~3A”量程，则，此时电路总电阻。
电路中最大电流，这超过了两种规格滑动变阻器允许的最大电流（2A和1.5A），故此量程不适用。因此，电流表选择“0~0.6A”量程，则，
此时电路总电阻。
电路中最大电流不能超过0.6A，则。
又因为，所以，
即。在“14Ω，2A”和“20Ω，1.5A”中，只有“14Ω，2A”的滑动变阻器符合要求，故，定值电阻。
当电流表示数时，电路的总电阻。
此时滑动变阻器接入电路的电阻。
电路工作时间，
电流通过滑动变阻器做的功。实验次数
1
2
3
4
5
电压
1.6
2.0
2.2
2.4
___________
电流
0.16
0.20
0.22
0.24
0.28
空载质量
满载质量
每个车轮与地面的接触面积
车轮个数
10t
28t
8个
光照强度
1
2
3
4
5
6
光敏电阻
120
70
60
50
30
20
