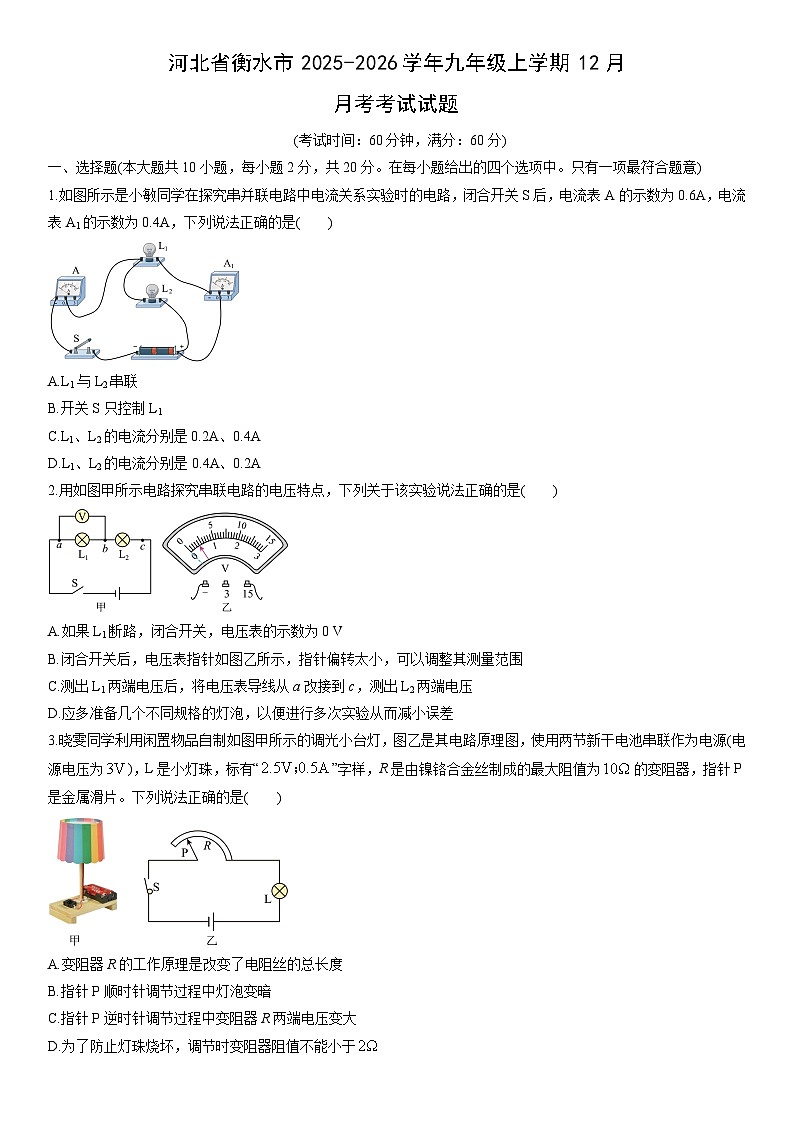

2025-2026学年河北省衡水市九年级上学期12月月考考试物理试卷（学生版）

这是一份2025-2026学年河北省衡水市九年级上学期12月月考考试物理试卷（学生版），共8页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
(考试时间：60分钟，满分：60分)
一、选择题(本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中。只有一项最符合题意)
1.如图所示是小敏同学在探究串并联电路中电流关系实验时的电路，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.4A，下列说法正确的是( )
A.L1与L2串联
B.开关S只控制L1
C.L1、L2的电流分别是0.2A、0.4A
D.L1、L2的电流分别是0.4A、0.2A
2.用如图甲所示电路探究串联电路的电压特点，下列关于该实验说法正确的是( )
A.如果L1断路，闭合开关，电压表的示数为0 V
B.闭合开关后，电压表指针如图乙所示，指针偏转太小，可以调整其测量范围
C.测出L1两端电压后，将电压表导线从a改接到c，测出L2两端电压
D.应多准备几个不同规格的灯泡，以便进行多次实验从而减小误差
3.晓雯同学利用闲置物品自制如图甲所示的调光小台灯，图乙是其电路原理图，使用两节新干电池串联作为电源(电源电压为)，L是小灯珠，标有“”字样，R是由镍铬合金丝制成的最大阻值为的变阻器，指针P是金属滑片。下列说法正确的是( )
A.变阻器R的工作原理是改变了电阻丝的总长度
B.指针P顺时针调节过程中灯泡变暗
C.指针P逆时针调节过程中变阻器R两端电压变大
D.为了防止灯珠烧坏，调节时变阻器阻值不能小于

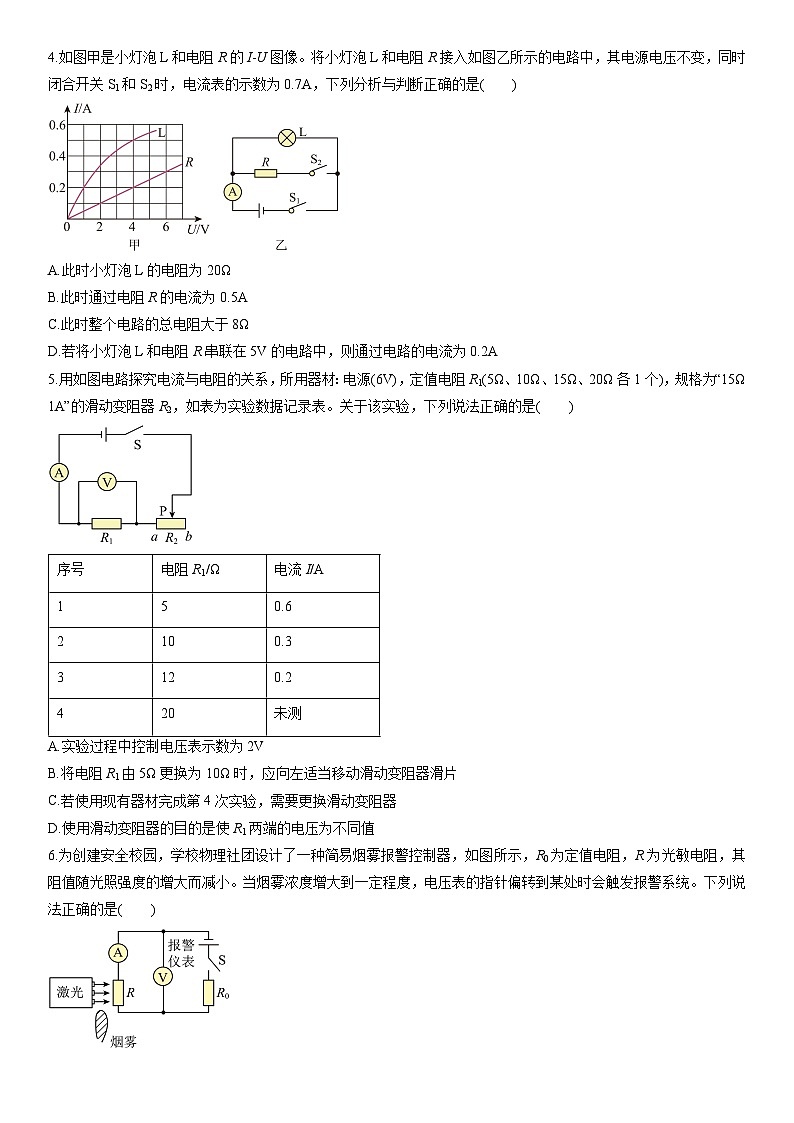

4.如图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入如图乙所示的电路中，其电源电压不变，同时闭合开关S1和S2时，电流表的示数为0.7A，下列分析与判断正确的是( )
A.此时小灯泡L的电阻为20Ω
B.此时通过电阻R的电流为0.5A
C.此时整个电路的总电阻大于8Ω
D.若将小灯泡L和电阻R串联在5V的电路中，则通过电路的电流为0.2A
5.用如图电路探究电流与电阻的关系，所用器材：电源(6V)，定值电阻R1(5Ω、10Ω、15Ω、20Ω各1个)，规格为“15Ω 1A”的滑动变阻器R2，如表为实验数据记录表。关于该实验，下列说法正确的是( )
A.实验过程中控制电压表示数为2V
B.将电阻R1由5Ω更换为10Ω时，应向左适当移动滑动变阻器滑片
C.若使用现有器材完成第4次实验，需要更换滑动变阻器
D.使用滑动变阻器的目的是使R1两端的电压为不同值

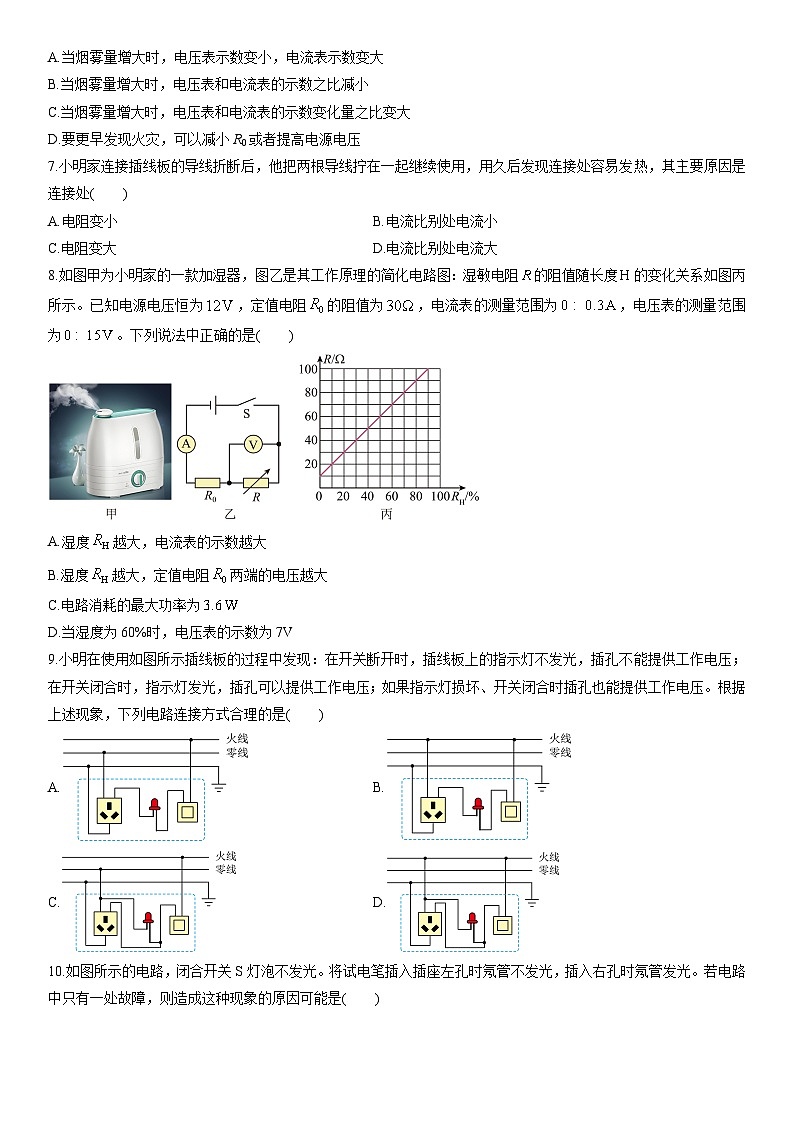

6.为创建安全校园，学校物理社团设计了一种简易烟雾报警控制器，如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。当烟雾浓度增大到一定程度，电压表的指针偏转到某处时会触发报警系统。下列说法正确的是( )
A.当烟雾量增大时，电压表示数变小，电流表示数变大
B.当烟雾量增大时，电压表和电流表的示数之比减小
C.当烟雾量增大时，电压表和电流表的示数变化量之比变大
D.要更早发现火灾，可以减小R0或者提高电源电压
7.小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后发现连接处容易发热，其主要原因是连接处( )
A.电阻变小B.电流比别处电流小
C.电阻变大D.电流比别处电流大
8.如图甲为小明家的一款加湿器，图乙是其工作原理的简化电路图：湿敏电阻的阻值随长度的变化关系如图丙所示。已知电源电压恒为，定值电阻的阻值为，电流表的测量范围为，电压表的测量范围为。下列说法中正确的是( )
A.湿度越大，电流表的示数越大
B.湿度越大，定值电阻两端的电压越大
C.电路消耗的最大功率为
D.当湿度为60%时，电压表的示数为7V
9.小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏、开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是( )
A.B.
C.D.
10.如图所示的电路，闭合开关S灯泡不发光。将试电笔插入插座左孔时氖管不发光，插入右孔时氖管发光。若电路中只有一处故障，则造成这种现象的原因可能是( )
A.a点左侧零线断路
B.ab间断路
C.灯泡断路
D.灯泡短路
二、非选择题(本大题共10小题，共40分)
11.小王随父母去泰兴小南湖进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为，充电电压为5V，充电时剩余电量为0，则充电宝充满储存的电能为______。于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过______r。

12.有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为，通过灯泡的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为，则灯泡的额定功率为___________；调节滑动变阻器，使灯泡的功率为，此时滑动变阻器接入电路的阻值为___________。
13.一个“220V 800W”的电炉通过导线接到家庭电路中，电炉丝热得发红(如图)，而导线几乎不发热，原因是在电流和通电时间相同的情况下，由于________________，所以电炉丝产生的电热比导线的大得多；该电炉正常工作时，电炉丝的电阻为________。
14.如图所示的电路中，电源电压保持不变，闭合开关S，当滑片P位于最右端时，电流表的示数为I1；当滑片P位于中点时，电流表的示数为I2，电压表的示数为7.2V。若I1∶I2=5∶8，则R1与R2的阻值之比为_______，电源电压为________V。
15.如图所示，是一个电阻箱，滑动变阻器标有参数“”，电流表量程为，电压表量程为。闭合开关，当电阻箱示数为且滑动变阻器的滑片恰好位于中点时，电流表的示数为，则电源电压为___________。调节的阻值为小于的某一阻值不变，在电路安全的前提下最大限度移动滑片，电路中的最大电流是最小电流的5倍，则此时的阻值是为___________。
16.如图甲所示，实验小组用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。[]
(1)在图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将________(选填“A处向上”或“B处向下”)调整。
(2)为了便于比较，实验中用相同的酒精灯加热，目的是使水和煤油在相同的时间内________(选填“吸收的热量”或“升高的温度”)相等；加热一段时间后，丙图所示温度为________℃。
(3)根据实验数据，实验小组作出了水和煤油的温度随加热时间变化的图象如图丁所示。由图象可知，煤油的比热容是________J/(kg·℃)。
(4)做完上面实验，同学们想起在吃家乡小炒肉这道经典菜时，碗的下方有点燃的蜡烛在给菜加热，于是想用如图戊所示装置测出蜡的热值。B为下部开了许多通气孔的罩子，A桶中水的质量为m水，水的初温为t1，末温为t2，蜡烛燃烧前的质量为m1。燃烧后的质量为m2，A桶吸收的热量经测量后计算为Q0，已知水的比热容为c水，则蜡的热值q=________(不计热损失，用题中给定的物理量符号表示)。
17.小华用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。两个相同的烧瓶中装有质量和初温相同的煤油，电阻丝、的材料和长度均相同，但的横截面积更大。
(1)连接电路时，开关应保持________状态。
(2)用煤油做实验而没有用等质量的水做实验，是因为煤油的比热容比水小，吸收相同的热量，煤油的________变化明显。
(3)电阻丝的阻值________(选填“大于”“小于”或“等于”)。
(4)通电一段时间后，观察到温度计A的示数变化更大，由此可得出实验结论：在________和通电时间均相同的情况下，________，电流通过导体产生的热量就越多。
(5)接着，小华仅将两个烧瓶里的电阻丝改为并联，用来探究导体产生的热量与电流大小的关系，他的操作是________(选填“正确”或“错误”)的。
18.小明设计了如图a甲所示的电路图“探究电流与电压的关系”。电源电压为6V且保持不变，灯泡L标有“2.5V 0.3A”，的阻值为，为滑动变阻器。
(1)根据图a甲所示的电路图用笔画线代替导线，将图a乙所示的实物电路图补充完整；
(2)连接好电路，将滑片调到阻值最大处。闭合开关，电压表和电流表的指针都不偏转，电压表的指针偏转超过了最大刻度。若电路中只存在一处故障，其可能是__________(选填序号)。
A.灯泡L处短路B.灯泡L处断路C.处断路
(3)排除故障后，继续实验。闭合开关，调节滑片，记录的实验数据如下表所示。第5次实验时，电压表的示数如图b所示，示数为__________V。
(4)小明利用表中的数据画出了甲、乙两条图线，如图c所示，其中__________是由电流表的示数和电压表的示数画出的。
(5)根据图线甲可初步得出结论：当电阻一定时，电流与电压成正比。而根据图线乙则不能得到这样的结论，这是因为______________________________。
(6)小明在实验中选用的滑动变阻器的规格应为__________。
A. 1.5AB. 1AC. 0.2A
【拓展】
(7)小明选用实验中的部分器材以及两个开关、，连成如图d所示的电路，用来测量的阻值。闭合S、调节滑片至电压表的示数为1V；断开，闭合，保持滑片的位置不动，此时电压表的示数为3.5V。则的阻值为__________。
19.如图，电源电压恒定不变，电阻的阻值为，滑动变阻器的最大阻值为。小灯泡的铭牌为“”；当开关S闭合，、都断开时，滑动变阻器的滑片P移到中点时，电流表的读数为。求：
(1)电源电压；
(2)当开关S、、都闭合，滑动变阻器的滑片P移到最右端时，电流表的示数；
(3)若电流表的量程为，当开关S、、都闭合时，为保护所有元件安全，滑动变阻器的取值范围。
20.如图甲是一款采用增压技术的挂烫机，简化电路如图乙，电源电压为220V，R1、R2是电热丝，R1=55Ω，R2=110Ω。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。求：
(1)挂烫机慢热过程中，电路中的电流；
(2)挂烫机慢热工作1min，电热丝产生的热量；
(3)挂烫机速热过程中的总电功率。
序号
电阻R1/Ω
电流I/A
1
5
0.6
2
10
0.3
3
12
0.2
4
20
未测
序号
1
2
3
4
5
A的示数/A
0.1
0.2
0.24
0.28
0.3
的示数/V
0.5
1
1.2
1.4
的示数/V
0.3
1
1.5
2.1
2.5
