2026年广东省汕尾市中考二模物理试题附答案

这是一份2026年广东省汕尾市中考二模物理试题附答案，共24页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

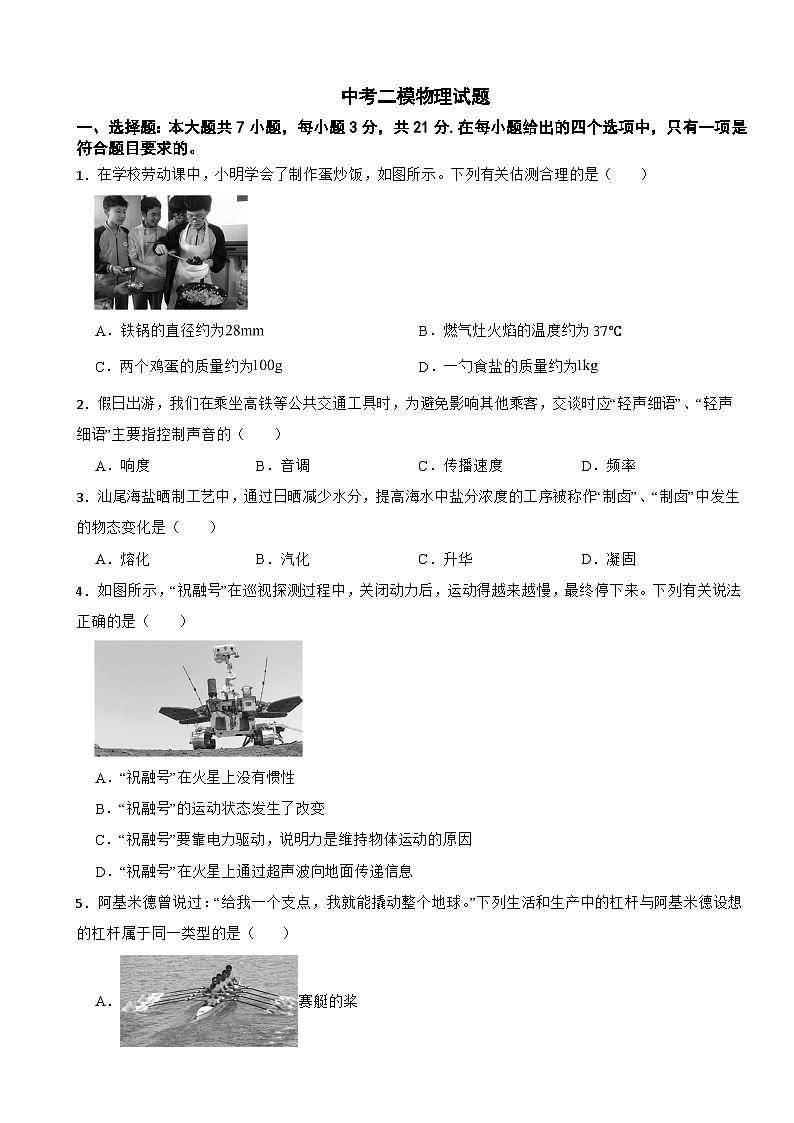

1．在学校劳动课中，小明学会了制作蛋炒饭，如图所示。下列有关估测合理的是（ ）
A．铁锅的直径约为B．燃气灶火焰的温度约为37℃
C．两个鸡蛋的质量约为D．一勺食盐的质量约为
2．假日出游，我们在乘坐高铁等公共交通工具时，为避免影响其他乘客，交谈时应“轻声细语”、“轻声细语”主要指控制声音的（ ）
A．响度B．音调C．传播速度D．频率
3．汕尾海盐晒制工艺中，通过日晒减少水分，提高海水中盐分浓度的工序被称作“制卤”、“制卤”中发生的物态变化是（ ）
A．熔化B．汽化C．升华D．凝固
4．如图所示，“祝融号”在巡视探测过程中，关闭动力后，运动得越来越慢，最终停下来。下列有关说法正确的是（ ）
A．“祝融号”在火星上没有惯性
B．“祝融号”的运动状态发生了改变
C．“祝融号”要靠电力驱动，说明力是维持物体运动的原因
D．“祝融号”在火星上通过超声波向地面传递信息
5．阿基米德曾说过：“给我一个支点，我就能撬动整个地球。”下列生活和生产中的杠杆与阿基米德设想的杠杆属于同一类型的是（ ）
A．赛艇的桨

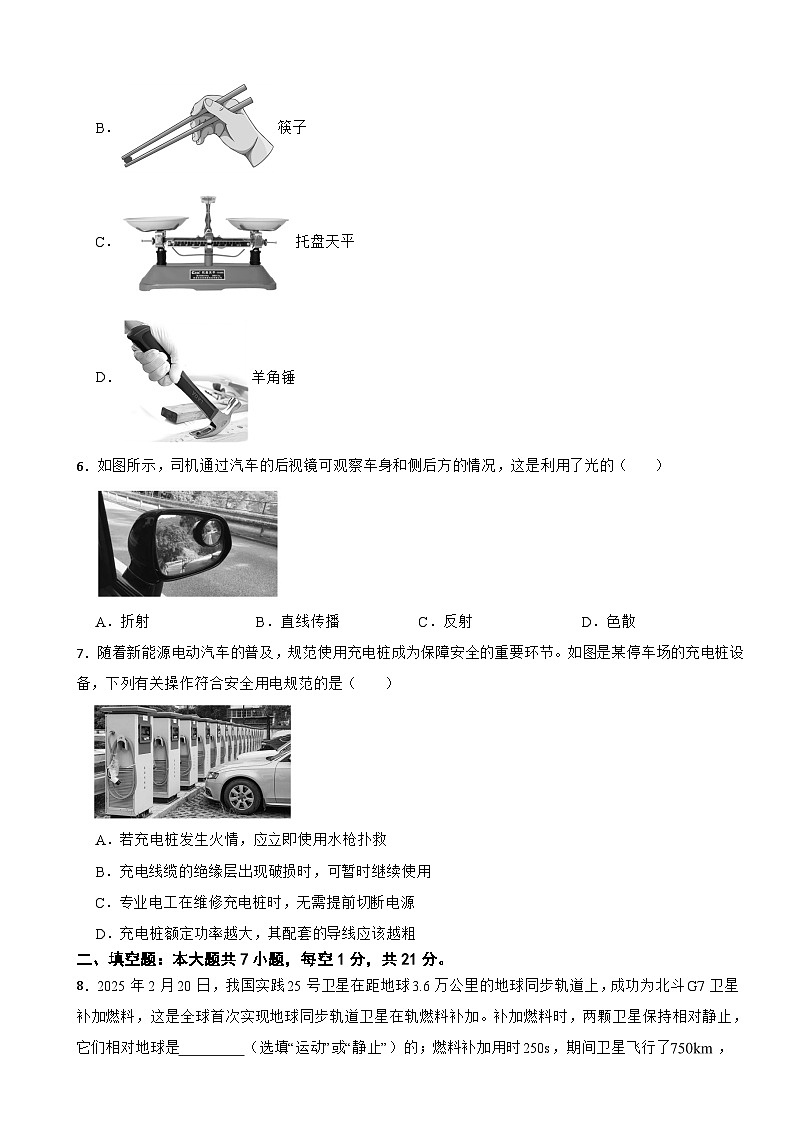

B．筷子
C．托盘天平
D．羊角锤
6．如图所示，司机通过汽车的后视镜可观察车身和侧后方的情况，这是利用了光的（ ）
A．折射B．直线传播C．反射D．色散
7．随着新能源电动汽车的普及，规范使用充电桩成为保障安全的重要环节。如图是某停车场的充电桩设备，下列有关操作符合安全用电规范的是（ ）
A．若充电桩发生火情，应立即使用水枪扑救
B．充电线缆的绝缘层出现破损时，可暂时继续使用
C．专业电工在维修充电桩时，无需提前切断电源
D．充电桩额定功率越大，其配套的导线应该越粗
二、填空题：本大题共7小题，每空1分，共21分。
8．2025年2月20日，我国实践25号卫星在距地球3.6万公里的地球同步轨道上，成功为北斗G7卫星补加燃料，这是全球首次实现地球同步轨道卫星在轨燃料补加。补加燃料时，两颗卫星保持相对静止，它们相对地球是 （选填“运动”或“静止”）的；燃料补加用时250s，期间卫星飞行了，卫星的平均速度是 ；从地球到太空，实践25号卫星的重力势能 （选填“增大”“减小”或“不变”）。

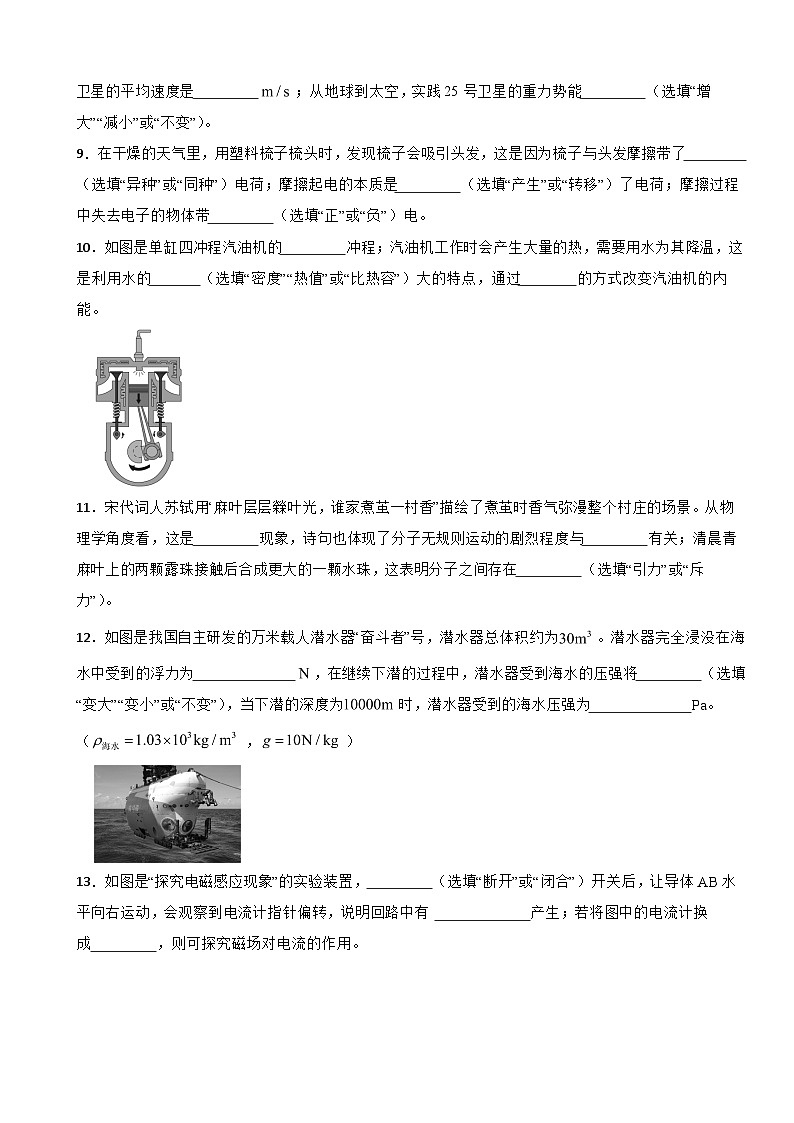

9．在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头发，这是因为梳子与头发摩擦带了 （选填“异种”或“同种”）电荷；摩擦起电的本质是 （选填“产生”或“转移”）了电荷；摩擦过程中失去电子的物体带 （选填“正”或“负”）电。
10．如图是单缸四冲程汽油机的 冲程；汽油机工作时会产生大量的热，需要用水为其降温，这是利用水的 （选填“密度”“热值”或“比热容”）大的特点，通过 的方式改变汽油机的内能。
11．宋代词人苏轼用“麻叶层层檾叶光，谁家煮茧一村香”描绘了煮茧时香气弥漫整个村庄的场景。从物理学角度看，这是 现象，诗句也体现了分子无规则运动的剧烈程度与 有关；清晨青麻叶上的两颗露珠接触后合成更大的一颗水珠，这表明分子之间存在 （选填“引力”或“斥力”）。
12．如图是我国自主研发的万米载人潜水器“奋斗者”号，潜水器总体积约为。潜水器完全浸没在海水中受到的浮力为 ，在继续下潜的过程中，潜水器受到海水的压强将 （选填“变大”“变小”或“不变”），当下潜的深度为时，潜水器受到的海水压强为 Pa。（，）
13．如图是“探究电磁感应现象”的实验装置， （选填“断开”或“闭合”）开关后，让导体AB水平向右运动，会观察到电流计指针偏转，说明回路中有 产生；若将图中的电流计换成 ，则可探究磁场对电流的作用。
14．如图所示，电源电压恒定。只闭合开关S1，电阻R与灯泡L （选填“串联”或“并联”）；先闭合开关S1，再闭合开关S2灯泡L的亮度 （选填“变大”“变小”或“不变”，下同），电压表示数 。
三、作图题：本题7分。
15．按要求作图；
（1）如图所示，一个小球静止在桌面上，请在点画出小球受到的重力和支持力的示意图。
（2）如图所示，点光源发出的一束光斜射向水面点，请画出反射光线和大致的折射光线，并标出反射角的大小。
（3）如图所示，请用笔画线代替导线将插座、灯泡和开关接入家庭电路中（开关只控制灯泡），使电路正常工作。
四、实验题：本大题共3小题，第16小题7分，第17小题6分，第18小题7分，共20分。
16．按要求填空；
（1）如图所示，被测物体的长度为 cm。
（2）如图所示，电压表的分度值为 V，读数为 V。
（3）小明用如图的实验器材“探究凸透镜成像规律”的特点，凸透镜的焦距是，此时光屏上恰好出现清晰的像，该像是倒立、 （选填“放大”“缩小”或“等大”）的实像。当蜡烛燃烧一段时间后会变短，烛焰的像会往 （选填“上”或“下”）偏离光屏中心。
（4）螺线管通电后，小磁针静止时的指向如图所示，则通电螺线管的左端为 极，电源的右端为 极。
17．如图是小明和他的同学探究“滑动摩擦力的大小与哪些因素有关”的实验装置。
（1）实验前应观察弹簧测力计的指针是否指在 。
（2）实验中为测得滑动摩擦力的大小，需要用弹簧测力计沿水平方向 拉动木块，根据 知识，弹簧测力计对木块的拉力大小等于滑动摩擦力的大小。
（3）通过对比甲、乙两次实验可知：当接触面粗糙程度相同时，压力越大，滑动摩擦力 。
（4）通过对比 两次实验可知：当压力相同时，接触面越粗糙，滑动摩擦力越大。请举出一个生活中应用该结论的例子： 。
18．在“测量未知电阻的阻值”实验中，电源电压恒定，小明设计并连接了如图甲所示的实验电路。
（1）请用笔画线代替导线将图甲电路连接完整，要求闭合开关后，滑动变阻器的滑片向左移动时，电流表示数变小 。
（2）正确连接电路，闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端。闭合开关后，发现电流表示数为零，但电压表指针明显偏转，且示数接近电源电压，若电路连接完好，则电路发生的故障可能是电阻 。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表示数为时，电流表示数如图乙所示，示数为 A，则未知电阻 Ω。
（4）调节滑动变阻器的滑片，测量并记录了多组电压和电流值，这样做的目的是 。
（5）利用本电路，还能完成的实验是 。（写出一个即可）
五、计算题：本大题共2小题，第19小题7分，第20小题6分，共13分。
19．“无人机配送”已悄悄走进人们的生活，如图所示。某次配送任务中，无人机与货物总质量为，到达指定地点正上方后，开始竖直向下平稳落地。竖直下落过程用时，平均速度为，落地后静止时与水平地面的接触面积为。求：（）
（1）无人机下落的高度；
（2）无人机下落过程中总重力做的功和功率；
（3）无人机（包括货物）落地后静止时对水平地面的压强。
20．某家用电热毯有高温和低温两个挡，额定电压为，高温挡的额定功率为，低温挡的额定功率为，其内部电路可简化为如图所示的电路，其中、是用于发热的定值电阻。当电热毯在额定电压下工作时，求：
（1）高温挡工作时，通过的电流；
（2）的阻值；
（3）只闭合开关时，的实际功率。
六、综合能力题：本大题共3小题，每小题6分，共18分。
21．汕尾市风车岛是红海湾与碣石湾交接处突伸入海的一个半岛，号称“粤东麒麟角”，自然景光十分迷人，岛上风车群（如图所示）是广东省内为数不多的风力发电群，雪白的风车构成了整个优美的画面.风力发电机组主要由风机叶片和发动机组成。
（1）风力发电利用的是风能，风能是清洁的 （选填“可再生”或“不可再生”）能源。
（2）风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度 （选填“大”或“小”）、硬度大的复合材料制成，叶片形状像飞机的机翼，如图所示，当风吹向静止叶片时，从正面看，叶片会 （选填“顺时针”或“逆时针”）转动。
（3）叶片转动产生的动力通过传动系统传递给发电机，这个过程是将叶片的 能转化为 能。
（4）如表是一台某型号风车在不同风速下获得的能量情况，当风速为时，这台风机工作产生的电能可供1只“”电灯正常工作，则该风机发电的效率是 。
22．如图甲是我国古代主要的灌溉农具龙骨水车，因其形如龙骨而得名，它由车桶、刮水板、链条、大龙头轴、小龙头轴、脚踏板等组成。灌溉时，水车安放在河边，下端车桶和刮水板直伸水中，另一端的大龙头轴固定于堤岸的木架上，用时踩动脚踏板使大龙头轴转动，通过链条带动桶内刮水板上行，倾灌于地势较高的田地。
（1）使用水车时，人对脚踏板施加力使轮轴转动，相当于使用一个 （选填“省力”或“费力”）杠杆。水车刮水上行时水的机械能 （选填“增大”“减小”或“不变”）；
（2）刮水板的面积越大，龙骨水车旋转一周提升的水就越多，对水所做的功就越 。当人踩动脚踏板的速度变大时，提升水的功率会变 ；
（3）若某龙骨水车木齿轮上有8根辐条，如图乙所示，链条上装有多块刮水板，平均每块刮水板每次能运送水。某人以24转/分的速度匀速转动大龙头轴将水提升到高的田地中，此人做功的总功率为，待运水稳定后，龙骨水车每分钟能运 水，龙骨水车的机械效率为 （）。
23．阅读短文，回答问题。
人形机器人
2025年春晚，科技融合传统文化的舞蹈节目《秧BOT》引发较大关注。如图，一群身穿花坎肩的人形机器人，融入东北秧歌的律动与旋律，展现出科技与艺术的完美结合.这款人形机器人名叫福兮，身高约，体重约，可完成单脚跳、360度旋转跳、倒立等高难度动作，其动作的流畅性与协调性已接近人类.福兮的头部配有3D激光雷达和深度摄像头，配合全自动定位导航技术，实现自动走位和队形变换。
未来人形机器人还可以用机械臂抓取危险用品，穿越核污染区自动消毒；在发生自然灾害时成为人类的电子战士；等等。
（1）激光遇到障碍物后，在障碍物表面发生 （选填“反射”或“折射”），激光 （选填“属于”或“不属于”）电磁波；
（2）机器人静止站立时受到的重力与支持力是一对 力；
（3）若该机器人外壳全部由碳纤维复合材料制造，质量约为，则制造一个这种机器人的外壳需要 碳纤维复合材料；（约为）
（4）题表为某型号机器人的部分参数。当电量减为电池容量的20%时，该机器人会主动寻找充电器充电，充满电后电池储存的电能为 J，充满电后至下一次自动充电前，该机器人能够持续保持正常工作的最长时间为 h。
答案
1．【答案】C
【解析】【解答】A．根据题意可知，铁锅的直径约为28cm，故A错误；
B．根据题意可知，燃气灶火焰的温度约为800℃，故B错误；
C．一斤鸡蛋500g大约10个，则两个鸡蛋的质量约为100g，故C符合题意；
D．一勺食盐的质量约为1g，故D不符合题意。
故选C。
【分析】根据对长度、温度、质量的认识分析判断。
2．【答案】A
【解析】【解答】“轻声细语”是指声音小，即在公共场所交谈要“轻声细语”，是指要控制声音的响度。
故选A。
【分析】响度是指声音的大小或强弱，音调指声音的高低，音色是指声音的品质和特色。
3．【答案】B
【解析】【解答】根据题意可知，“制卤”过程中，液态水由液态变成气态的水蒸气，是汽化现象，故B符合题意，ACD不符合题意。
故选B。
【分析】根据物质的初始态和终末态确定物态变化的名称。
4．【答案】B
【解析】【解答】A．“祝融号”在火星上仍然具有惯性，故A错误；
B．“祝融号”速度逐渐减小直至停止，其运动状态发生了改变，故B正确；
C．“祝融号”关闭动力后仍能继续运动，是因为受到阻力的作用，说明力是改变物体运动状态的原因，故C错误；
D．火星大气稀薄，无法有效传播声波，且真空无法传声，而电磁波可以在真空中传播，传播距离更远，因此“祝融号”通过电磁波与地球通信，故D错误。
故选B。
【分析】A.一切物体都有惯性；
B.运动状态的改变包括运动方向改变或运动速度改变；
C.根据力与运动的关系判断；
D.根据声音传播的知识判断。
5．【答案】D
【解析】【解答】根据“给我一个支点，我就能撬动整个地球。”可知，阿基米德设想的杠杆属于省力杠杆。
A．赛艇的桨使用时动力臂小于阻力臂，属于费力杠杆，故A不符合题意；
B．筷子使用时动力臂小于阻力臂，属于费力杠杆，故B不符合题意；
C．托盘天平是等臂杠杆，动力臂等于阻力臂，故C不符合题意；
D．羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆，故D符合题意。
故选D。
【分析】比较动力臂和阻力臂的大小，从而确定杠杆的分类。
6．【答案】C
【解析】【解答】汽车的后视镜是不透明的面镜，因此司机通过汽车的后视镜可观察车身和侧后方的情况，这是利用了光的反射，故C正确，而ABD错误。
故选C。
【分析】光线通过透镜发生折射，在面镜上发生反射，据此分析判断。
7．【答案】D
【解析】【解答】A．充电桩起火时不能用高压水枪灭火，容易引起触电事故，应迅速切断电源，故A错误；
B．充电枪连接线处绝缘层破损后可能发生漏电，会造成触电，故B不符合题意；
C．在维修充电桩时，一定要断开电源，防止造成触电，故C不符合题意；
D．根据P=UI可知，充电桩输出功率越大，输出电流也越大。为了减小发热散失的电能，根据P=I2R可知，此时要减小导线的电阻，即换用更粗的导线，故D符合题意。
故选D。
【分析】根据家庭电路安全用电的知识分析判断。
8．【答案】静止；3000；增大
【解析】【解答】（1）根据题意可知，地球同步轨道卫星的运行周期与地球自转周期相同，即卫星转过多大角度，地球就转过多大角度，因此它们相对于地球的位置保持不变，则它们相对于地球也是静止的。
（2）根据题意可知，卫星的平均速度；
（3）从地球到太空，卫星的质量不变，而高度增加，所以重力势能增大。
【分析】（1）根据参照物的知识分析；
（2）根据计算卫星的平均速度；
（3）重力势能与质量和高度有关。
9．【答案】异种；转移；正
【解析】【解答】（1）用塑料梳子梳头时，通过摩擦使梳子和头发带上了异种电荷，因为异种电荷相互吸引。
（2）在摩擦过程中，束缚电子本领弱的物体的一些电子会转移到束缚电子本领强的物体上，所以摩擦起电的本质是电荷的转移。
（3）根据题意可知，在摩擦过程中，物体失去电子后，其正电荷数量相对负电荷数量就会变多，从而整体带正电。
【分析】（1）根据电荷之间的相互作用规律分析；
（2）根据摩擦起电的本质解答；
（3）正电荷多，则物体带正电荷；负电荷多，则物体带负电荷。
10．【答案】做功；比热容；热传递
【解析】【解答】（1）根据图片可知，活塞向下运动，两个气门关闭，则为做功冲程。
（2）根据题意可知，水的比热容比较大，则在质量相同、升高的温度相同时，水可以吸收更多的热量，可以更好地降低发动机的温度，所以汽油机用水做冷却剂，
（3）冷却过程中，水吸收热量，内能增加，则这是通过热传递的方式来改变汽油机的内能。
【分析】（1）根据活塞的运行方向和气门的开合情况，确定冲程的名称；
（2）比热容表示物体吸放热本领大小的物理量；
（3）改变物体内能的方式：做功，本质为能量的转化；热传递，本质为能量的转移。
11．【答案】扩散；温度；引力
【解析】【解答】（1）根据题意可知，煮茧时香气弥漫整个村庄，是因为香味分子和空气分子在相互接触时彼此进入对方的现象，叫做扩散现象。
（2）根据题意可知，煮茧时温度较高，香味分子扩散的越快，则说明温度越高，分子无规则运动越剧烈。
（3）清晨青麻叶上的两颗露珠接触后能合成更大的一颗水珠，说明分子间存在着相互吸引的力。
【分析】（1）不同的物质相互接触时彼此进入对方的现象叫扩散；
（2）根据分子运动与温度的关系解答；
（3）根据分子之间作用力的知识解答。
12．【答案】；变大；
【解析】【解答】（1） 根据题意可知，潜水器完全浸没时受到的浮力；
（2） 在继续下潜的过程中， 潜水艇所在的深度增大，根据液体的压强公式 p=ρ液gh可知，海水压强将随之变大。
（3）当深度为h=10000m时， 潜水器受到的海水压强 p=ρ海水gh=1.03×103kg/m3×10N/kg×10000m=1.03×108 Pa。
【分析】（1）根据阿基米德原理计算潜水器完全浸没在海水中受到的浮力；
（2）根据液体压强公式p=ρ液gh分析解答；
（3）根据液体压强公式p=ρ液gh计算潜水器受到的海水压强。
13．【答案】闭合；感应电流；电源
【解析】【解答】（1）根据题意可知，闭合电路一部分导体做切割磁感线运动时会产生感应电流，故实验时开关应闭合。
（2）根据题意可知，电流表指针偏转，说明电路中有电流
（3）将电流计换成电源后，会有电流通过导体AB，可以探究磁场对电流的作用。
【分析】（1）产生感应电流的条件：①闭合电路；②做切割磁感线运动；
（2）根据电流计的用途分析；
（3）根据对探究磁场对电流作用的实验的认识解答。
14．【答案】串联；变大；不变
【解析】【解答】（1）根据图片可知，只闭合开关S1时，此时只有一条通路，因此电路中R与灯泡L串联，如下图所示：
（2）根据图片可知，先闭合开关S1时，R与灯泡L串联。再闭合开关S2时，则电阻R被短路，电路中只有灯泡L，那么总阻值将减小，而电流增大，根据P=I2R可知，小灯泡的实际功率变大，故小灯泡变亮。
（3）先闭合开关S1，电压表测量电源电压；再闭合开关S2，电压表仍然测量电源电压，故电压表示数不变。
【分析】（1）根据开关的闭合情况分析电路的连接方式；
（2）（3）根据两个开关的闭合情况、电表的连接方式分析电压表示数的变化、电路中电流的变化。
15．【答案】（1）
（2）
（3）
【解析】【解答】（1）根据题意可知，小球静止在桌面上，则它受力平衡，即支持力竖直向上，重力竖直向下，那么二者大小相等，都作用在重心上，如图所示：
（2）根据图片可知，入射光线与水面的夹角为30°，则入射角等于90°-30°=60°
首先根据“反射角等于入射角”在空气内法线右侧画出对应的反射光线。再根据折射角小于入射角，在法线的右侧的水中画出折射光线，如下图所示：
（3）根据题意可知，三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。电流从火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如下图所示：
【分析】（1）对小球进行受力分析，确定力的三要素，然后沿力的方向画带箭头的线段即可；
（2）根据光的反射定律和折射规律完成作图；
（3）根据家庭电路连接的知识完成作图。​​​​​
（1）过重心作竖直向下的重力，在箭头的末端用G表示。小球静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：
（2）已知入射光线与水面的夹角为30°，则入射角等于90°-30°=60°
反射角等于入射角，则反射角也为60°；图中法线已经画出，根据反射角等于入射角，在空气中法线的右侧画出反射光线；再根据折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示：
（3）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
16．【答案】（1）2.50
（2）0.1；2.4
（3）缩小；上
（4）N；正
【解析】【解答】（1）根据图片可知，刻度尺的分度值为0.1cm，物体左端对齐1.00cm刻度线，末端对准3.50cm刻度线，所以物体的长度为3.50cm-1.00cm=2.50cm。
（2）根据图片可知，电压表使用0~3V量程时，每小格表示0.1V，所以分度值为0.1V。
指针指向2V右侧第4个小格，示数为2.4V。
（3）①根据题意可知，凸透镜焦距f=10cm，此时物距u=50.0cm-20.0cm=30.0cm，
那么此时u>2f，则凸透镜成倒立、缩小的实像。
②蜡烛变短，相当于物体向下移动，根据成像的倒立性可知，那么像会向上移动。
（4）①小磁针N极指向左，S极指向右，根据异名磁极相互吸引可知，螺线管左端为N极。
②用右手握住螺线管，大拇指指向左端，四指指向电流方向，可判断电流从螺线管右端流入，所以电源右端为正极。
【分析】（1）根据图片确定刻度尺的分度值，然后根据“测量值=准确值+估读值”分别记录所对的两个刻度值，最后相减即可；
（2）根据图片确定电压表的分度值，然后根据指针位置读出示数；
（3）①根据图片确定物距，再与焦距比较，从而确定成像特点；
②根据凸透镜成像的倒立性分析；
（4）①根据磁极之间的相互作用规律分析；
②根据安培定则判断电流方向，进而确定电源的正负极方向。
（1）刻度尺读数要估读到分度值的下一位，图中物体左端对齐1.00cm刻度线，末端对准3.50cm刻度线，所以物体的长度为2.50cm。
（2）[1]电压表使用0~3V量程时，1大格表示1V，被平均分成10小格，每小格表示0.1V，所以分度值为0.1V。
[2]指针指向2V右侧第4个小格，示数为U=2V+0.1V×4=2.4V
（3）[1]凸透镜焦距f=10cm，由图可知，物距u=50.0cm-20.0cm=30.0cm
根据凸透镜成像的规律，当u>2f，即物距大于2倍焦距时，凸透镜成倒立、缩小的实像。
[2]凸透镜成实像时，像是倒立的，蜡烛变短，相当于物体向下移动，那么像会向上移动，偏离光屏中心。
（4）[1]小磁针N极指向左，S极指向右，根据磁极间的相互作用规律可知，螺线管左端为N极。
[2]根据安培定则，用右手握住螺线管，四指指向电流方向，大拇指指向N极，可判断电流从螺线管右端流入，所以电源右端为正极。
17．【答案】（1）零刻度线
（2）匀速直线；二力平衡
（3）越大
（4）甲、丙；汽车轮胎表面设计有花纹
【解析】【解答】（1）根据测力计的使用方法可知，实验前应观察弹簧测力计的指针是否指在零刻度线，以确保测量结果的准确性。
（2）根据二力平衡知识可知，当木块沿水平方向做匀速直线运动时，弹簧测力计对木块的拉力与滑动摩擦力大小相等、方向相反，因此弹簧测力计的示数即为滑动摩擦力的大小。
（3）甲、乙两次实验中，接触面粗糙程度相同，乙表面受到的压力更大，且测力计的示数更大，那么得到：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）探究滑动摩擦力大小与接触面粗糙程度的关系时，需要控制压力相同，只改变接触面，故选甲、丙。
实验生活中，汽车轮胎表面设计有花纹，以增加轮胎与地面的摩擦力，防止打滑。
【分析】 （1）使用前：观察弹簧测力计的量程及分度值；将测力计的指针调到零刻度线处；
（2）根据二力平衡的条件分析弹簧测力计对木块的拉力大小与滑动摩擦力的大小关系；
（3）（4）影响摩擦力的因素有两个：压力大小和接触面的粗糙程度，与其他因素无关，实验中要采用控制变量法。
（1）实验前应观察弹簧测力计的指针是否指在零刻度线，以确保测量结果的准确性。
（2）[1][2]实验中，为测得滑动摩擦力的大小，需要用弹簧测力计沿水平方向匀速直线拉动木块，根据二力平衡知识，当木块做匀速直线运动时，弹簧测力计对木块的拉力与滑动摩擦力大小相等、方向相反，因此弹簧测力计的示数即为滑动摩擦力的大小。
（3）甲、乙两次实验中，接触面粗糙程度相同（均为同一木板表面），但压力不同（乙实验中木块上增加了砝码），通过对比可知，当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）[1][2]甲、丙实验，木块对接触面压力相同（甲、丙中木块上均无额外砝码 ），丙中是毛巾表面更粗糙，弹簧测力计示数
说明压力相同时，接触面越粗糙，滑动摩擦力越大。生活中，汽车轮胎表面设计有花纹，以增加轮胎与地面的摩擦力，防止打滑。
18．【答案】（1）
（2）左；断路
（3）0.5；5
（4）减少实验误差
（5）测量电阻的电功率
【解析】【解答】（1）闭合开关后，滑动变阻器的滑片向左移动时，电流表示数变小，根据欧姆定律可知，此时变阻器阻值变大，那么应选右下接线柱，如下图所示：
（2）①闭合开关前，为了避免电流过大烧毁用电器，则应将滑动变阻器的滑片移到阻值最大的最左端。
②闭合开关后，发现电流表示数为零，说明电路中有断路故障，电压表指针明显偏转，且示数接近电源电压，说明电压表正负接线柱到电源之间是连通的，若电路连接完好，则电路发生的故障可能是电阻断路。
（3）根据图乙所示，电流表选择0~0.6A量程，分度值为0.02A，示数为0.5A。
那么未知电阻在阻值。
（4）根据题意可知，调节滑动变阻器的滑片，测量并记录了多组电压和电流值，这样做的目的是取平均值减小误差。
（5）由于电压表测量定值电阻两端电压，电流表测量通过定值电阻的电流，所以由可知，可以利用本电路，完成的实验是测量电阻的电功率。
【分析】（1）根据题意确定变阻器接线柱的选择情况，然后对实物图进行补充。
（2）①根据电路连接的注意事项解答；
②当定值电阻发生断路时，电压表与电流表串联，此时电压表测电源电压。由于电压表的内阻很大，因此通过的电流很小，那么电流表几乎无示数。
（3）根据乙图确定电流表的量程和分度值，根据指针位置读出示数，根据计算未知电阻的阻值。
（4）根据多次测量求平均值减小误差分析；
（5）根据现有的实验器材，确定可用测量的物理量，进而判断可用完成的其他实验。
（1）用笔画线代替导线将图甲电路连接完整，要求闭合开关后，滑动变阻器的滑片向左移动时，电流表示数变小，变阻器阻值变大，应选右下接线柱，如下图所示：
（2）[1]正确连接电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，滑片移到最左端。
[2]闭合开关后，发现电流表示数为零，说明电路中有断路故障，电压表指针明显偏转，且示数接近电源电压，说明电压表正负接线柱到电源之间是连通的，若电路连接完好，则电路发生的故障可能是电阻断路。
（3）[1]排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表示数为时，电流表示数如图乙所示，电流表选择0~0.6A量程，分度值为0.02A，示数为0.5A。
[2]未知电阻
（4）调节滑动变阻器的滑片，测量并记录了多组电压和电流值，这样做的目的是取平均值减小误差。
（5）由于电压表测量定值电阻两端电压，电流表测量通过定值电阻的电流，所以由可知，可以利用本电路，完成的实验是测量电阻的电功率。
19．【答案】（1）解：无人机竖直下落过程用时，平均速度为，
则无人机降落的高度为。
答：无人机降落的高度为20m。
（2）解：无人机的总重力，
无人机总重力做的功，
无人机的其功率为。
答： 无人机下落过程中总重力做的功为5000J，其功率为1250W。
（3）解：无人机静止在地面对地面压力。
对地压强。
答：无人机静止在地面对地面的压强为25000Pa。
【解析】【分析】 （1）根据s=vt得到无人机下落的高度；
（2）根据G=mg得到无人机的重力，根据W=Gh得到无人机下落过程中总重力做的功，根据得到功率；（3）无人机（包括货物）落地后静止时对水平地面的压力等于重力，根据得到落地后静止时对水平地面的压强。
（1）无人机降落的高度为
（2）无人机的总重力
无人机总重力做的功
其功率为
（3）无人机静止在地面对地面压力
对地压强
20．【答案】（1）解：根据图片可知，当两个开关都闭合时，R2被短路，只有电阻工作，此时电功率较大为高温档；
那么通过的电流。
答：高温挡工作时，通过R1的电流为1A。
（2）解：综上所述，则的电阻值。
答：R1的阻值为220Ω。
（3）解：只闭合开关S1时，两个电阻串联，此时电阻较大而功率较小为低温档，
低温挡时电路上的电流是，
所以实际功率为。
答：只闭合开关S1时，R1的实际功率为55W。
【解析】【分析】 （1）由图可知，当开关S1闭合、S2断开时，R1、R2串联；当开关S1、S2都闭合时，只有R1工作；根据串联电路的特点和可知电热毯高温挡和低温挡的电路连接；根据高温挡功率和P=UI求出高温挡工作时通过R1的电流；
（2）根据欧姆定律求出R1的阻值；
（3）根据P=UI求出低温挡工作时电路中的电流，根据P=I2R求出低温挡工作时R1的实际功率。
（1）据图可知，高温挡时只有电阻工作，低温挡时、串联工作。通过的电流
（2）的电阻值
（3）低温挡时电路上的电流是
所以实际功率为
21．【答案】（1）可再生
（2）小；逆时针
（3）机械；电
（4）15%
【解析】【解答】（1）根据题意可知，风能取之不尽用之不竭，可以在短时间内得到补充，所以风能是清洁的可再生能源。
（2）①根据题意可知，风机叶片要求质量轻，根据m=ρV可知，通常用密度小的复合材料制成。
②从正面看，叶片形状像飞机机翼，上表面凸起，空气流速大压强小，下表面空气流速小压强大，会产生向上的压力差，从而使叶片A 逆时针转动。
（3）叶片在风力作用下转动，并带动发电机转动，因此发电机将机械能转化为电能。
（4）根据表格可知，当风速为10m/s时，1s其获得的能量是，
而电灯正常工作2min所消耗的电能是，
故发电的效率。
【分析】（1）可以在短时间内得到补充的能源为可再生能源，否则为不可再生能源；
（2）①根据密度公式m=ρV分析解答；
②根据流体压强和流速的关系分析解答。
（3）根据能量转化的知识解答；
（4）根据表格数据确定风速为10m/s时风机的功率，然后根据W=Pt计算2min内消耗的电能，最后将灯泡消耗的电能与获得能量的比值即可。
（1）风能是因空气流动产生的能量，空气会不断流动补充，取之不尽用之不竭，所以风能是清洁的可再生能源。
（2）[1]风机叶片要求质量轻，所以通常用密度小的复合材料制成。
[2]从正面看，叶片形状像飞机机翼，上表面凸起，空气流速大，根据流体压强与流速的关系，流速大的地方压强小，下表面空气流速小压强大，会产生向上的压力差，从而使叶片A 逆时针转动。
（3）[1][2]叶片在风力作用下转动，具有机械能（动能） ，通过传动系统传递给发电机，发电机将机械能转化为电能。
（4）当风速为10m/s时，由表格可知1s其获得的能量是，而电灯正常工作2min所消耗的电能是，故发电的效率
22．【答案】（1）省力；增大
（2）大；大
（3）96；40%
【解析】【解答】（1）①根据题意可知，轮轴中间的转轴相当于支点，动力作用轮上，阻力作用在轴上。此时动力臂大于阻力臂，因此轮轴是省力杠杆。
②水车刮水上行时，水的质量不变，速度不变，则水的动能不变；水的质量不变，高度增大，则重力势能变大。根据“机械能=动能+重力势能”可知，水的机械能变大。
（2）① 刮水板的面积越大，龙骨水车旋转一周提升的水就越多， 极水的质量越大，根据G=mg可知，则水所受重力越大，再由公式W=Gh可知，对水所做的功越多。
②当人踩动脚踏的速度加快时，提升水的重力不变，所做的功不变，但是提升相同高度所用时间越短，根据可知，提升水的功率会变大。
（3）①根据乙图可知，木齿轮上有8根辐条，即有8块刮水板，以每分钟24转匀速转动大龙头轴，则每分提升水的质量m=8×0.5kg×24=96kg；
②每分钟克服水的重力所做的有用功；
此人做功的功率为80W，1min内做功的总功；
龙骨水车的机械效率。
【分析】 （1）①省力杠杆（动力臂大于阻力臂，省力费距离）；
②质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；机械能=动能+势能。
（2）①根据G=mg和公式W=Gh分析。
②根据W=Gh和分析。
（3）①图乙中，木齿轮上有8根辐条，即有8块刮水板，以每分钟24转匀速转动大龙头轴，计算每分钟提升水的质量m；
②每分钟克服水的重力所做的有用功W=Gh=mgh，1min内做功的总功W总=Pt，龙骨水车的机械效率。
（1）[1]人对脚踏板施加力使轮轴转动时，动力作用轮上，阻力作用在轴上，动力臂大于阻力臂，是省力杠杆。
[2]水车刮水上行时，水是匀速上行的，则水的动能不变，重力势能变大，机械能变大。
（2）[1]此过程需要克服水的重力做功，当水的质量越大，根据G=mg可知，则水所受重力越大，再由公式W=Gh可知，对水所做的功越多。
[2]当人踩动脚踏的速度加快时，提升相同高度所用时间越短，提升水的重力不变，所做的功不变，根据可知，提升水的功率会变大。
（3）[1]图乙中，木齿轮上有8根辐条，即有8块刮水板，以每分钟24转匀速转动大龙头轴，则每分提升水的质量m=8×0.5kg×24=96kg
[2]每分钟克服水的重力所做的有用功
此人做功的功率为80W，1min内做功的总功
龙骨水车的机械效率
23．【答案】（1）反射；属于
（2）平衡
（3）0.016
（4）；3
【解析】【解答】（1）根据题意可知，激光遇到障碍物后，在表面改变传播方向返回，是反射现象；激光属于电磁波的一种，是一种可见的电磁波。
（2）机器人静止站立时，重力和支持力大小相等、方向相反，且作用在同一直线上，因此是一对平衡力。
（3）机器人外壳的体积体积；
（4）①充满电后电池储存的电能；
②当电量减为电池容量的20%时，机器人会主动充电，因此可用电能为；
则可得持续工作时间。
【分析】 （1）激光遇到障碍物后，在障碍物表面发生反射；激光属于电磁波。
（2）平衡力的特点：大小相等、方向相反、在同一条直线上、④作用在同一个物体上；
（3）根据密度公式的变形式可计算体积。
（4）①由W=UIt计算充满电后电池储存的电能；
②根据W可用=Wη计算电池的可用电能，再根据可得持续正常工作最长时间。
（1）[1][2]激光遇到障碍物，在表面改变传播方向返回，是反射现象；激光属于电磁波的一种，可在真空中传播等，具有电磁波特性。
（2）机器人静止站立时，受到竖直向下的重力和竖直向上的支持力。 由于机器人处于静止状态，这两个力大小相等、方向相反，且作用在同一直线上，因此是一对平衡力。
（3）已知机器人外壳质量为32 kg，碳纤维复合材料的密度为，根据密度公式，可得体积
（4）[1]根据，充满电后电池储存的电能
[2]当电量减为电池容量的20%时，机器人会主动充电，因此可用电能为
根据功率公式​，可得持续工作时间平均风速/（）
5
10
15
20
内获得的能量/（）
1
8
27
64
电池
电压
60V
容量
电动机
额定电压
60V
额定功率
240W
