四川省泸州市泸县2026年中考一模物理试题附答案

这是一份四川省泸州市泸县2026年中考一模物理试题附答案，共24页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。

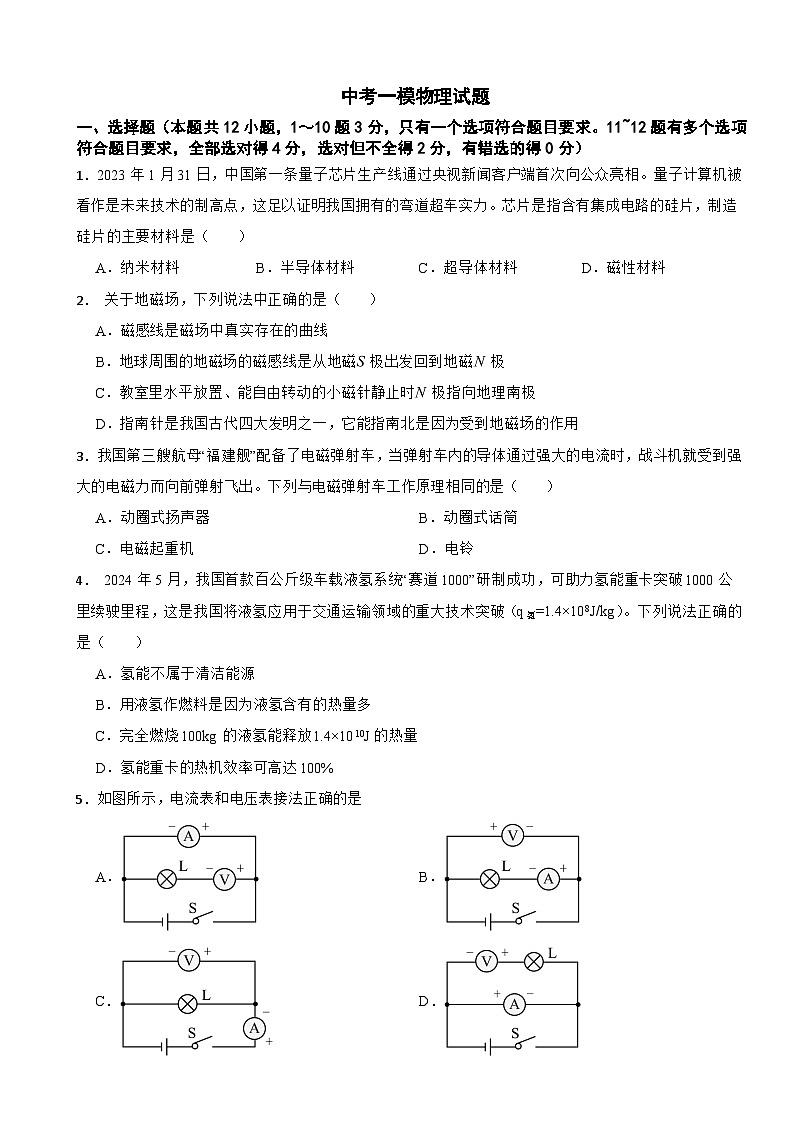

1．2023年1月31日，中国第一条量子芯片生产线通过央视新闻客户端首次向公众亮相。量子计算机被看作是未来技术的制高点，这足以证明我国拥有的弯道超车实力。芯片是指含有集成电路的硅片，制造硅片的主要材料是（ ）
A．纳米材料B．半导体材料C．超导体材料D．磁性材料
2． 关于地磁场，下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．地球周围的地磁场的磁感线是从地磁极出发回到地磁极
C．教室里水平放置、能自由转动的小磁针静止时极指向地理南极
D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
3．我国第三艘航母“福建舰”配备了电磁弹射车，当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出。下列与电磁弹射车工作原理相同的是（ ）
A．动圈式扬声器B．动圈式话筒
C．电磁起重机D．电铃
4． 2024年5月，我国首款百公斤级车载液氢系统“赛道1000”研制成功，可助力氢能重卡突破1000公里续驶里程，这是我国将液氢应用于交通运输领域的重大技术突破（q氢=1.4×108J/kg）。下列说法正确的是（ ）
A．氢能不属于清洁能源
B．用液氢作燃料是因为液氢含有的热量多
C．完全燃烧100kg的液氢能释放1.4×1010J的热量
D．氢能重卡的热机效率可高达100%
5．如图所示，电流表和电压表接法正确的是
A．B．
C．D．

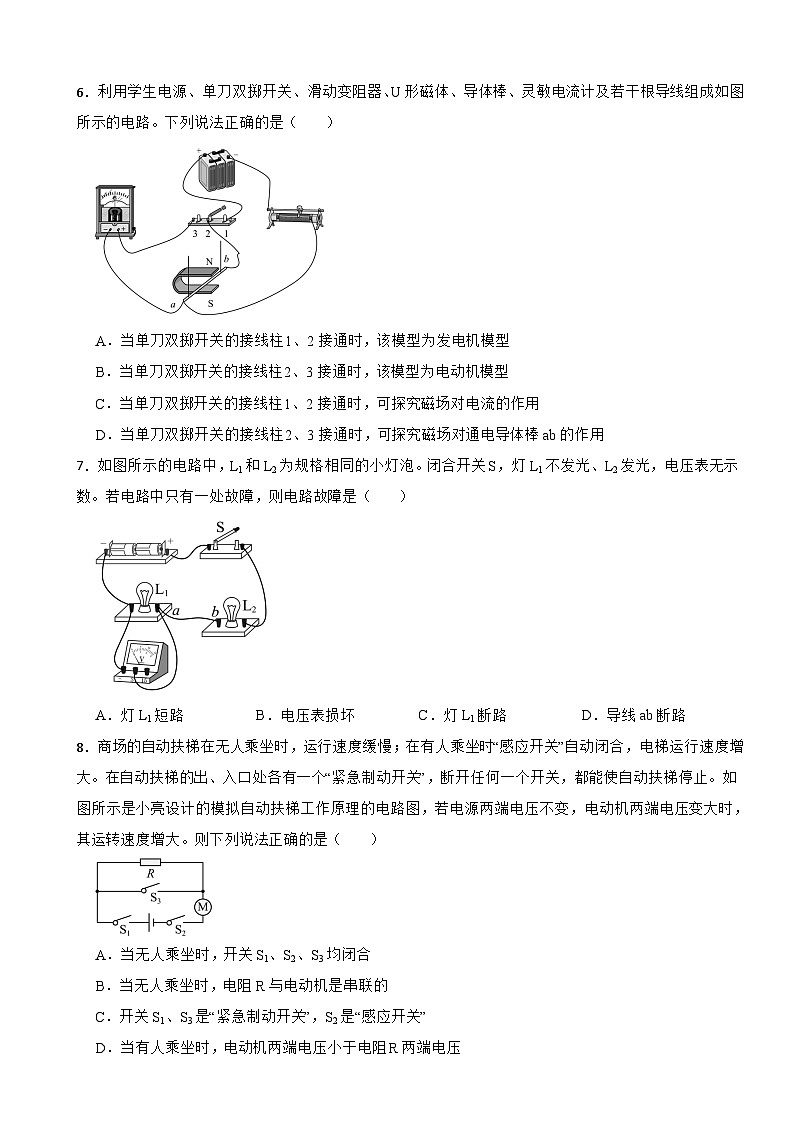

6．利用学生电源、单刀双掷开关、滑动变阻器、U形磁体、导体棒、灵敏电流计及若干根导线组成如图所示的电路。下列说法正确的是（ ）
A．当单刀双掷开关的接线柱1、2接通时，该模型为发电机模型
B．当单刀双掷开关的接线柱2、3接通时，该模型为电动机模型
C．当单刀双掷开关的接线柱1、2接通时，可探究磁场对电流的作用
D．当单刀双掷开关的接线柱2、3接通时，可探究磁场对通电导体棒ab的作用
7．如图所示的电路中，L1和L2为规格相同的小灯泡。闭合开关S，灯L1不发光、L2发光，电压表无示数。若电路中只有一处故障，则电路故障是（ ）
A．灯L1短路B．电压表损坏C．灯L1断路D．导线ab断路
8．商场的自动扶梯在无人乘坐时，运行速度缓慢；在有人乘坐时“感应开关”自动闭合，电梯运行速度增大。在自动扶梯的出、入口处各有一个“紧急制动开关”，断开任何一个开关，都能使自动扶梯停止。如图所示是小亮设计的模拟自动扶梯工作原理的电路图，若电源两端电压不变，电动机两端电压变大时，其运转速度增大。则下列说法正确的是（ ）
A．当无人乘坐时，开关S1、S2、S3均闭合
B．当无人乘坐时，电阻R与电动机是串联的
C．开关S1、S3是“紧急制动开关”，S2是“感应开关”
D．当有人乘坐时，电动机两端电压小于电阻R两端电压

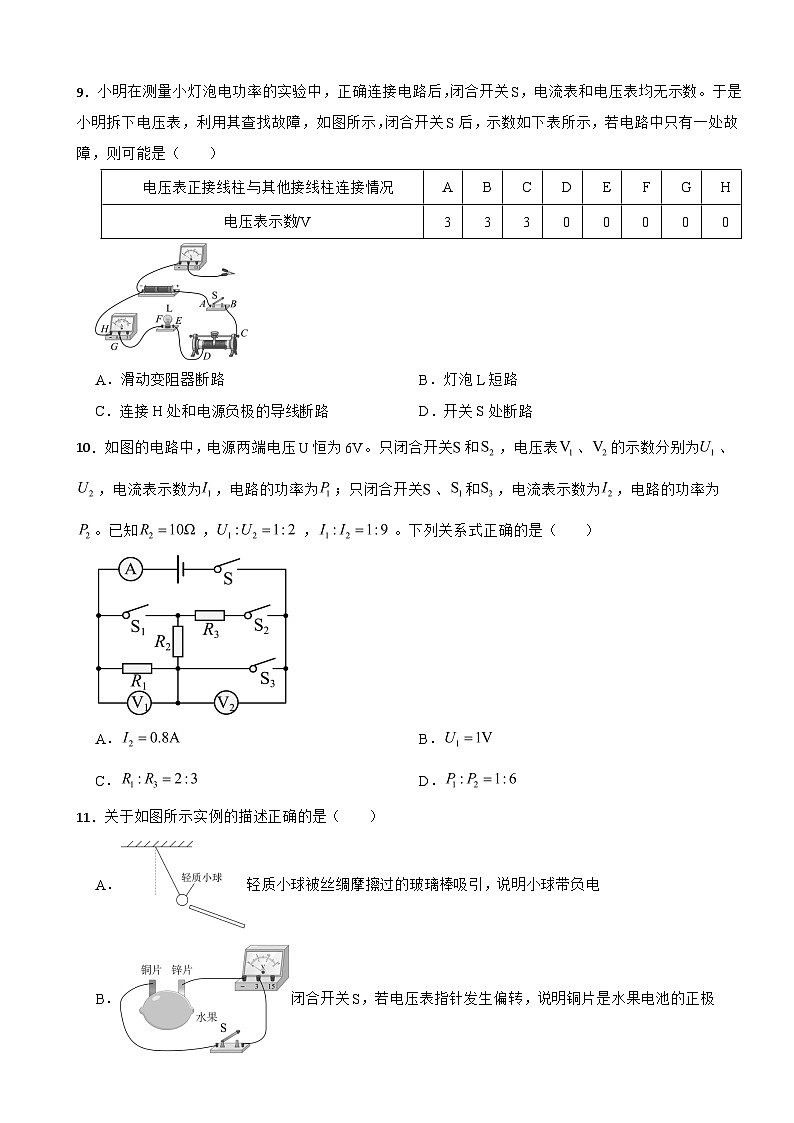

9．小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，电流表和电压表均无示数。于是小明拆下电压表，利用其查找故障，如图所示，闭合开关S后，示数如下表所示，若电路中只有一处故障，则可能是（ ）
A．滑动变阻器断路B．灯泡L短路
C．连接H处和电源负极的导线断路D．开关S处断路
10．如图的电路中，电源两端电压U恒为6V。只闭合开关和，电压表、的示数分别为、，电流表示数为，电路的功率为；只闭合开关、和，电流表示数为，电路的功率为。已知，，。下列关系式正确的是（ ）
A．B．
C．D．
11．关于如图所示实例的描述正确的是（ ）
A．轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球带负电
B．闭合开关S，若电压表指针发生偏转，说明铜片是水果电池的正极
C．抽掉玻璃板后，观察到的现象能说明分子永不停息地做无规则运动
D．把玻璃板拉出水面时弹簧测力计示数会变大，主要是大气压力的作用
12．图甲是热敏电阻温度计电路图，其中R1是热敏电阻，R1阻值随温度t变化的规律如图乙所示。R2为定值电阻，阻值为100Ω，电源电压可调节变化。测量温度时R1的电流始终保持为2mA。将其中一个电压表表盘改成温度表盘即可测量温度（ ）
A．应将电压表V2的表盘刻度改成相应的温度刻度
B．在标准大气压下，将R1放入冰水混合物中时，通过R1的电流会减小
C．在测温过程中R1两端的电压随温度升高而减小
D．某次测温时，温度表盘上显示的温度是30℃，此时电源电压为0.76V
二、填空题（本题共6个小题，每空1分，共17分）
13．湖中的荷花清香四溢，这属于 现象，荷叶上的两滴水珠相遇时，能汇合成一滴较大的水珠是因为分子之间存在 （选填“引力”或“斥力”）；广阔的湖水可以调节周边的气温，这是由于水具有较大的 。
14．如图所示是一定质量的某种物质在熔化时温度随时间变化的图像，则这种物质是 （填“晶体”或“非晶体”），时物体的内能 （填“大于”“等于”或“小于”）时物体的内能。若相同时间内该物质吸收热量相等，由图像可知，这种物质液态时的比热容 （填“大于”“等于”或“小于”）固态时的比热容。
15．小李从小养成了节约能源的良好习惯，经常观察家里的电能表，提醒父母家里用电情况。上月末他家电能表示数为1959.3kW•h，则本月他家用电 kW•h；若单独让空调工作，测得1min内电能表转盘转了15转，消耗的电能是 kW•h，实际电功率为 W。
16．如图所示，已知电源电压为3V，小灯泡L的规格“3V；0.9W”，滑动变阻器的规格“20Ω 1A”，电流表量程为0～3A，则小灯泡正常发光时阻值RL= Ω。当开关S1、S2同时闭合，向右移动滑动变阻器的滑片，小灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）；在保证各元件安全工作的情况下，调节电路，电路中消耗的最大总功率为 W。
17．如图甲所示，电源电压恒定，为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为 V，滑动变阻器R的最大阻值为 Ω，电阻消耗的最大功率和最小功率之比为 。
18．小明测量小灯泡的额定功率（额定电压为3.8V）的实验电路图如图所示，电源电压大约4.5V且恒定不变，由于电压表只有0~3V量程可用，聪明的小明调整实验方法仍然准确测出了小灯泡的额定功率。他连接好电路后，闭合开关，调节滑动变阻器滑片，使电压表的示数为3V，然后断开开关，将电压表并联在滑动变阻器两端，再次闭合开关后，观察电压表并移动滑动变阻器滑片，直至电压表示数 ，读出此时电流表示数为0.3A，则小灯泡的额定功率为 W。
三、作图与实验探究题（本题共5个小题，作图题请先用铅笔作图，确定后，再用黑色签字笔描黑，每图2分，其余每空1分，共21分）
19．请按要求完成下列作图：如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向，并在括号中标出电源的“+”或“-”极。
20．某实验小组探究电流与电阻的关系时，多次正确实验，测得的数据如表所示，请在坐标图中画出电流与电阻倒数的图像。
21．为了探究并联电路中的电流规律，小明同学设计了如图甲所示的电路进行实验。
（1）如图乙所示，闭合开关，电流表测量的是如图甲中 处电流（选填“A”、“B”或“C”）；
（2）电流表测量C处电流的示数如图丙，则电流表的示数为 A；
（3）小明同学要测量通过L1的电流，只需将如图乙中导线 （选填“a”或“b”）的一端改接到电流表的正接线柱上；
（4）小明同学测出一组A、B、C三处的电流，IA=0.4A，IB=0.2A，IC=0.2A，由此得出结论：干路电流等于各支路电流之和；小组内交流讨论后，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不同”）的灯泡进行实验。
（5）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是 。
A．多次测量求平均值，减小误差；
B．寻找普遍规律，避免偶然性。
22．在实验探究中，经常可以用同样的实验装置完成不同的探究问题。如图所示，在两个相同的烧瓶内分别接入电阻丝，分别插入温度计；
（1）用该装置探究不同物质的吸热能力：
在甲、乙两瓶中分别装入质量和初温相同的水和煤油，为了能在通电一段时间内水和煤油吸收相等的热量，两烧瓶中电阻丝的电阻应该 （选填“相同”或“不相同”）；通电相同时间后，通过比较 来比较水和煤油的吸热能力；（选填“加热时间”或“温度计升高的示数”）
（2）用该装置还可以探究电流产生的热量与哪些因素有关：
①实验中将R1和R2串联，目的是控制一定时间内经过两电阻的 相等；
②若烧瓶甲中煤油的质量为m，电阻丝的阻值为R，测出其电流为I，温度计的示数变化量为Δt，不计热量损失，则煤油的比热容为 （用所给出的物理量写出比热容的表达式）；
③有同学提出：“为何不用可轻易获取的水代替煤油？”对于这个问题，下列四种说法你认为最合理的是 。
A.因为煤油有颜色便于观察 B.因为煤油热值比较大
C.因为煤油密度比较小 D.因为煤油比热容比较小
23．小明在做“探究通过导体的电流跟导体电阻的关系”的实验，他设计了电路图，并按照电路图连接电路元件如图所示。
（1）他闭合开关S前，应将滑动变阻器的滑片P移动到 端（选填“A”或“B”）；
（2）连接好最后一根导线，电流表的指针就立刻发生了偏转，由此可知，她忘了 ；连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关， （选填“电流表”或“电压表”）的指针有明显的偏转；
（3）小明的实验方案主要步骤如下：
①闭合开关S，调节滑片位置，使电压表的示数为U，并将R、U、I的数据记录在表格中；
②调节滑动变阻器的滑片，改变R两端的电压，并将U、I的数据记录在表格中；
③仿照步骤②，再做四次实验，并将实验数据记录在表格中；
请你根据以上的实验步骤，回答下列问题：
Ⅰ小明的方案实际上探究的是： 的关系；
Ⅱ在上述步骤中存在的两个主要问题是： ， ；
（4）在评估与反思的过程中，小龙提出“能否用小灯泡代替定值电阻”进行该探究？小明思考后觉得该方案不可行，你认为不可行的原因是 。
四、计算题（本题共2个小题，第24题9分，第25题10分，共19分；要求写出必要的步骤、相关公式和文字说明）
24．如图甲所示电路中，电源两端电压保持不变，电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器R的规格为“50Ω，2A”，小灯泡的额定电压为2.5V。当滑动变阻器的滑片P在某点时，小灯泡L正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，电流表的示数与其中一只电压表的示数变化图像如图乙所示。
（1）画出图甲电路的等效电路图（含电表在内）；
（2）求电源两端电压；
（3）在电路安全情况下，调节滑片P，当灯泡的功率最小时，灯泡L的阻值和此时电路的功率。
25．如图甲所示是家用电饭煲的简化电路图，其额定电压为220V，定值电阻R1和R2为发热电阻，其中R1=27.5Ω，开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时，中温挡的额定功率为440W。已知，求：
（1）定值电阻R2的电阻；
（2）高温挡正常工作100s消耗的电能？
（3）小明同学在家使用电饭煲烹饪食物，他将电饭煲插头插入智能计费插座（如图乙所示），在电饭煲高温挡单独工作时，将煲内2kg的水从20℃升温到100℃，智能计费插座示数使用前后如表所示，通过表盘显示的数据计算此过程中电饭煲的加热效率。
答案
1．【答案】B
【解析】【解答】 解：常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体材料硅制成的。故B正确，ACD错误。
故选：B。
【分析】 芯片的核心部件是其中的电子芯片，是半导体硅，半导体具有单向导电性。
2．【答案】D
【解析】【解答】A.磁感线并不存在，是为了形象的描述磁场分布而人为引入的，故A错误；
B.地球周围的地磁场的磁感线是从地磁N极出发回到地磁S极，故B错误；
C.教室里水平放置、能自由转动的小磁针静止时N极指向地理北极，故C错误；
D.指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用，故D正确。
故选D。
【分析】根据对磁场和磁感线的认识判断即可。
3．【答案】A
【解析】【解答】由题意可知， 电磁弹射车 工作原理是通电导体在磁场中受力而运动。
A、动圈式扬声器是利用通电导体在磁场中受力运动的原理工作的，故A正确。
B、动圈式话筒是利用电磁感应，故B错误。
C、电磁起重机利用的是电流的磁效应，故C错误。
D、电铃是电流的磁效应，故D错误。
故答案为：A。
【分析】1、电磁感应现象：闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象，实例：发电机、 POS机读出信息
2、电流的磁效应：通电导线周围存在磁场，使得小磁针发生偏转
3、通电导线在磁场中受到力的作用，实例有：电动机
4、通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关
4．【答案】C
【解析】【解答】A、氢能属于清洁能源，故A错误。
B、火箭使用液态氢作燃料，是因为它的热值大，热量是个过程量不能含有，故B错误。
C、100kg氢气完全燃烧放出的热量：Q放=mq=100kg×1.4×108J/kg=1.4×1010J，故C正确。
D、氢能重卡工作过程中总是存在热量的损失，发动机的效率永远小于100%，故D错误。
故答案为：C。
【分析】（1）清洁能源是指不排放污染物、能够直接用于生产生活的能源，包括太阳能、风能、水能、生物能等，煤、石油、天然气都属于常规能源，不属于清洁能源。
（2）运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
（3）知道氢气的热值和氢气的质量，利用燃料完全燃烧放热公式Q放=mq求氢气完全燃烧放出的热量。
（4）热机工作过程中总是存在热量的损失，效率永远小于100%。
5．【答案】C
【解析】【解答】AD．图中，电流表并联，会造成短路，电压表与灯泡串联，连接错误，故AD错误；
BC．电压表和灯泡并联，电流表串联，电压表、电流表的接线柱正入负出，故B错误；故C正确。
故选C。
【分析】电流表和所测量的位置串联，电压表和所测量的位置并联，电流表、电压表的接线柱正入负出。
6．【答案】C
【解析】【解答】 解：AC、当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开，这时候相当于通电的导体放入磁场中，要受到力的作用，可探究磁场对电流的作用，故导体在磁场中运动，此现象是电动机的原理，故A错误、C正确；
BD、当单刀双掷开关向左合上时，接线柱2与3连通，同时与1断开，这时，电源没接入电路，相当于闭合电路的一部分导体放入磁场中，如果做切割磁感线运动，导体中就会产生感应电流，此现象是电磁感应现象，该模型为发电机模型，故BD错误。
故选：C。
【分析】 根据电磁感应现象、磁场对电流的作用力，这两个实验装置的结构和特点可以看出实验的原理和目的。
7．【答案】A
【解析】【解答】A、如图是两个灯泡串联的线路，电压表测量L1电压，
A、如果灯泡L1短路，则灯泡L1不发光，灯泡L2发光，电压表被短路，无示数，故A正确；
B、如果电压表损坏，电压表无示数，两个灯不受影响，都应该发光，故B错误；
C、如果灯泡L1断路，则灯泡L1、L2都不发光，电压表有示数，故C错误；
D、如果导线ab断路，整个电路断路，灯泡都不亮，电压表无示数，故D错误。
故选：A。
【分析】如图是两个灯泡串联的线路，电压表测量L1电压，常见的电路故障有：断路与短路两种，根据电路故障现象分析电路故障原因。
8．【答案】B
【解析】【解答】A、当无人乘坐时，开关S1、S2闭合，S3断开，故A错误；
B、无人乘坐时，电阻R串联在电路中，故B正确；
C、分析电路中开关S1、S2，在干路中，断开其中任何一个，都可以断开整个电路，电动机不工作，所以 S1、S2是紧急制动开关；S3与电阻R并联，S3闭合会把电阻R短路，使电路中电阻变小，电流变大，电动机的转速变大，则S3是感应开关，C错误；
D、有人乘坐时，S1、S2、S3都闭合，电阻R被短路，此时R两端的电压为0，电源电压全部加在电动机两端，所以有人乘坐时的电动机两端电压大于电阻R两端的电压，故D错误。
故选：B。
【分析】（1）电路分析电路中开关S1、S2，在干路中，断开其中任何一个，都可以断开整个电路，电动机不工作，所以 S1、S2是紧急制动开关；S3与电阻R并联，S3闭合会把电阻R短路，使电路中电阻变小，电流变大，电动机的转速变大，则S3是感应开关；
（2）有人乘坐时，S1、S2、S3都闭合，电阻R被短路，自动扶梯高速运行；
（3）无人乘坐时，S1、S2闭合，S3断开，电阻R串联在电路中。
9．【答案】A
【解析】【解答】 解：如图是串联电路，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数，说明电路是断路，将电压表的正接线柱接在电源正极，由表中数据知：将电压表的负接线柱分别接电路中的D、C、B、A各接线柱时，电压表示数为0，说明电源正极到A、B、C是好的，而D与电源正极不在相通，说明CD之间断路，即滑动变阻器断路，故A正确，BCD错误。
故选：A。
【分析】 闭合开关S，发现灯泡L不发光，电流表和电压表均无示数，说明电路是断路，用电压表判断电路故障，电压表有示数，说明电路与电压表所接触位置与电源间是连通的，电压表无示数，说明与电压表并联部分以外的电路部分有断路。
10．【答案】C
【解析】【解答】解：只闭合开关S和S2，R1、R2、R3串联，R1两端电压U1，R2和R3两端电压之和是U2，串联电路电流处处相等，已知U1：U2=1：2，可以得到R2+R3=2R1；此时电流表示数为I1，；
只闭合开关S、S1和S3，R1与R2并联，
此时电流表示数为I2，已知R2=10Ω，，
已知I1：I2=1：9，，解得R1=20Ω，所以R3=2R1-R2=2×20Ω-10Ω=30Ω；
A、，故A错误；
B、，U1=I1R1=0.1A×20Ω=2V，故B错误；
C、，故C正确；
D、故D错误。
故选：C。
【分析】 （1）只闭合开关S和S2，R1、R2、R3串联，R1两端电压U1，R2和R3两端电压之和是U2，串联电路电流处处相等，已知U1：U2=1：2，可以得到R2+R3=2R1；此时电流表示数为I1，；
（2）只闭合开关S、S1和S3，R1与R2并联，此时电流表示数为I2，已知R2=10Ω，
已知I1：I2=1：9，，解得R1=20Ω，所以R3=2R1-R2=2×20Ω-10Ω=30Ω；
（3）求出R1、R3之后，就可以分别判断各个选项了。
11．【答案】C
【解析】【解答】解：A、丝绸摩擦过的玻璃棒带正电，带电体可以吸引轻小物体，轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球带负电或者不带电，故A错误；
B、闭合开关S，若电压表指针向右偏转，说明铜片是水果电池的正极，若电压表指针向左偏转，说明铜片是水果电池的负极，故B错误；
C、抽去玻璃隔板后，两瓶中的气体逐渐混合，属于扩散现象，表明分子在不停地做无规则运动，故C正确；
D、因为玻璃分子和水分子之间存在引力，所以向上拉浸没在水中的玻璃板直至脱离水面的过程，测力计示数将变大，故D错误。
故选：C。
【分析】 （1）同种电荷相互排斥、异种电荷相互吸引；带电体可以吸引轻小物体；
（2）根据电压表的使用规则来分析；
（3）扩散现象表明分子在不停地做无规则运动；
（4）分子间存在相互作用的引力和斥力。
12．【答案】C,D
【解析】【解答】 解：A、由题意知电流表的示数不变，根据U=IR知定值电阻R2两端的电压不变，由于电源电压变化，所以电压表V1的示数变化，所以应将电压表V1的表盘刻度改成相应的温度刻度，故A错误；
B、在标准大气压下，将R1放入冰水混合物中时，R1的温度不变，其阻值不变，通过的电流不变，故B错误；
C、从图乙可知，热敏电阻R1的电阻随温度升高而降低，由于通过R1的电流不变，由U=IR知，热敏电阻R1两端的电压随温度升高而减小，故C正确；
D、由图乙可知，温度表盘上显示的温度是30℃时，R1的电阻值为280Ω，此时的电源电压为：U=I（R1+R2）=2×10-3A×（280Ω+100Ω）=0.76V，故D正确。
故选：CD。
【分析】 （1）根据电流表示数的变化和欧姆定律判断出电压表V1示数的变化，进而得出结论；
（2）测温时，根据图乙可知热敏电阻R1的阻值随温度的变化，根据欧姆定律得出R1两端的电压与温度的关系；
（3）测温时，由图乙得出当温度表盘上显示的温度是30℃时R1的电阻值，由串联电路电阻的规律和欧姆定律算出此时的电源电压。
13．【答案】扩散；引力；比热容
【解析】【解答】闻到荷花清香，是分子在不停地做无规则运动，运动到了人的鼻子里，发生扩散现象。
荷叶上的两滴水珠相遇时，能汇合成一大滴水，是分子之间存在引力。
水的比热容大，水和其它物质比较，质量、吸收或放出热量相同，水的温度升高或降低的少，则昼夜的温差小，可调节周围环境的气温。故第1空填：扩散；第2空填：引力；第3空填：比热容。
【分析】闻到气味，是分子无规则运动形成的；分子间存在引力和斥力；水的比热容较大，吸收或放出热量时，温度差小。
14．【答案】晶体；小于；大于
【解析】【解答】图中，该物质的AB段在熔化，温度保持不变，故该物质为晶体；
从到时刻，物质正在熔化，固体熔化要吸热，内能增大，故时刻内能小于时刻内能；
在相同时间内该物质吸收热量相等，质量不变，段为固态，BC段为液态，且BC段温度上升较慢，根据Q=cmΔt，液态比热容较大。
【分析】晶体熔化时，吸收热量，温度保持不变；根据Q=cmΔt，质量和吸收热量相同时，温度差越小，比热容越大。
15．【答案】60；0.015；900
【解析】【解答】 解：小李家上月末、本月末电能表的示数分别为：1959.3kW•h、2019.3kW•h，本月消耗的电能为：2019.3kW•h-1959.3kW•h=60kW•h；
“1000r/kW•h”表示每消耗1kW•h的电能，电能表的表盘就转过1000r，转盘转15r空调消耗的电能：；空调的实际电功率：。
故答案为：60；0.015；900。
【分析】（1）电能表读数时，注意：电能表的最后一位数是小数，单位是kW•h；小李家本月消耗的电能等于上月末和本月末电能表的示数之差；
（2）“1000r/kW•h”表示每消耗1kW•h的电能，电能表的表盘就转过1000r，据此可求转过15转消耗的电能，再利用公式求空调的功率。
16．【答案】10；不变；3.9
【解析】【解答】 解：由P=UI可知，小灯泡的额定电流：，由欧姆定律可知，小灯泡正常发光时阻值：；
当开关S1、S2同时闭合，滑动变阻器与灯泡并联，而并联电路中各支路两端的电压都等于电源电压，且电源电压保持不变，所以小灯泡两端的电压不变，其实际功率也不变，因此，小灯泡的亮度将保持不变；
滑动变阻器的规格为“20Ω；1A”，其允许通过的最大电流为I滑大=1A，在电流表量程0∼3A范围内，
并联电路中干路电流等于各支路电流之和，干路的最大电流为I大=I滑大+I额=1A+0.3A=1.3A，
则电路中消耗的最大总功率为P大=UI大=3V×1.3A=3.9W。
故答案为：10；不变；3.9。
【分析】 （1）根据P=UI求出小灯泡的额定电流，根据欧姆定律求出小灯泡正常发光时阻值；
（2）当开关S1、S2同时闭合，灯泡与滑动变阻器并联，根据并联电路的特点分析判断改变滑动变阻器的接入电阻时灯泡亮度的变化；
（3）根据并联电路的特点结合灯泡允许通过的最大电流、滑动变阻器允许通过的最大电流以及电流表的量程确定电路中的最大电流，根据P=UI求出电路消耗的最大功率。
17．【答案】3；10；​​​​​​​
【解析】【解答】 解：由电路图可知，R0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
（2）当滑片位于a端时，变阻器接入电路中的电阻为零，电路中的电流最大，
由图象可知，电路中的最大电流I大=0.6A，
由可得，电源的电压：U=I大R0=0.6A×R0，当滑片位于b端时，接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，
由图象可知，此时U滑=2V，电路中的最小电流I小=0.2A，
则滑动变阻器的最大阻值：；
（1）因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：U=I小（R0+R滑）=0.2A×（R0+10Ω），
因电源的电压不变，所以，0.6A×R0=0.2A×（R0+10Ω），
解得：R0=5Ω；
电源的电压：U=I大R0=0.6A×5Ω=3V；
（3）电阻R0消耗的最大功率；
根据串联分压原理得，，即，解得，U0=1V，
电阻R0消耗的最小功率；
P大：P小=1.8W：0.2W=9：1。
故答案为：（1）3；（2）10；（3）9：1。
【分析】 由电路图可知，R0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
（1）当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，根据图象读出电路中的电流，根据欧姆定律表示出电源的电压；当滑片位于b端时接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，根据图象读出电表的示数，根据欧姆定律求出滑动变阻器的最大阻值，再根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式求出R0的阻值，进一步求出电源的电压；
（2）由电路图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路电流，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据串联电路特点与欧姆定律分析答题；
（3）根据进行解答。
18．【答案】比上一次减小0.8V；1.14
【解析】【解答】 解：由题知，电源电压大约4.5V且恒定不变，但电源电压的具体值未知；
他连接好电路后，闭合开关，调节滑动变阻器滑片，使电压表的示数为3V（即灯泡两端的电压为3V），如下面甲图所示；
然后断开开关，将电压表并联在滑动变阻器两端，再次闭合开关后，因滑片位置不变，则灯泡两端的电压仍然为3V，观察此时电压表的示数，设为U1，如下面乙图所示；
再移动滑动变阻器的滑片，使灯泡两端的电压为3.8V，此时灯泡正常发光，如下面丙图所示；
从乙图到丙图，灯泡两端的电压增大了0.8V，且电源电压恒定不变，则由串联电路的电压特点可知，变阻器两端的电压（电压表的示数）减小了0.8V，所以，观察电压表并移动滑动变阻器滑片，直至电压表示数比上一次减小0.8V时，灯泡正常发光；
当小灯泡正常发光时，电流表示数为0.3A，则小灯泡的额定功率为：P额=ULIL=3.8V×0.3A=1.14W。
故答案为：比上一次减小0.8V；1.14。
【分析】 电源电压大约4.5V且恒定不变，但电源电压的具体值未知；连接好电路后，闭合开关，调节滑动变阻器滑片，使电压表的示数为3V（即灯泡两端的电压为3V）；然后断开开关，将电压表并联在滑动变阻器两端，再次闭合开关后，因滑片位置不变，则灯泡两端的电压仍然为3V，观察此时电压表的示数；再移动滑动变阻器的滑片，使灯泡两端的电压为3.8V，此时灯泡正常发光，该过程中灯泡的电压增大了0.8V，根据串联电路的电压规律确定电压表示数的变化情况；
知道灯泡的额定电压和额定电流，利用P=UI求出小灯泡的额定功率。
19．【答案】
【解析】【解答】图中，小磁针N极在左，根据异名磁极相互吸引，通电螺线管右端为S极，左端为N极，根据安培定则，结合通电螺线管的N极，判断电源的右端是正极，磁场的方向从N极出发回到S极，图中磁感线的方向向右；据此作图如下：
【分析】根据磁极间相互作用，判断通电螺线管的磁极，结合安培定则，判断电流方向；磁场方向从N极指向S极。
20．【答案】
【解析】【解答】 解：由表中数据可知，各次实验中电阻的倒数分别为：、、、、。
在坐标轴上根据需要标上数据，在坐标中依次描出各点，用平滑的线连接起来，如图：
【分析】根据表中数据求出电阻的倒数，再在图乙中描点画出图像。
21．【答案】（1）A
（2）0.24
（3）b
（4）不同
（5）B
【解析】【解答】 解：（1）在图乙中，电流表在干路上，测量干路的电流，电流表测量图甲中A处的电流；
（2）如图丙，电流表使用的是0-0.6A量程，分度值为0.02A，示数为0.24A；
（3）小明同学要测量通过L1的电流，只需将如图乙中导线b的一端改接到电流表的正接线柱上；
（4）由表中数据可知，IA=IB+IC，可得结论：在并联电路中，干路电流等于各支路电流之和；为了避免偶然性，应该更换不同规格的小灯泡重复多次实验；
（5）为了寻找普遍规律，避免偶然性，他们按照上面的操作重复做了几次实验，得到了多组数据。
故答案为：（1）A；（2）0.24；（3）b；（4）不同；（5）B。【分析】（1）在图乙中，电流表在干路上，测量干路的电流；
（2）先确定电流表使用的量程、分度值，再根据指针位置读数；
（3）让电流表测量C处的电流，也就是测量通过灯L1的电流，电流表与灯泡L1串联；
（4）分析表中数据，得出结论；为了避免偶然性，应该更换不同规格的小灯泡重复多次实验；
（5）在探究实验中，多次实验是为了寻找普遍规律，避免偶然性。
（1）如图乙所示，L1和L2两灯并联，电流表测干路电流，故电流表测量甲图中的A处电流。
（2）如图丙所示，电流表的量程是0~0.6A，分度值为0.02A，所以电流表的示数为0.24A。
（3）小明同学要测量通过L1的电流，则电流表要串联到灯L1的支路中，所以只要将导线b的一端接到电流表的正接线柱上。
（4）要得到并联电路中电流的规律，为了避免实验的偶然性，应选不同规格的灯泡进行多次试验。
（5）该实验多次实验是为了得到普遍规律，避免偶然性，故选B。
22．【答案】（1）相同；温度计升高的示数
（2）电流和通电时间；；D
【解析】【解答】 解：（1）在甲、乙两瓶中分别装入质量和初温相同的水和煤油，为了能在通电一段时间内水和煤油吸收相等的热量，因两电阻丝串联，通过的电流和通电时间相同，由焦耳定律Q=I2Rt，两烧瓶中电阻丝的电阻应该相同；通电相同时间后，由转换法，通过比较温度计升高的示数来比较水和煤油的吸热能力。
（2）①实验中将R1和R2串联，目的是控制一定时间内经过两电阻的电流和通电时间相等；
②若烧瓶甲中煤油的质量为m，电阻丝的阻值为R，测出其电流为I，经过一段时间t后，产生热量为Q=I2Rt，不计热量损失，则煤油的比热容为。
③因为煤油比热容比较小，相同条件下吸热升温，煤油温度变化明显，故选：D。故答案为：（1）相同；温度计升高的示数； （2）①电流和通电时间； ②； ③D。
【分析】（1）两电阻丝串联，通过的电流和通电时间相同，由焦耳定律Q=I2Rt分析；电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生的热量多少；
（2）①根据串联电路电流的规律分析；
②根据Q=I2Rt和吸热公式得出煤油的比热容；
③因为煤油比热容比较小，相同条件下吸热升温，煤油温度变化明显。
（1）[1]探究不同物质的吸热能力，需要改变物质的种类，电阻的阻值需要控制相同，保证相同的时间内放出的热量相同。
[2]通电相同时间后，吸收相同的热量，可以通过温度计升高的示数来比较水和煤油的吸热能力。
（2）[1]根据串联电路中电流处处相等，将R1和R2串联，目的是控制一定时间内经过两电阻的电流相等。
[2]不计热量损失，电阻丝放出的热量全部被煤油吸收，即
代入数据可知，
经整理可知，煤油的比热容为
[3]因为煤油比热容比较小，吸收相同的热量，温度变化明显，实验效果好，故D符合题意，ABC不符合题意。
故选D。
23．【答案】（1）A
（2）断开开关；电压表
（3）通过导体的电流与其两端电压；没有控制电阻两端电压不变；没有改变电阻阻值
（4）灯泡的电阻会受温度的影响
【解析】【解答】 解：（1）为了保护电路，闭合开关S前，应将滑动变阻器的滑片P移到A端；
（2）连接好最后一根导线，电流表的指针就立刻发生了偏转，她忘了断开开关；连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电压表的指针有明显的偏转，测量电源电压；
（3）小明的方案实际上探究的是通过导体的电流跟导体两端电压的关系；探究通过导体的电流跟导体电阻的关系时，改变电阻大小，保持电阻两端电压不变，所以小明的实验方案主要步骤中没有控制电阻两端电压不变，没有改变电阻阻值；
（4）不能用小灯泡代替定值电阻进行该探究，原因是灯泡的电阻会受温度的影响。
故答案为：（1）A；（2）断开开关；电压表；（3）通过导体的电流与其两端电压；没有控制电阻两端电压不变；没有改变电阻阻值；（5）灯泡的电阻会受温度的影响。【分析】（1）为了保护电路，闭合开关S前，应将滑动变阻器的滑片P移动到阻值最大处；
（2）连接好最后一根导线，电流表的指针就立刻发生了偏转，她忘了断开开关；连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电压表的指针有明显的偏转；
（3）小明的方案实际上探究的是通过导体的电流跟导体两端电压的关系；小明的实验方案主要步骤中没有控制电阻两端电压不变，没有改变电阻阻值；
（4）灯泡的电阻会受温度的影响。
（1）闭合开关S前，为了保护电路，使电路中电流最小，滑动变阻器用最大值接入电路，故应将滑动变阻器的滑片P移动到A端。
（2）[1][2]连接好最后一根导线，电流表的指针就立刻发生了偏转，说明电路是通路，由此可知连接电路前，她忘了断开开关。连接好电路后，他检查电路时发现电压表、电流表位置互换了，此时电压表串联接入电路，若此时闭合开关，电压表的指针有明显的偏转，测量电源电压，电压表串联在电路中相当于断路，电流表无示数。
（3）[1]小明的方案调节滑动变阻器的滑片，定值电阻R不变，改变R两端的电压，根据控制变量法知，实际上探究的是通过导体的电流跟导体两端电压的关系。
[2][3]探究通过导体的电流跟导体电阻的关系时，应改变电阻大小，保持电阻两端电压不变，所以小明的实验方案主要步骤中没有控制电阻两端电压不变，没有改变电阻阻值。
（4）不能用小灯泡代替定值电阻进行该探究，原因是灯泡的电阻会受温度的影响。
24．【答案】（1）解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，则等效电路图如下：
（2）解：由题意可知，闭合开关S，当滑动变阻器的滑片P在某点时，小灯泡L正常发光，当电压表V1示数为3V时，电路中的电流最大，电压表V2的示数最小，
由图像可知电流最大时电压表示数为3V，则图像为电压表V2示数的图象；
由图象可知：小灯泡L正常发光，此时电压表V2的示数为1.5V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U=UL+UP=2.5V+1.5V=4V。
答：电源两端电压为4V。
（3）解：由题意知，当电压表V2示数最大为3V时，灯L两端电压最小，此时灯L的功率最小；
根据串联电路的总电压等于各用电器两端的电压之和可知灯L两端最小电压：UL小=U电源-U滑'=4V-3V=1V，
由图乙知，灯L的最小电流I小=0.1A，则由可知，灯泡L的电阻：；
此时电路的功率：P=UI小=4V×0.1A=0.4W。
答：在电路安全情况下，调节滑片P，当灯泡的功率最小时，灯泡L的阻值为10Ω；此时电路的功率为0.4W。
【解析】【分析】 （1）由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。
（2）滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数已知，灯泡两端的电压UL=UL额，利用串联电路中的电压规律得到电源电压；
（3）当电压表示数最大为3V时，灯L两端电压最小，灯L的功率最小；根据串联电路电压特点计算出灯L两端最小电压，再结合图2找到灯L对应的电流值，根据计算小灯泡的最小电阻，利用P=UI求出此时电路的功率。
（1）根据甲图可知，电路为灯泡和变阻器串联，电压表V1测灯泡两端电压，电压表V2测变阻器两端电压，电流表测电路中的电流，则等效电路图如下图所示：
（2）当滑动变阻器的滑片P在某点时，小灯泡L正常发光，此时灯泡两端电压等于额定电压为2.5V，电压表V2的示数为1.5V，即变阻器两端电压为1.5V，由串联电路电压规律可得，电源电压为
（3）当变阻器接入电路中的阻值变大时，电路中的电流变小，由串联分压原理可知，变阻器两端电压会变大，因此乙图是变阻器两端电压与电流关系图像，据图可知当变阻器两端电压为3V时，电路中的电流最小为0.1A，灯泡两端电压此时最小为
根据可知，此时灯泡的电功率最小，则灯泡电阻为
电路的功率为
25．【答案】（1）解：只闭合S3时，电饭煲为中温挡，电路为R2的简单电路，由可知，R2的电阻为：。
答：定值电阻R2的电阻为110Ω。
（2）解：当只闭合S2时，R1、R2串联，当闭合S1、S3，断开S2时，R1、R2并联，因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，由可知，R1、R2并联时，电路中的电阻最小，电功率最大，电饭煲为高温挡，R1、R2串联时，电路中的电阻最大，电功率最小，电饭煲为低温挡，则高温挡正常工作时，R1、R2并联，根据并联电路的电压规律和欧姆定律可知，通过两电阻的电流分别为：，，
则干路电流为：I=I1+I2=8A+2A=10A，
高温挡正常工作100s消耗的电能为：W=UIt=220V×10A×100s=2.2×105J。
答：高温挡正常工作100s消耗的电能为2.2×105J。
（3）解：水吸收的热量为：Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J，
由表中数据可知，电路中的实际电压为：U实=198V，
高温挡加热的时间为：t'=11h30min-11h20min=10min=600s，
电饭煲高温挡的实际功率：，
电饭煲消耗的电能：W'=P实t'=1782W×600s=1.0692×106J，
此过程中电饭煲的加热效率：。
答：此过程中电饭煲的加热效率为62.9%。
【解析】【分析】 （1）只闭合S3时，电路为R2的简单电路，根据求R2的电阻；（2）由可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路的连接情况，结合串并联电路电阻规律和确定出各挡位的电路的连接情况；根据并联电路的特点和欧姆定律求出高温挡正常工作时通过R1、R2的电流，再根据并联电路的电流规律求出干路电流，根据W=UIt求出高温挡正常工作100s消耗的电能；
（3）根据Q吸=cm（t-t0）求出水吸收的热量；根据可求出高温挡的实际功率，根据W=Pt求出电饭煲消耗的电能，根据效率公式求出电饭煲的加热效率。
（1）当开关、闭合、S2断开时，两电阻并联，总电阻最小，根据可知，此时总功率最大，为高温挡；只闭合时，电路为的简单电路，总电阻较小，根据可知，此时总功率较大，为中温挡；当开关、断开、闭合时，两电阻串联，总电阻最大，根据可知此时总功率最小，为低温挡。则的电阻
（2）当开关、闭合、S2断开时，两电阻并联，总电阻最小，根据可知，此时总功率最大，为高温挡，高温挡正常工作的功率
高温挡正常工作100s消耗的电能
（3）由图乙可知，电饭锅工作的时间为
电饭锅高温档实际功率
电饭煲实际消耗的电能
水吸收的热量
此过程中电饭煲的加热效率电压表正接线柱与其他接线柱连接情况
A
B
C
D
E
F
G
H
电压表示数/V
3
3
3
0
0
0
0
0
序号
1
2
3
4
5
R/Ω
5
10
15
20
25
I/A
0.40
0.20
0.13
0.10
0.08
时间：11：20
实时电压：198V
计费：0元
时间：11：30
实时电压：198V
计费：0.13元
