广东省深圳市部分学校2025-2026学年九年级上学期期末物理试题-自定义类型

这是一份广东省深圳市部分学校2025-2026学年九年级上学期期末物理试题-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

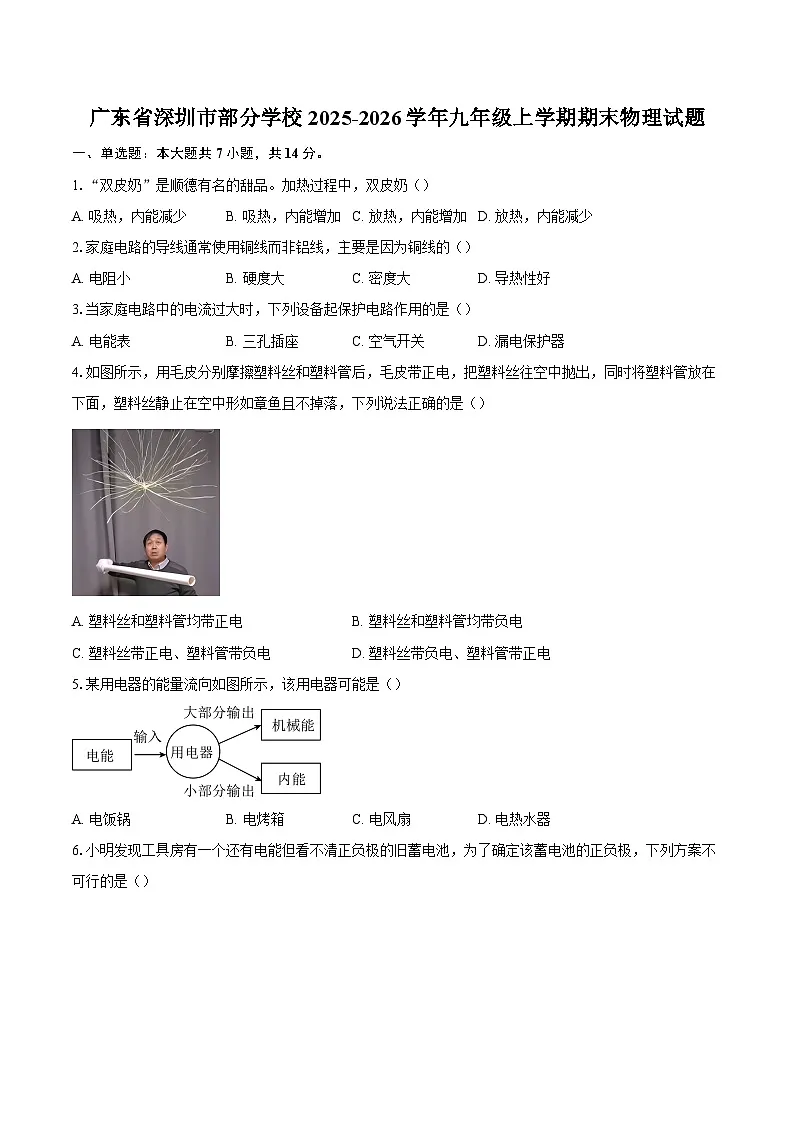

1.“双皮奶”是顺德有名的甜品。加热过程中，双皮奶（）
A. 吸热，内能减少B. 吸热，内能增加C. 放热，内能增加D. 放热，内能减少
2.家庭电路的导线通常使用铜线而非铝线，主要是因为铜线的（）
A. 电阻小B. 硬度大C. 密度大D. 导热性好
3.当家庭电路中的电流过大时，下列设备起保护电路作用的是（）
A. 电能表B. 三孔插座C. 空气开关D. 漏电保护器
4.如图所示，用毛皮分别摩擦塑料丝和塑料管后，毛皮带正电，把塑料丝往空中抛出，同时将塑料管放在下面，塑料丝静止在空中形如章鱼且不掉落，下列说法正确的是（）
A. 塑料丝和塑料管均带正电B. 塑料丝和塑料管均带负电
C. 塑料丝带正电、塑料管带负电D. 塑料丝带负电、塑料管带正电
5.某用电器的能量流向如图所示，该用电器可能是（）
A. 电饭锅B. 电烤箱C. 电风扇D. 电热水器
6.小明发现工具房有一个还有电能但看不清正负极的旧蓄电池，为了确定该蓄电池的正负极，下列方案不可行的是（）

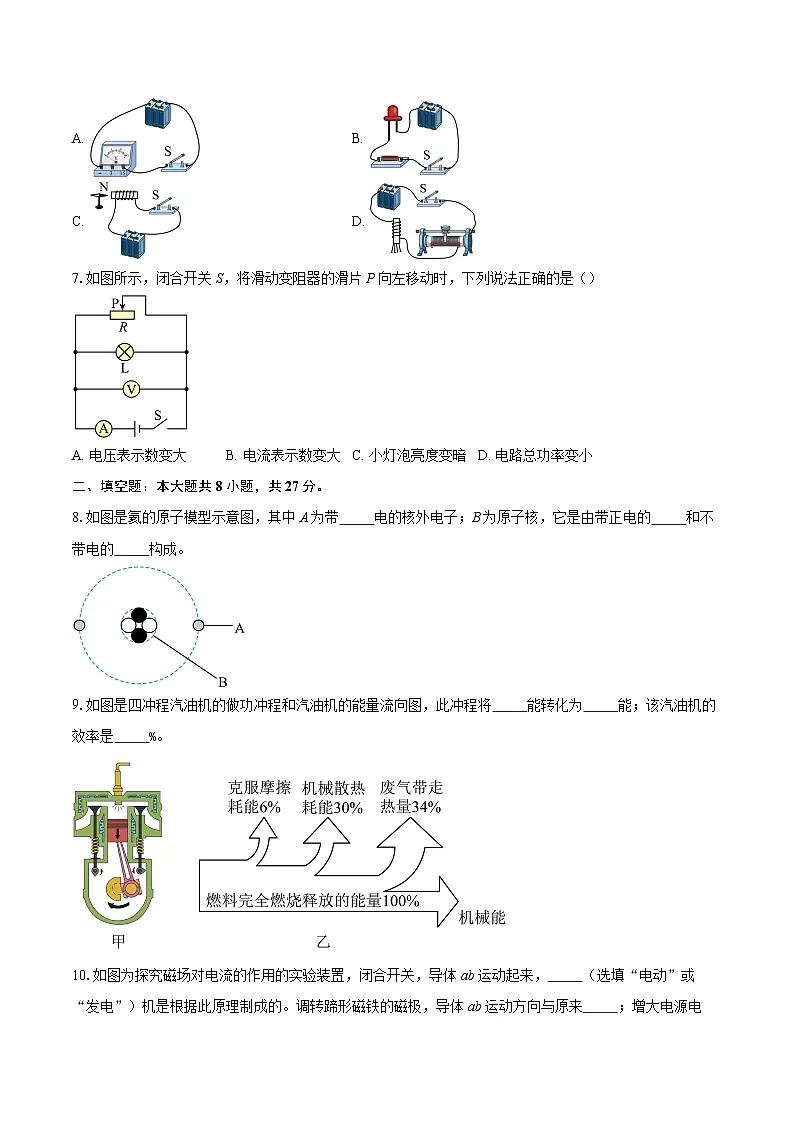

A. B.
C. D.
7.如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，下列说法正确的是（）
A. 电压表示数变大B. 电流表示数变大C. 小灯泡亮度变暗D. 电路总功率变小
二、填空题：本大题共8小题，共27分。
8.如图是氦的原子模型示意图，其中A为带 电的核外电子；B为原子核，它是由带正电的 和不带电的 构成。
9.如图是四冲程汽油机的做功冲程和汽油机的能量流向图，此冲程将 能转化为 能；该汽油机的效率是 %。

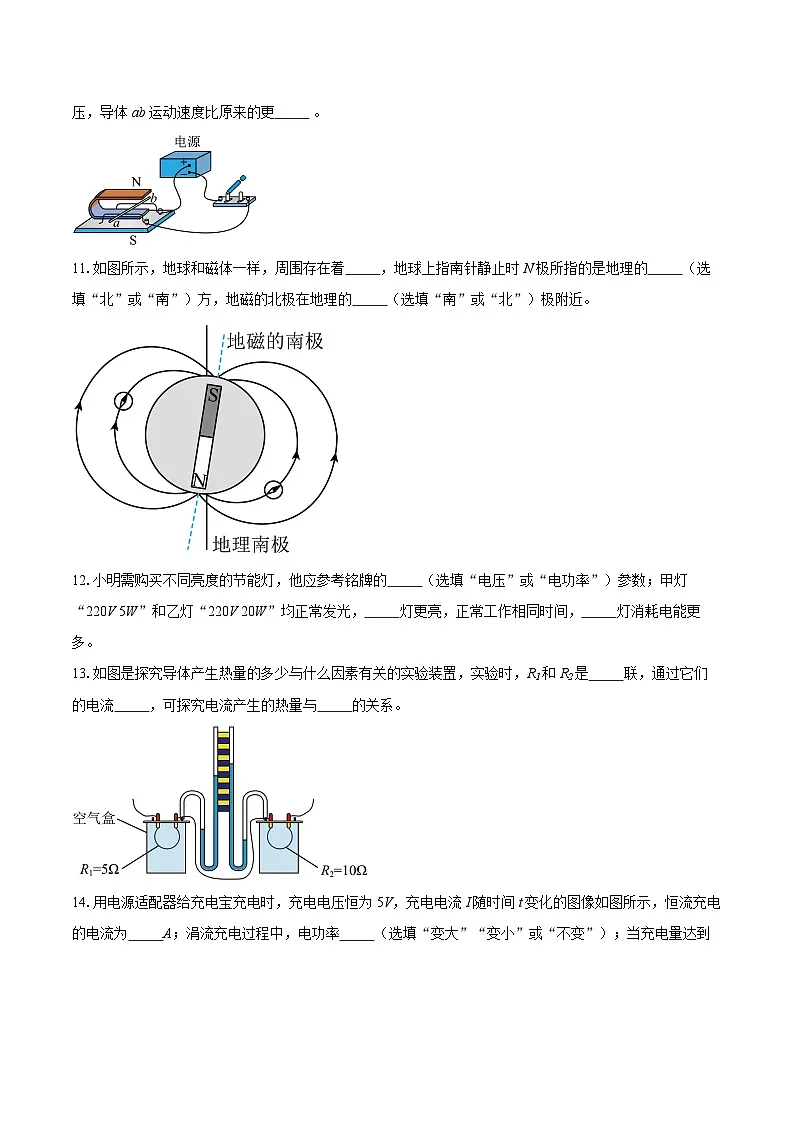

10.如图为探究磁场对电流的作用的实验装置，闭合开关，导体ab运动起来， （选填“电动”或“发电”）机是根据此原理制成的。调转蹄形磁铁的磁极，导体ab运动方向与原来 ；增大电源电压，导体ab运动速度比原来的更 。
11.如图所示，地球和磁体一样，周围存在着 ，地球上指南针静止时N极所指的是地理的 （选填“北”或“南”）方，地磁的北极在地理的 （选填“南”或“北”）极附近。
12.小明需购买不同亮度的节能灯，他应参考铭牌的 （选填“电压”或“电功率”）参数；甲灯“220V 5W”和乙灯“220V 20W”均正常发光， 灯更亮，正常工作相同时间， 灯消耗电能更多。
13.如图是探究导体产生热量的多少与什么因素有关的实验装置，实验时，R1和R2是 联，通过它们的电流 ，可探究电流产生的热量与 的关系。
14.用电源适配器给充电宝充电时，充电电压恒为5V，充电电流I随时间t变化的图像如图所示，恒流充电的电流为 A；涓流充电过程中，电功率 （选填“变大”“变小”或“不变”）；当充电量达到80%时，开始涓流充电，直至充满，涓流充电过程电流做功 J。
15.(1)如图所示，电能表读数为 kW·h；
(2)图是使用试电笔的两种方式，其中正确的是 ；若氖管发光，则正在测试的导线是 （选填“火”或“零”）线；
(3)利用如图的实验装置探究什么情况下磁可以生电时，需在导线夹a、b间接入 （选填“电源”或“电流表”），闭合开关，当导体左右运动时， （选填“能”或“不能”）产生电流；
(4)利用如图的装置探究通电螺线管外部磁场的分布情况，闭合开关，小磁针发生偏转，说明通电螺线管周围存在 ；对调电源的正负极，小磁针偏转方向也改变，说明通电螺线管的磁场方向与 方向有关。
三、作图题：本大题共3小题，共9分。
16.在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．
17.如图所示，通电后，蹄形电磁铁下端与条形磁体相互吸引，小磁针静止在如图所示位置。请标出：①电源的极性（“+”或“﹣”）；②A点磁感线的方向；③小磁针右端的磁极（“N”或“S”）。
18.请你帮公交车设计安全锤取用报警电路，要求闭合开关S，当未取安全锤时，开关闭合，电铃不响；当取下安全锤时，开关断开，电铃响．请在图虚线框中，将电铃、保护电阻R、开关补画为符合要求的电路图。
四、实验探究题：本大题共2小题，共12分。
19.小明利用图甲所示的电路探究并联电路的电流规律：
(1)若当他连接好最后一根导线时两灯立即发光，原因可能是 ；
(2)图甲中，电流表测量的是 （选填“L1”“L2”或“干路”）的电流；
(3)小明测量通过L1所在支路电流时，电流表示数如图乙所示，读数为 A；他继续测量，完成第1次实验，数据如下表所示，则灯L1和L2的规格是 （选填“相同”或“不同”）；
(4)为得到普遍规律，小明采用以下两种方法之一来再次实验，并完成了第2次测量，实验数据如下表所示。
方法一：改变电源电压。
方法二：更换其中一条支路中的灯泡（规格不同）。
分析数据可知，小明是采用方法 （选填“一”或“二”）；除上述方法外，为得到普遍规律，你还可以采取的方法是： 。
20.小明利用图甲所示的电路探究电流与电压的关系，其中电源电压可调。
(1)小明将导体A接入电路，闭合开关，发现电流表和电压表都没有偏转，原因 （选填“可能”或“不可能”）是电路的接线柱接触不良。
(2)排除故障后，闭合开关，电压表示数如图乙所示，读数为 V，为了寻找普遍规律，小明可通过 来改变导体两端的电压。
(3)更换导体B、C，重复实验，根据数据绘制图像如图丙所示，分析图像初步得出结论：通过导体的电流与导体两端电压成 比，得出此结论的依据是 。
(4)小明利用图丙的数据分析电流与电阻的关系，你认为可行吗？请选择①或②作答。
①不可行，理由是：。
②可行，请在下表填上应选取的数据。
五、计算题：本大题共2小题，共20分。
21.如图为某款“迷你炉”，它将初温为20℃、质量为2kg的水加热到70℃，消耗了燃料丁烷0.02kg．[，]求此过程中：
（1）水吸收的热量；
（2）丁烷完全燃烧放出的热量；
（3）“迷你炉”烧水的效率。
22.图甲是小明设计的可调节亮度台灯的电路图，电源电压恒定，灯L标有“”。闭合开关S，将滑动变阻器的滑片P从右端向左移动，直至小灯泡达到额定电压为止，此过程中，小灯泡和滑动变阻器的I﹣U图像如图乙所示。求：
(1)小灯泡的额定功率；
(2)电源电压；
(3)当RL∶Rp＝3∶5时，小灯泡的电阻。
六、综合题：本大题共3小题，共18分。
23.中国科研团队利用人体体温和环境的温差，成功研制出人体温差发电电池。温差发电的原理是用两种不同的金属连接构成闭合回路，当两个连接点的温度不同时，就能产生微小的电压。小明利用如图的温差发电装置探究发电的电压与温差的关系，每隔一段时间记录冷、热水的温度和产生的电压，部分数据如下表所示。
(1)温差发电是将 能转化为电能。
(2)为完成探究实验，除了秒表外，还需添加的测量仪器是 和 。
(3)分析表数据，可初步得出结论： 。
(4)若人体温差电池在18℃的温差下产生电压为0.4V，输出电流为1×10﹣3A，则输出功率为 W，它不能使“3V 1.2W”的运动手表正常工作的原因是 。
24.某创新实验小组为学校的蔬菜温室设计温控系统，温室为玻璃顶的长方体结构，体积为80m3，要求温度控制在20～30℃之间。他们设计温控系统原理如图甲所示，控制电路的电源电压为4V，电热丝R的阻值为22Ω，浴霸灯L标有“220V 275W”，线圈电阻忽略，热敏电阻R1的阻值随温度的变化图像如图乙。当控制电路中的电流达到50mA时，衔铁被吸下，灯L工作；当电流降低到32mA时，衔铁弹回，R工作。
下表是温控系统的评价指标。
(1)电磁继电器是利用电流的 （选填“热”或“磁”）效应原理工作的。
(2)闭合开关S时，温室气温为22℃，则 （选填“R”或“L”）工作。
(3)忽略外界影响，电热丝正常工作5min产生的热量使温室气温升高5.5℃，电热丝对温室的加热效率为 %。[ρ空气取1.29kg/m3，c空气取1.0×103J/（kg•℃）]
(4)根据评价表中的指标对设计的温控系统进行评价，你的评价等级为 ，依据是 ；进一步优化的建议： 。
25.阅读材料，回答问题。
混合动力汽车
某品牌混合动力汽车采用传统内燃机和电动机作为动力源。当电池的电能充足且低速行驶时，由电池驱动电动机提供动力；当高速行驶或电池的电量过低时，内燃机启动，提供动力，同时向电池充电；当车辆需要全力加速时，内燃机和电动机同时提供动力。
该品牌旗下某款混合动力汽车采用了新一代磷酸铁锂电池组，其参数如下表所示，电池的能量密度是指电池平均单位体积或质量所能储存的电能，分别叫体积能量密度和质量能量密度。
某次测试过程中，该车在平直公路上以60km/h的速度匀速行驶1h，内燃机消耗燃油10kg，蓄电池储存的能量由最大值的20%增大至最大值的80%。该车的质量1000kg，受到阻力与速度的关系如图所示。（燃油热值q取4.2×107J/kg）
(1)混合动力汽车的内燃机和电动机 （选填“能”或“不能”）同时工作；
(2)若利用输出功率恒为200kW的充电桩对电池组充电，可在6min内将电池组最大电量的20%充至80%，电池组增加的电能为 kW•h，充电功率为 kW；
(3)磷酸铁锂电池组的质量能量密度为 W•h/kg；
(4)“千克百公里能耗”是指车辆消耗的能量与行驶路程和车辆总质量乘积的比值.该车在测试过程中的千克百公里能耗为 J/（100km•kg），汽车的能量利用效率为 %。
1.【答案】A
2.【答案】A
3.【答案】C
4.【答案】B
5.【答案】C
6.【答案】D
7.【答案】B
8.【答案】负
质子
中子

9.【答案】内
机械
30

10.【答案】电动
相反
大

11.【答案】磁场
北
南

12.【答案】电功率
乙
乙

13.【答案】串
相等
电阻

14.【答案】2
变小
36000

15.【答案】8633.5
乙
火
电流表
能
磁场
电流

16.【答案】见解析所示
17.【答案】​​​​​​​
18.【答案】​​​​​​​
19.【答案】连接电路时，开关没有断开
干路
0.1
不同
一
将滑动变阻器串联在电路中，多次测量

20.【答案】可能
1.5
改变电源电压
正
A、B、C三个电阻的I﹣U图像为过原点的直线

21.【答案】解：（1）水吸收的热量 。
（2）丁烷完全燃烧放出的热量 。
（3）“迷你炉”烧水的效率 。

22.【答案】解：
（1）由电路图可知，闭合开关S后，灯泡和滑动变阻器串联，电流表测电路中的电流；因灯泡两端的电压越大时通过的电流越大，所以图乙中图线①是小灯泡的I-U图像，图线②是滑动变阻器的I-U图像，串联电路各处电流相等，由图乙可知通过电路的最大电流为0.25A，则灯泡的额定电流为0.25A，此时灯泡两端的电压为2.5V，滑动变阻器两端的电压为1.5V，小灯泡的额定功率P=ULI=2.5V×0.25A=0.625W
（2）灯泡和滑动变阻器串联，电源电压等于灯泡和滑动变阻器两端电压之和，则电源电压U=UL+UP=2.5V+1.5V=4V
（3）当RL∶Rp=3∶5时，根据串联分压原理可知此时灯泡和滑动变阻器两端的电压之比为U′L∶U′P=3∶5
串联电路总电压等于各部分电压之和，此时灯泡两端的电压
由图乙可知此时通过灯泡的电流为0.2A，根据欧姆定律可得灯泡的电阻 ​​​​​​​

23.【答案】内
温度计
电压表
温差越大，产生的电压越高
4×10﹣4
提供的电压远远小于运动手表的额定电压

24.【答案】磁
R
86
良好
实际温度控制范围与题目的要求有差距
在控制电路中增加一个滑动变阻器

25.【答案】能
18
180
170
5.92×105
44
实验次序
L1的电流I1/A
L2的电流I2/A
干路电流I/A
1
——
0.14
0.24
2
0.20
0.26
0.46
导体
电压U/V
电流I/A
热水温度t/℃
74.8
73.0
70.8
69.5
68.4
冷水温度t/℃
20.0
20.0
20.0
20.0
20.0
冷热水温差Δt/℃
54.8
53.0
50.8
49.5
48.4
电压U/V
5.27
4.57
4.25
4.16
3.90
等级
优秀
良好
合格
不合格
评价指标
能自动控制室温在规定范围内波动，且降温较平缓
能自动控制室温升降，且降温较平缓
不能控制室温升降，降温较平缓
不能控制室温升降，不能平缓降温
磷酸铁锂电池组
最大储存电能
30kW•h
体积能量密度
442W•h/L
质量能量密度
——
平均密度
2600kg/m3
充电效率
90%
导体
A
B
C
电压U/V
2
2
2
电流I/A
0.4
0.2
0.1
