湖北省武汉市2025-2026学年九年级上学期期末考试物理模拟试卷（二）-自定义类型

这是一份湖北省武汉市2025-2026学年九年级上学期期末考试物理模拟试卷（二）-自定义类型，共11页。试卷主要包含了单选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

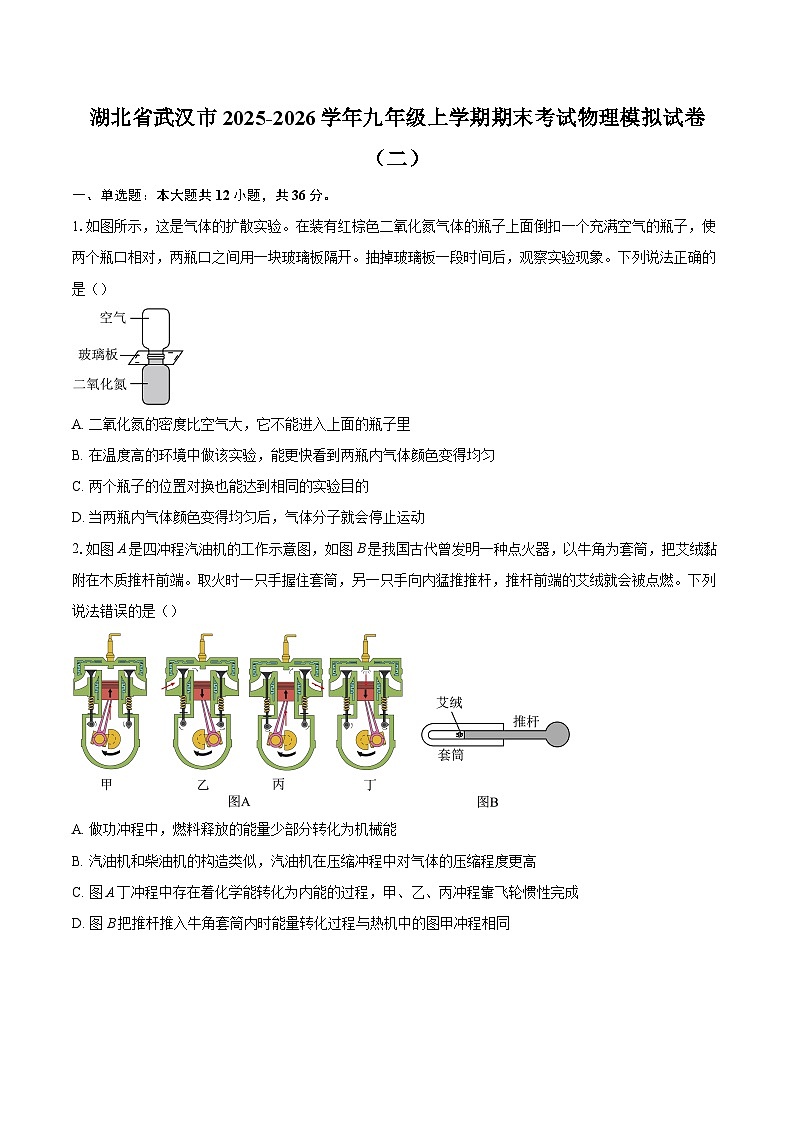

1.如图所示，这是气体的扩散实验。在装有红棕色二氧化氮气体的瓶子上面倒扣一个充满空气的瓶子，使两个瓶口相对，两瓶口之间用一块玻璃板隔开。抽掉玻璃板一段时间后，观察实验现象。下列说法正确的是（）
A. 二氧化氮的密度比空气大，它不能进入上面的瓶子里
B. 在温度高的环境中做该实验，能更快看到两瓶内气体颜色变得均匀
C. 两个瓶子的位置对换也能达到相同的实验目的
D. 当两瓶内气体颜色变得均匀后，气体分子就会停止运动
2.如图A是四冲程汽油机的工作示意图，如图B是我国古代曾发明一种点火器，以牛角为套筒，把艾绒黏附在木质推杆前端。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃。下列说法错误的是（）
A. 做功冲程中，燃料释放的能量少部分转化为机械能
B. 汽油机和柴油机的构造类似，汽油机在压缩冲程中对气体的压缩程度更高
C. 图A丁冲程中存在着化学能转化为内能的过程，甲、乙、丙冲程靠飞轮惯性完成
D. 图B把推杆推入牛角套筒内时能量转化过程与热机中的图甲冲程相同

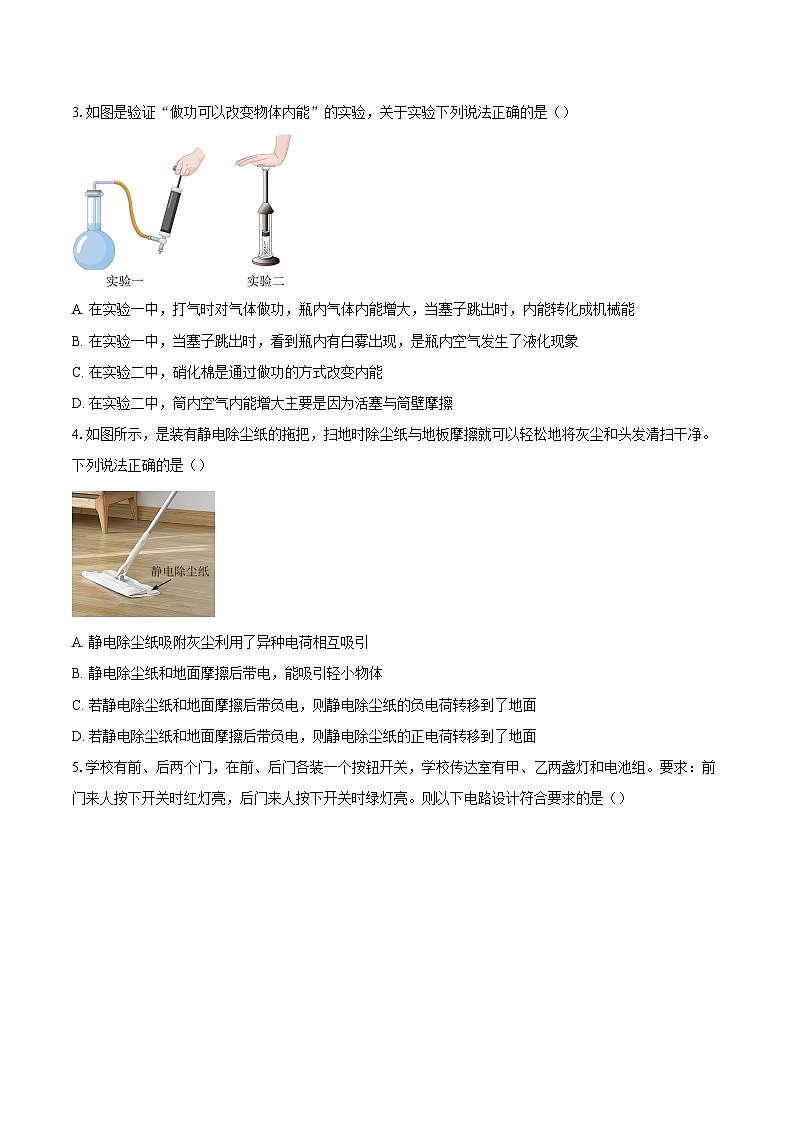

3.如图是验证“做功可以改变物体内能”的实验，关于实验下列说法正确的是（）
A. 在实验一中，打气时对气体做功，瓶内气体内能增大，当塞子跳出时，内能转化成机械能
B. 在实验一中，当塞子跳出时，看到瓶内有白雾出现，是瓶内空气发生了液化现象
C. 在实验二中，硝化棉是通过做功的方式改变内能
D. 在实验二中，筒内空气内能增大主要是因为活塞与筒壁摩擦
4.如图所示，是装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦就可以轻松地将灰尘和头发清扫干净。下列说法正确的是（）
A. 静电除尘纸吸附灰尘利用了异种电荷相互吸引
B. 静电除尘纸和地面摩擦后带电，能吸引轻小物体
C. 若静电除尘纸和地面摩擦后带负电，则静电除尘纸的负电荷转移到了地面
D. 若静电除尘纸和地面摩擦后带负电，则静电除尘纸的正电荷转移到了地面

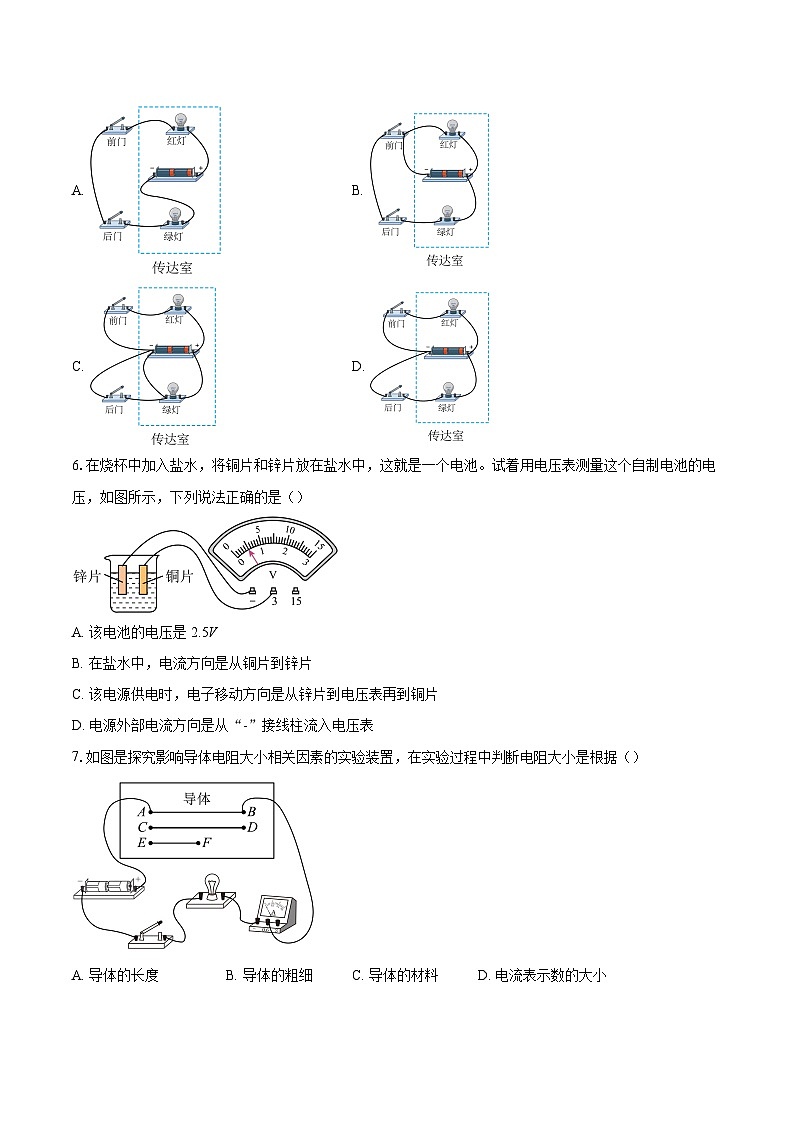

5.学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。则以下电路设计符合要求的是（）
A. B.
C. D.
6.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，如图所示，下列说法正确的是（）
A. 该电池的电压是2.5V
B. 在盐水中，电流方向是从铜片到锌片
C. 该电源供电时，电子移动方向是从锌片到电压表再到铜片
D. 电源外部电流方向是从“-”接线柱流入电压表
7.如图是探究影响导体电阻大小相关因素的实验装置，在实验过程中判断电阻大小是根据（）
A. 导体的长度B. 导体的粗细C. 导体的材料D. 电流表示数的大小
8.一块手机用的锂电池，工作时电池电压约3.7V，容量为4600mA·h，关于此电池下列说法不正确的是（）
A. 电池放电时化学能转化为电能
B. 此电池充满电大约储存了17.2J的电能
C. 给电池充电时，这块电池相当于电路中的用电器
D. 若采用120W的超快闪充充电器给这块电池充电，理论上充满电大约需要8.5分钟
9.如图甲所示的是一种家用天然气泄漏检测仪，其内部简化电路图如图乙所示，电源电压为4.5V，定值电阻的电阻R=100Ω，天然气气敏电阻的电阻是R0。当报警器两端的电压达到3V时报警，此时R0的值为（ ）
A. 50ΩB. 100ΩC. 200ΩD. 300Ω
10.如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列错误的是（ ）
A. 电阻在电路中的作用是保护电路
B. 滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小
C. 电流表示数增大时，说明油箱内油面上升
D. 油量的零刻度线对应电流表零度线的位置
11.如图所示是甲、乙两用电器的I-U图像，下列说法正确的是（ ）
A. 甲是定值电阻，其阻值为
B. 将甲、乙分别接在3V的电源两端，通过乙的电流较大
C. 若把两用电器串联接在电路中，当电源电压为3V时，两用电器的总功率为0.6W
D. 若把甲、乙并联在2V的电源两端，干路电流为0.5A
12.我国交规规定，酒后不能开车。如图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻R，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V，R1是阻值为20Ω的定值电阻，设血液酒精浓度M=呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法不正确的是（ ）
A. 酒精气体浓度越大，电流表示数越大
B. 刚达到饮酒驾驶时，R的阻值为64Ω
C. 电流表示数为0.12A时，不属于饮酒驾驶
D. 达到饮酒驾驶，电路消耗的最小功率为1.44W
二、填空题：本大题共2小题，共16分。
13.2025年10月17日，长征六号改运载火箭在太原卫星发射中心成功发射，将千帆极轨18组卫星准确送入预定轨道，发射任务取得圆满成功。火箭加速上升的过程中，燃料燃烧产生的内能一部分转化为火箭的 能。火箭主要采用液氢作为燃料是因为液氢的 大，当2t液态氢完全燃烧时，可放出 J的热量。
14.为了保护孩子们的视力，教室里日光灯更换成如图甲所示的LED护眼灯，教室内的护眼灯的连接方式是 ；如图乙所示，是太阳能LED照明路灯，白天太阳能电池板将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为 能储存起来，供路灯夜晚工作；LED灯具有节能、环保等特点。“220V 10W”的LED灯泡和“220V 100W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节约电能为 %。
三、实验探究题：本大题共4小题，共38分。
15.小红在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L1、L2串联起来，实验电路图如图甲所示。
(1)接好电路闭合开关后两灯均不发光，为了找出原因，当把电流表接在A、B两点间时，闭合开关后发现电流表有示数且L2发光，则可判断故障为 ；
(2)正确连接电路后，闭合开关S，小红用电流表分别测出图甲A、B、C三处的电流，发现电流表示数均如图乙所示，为 A；
(3)接下来她应该 。
16.为了比较水和食用油的吸热能力，小明用如图甲所示的装置图做了实验。
(1)该实验除了图示中的实验器材以外，还需要的测量工具是天平和 ；
(2)选取两个相同规格的电加热器进行实验，目的是通过比较 （选填“温度计示数”或“加热时间”）来比较物质吸收热量的多少；
(3)下面是实验记录数据：
在此实验中，如果要使水和食用油的最后温度相同，就要给 加热更长的时间，这样水吸收的热量 （选填“大于”或“小于”或“等于”）食用油吸收的热量。
17.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个相同的透明容器中密封着等质量的空气。
(1)甲图探究的是电流通过导体时产生的热量与 的关系，R3的作用是 ，在相同时间内，电流在左侧容器中通过电阻产生的热量与电流在右侧容器中通过电阻产生的热量之比是 。
(2)由乙图可知，在 ，电流通过导体时产生的热量越多。
(3)容器内电阻丝热得发红时，而与之连接的导线却不怎么热，这个问题可以用 （选填“甲”或“乙”）图的结论来解释。
18.用电流表和电压表测量小灯泡电阻的实验中，电源电压为3V，待测小灯泡L的额定电压为2.5V，正常发光时阻值约为8Ω。
(1)检查后发现有一根导线连接错误，请在图甲中找出连接错误的导线并画“×”，再补充一根导线，使电路连接正确。
(2)改正电路后，闭合开关，移动滑片P至某位置，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）端滑动。
(3)多次实验后，实验数据如表所示，可知小灯泡L正常发光时的阻值为 Ω（结果保留一位小数）。当小灯泡两端电压为2V时，其功率可能为 （选填“0.48W”“0.55W”“0.6W”或“0.64W”）。
(4)根据表中数据可推测闭合开关前小灯泡阻值可能为 。
A．0Ω B．3Ω C．6.3Ω D．10Ω
四、综合题：本大题共1小题，共10分。
19.如图甲所示，是小明家的电取暖器，图乙是电取暖器的内部简化电路图，它由加热电路和温度控制电路组成。加热电路中：当开关S₁掷向左边时，能同时接通A、B两个触点。当开关S1掷向右边时，能接通C触点。当开关S1掷向中间时，电路断开。R1和R2是两段长度和材料均相同的电热丝，阻值分别为50Ω和20Ω，且阻值不变。电取暖器有加热和自动保温两个挡位，指示灯L的功率忽略不计。求：
(1)电热丝 （选填“R1”或“R2”）的横截面积较小。当开关S2闭合，开关S1掷向 （选填“左边”“中间”或“右边”）时，电取暖器处于加热挡。
(2)加热一段时间，电取暖器使房间内64kg的空气，温度由14℃升高至20℃，电取暖器的加热效率为80%，若该过程消耗的电能由燃烧干木柴提供，空气的比热容，干木柴的热值，则至少需要完全燃烧干木柴的质量是多少？
(3)在温度控制电路中：Rt为热敏电阻，其阻值随温度升高而减小，R为定值电阻。当电压鉴别器测出a、b两点间的电压小于或等于5V时，开关S2闭合。当a、b两点间的电压大于或等于6V时，开关S2断开。在保温的10min里，电压鉴别器测出a、b两点间电压随时间的变化如图丙所示，这段时间里，家里只有电取暖器工作，用电能表测得取暖器消耗的电能为0.08kW·h。则电取暖器工作的实际电压是多少？
1.【答案】B
2.【答案】B
3.【答案】A
4.【答案】B
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】B
9.【答案】C
10.【答案】D
11.【答案】C
12.【答案】D
13.【答案】机械
热值
2.8×1011

14.【答案】并联
化学
90

15.【答案】L1断路
0.2
换不同规格的小灯泡多次实验

16.【答案】秒表
加热时间
水
大于

17.【答案】电流
分流
4:1
电流和通电时间一定时，电阻越大
乙

18.【答案】​​​​​​​
右
8.3
0.55W
B

19.【答案】R1
​​​​​​​ 左边
0.04kg
200V
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
5
40
食用油
60
20
5
65
实验次数
电压U/V
电流Ｉ/A
灯泡发光情况
1
1.5
0.24
较暗
2
2.5
0.3
正常发光
3
2.8
0.32
较亮
