第十九章 生活用电【章末复习】（课件）--2025-2026学年人教版（新教材）物理九年级全一册

这是一份第十九章 生活用电【章末复习】（课件）--2025-2026学年人教版（新教材）物理九年级全一册

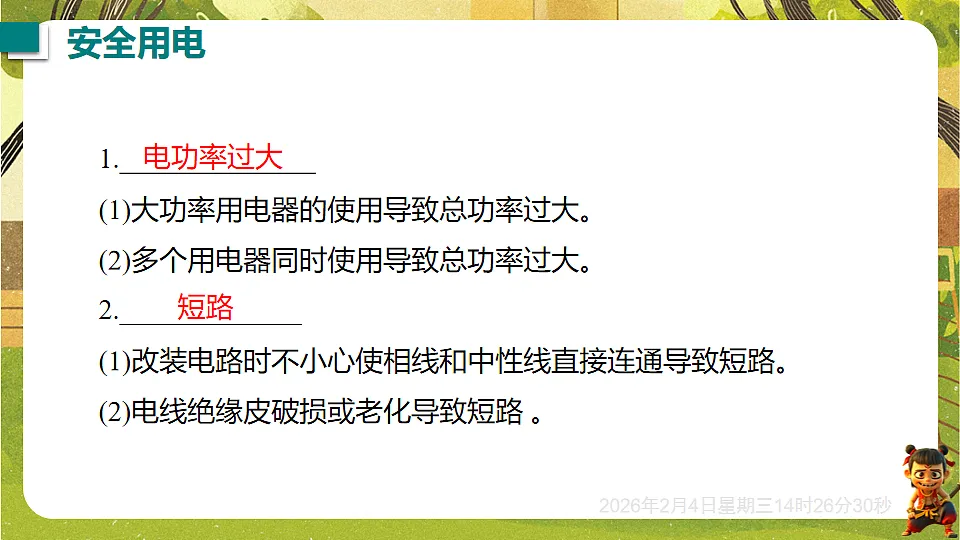

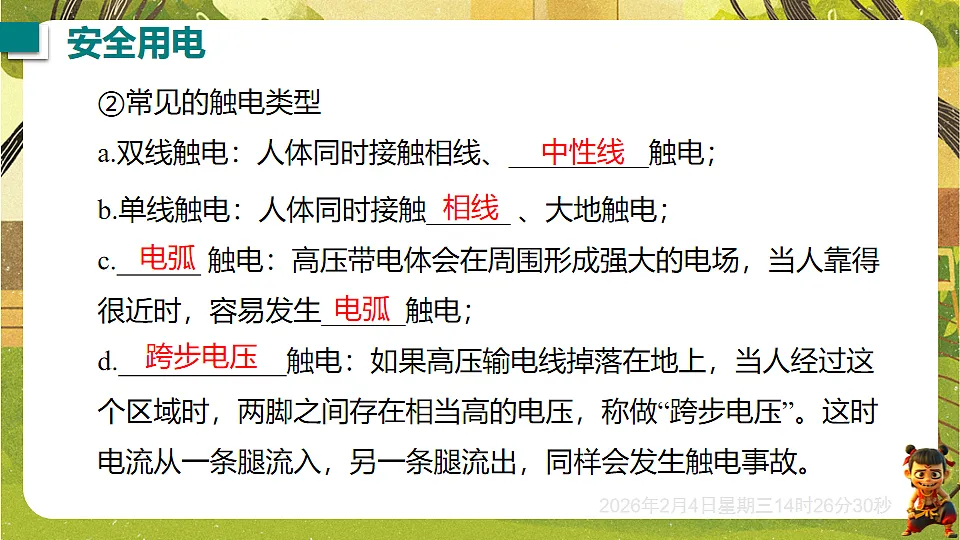

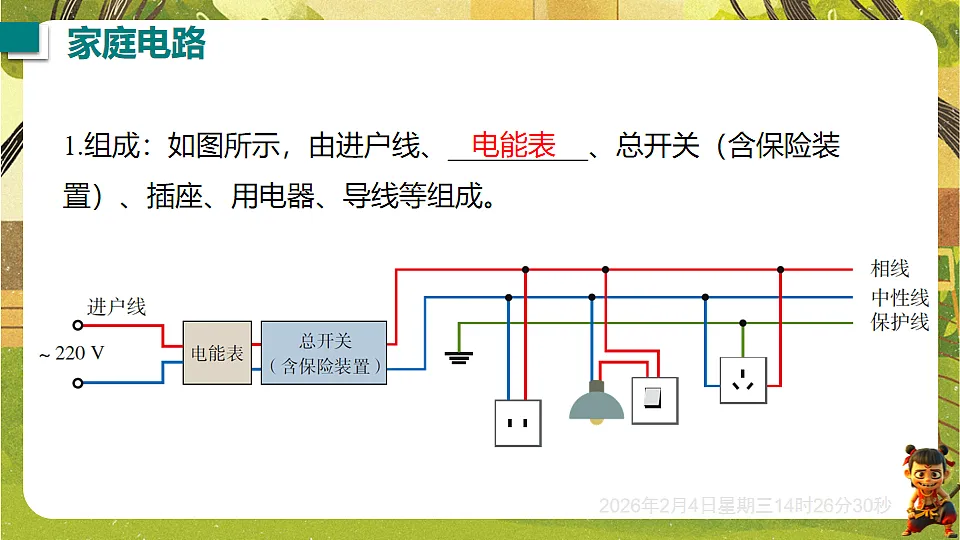

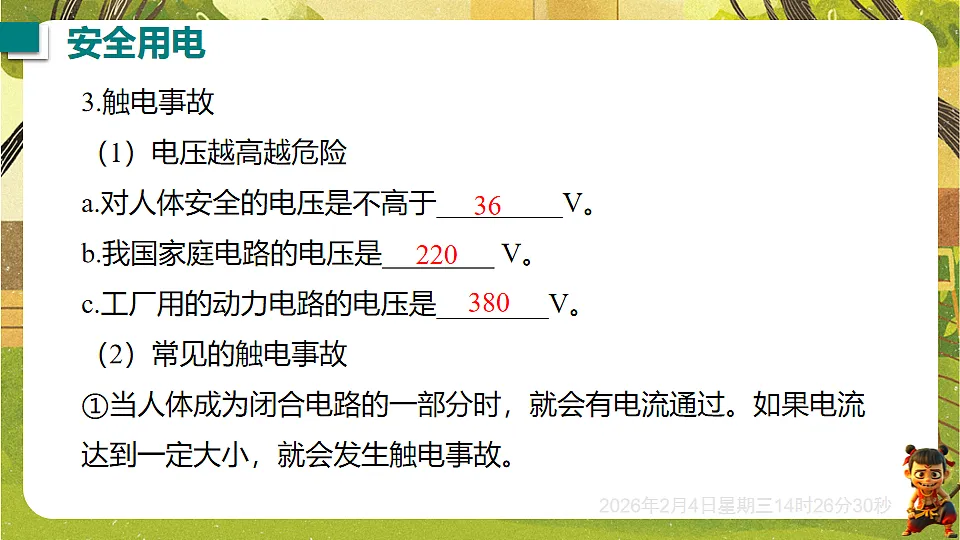

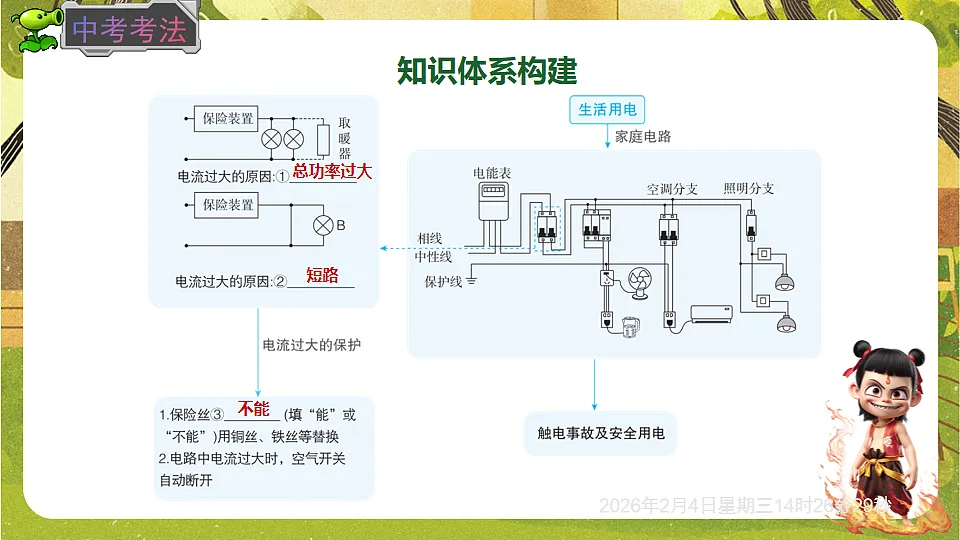

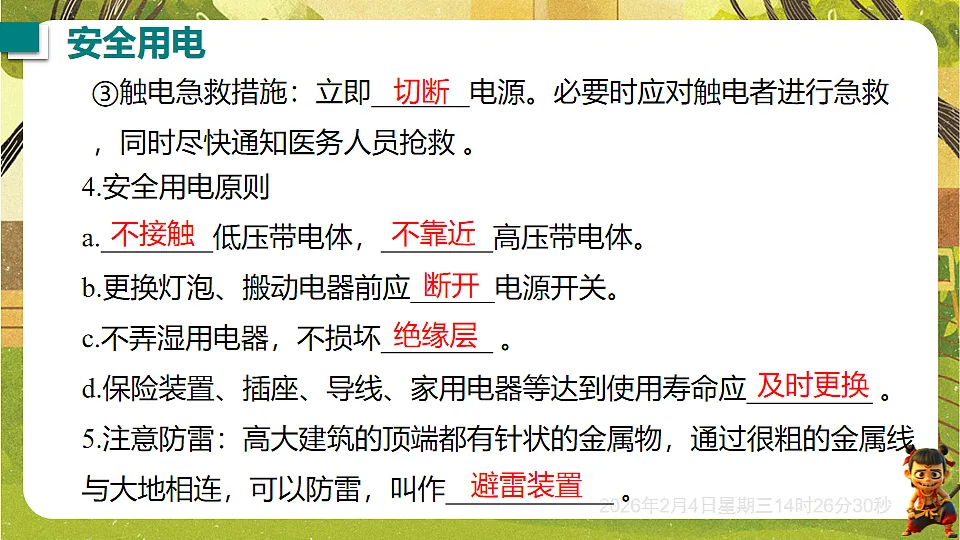

人教版（新教材）物理九年级全一册精做课件章末复习第十九章 生活用电授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月6日 知识体系构建总功率过大短路不能生活用电1.______________(1)大功率用电器的使用导致总功率过大。(2)多个用电器同时使用导致总功率过大。2._____________(1)改装电路时不小心使相线和中性线直接连通导致短路。(2)电线绝缘皮破损或老化导致短路 。短路电功率过大3.触电事故（1）电压越高越危险a.对人体安全的电压是不高于_________V。 b.我国家庭电路的电压是________ V。 c.工厂用的动力电路的电压是________V。 （2）常见的触电事故①当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。36220380②常见的触电类型a.双线触电：人体同时接触相线、__________触电； b.单线触电：人体同时接触______ 、大地触电； c.______ 触电：高压带电体会在周围形成强大的电场，当人靠得很近时，容易发生______触电； d.____________触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。相线电弧电弧跨步电压中性线③触电急救措施：立即_______电源。必要时应对触电者进行急救，同时尽快通知医务人员抢救 。4.安全用电原则a.________低压带电体，________高压带电体。b.更换灯泡、搬动电器前应______电源开关。c.不弄湿用电器，不损坏________ 。 d.保险装置、插座、导线、家用电器等达到使用寿命应_________ 。5.注意防雷：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫作____________ 。 不接触不靠近断开绝缘层及时更换避雷装置切断1.组成：如图所示，由进户线、__________、总开关（含保险装置）、插座、用电器、导线等组成。电能表2.连接a．输电线进户后首先接到_______上，它用来显示所消耗的电能。接下来是用户用电的总开关。 总开关的后面是保险装置。开关、熔断器应接在_____线上； b．螺丝口灯座的螺旋套应接在______线上，相线通过开关接到螺丝口灯泡的尾部； c．家庭电路中各家用电器插座要_____联接入电路中，而控制用电器的开关应与用电器_______联。电能表相中性并串3.熔断器(1)位置：总开关的后面是保险装置。熔丝(俗称________)是简易保险装置，装在保险盒内。(2)保险丝一般选择电阻率比较大，熔点比较________的材料。为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。 (3)作用：当电流过大时，保险丝由于________过高而熔断，切断电路，起到__________的作用。保险丝温度保护电路低(4)空气开关：当电路中的________过大时，空气开关自动断开，切断电路，起到___________的作用。4.相线和中性线：进户的两条输电线中，一条叫作_____，俗称火线；另一条叫作_______，俗称零线，它在入户前已经和大地相连。保护电路相线中性线电流5.测电笔(1)作用：判断相线和中性线。(2)构造：笔尖金属体、大阻值电阻(约 103kΩ)、_______、弹簧、笔尾金属体(或金属笔卡)。 氖管(3)使用：用手指按住________________________，用_______接触被测的导线，如果氖管发光，则被测导线是_______，如果氖管不发光，则笔尖接触的是_______。使用测电笔时，手指不能接触笔尖金属体。 (4)原理：如果被测导线是相线，电流经过笔尖、电阻、氖管、弹簧、笔尾金属体，再经过人体、大地，与电源构成闭合电路，氖管就会发光。笔尾金属体(或金属笔卡)笔尖相线中性线6.保护线和漏电保护器(1)三线插头：标有“L”字样的插头接_______ ，标有“N”字样的接_______，标有“E”字样的接_______；标着“E”的插头和用电器的__________相连，插座上相应的导线和_______相连，该插头比另外两个长，保证连接时最先和保护线相连，断开时最后和保护线分离开。(插座的接法：左零右火上接地) (2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了相线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断_____ ，对人体起保护作用 。相线中性线保护线金属外壳大地电路易错分类集训易错点1 误认为灯不发光就安全 会 易错点2 误认为空气开关跳闸就一定是短路2.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是( )BA.一定是某处发生了短路B.可能是电路中新连入了大功率的用电器C.可能是进入配电房的相线开路D.可能是进入配电房的中性线开路易错点3 不能正确判断短路位置3.家庭电路中，将台灯插入插座后，闭合开关发现灯不亮，空气开关跳闸，造成这一现象的原因是( )BA.插座处短路B.台灯的灯泡处短路C.台灯的开关处短路D.台灯的插头处短路核心考点巩固考点1 家庭电路中电流过大的原因 DA. B. C. D. 2. 周末，小明家中的电磁炉、电烤箱、电热水器和电视机同时使用。当小明启动空调时，空气开关突然跳闸，小明认为一定是空调内部短路了，你认为他的说法________（填“正确”或“不正确”），判断依据是__________________________。不正确还可能是用电器总功率过大考点2 安全用电3.徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三脚插头变为两脚插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是( )CA.①②③④B.②③④⑤C.①②④⑤D.③④⑤⑥4.［2024天津河西区期末］如图，吊扇灯是灯和吊扇的完美结合，具有装饰性和实用性。吊扇灯的灯和风扇既可独立工作，又可同时工作。图中，电路设计正确并符合安全用电原则的是( )CA. B. C. D. 5.小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是_____（填“串联”或“并联”）的。并联（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。 考点3 电流过大的防护6.［多选］对于家庭电路中的漏电保护器和空气开关的作用，以下说法正确的是( )ACDA.发生如图甲触电时，漏电保护器不起作用B.发生如图乙触电时，漏电保护器不起作用C.发生如图所示的两种触电时，空气开关都不会断开电路D.当电路发生短路时，空气开关会自动切断电路 变大相等变小短路 考点4 测电笔的使用与故障分析8.［2024青岛］下列材料中，适合做测电笔笔尖的是( )DA.塑料B.陶瓷C.玻璃D.金属9.［2024徐州］如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是( )CA.笔尖插入插座 B.笔尖接触相线C.手接触笔尖金属体 D.手接触笔尾金属体 D 了一段时间后熄灭了，他用测电笔分别测试了图中插座的下方两个孔，发现测电笔氖管都发光。若故障只有一处，下列说法正确的是( )考点5 家庭电路组成与连接 [答案] 中考新考法提升练 （1）推测：闭合开关后，调节滑动变阻器的滑片使电路中的电流增大，电路中可能会出现什么现象？[答案] 闭合开关后，调节滑动变阻器的滑片使电路中的电流增大，保险丝熔断，铜丝完好。（2）利用所学知识解释这样推测的理由。 （3）结合本实验，提出一个家庭电路中安全用电的有效措施。[答案] 家庭电路中要安装保险设备（或不能用铜丝代替保险丝）。
