2025-2026学年吉林省松原市前郭县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年吉林省松原市前郭县九年级（上）期末物理试卷-自定义类型，共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

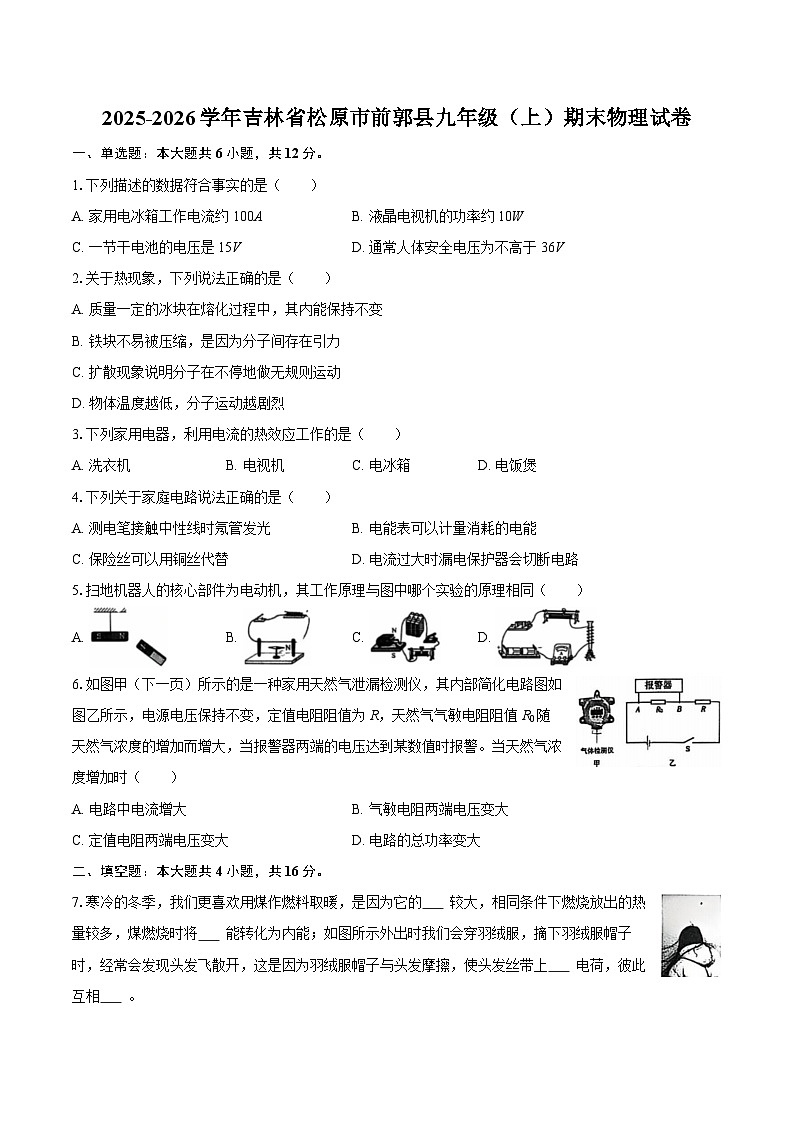

1.下列描述的数据符合事实的是（ ）
A. 家用电冰箱工作电流约100AB. 液晶电视机的功率约10W
C. 一节干电池的电压是15VD. 通常人体安全电压为不高于36V
2.关于热现象，下列说法正确的是（ ）
A. 质量一定的冰块在熔化过程中，其内能保持不变
B. 铁块不易被压缩，是因为分子间存在引力
C. 扩散现象说明分子在不停地做无规则运动
D. 物体温度越低，分子运动越剧烈
3.下列家用电器，利用电流的热效应工作的是（ ）
A. 洗衣机B. 电视机C. 电冰箱D. 电饭煲
4.下列关于家庭电路说法正确的是（ ）
A. 测电笔接触中性线时氖管发光B. 电能表可以计量消耗的电能
C. 保险丝可以用铜丝代替D. 电流过大时漏电保护器会切断电路
5.扫地机器人的核心部件为电动机，其工作原理与图中哪个实验的原理相同（ ）
A. B. C. D.
6.如图甲（下一页）所示的是一种家用天然气泄漏检测仪，其内部简化电路图如图乙所示，电源电压保持不变，定值电阻阻值为R，天然气气敏电阻阻值R0随天然气浓度的增加而增大，当报警器两端的电压达到某数值时报警。当天然气浓度增加时（ ）
A. 电路中电流增大B. 气敏电阻两端电压变大
C. 定值电阻两端电压变大D. 电路的总功率变大
二、填空题：本大题共4小题，共16分。
7.寒冷的冬季，我们更喜欢用煤作燃料取暖，是因为它的 较大，相同条件下燃烧放出的热量较多，煤燃烧时将 能转化为内能；如图所示外出时我们会穿羽绒服，摘下羽绒服帽子时，经常会发现头发飞散开，这是因为羽绒服帽子与头发摩擦，使头发丝带上 电荷，彼此互相 。

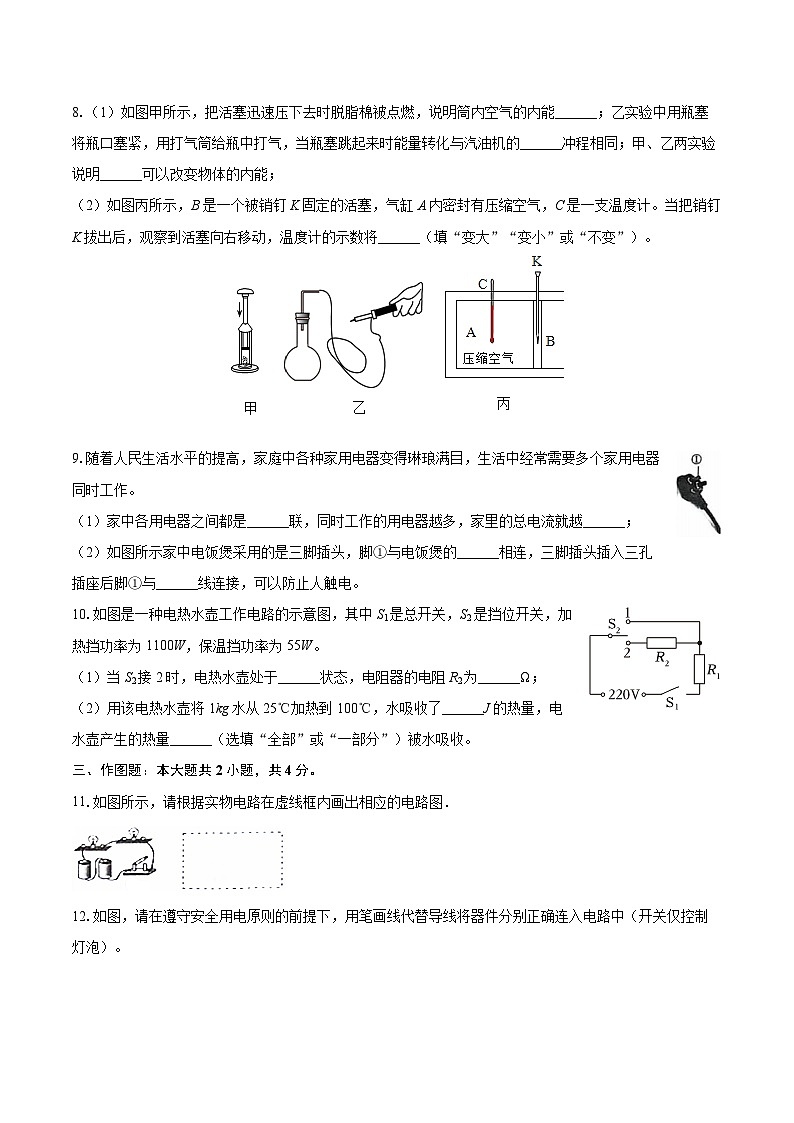

8.（1）如图甲所示，把活塞迅速压下去时脱脂棉被点燃，说明筒内空气的内能______；乙实验中用瓶塞将瓶口塞紧，用打气筒给瓶中打气，当瓶塞跳起来时能量转化与汽油机的______冲程相同；甲、乙两实验说明______可以改变物体的内能；
（2）如图丙所示，B是一个被销钉K固定的活塞，气缸A内密封有压缩空气，C是一支温度计。当把销钉K拔出后，观察到活塞向右移动，温度计的示数将______（填“变大”“变小”或“不变”）。
9.随着人民生活水平的提高，家庭中各种家用电器变得琳琅满目，生活中经常需要多个家用电器同时工作。
（1）家中各用电器之间都是______联，同时工作的用电器越多，家里的总电流就越______；
（2）如图所示家中电饭煲采用的是三脚插头，脚①与电饭煲的______相连，三脚插头插入三孔插座后脚①与______线连接，可以防止人触电。
10.如图是一种电热水壶工作电路的示意图，其中S1是总开关，S2是挡位开关，加热挡功率为1100W，保温挡功率为55W。
（1）当S2接2时，电热水壶处于______状态，电阻器的电阻R2为______Ω；
（2）用该电热水壶将1kg水从25℃加热到100℃，水吸收了______J的热量，电水壶产生的热量______（选填“全部”或“一部分”）被水吸收。
三、作图题：本大题共2小题，共4分。
11.如图所示，请根据实物电路在虚线框内画出相应的电路图．

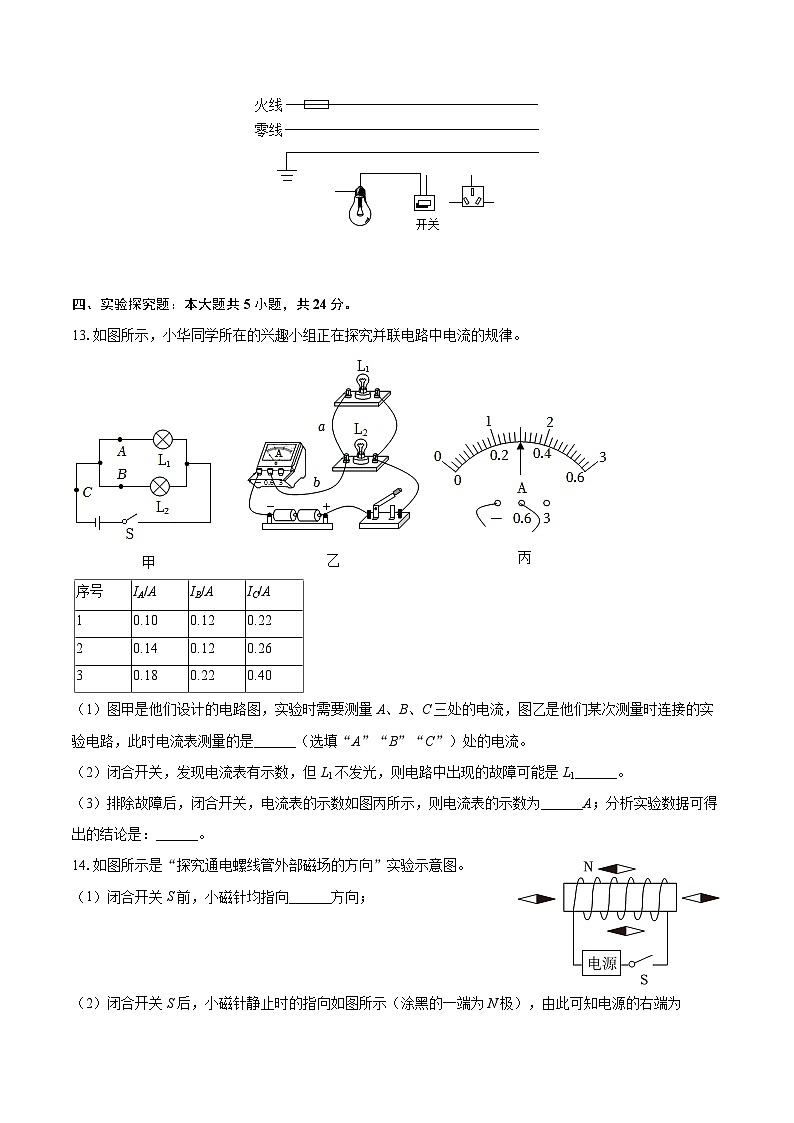

12.如图，请在遵守安全用电原则的前提下，用笔画线代替导线将器件分别正确连入电路中（开关仅控制灯泡）。
四、实验探究题：本大题共5小题，共24分。
13.如图所示，小华同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流，图乙是他们某次测量时连接的实验电路，此时电流表测量的是______（选填“A”“B”“C”）处的电流。
（2）闭合开关，发现电流表有示数，但L1不发光，则电路中出现的故障可能是L1______。
（3）排除故障后，闭合开关，电流表的示数如图丙所示，则电流表的示数为______A；分析实验数据可得出的结论是：______。
14.如图所示是“探究通电螺线管外部磁场的方向”实验示意图。
（1）闭合开关S前，小磁针均指向______方向；
（2）闭合开关S后，小磁针静止时的指向如图所示（涂黑的一端为N极），由此可知电源的右端为______极；
（3）对调电源两极，小磁针的指向随之改变，说明通电螺线管的磁场方向与______有关；
（4）通过实验可知，通电螺线管外部的磁场与______磁体相似。
15.小明在探究“电流与电阻关系”的实验时，连接了如图1所示电路。
（1）实验中滑动变阻器的作用是保护电路和______（选填“A”或“B”）；
A.控制电阻两端的电压不变
B.改变电阻两端的电压
（2）图2是根据实验数据做出的电流I和电阻R的关系图象，由此可知电阻R两端的电压为______V；实验时，直接将电阻R由5Ω更换为10Ω，为了达到实验目的，则闭合开关后，应将滑片适当向______端（选填“A”或“B”）滑动；
（3）更换电阻进行多次实验的目的是______；
（4）分析图象得到的实验结论是：______。
16.下图是同学们做“探究导体在磁场中运动时产生感应电流的条件”实验装置图。
（1）闭合开关，导体AB、灵敏电流计组成闭合回路，进行实验，实验现象如表所示：
①比较1、2、3次实验，可以得出感应电流产生的条件是：闭合电路的一部分导体在磁场中做______运动；
②比较______两次实验可知，感应电流的方向与磁场方向有关；
③小丽又做了第6次实验，她将磁铁“上S下N”放置，保持导体AB不动，而将磁铁向右运动，则灵敏电流计的指针向______偏转；
（2）另一小组同学闭合开关，水平移动导体AB，灵敏电流计的指针偏转不明显，请你提出一条改进意见：______；
（3）若将上述实验装置中的灵敏电流计换成电源，闭合开关瞬间，导体AB将会______（选填“保持静止”或“运动”）。
17.如图甲所示是小华测量小灯泡的电阻的电路图，电源电压为3V，小灯泡额定电压为2.5V。
（1）按图甲连接好电路后闭合开关，发现电流表的指针偏转如图乙所示，原因是______；
（2）排除故障，小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图丙所示。则根据记录的数据和图像可知：
①小灯泡正常发光时灯丝的电阻是______Ω；
②灯丝电阻随______的变化而变化；
③实验中所使用的滑动变阻器的最大阻值不小于______Ω；
（3）测未知电阻器的阻值Rx时，发现电流表已损坏，他设计了如图丁所示的电路图，也能测出未知电阻器的阻值Rx。实验步骤如下：
①按照电路图连接好电路；
②将滑片P移至阻值最大处，闭合开关S，读出电压表的示数U1；
③将滑片P移至阻值最小处，闭合开关S，读出电压表的示数U2；
请根据滑动变阻器最大电阻R和所测量的物理量，写出该未知电阻器阻值Rx的表达式：Rx=______。
五、计算题：本大题共2小题，共10分。
18.如图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω。只闭合开关S0时，电流表的读数为0.6A；两个开关都闭合时，电流表的读数为0.8A。求：
（1）电源电压；
（2）R2的阻值。
19.如图所示电路中，小灯泡L的规格为“2.5V 0.3A”，定值电阻的电阻R为10Ω，电源两端电压保持不变，闭合开关，小灯泡正常发光。求：
（1）小灯泡的额定功率；
（2）电路工作2min,电阻为R的定值电阻消耗的电能。
六、综合题：本大题共2小题，共4分。
20.位于新疆的塔克拉玛干沙漠，系暖温带干旱沙漠，酷暑最高地面温度达67.2℃，夜晚降至28℃，请运用物理知识分析塔克拉玛干沙漠昼夜温差大的原因。
21.小明家电暖器的电源线断了，爸爸找来其他用电器的电源线接到电暖器上，小明发现这条电源线比原来的要细很多，请你帮助小明分析一下这样做有什么安全隐患。
1.【答案】D
2.【答案】C
3.【答案】D
4.【答案】B
5.【答案】C
6.【答案】B
7.【答案】热值
化学
同种
排斥

8.【答案】增加；做功；做功；
变小
9.【答案】并；大； 金属外壳；保护
10.【答案】保温；836；
3.15×105；一部分
11.【答案】解：从电源正极出发，依次经过两个灯泡和开关，然后回到电源负极即可，如图所示：

12.【答案】解：
（1）开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套；
（2）三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。如图所示：

13.【答案】C 断路 0.3;并联电路中干路电流等于各支路电流之和
14.【答案】南北 正 电流方向 条形
15.【答案】A 2; B 寻找普遍规律 在电压一定时，通过电阻的电流与该电阻成反比
16.【答案】切割磁感线;2和4（或3和5）;左 换用磁性更强的磁体或加快导体切割磁感线的速度 运动
17.【答案】电流表正负接线柱接反了 8.33;温度;25
18.【答案】解：（1）只闭合开关S0时，电路为R1的简单电路，电流表测电路中的电流，
已知电流表的示数为0.6A，即电路中的电流为I1=0.6A，
则电源电压为：U=I1R1=0.6A×10Ω=6V；
（2）两个开关都闭合时，该电路为R1和R2的并联电路，电流表测干路的电流，
此时电流表的示数为0.8A，即干路的电流为I=0.8A，
由于并联电路中各个支路之间互不影响，所以此时通过R1的电流不变，
由并联电路的电流特点可得出通过R2的电流为：
I2=I-I1=0.8A-0.6A=0.2A，
则根据I=可得R2的阻值为：
R2===30Ω。
答：（1）电源电压为6V；
（2）R2的阻值为30Ω。
19.【答案】小灯泡的额定功率为0.75W 电路工作2min，电阻为R的定值电阻消耗的电能为75J
20.【答案】因为砂石的比热容小，在相同的条件下，白天沙漠吸收热量时温度升高得多，夜晚沙漠放出热量时温度下降得多，所以昼夜温差大。
21.【答案】导线越细电阻越大，电暖器是大功率用电器，工作时电路中电流很大。根据焦耳定律Q=I2Rt可知，在电流和通电时间一定的情况下，电源线电阻越大，产生的热量就越多，容易因温度过高而熔化绝缘皮，引发火灾。 序号
IA/A
IB/A
IC/A
1
0.10
0.12
0.22
2
0.14
0.12
0.26
3
0.18
0.22
0.40
实验次数
磁铁放置情况
导体AB运动方向
电流计指针偏转情况
1
上N下S
上下运动
不偏转
2
向左运动
向右偏转
3
向右运动
向左偏转
4
上S下N
向左运动
向左偏转
5
向右运动
向右偏转
