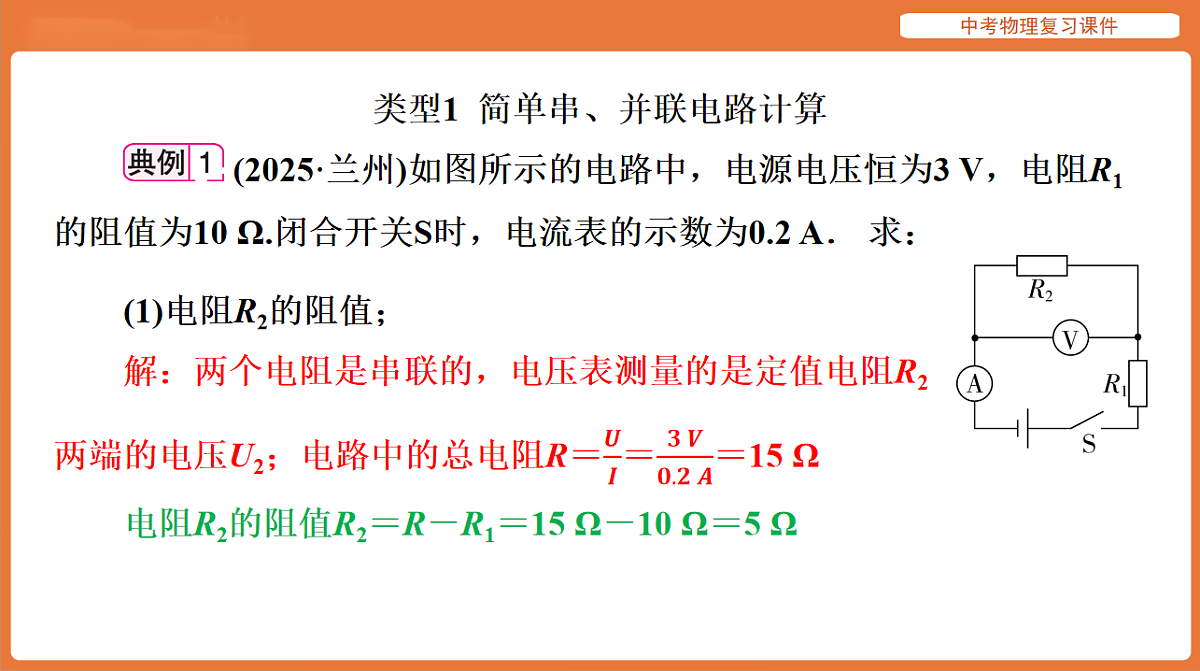

类型1 简单串、并联电路计算
　　 (2025·兰州)如图所示的电路中，电源电压恒为3 V，电阻R1的阻值为10 Ω.闭合开关S时，电流表的示数为0.2 A． 求：
　　(1)电阻R2的阻值；
　　电阻R2的阻值R2＝R－R1＝15 Ω－10 Ω＝5 Ω

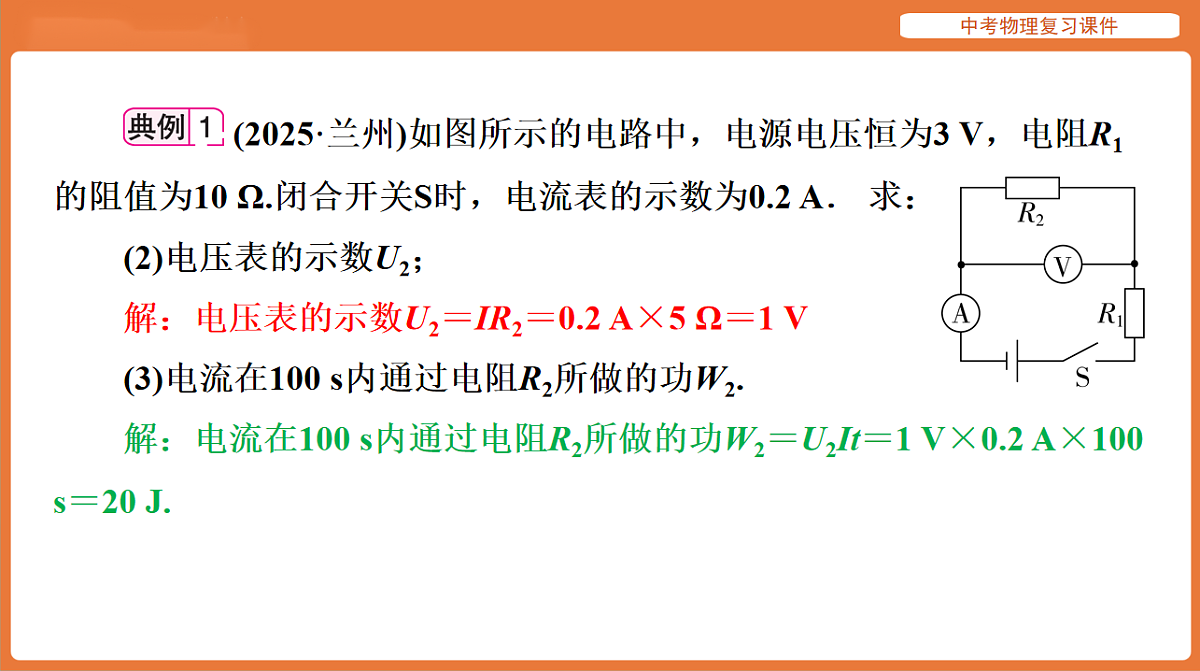

　　(2)电压表的示数U2；
　　解：电压表的示数U2＝IR2＝0.2 A×5 Ω＝1 V
　　(3)电流在100 s内通过电阻R2所做的功W2.
　　解：电流在100 s内通过电阻R2所做的功W2＝U2It＝1 V×0.2 A×100 s＝20 J.

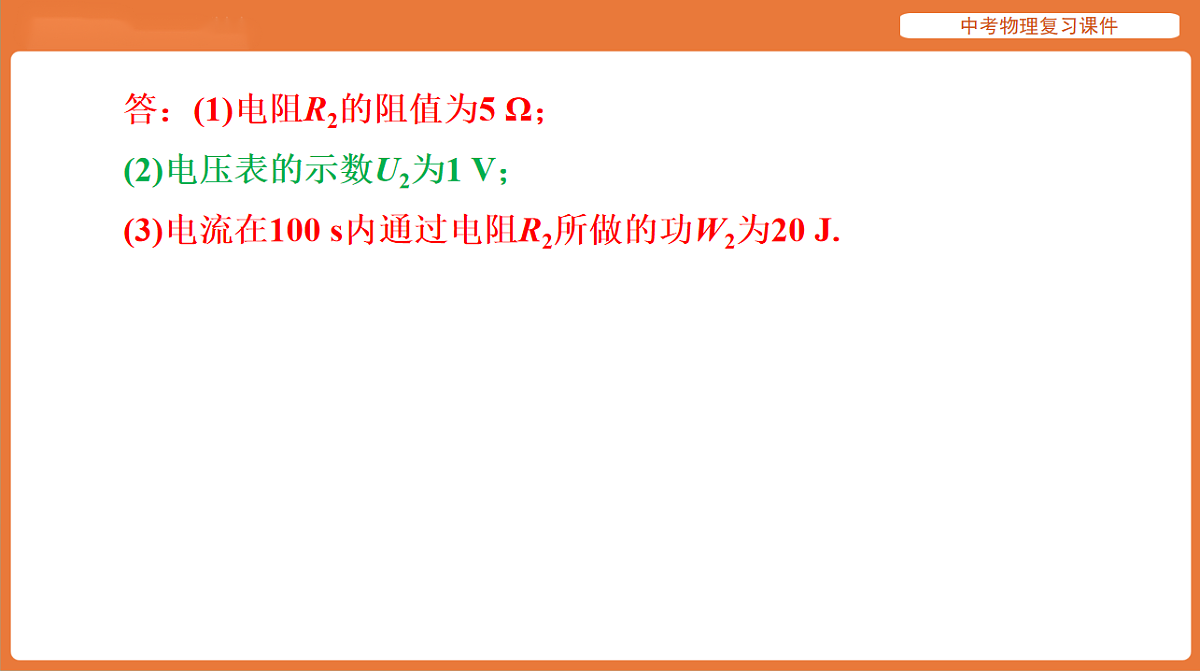

　　答：(1)电阻R2的阻值为5 Ω；
　　(2)电压表的示数U2为1 V；
　　(3)电流在100 s内通过电阻R2所做的功W2为20 J.

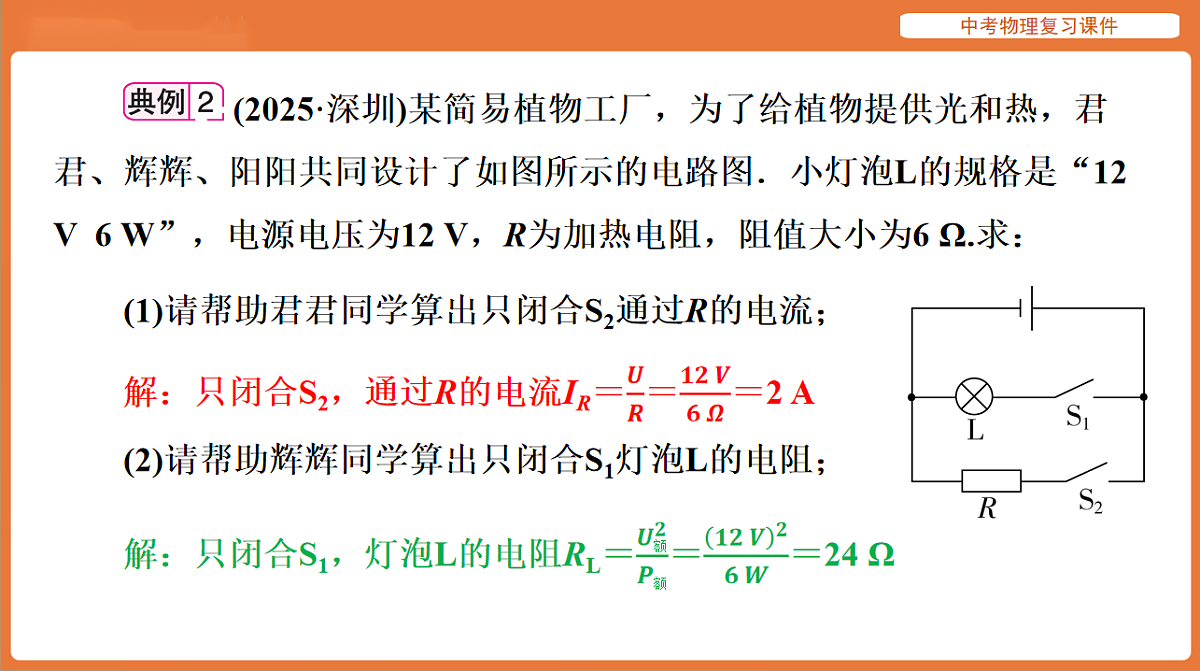

　　 (2025·深圳)某简易植物工厂，为了给植物提供光和热，君君、辉辉、阳阳共同设计了如图所示的电路图．小灯泡L的规格是“12 V 6 W”，电源电压为12 V，R为加热电阻，阻值大小为6 Ω.求：
　　(1)请帮助君君同学算出只闭合S2通过R的电流；
　　(2)请帮助辉辉同学算出只闭合S1灯泡L的电阻；

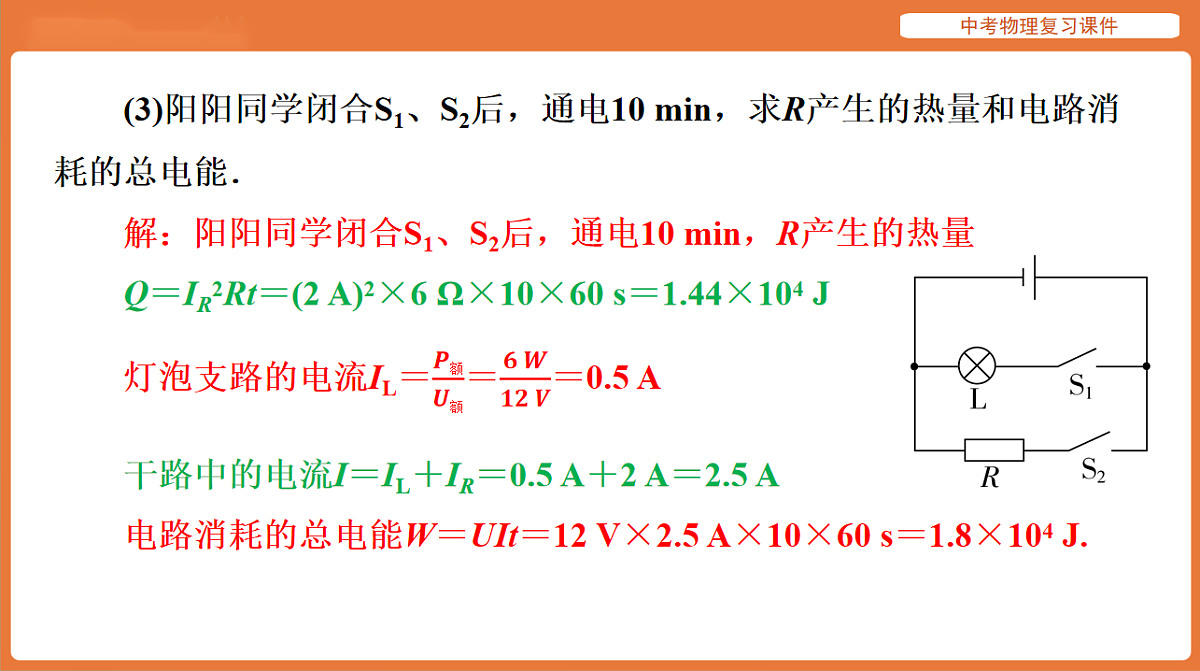

　　(3)阳阳同学闭合S1、S2后，通电10 min，求R产生的热量和电路消耗的总电能．
　　解：阳阳同学闭合S1、S2后，通电10 min，R产生的热量
　　Q＝IR2Rt＝(2 A)2×6 Ω×10×60 s＝1.44×104 J
　　干路中的电流I＝IL＋IR＝0.5 A＋2 A＝2.5 A
　　电路消耗的总电能W＝UIt＝12 V×2.5 A×10×60 s＝1.8×104 J.

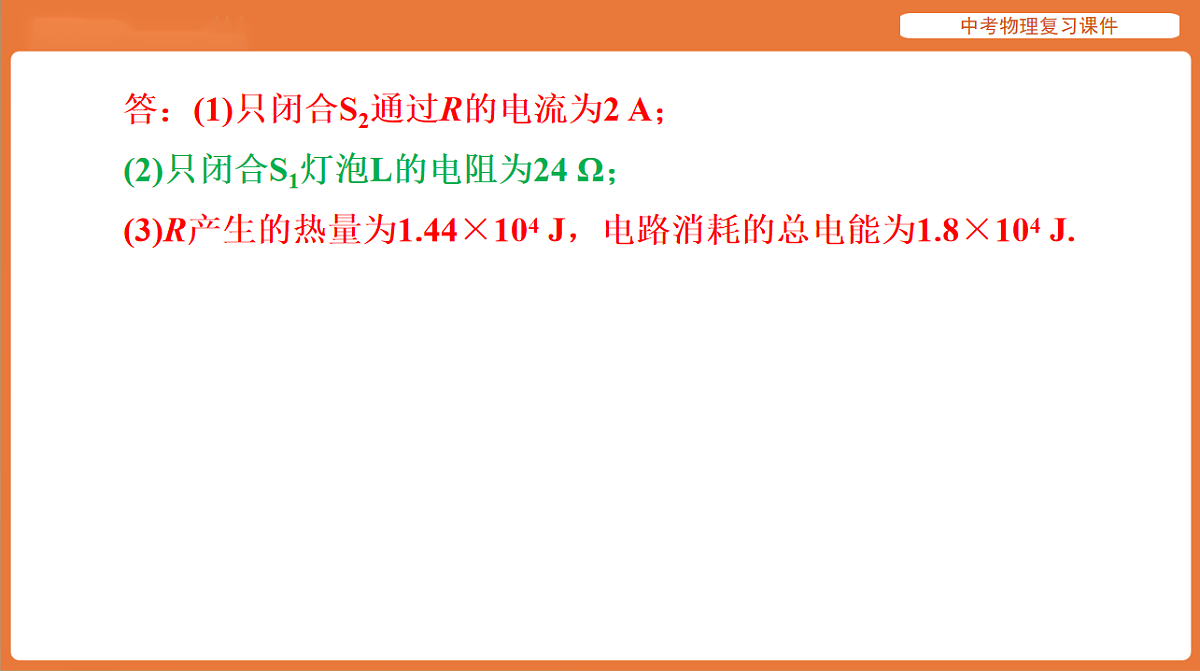

　　答：(1)只闭合S2通过R的电流为2 A；
　　(2)只闭合S1灯泡L的电阻为24 Ω；
　　(3)R产生的热量为1.44×104 J，电路消耗的总电能为1.8×104 J.
　　1． (2025·苏州)如图所示电路中，灯泡L的规格为“6 V 3 W”，闭合开关S，灯泡正常发光，电流表示数为1.5 A． 求：
　　(1)通过灯泡L的电流；
　　(2)电阻R的电功率；
　　解：根据并联电路电流规律，通过电阻R的电流IR＝I－IL＝1.5 A－0.5 A＝1 A
　　则电阻R的电功率PR＝UIR＝6 V×1 A＝6 W
　　(3)通电2 min，电路消耗的电能．
　　解：通电2 min，电路消耗的电能W＝UIt＝6 V×1.5 A×2×60 s＝1 080 J.
　　答：(1)通过灯泡L的电流为0.5 A；
　　(2)电阻R的电功率为6 W；
　　(3)通电2 min，电路消耗的电能为1 080 J.
　　2．台灯的内部简化电路如图所示．已知电源电压为220 V，灯L的阻值为2 000 Ω.求：(不考虑灯丝电阻随温度的变化)
　　(1)当灯L最亮时，通过灯L的电流；
　　(2)灯L最亮时工作100 s消耗的电能；
　　解：灯L最亮时工作100 s消耗的电能W＝UILt＝220 V×0.11 A×100 s＝2 420 J
　　(3)当通过灯L的电流为0.05 A时，滑动变阻器接入电路中的阻值．
　　解：因为滑动变阻器与灯L串联，则通过滑动变阻器的电流IR＝IL′＝0.05 A
　　滑动变阻器两端电压UR＝U－UL′＝220 V－100 V＝120 V
　　答：(1)当灯L最亮时，通过灯L的电流为0.11 A；
　　(2)灯L最亮时工作100 s消耗的电能为2 420 J；
　　(3)滑动变阻器接入电路中的阻值为2 400 Ω.
　　3．如图甲所示的电路，电源电压恒定，小灯泡L的额定电压为2.5 V，通过小灯泡L的电流与其两端电压的关系图像如图乙所示．闭合开关S时，小灯泡恰好正常发光，电流表的示数为0.75 A，求：
　　解：当闭合开关S时，小灯泡恰好正常发光，由于小灯泡与电阻并联，它们两端的电压相等且等于电源电压，即U＝U额＝2.5 V
　　解：根据图乙知，当小灯泡两端的电压为2.5 V时，通过小灯泡的电流IL＝0.25 A；根据并联电路的电流特点知，通过电阻R的电流IR＝I－IL＝0.75 A－0.25 A＝0.5 A
　　(3)通电1 min小灯泡消耗的电能．
　　解：通电1 min小灯泡消耗的电能
　　W＝UILt＝2.5 V×0.25 A×60 s＝37.5 J.
　　答：(1)电源电压为2.5 V；
　　(2)R的阻值为5 Ω；
　　(3)通电1 min小灯泡消耗的电能为37.5 J.
类型2 用电器的多挡位计算
　　 如图所示的是某款两挡电热器的简化电路，R1、R2为阻值一定的电热丝，R1＝550 Ω，R2＝44 Ω.该电热器接入电压为220 V的电路中．则：
　　(1)低温挡时电路中的电流是多少？
　　(2)高温挡时电热器的电功率是多少？
　　高温挡时电热器的电功率P＝UI＝U(I1＋I2)＝220 V×(0.4 A＋5 A)＝1 188 W
　　(3)该电热器在高温挡工作10 min，产生的热量是多少？
　　解：该电热器在高温挡工作10 min，产生的热量Q＝Pt＝1 188 W×10×60 s＝7.128×105 J.
　　答：(1)低温挡时电路中的电流为0.4 A；
　　(2)高温挡时电热器的电功率为1 188 W；
　　(3)该电热器在高温挡工作10 min，产生的热量为7.128×105 J.
　　4． 如图甲是一款采用增压技术的挂烫机，其简化电路如图乙，电源电压为220 V，R1、R2是电热丝，R1＝55 Ω，R2＝110 Ω.开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡．求：
　　(1)挂烫机处于慢热挡时，电路中的电流；
　　(2)挂烫机在慢热挡工作1 min，电热丝产生的热量；
　　解：挂烫机在慢热挡工作1 min＝60 s
　　电热丝产生的热量Q＝I2R1t＝(4 A)2×55 Ω×60 s＝5.28×104 J
　　(3)挂烫机在速热挡时的总电功率．
　　解：开关S接3、4时处于速热挡，两电热丝并联，此时
　　挂烫机在速热挡时的总电功率P＝P1＋P2＝880W＋440W＝1320W.
　　答：(1)挂烫机处于慢热挡时，电路中的电流为4 A；
　　(2)挂烫机在慢热挡工作1 min，电热丝产生的热量为5.28×104 J；
　　(3)挂烫机在速热挡时的总电功率为1 320 W．
　　5．某电饭锅的电路如图所示，发热盘内有发热电阻R1和分压电阻R2，S是温控开关，当S接1时，电饭锅处于高温挡，通过的电流为4 A；当温度达到一定值时，开关S自动切换到2，电饭锅处于保温挡，通过的电流为0.25 A． 求：
　　(1)R1的阻值；
　　(2)电饭锅高温挡的功率；
　　解：根据P＝UI可得，电饭锅高温挡的功率P高＝UI高＝220 V×4 A＝880 W
　　(3)保温16 min，分压电阻R2产生的热量．
　　保温16 min，分压电阻R2产生的热量Q2＝I保2R2t＝(0.25 A)2×825 Ω×16×60 s＝4.95×104 J.
　　答：(1)R1的阻值为55 Ω；
　　(2)电饭锅高温挡的功率为880 W；
　　(3)保温16 min，分压电阻R2产生的热量为4.95×104 J．
　　6.如图为某家用电水壶的简化电路图，如表为其铭牌的部分参数，R1、R2为发热丝，其中R2＝40 Ω.求：
　　(1)电水壶的加热功率；
　　(2)电水壶处于保温挡时，正常工作5 min消耗的电能；
　　W＝P保温t＝40 W×5×60 s＝1.2×104 J
　　(3)R1的阻值．
　　解：当开关S1闭合、S2接2时，电水壶处于保温挡，此时，电路的总电阻
　　根据串联电路的电阻特点可知，R1的阻值
　　R1＝R总－R2＝1 210 Ω－40 Ω＝1 170 Ω.
　　答：(1)电水壶的加热功率为1 210 W；
　　(2)电水壶处于保温挡时，正常工作5 min消耗的电能为1.2×104 J；
　　(3)R1的阻值为1 170 Ω.
　　7．如图甲为电热毛巾架，该毛巾架通过智能系统能够实现高温、低温挡自动切换．图乙所示为其内部电路原理图，R1、R2都为发热电阻丝；图丙为该毛巾架在正常工作20 min内电流随时间变化的图像．求：
　　(1)高温挡的功率；
　　解：根据P＝UI可知，电路中的电流越大，功率越高，故当电流为1 A时，毛巾架处于高温挡；电流为0.22 A时，毛巾架处于低温挡．高温挡的功率P高＝UI高＝220 V×1 A＝220 W
　　(2)发热电阻丝R1的阻值；
　　(3)毛巾架在高温挡正常工作10 min消耗的电能．
　　解：毛巾架高温挡正常工作10 min消耗的电能W＝P高t＝220 W×10×60 s＝1.32×105 J．
