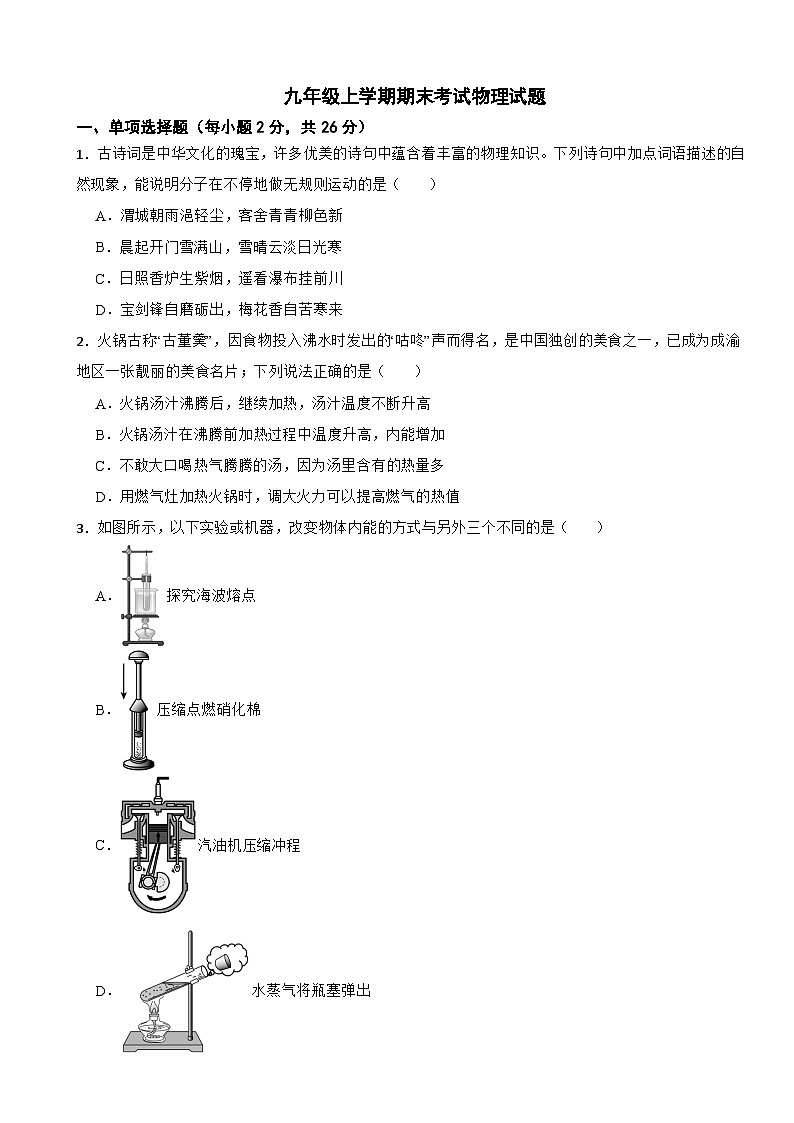

1．古诗词是中华文化的瑰宝，许多优美的诗句中蕴含着丰富的物理知识。下列诗句中加点词语描述的自然现象，能说明分子在不停地做无规则运动的是（ ）
A．渭城朝雨浥轻尘，客舍青青柳色新
B．晨起开门雪满山，雪晴云淡日光寒
C．日照香炉生紫烟，遥看瀑布挂前川
D．宝剑锋自磨砺出，梅花香自苦寒来
2．火锅古称“古董羹”，因食物投入沸水时发出的“咕咚”声而得名，是中国独创的美食之一，已成为成渝地区一张靓丽的美食名片；下列说法正确的是（ ）
A．火锅汤汁沸腾后，继续加热，汤汁温度不断升高
B．火锅汤汁在沸腾前加热过程中温度升高，内能增加
C．不敢大口喝热气腾腾的汤，因为汤里含有的热量多
D．用燃气灶加热火锅时，调大火力可以提高燃气的热值
3．如图所示，以下实验或机器，改变物体内能的方式与另外三个不同的是（ ）
A．探究海波熔点
B．压缩点燃硝化棉
C．汽油机压缩冲程
D．水蒸气将瓶塞弹出

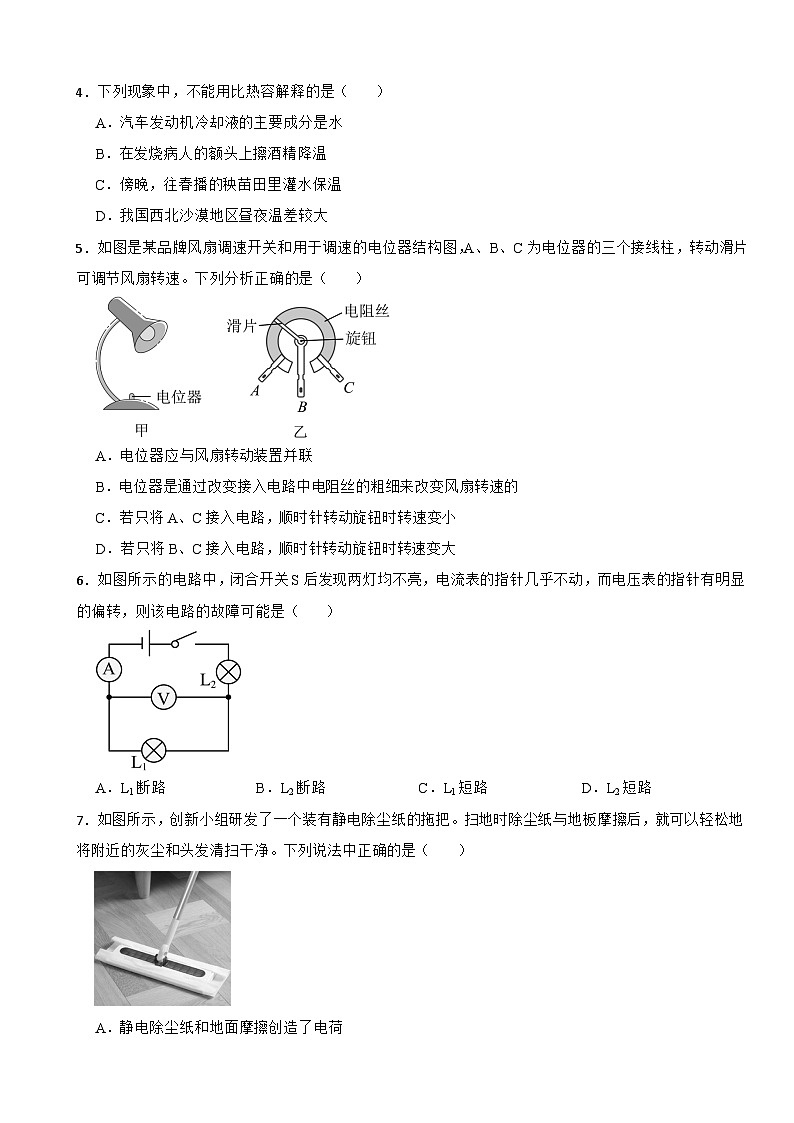

4．下列现象中，不能用比热容解释的是（ ）
A．汽车发动机冷却液的主要成分是水
B．在发烧病人的额头上擦酒精降温
C．傍晚，往春播的秧苗田里灌水保温
D．我国西北沙漠地区昼夜温差较大
5．如图是某品牌风扇调速开关和用于调速的电位器结构图，A、B、C为电位器的三个接线柱，转动滑片可调节风扇转速。下列分析正确的是（ ）
A．电位器应与风扇转动装置并联
B．电位器是通过改变接入电路中电阻丝的粗细来改变风扇转速的
C．若只将A、C接入电路，顺时针转动旋钮时转速变小
D．若只将B、C接入电路，顺时针转动旋钮时转速变大
6．如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是（ ）
A．L1断路B．L2断路C．L1短路D．L2短路

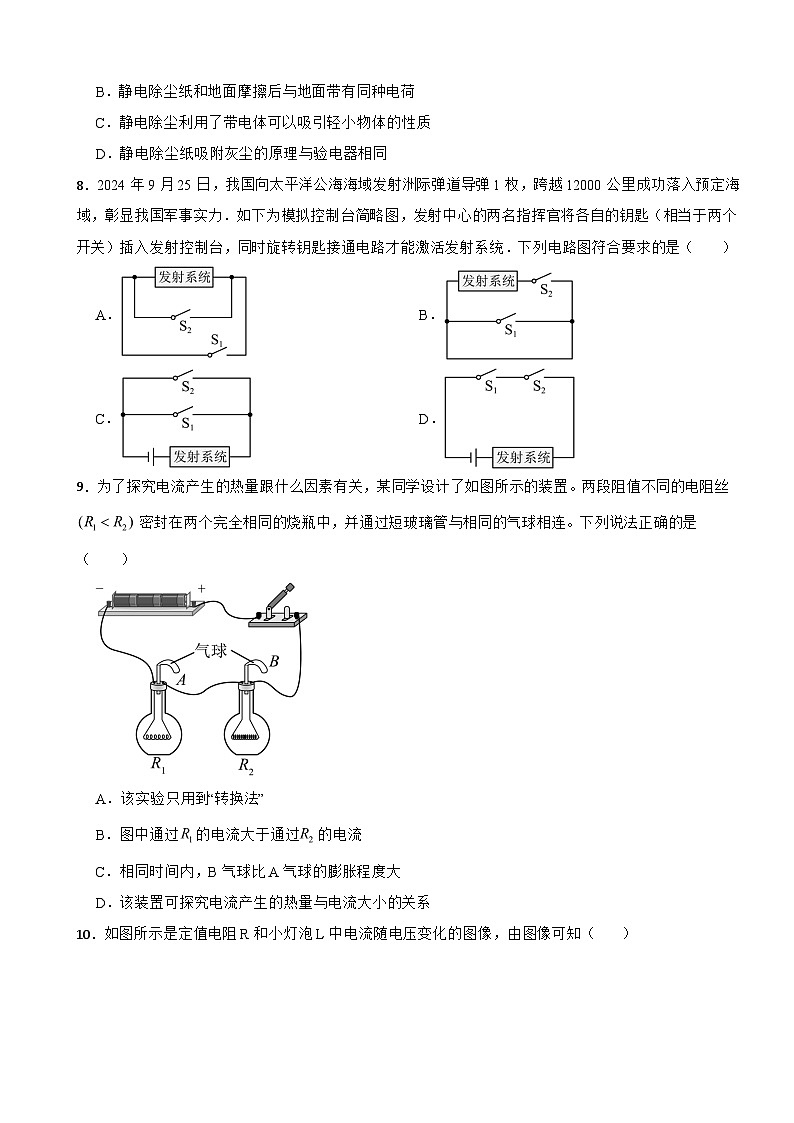

7．如图所示，创新小组研发了一个装有静电除尘纸的拖把。扫地时除尘纸与地板摩擦后，就可以轻松地将附近的灰尘和头发清扫干净。下列说法中正确的是（ ）
A．静电除尘纸和地面摩擦创造了电荷
B．静电除尘纸和地面摩擦后与地面带有同种电荷
C．静电除尘利用了带电体可以吸引轻小物体的性质
D．静电除尘纸吸附灰尘的原理与验电器相同
8．2024年9月25日，我国向太平洋公海海域发射洲际弹道导弹1枚，跨越12000公里成功落入预定海域，彰显我国军事实力．如下为模拟控制台简略图，发射中心的两名指挥官将各自的钥匙（相当于两个开关）插入发射控制台，同时旋转钥匙接通电路才能激活发射系统．下列电路图符合要求的是（ ）
A．B．
C．D．
9．为了探究电流产生的热量跟什么因素有关，某同学设计了如图所示的装置。两段阻值不同的电阻丝密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连。下列说法正确的是（ ）
A．该实验只用到“转换法”
B．图中通过的电流大于通过的电流
C．相同时间内，B气球比A气球的膨胀程度大
D．该装置可探究电流产生的热量与电流大小的关系
10．如图所示是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）
A．定值电阻的阻值为5Ω
B．乙是小灯泡的I-U图像
C．将R和L串联后电路中电流为0.4A，则电源电压为6V
D．将R和L并联接在4V的电源上，干路中的电流是1.2A
11．下列家用电器中，主要利用电流热效应工作的是（ ）
A．电饭锅B．洗衣机C．电风扇D．电视机
12．下列关于物理量的估测，符合实际的是（ ）
A．水的分子直径大约1mm
B．我国家庭用电器正常工作的电压一般是380V
C．教室里一盏照明灯正常工作时的功率约为40W
D．随着科技的发展，汽车发动机的效率可达100%
13．如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是
A．电流表示数减小，电压表示数减小
B．电流表示数增大，电压表示数增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
二、填空题（每空2分，共28分）
14．2024年10月15日，长征六号改运载火箭在太原卫星发射中心点火起飞，发射任务取得圆满成功。火箭的燃料常使用液态氢，主要是因为它的 大。火箭外壳由于与大气摩擦温度迅速升高，这是通过 的方式改变内能的。
15．某国产品牌手机具有反向无线充电功能，点击“反向无线充电”按键即可实现无线充电，该按键的功能相当于电路元件中的 。用此手机为另一部手机充电时，此手机相当于电路元件中的 。
16．英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。当一个班级扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 （选填“并”或“串”）联。播音的老师能同时控制所有扬声器的原因是开关连接在 （选填“干路”或“支路”）上。
17．如图所示，工作中的单缸四冲程汽油机正处于 冲程，该冲程中将燃气的内能转化成活塞的 能。
18．如图所示是“探究通过导体电流与电压关系”的实验数据，该实验采用的研究方法是 ，根据实验数据可看出：在电阻一定时，通过导体的电流与电压成 。
19．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则通过灯L1的电流为 A，通过灯L2的电流为 A。
20．某家用电器铭牌标识为“220V ，440W”，若此时通过用电器电流为1A，则用电器实际功率 （选填“大于”“小于”“等于”）额定功率，此时实际功率为 W。
三、作图与计算题（21题4分，22题6分，23题7分，共17分）
21．按要求作图；
（1）根据甲图中的实物连线，在虚线方框中画出对应的电路图；
（2）在乙图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S，小灯泡发光；向A端移动滑动变阻器的滑片P，小灯泡亮度不变，电流表示数变小。
22．小明家新安装了一台太阳能热水器，装500kg水，经过阳光的照射，水温由原来的20℃升高到40℃，已知（c水=4.2×103J/(kg•℃)，q焦炭=4.2×107J/kg）。求：
（1）在此过程中水吸收了多少热量?
（2）若这些热量由燃烧焦炭的火炉来提供，则需要燃烧5kg焦炭，那么火炉烧水的热效率是多大?
23．如图甲所示，电源电压，定值电阻，滑动变阻器的最大阻值为50Ω，小灯泡L上标有“6V； 3W”字样，小灯泡的图像如图乙所示。求：
（1）开关S闭合、和都断开时，调节滑动变阻器的滑片使电压表示数为4V，此时滑动变阻器接入电路中的阻值是多少？
（2）开关S、和都闭合时，整个电路消耗的最小功率是多少？
四、实验与探究题（共14分）
24．为了比较水和铁砂的吸热能力，实验小组的同学进行了如下实验：将两只完全相同的试管分别装有一定量的水和铁砂，然后将它们同时放入装有适量热水的烧杯中，再对烧杯进行加热，如图甲所示。分别记录水和铁砂温度上升10℃、20℃、30℃所需的时间，并将得到的实验数据记录在如图乙的表格中。
（1）实验时应在两个完全相同的试管中装入初温和 都相同的水和铁砂。
（2）分析表格数据可知， （选填“水”或“铁砂”）的吸热能力更强。
（3）采用如图甲所示的装置进行加热相比于用同一酒精灯分别对二者进行直接加热，下列关于甲装置优点的描述中错误的是（ ）
A．只需要组装一次实验装置即可完成实验，使操作更简单。
B．本实验中采用“水浴法”，便于控制二者升高的温度相等，使实验更准确。
C．为避免酒精灯直接加热铁砂，铁砂末温过高，超过温度计的量程，从而损坏温度计。
25．小李利用图甲所示的电路来测量小灯泡正常发光时的电功率，已知电源电压保持4.5V不变，小灯泡的额定电压为2.5V。
（1）闭合开关前，应将滑动变阻器的滑片P置于 （选填“A”或“B”）端。
（2）小李从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡的I-U图像如图乙所示，根据图像中的信息，小灯泡的额定功率为 W。
（3）由图乙计算可知，小李选用滑动变阻器的规格是下列的_______（选填字母）
A．“5Ω ； 2A”B．“15Ω ； 2A”
C．“30Ω ； 2A”D．“40Ω； 2A”
（4）关于该实验，下列说法中正确的是（ ）
A．该实验中，滑动变阻器的主要作用是改变灯L两端的电压
B．该实验可以说明小灯泡的亮度取决于小灯泡的额定功率
C．该实验电路图还可用于探究“电流与电压的关系”
D．该实验多次测量的目的是为了求平均值减小误差
五、选择题（每题2分，共10分。有的小题只有一个选项符合题目要求，有的小题有二个选项符合题目要求，全选对得2分，选对但不全得1分，有选错或者不答的得0分）
26．如图甲，用相同的加热器给初温均为20℃的A、B两种液体加热，A、B质量之比为；两种液体相同时间内吸收的热量相同，这两种液体的温度与加热时间的关系如图乙，则（ ）
A．甲图中温度计示数为58℃，乙图中B液体在90~120s温度不变，内能不变
B．0~60s，A液体吸收热量温度升高，A液体含有的热量变多
C．如果选一种液体作为散热剂，B液体更好
D．A、B两种液体的比热容之比为7︰4
27．如图所示，是甲、乙两灯的电流随两端电压变化的图像，甲灯的额定电压为6V，乙灯的额定电压为3V。在保证各元件安全的情况下，下列说法正确的是（ ）
A．甲、乙两灯的额定功率之比为3︰5
B．将两灯并联后接入电源为3V的电路中，甲灯更亮
C．将两灯串联接入同一电路，该电路的最大总功率为4W
D．将两灯串联接入同一电路，该电路允许通过的最大电流为0.6A
28．如图所示的电路，与为相同规格的两灯，下列判断不正确的是（ ）
A．只闭合，此时灯短路
B．只闭合，表有示数，表示数为0，电压表测量电源电压
C．只闭合开关，开关断开，表和表示数之差为通过灯的电流
D．只闭合，两灯并联，若此时将断开，表示数变小，表示数不变
29．图甲是小红家某型号电热加湿器的电路图，如表所示为其部分技术参数。与为发热电阻，不考虑温度对电阻的影响，且，S为开关，1、2、3为触点，通过旋转开关S可实现档位之间的切换。图乙是某次使用电热加湿器在额定电压下工作21min的图象，这段时间加热产生的热量有80%被水吸收（不计热量散失）。关于该电热加湿器，下列说法中正确的是（，）（ ）
A．电阻的阻值为110Ω
B．开关拨到触点3，电热加湿器处于“高挡”
C．该电热加湿器处于“低挡”位置时的发热功率为220W
D．若注水仓中注满初温为20℃的水，此次21min的加热可使水温升高17.6℃
30．如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样（忽略灯泡电阻随温度的变化），电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为120Ω。当只闭合S和，移动滑动变阻器的滑片P时，滑动变阻器两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由增大到时，电流表示数变化了0.2A，则下列说法中正确的是（ ）
A．定值电阻的阻值为20Ω
B．定值电阻与的比值为2∶1
C．只闭合S和，在保证电路安全情况下，电压表示数变化范围为8V~15V
D．只闭合S和，在保证电路安全情况下，电路总功率变化范围为1.8W~10.8W
六、综合题（第6题每空1分，第7题6分，共10分）
31．某科技小组设计了一个记录传送带上输送产品数量的计数装置，其原理如图甲、乙电路所示，已知电源电压U1=12V，U2=6V，电阻箱R2调到200Ω，R是个标有“6V3W”的自动计数器，R1是一种光敏元件，每当传送带上的产品均匀通过时，射向R1的红外线会被产品挡住，其电阻会变大，信号触发器两端的电压U0=UAB时，就使乙图电路中的开关S2闭合，使自动计数器计数一次。图丙是对产品输送计数项目进行测试后，信号触发器记录的某段时间AB间的电压（R2两端的电压）随时间变化的图像；
（1）自动计数器正常工作时的电流为 A；
（2）关于该自动计数装置，下列说法中正确的是（ ）
A．光敏电阻 R1的阻值随光照强度的增强而增大
B．0~0.36s阶段为产品未挡住射向R1的红外线的阶段
C．产品挡住射向R1的红外线时，R1两端的电压会变小
D．产品没有挡住射向R1的红外线时，R1的阻值为2000Ω
（3）如丙图，传送带匀速输送产品连续工作3min，自动计数器消耗的电能为 J；
（4）由于整个装置工作时间较长，导致U1逐渐减小，现场又没有适合的电源更换，为了能使计数器正常工作，可以对图甲电路做的调节是 。
32．很多电子测量设备都应用了滑动变阻器以及半导体材料。如图甲是体检中心身高体重测量仪，其电路原理如图乙所示。已知电源的电压为18V保持不变，电压表量程为0~15V。电流表量程为0~0.6A，分度值为0.02A。滑动变阻器是竖直固定放置的电阻棒，总长50cm，其阻值与长度成正比，滑片P可以随身高的变化竖直上下移动。电源的电压为3V保持不变，脚踏板下方有一压敏电阻R，其阻值随压力F大小变化规律如图丙所示。R上表面为测量时站立的踏板，与电阻棒下端b点的竖直距离为1.5m。闭合开关，身高的小吴站在踏板上时，电流表的示数为0.25A，电压表示数为9V，电流表的示数为0.45A。求：
（1）小吴的重力；
（2）求的最大阻值和电路安全前提下本仪器的身高测量范围；
（3）小吴觉得该仪器身高测量范围太小，提出用电阻替换，使得滑片P可以滑至a点、b点都能保证电路安全，求的取值范围。
答案
1．【答案】D
【解析】【解答】解：A、渭城朝雨浥轻尘，客舍青青柳色新，说明轻尘在做机械运动，故A不符合题意；
B、晨起开门雪满山，雪晴云淡日光寒，下雪也是机械运动，故B不符合题意；
C、日照香炉生紫烟，遥看瀑布挂前川，属于机械运动，故C不符合题意；
D、宝剑锋自磨砺出，梅花香自苦寒来，梅花的香味说明分子都在不停地做无规则运动，故D符合题意。
故选：D。
【分析】 一切物质的分子都在不停地做无规则运动。
2．【答案】B
【解析】【解答】 解：A、汤汁沸腾后，仍然持续加热，持续吸热，汤汁温度保持不变，故A错误；
B、火锅汤汁在沸腾前加热过程中，吸收热量，温度升高，内能增加，故B正确；
C、热量是过程量，不能说“含有的热量”，故C错误；
D、燃气的热值与燃烧情况无关，调大火力后燃气的热值不变，故D错误。
故选：B。
【分析】 （1）液体沸腾的特点：达到沸点，继续吸热，温度不变；
（2）物体吸收热量，内能增加；
（3）热量是指在热传递或做功的过程中，内能改变的多少；
（4）燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
3．【答案】A
【解析】【解答】A．探究海波熔点，酒精灯的温度高与海波的温度，二者存在温度差，通过热传递改变物体的内能，属于能量的转移；
B．用力将活塞迅速压下，活塞的机械能转化为空气的内能，属于做功改变物体的内能；
C．汽油机压缩冲程的能量转化为做功改变物体的内能；
D．试管水蒸气冲开木塞的能量转化为内能转化为机械能，
综上所述，A与BCD改变物体的内能方式不同，故A符合题意；BCD不符合题意。
故选A。
【分析】改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能。
4．【答案】B
【解析】【解答】解：A、汽车散热器常用水作为冷却剂，因为水的比热容较大，故A错误；
B、在发烧病人的额头上擦酒精进行物理降温，是利用酒精蒸发吸热的原理，故B正确；
C、晚上向秧苗田里灌水，因为水的比热容比较大，可以放出更多的热量以防冻坏秧苗，故C错误；
D、沙子比热容小，我国西北沙漠地区日夜温差较大，故D错误。
故选：B。
【分析】 水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析。
5．【答案】D
【解析】【解答】解：A、并联电路互不影响，电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与风扇转动装置串联，故A错误；
B、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变风扇转速的目的，故B错误；
C．若只将A、C接入电路，电位器的全部电阻丝都接入电路，顺针转动旋钮时，接入电路中的电阻不变，不能改变电路的电流，所以不能改变风扇的转速，故C错误；
D．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，风扇转速变大，故D正确。
故选：D。
【分析】 （1）电位器的实质是滑动变阻器，滑动变阻器是应该改变连入电路中电阻的大小来改变电路中电流的大小的；电位器串联在电路中能改变电路中电流的大小；
（2）根据电位器的连接方式、滑片的移动方向分析电路中电流的变化和灯泡亮度的变化。
6．【答案】A
【解析】【解答】 闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转， 所以用电器断路，使得电压表串联在电路中，故A正确，BCD错误；
综上选A。【分析】电路的故障分析： 题目中电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外 ，表明电压表接入电路，所以和电压表并联的用电器断路。
7．【答案】C
【解析】【解答】 解：A、静电除尘纸和地面摩擦时电子发生了转移，故A错误；
B、静电除尘纸与地面带上异种电荷，故B错误；
C、静电除尘纸与地面摩擦后带电，能吸引轻小物体，故C正确；
D、静电除尘纸吸引灰尘是由于带电体可以吸引轻小物体，验电器是利用同种电荷相互排斥的原理来工作的，故D错误。
故选：C。
【分析】 （1）摩擦起电的实质是电子的转移；
（2）同种电荷相互排斥，异种电荷相互吸引；
（3）带电体可以吸引轻小物体；
（4）验电器是利用同种电荷相互排斥的原理来工作的。
8．【答案】D
【解析】【解答】根据要求，两名指挥官将各自的钥匙插入控制台，接通电路，才能激活发射系统，则两个开关串联，互相影响，同时闭合，控制发射系统工作，故ABC不符合题意，D符合题意。
故选D。
【分析】两人的钥匙同时接入电路中，电路才能接通，则电路是串联的。
9．【答案】C
【解析】【解答】 解：A．电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变；实验中控制电流和通电时间相同，所以还采用了控制变量法，故A错误；
B．电阻丝串联，故通过电阻的电流相同，故B错误；
C．电阻丝串联，电流和通电时间相同，由Q=I2Rt可知，R2产生的热量更多，气体受热膨胀的程度更大，所以B气球比A 气球的膨胀程度大，故C正确；
D．串联电路电流相同，所以该装置不可探究电流产生的热量与电流大小是否有关，但可用于探究电流产生的热量与电阻大小是否有关，故D错误。
故选：C。
【分析】 （1）（4）甲中两电阻丝串联，乙中两电阻丝并联，根据串联电路电压的规律和欧姆定律，判断通过甲图R1的电流与通过乙图R1的电流大小关系，结合控制变量法分析；
电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变；本题中电流产生的热量的多少不能直接观察到，通过气球膨胀的大小来比较，这种方法是转换法；
（2）电阻丝串联，故电流相同；
（3）根据Q=I2Rt比较甲图中两个电阻丝产生热量的大小关系，结合转换法回答。
10．【答案】D
【解析】【解答】 解：AB、由欧姆定律可知，导体的电阻一定时，通过它的电流和它两端的电压成正比，由图可知，乙是定值电阻R的I-U图像，则甲是灯泡L的I-U图象；
由图象可知，定值电阻R两端的电压为UR=4V时，通过R的电流为IR=0.4A，由可得，定值电阻R的阻值为：，故AB错误；
C、串联电路中各处的电流相等，当通过电路的电流为0.4A时，通过L与R的电流均为0.4A，
由图象可知，此时灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U=UL+UR=1V+4V=5V，故C错误；
D、并联电路各支路两端的电压相等，且等于电源电压，当电源电压为4V时，L与R两端的电压均为4V，
由图象可知，此时通过L的电流为IL=0.8A，通过R的电流为IR=0.4A，由并联电路的电流特点可知干路的电流为：I=IL+IR=0.8A+0.4A=1.2A，故D正确。
故选：D。
【分析】 （1）由欧姆定律可知，导体的电阻一定时，通过它的电流与它两端的电压成正比。结合图特点可知R与L的I-U图象；由图象数据和欧姆定律求定值电阻的阻值；
（2）串联电路中各处的电流相等，由图象可知当通过电路的电流为0.4A时，R与L两端的电压，根据串联电路电压规律计算电源电压；
（3）并联电路各支路两端的电压相等，且等于电源电压，由图象可知当电源电压为4V时，通过L和R的电流，并联电路中干路电流等于各支路电流之和，据此求出干路电流。
11．【答案】A
【解析】【解答】A．电饭锅是利用电流的热效应，故A符合题意；
BC．洗衣机、电风扇工作的能量转化为电能转化为机械能，故BC不符合题意；
D．电视机工作的能量转化为电能转化为光能和声能，故D不合题意。
故选A。
【分析】电流热效应工作的原理为：Q=I2Rt，常见应用有电饭锅、电热水器等。
12．【答案】C
【解析】【解答】 解：A、水的分子直径大约10-10m=10-7mm，故A不符合实际；
B、我国家庭用电器正常工作的电压一般是220V，故B不符合实际；
C、教室里一盏照明灯正常工作时的功率约为40W，故C符合实际；
D、由于散热和摩擦的存在，汽车发动机的效率不可能达到100%，故D不符合实际。
故选：C。
【分析】 首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。
13．【答案】A
【解析】【解答】 解：BD、从图中看出，定值电阻R0与滑动变阻器R串联，电压表与R0并联，测R0两端的电压，电流表测电路中的电流，当滑片P向右移动时，电路的总电阻变大，
由可知，电路中的电流减小，即电流表的示数减小，故BD错误；
AC、由欧姆定律U=IR可知，R0两端的电压减小，即电压表的示数减小，故A正确、C错误。
故选：A。
【分析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化。
14．【答案】热值；做功
【解析】【解答】 解：火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，与其他燃料相比，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
火箭在进入大气层后，克服摩擦做功，使火箭的内能增加、温度升高，是利用做功的方式改变内能的。
故答案为：热值；做功。
【分析】 热值是燃料的一种特性；在完全燃烧相同质量的不同燃料时，热值越大的燃料燃烧释放出的热量越多；
改变物体内能的方法：一是做功（能量的转化），二是热传递（能量的转移）。
15．【答案】开关；电源
【解析】【解答】 解：华为手机具有反向无线充电功能，点击“无线反向充电”按键即可实现无线充电，说明该按键对电路起到控制作用，在电路中相当于开关；
用一台华为手机为一台小米手机充电时，华为手机提供电能，在电路中相当于电源；小米手机消耗电能，在电路中相当于用电器。
故答案为：开关；电源。
【分析】电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作。
16．【答案】并；干路
【解析】【解答】当一个班级扬声器发生断路故障时，不影响其他班级，所以用电器互不影响，因此它们属于并联。 播音的老师能同时控制所有扬声器的原因是开关连接在干路上。
【分析】电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
17．【答案】做功；机械
【解析】【解答】解：进气门和排气门都是关闭的，火花塞正在点火，活塞下行，所以这个冲程是做功冲程；
做功冲程把内能转化为机械能。
故答案为：做功；机械。【分析】 由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程，四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能。
18．【答案】控制变量法；正比
【解析】【解答】 解：本实验研究电流与电压之间的关系，需要控制电阻的阻值不变，所采用的方法是控制变量法；由表格数据可知，每组电压与电流的比值为定值，所以可得结论：电阻一定时，通过导体的电流跟导体两端的电压成正比。
故答案为：控制变量法；正比。
【分析】 研究一个物理量与多个因素的关系时，一般要用到控制变量法；分析表格中数据，得出结论。
19．【答案】1.2；0.3
【解析】【解答】甲图中，两灯泡并联，电流表A1测干路电流，A2测灯泡L2支路电流，电流表指针偏转均如图乙，根据并联电路中电流规律，电流表A1选用大量程，分度值是0.1A，读数为1.5A，电流表A2选用小量程，分度值是0.02A，读数为0.3A，即灯泡L2的电流是0.3A，则通过灯L1的电流为
。故第1空填：1.2；第2空填：0.3。
【分析】根据并联电路电流规律，判断电流表量程，结合指针位置，测量电流。
20．【答案】小于；110
【解析】【解答】解：家用电器铭牌标识为“220V 440W”，其额定电流：，则通过用电器电流为1A时用电器实际功率小于额定功率，实际电流是额定电流的一半，根据P=I2R可知此时实际功率为。
故答案为：小于；110。
【分析】 家用电器铭牌标识为“220V 440W”，根据P=UI计算其额定电流，比较大小可知通过用电器电流为1A时用电器实际功率与额定功率的大小；
根据实际电流与额定电流的比例关系结合P=I2R计算此时的实际功率。
21．【答案】（1）
（2）
【解析】【解答】解：（1）从正极开始，依次连接灯泡、电流表、开关，回到负极，电压表并联在灯泡两端，如图：
（2） 闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，说明灯的电压不变；电流表示数变小，由欧姆定律可知，说明变阻器连入电路中的电阻变大，且滑片右边电阻丝连入电路中，电流表与变阻器串联后与灯并联，如下左图所示；
故答案为：（1）；（2）。
【分析】（1）由实物图可知，灯泡、电流表与开关串联，电压表测量灯泡两端的电压。
（2）并联电路各支路电压相等，根据闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，确定灯的连接及变阻器的连接，因电流表示数变小，根据欧姆定律和电阻的并联规律，电流表可以测通过变阻器的电流或干路的电流，据此连接实物图。
（1）由甲图可知，电源正极出来接小灯泡，后接电流表，再连接开关回到电源负极，电压表并联在小灯泡两端，测量小灯泡两端电压，依次画出电路图，如图所示
（2）在乙图所示的电路中，闭合开关S，小灯泡发光；向A端移动滑动变阻器的滑片P，小灯泡亮度不变，电流表示数变小，说明变阻器接入电路中的阻值变大，故应将变阻器的右下接线柱（即D端）与电流表负接线柱相连，如图所示
22．【答案】（1）解：水吸收的热量：Q吸=c水m水（t-t0）=4.2×103 J/（kg•℃）×500kg×（40℃-20℃）=4.2×107J；
​​​
（2）解：焦炭完全燃烧放出的热量：Q放=m焦炭q焦炭=5kg×4.2×107J/kg=2.1×108J；
火炉烧水的热效率：。
【解析】【分析】 （1）知道水的质量、比热容、初温和末温，利用Q吸=cm（t-t0）求水吸收的热量；
（2）知道焦炭的质量、热值，利用Q放=mq求出焦炭完全燃烧放出的热量；火炉烧水的热效率等于水吸收的热量与焦炭完全燃烧放出热量的比值。
（1）水吸收的热量
（2）5kg焦炭完全燃烧放出的热量
火炉烧水的热效率
23．【答案】（1）解：开关S闭合、S1和S2都断开时，灯泡和滑动变阻器串联，电压表测量灯泡两端的电压，调节滑动变阻器的滑片使电压表示数为4V，从图中可知电路电流为0.4A，
根据串联电路的电压特点可知此时滑动变阻器两端的电压U2=U-UL=10V-4V=6V，
根据欧姆定律可知滑动变阻器接入电路中的阻值
（2）解：开关S、S1和S2都闭合时，定值电阻和滑动变阻器并联，根据可知总电阻最大时，总功率最小。
根据可知整个电路消耗的最小功率是。
【解析】【分析】 （1）开关S闭合、S1和S2都断开时，灯泡和滑动变阻器串联，电压表测量灯泡两端的电压，调节滑动变阻器的滑片使电压表示数为4V，从图中可知电路电流，根据串联电路的电压特点可知此时滑动变阻器两端的电压，根据欧姆定律可知滑动变阻器接入电路中的阻值；
（2）开关S、S1和S2都闭合时，定值电阻和滑动变阻器并联，根据可知总电阻最大时，总功率最小。根据可知整个电路消耗的最小功率。
（1）开关S闭合，和都断开时，电路为灯泡与串联，电压表测灯泡两端电压，当电压表的示数为4V时，据乙图可知，电路中的电流0.4A，滑动变阻器两端电压为
则滑动变阻器接入电路的阻值
（2）开关和都闭合时，电路为与并联，要使整个电路消耗功率最小，则接入阻值最大，的最大阻值为，的功率为
的功率为
整个电路消耗的最小功率
24．【答案】（1）质量
（2）水
（3）B
【解析】【解答】解：（1）为了使实验具有可比性，需要确保实验前在试管中装入的水和铁砂具有相同的初温和质量；
（2）分析实验数据，可以看到使水和铁砂升高相同的温度，水需要更长的加热时间，这说明水需要吸收更多的热量。因此，可以得出结论：水的吸热能力比铁砂强；
（3）相比于用同一酒精灯分别对二者进行直接加热，更容易控制水和食用油的加热时间，而不是便于控制二者升高的温度相等，故B错误，AC正确；
故选：B。
故答案为：（1）质量；（2）水；（3）B。
【分析】 （1）比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（2）用同一酒精灯同时加热时，更容易控制水和食用油的加热时间。
（1）为公平比较同等温度升高所需的热量，必须确保两试管中水和铁砂的初温相同、质量相同。
（2）从实验数据看，水温升同样 10℃、20℃、30℃所需时间远大于铁砂，说明升高相同温度时，水吸收的热量更多，故水的比热容更大，吸热能力更强。
（3）A、B 两项均是水浴加热的常见优点；C 项所述“直接加热铁砂会导致温度过高而损坏温度计”不符合本实验常规操作，属于错误说法。
故选C。
25．【答案】（1）B
（2）0.75
（3）D
（4）A
【解析】【解答】 解：（1）闭合开关前，应将滑动变阻器的滑片P置于B端，这样其接入电路的阻值最大；
（2）已知小灯泡的额定电压为2.5V，如图乙所示，当小灯泡两端的电压为2.5V时，流过的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；
（3）当电路中电流最小时，滑动变阻器处于最大阻值，由图乙可知，电路中的电流最小值为：I最小=0.1A，
此时小灯泡两端的电压为0.5V，根据串联分压可知，滑动变阻器两端的电压为：U滑=4.5V-0.5V=4V，
则滑动变阻器的最大阻值为：，
因此，小李选用滑动变阻器的规格“40Ω 2A”，故选：D。
（4）A、该实验中，滑动变阻器的主要作用是改变灯L两端的电压，从而测量小灯泡的额定功率和实际功率，故A正确；
B、小灯泡的亮度取决于小灯泡的实际功率，而不是额定功率，故B错误；
C、小灯泡灯丝的电阻会随温度的改变而改变，所以该实验电路图不能用于探究“电流与电压的关系”，故C错误；
D、该实验多次测量的目的是为了探究小灯泡在不同电压下的实际功率，而不是为了求平均值减小误差，故D错误。
故答案为：（1）B；（2）0.75；（3）D；（4）A。
【分析】 （1）闭合开关前，滑动变阻器的滑片应置于最大阻值处；
（2）知道小灯泡的额定电压，从图乙中读出额定电压下的电流，利用P=UI可计算额定功率；
（3）当电路中电流最小时，滑动变阻器处于最大阻值，根据图乙中的数据可计算此时的电阻，从而判断滑动变阻器的规格；
（4）根据对滑动变阻器的实验中的作用，实验的目的等，可对选项中的表述做出判断。
（1）闭合开关前，应将滑动变阻器的滑片P置于阻值最大的B端。
（2）由图乙得，灯泡的电压为2.5V时，电流为0.3A，小灯泡的额定功率为
（3）变阻器与灯泡串联，当电路中电流最小为0.1A时，灯泡的电压为0.5V，由串联电路电压特点得，此时变阻器的电压为
由欧姆定律得，此时变阻器接入电路中电阻为
故变阻器应选用“40Ω； 2A”，故ABC不符合题意，D符合题意。
故选D。
（4）A．该实验中，滑动变阻器的主要作用是改变灯L两端的电压，使灯泡的电压达到额定电压，故A正确；
B．该实验可以说明小灯泡的亮度取决于小灯泡的实际功率，故B错误；
C．探究“电流与电压的关系”，要控制电阻不变，改变电阻两端的电压；灯泡的电压、电流改变，电功率改变，灯丝的温度改变，灯丝电阻改变，故该实验的电路图无法探究“电流与电压的关系”，故C错误；
D．该实验多次测量的目的是为了避免偶然性，得到普遍规律，故D错误。
故选A。
26．【答案】D
【解析】【解答】 解：A、甲图中温度计的分度值为1℃，示数为58℃；乙图中B液体在90～120s处于沸腾过程中，该过程吸收热量，内能增加，温度不变，故A错误；
B、0～60s，A液体吸收热量，温度升高，内能增加，热量是过程量，不能说含有热量，故B错误；
CD、用相同的加热器加热，相同时间A、B吸收的热量相等；0～60s，A、B升高的温度相同，A、B质量之比为mA：mB=4：7，由Q吸=cmΔt可知，cA：cB=mB：mA=7：4；如果选一种液体作为散热剂，选择比热容较大的A液体，故C错误、D正确。
故选：D。
【分析】 （1）先确定甲图中温度计的分度值，再根据液面位置读数；液体在沸腾过程中，吸收热量、内能增加、温度不变；
（2）热量是过程量，不能用具有、含有来修饰；
（3）用相同的加热器加热，相同时间A、B吸收的热量相等；0～60s，A、B升高的温度相同，知道A、B质量之比，利用Q吸=cmΔt可得比热容之比；如果选一种液体作为散热剂，选择比热容较大的液体。
27．【答案】C
【解析】【解答】 解：A、甲灯的额定电压为6V，额定电流为0.5A，乙灯的额定电压为3V，额定电流为0.6A，
则额定功率分别为：P甲额=U甲额I甲额=6V×0.5A=3.0W，P乙额=U乙额I乙额=3V×0.6A=1.8W，
所以，P甲额：P乙额=3.0W：1.8W=5：3，故A错误；
B、将两灯并联后接入电源为3V的电路中，则它们两端电压相等都为3V，由图象可知通过甲、乙两灯的电流分别为0.3A、0.6A，乙灯的电流较大，根据P=UI可知乙灯的功率较大，故乙灯更亮，故B错误；
CD、将两灯串联接入同一电路，因甲灯的额定电流小于乙灯的额定电流，则该电路允许通过的最大电流为I=I甲额=0.5A，故D错误；
由图象可知甲、乙两灯的电压分别为6V、2V，则电源电压为：U=U甲+U乙=6V+2V=8V，则总功率P=UI=8V×0.5A=4W，故C正确。
故选：C。
【分析】 （1）根据甲、乙两灯的额定电压由图知甲、乙灯的额定电流，根据P=UI可知甲、乙两灯的额定功率之比；
（2）将两灯并联后接入电源为3V的电路中，则它们两端电压相等，结合图象读出各自的电流，然后根据P=UI比较灯泡的功率，即可判断亮度；
（3）将两灯串联接入同一电路，根据串联电路的电流特点和串联电路电压的特点确定电路中的电压、电流大小，然后根据P=UI求出最大总功率。
28．【答案】B
【解析】【解答】 解：AB．只闭合S1、S3，电路为L1的简单电源，灯L2短路，A1表有示数，A2表也有示数，故AB错误；
CD．只闭合开关S1、S2，电路为并联电路，电流表A1测量干路电流，电流表A2测量L1所在支路电流，A1表和A2表示数之差为通过灯L2的电流，故C正确；只闭合开关S1、S2，电路为并联电路，电流表A1测量干路电流，电流表A2测量L1所在支路电流，若此时将S2断开，因并联电路各支路互不影响，所以电流表A2示数不变；并联电路干路电流等于支路电流之和，此时L2所在支路电流减为0，所以A1示数变小，故CD正确。
故选：CD。
【分析】（1）只闭合开关S1、S2，电路为并联电路，电流表A1测量干路电流，电流表A2测量L1所在支路电流，若此时将S2断开，根据并联电路各支路互不影响，判断出电流表A2示数的变化，由并联电路干路电流等于支路电流之和判断出干路电流的变化；
（2）只闭合S1、S3，电路为只有L1的简单电源，电压表测量电源电压，接着断开S3闭合S2，电路为并联电路，电压表仍测量电源电压。
29．【答案】A,B,D
【解析】【解答】 解：ABC、由图甲知，开关S接1触点时，电路断路，为关；接2触点时两电阻串联，接3触点时只有R1接入电路；
电源电压一定，由可知，接2触点时电阻最大，总功率最小，为低挡；接3触点时电阻最小，总功率最大，为高挡，故B正确；由表格数据知，高挡功率：P高=440W，由可得R1的阻值：，
由题可知，电阻R2的阻值为：R2=3R1=3×110Ω=330Ω，故A错误；
则低挡的发热功率：，故C错误；
D、加湿器注水仓中加注冷水已达到最大注水量，此时注水仓中水的质量为
m=ρ水V=1.0×103kg/m3×3×10-3m3=3kg；
由图乙知，工作21min时，其中高挡工作时间为7min，低挡工作时间为14min，
则在高挡正常工作时消耗的电能：W高=P高t高=440W×7×60s=1.848×105J，
在低挡工作时消耗的电能：W低=P低t低=110W×14×60s=92400J，
水吸收的热量：Q吸=80%W总=80%×（1.4784×105J+92400J）=2.2176×105J；
由Q吸=cmΔt可得，水升高的温度：，故D正确。
故选：BD。
【分析】 （1）由图甲知，开关S接1触点时，电路断路，为关；接2触点时两电阻串联，接3触点时只有R1接入电路；电源电压一定，由可知，接2触点时电阻最大，总功率最小，为低挡；接3触点时电阻最小，总功率最大，为高挡；由可知R1的阻值，已知R2=3R1，据此可求出R2的电阻值，由可知加湿器处于低挡位置时的发热功率；
（2）根据m=ρ水V求出注水仓中水的质量，由图乙读出加湿器21min内的高挡和低挡工作时间，由W=Pt计算消耗的总电能，根据效率公式求出水吸收的热量，再利用Q=cmΔt可求得使注水仓中水升高的温度。
30．【答案】B,C
【解析】【解答】 解：AB、由图可知，只闭合S和S1时，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，
由图乙可知，当滑动变阻器R接入电路的电阻为R1时，滑动变阻器R两端的电压为U1，
由串联电路的电流特点和欧姆定律可知此时电路中的电流：，由串联电路的电阻特点和欧姆定律可知电源电压：U=I（R0+R1）……①，当滑动变阻器R接入电路的电阻为4R1时，滑动变阻器R两端的电压为2U1，
由串联电路的电流特点和欧姆定律可知此时电路中的电流：，
由串联电路的电阻特点和欧姆定律可知电源电压：……②，
由①②解得：R0=2R1，故B正确；
由欧姆定律可知滑动变阻器接入电路的阻值由R1增大到4R1时电路中的电流减小，
则，解得：R0=30Ω，故A错误；
CD、由欧姆定律可知，当滑动变阻器接入电路的电阻为零时，电路中的电流最大，为：，
当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由串联的电阻特点和欧姆定律可知电路中的最小电流：，
由欧姆定律可知此时滑动变阻器两端的电压：U=IR=0.12A×120Ω=14.4V＜15V，因此电压表安全，
则只闭合S和S1，在保证电路安全的情况下，调节滑动变阻器的滑片P，电流表的示数变化范围为0.12A～0.6A，
根据P=UI可知电路总功率变化范围为2.16W～10.8W，故D错误；
由可知，灯泡L的电阻：，
只闭合S和S2，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，
由串联电路的分压原理可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：，
由欧姆定律可知，此时滑动变阻器R两端的电压：，所以电压表最大示数UV大=15V，
当滑动变阻器接入的电阻最小时，滑动变阻器两端的电压最小，由欧姆定律可知，此时电路中的电流最大，
由P=UI知，灯泡L允许通过的最大电流为，电流表的量程为0～0.6A，串联电路的电流特点可知，在保证电路安全的情况下，电路中的最大电流I最大'=0.5A，则灯泡L两端的电压为10V，
由串联电路的电压特点可知，电压表的最小示数：UV小=U-UL大=18V-10V=8V，则电压表的示数变化范围为8V～15V，故C正确。
故选：BC。
【分析】 （1）由图可知，只闭合S和S1时，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路的电流特点和图乙利用欧姆定律表示出滑动变阻器接入电路的阻值为R1和4R1时电路中的电流，根据串联电路的特点和欧姆定律表示出两次情况下的电源电压，解方程求出定值电阻R0与滑动变阻器R的关系，根据串联电路的特点和欧姆定律结合电流表示数变化了0.15A表示出电路中电流的变化，解方程求出的定值电阻R0的阻值；
根据欧姆定律可知当滑动变阻器接入电路的电阻为零时，电路中的电流最大，根据欧姆定律求出电路中的最大电流，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，根据串联的电阻特点和欧姆定律求出电路中的最小电流，进而求出电流表的示数变化范围；根据P=UI可知电路总功率的保护范围；
（2）根据欧姆定律求出灯泡L的电阻；
只闭合S和S2，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，由串联电路的分压原理可知当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，根据串联电路的电阻特点和欧姆定律求出电路中的电流，根据欧姆定律求出此时滑动变阻器两端的电压，与电压表的量程进行比较，进而确定电压表的最大示数；当滑动变阻器接入的电阻最小时，滑动变阻器两端的电压最小，由欧姆定律可知此时电路中的电流最大，根据灯泡L允许通过的最大电流和电流表的量程结合串联电路的电流特点求出电路中的最大电流，根据串联电路的电压特点求出电压表的最小示数，进而求出电压表的示数变化范围。
31．【答案】（1）0.5
（2）D
（3）54
（4）增大R2阻值
【解析】【解答】 解：（1）由甲图电路知，R1与R2串联，AB间电压为R2两端电压；由图乙可知，受控电路为R的简单电路，根据P=UI可得自动计数器正常工作时的电流为： ；（2）A、每当传送带上的产品均匀通过时，射向R1的红外线会被产品挡住，即此时光照强度减小，其电阻会变大，由此可知，光敏电阻R1的阻值随光照强度的减小而增大，故A错误；
B、当产品挡住射向R1的红外线时，R1的电阻会变大，即R1的阻值最大，根据 可知，此时电路的电流最小，根据U=IR可知R2两端的电压最小，由图丙可知最小电压为2V，而图丙中0～0.36s阶段R2两端的电压最大为6V，所以0～0.36s阶段为产品未挡住射向R1的红外线的阶段，故B正确；
C、当产品挡住射向R1的红外线时，R1的电阻会变大，根据串联电路中的分压规律可知，此时R1两端的电压会变大，故C错误；
D、产品没有挡住射向R1的红外线时，即图丙中0～0.36s阶段，此时R2两端的电压最大为6V，此时电路中的电流为： ，
根据串联电路电压的规律知，R1两端的电压为：UR1=U1-UR2=18V-6V=12V，
R1的电阻为： ，故D错误；
故选：B；
（3）根据图丙知计数一次消耗电能的时间为：t'=0.4s-0.36s=0.04s，即0.4s内有0.04s消耗电能，所以3min内消耗电能的总时间为： ，
3min内自动计数器消耗的电能：W=PRt总=3W×18s=54J；
（4）由于整个装置工作时间较长，导致U1的电压逐渐减小，根据欧姆定律可知通过电路的电流减小，U0减小，要使U0增大为原来的电压值，由串联电路的分压规律可知，需要增大R2的电阻使计数器正常工作。
故答案为：（1）0.5；（2）B；（3）54；（4）适当将电阻箱R2的阻值调大。
【分析】 （1）由图乙可知，电路为R的简单电路，根据P=UI算出自动计数器正常工作时的电流；
（2）由电路图甲可知，两电阻串联，AB间电压为R2两端电压；
①每当传送带上的产品均匀通过时，射向R1的红外线会被产品挡住，其电阻会变大，据此分析光敏电阻R1的阻值与光照强度的关系；
②当产品挡住射向R1的红外线时，R1的电阻会变大，即R1的阻值最大，根据分析出电路中电流的变化及R2两端的电压的变化，再结合图丙即可解答；
③当产品挡住射向R1的红外线时，R1的电阻会变大，根据串联电路中的分压规律分析解答；
④产品没有挡住射向R1的红外线时，即图丙中0～0.36s阶段，读出此时R2两端的电压，再结合欧姆定律和串联电路的分压规律即可解答；
（3）根据图丙读出计数一次消耗电能的时间，再算出3min内电流做功的时间，根据W=Pt算出自动计数器3min消耗的电能；
（4）U1的电压减小，根据欧姆定律判断出电流的变化，要使U0不变，需要增大R2的电阻。
（1）由甲图电路可知，R1与R2串联，AB间电压为R2两端电压；由图乙可知，受控电路为R的简单电路，根据可得自动计数器正常工作时的电流为
（2）A．每当传送带上的产品均匀通过时，射向R1的红外线会被产品挡住，即此时光照强度减小，其电阻会变大，由此可知，光敏电阻R1的阻值随光照强度的减小而增大，故A错误；
B．当产品挡住射向R1的红外线时，R1的电阻会变大，即R1的阻值最大，根据可知，此时电路的电流最小，根据可知R2两端的电压最小，由图丙可知最小电压为2V，而图丙中0~0.36s阶段R2两端的电压最大为6V，所以0~0.36s阶段为产品未挡住射向R1的红外线的阶段，故B正确；
C．当产品挡住射向R1的红外线时，R1的电阻会变大，根据串联电路中的分压规律可知，此时R1两端的电压会变大，故C错误；
D．产品没有挡住射向R1的红外线时，即图丙中0~0.36s阶段，此时R2两端的电压最大为6V，此时电路中的电流为
根据串联电路电压的规律知，R1两端的电压为
R1的电阻为，故D错误。
故选B。
（3）根据图丙知计数一次消耗电能的时间为
即0.4s内有0.04s消耗电能，所以3min内消耗电能的总时间为
3 min内自动计数器消耗的电能
（4）由于整个装置工作时间较长，导致U1的电压逐渐减小，根据欧姆定律可知通过电路的电流减小，U0减小，要使U0增大为原来的电压值，由串联电路的分压规律可知，需要增大R2的电阻使计数器正常工作。
32．【答案】（1）解：根据乙图中右电路可知，电路为R的简单电路，电流表A2测量电路电流，
小吴在仪器上测量时，由可知，此时R的阻值为：；
根据图丙数据可知，当R=12Ω时，F=400N，由于压力等于重力，所以小明的重力：G=F=400N；
（2）解：已知R上表面为测量时站立的踏板，与R2电阻棒下端b点的竖直距离为1.5m=150cm，小吴身高为155cm，
所以，小吴在仪器上测量时，滑片向上移动了ΔL=155cm-150cm=5cm，
则滑动变阻器连入电路的有效接入长度为5cm，此时电压表示数为9V，电流表A1的示数为0.45A，
即根据欧姆定律可得，滑动变阻器连入电路的阻值为：，
滑动变阻器的总长50cm，所以最大阻值为：；
根据串联电路电压规律和欧姆定律可得定值电阻R1的阻值：；
身高越高，滑动变阻器连入电路的有效长度越长，连入电路的阻值越大，由串联分压的特点可知，滑动变阻器两端的电压越大，电压表最大测量值为15V，此时电路中的电流为：；
滑动变阻器连入电路的阻值为：，
连入电路的长度为：
所以所能测量的最大高度为：hmax=150m+25cm=175cm；
电路中最大电流为0.6A，则滑动变阻器连入电路的最小阻值为：，
连入电路的长度为：，
所以所能测量的最低身高为hmin=150cm+2.5cm=152.5cm，
所以在电路安全前提下本仪器的身高测量范围为152.5cm～175cm；
（3） 解：滑片移至a点，电压表示数为15V，滑动变阻器连入电路的阻值最大，为200Ω，此时定值电阻两端的电压为3V，
根据串联电路分压特点可得：，解得：R0=40Ω；
电路中电流最大为0.6A，滑片在b点时，滑动变阻器连入电路的阻值为0，此时定值电阻连入电路的最小阻值为：，
所以定值电阻R0的阻值要大于等于40Ω；
电流表小量程的分度值为0.02A，所以电路中最小电流为0.02A，当滑动变阻器以最大阻值连入电路时，其两端电压为
U'2=IminR2max=0.02A×200Ω=4V，
定值电阻的阻值为：；
所以定值电阻的取值范围为：40Ω～700Ω。
【解析】【分析】 （1）根据乙图中右电路可知，电路为R的简单电路，电流表A2测量电路电流，根据欧姆定律求出小吴站在踏板上时R的阻值，再根据图象数据读出压力的大小，最后根据压力等于重力可知小吴的重力；
（2）根据乙图中左电路可知，滑动变阻器与R2串联，电流表A1测量电路电流，电压表测量滑动变阻器两端电压；身高h=155cm的小吴在仪器上测量时，已知电压表和电流表A1的示数，根据串联电路电流规律和欧姆定律求出滑动变阻器的最大阻值；根据串联电路电压规律和欧姆定律可得定值电阻R1的阻值；
为保证电路安全，根据电压表和电流表的量程分别判断出R2两端的最大电压和通过R2的最大电流，据此求出滑动变阻器R2接入电路中的阻值范围。根据接入电路的阻值与接入电路的长度比例关系即可求出所测身高的范围；
（3）用一定值电阻R0替换R1，根据电压表和电流表的量程分别判断出R2两端的最大电压和通过R2的最大电流，据此求出R0的最小值；
根据电流表的分度值得出电路中的最小电流，根据欧姆定律求出此时滑动变阻器R2两端的电压，根据串联电路的特点和欧姆定律求出R0的最大值，据此即可得出R0的取值范围。
（1）压敏电阻R单独接在电源UB的两端，电流表A2测量电路电流。当时，由欧姆定律得，此时压敏电阻R的阻值为
根据图像可知，此时压力，小吴的重力
（2）定值电阻R1、变阻器R2串联在电源UA的两端，电压表测量变阻器R2的电压，电流表A1测量电路电流。小吴站在踏板上时，由欧姆定律得，接入电路的电阻
此时R2接入电路中的长度为
因为阻值与长度成正比，且总长50cm，所以的最大阻值
由欧姆定律得，当电路电流为0.45A时，电路电阻为
由串联电路电阻特点得，定值电阻R1的阻值为
被测者身高越高，变阻器R2接入电路中长度越长，变阻器R2接入电路中阻值越大。串联电路中电阻越大，分到的电压越大，被测者身高越高，变阻器R2的电压越大；电压表量程为0~15V，则电压表的最大值为15V。当电压表示数为15V时，接入阻值最大；串联电路中电流处处相等，此时电路电流为
由欧姆定律得，此时变阻器R2接入电路中的电阻为
此时变阻器R2接入电路中的长度为
则被测者的身高最大测量值为为
电流表A1量程为0~0.6A，则电路电流最大为0.6A，此时电路电阻最小，变阻器R2接入电路中电阻最小，被测者身高最小，由欧姆定律得，此时电路电阻为
由串联电路电阻特点得，此时变阻器R2接入电路中的电阻为
此时变阻器R2接入电路中的长度为
则被测者的身高最大测量值为为
即电路安全前提下本仪器的身高测量范围1.525~1.75m。
（3）用电阻替换，电路变为电阻与变阻器串联，电压表测量变阻器电压，电流表A1测量电路电流。当滑片P在a点时
此时电路电流最小为
由欧姆定律得，电压表的示数为
解得，滑片P在点时，此时电路电流最大，为了电路安全，此时电路电流小于等于0.6A，则
解得，则；电流表A1的分度值为0.02A，则电路最小电流为0.02A，此时变阻器接入电路中电阻最大为200Ω，此时电路电阻为
定值电阻R0的阻值为
综上所述，R0的取值范围为40~700Ω。U/V
3.0
2.0
1.0
I/A
0.60
0.40
0.20
材料
升高10C所需时间
升高20C所需时间/s
升高30C需时间/s
水
100
210
336
铁砂
11
23
36
额定电压/V
220
高档功率/W
440
低档功率/W
未知
最大注水量/L
3
