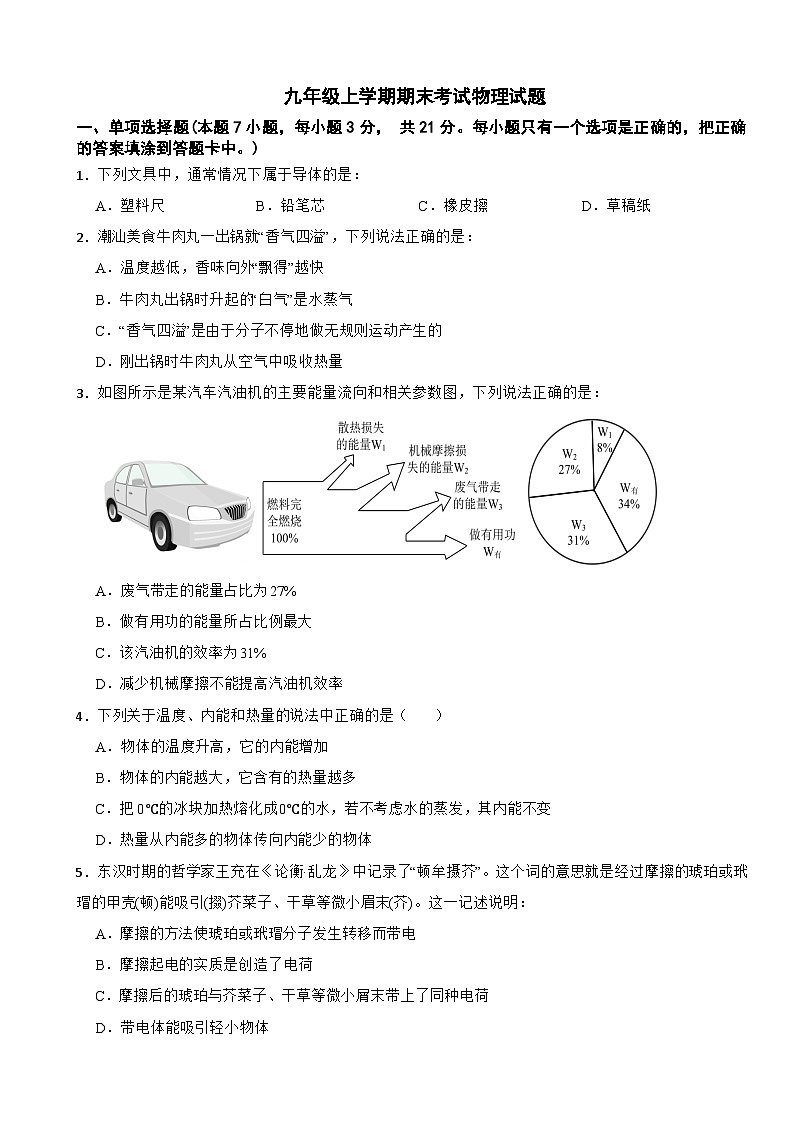

广东省汕头市澄海区2026年九年级上学期1月期末考试物理试题附答案

这是一份广东省汕头市澄海区2026年九年级上学期1月期末考试物理试题附答案，共19页。试卷主要包含了单项选择题，填空题 题7图，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．下列文具中，通常情况下属于导体的是：
A．塑料尺B．铅笔芯C．橡皮擦D．草稿纸
2．潮汕美食牛肉丸一出锅就“香气四溢”，下列说法正确的是：
A．温度越低，香味向外“飘得”越快
B．牛肉丸出锅时升起的“白气”是水蒸气
C．“香气四溢”是由于分子不停地做无规则运动产生的
D．刚出锅时牛肉丸从空气中吸收热量
3．如图所示是某汽车汽油机的主要能量流向和相关参数图，下列说法正确的是：
A．废气带走的能量占比为27%
B．做有用功的能量所占比例最大
C．该汽油机的效率为31%
D．减少机械摩擦不能提高汽油机效率
4．下列关于温度、内能和热量的说法中正确的是（ ）
A．物体的温度升高，它的内能增加
B．物体的内能越大，它含有的热量越多
C．把0℃的冰块加热熔化成0℃的水，若不考虑水的蒸发，其内能不变
D．热量从内能多的物体传向内能少的物体
5．东汉时期的哲学家王充在《论衡·乱龙》中记录了“顿牟摄芥”。这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳(顿)能吸引(掇)芥菜子、干草等微小眉末(芥)。这一记述说明：
A．摩擦的方法使琥珀或玳瑁分子发生转移而带电
B．摩擦起电的实质是创造了电荷
C．摩擦后的琥珀与芥菜子、干草等微小屑末带上了同种电荷
D．带电体能吸引轻小物体

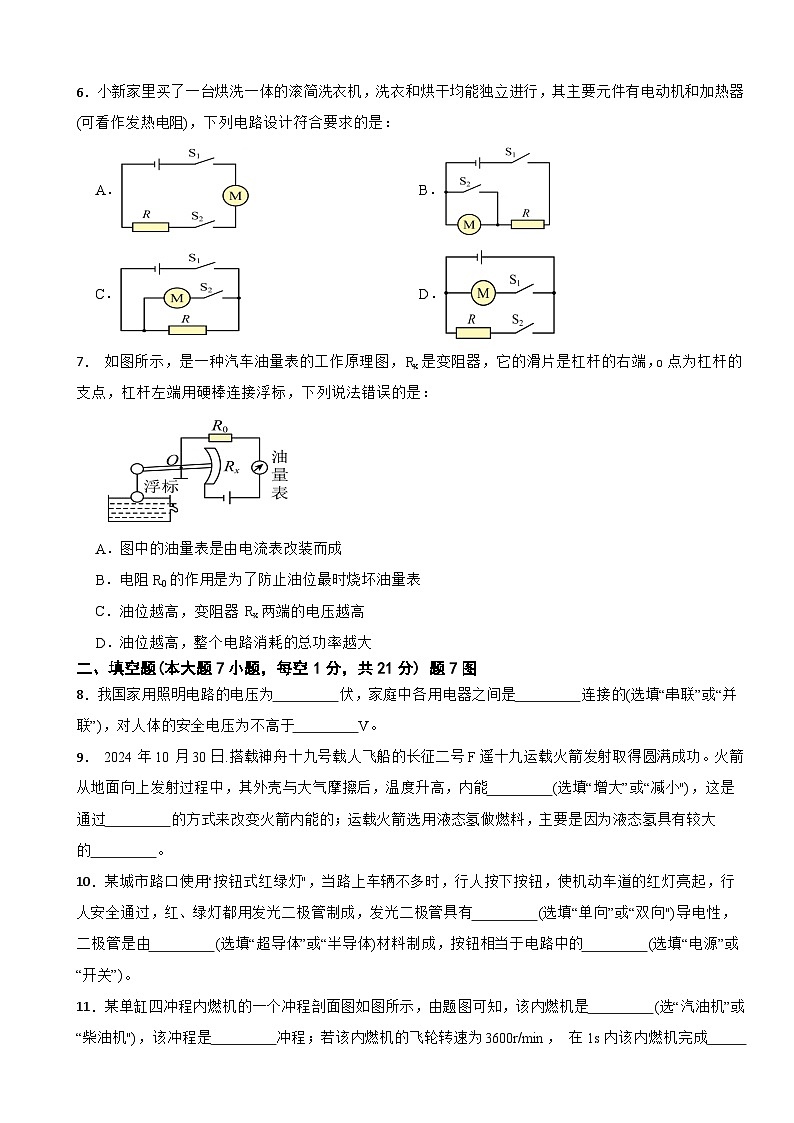

6．小新家里买了一台烘洗一体的滚简洗衣机，洗衣和烘干均能独立进行，其主要元件有电动机和加热器(可看作发热电阻)，下列电路设计符合要求的是：
A．B．
C．D．
7． 如图所示，是一种汽车油量表的工作原理图， Rx是变阻器，它的滑片是杠杆的右端，点为杠杆的支点，杠杆左端用硬棒连接浮标，下列说法错误的是：
A．图中的油量表是由电流表改装而成
B．电阻R0的作用是为了防止油位最时烧坏油量表
C．油位越高，变阻器 Rx两端的电压越高
D．油位越高，整个电路消耗的总功率越大
二、填空题(本大题7小题，每空1分，共21分) 题7图
8．我国家用照明电路的电压为 伏，家庭中各用电器之间是 连接的(选填“串联”或“并联”)，对人体的安全电压为不高于 V。
9． 2024年10月30日.搭载神舟十九号载人飞船的长征二号F遥十九运载火箭发射取得圆满成功。火箭从地面向上发射过程中，其外壳与大气摩擦后，温度升高，内能 (选填“增大”或“减小")，这是通过 的方式来改变火箭内能的；运载火箭选用液态氢做燃料，主要是因为液态氢具有较大的 。
10．某城市路口使用“按钮式红绿灯"，当路上车辆不多时，行人按下按钮，使机动车道的红灯亮起，行人安全通过，红、绿灯都用发光二极管制成，发光二极管具有 (选填“单向”或“双向")导电性，二极管是由 (选填“超导体”或“半导体)材料制成，按钮相当于电路中的 (选填“电源”或“开关”)。

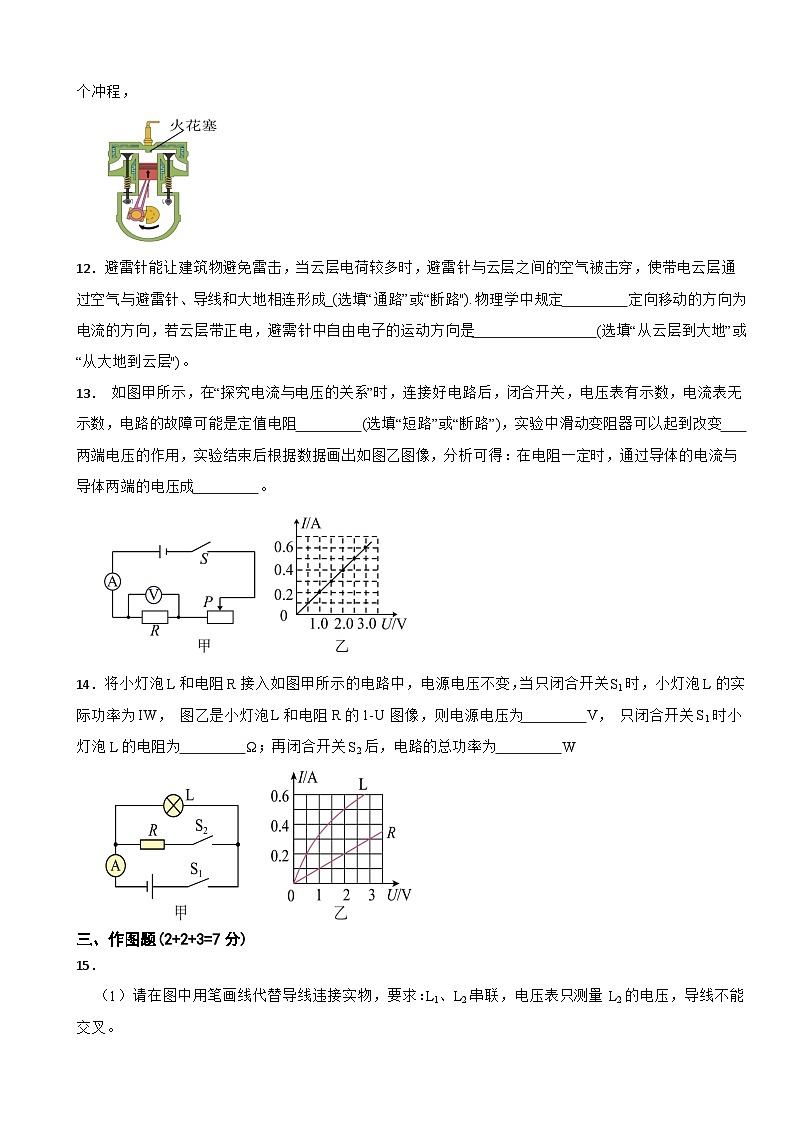

11．某单缸四冲程内燃机的一个冲程剖面图如图所示，由题图可知，该内燃机是 (选“汽油机”或“柴油机")，该冲程是 冲程；若该内燃机的飞轮转速为3600r/min， 在1s内该内燃机完成 个冲程，
12．避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成_(选填“通路”或“断路").物理学中规定 定向移动的方向为电流的方向，若云层带正电，避需针中自由电子的运动方向是 (选填“从云层到大地”或“从大地到云层")。
13． 如图甲所示，在“探究电流与电压的关系”时，连接好电路后，闭合开关，电压表有示数，电流表无示数，电路的故障可能是定值电阻 (选填“短路”或“断路”)，实验中滑动变阻器可以起到改变 两端电压的作用，实验结束后根据数据画出如图乙图像，分析可得：在电阻一定时，通过导体的电流与导体两端的电压成 。
14．将小灯泡L和电阻R接入如图甲所示的电路中，电源电压不变，当只闭合开关S1时，小灯泡L的实际功率为IW， 图乙是小灯泡L和电阻R的1-U图像，则电源电压为 V， 只闭合开关S1时小灯泡L的电阻为 Ω；再闭合开关S2后，电路的总功率为 W
三、作图题(2+2+3=7分)
15．
（1）请在图中用笔画线代替导线违接实物，要求：L1、L2串联，电压表只测量 L2的电压，导线不能交叉。
（2）某自动售货机可通过手机扫码使开关 S1闭合，或可通过投币使开关S2闭合，启动电动机M完成自动售货；在光线较时光控开关S3自动闭合，接通灯泡明；请按照以上要求在题中完成设计电路图。
（3）请用笔线代替导线，将图中的灯泡、开关和插座正确接入家庭电路中，其中开关控制灯泡，
四、实验题(本大题3小题， 每空1分， 6+6+7=19分)
16．
（1）小懂上次查看家里的电能表示数为2005.1.本次查看时电能表读数如图甲所示，他家在这段时间内消耗的电能为 kw h.若只让一个标有“220V 1000W” 的电热水器正常工作 10min，根据表盘信息可计算出，电能表的转盘转了 转。
（2）小宇同学学习了热学内容后，做了几个小实验：
①如图乙所示，将两个表面光滑的块相互紧压，他们会结合在一起，下方可以挂起重物，该现象主要说明了分子间存在 力；
②用洗洁精、红墨水和黄色的食用油调制了一杯“彩虹液体"，如图丙所示，过了几天，发现不同颜色液体的界面变得模糊，这是液体间发生了 现象；
③如图丁所示，将装有少量水的薄矿泉水瓶的瓶盖拧紧，然后提住瓶子上下部扭转瓶身，最后轻旋瓶盖，瓶盖“碎”的一声快速飞出，瓶口出现大量“白雾"，盖被冲出的过程中瓶内气体的温度 (选填“升高"或“降低)，内能 (选填“增加”或“减少")。
17．小物用如图甲、乙所示两套完全相同的装置探究水和煤油的吸热能力：
（1）实验前，小物应选取初温和质量 (选填“相等”或“不等")的水和煤油进行实验：
（2）实验中，用 (选填“升高温度”或“加热时间")间接反映水和煤油吸热的多少：
（3）除了图中所给的实验器材外，还需要的测量工具有天平和 。
（4）根据表格数据可知，煤油第 8min 的内能 (选“大于”“小于”或“等于”)10min 的内能；
（5）根据表格数据可知，煤油的比热容是 J/(kg.℃)
（6）实验结束后撒去酒精灯， (选城“水”或“媒袖”)的温度下降得慢，利用该特性可选其为暖手袋的供热物质。
18．小需用如图甲所示电路，测量标有“2.5V”字样小灯泡的电用，现有器材：电源(3V)、电流表、电压表、滑动变阻器(20Ω2A)、开关、导线若干。
（1）连接电路时， 开关应 。
（2）请用笔画线代替导线将图甲实物图电路连接完成 ；
（3）小雪开始实验后，移动滑动变阻器滑片P， 当电压表示数为 2.4V时， 电流表示数如乙所示为 A，此时小灯泡的电阻为 Ω；接着要继续测量小灯泡正常发光时的电阻，滑片P要向 (选填"左端”或“右端”)滑动；
（4）根据实验数据，分别画出小灯泡和滑动变阻器的I一U图像，如图丙所示，根据图像知：小灯泡两端电压越大，电阻越 。
（5）当滑动变阻器电阻与小灯泡电阻相等时，小灯泡消耗的功率是 W
五、计算题(本大题2小题， 共6+7=13分)
19．一种名为“摆茶摊”的户外休闲方式在短视频平台上流行，成为年轻人工作之余的一种新兴休闲方式，如图为某个摆茶摊场景，在某次泡茶过程，使用燃气炉将锅中1kg水的温度从18℃升高到了98℃，消耗了 40g的燃气。已知燃气的热值为4.2x107J/kg，水的比热容是 4.2×103J/(kg℃). 求此泡茶过程中：
（1）水吸收的热量；
（2）若燃气完全燃烧，则放出的热量；
（3）燃气炉的热效率。
20．电饼铛是一种用于烹饪各种饼类食品的家用电器，有上下两个加热面，如图甲所示；某电饼铛的内部简化电路如图乙所示， R1和R2分别为电饼铛上、下两组电热管，只闭合S、S1，电饼铛处于上面烘烤状态；同时闭合S， S1、S2， 电饼铛处干双面烘烤状态；已知电饼铛的工作电压为220V，双面烘烤功率为1980W. 电热管R2的阻值为55Ω。试求：
（1）电饼销处于双面烘烤时，电路中的总电流；
（2）电饼铛处于双面烘烤状态工作10min，所产·生的总热量；
（3）电热管R1的值，
六、综合能力题(本大题3小题， 每空1分， 7+6+6=19分)
21．请利用你所掌握的物理知识和实验技能回答下列问题。
（1）如图①，这是一种家用电力检测仪的部分截图，它当前测量的是 (填物理量)，示数是 。
（2）如图②所示，洗衣机的电源插头是一个三脚插头，则三脚插头上标着E的导线应和 相连(选填“大地”或“洗衣机外壳")；
（3）如图③试电笔，使用时手 (选填”或“不要")接触笔卡，电工师傅工作过程正确使用试电笔去接触某根被测导线，观察到氛管发光，则被测的导线是 (选填“火线”或“零线”)；
（4）如图④是探究电流通过导体产生的热量与 (选填“电流”或“电阻”)关系的实验装置，通电一段时间后，容器 (选填“甲”或“乙”)内电阻丝产生的热量较多，
22．共享充电宝是一种便捷的移动电源租赁服务，如题22图甲所示，用户可以通过手机应用程序快速租借和归还充电宝，当用户归还共享充电宝后，服务终端会自动给充电宝充电，图乙是某充电宝的充电筒化电路图，图丙是充电过程中充电宝的电压、电流与时间t的图像(数轴上的标度不按比例)。
（1）在给充电宝充电的过程中，充电宝属于 (选填“电源”或“用电器”)；
（2）充电宝给手机充电的过程中，充电宝的电能转化成手机电池的 能：
（3）如图丙所示，当电压低于3V时，充电宝处干预充电阶段，是第 (选填“一“二”或“三")阶段；
（4）在整个充电过程，给充电宝充电的最大电功率为 W
（5）在第三阶段，给充电宝充电的电功率随充电时间的增长而 (选填“变大"“变小”或“不变”)；
（6）某充电宝的参数如表，对外充电时的最大输出功率为20W. 最多能输出总电能的90%，若用它对一手机充电，按照最大输出功率计算，最多能对手机输电 h，
23．阅读短文，回答问题：
高温超导低压直流电缆
高温超导低压直流电缆是一种新型电缆，采用高温超导材料，能够在低温下实现零电阻，从而减少电缆输电过程中的能量损耗，同时具有承栽能力大、占用空间小等优点；在输电方面，高温超导低压直流电缆大大提高了电能传输的效率，减少了电能礼，
2023年11月20日，国内首条高温超导低压直流电缆在江苏苏并网投运，填补了我国在超导电缆低压直流系的应用空白。该项目使用的铜氧 (YBCO) 第二代高温超导带材为国产化材料，其特点是使超导界温度提高到 90K(-183.15℃)， K 为温度的另一个单位“开氏度"。当温度低于临界温度 90K(-183.15℃)时， 该材料实现超导，电阻为零。结合杜瓦管的低温技术，实现超导电缆系统核心材料的国产化，杜瓦骨结构如图。
高温超导低压直流电缆在国内首次采用正负极同轴的方式，相当于2根电缆合二为一，是目前结构最紧凑的超导电缆，其好处是，电缆中相反的电流方向使得正负极产生的磁场相互抵消，实现完全碰场自屏蔽，从而消除对外电磁干扰，并且在故障状态下可兼具限流器作用，保护系统中其他电气设备，使电力系统更可靠。
与相同电压等级的常规电缆(PVC钢芯)相比较，截面积不到常规电缆的一半，由于制冷和漏热会带来一定能量损耗，但整体损耗只有常规电缆的十分之一(补充：液氮的沸点是-196.56℃)
（1）以下关于高温超导低压直流电缆的优点说法正确的是____. (多选)：
A．减少利用电缆输电过程中的能量损耗
B．承载能力大、占用空间小
C．提高了电能传输的效率
（2）常规电缆一般横截面积会比较大，这是为了 。
（3）在广东某地-10℃的自然环境下，根据材料分析，钇钡铜氧材料 (选填“可以"或“不可以")实现超导，杜瓦管的作用就是让导体实现在自然环境下常温超导，杜瓦管中的液氮主要作用是 (选填“制冷”或“保温”)；
（4）发电厂使用常规电缆给某片区供电时，输电过程损耗约为5%，该片区一个月消耗电能1.9x106kW·h，则发电厂需要提供电能 kW·h，如果使用高温超导低压直流电缆输送这些电能，与采用常规电缆供电相比，发电厂一个月能节约 元(每1kW·h 的电能发电成本约0.3元)。
答案
1．【答案】B
【解析】【解答】金属、人体、液体、石墨属于导体，B正确，ACD错误；
综上选B。
【分析】导体：易于传导电流的物质，金属，人体、液体，绝缘体：不容易导电的物质，橡胶、塑料、石墨。
2．【答案】C
【解析】【解答】A、温度越高，分子运动越剧烈，香味向外“飘得”越快 ，A正确；
B、牛肉丸出锅时升起的“白气”是水蒸气 液化的小水滴，B错误；
C、“香气四溢”是由于分子不停地做无规则运动产生的 ，C正确；
D、 刚出锅时牛肉丸温度高于空气，通过热传递释放热量，D错误。
综上选C。
【分析】1、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快
2、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能。
3．【答案】C
【解析】【解答】A、 废气带走的能量占比为31% ，A错误；
B、 做有用功的能量所占比例最大 ，B正确；
C、据图可知 该汽油机的效率为34% ，C错误；
D、 减少机械摩擦 可以减少额外功，提高机械效率，D错误；
综上选C。
【分析】功的计算：总功为W=Fs，总功包括两部分，有用功和额外功，其中有用功就本题目来说额外功的计算包括W1，W2，W3，也可以根据功的定义W=Fs计算，机械效率：η= 。
4．【答案】A
【解析】【解答】A．物体的温度升高，分子热运动变快，内能一定增加，故A正确；
B．热量是热传递时改变的能量，是一个过程量，用吸收或者放出热量描述，不能说含有或者具有热量，故B错误；
C．把0℃的冰块加热熔化成0℃的水，吸收热量，内能增加，温度不变，故C错误；
D．热量是从高温物体向低温物体传递的，内能和温度、质量、状态有关，内能大的物体温度不一定高，故D错误。
故选A。
【分析】物体的内能和温度、质量、状态有关，分子运动和温度有关；热传递时，热量从高温物体向低温物体传递。
5．【答案】D
【解析】【解答】 经过摩擦的琥珀或玳瑁的甲壳(顿)能吸引(掇)芥菜子、干草等微小眉末(芥) ，说明摩擦使得电荷发生了转移，使得该物体带电，带电物体具有轻小物体的性质，D正确，ABC错误；
综上选D。
【分析】1、电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质；
2、两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电；橡胶棒摩擦毛皮，橡胶棒带负电；摩擦起电的实质为电子的转移，物体失去电子带正电，物体得到电子带负电，如两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电（失去电子）；橡胶棒摩擦毛皮，橡胶棒带负电（得到电子）。
6．【答案】D
【解析】【解答】 洗衣和烘干均能独立进行 ，所以电动机和加热机属于并联，且各支路上具有单独的开关，控制电路的开闭，D正确，ABC错误；
综上选D。
【分析】电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
7．【答案】C
【解析】【解答】A、油量表串联在电路中，所以为电流表，A正确；
B、 电阻R0的作用是为了防止油位最高时烧坏油量表 ，对电路起到保护作用，B正确；
C、 油位越高 ，接入电路的阻值越小，根据串联分压可知，变阻器两端电压越小，C错误；
D、 油位越高，接入电路的阻值越小，电流越大，根据P=UI可知整个电路消耗的总功率越大 ，D正确；
综上选C。
【分析】1、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
2、电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片向下移动时，即油量变高时，接入电路中的阻值变小，导致电路中的电流变大，结合P=UI计算电功率。
3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。
8．【答案】220；并；36
【解析】【解答】 我国家用照明电路的电压为 220V，用电器之间为并联，安全电压不高于36V.
综上 第1空、220； 第2空、并； 第3空、36.
【分析】1、电压：提供电源装置，一节干电池为1.5V，家庭电压为220V；
2、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
9．【答案】增大；做功；热值
【解析】【解答】 外壳与大气摩擦后，温度升高，内能 增加，通过做功的方式改变火箭内能，氢具有较大热值，所以 运载火箭选用液态氢做燃料 。
综上 第1空、增大； 第2空、做功； 第3空、热值。
【分析】1、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能；
2、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
10．【答案】单向；半导体；开关
【解析】【解答】 发光二极管具有 单向导电性，二极管由半导体制作，按钮相当于开关，控制电路的通断。
综上 第1空、 单向； 第2空、半导体； 第3空、开关。
【分析】1、半导体的应用：常用作发光二极管
2、完整的电路包括电源（提供电压）；导线，开关（控制电路通断）；用电器（消耗电能）。
11．【答案】汽油机；做功；120
【解析】【解答】该内燃机具有火花塞，属于汽油机，火花塞点燃，活塞下移，内能转化为机械能， 属于做功冲程，飞轮转速为3600r/min =60r/s，所以1s完成做功30次，完成冲程个.
综上 第1空、 汽油机； 第2空、做功； 第3空、120.
【分析】1、做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能；
2、热机转速和做功的关系，热机转2次，对应一次做功，对应四个冲程。
12．【答案】正电荷；从大地到云层
【解析】【解答】 物理学中规定 正电荷定向移动方向属于电流方向， 云层带正电，避需针中自由电子的运动方向是 从大地到云层 。
综上 第1空、正电荷； 第2空、 从大地到云层 。
【分析】电流的方向：与电子定向移动的方向相反，正电荷定向移动方向属于电流方向。
13．【答案】断路；定值电阻；正比
【解析】【解答】 电压表有示数，电流表无示数 ，说明和电压表并联的定值电阻R断路，所以电压表串联在电路中，即定值电阻断路， 滑动变阻器改变滑片位置，可以改变定值电阻的电压，由电路图可知 电阻一定时，通过导体的电流与导体两端的电压成 正比；
综上 第1空、 断路； 第2空、定值电阻； 第3空、 正比；
【分析】1、电路的故障分析： 题目中电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外 ，表明电压表接入电路，所以和电压表并联的用电器断路；
2、欧姆定律：公式为U=IR，所以电阻一定时，导体中的电流与其电压成正比．
14．【答案】2；4；1.4
【解析】【解答】 当只闭合开关S1时 ，电路只有电灯泡， 小灯泡L的实际功率为IW ，根据图乙可知，灯泡的电压为2V，电流为0.5A，所以电源电压为2V，根据欧姆定律可知灯泡的电阻R=， 再闭合开关S2后， 灯泡和电阻并联，电压为2V，干路电流等于支路电流之和，所以干路电流为0.7A，根据P=UI可知，总功率P=2V×0.7A=1.4W.
综上 第1空、2； 第2空、4； 第3空、1.4.
【分析】1、电功率的计算：公式为P=UI，欧姆定律U=IR；
2、并联电路规律：并联电路电压相等、支路电流之和为干路电流，电阻规律。
15．【答案】（1）
（2）
（3）
【解析】【解答】 （1）L1、L2串联，所以 L1、L2首尾依次连接， 测量 L2的电压 ，即电压表并联在L2两侧，据此作图：
（2） 通过手机扫码使开关 S1闭合，或可通过投币使开关S2闭合，启动电动机M完成自动售货，所以S1S2并联和电动机串联；在光线较时光控开关S3自动闭合，接通灯泡明，S3和灯泡串联 ，所以三个开关互不影响，属于并联，据此作图：
（3）开关连接电源是，尊村左零右火中接地的原则，开关连接在灯泡和火线之间，据此作图：
【分析】1、电灯和开关的接法：零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；三孔插座的接法：上孔接地线，左孔接零线。右孔接火线；
2、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
3、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
16．【答案】（1）20；1800
（2）引；扩散；降低；减少
【解析】【解答】（1）电能表示数为2025.1kW·h， 上次查看家里的电能表示数为·h，所以消耗的电能为2025.1kW·h-2005.1kW·h=20kW·h，根据W=Pt=1000W×600s=0.6×106J=，所以转了1800r。
综上 第1空、 20；第2空、 1800.
（2） 两个表面光滑的块相互紧压，他们会结合在一起，下方可以挂起重物，该现象主要说明了分子间存在 引力； 不同颜色液体的界面变得模糊，这是液体间发生了 扩散现象； 盖被冲出的过程中瓶内气体内能减少，温度降低。
综上 第1空、 引； 第2空、扩散； 第3空、降低； 第4空、减少。
【分析】1、电能表参数的理解：电能表是计量电能的仪表，电能表的数字中最后一位表示的是小数点后一位，某段时间所用电能为电能表示数之差。某段时间消耗电能的计算：n/3600r kW·h n为灯光闪烁次数.
2、微观粒子的构成特点：分子之间存在间隙，分子间的相互作用力包括引力和斥力，
3、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快
4、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能.
17．【答案】（1）相等
（2）加热时间
（3）停表
（4）小于
（5）2.1
（6）水
【解析】【解答】（1） 探究水和煤油的吸热能力的试验原理为Q=cmΔt，变量为c，所以选择质量、初始温度相同的水和没有进行试验；
综上 第1空、 相等；
（2）使用相同的加热装置加热液体，用加热时间反应吸热量；
综上 第1空、 加热时间；
（3）实验中需要测量加热时间，所以需要停表，
综上 第1空、 停表；
（4）加热时间越长，内能越大，所以 煤油第 8min 的内能 ＜10min的内能；
综上 第1空、 小于；
（5）分析可知，加热的时间为10min，水的温度变化量是煤油的一半，根据Q=cmΔt可知，水的比热容：煤油的比热容=2：1，所以煤油的比热容；
综上 第1空、 2.1；
（6）水的比热容大， 所以释放相同热量，温度下降较慢；
综上 第1空、 水。
【分析】探究不同物质吸热：原理为Q=cmΔt，在控制材料不同的前提下，保证质量、吸收热量相同，根据加热时间代表物体吸收热量的多少（加热时间越长表明吸收热量越大），当加热时间相同时，温度变化少，物质的比热容大（吸热能力强）；加热时间过长，表明吸收热量较大，所以水的质量较多或者初温较低，或者没有加盖三种原因。
18．【答案】（1）断开
（2）
（3）0.24；10；左端
（4）大
（5）0.3
【解析】【解答】（1） 连接电路时， 开关应 断开；
综上 第1空、 断开；
（2）电压表并联在电灯泡两端，据此作图：
（3） 电流表的量程为0-0.6A，示数为0.24A，根据欧姆定律可知，灯泡的电阻R=；灯泡的额定电压为2.5V，所以需要增加灯泡的电压，根据串联分压可知，需要降低变阻器电阻，即变阻器向左端移动。
综上 第1空、0.24； 第2空、10； 第3空、左端。
（4）根据图丙可知，随着灯泡电压的增加，电流增加，但是电流的增加幅度小于电压的增加幅度，所以灯泡电阻变大；
综上 第1空、 大；
（5） 滑动变阻器电阻与小灯泡电阻相等时 ，灯泡的电压为1.5V，电流为0.2A，根据P=UI=1.5V×0.2A=0.3W.
综上 第1空、 0.3。
【分析】1、电路连接的基本操作：连接电路时，为保护电路开关应断开，变阻器调节至最大阻值处，对电表进行试触，根据电表偏转角度选择合适的电表量程；同时电表的正负极接线柱要符合电流的正进负出；
2、伏安法测电阻：电压表并联待测电阻两侧测量待测电阻的电压U，电流表串联在电路中测量待测电阻的电流I，根据欧姆定律R=U/I计算待测电阻的阻值。
3、伏安法测电功率：调节变阻器的电阻，使得电灯泡的电压为额定电压，电压表并联待测电阻两侧测量待测电阻的电压U额，电流表串联在电路中，读出此时的电流I额，根据电功率公式P=U额I额计算分析。
19．【答案】（1）解：根据热量计算公式Q=cmΔt可计算 水吸收的热量 Q吸= 4.2×103J/(kg℃) ×1kg×80℃=3.36×105J
（2）解：根据Q=mq计算 燃气完全燃烧放出的热量 Q放=0.04kg× 4.2x107J/kg =1.68×106J
（3）解：根据
【解析】【分析】（1） 1kg水的温度从18℃升高到了98℃ ，根据热量计算公式Q=cmΔt计算 水吸收的热量 ；
（2） 燃气的热值为4.2x107J/kg ，根据Q=mq计算 燃气完全燃烧放出的热量；
（3）根据效率公式计算 燃气炉的热效率 。
20．【答案】（1）解： 同时闭合S， S1、S2， 电饼铛处干双面烘烤状态 ，此时 功率为1980W. ，根据P=UI计算电路的电流I=
（2）解：根据W=Pt， 功率为1980W，所以W=1980W×600s=118800J；
（3）解： 电热管R2的阻值为55Ω，根据P=可计算R2的电功率P2=，所以R1的电功率P1=1980W-880W=1100W，同理计算R1=。
【解析】【分析】（1） 双面烘烤功率为1980W，电压为220V，根据P=UI计算电流的电流；
（2）根据W=Pt计算 电饼铛处于双面烘烤状态工作10min，所产·生的总热量 ；
（3） 电热管R2的阻值为55Ω，根据P=计算R2的电功率，根据并联电功率的计算可知P1=P-P2，同理计算R1.
21．【答案】（1）电功率；985
（2）大地
（3）不要；火线
（4）电流；甲
【解析】【解答】（1） 图① 仪器的单位为W，所以使得测量电功率，示数为985.0W.
综上 第1空、电功率； 第2空、985.0；
（2） 三脚插头上标着E的导线应和 大地相连；
综上 第1空、 大地；
（3） 试电笔，使用时手 不要接触比卡， 电工师傅工作过程正确使用试电笔去接触某根被测导线，观察到氛管发光，则被测的导线 是火线；
综上 第1空、 不要；第2空、火线。
（4）图中的变量为通过电阻的电流，其余因素相同，所以探究产热量和电流的关系，甲的电流大，所以甲产生的热量多。
综上 第1空、 电流； 第2空、甲 。
【分析】1、三孔插座的接法：上孔接地线，左孔接零线。右孔接火线
2、测电笔的操作步骤及其作用：用拇指和中指持验电笔笔身，食指抵住笔端金属部分，氖管小窗背光朝向自己，以便看清氖泡发光情况；测电笔可以分辨火线和零线，测火线电笔氖管发光， 测零线电笔不发光。
3、探究电流的热效应：原理为焦耳定律Q=I2Rt，所以产热量和电阻成正比，和电流的平方成正比，实验中通过液面高度差的变化作为观察指标转化为电流的产热量。
22．【答案】（1）用电器
（2）化学
（3）一
（4）2.1
（5）变小
（6）6156
【解析】【解答】（1） 在给充电宝充电的过程中， 充电宝消耗电能，属于用电器；
综上 第1空、 用电器
（2） 充电宝给手机充电的过程中，充电宝的电能转化成手机电池的化学能；
综上 第1空、 化学能；
（3） 当电压低于3V时，充电宝处干预充电阶段，是第 一阶段；
综上 第1空、 一；
（4）据图可知，充电宝最大电压为4.2V，最大电流为500mA，根据P=UI可计算最大功率P=2.1W；
综上 第1空、 2.1.
（5） 在第三阶段 ，电压不变，充电的电流逐渐变小，根据P=UI可知电功率逐渐变小。
综上 第1空、 变小；
（6）据题可知，充电宝的电容量W=UIt=3.8V×10A×3600s=136800J，充电的效率为0.9，所以充电的电容量W=1231200J，最大输出功率20W，根据W=Pt计算t=6156h。
综上 第1空、 6156
【分析】1、完整的电路包括电源（提供电压）；导线，开关（控制电路通断）；用电器（消耗电能）。
2、电功率的计算：公式为P=UI；
3、电功的计算：公式为W=UIt，W=Pt。
23．【答案】（1）C
（2）减小电阻（1）多选。但是选项无法多选，答案为ABC
（3）不可以；制冷
（4）3.8 x107kW·h；1.14×107
【解析】【解答】（1）超导体在高温下，电阻为0，可以远距离输电，减少能源损耗，提高输电效率，且 承载能力大、占用空间小 ，所以ABC正确；
综上选ABC。
（2） 横截面积会比较大 ，目的为减小电阻。
综上 第1空、 减小电阻；
（3） 杜瓦管中的液氮在常温下会升华，升华会吸收热量，所以可以制冷， 广东某地的温度-10℃ 大于 临界温度 90K ，不可以实现超导；
综上 第1空、不可以； 第2空、制冷；
（4） 片区一个月消耗电能1.9x106kW·h ，根据效率公式可知总电能W=，所以可以节约1.14×107元。
综上 第1空、3.8 x107kW·h ； 第2空、 1.14×107。
【分析】1、超导体：在特殊情况电阻为0，所以电饭锅中的电热丝不是由超导材料制成的， 用超导体材料制作输电线能够减少电能的损失；
2、电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大，欧姆定律的含义R=U/I只用于计算用电器两端电压以及通过用电器电流计算电阻的公式，并不具有物理含义进行选项判识。
3、升华为固态直接变为液态，会吸收能量，如雪人变小；
4、效率公式，据此计算 输电过程损耗约为5% 的总电能。时间/min
0
2
4
6
8
10
T水/℃
5
7
10
15
20
25
T煤油/℃
5
9
15
25
35
45
充电功率
≥10W
标称电压
3.8V
电池容量
10000mA·h
