广东省广州市荔湾区2025年九年级上学期期末物理试题附答案

这是一份广东省广州市荔湾区2025年九年级上学期期末物理试题附答案，共17页。试卷主要包含了单项选择题，非选择题等内容，欢迎下载使用。

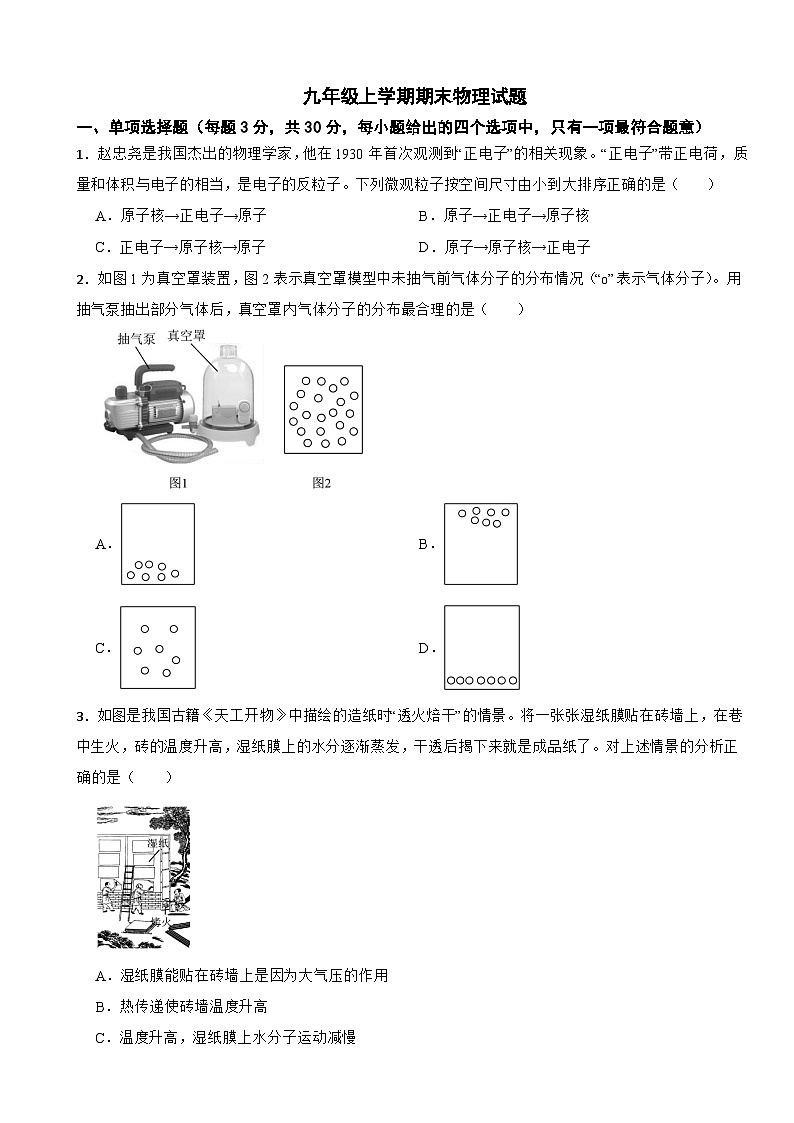

1．赵忠尧是我国杰出的物理学家，他在1930年首次观测到“正电子”的相关现象。“正电子”带正电荷，质量和体积与电子的相当，是电子的反粒子。下列微观粒子按空间尺寸由小到大排序正确的是（ ）
A．原子核→正电子→原子B．原子→正电子→原子核
C．正电子→原子核→原子D．原子→原子核→正电子
2．如图1为真空罩装置，图2表示真空罩模型中未抽气前气体分子的分布情况（“”表示气体分子）。用抽气泵抽出部分气体后，真空罩内气体分子的分布最合理的是（ ）
A．B．
C．D．
3．如图是我国古籍《天工开物》中描绘的造纸时“透火焙干”的情景。将一张张湿纸膜贴在砖墙上，在巷中生火，砖的温度升高，湿纸膜上的水分逐渐蒸发，干透后揭下来就是成品纸了。对上述情景的分析正确的是（ ）
A．湿纸膜能贴在砖墙上是因为大气压的作用
B．热传递使砖墙温度升高
C．温度升高，湿纸膜上水分子运动减慢

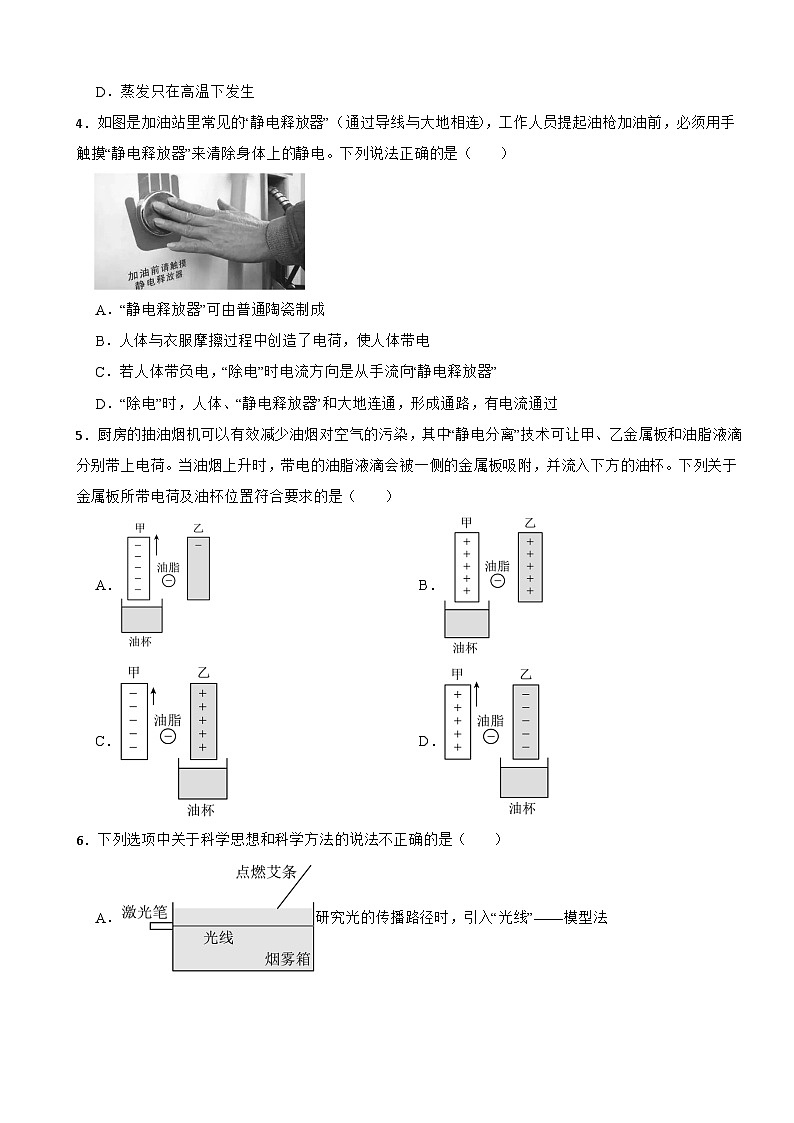

D．蒸发只在高温下发生
4．如图是加油站里常见的“静电释放器”（通过导线与大地相连），工作人员提起油枪加油前，必须用手触摸“静电释放器”来清除身体上的静电。下列说法正确的是（ ）
A．“静电释放器”可由普通陶瓷制成
B．人体与衣服摩擦过程中创造了电荷，使人体带电
C．若人体带负电，“除电”时电流方向是从手流向“静电释放器”
D．“除电”时，人体、“静电释放器”和大地连通，形成通路，有电流通过
5．厨房的抽油烟机可以有效减少油烟对空气的污染，其中“静电分离”技术可让甲、乙金属板和油脂液滴分别带上电荷。当油烟上升时，带电的油脂液滴会被一侧的金属板吸附，并流入下方的油杯。下列关于金属板所带电荷及油杯位置符合要求的是（ ）
A．B．
C．D．

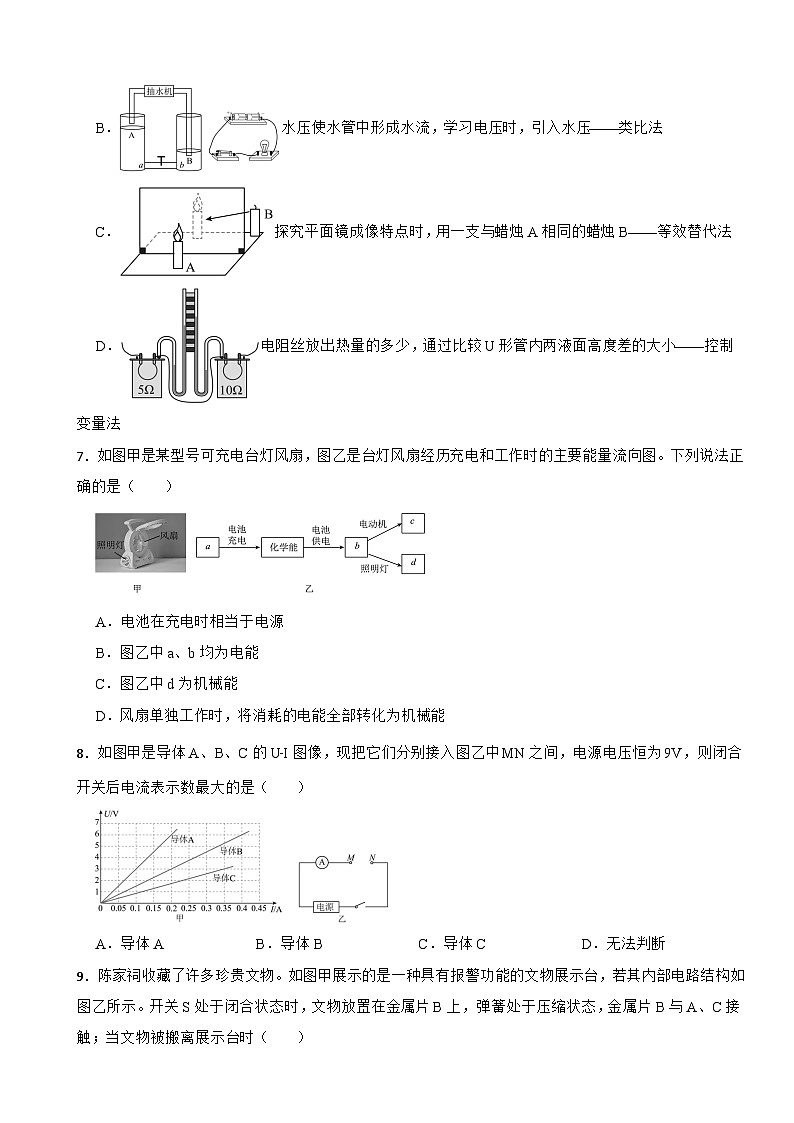

6．下列选项中关于科学思想和科学方法的说法不正确的是（ ）
A．研究光的传播路径时，引入“光线”——模型法
B．水压使水管中形成水流，学习电压时，引入水压——类比法
C．探究平面镜成像特点时，用一支与蜡烛A相同的蜡烛B——等效替代法
D．电阻丝放出热量的多少，通过比较U形管内两液面高度差的大小——控制变量法
7．如图甲是某型号可充电台灯风扇，图乙是台灯风扇经历充电和工作时的主要能量流向图。下列说法正确的是（ ）
A．电池在充电时相当于电源
B．图乙中a、b均为电能
C．图乙中d为机械能
D．风扇单独工作时，将消耗的电能全部转化为机械能
8．如图甲是导体A、B、C的U﹣I图像，现把它们分别接入图乙中MN之间，电源电压恒为9V，则闭合开关后电流表示数最大的是（ ）
A．导体AB．导体BC．导体CD．无法判断
9．陈家祠收藏了许多珍贵文物。如图甲展示的是一种具有报警功能的文物展示台，若其内部电路结构如图乙所示。开关S处于闭合状态时，文物放置在金属片B上，弹簧处于压缩状态，金属片B与A、C接触；当文物被搬离展示台时（ ）
A．灯泡亮，电铃响B．灯泡不亮，电铃不响
C．灯泡和电铃都短路D．灯泡断路，电铃短路
10．如图所示的灭蚊拍具有灭蚊和照明功能，当只闭合开关S1时，灭蚊拍能灭蚊但灯不亮；当S1和S2都闭合时，灭蚊拍既能灭蚊又能照明。选项中设计的电路图符合上述功能的是（ ）
A．B．
C．D．
二、非选择题（共60分，第15、16题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。）
11．如图所示，图甲为小昕自制的热机模型，她在矿泉水瓶的侧壁上开了一个孔，把电火花发生器紧紧插入孔中，实验时从上方瓶口喷入液态酒精并轻轻盖上一次性塑料杯，按动电火花发生器的按钮，点燃瓶内酒精后，塑料杯立即飞出，此过程酒精燃烧产生的 能转化为塑料杯的 能，相当于图乙中 （选填“A”、“B”、“C”或“D”）的能量转化过程。
12．小昕为了比较牛奶和水的比热容大小关系，将热牛奶放在质量比它大的冷水中，如图甲；图乙反映了两者的温度变化情况。由图乙可知，0～10分钟，牛奶的内能如何变化？ 。由图乙 （能/不能）判断冷水的比热容比热牛奶的比热容大，理由是 。（不考虑热损失）
13．小昕发现机场规定：“严禁携带额定能量超过的充电宝搭乘飞机。”于是查看自己携带的充电宝（如图）铭牌上标有电压为3.7V，容量为。她 （选填“能”或“不能”）带这个充电宝搭乘飞机，理由是： 。
14．某LED灯的发光颜色与其两端电压之间的关系如表所示。小昕取来一个这样的LED灯，与一个20Ω的定值电阻R1串联，接在电压恒为5.0V的电源上，如图。闭合开关，LED灯发光，电压表示数为2.0V，则此时LED灯发出 光，其功率为 W。
15．C919大型客机是我国自主研制的喷气式客机，如图，C919搭载的新一代涡扇发动机的热效率和推进效率比一般客机高。发动机的热效率是指发动机获得的机械能与燃料完全燃烧放出的热量之比，而推进效率则是指发动机传递给飞机的推进功（推力所做的功）与其获得的机械能之比。图乙是C919的部分技术参数。某次飞行以最大巡航速度飞行了1h，耗油3000kg（燃料的热值为4.6×107J/kg）。求：
（1）此次飞行过程中发动机推力做的功；
（2）此次飞行，发动机的推进效率有多大（结果以百分比表示，保留整数）。
16．醉酒驾车者要负刑事责任。如图甲是一种酒精浓度检测仪，它的简化电路图如图乙，电源电压恒为12V，R0是阻值为20Ω的定值电阻，加热电阻丝R恒为12Ω。R1是酒精气敏电阻，在正常工作时，其阻值随酒精浓度K变化的关系如图丙。则：
（1）在交通勘查时，交警打开车门就闻到了浓浓的酒味，从物理学的角度分析，这属于 现象；
（2）酒精检测仪在检测前，开关接1处，加热电阻丝R对气敏电阻R1加热10s，使气敏电阻达到正常工作的灵敏度，求这段时间内电热丝R产生的热量是多少 ？
（3）加热电阻丝R加热结束后，开关自动转至2处。检测时，电压表示数为4V，请计算出此时呼气酒精浓度K，并根据图丁判断司机属于酒驾还是醉驾 ？
17．小昕想用伏安法测量盐水柱的电阻，她拿来了一根均匀管子，里面灌满了盐水，形成一段封闭的盐水柱，两端装上橡胶塞后插入电极，如图甲所示；
（1）上述管子应选用 ；（选填“玻璃管”或“铁管”）
（2）用笔画线代替导线，把实物图甲连接完整，并在图乙虚线框中画出对应的电路图 ；（盐水柱用“”表示）
（3）小昕把通过盐水柱的电流和其两端的电压数据记录在表格中；
请根据实验数据，在图丙的坐标系中作出盐水柱的U—I图像 ，并求出盐水柱的电阻为 Ω；
（4）通过分析实验数据和图像，判断欧姆定律是否适用于盐水？ （选填“是”或“否”），理由是 ；
（5）在第6次实验中，电压表和电流表的示数如图丁所示，电压表的示数为 V，电流表的示数为 A；小昕继续采集数据，经过较长时间后，得到盐水柱的U—I图像如图戊，形成该图像的原因是 。
18．小昕在台灯下看书时，感觉灯光太亮，如图甲。她找来同桌小洋，想利用所学物理知识制作一盏简易调光台灯，达到调节灯光亮度的目的。
（1）小昕尝试利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能，如图乙所示。图乙中的连线有一处明显错误是 ；改正后，闭合开关，调节鳄鱼夹M、N之间的距离，发现灯泡亮度和电流表示数都会发生变化，这一现象说明导体的电阻与其 有关；
（2）由于铅笔芯易断，小洋在实验室找了一个电位器来替代铅笔芯，如图丙，其内部结构如图丁。小洋查找到表格中的信息，为更好实现电位器调节灯泡亮度的功能，电位器内的电阻丝应选用 （选填“铜丝”或“镍铬合金丝”）更合适；
（3）请在图戊中用笔画连线，能实现顺时针旋转电位器旋钮时灯泡变亮 ；
（4）小昕提出用LED灯替代小灯泡可能会更加节能，她分别测出小灯泡和LED发光时的电压、电流和对应的亮度值，记录了数据如表：
请根据以上信息，通过计算说明小灯泡和LED哪个更节能： 。
答案
1．【答案】C
【解析】【解答】原子由原子核和核外电子组成；原子核分为质子和中子；微观粒子按空间尺度由小到大排序正确的是：正电子、原子核、原子，故C正确，ABD错误。
故选C。
【分析】物质的微观结构：有分子和原子、原子包含原子核，电子，原子核包括质子和中子等，分子之间存在间隙，分子间的相互作用力包括引力和斥力。
2．【答案】C
【解析】【解答】气体分子间距很大，作用力很小，具有流动性。用抽气筒抽出该烧瓶中部分气体后，真空罩内的气体减少，由于气体具有流动性，分子充满整个真空罩内，故ABD不符合题意，C符合题意。
故选C。
【分析】分子在不停的无规则运动，气体减少时，分子间距变大，分布在整个空间。
3．【答案】B
【解析】【解答】A．湿纸膜能贴在砖墙上是因为水分子和墙壁的微观粒子间存在相互作用的引力，故A错误；
B．在巷中生火，火焰和砖存在温度差，二者通过热传递吸收热量，故B正确；
C．温度越高，湿纸膜上水分子运动加剧，故C错误；
D．蒸发在任何温度下都能发生，故D错误。
故选B。
【分析】1、微观粒子的构成特点：分子之间存在间隙，分子间的相互作用力包括引力和斥力，
2、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快；
3、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能。
4．【答案】D
【解析】【解答】A．静电释放器应该是导体，将人体多余的电子导入大地，故A错误；
B．人身体与衣物摩擦带电，是电荷发生了转移，故B错误；
C．带有负电荷的人用手接触静电释放器时，电子从人手流向“静电释放器”，电流方向是从“静电释放器”流向人手，故C错误；
D．“除电”时，人体、静电释放器和大地连通构成回路，人体所带电荷经金属球流向大地，故D正确。
故选D。
【分析】两种电荷：电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质
两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电；橡胶棒摩擦毛皮，橡胶棒带负电；
摩擦起电的实质为电子的转移，物体失去电子带正电，物体得到电子带负电，如两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电（失去电子）；橡胶棒摩擦毛皮，橡胶棒带负电（得到电子）。
5．【答案】C
【解析】【解答】当带负电的油脂随油烟上升时，被其中一侧的金属板吸附，由同种电荷相互排斥、异种电荷相互吸引可知，油杯上方的金属板带正电，另一侧金属板带负电。故C符合题意，ABD不符合题意。
故选C。
【分析】两种电荷：电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质。
6．【答案】D
【解析】【解答】A．引入“光线”这种方法是模型法，故A正确，不符合题意；
B．水压使水管中形成水流，采用类比法，故B正确，不符合题意；
C．探究平面镜成像特点时，使用等效替代法，用一支与蜡烛A相同的蜡烛B表示像的大小和位置，故C正确，不符合题意；
D．电阻丝放出热量的多少，采用转换法用U形管内两液面高度差表示电阻丝放出的热量，故D错误，符合题意。
故选D。
【分析】类比法：就是通过比较两个事物的某些相似或相同之处，用熟悉的事物来认识不熟悉的事物；
物理模型法描述的是物体虚拟的性质；
转换法：在物理实验中，某些物理量（内能、电能）难以直接观察，需要转换成容易观察的指标进行测量，如本题中热能的大小难以直接测量，所以需要通过 液面高度差的变化进行测量。
代替法常用于描述难以直接解释物理本质。
7．【答案】B
【解析】【解答】A．电池在充电时在电路中相当于用电器，故A错误；
B．电池充电时的能量转化为电能转化为化学能，电池供电时的能量转化为化学能转化电能，故ab均为电能，故B正确；
C．照明灯工作时的能量转化为将电能转化为光能和内能，故C错误；
D．风扇单独工作时，电能转化为机械能，少部分电能转化为内能，故D错误。
故选B。
【分析】电池在电路中为电源时，将电能转化为其他形式的能量，如灯泡发光转化为光能和内能，如风扇，将电能转化为机械能和内能。
8．【答案】C
【解析】【解答】由图甲知在电压为3V时，导体A的电流最小，导体B的电流次之，导体C的电流最大，根据知，电压一定，电阻和电流成反比，所以导体A的电阻最大，导体B的电阻次之，导体C的电阻最小。电阻和电压无关，所以故当电源电压恒为9V，导体A的电阻最大，导体B的电阻次之，导体C的电阻最小，根据欧姆定律可知，导体C的电流最大，故C符合题意，ABD不符合题意。
故选C。
【分析】电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大，欧姆定律的含义只用于计算用电器两端电压以及通过用电器电流计算电阻的公式，并不具有物理含义进行选项判识。
9．【答案】A
【解析】【解答】由图可知，金属片B相当于开关；物品在展示台上时，电铃短路，铃不响，灯泡亮；当小偷把物品搬离展示台时，金属片B与金属片AC分开时，灯泡和电铃首首相连，尾尾相接，属于并联，此时灯亮铃响，故A符合题意，BCD不符合题意。
故选A。
【分析】1、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路
2、电路的三种状态：断路：电路中存在接触不良、或者损害电路中无电流；短路：电路中电流直接连接在用电器两端，用电器无电流，通路：电路正常工作。
10．【答案】D
【解析】【解答】 当只闭合开关S1时，灭蚊拍能灭蚊但灯不亮 ， 当S1和S2都闭合时，灭蚊拍既能灭蚊又能照明。 说明灯泡和灭蚊网属于并联，且S1和灭蚊网串联，S2和灯泡串联，结合ABCD可知，D符合题意，ABC错误；
综上选D。
【分析】电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
11．【答案】内；机械；C
【解析】【解答】燃料在汽缸中燃烧时，化学能转化为燃气的内能，燃气推动活塞做功，内能转化为机械能。酒精燃烧产生的内能转化为塑料杯的机械能的过程，相当于做功冲程，图乙中C为做功冲程。
【分析】做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能。
12．【答案】内能在减小的过程中先快后慢；不能；比热容的定义式可知，水和热牛奶的质量未知，不能比较两者比热容的大小关系
【解析】【解答】将热牛奶放在冷水中，二者通过热传递热量，热牛奶温度降低，冷水温度升高，所以温度下降的曲线是热牛奶的温度变化曲线，温度升高的曲线是冷水的温度变化曲线；热牛奶温度的变化反映其内能的变化，由图可知热牛奶内能的变化特点是：内能在减小的过程中先快后慢；根据比热容的定义式可知，水和热牛奶的质量未知，不能比较两者比热容的大小关系。
【分析】热传递是热量从温度高的物体传到温度低的物体，或者从物体的高温部分传到低温部分的过程。
热量的计算：公式为Q=cmΔt。
13．【答案】能；充电宝储存的能量小于
【解析】【解答】根据电功公式可求，充电宝充满电储存的电能为；小昕能带这个充电宝搭乘飞机。
【分析】电功的计算：公式为W=UIt。
14．【答案】蓝；0.3
【解析】【解答】电源电压为5V，闭合开关，电压表测定值电阻R1两端的电压，示数为2.0V；灯泡两端的电压.由图表可知，LED灯发出了蓝光。结合欧姆定律可得，定值电阻R1的电流；通过LED灯的电流为，根据P=UI计算LED的电功率。
【分析】1、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和；
2、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。
15．【答案】（1）解：消耗的燃油完全燃烧放出的热量Q放＝mq＝3000kg×4.6×107J/kg＝1.38×1011J；此次飞行过程中发动机获得的机械能W总＝ηQ放＝1.38×1011J×40%＝5.52×1010J；飞机飞行的路程s＝vt＝900km/h×1h＝900km；推力做的功W＝Fs＝3.5×104N×900×103m＝3.15×1010J。
（2）解：此过程中发动机的推进效率。
【解析】【分析】（1）根据Q放＝mq计算消耗的燃油完全燃烧放出的热量；此次飞行过程中发动机获得的机械能W总＝ηQ放；根据速度公式s=vt计算飞机飞行的路程，根据做功公式W＝Fs推力做的功。
（2）此过程中发动机的推进效率。
（1）消耗的燃油完全燃烧放出的热量Q放＝mq＝3000kg×4.6×107J/kg＝1.38×1011J
此次飞行过程中发动机获得的机械能W总＝ηQ放＝1.38×1011J×40%＝5.52×1010J
飞机飞行的路程s＝vt＝900km/h×1h＝900km
推力做的功W＝Fs＝3.5×104N×900×103m＝3.15×1010J
（2）此过程中发动机的推进效率
16．【答案】（1）扩散
（2）120J
（3）该司机属于酒驾
【解析】【解答】（1）交警打开车门就闻到了浓浓的酒味，这属于扩散现象。
（2）根据做功公式W=UIt计算这段时间内电热丝R产生的热量是
（3）由图乙可知，开关自动转至2处时，电压表测量定值电阻R0两端的电压，电压表示数为4V，结合欧姆定律计算此时电路中的电流为，同理计算电路的总电阻为；结合电阻的串联可知R1的阻值为R1＝R总﹣R0＝60Ω﹣20Ω＝40Ω；据图可知K在10×10﹣3mg/100mL和20×10﹣3mg/100mL之间，酒精浓度为M在22mg/100mL和40mg/100mL之间，该司机属于酒驾。
【分析】1、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快；
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和；
3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压；
4、电功的公式W=UIt。
（1）交警打开车门就闻到了浓浓的酒味，这是因为酒精分子在不停地做无规则运动，这属于扩散现象。
（2）这段时间内电热丝R产生的热量是
（3）由图乙可知，开关自动转至2处时，R0与气敏电阻R1串联，电压表测量定值电阻R0两端的电压，电压表示数为4V，此时电路中的电流为
电路的总电阻为
由串联电路电阻的规律知R1的阻值为R1＝R总﹣R0＝60Ω﹣20Ω＝40Ω
对应乙图此时K在10×10﹣3mg/100mL和20×10﹣3mg/100mL之间，此时酒精浓度为M在22mg/100mL和40mg/100mL之间，该司机属于酒驾。
17．【答案】（1）玻璃管
（2）
（3）；10
（4）是；盐水柱通过的电流与两端电压成正比
（5）2.5；2.6；横坐标单位长度表示的电流值与纵坐标单位长度表示的电压值的比值小于0.1
【解析】【解答】（1）测量盐水柱的电阻时，选用绝缘材料的管子，即玻璃管，避免导体电阻产生干扰。
（2）用伏安法测量盐水柱的电阻时，原理为U=IR，所以需要使用电压表测量盐水柱两端电压，电压表并联在盐水柱两端，电流表测量通过盐水柱的电流，电流表串联在电路中，将滑动变阻器与盐水柱串联实物图和电路图连接情况，如下图所示：
（3）描点连线，作图所示：
根据表格数据：盐水柱的电阻
盐水柱的平均电阻
（4）分析实验数据和图像可知，欧姆定律适用于盐水，盐水柱的电压与电流成正比。
（5）由图丁可知，电压表选择0~3V量程，示数为2.5V。由图丁可知，电流表选择0~0.6A量程，示数为0.26A。图戊中U—I图像较靠近横轴，是因为横轴单位长度表示的数值与纵轴单位长度所表示的数值的比小于0.1。
【分析】伏安法测电阻：电压表并联待测电阻两侧测量待测电阻的电压U，电流表串联在电路中测量待测电阻的电流I，根据欧姆定律计算待测电阻的阻值。
（1）测量盐水柱的电阻时，为了减少对探究实验结果的影响，不能选择导体作为管子，所以选用绝缘材料的管子，即玻璃管。
（2）用伏安法测量盐水柱的电阻时，用电压表测量盐水柱两端电压，用电流表测量通过盐水柱的电流，将滑动变阻器与盐水柱串联改变盐水柱两端电压，电压表并联在盐水柱两端，电流表与盐水柱串联，实物图和电路图连接情况，如下图所示：
（3）[1]通过描点连线，做出盐水柱的U—I图像，如下图所示：
[2]由表中数据可知，盐水柱的电阻
盐水柱的平均电阻
（4）[1][2]分析实验数据和图像可知，欧姆定律适用于盐水，因为表中电压与电流的比值保持不变，即电阻一定时，盐水柱的电压与电流成正比。
（5）[1]由图丁可知，电压表选择0~3V量程，分度值为0.1V，电压表的示数为2.5V。
[2]由图丁可知，电流表选择0~0.6A量程，分度值为0.02A，电流表的示数为0.26A。
[3]图戊中U—I图像较靠近横轴，是因为横轴和纵轴单位长度表示的大小不同，横轴单位长度表示的数值与纵轴单位长度所表示的数值的比小于0.1。
18．【答案】（1）电流表的正负接线柱接反了；长度
（2）镍铬合金丝
（3）
（4）LED更节能
【解析】【解答】（1）图乙中电流表的正负接线柱接反了。闭合开关，调节鳄鱼夹M、N之间的距离，导体接入电路中的长度发生改变，即电路中的电阻发生改变，导致灯泡亮的度和电流表示数都会发生变化，说明导体的电阻与其长度有关。
（2）据表中数据可知，镍铬合金丝的电阻远大于铜丝的电阻，选用镍铬合金丝可以更好实现电位器调节灯泡亮度的功能。
（3）根据要求，顺时针旋转电位器旋钮时灯泡变亮，即电阻丝阻值变小，长度变短，将b、c接入电路中，如图所示：
（4）据表格数据可知，小灯泡消耗的电功率为，LED消耗的电功率为，所以亮度相同下，LED更节能。
【分析】1、电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片时，接入电路中的阻值变化，导致电路中的电流变化；
2、电功率的计算：公式为P=UI。
（1）[1]图乙中电流从电流表的负接线柱流入，正接线柱流出，明显错误是电流表的正负接线柱接反了。
[2]改正后，闭合开关，调节鳄鱼夹M、N之间的距离，导体接入电路中的长度发生改变，发现灯泡亮的度和电流表示数都会发生变化，即电路中的电阻发生改变，这一现象说明导体的电阻与其长度有关。
（2）据表中数据可知，相同条件下，镍铬合金丝的电阻远大于铜丝的电阻，因此为更好实现电位器调节灯泡亮度的功能，电位器内的电阻丝应选用镍铬合金丝更合适。
（3）根据要求，能实现顺时针旋转电位器旋钮时灯泡变亮，即电阻丝接入电路中阻值变小，长度变短，应将b、c接入电路中，如图所示：
（4）根据表格数据可知，相同亮度情况下，小灯泡消耗的电功率为
LED消耗的电功率为
因此LED更节能。LED灯两端电压/V
LED灯发光颜色
红
蓝
飞机质量
42100kg
最大起飞质量
72500kg
最大巡航速度
900km/h
发动机最大巡航推力
3.5×104N
发动机热效率
40%
发动机的推进效率
数据序号
1
2
3
4
5
电压U/V
0.8
1.2
1.6
2.0
2.2
电流I/A
0.08
0.12
0.16
0.20
0.22
导线
长度/m
横截面积/mm2
阻值/Ω
铜丝
0.5
0.02
0.5
镍铬合金丝
0.5
0.02
50
类型
电压/V
电流/A
亮度/Lux
小灯泡
1.2
0.18
50
LED
2.7
0.01
50
