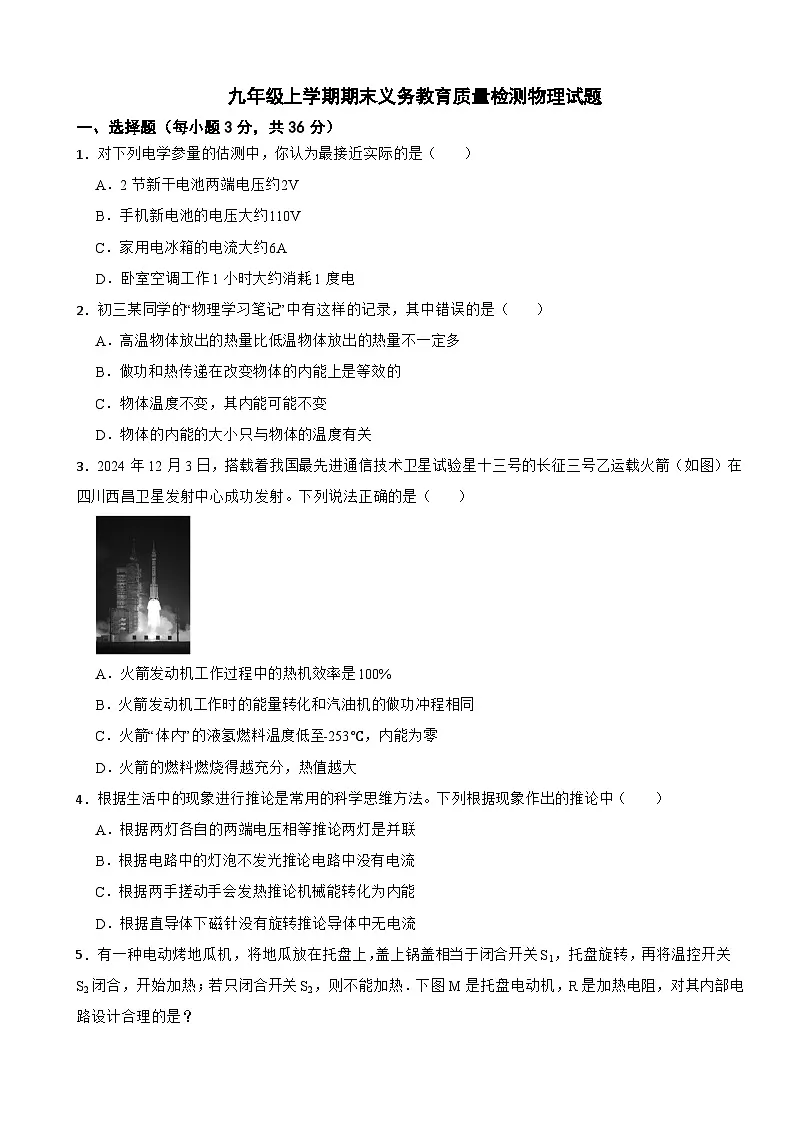

1．对下列电学参量的估测中，你认为最接近实际的是（ ）
A．2节新干电池两端电压约2V
B．手机新电池的电压大约110V
C．家用电冰箱的电流大约6A
D．卧室空调工作1小时大约消耗1度电
2．初三某同学的“物理学习笔记”中有这样的记录，其中错误的是（ ）
A．高温物体放出的热量比低温物体放出的热量不一定多
B．做功和热传递在改变物体的内能上是等效的
C．物体温度不变，其内能可能不变
D．物体的内能的大小只与物体的温度有关
3．2024年12月3日，搭载着我国最先进通信技术卫星试验星十三号的长征三号乙运载火箭（如图）在四川西昌卫星发射中心成功发射。下列说法正确的是（ ）
A．火箭发动机工作过程中的热机效率是100%
B．火箭发动机工作时的能量转化和汽油机的做功冲程相同
C．火箭“体内”的液氢燃料温度低至-253℃，内能为零
D．火箭的燃料燃烧得越充分，热值越大
4．根据生活中的现象进行推论是常用的科学思维方法。下列根据现象作出的推论中（ ）
A．根据两灯各自的两端电压相等推论两灯是并联
B．根据电路中的灯泡不发光推论电路中没有电流
C．根据两手搓动手会发热推论机械能转化为内能
D．根据直导体下磁针没有旋转推论导体中无电流
5．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？

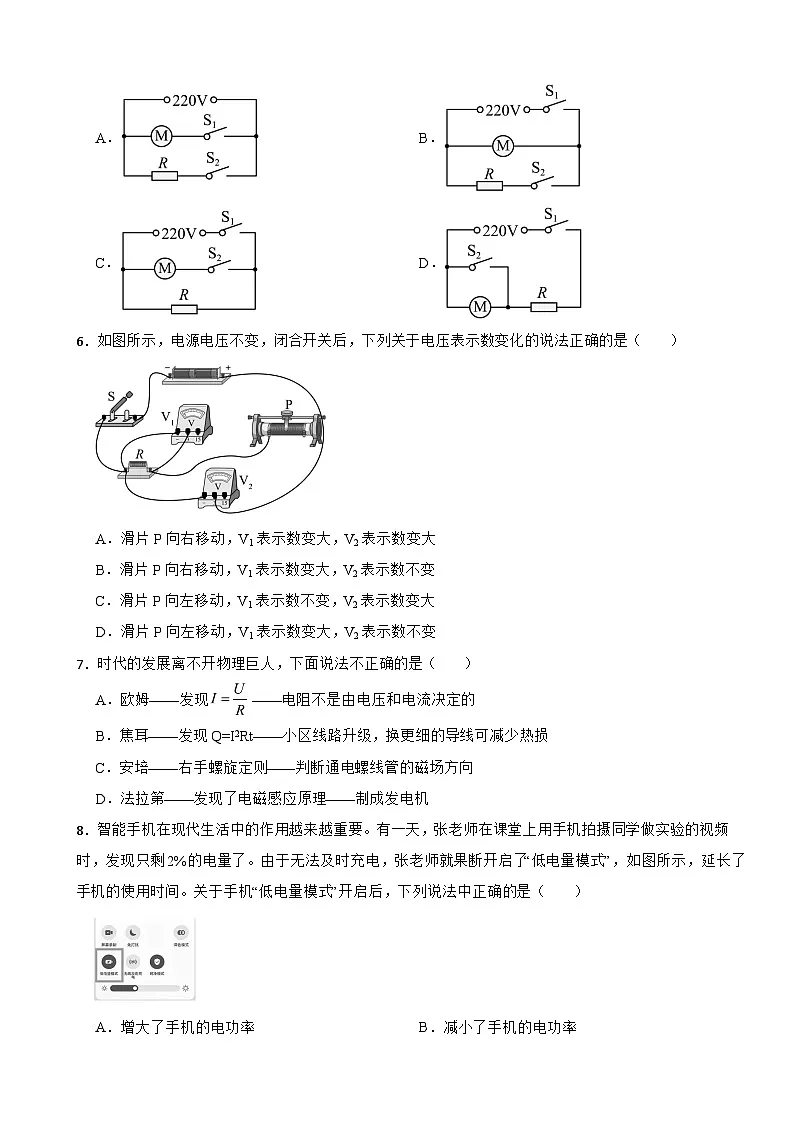

A．B．
C．D．
6．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A．滑片P向右移动，V1表示数变大，V2表示数变大
B．滑片P向右移动，V1表示数变大，V2表示数不变
C．滑片P向左移动，V1表示数不变，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
7．时代的发展离不开物理巨人，下面说法不正确的是（ ）
A．欧姆——发现——电阻不是由电压和电流决定的
B．焦耳——发现Q=I2Rt——小区线路升级，换更细的导线可减少热损
C．安培——右手螺旋定则——判断通电螺线管的磁场方向
D．法拉第——发现了电磁感应原理——制成发电机
8．智能手机在现代生活中的作用越来越重要。有一天，张老师在课堂上用手机拍摄同学做实验的视频时，发现只剩2%的电量了。由于无法及时充电，张老师就果断开启了“低电量模式”，如图所示，延长了手机的使用时间。关于手机“低电量模式”开启后，下列说法中正确的是（ ）
A．增大了手机的电功率B．减小了手机的电功率
C．增加了手机消耗的电能D．减少了手机消耗的电能

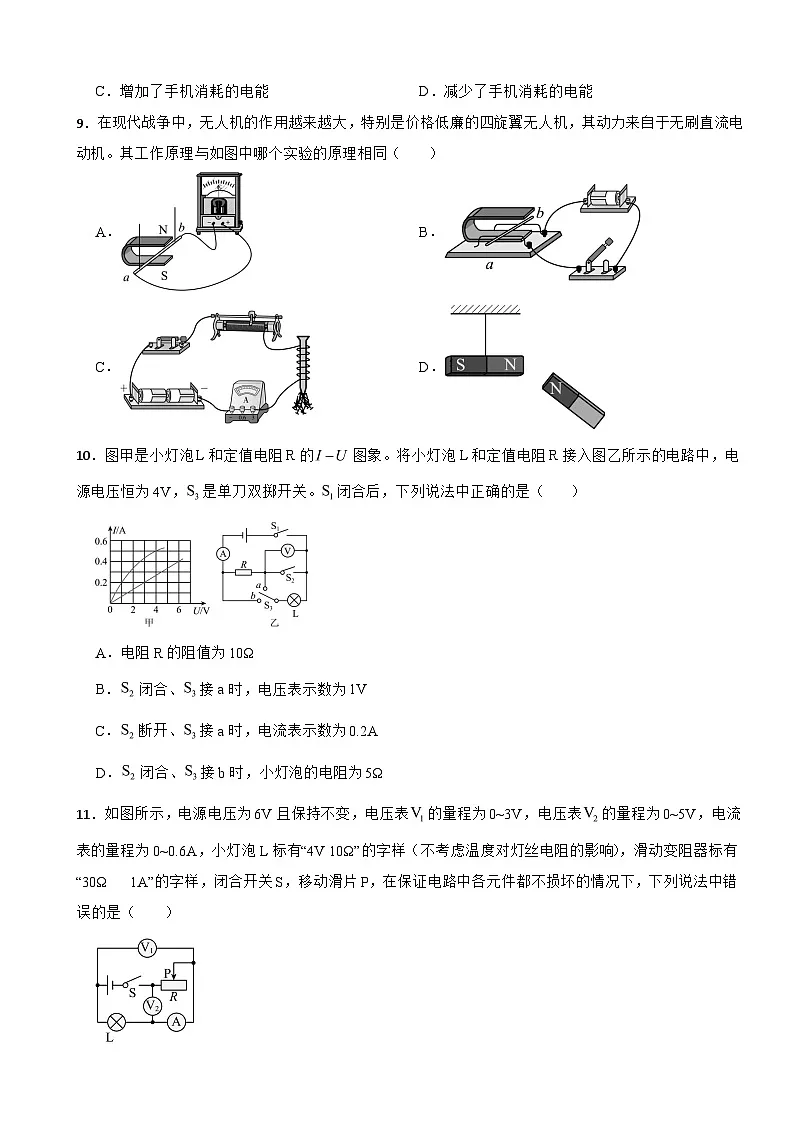

9．在现代战争中，无人机的作用越来越大，特别是价格低廉的四旋翼无人机，其动力来自于无刷直流电动机。其工作原理与如图中哪个实验的原理相同（ ）
A．B．
C．D．
10．图甲是小灯泡L和定值电阻R的图象。将小灯泡L和定值电阻R接入图乙所示的电路中，电源电压恒为4V，是单刀双掷开关。闭合后，下列说法中正确的是（ ）
A．电阻R的阻值为10Ω
B．闭合、接a时，电压表示数为1V
C．断开、接a时，电流表示数为0.2A
D．闭合、接b时，小灯泡的电阻为5Ω
11．如图所示，电源电压为6V且保持不变，电压表的量程为0~3V，电压表的量程为0~5V，电流表的量程为0~0.6A，小灯泡L标有“4V 10Ω”的字样（不考虑温度对灯丝电阻的影响），滑动变阻器标有“30Ω 1A”的字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法中错误的是（ ）
A．电流表A示数的变化范围是0.15A~0.3A
B．电压表示数的变化范围是1.5V~3V
C．滑动变阻器接入电路的阻值变化范围是10Ω~30Ω
D．电压表示数的变化范围是3V~5V
12．如图甲所示电路，电源电压不变，电压表量程是0~3V，电流表量程是0~0.6A。只闭合S、S1，在滑动变阻器的滑片从最右端向左滑至a点的过程中，灯泡和R1的I—U图像分别如图乙所示，滑片在a点时灯泡恰好正常发光。在保证电路安全的情况下，下列说法正确的是（ ）
A．灯泡的额定功率是0.15W
B．只闭合S、S1时，电路的最小功率为1.25W
C．只闭合S、S2，R1的滑片在a点，调节R2，R1的最大功率是2.16W
D．只闭合S、S2，R1的滑片在a点，R2允许接入电路的最大阻值是10Ω
二、填空题（23分）
13．丹麦物理学家 通过实验发现通电导体周围存在磁场，是世界上第一个发现电与磁之间有联系的人；老师上课时常使用扩音器，声音信号由话筒传入扩音器扩大后从扬声器播出，其中话筒的工作原理相当于 （选填“发电机”或“电动机”）。
14．艾灸是有着上千年历史的中医外治法，艾灸对人体局部的温热刺激，能增强局部血液循环。如图，点燃艾条时，皮肤的温度升高，内能 （选填“增加”或“减小”），这是通过 的方式改变内能。
15．由奇瑞汽车生产的四冲程发动机，在研发过程中，都会经过苛刻的测试，飞轮以5400r/min的高转速持续工作近200h；让“中国造”发动机具有出色的可靠性、耐久性、稳定性。发动机的活塞在此次挑战中每秒钟经过 个冲程，对外做功 次。
16．十九大报告指出：绿水青山就是金山银山。近几年达州市也响应号召，积极行动，极大改善了环境。在丰富多彩的赏花节中，游客徜徉在花海中闻到阵阵花香，这是因为分子在 。汗流满面的游客打开电动小风扇的开关按钮，小风扇便转动起来，这个过程是通过将 能转化为 能。
17．如图甲所示，验电器A不带电，验电器B带负电，当用带绝缘柄的金属棒把A、B连接的瞬间（如图乙所示），发生定向移动的电荷是 （选填“正电荷”或“负电荷”），金属棒中电流的方向是 （选填“A到B”或“B到A”）。
18．华为Mate70Pr手机是我国自主研发和生产的一款新型手机。该手机采用锂离子聚合物5600mA·h（电池总容量）电池，能支持有线最大超级快充（20V/5A）。该手机的最大充电功率为 W，若用如图所示的电能表测量手机充电时消耗的电能，若电路中只有手机在充电，不计能量的损失，给该手机电池充满一次电，电能表将转过40r，则消耗的电能为 。
19．如图所示，灯泡L标有“6V，6W”字样，闭合开关，灯泡L正常发光，此时灯泡L在内消耗的电能为 J；再闭合开关，电流表前后两次的示数之比为2∶3，则电阻的阻值为 Ω。
20．小燃家买了图甲中的智能马桶盖，坐上去发现便圈暖暖的，他在说明书上找到有关座圈的电路图及部分数据如表格所示。开关S2接b、S1闭合时，电热丝1分钟放热 J。电热丝R2阻值为1100Ω；说明书上高温档的功率应为 W。
21．如图所示的电路中，电源电压为5V，灯L标有“3V，0.9W”，滑动变阻器R上标有“20Ω，1A”的字样，滑动变阻器的最大电功率是 W。（不考虑温度对灯丝电阻的影响）
22．如图所示电路，电源电压不变，已知 R1＝10Ω、R2＝20Ω，当 闭合、 S2接1 位置时，电流表示数为0.3A； 当 S1闭合、 S2接2位置时，电压表示数为4.5V。当 S1闭合， S2接由1位置接到2位置时，电压表示数将 （选填“变大”、“不变”或“变小”） 。电源电压为 V。
23．某品牌家用吸尘器及其铭牌如图所示，正常工作10秒时间内电动机做总功为 J，若电动机线圈电阻为10Ω，10秒时间内电动机线圈发热量是 J，该吸尘器电动机的效率为 %（保留整数）。
三、作图题（6分）
24．请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向。
25．根据如图的实物图，在方框内画出对应的电路图。
四、实验题（每空1分13分）
26．有一只阻值未知的定值电阻R，图甲是用伏安法测Rx阻值的实物电路，电源电压恒为3V，滑动变阻器最大值为10Ω。
（1）甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正 （所画的导线用实线且不能交叉）。
（2）改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是 （填字母）。
A．滑动变阻器断路
B．Rx断路
C．Rx短路
（3）故障排除后，正确操作实验器材，移动滑片，当电压表示数如图乙所示，电流表示数为0.3A，则待测电阻Rx= Ω。
（4）实验小组测了三组数据（如下表），进行多次实验的目的是 ；分析表中数据可知，不可能通过以上实验获得的数据是 （填序号），原因是 。
27．某物理兴趣小组利用以下器材测量小灯泡的额定功率：恒压电源（6V）、小灯泡（标有2.5V字样）、滑动变阻器、电流表、电压表、开关、导线若干。
（1）连接好电路，在闭合开关前，发现电流表的指针如图乙所示，则接下来的操作是 ；
（2）检查电路无误后，闭合开关，当滑动变阻器的滑片移到某一位置时，某同学从大量程的刻度线看出指针停在10V处，则灯泡实际电压为 V。若要测量小灯泡的额定功率，应将滑动变阻器的滑片向 移动（选填“左”或“右”），眼睛应观察 示数，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率是 W；
（3）实验小组的同学测出小灯泡的额定功率后，调节滑动变阻器继续实验，绘制出小灯泡“I—U”图像如图丁所示，则本实验选择的滑动变阻器规格是________（选填“A”、“B”或“C”）；
A．R1“45Ω；0.5A”B．R2“100Ω；1A”C．R3“50Ω；1.5A”
（4）实验结束后，实验小组的同学又把该小灯泡与最大阻值为10Ω的滑动变阻器串联在电压为4V的电源两端，闭合开关，调节滑动变阻器，灯泡的最小功率为 W。
五、计算题（12分）
28．达州市宣汉普光气田是亚洲最大的含硫天然气田，鸿鸿某天在家里用天然气灶烧开水，将容量为5L的水壶装满，在标准大气压下，将水烧开用了0.1m3天然气，已知天然气的热值为3.2×107J/m3，水的比热容。求：
（1）0.1m3天然气完全燃烧放出的热量；
（2）水吸收的热量（他查得该灶的效率为52.5%）；
（3）本次所烧水的初温。
29．如图甲所示的电路，电源电压恒为16V，定值电阻R1的阻值为30Ω，灯泡L的额定电压为6V，图乙是灯泡的电流与电压的变化关系图像，电压表的量程为0~15V，电流表的量程为0~0.6A，滑动变阻器的规格为“100Ω 1A”。求：
（1）灯泡正常发光时的电阻；
（2）闭合开关S、S1、断开开关S2，调节滑片P使滑动变阻器接入电路的阻值为10Ω时，电压表的示数；
（3）闭合开关S、S2、断开开关S1，在电路安全的情况下，电路消耗的最小电功率。
答案
1．【答案】D
【解析】【解答】A．一节新干电池电压1.5V，两节串联起来电压为3V，故A不符合题意；
B．手机新电池的电压大约3.7V，故B不符合题意；
C．家用电冰箱电功率约为200W，根据P=UI，计算电流约，故C不符合题意；
D．家用空调功率约为1kW，工作一小时消耗电能：W=Pt=1kW×1h=1kW·1h=1度，故D正确，符合题意。
故选 D。
【分析】根据常见用电器的电压、电流和消耗的电能，判断合理数据。
2．【答案】D
【解析】【解答】A．根据，物体的质量和比热容不确定，不能比较放出热量的多少，故A正确；
B．做功和热传递都能改变物体的内能，在改变物体的内能上，是等效的，故B正确；
CD．物体内能的大小与温度、质量、状态有关，物体温度不变，内能可能不变，故C正确，D错误。
故选D。
【分析】当质量和比热容一定，温度差越大，放出热量越多；热传递和做功都可以改变内能；物体的内能和温度、质量、状态有关。
3．【答案】B
【解析】【解答】A．火箭发动机工作时，额外功不可避免，热机效率小于100%，故A错误；
B．火箭是热机，火箭发动机工作时将内能转化为机械能，能量转化与汽油机的做功冲程相同，故B正确；
C．一切物质都有内能，温度低至-253℃的液氢燃料，内能也不为零，故C错误；
D．热值是燃料的特性，与燃料的种类有关，与是否燃烧充分无关，故D错误。
故选B。
【分析】热机工作时，有能量损失，热机效率小于100%；汽油机的做功冲程，将内能转化为机械能；任何物体都有内能；热值是燃料的特性，和燃烧情况无关。
4．【答案】C
【解析】【解答】A．两灯并联，电压相等，两个规格相同的灯串联时，两端的电压也相等，故A不符合题意；
B．灯的亮度和实际功率有关，灯的实际功率太小，电路中有电流，灯也不会亮，故B不符合题意；
C．两手互相搓动，克服摩擦，使手的内能增加，温度升高，机械能转化为内能，是做功改变物体的内能，故C符合题意；
D．当通电直导体的磁场方向与磁针指向一致时，磁针不旋转，故D不符合题意。
故选C。
【分析】灯泡电压相等，可能串联，可能并联；灯泡的实际电功率影响灯泡亮度；物体相互摩擦，是做功改变内能；通电导体周围有磁场。
5．【答案】B
【解析】【解答】根据要求，在闭合开关S1，烤地瓜机的托盘旋转；再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热，电动机和加热电阻R并联，S1要控制电动机和R，接在干路上，S2控制R，与R2串接．故ACD不符合题意，B符合题意。
故选B。
【分析】根据要求，电动机和加热电阻独立工作，是并联的，干路开关控制所有用电器，支路开关控制支路用电器。
6．【答案】D
【解析】【解答】图中，闭合开关，定值电阻和滑动变阻器串联，电压表测定值电阻的电压，测电源电压。
AB．滑片P向右移动，电源电压不变，示数不变，滑动变阻器阻值变大，总电阻变大，电流变小，根据，电压表示数减小，故AB错误；
CD．滑片P向左移动，电源电压不变，则电压表示数不变，滑动变阻器阻值变小，总电阻变小，根据，电流变大，根据，电压表示数变大，故C错误，D正确。
故选D。
【分析】在串联电路中，电阻变大，根据，电流减小，变大的电阻分压变大。
7．【答案】B
【解析】【解答】A．欧姆探究了欧姆定律，电阻是导体的性质，与通过它的电流、它两端的电压无关，故A正确，不符合题意；
B．在材料和长度一定时，横截面积越大，电阻越小，粗的导线电阻更小，根据，换更粗的导线可以减少热损，故B错误，符合题意；
C．安培定则内容：右手握通电螺线管，让四指弯向螺线管中的电流方向，大拇指所指的那一端就是通电螺线管的N极，利用安培定则可以判断磁场的方向，故C正确，不符合题意；
D．法拉第发现了电磁感应现象，制成了发电机，故D正确，不符合题意。
故选B。
【分析】电阻与电压和电流无关；导体的材料、长度一定时，横截面积越大， 电阻越小，相同电流时，产生的热量少；根据安培定则，可以判断通电螺线管的磁极位置；根据电磁感应现象，制成了发电机。
8．【答案】B
【解析】【解答】当剩余的电能一定时，开启低电量模式，可延长时间，根据，能量一定时，时间越大，电功率减小，并没有改变电能多少，故ACD错误，B正确。
故选B。
【分析】能量一定时，减小电功率，可以延长工作时间。
9．【答案】B
【解析】【解答】A．图中，导体切割磁感线产生感应电流，是电磁感应现象，应用是发电机，故A不符合题意；
B．图中，通电导体在磁场中受力运动，将电能转化为机械能，应用是电动机，故B符合题意；
C．图中，改变电流大小，可以探究的是电磁铁磁性的影响因素，故C不符合题意；
D．图中，根据磁极相互靠近的现象，可探究的磁极间的相互作用规律，故D不符合题意。
故选B。
【分析】导体切割磁感线产生感应电流，是电磁感应现象；通电导体在磁场中受力，是电动机的工作原理；根据电磁铁吸引铁钉大小，判断电磁铁磁性的强弱；根据磁极间的吸引或排斥，判断磁极间相互作用力。
10．【答案】C
【解析】【解答】A．图中，定值电阻中的电流和两端的电压成正比，正比例图线是定值电阻的图象，小灯泡的电阻随温度的升高而增大，曲线是小灯泡的图象，电阻R的阻值为：，故A错误；
B．图乙中，、闭合后，接a时，电压表被开关S2短路，电压表的示数为零，故B错误；
C．闭合，断开、接a时，电阻R和灯泡L串联，电压表测量灯泡L的电压，电源电压是4V，串联电路中各处的电流相等，图甲中，当电流为0.2A时，灯泡L的电压是1V，电阻R两端的电压是3V，由串联电路电压的规律：U=UL+UR=1V+3V=4V，故C正确；
D．闭合后，闭合、接b时，灯泡L和电阻R并联，电源电压是4V，灯泡两端的电压是4V，由图甲中，通过灯泡的电流是0.5A，灯泡的电阻：，故D错误。
故选C。
【分析】定值电阻的电流和电压成正比；灯泡电阻随温度改变而改变，根据，计算电阻；在测量电流中，电流处处相等，各用电器分压之和等于电源电压；结合灯泡不同时刻的电压和电流，计算电阻。
11．【答案】D
【解析】【解答】根据图像，灯泡和变阻器串联，电压表测灯泡电压，电压表测变阻器电压，电流表测电路电流。电压表量程为0~3V，最大示数为U1max=3V，电流最大为，
电压表最小为：U2min=U-U1max=6V-3V=3V，
变阻器阻值最小电阻为；
根据滑动变阻器规格，变阻器阻值最大为30Ω，电路中电流最小为
，电流表A示数的变化范围是0.15A~0.3A，
电压表示数最小为：，示数的变化范围是1.5V~3V，
电压表示数最大为U2max=6V-1.5V=4.5V，电压表示数的变化范围是3V~4.5V，滑动变阻器接入电路的阻值变化范围是10Ω~30Ω，故ABC正确，不符合题意，D错误，符合题意。
故选D。
【分析】根据，计算电流，利用电压表的量程和U=IR，计算电压表的取值范围；根据，计算电阻，判断滑动变阻器的取值范围。
12．【答案】C
【解析】【解答】AB．图中，只闭合S、S1，灯泡和串联，电压表测灯泡电压。在滑动变阻器的滑片从最右端向左滑至a点，变阻器阻值变小，则总电阻变小，电流变大，变阻器的电压减小，则灯泡电压变大，图乙中，左边的曲线为灯泡的I-U图像，右边的曲线为的I-U图像。滑片在a点时，灯泡正常发光，电流最大为0.5A，灯泡电压为1.5V，的电压为3V。则灯泡的额定功率；
根据串联电压规律，电源电压为：；
图乙中，最小电流为0.3A，则只闭合S、S1时，电路的最小功率为，故AB错误；
CD．只闭合S、S1，灯泡正常发光时，滑片在a点，阻值为，
只闭合S、S2，和串联，R1的滑片在a点，电压表测电压，电流表量程是0~0.6A，则调节R2，电路中电流最大为0.6A。则R1的最大功率；
电压表量程是0~3V，当电压表示数最大为3V时，R2允许接入电路的阻值最大，则有，解得，则R2允许接入电路的最大阻值是12Ω，故C正确，D错误。
故选C。
【分析】根据电路的连接，滑动变阻器电阻越小，电流越大，灯泡分压变大；根据灯泡的电压和电流，利用P=UI，计算电功率；根据灯泡和滑动变阻器的分压，计算总电压；根据电阻的电压和电流，利用，计算电阻；根据最大电流，利用P=I2R，计算电功率；结合串联电路分压规律，结合分压和电阻，计算滑动变阻器的最大电阻。
13．【答案】奥斯特；发电机
【解析】【解答】物理学家奥斯特通过实验，探究通电导体周围存在磁场，即电流的磁效应；
使用话筒时，膜片带动线圈振动，线圈在磁场中切割磁感线，产生感应电流，话筒的工作原理与发电机相同。故第1空填：奥斯特；第2空填：发电机。
【分析】奥斯特首先发现电流的磁效应；导体切割磁感线，导体中产生感应电流，是发电机的工作原理。
14．【答案】增加；热传递
【解析】【解答】用艾条熏烤时，局部有温热感，是皮肤吸收点燃艾条的热量，内能增加，温度升高，是通过热传递的方式改变内能的。故第1空填：增加；第2空填：热传递。
【分析】物体间温度不同，通过热传递改变内能。
15．【答案】180；45
【解析】【解答】热机的一个工作循环中，完成四个冲程，飞轮转两圈，对外做功一次。飞轮的转速为5400r/min=90r/s，则每秒转动90转，完成180个冲程，对外做功45次。故第1空填：180；第2空填：45。【分析】热机工作时，一个循环中完成4个冲程，飞轮转2周，做功1次。
16．【答案】不停地做无规则运动；电；机械
【解析】【解答】闻到花香，是分子在不停地做无规则运动，形成扩散现象；
电动小风扇工作时，消耗电能，扇叶旋转，是将电能转化为机械能。故第1空填：不停地无规则运动；第2空填：电；第3空填：机械。
【分析】闻到气味，是分子不停的无规则运动形成的；电动机将电能转化为机械能。
17．【答案】负电荷；A到B
【解析】【解答】验电器A不带电，B带负电，金属棒把A、B连接时，电子发生定向移动，电子带负电荷，则负电荷定向移动；电流的方向与负电荷定向移动的方向相反，A不带电，B带负电，电子从B到A，故电流从A到B。故第1空填：负电荷；第2空填：A到B。【分析】带电体和不带电的物体接触，自由电子发生移动，电流方向和负电荷定向移动方向相反。
18．【答案】100；0.02
【解析】【解答】根据电压和电流，计算手机的最大充电功率为：；
根据电能表转数，计算消耗的电能为。故第1空填：100；第2空填：0.02。
【分析】根据P=UI，计算电功率；根据电能表转数，计算消耗的电能。
19．【答案】360；12
【解析】【解答】灯泡L正常发光，结合时间，计算消耗的电能为：；
只闭合开关时，灯泡接入电路，电流表测灯泡的电流；再闭合开关，灯泡和定值电阻并联，电流表测干路电流，两次的示数之比为2∶3，根据并联电流规律，灯泡和定值电阻的电流之比为。根据，电流与电阻成反比，灯泡和定值电阻的阻值之比为。灯泡的电阻为：
，则电阻的阻值为：。故第1空填：360；第2空填：12。
【分析】根据W=Pt，计算消耗的电能；根据并联电路电流规律，判断各支路电流，根据并联电路中，支路电流之比等于电阻的反比，可以计算电流关系；根据，计算电阻。
20．【答案】2640；88
【解析】【解答】图中，S2接b、S1断开，、串联，总电阻最大，根据，总功率最小，为低温档，总电阻为：；
S2接a、S1闭合时，、并联，总电阻最小，根据，总功率最大，为高温档；
开关S2接b、S1闭合时，为中温档，单独工作，电热丝1min放热为：，阻值为：，则阻值为，则，高温档时，、并联，、电压相同，电阻相同，根据，、的功率相同，则高温档的功率为：。故第1空填：2640；第2空填：88。
【分析】根据开关状态，判断电路的连接；利用，计算电阻；根据W=Pt，计算消耗的电能；根据，计算电功率大小。
21．【答案】0.625
【解析】【解答】根据灯泡规格，计算灯L电阻为：；
滑动变阻器的功率为：，当时，有最大值，则滑动变阻器消耗的最大功率为：。故第1空填：0.625。
【分析】根据，计算电阻大小，利用P=I2R，计算滑动变阻器的电阻，结合，计算电功率。
22．【答案】变大；9
【解析】【解答】如图， R1＝10Ω、R2＝20Ω，当 S1闭合、 S2接1位置时，R1和R3串联，电压表并联在R1两端测量其电压，当 Sₗ闭合、 S2接2 位置时，R2和R3串联，电压表并联在R2两端测量其电压；根据串联分压可知，当S1闭合， S2接由1位置接到2位置时，电压表示数将变大。当 S1闭合、 S2接2位置时，电压表示数为4.5V，通过欧姆定律计算通过R2的电流为；故当S1闭合，S2从接1变为接2，R3的电流变化量为ΔI＝0.3A－0.225A＝0.075A，同理计算其电压电压变化量为ΔU＝4.5V－4V＝1.5V；结合欧姆定律计算R3的阻值为，当 Sₗ闭合、 S2接1位置时，电流表示数为0.3A，所以通过R1的电流为0.3A，根据欧姆定律计算其两端的电压为U1＝I1R1＝0.3V×10Ω＝3V；故电源电压为U＝U1＋I1R3＝3V＋0.3A×20Ω＝9V；
综上 第1空、变大； 第2空、9.
【分析】1、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和；
2、串联分压：用电器串联时，其两端的电压和电阻成正比；
3、欧姆定律的应用：公式为。
23．【答案】11000；2500；77
【解析】【解答】正常工作10s，电动机做总功为：，
电流为：，电动机线圈发热量为；
产生的机械能为：；
则吸尘器电动机的效率为：。故第1空填：11000；第2空填：2500；第3空填：77。
【分析】根据W=Pt，计算电动机做的总功；根据，计算电流；结合Q=I2Rt，计算电流产生的热量，根据总电能和产生的热量差，计算机械做功多少，根据，计算电动机的效率。
24．【答案】
【解析】【解答】图中，通电螺线管的左端为S极，则右端为N极，根据异名磁极相互吸引，小磁针的左端为S极，则右端为N极。在磁体外部，磁感线是从N极发出，回到S极，图中磁感线的方向指向左。根据安培定则，判断电流从螺线管的左端流入，则电源的左端为正极。如图所示：
【分析】根据磁极间相互作用，判断小磁针的磁极位置；磁体外部，磁场从N极指向S极；根据安培定则，判断电流方向。
25．【答案】
【解析】【解答】由实物图可知，两灯首首相连，尾尾相接，属于并联，S2在L2支路上，开关S1在干路上，电路图如图所示：
[分析]电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路
26．【答案】；A；4；取平均值减小误差；1；电压表示数为0.8V，变阻器连入电路的电阻大于现有变阻器的最大电阻
【解析】【解答】测量未知电阻时，（1）图中，电压表串联是错误的，电流表应与电阻串联，电压表与电阻并联，如下图所示
（2）电路串联，闭合开关，移动滑片，电流表、电压表无示数，则电压表测量以外的位置断路，则滑动变阻器断路，故A符合题意；
故选A；
（3）实验时，移动滑片，电压表如图乙，电压表选用小量程，分度值为0.1V，电压为1.2V，电流表示数为0.3A，计算待测电阻为：；
（4）实验时，进行多次实验取平均值，减小实验的误差。
根据表中第1组数据，变阻器连入电路的电阻为：，第1次数据不可能通过实验获得，原因是滑动变阻器取值大于最大阻值。
【分析】（1）测量未知电阻时，电压表和未知电阻并联，滑动变阻器串联；
（2）在串联电路中，电流表、电压表无示数，电压表测量以外的位置断路；
（3）根据电压表量程和指针位置，测量电压，根据，计算电阻；
（4）多次实验计算平均值，可以减小误差；根据滑动变阻器的分压和电流，利用，计算电阻。
27．【答案】（1）对电流表调零
（2）2；左；电压表；0.75
（3）B
（4）0.375
【解析】【解答】测量小灯泡的额定功率时，
（1）实验时，闭合开关前，电流表的指针如图乙，指针在零刻度线左侧，应将电流表指针调零；
（2）电压表的大小量程有5倍的关系，大量程读数是10V，则小量程读数应为2V，实验中，小灯泡的额定电压为2.5V，电压表选择的是小量程，正确的示数为2V。
灯泡分电压为2V，测量小灯泡的额定功率，灯泡的电压为2.5V，根据串联分压原理，滑片向左移，减小滑动变阻器连入电路的阻值，以减小滑动变阻器的分压，移动滑片时，眼睛应注视电压表，直至电压表示数为2.5V。
图丙中，电流表示数为0.3A，计算灯泡的额定功率为：；
（3）图中，灯泡最小分压为0.5V，电流为0.1A，电源电压为6V，滑动变阻器电压为
滑动变阻器连入电路的电阻为：，选择的滑动变阻器是。
故选B。
（4）图中，当灯泡两端的电压为1.5V，灯泡的电流为0.25A时，滑动变阻器两端的电压为：，
此时滑动变阻器连入电路的阻值，
灯泡的功率即为最小功率，为。
【分析】（1）实验前，电流表指针要调零；
（2）电压表的大小量程是5倍关系，结合灯泡的额定电压，判断电压表量程和正确示数；根据P=UI，计算电功率；
（3）根据串联电路分压规律，计算滑动变阻器的分压，利用，计算电阻；
（4）根据串联电路电流和电压规律，判断灯泡的电压和电流，利用P=UI，计算电功率。
（1）连接好电路，在闭合开关前，发现电流表的指针如图乙所示，指针指示在零刻度线左侧，接下来应该将电流表调零，使电流表指针指示零刻度线。
（2）[1]电压表指针指示同一位置时，大小量程示数存在5倍的关系，因此大量程读数是10V，则小量程读数应为2V，实验中小灯泡的额定电压为2.5V，电压表选择的是小量程，故正确的示数为2V。
[2][3]此时灯泡两端的电压为2V，小于灯泡的额定电压，若要测量小灯泡的额定功率，应增大灯泡的电压直至为额定电压，根据串联分压原理，应将滑片向左移，减小滑动变阻器连入电路的阻值，以减小滑动变阻器两端的分压，移动滑片的同时，眼睛应注视电压表，直至电压表示数为2.5V。
[4]图丙中电流表示数为0.3A，则灯泡的额定功率为
（3）由图可知，灯泡两端最小分压为0.5V，电源电压为6V，根据串联电压规律，此时滑动变阻器电压为
此时电路中电流为0.1A，故此时滑动变阻器连入电路的电阻为
所以实验选择的滑动变阻器是。
故选B。
（4）由图可知，当灯泡两端的电压为1.5V，流过灯泡的电流为0.25A时，滑动变阻器两端的电压为
此时滑动变阻器连入电路的阻值
则此时电路中电流最小，此时灯泡的功率即为最小功率，故灯泡的最小功率为
28．【答案】（1）解：0.1m3天然气完全燃烧放出的热量
（2）解：水吸收的热量为
（3）解：标准大气压下水的沸点为100℃，水的质量为
则水升高的温度为
则本次所烧水的初温为
【解析】【分析】（1）根据Q=Vq，计算燃料燃烧放出的热量；
（2）根据Q=ηQ放，计算水吸收的热量。
（3）根据m=ρV，计算质量，根据，计算温度差。
（1）0.1m3天然气完全燃烧放出的热量
（2）水吸收的热量为
（3）标准大气压下水的沸点为100℃，水的质量为
则水升高的温度为
则本次所烧水的初温为
29．【答案】解：（1）由图乙可知，灯泡正常发光时的电流为0.5A
（2）当闭合开关S、S1，断开开关S2时，R1和 R2串联
电压表测R2两端的电压
（3）当闭合开关S、S2， 断开开关S1时，灯泡L与R2串联，当电压表示数为15V时，灯泡两端的电压为1V，电路消耗的电功率最小。从图像可知，此时电路中的电流IL=0.2A，电路消耗的最小电功率
答：（1）小灯泡正常发光时的电阻为12Ω；
（2）电压表的示数为4V；
（3）电路消耗的最小电功率为3.2W。
【解析】【分析】（1）根据，计算电阻，
（2）利用串联电路电阻规律，结合，计算串联电路的电流；根据U=IR，计算分压；
（3）根据P=UI，计算电功率大小。额定电压
220V
低温档功率
22W
中温档功率
44W
高温档功率
物理量
次数
U/V
I/A
R/Ω
1
0.8
0.2
2
1.6
0.4
3
1.9
0.48
