甘肃省武威2026年九年级上学期期末考试物理试题附答案

这是一份甘肃省武威2026年九年级上学期期末考试物理试题附答案，共22页。试卷主要包含了选择题，填空题，作图题，实验题，简答题，计算题等内容，欢迎下载使用。

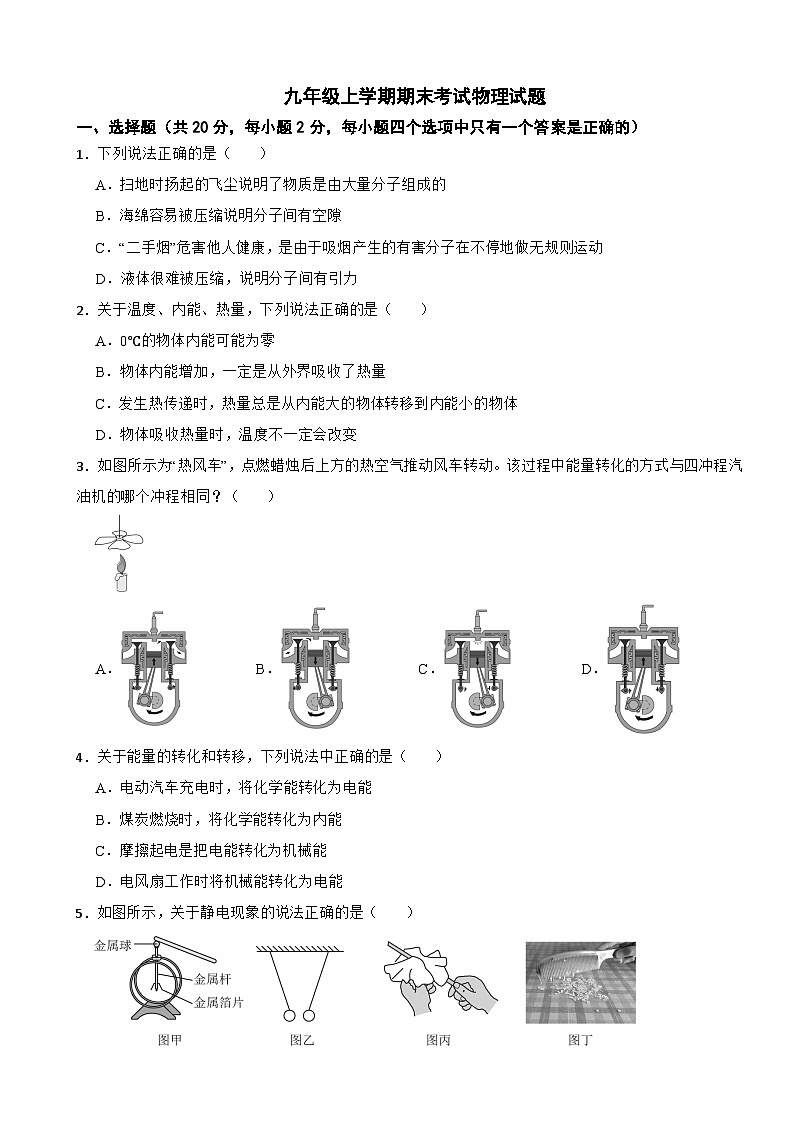

1．下列说法正确的是（ ）
A．扫地时扬起的飞尘说明了物质是由大量分子组成的
B．海绵容易被压缩说明分子间有空隙
C．“二手烟”危害他人健康，是由于吸烟产生的有害分子在不停地做无规则运动
D．液体很难被压缩，说明分子间有引力
2．关于温度、内能、热量，下列说法正确的是（ ）
A．0℃的物体内能可能为零
B．物体内能增加，一定是从外界吸收了热量
C．发生热传递时，热量总是从内能大的物体转移到内能小的物体
D．物体吸收热量时，温度不一定会改变
3．如图所示为“热风车”，点燃蜡烛后上方的热空气推动风车转动。该过程中能量转化的方式与四冲程汽油机的哪个冲程相同？（ ）
A．B．C．D．
4．关于能量的转化和转移，下列说法中正确的是（ ）
A．电动汽车充电时，将化学能转化为电能
B．煤炭燃烧时，将化学能转化为内能
C．摩擦起电是把电能转化为机械能
D．电风扇工作时将机械能转化为电能
5．如图所示，关于静电现象的说法正确的是（ ）
A．如图甲：验电器是利用了异种电荷相互吸引的原理制成的
B．如图乙：细绳悬挂的轻质泡沫塑料小球相互吸引，两小球一定带有异种电荷
C．如图丙：丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒得到了电子
D．如图丁：摩擦后的梳子能够吸引纸屑，因为带电体具有吸引轻小物体的性质

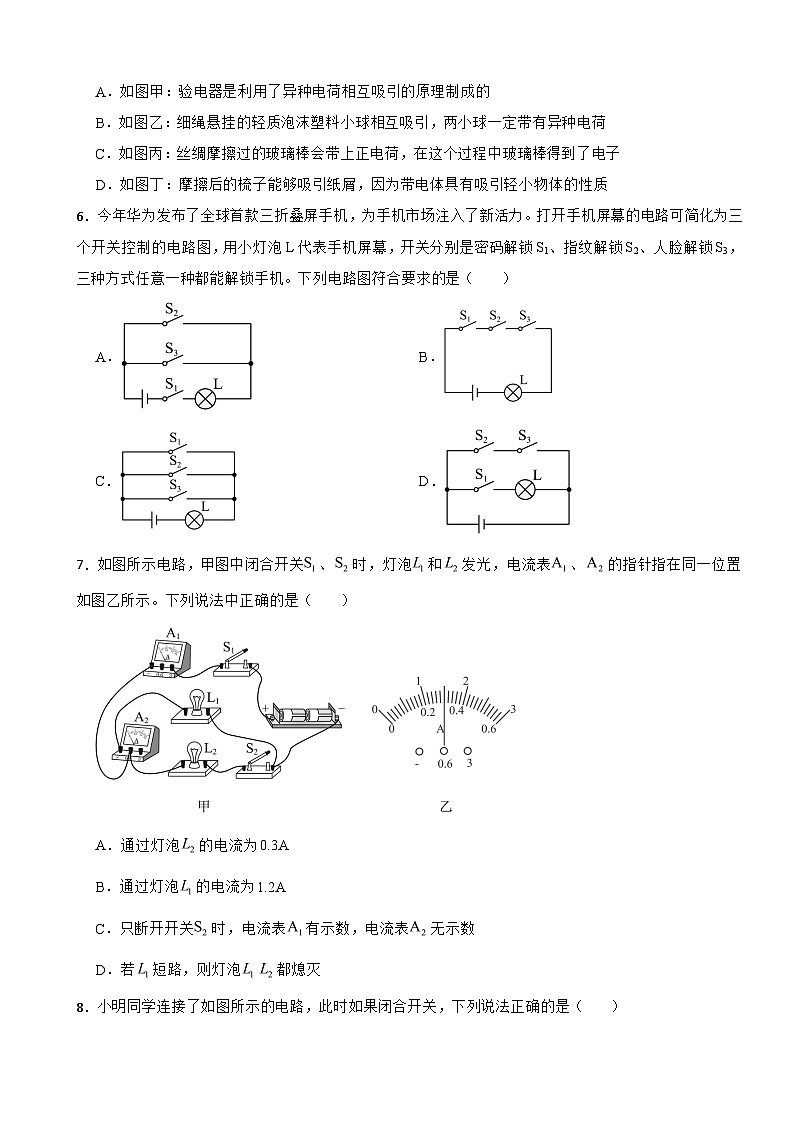

6．今年华为发布了全球首款三折叠屏手机，为手机市场注入了新活力。打开手机屏幕的电路可简化为三个开关控制的电路图，用小灯泡L代表手机屏幕，开关分别是密码解锁S1、指纹解锁S2、人脸解锁S3，三种方式任意一种都能解锁手机。下列电路图符合要求的是（ ）
A．B．
C．D．
7．如图所示电路，甲图中闭合开关、时，灯泡和发光，电流表、的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
A．通过灯泡的电流为0.3A
B．通过灯泡的电流为1.2A
C．只断开开关时，电流表有示数，电流表无示数
D．若短路，则灯泡都熄灭

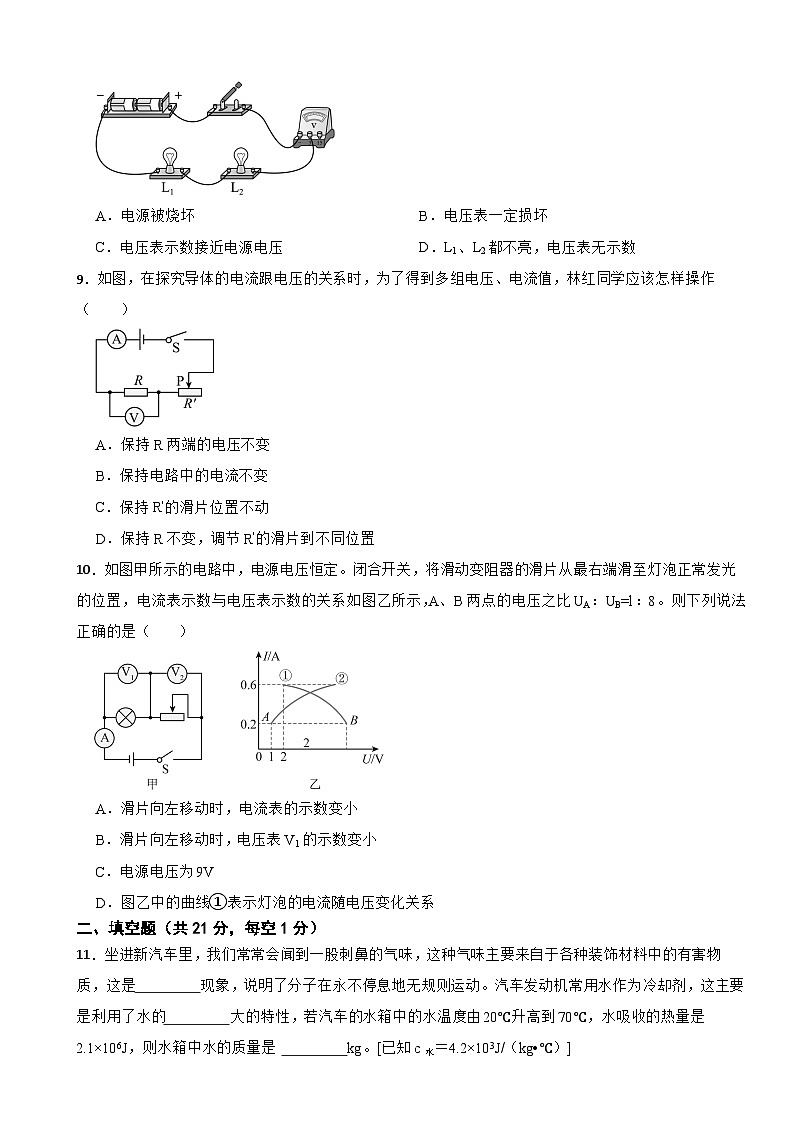

8．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源被烧坏B．电压表一定损坏
C．电压表示数接近电源电压D．L1、L2都不亮，电压表无示数
9．如图，在探究导体的电流跟电压的关系时，为了得到多组电压、电流值，林红同学应该怎样操作（ ）
A．保持R两端的电压不变
B．保持电路中的电流不变
C．保持R'的滑片位置不动
D．保持R不变，调节R'的滑片到不同位置
10．如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电压之比UA：UB=l：8。则下列说法正确的是（ ）
A．滑片向左移动时，电流表的示数变小
B．滑片向左移动时，电压表V1的示数变小
C．电源电压为9V
D．图乙中的曲线①表示灯泡的电流随电压变化关系
二、填空题（共21分，每空1分）
11．坐进新汽车里，我们常常会闻到一股刺鼻的气味，这种气味主要来自于各种装饰材料中的有害物质，这是 现象，说明了分子在永不停息地无规则运动。汽车发动机常用水作为冷却剂，这主要是利用了水的 大的特性，若汽车的水箱中的水温度由20℃升高到70℃，水吸收的热量是2.1×106J，则水箱中水的质量是 kg。[已知c水＝4.2×103J/（kg•℃）]
12．汽油机有四个冲程，图甲是汽油机的 冲程， 图是依靠飞轮惯性来完成的冲程。
13．中国航天正在迈向“诗和远方”，今年，神舟系列飞船接连升空。运载飞船的火箭一般用液氢来作燃料，这主要是因为液氢具有 的优点。神舟飞船返回舱进入大气层时机械能转化为舱体、空气等的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有 的。
14．用毛皮摩擦橡胶棒，橡胶棒在摩擦过程中 电子。如图所示，若用与毛皮摩擦过的橡胶棒接触验电器的金属球，下端金属箔因 而张开。
15．如图所示的电流表，由图可知，当选大量程时，指针所指的电流为 A，选小量程时，指针所指的电流为 A。
16．如图所示，将开关S关闭后，电压表V1为10V、电压表V2的示数为4V，则L1两端的电压是 V，L2两端的电压是 V。
17．水果电池供电时是将 能转化为电能，其电压由电压表直接测量，如图甲可知铜片是 极；乙图中电阻箱的示数是 Ω。
18．如图所示，两个电阻甲和乙的电流与其两端电压的关系如图所示。由图可知，将甲和乙并联后接在电压为2V的电源两端，干路电流是 A；如果将甲和乙串联后接在某电源两端，此时电流是0.15A，则电源电压是 V。
19．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路，电路中的电流为 ，甲乙两电阻两端的电压之比为 ；将它们并联接入同一电路中，通过甲乙两电阻的电流之比为 。
三、作图题（共6分）
20．（1）请把如图电路补充完整。（已知电源电压为3V，要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮）
（2）如图为模拟测酒驾的酒精浓度测试仪，气敏电阻R的阻值随气体浓度增加而增大，用电压表改装的测试仪的示数也增大。请根据要求在电路图的框内填入“”、“”和“”。
四、实验题（共12分，每空1分）
21．如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
（1）以上实验装置的安装顺序是 （选填“自下而上”或“自上而下”）；
（2）在研究不同物质的吸热能力实验中，应选择 两图进行实验。不同物质吸收热量的多少是通过 （选填“温度计升高的示数”或“加热时间长短”）来反映的；
（3）取质量和初温均相同的A、B两种液体，使用相同热源加热后它们的温度随时间变化的图像如图丁所示，由图可以看出， 液体的吸热本领较大；
（4）为比较不同燃料的热值，实验中应控制燃料燃烧的 相同，根据 比较燃料燃烧放出热量的多少。
22．在“探究电流与电阻的关系”时，小李同学用如图甲的电路，使用电流表、电压表、定值电阻、滑动变阻器、电源、开关、导线若干等器材进行实验。
（1）如图甲所示，开关闭合前，滑动变阻器的滑片P应置于 端（选填“A”或“B”）。根据图甲电路图，在图乙实物图中用笔画线代替导线将图连接完整 。
（2）小李同学发现标有50Ω与10Ω的两个滑动变阻器上电阻丝的横截面积相同，由此判断这两条电阻丝的 不同。
（3）闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障原因是： 。
（4）排除故障后闭合开关，电流表的示数如图丙，则电流表示数为 A。
（5）下列图像中，能大致反映本实验中电流I与电阻R之间关系的是______。
A．B．
C．D．
五、简答题（共3分）
23．用比热容解释为什么沙漠中的昼夜温差比海边的大?
六、计算题（共18分，每小题6分）
24．近年来，越来越多的家庭选择安装燃气热水器，其加热速度快、节能高效环保等优点受到更多人的青睐。阳阳家的燃气热水器将水从加热到，完全燃烧天然气。已知水的比热容，天然气的热值，水密度为。求：
（1）此过程中水所吸收的热量是多少？
（2）天然气完全燃烧放出的热量是多少？
（3）该热水器加热这些水的效率是多少？
25．如图所示的电路中，电源由三节新干电池串联组成。闭合开关后，两灯泡均发光，电流表的示数为0.24A，电压表V示数为1.2V。求：
（1）电源电压；
（2）通过灯和的电流；
（3）和两端的电压。
26．如图所示的电路中，电源电压保持不变，，。若开关均断开时，电流表示数为0.2A；开关均闭合时，电流表示数为0.6A。求：
（1）电源电压；
（2）的阻值；
（3）当开关断开、闭合时，电流表的示数。
答案
1．【答案】C
【解析】【解答】A．扫地时扬起的飞尘，是肉眼看得见的宏观物体的运动，不是分子运动，故A错误；
B． 海绵容易被压缩是因为海绵疏松多孔，不能说明分子间有间隙，故B错误；
C．“二手烟”危害他人健康，是吸烟产生的有害分子不停地做无规则运动的结果，故C正确；
D．液体很难被压缩说明分子间有斥力，故D错误。
故选C。
【分析】A.分子很小，凡是肉眼看得见的运动肯定不是分子运动；
B.根据海绵的结构特点判断；
C.根据分子运动的知识判断；
D.分子之间存在相互作用的引力和斥力。
2．【答案】D
【解析】【解答】 解：A、一切物体在任何情况下都有内能，即0℃的物体内能一定不为零，故A错误；
B、物体的内能增加可能从外界吸收热量，可能外界对物体做功，故B错误；
C、发生热传递时，热量总是从温度高的物体转移到温度低的物体，内能大的物体温度不一定高，故C错误；
D、晶体熔化和液体沸腾时，物体不断吸收热量，但是温度不变，故D正确。
故选：D。
【分析】 （1）一切物体在任何情况下都有内能；
（2）做功和热传递可以改变物体的内能；
（3）晶体熔化过程中，吸收热量温度不变；
（4）热传递的条件是温度差。
3．【答案】C
【解析】【解答】根据图片可知，在悬挂的风车下面点燃蜡烛，空气受热后向上运动，推动小风车转动，此时内能转化为机械能，和四冲程内燃机的做功冲程能量转化相同。
A中排气门打开，是排气冲程；B中进气门打开，是吸气冲程；C中两气门都关闭，活塞下行，是做功冲程；D中两气门都关闭，活塞上行，是压缩冲程。
故选C。
【分析】根据气门的开合，结合活塞的运行方向确定冲程名称，结合其中的能量转化过程分析判断。
4．【答案】B
【解析】【解答】电动汽车充电时，将电能转化为化学能；煤炭燃烧时，消将化学能转化为内能；
摩擦起电是把机械能转化为电能；电风扇工作时是将电能转化为机械能，
故B正确，而A、C、D错误。
故选B。
【分析】根据能量转化的知识判断。
5．【答案】D
【解析】【解答】A． 如图甲： 验电器是利用同种电荷相互排斥原理制成的，故A错误；
B． 如图乙：用绝缘细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球可能带有异种电荷，也可能是一个带电，一个不带电，因为 ​​​​​​异种电荷相互吸引，带电体可以吸引轻小物体，故B错误；
C． 如图丙： 丝绸摩擦过的玻璃棒会带上正电荷，是因为玻璃棒失去电子，故C错误；
D． 如图丁： 摩擦后的梳子能够吸引纸屑，因为带电体具有吸引轻小物体的性质 ，故D正确。
故选D。
【分析】A.根据验电器的工作原理判断；
B.根据电荷之间的相互作用规律和带电体的性质判断；
C.在摩擦起电的过程中，物体得到电子带负电，失去电子带正电；
D.根据带电体的性质判断。
6．【答案】C
【解析】【解答】根据题目描述可知，开关S1、S2、S3，都可以单独解锁，即三个开关可以独立工作，互不影响，即三个开关并联，然后再与灯泡L串联，如下图所示：
故选C。
【分析】用电器相互影响为串联，不相互影响为并联，据此确定三个开关的串并联关系即可。
7．【答案】D
【解析】【解答】 解：AB、由甲图可知两灯泡并联，电流表A1测量的是干路电流，A2测L1支路的电流，
由于干路电流大于支路电流，且此时两表指针刚好指在同一位置，
所以电流表A1使用的是0-3A量程，分度值为0.1A，则干路电流I=1.5A，
电流表A2选择的是0-0.6A，分度值为0.02A，即通过L1的电流为I1=0.3A，
由并联电路电流的规律可得，通过灯L2的电流：I2=I-I1=1.5A-0.3A=1.2A，故AB错误；
C、两灯泡并联，只断开开关S2时，灯泡L2灯断路，对灯泡L1无影响，则灯泡L1中有电流通过，电流表A1有示数，电流表A2有示数，故C错误；
D、两灯泡并联，若L1短路，则灯泡L1、L2都熄灭，故D正确。
故选：D。
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，A2测L1支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小、求出通过L1和L2的电流。
8．【答案】C
【解析】【解答】根据图片可知，闭合开关后，电压表与两个灯泡串联，此时电压表测电源电压，则示数接近电源电压。
由于电压表的内阻很大，因此通过电路的电流很小，几乎为零，那么电压表和电源都不会损害，且灯泡都不发光。故ABD错误，C正确。
故选C。
【分析】 电压表的电阻很大，当电压表串联接入电路中时，测量的是电源电压。
9．【答案】D
【解析】【解答】解：探究电流与电压关系时，应保持电阻不变，调节R'的滑片到不同位置，从而改变R两端的电压和通过R的电流。
故选：D。
【分析】 电流与电压和电阻有关，由控制变量法分析解答。
10．【答案】C
【解析】【解答】 解：分析电路可知，灯泡和滑动变阻器串联，电压表V1测灯泡电压，电压表V2测滑动变阻器电压，电流表测电路电流。
ABD、调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，即滑片向左移动时，变阻器连入电路的电阻变小，电路的电流变大，根据欧姆定律可知，灯的电压变大，即电压表V1示数变大，由串联电路电压的规律知滑动变阻器两端的电压变小，即电压表示V2数减小，所以图乙中的曲线①表示变阻器的电流随电压变化关系，曲线②表示灯泡的电流随电压变化关系，故ABD错误；
C．由图可知，当电路电流最小为0.2A时，滑片位于最右端，接入电路中的电阻最大，电路中的电流最小，A点是灯泡两端电压，B点是滑动变阻器两端的电压，
根据图乙中②可知：灯泡两端的电压为UA=1V，A、B两点的电压之比UA：UB=1：8，所以，UB=8UA=8×1V=8V，
则电源电压U=UA+UB=1V+8V=9V，故C正确。
故选：C。
【分析】 （1）灯与变阻器串联，电压表V1测灯L两端的电压，V2测变阻器两端的电压，电流表测电路中的电流。滑片向左移动时，根据串联电路的电阻规律和欧姆定律分析电流变化，根据欧姆定律可知灯泡的电压变化，从而可知灯泡和滑动变阻器的电流随电压变化的关系图线；
（2）当电路电流最小为0.2A时，滑片位于最右端，接入电路中的电阻最大，电路中的电流最小，根据图乙中②读出灯泡两端的电压，根据此时A、B两点的电压UA：UB=1：8，根据串联电路电压的规律得出电源电压。
11．【答案】扩散；比热容；10
【解析】【解答】（1） 坐进新汽车里，我们常常会闻到一股刺鼻的气味， 是车内有害物质的分子在永不停息地无规则运动，属于扩散现象；
（2） 汽车发动机常用水作为冷却剂，这主要是利用了水的比热容较大，因为相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多。
（3）根据题意可知，水箱中水的质量为
。
【分析】（1）不同的物质相互接触时，彼此进入对方的现象叫扩散现象；
（2）比热容是表示物质吸放热本领大小的物理量；
（3）根据Q=cm△t计算水箱中水的质量。
12．【答案】做功；乙
【解析】【解答】图甲中火花塞点燃，活塞向下运动，内能转化为机械能，属于汽油机的做功冲程。热机的四个冲程中，做功冲程对外做功，压缩、吸气、排气冲程是靠飞轮的惯性完成的；乙图中，活塞向上运动，是压缩冲程。
【分析】吸气冲程特点：进气后打开，排气口关闭，活塞下移；压缩冲程：进气后关闭，排气口关闭，活塞上移，能量转化为机械能转化为内能，气缸内空气内能增加；做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能；排气冲程：进气后关闭，排气口打开，活塞上移，排除废气。
13．【答案】热值大；方向
【解析】【解答】 解：（1）发射飞船的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）神舟飞船返回舱穿越大气层时，克服摩擦力做功，机械能转化为内能，内能增加，这些内能无法自动转化回去，是因为能量转化和转移的过程中，有一定的方向性。
故答案为：热值大；方向。
【分析】 （1）热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小；
（2）自然界中的各种能量可以相互转化，且总量不变，但在转化和转移的过程中，却有一定的方向性，也就是有些能量的消耗是不可再生的。
14．【答案】得到；带同种电荷
【解析】【解答】解：（1）毛皮摩擦过的橡胶棒对电子的束缚能力强，得到电子带负电，毛皮失去电子带正电；
（2）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔由于同种电荷互相排斥而张开。
故答案为：得到；带同种电荷。
【分析】 （1）由于不同物质的原子核束缚电子的本领不同；当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
（2）验电器的实质是同种电荷相互排斥。
15．【答案】1.6；0.32
【解析】【解答】 解：电流表使用0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为1.6A。
电流表使用0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A。
故答案为：1.6；0.32。【分析】 （1）初中物理实验中常用的电表有电压表和电流表，一般情况下，电压表有0～15V量程和0～3V量程两个量程；电流表有0～3A量程和0～0.6A量程。
（2）电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
16．【答案】6；4
【解析】【解答】由电路图可知，开关S关闭后，两灯串联，电压表V1测量电源电压，即U=10V，电压表V2测L2两端的电压，即U2=4V，根据串联电路电压规律可知，灯L1两端的电压为：
U1=U-U2=10V-4V=6V
【分析】分析电路图可知，开关S关闭后，两灯串联，由电压表的示数可知电源电压和灯L2两端的电压，根据串联电路电压规律求出灯L1两端的电压。
17．【答案】化学；正；7858
【解析】【解答】（1）根据能量转化的知识可知，水果电池供电时将储存起来的化学能转化为电能。
（2）根据甲图可知，此时电压表的指针向右偏转，符合“正进负出”的连接要求。铜片与电压表正接线柱相连，所以铜片是正极。
（3）根据乙图可知，变阻箱四个按钮对准的数字依次为：7、8、5、8，则电阻箱的示数为R＝7×1000Ω＋8×100Ω＋5×10Ω＋8×1Ω＝7858Ω。
【分析】（1）根据能量转化的知识解答；
（2）根据电压表接线“正进负出”的要求解答；
（3）将每个旋钮所对的刻度值乘以下面的倍数，然后相加即可。
18．【答案】0.3；4
【解析】【解答】 解：（1）将电阻甲和乙并联后接在电压为2V的电源两端，由并联电路电压规律可知：U甲=U乙=U=2V；
由图象可知：当U甲=2V时，I甲=0.1A；当U乙=2V时，I乙=0.2A；由并联电路电流规律可知：干路电流I=I甲+I乙=0.1A+0.2A=0.3A；
（2）将甲和乙串联后接在某电源两端，此时电流为0.15A，由串联电路电流规律可知：I甲'=I乙'=0.15A；
由图象可知：当通过的电流为0.15A时，U甲'=3V，U乙'=1V；由串联电路电压规律可知：此时电源电压U'=U甲'+U乙'=3V+1V=4V。
故答案为：0.3；4。
【分析】 （1）电阻甲和乙并联，已知电源电压，由并联电路电压规律可知电阻甲和乙的电压；
已知电阻甲和乙的电压，从图象中可找出此时通过电阻甲和乙的电流，进而由并联电路电流规律求出干路电流；
（2）电阻甲和乙串联，已知此时的电路电流，由串联电路电流规律可知通过电阻甲和乙的电流；
已知通过电阻甲和乙的电流，从图象中可找出此时电阻甲和乙的电压，进而由串联电路电压规律求出电源电压。
19．【答案】0.1A；2：1；1：2
【解析】【解答】（1）已知甲和乙的规格分别为“6V 0.3A”和“4V 0.4A”，
则甲的电阻为；
乙的电阻为；
将它们串联接入3V的电路中，总电阻R总=R甲+R乙=20Ω+10Ω=30Ω；
电路中的电流为；
（2）根据串联电路中各处的电流相等和由欧姆定律U=IR可知，
甲乙两电阻两端的电压之比；
（3）根据并联电路中各支路两端的电压相等，和得到，
通过甲乙两电阻的电流之比。
【分析】 （1）根据欧姆定律求甲、乙的阻值；将它们串联接入3V的电路，根据串联电路的电阻规律和欧姆定律求电路中的电流；
（2）根据串联电路的分压规律可知甲、乙两电阻两端的电压之比；
（3）将它们并联接入同一电路中，根据并联电路的分流规律可知通过甲、乙两电阻的电流之比。
20．【答案】（1）
（2）
【解析】【解答】 解：（1）由题知道，电源电压为3V，电压表选择0-3V量程与灯泡并联；变阻器滑片向右滑时灯泡变亮，说明电路中电流变大、滑动变阻器连入电阻变小，滑动变阻器应选择右下接线柱并与灯泡串联，如图所示：
（2）根据题意可知，气敏电阻R的阻值随气体浓度增加而增大，用电压表改装的测试仪的示数也增大，根据串联电路的分压规律可知，电压表应该并联到R的两端；电流表串联接入电路中，如下所示：
【分析】 （1）由题知电源电压为3V，据此确定电压表选择的量程，电压表与灯泡并联；变阻器滑片向右滑时灯泡变亮，电路中电流变大、滑动变阻器连入电阻变小，据此确定滑动变阻器选择右下还是左下接线柱与灯泡串联；
（2）根据电压表和电流表的使用方法分析解答。
（1）因为电源电压为3V，所以电压表应该使用小量程并联接在灯泡两端；又因为变阻器滑片向右移动时灯泡变亮，说明电流变大，滑动变阻器接入电路中的电阻减小，所以应该将滑动变阻器右下方接线柱和开关右端相连。如下图所示：
（2）由题意可知，电池、气敏电阻R、滑动变阻器和电流表应该串联接在一起，因为气敏电阻的阻值增大，电压表的示数也增大，由串联电路的分压规律可知，电压表应并联接在气敏电阻两端，如下图所示：
21．【答案】（1）自下而上
（2）甲丙；加热时间长短
（3）B
（4）质量；温度计升高的示数
【解析】【解答】 解：（1）使用火焰的外焰加热，所以应先根据火焰外焰的位置先确定铁圈的位置，然后自下而上组装其它器材。
（2）为了比较不同液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，
通过比较加热时间，进而判断两种液体比热容的大小关系，应选择甲和丙两图进行实验；
在实验中，应控制热源相同，物质吸收热量的多少通过加热时间来反映，这里运用了转换法。
（3）由图丁可知，A和B温度都升到80℃，A温度升高的快，A需要的是时间是10min，B需要的时间是20min，B需要更长的加热时间，则B吸收的热量更多，所以液体B的吸热能力强。
（4）要比较不同燃料热值大小，应控制燃料的质量相同，需要控制加热液体的种类、质量相同，改变燃料的种类，根据温度计的示数高低得出吸热多少，从而判断热值大小。
故答案为：（1）自下而上；（2）甲、丙；加热时间长短；（3）B；（4）质量；温度计升高的示数。【分析】 （1）为使用火焰的外焰加热，需自下而上组装其它器材；
（2）实验采用转换法，物质吸收热量的多少通过加热时间来反映；
（3）质量、升高的温度相同，吸收热量多的吸热能力强；
（4）实验采用控制变量法，比较热值的大小，需控制燃料的质量相同；根据温度计的示数高低得出吸热多少，这是转换法。
（1）使用火焰的外焰加热，所以应先根据火焰外焰的位置先确定铁圈的位置，然后自下而上安装其它器材。
（2）[1]在研究不同物质的吸热能力实验中，应选择相同燃料但液体不同的实验装置，即甲、丙两图进行实验。
[2]实验中用相同的热源加热，根据转换法，不同物质吸收热量的多少是通过加热时间长短来反映的。
（3）由图丁可知，A和B温度都从0℃升到80℃，A需要的是时间是10min，B需要的时间是20min，B需要更长的加热时间，则B吸收的热量更多，所以液体B的吸热能力强。
（4）[1][2]为了比较热值大小，要用质量相同的不同的燃料，加热质量相同的同种液体，根据温度计上升的示数比较燃料燃烧放出热量的多少。温度计示数升高的越多，说明液体吸收的热量多，从而反映该燃料完全燃烧后释放的热量多。
22．【答案】（1）B；
（2）长度或材料
（3）电阻R断路
（4）0.2
（5）B
【解析】【解答】 解：（1）闭合开关前，滑动变阻器的滑片应移动到B端，主要是为了保护电路；根据电路图连接实物电路如下
（2）电阻丝的电阻大小与电阻丝的长度成正比，与横距面积成反比，若两个滑动变阻器的材料相同，那么它的长度不同；
（3）电流表示数为0，电路断路，电压表接近电源电压，电压表两个接线柱到电源两端通路，电压表被串联在电路中了，由此可知电阻R断路；
（4）根据电流表的使用规则，电流表的示数为0.2A；
（5）电压一定，通过导体的电流与其电阻成反比，由此可知选B。
故答案为：（1）B；；（2）若材料相同，电阻丝的长度；（3）电阻R断路；（4）0.2；（5）B。
【分析】 （1）为了保护电路，闭合开关前，滑动变阻器的滑片移动到最大值端；电压表并联在定值电阻R两端，滑动变阻器，定值电阻、电流表串联连接电路；
（2）电阻丝的电阻大小与电阻丝的长度成正比，与横截面积成反比；
（3）电流表示数为0，电路断路，电压表接近电源电压，电压表两个接线柱到电源两端通路，由此可知故障原因；
（4）电流表的量程分度值已知，可读取电流表的示数；
（5）电压一定，通过导体的电流与其电阻成反比。
（1）[1]为了保护电路，闭合开关前，滑动变阻器的滑片应移动到阻值最大的B端。
[2]电压表并联在定值电阻R两端，滑动变阻器、定值电阻、电流表串联连接在电路中。如图所示：
（2）电阻丝的电阻大小与电阻丝的长度、横截面积和材料有关，标有50Ω与10Ω的两个滑动变阻器上电阻丝的横截面积相同，由此判断这两条电阻丝的长度或材料不同。
（3）电流表示数为0，电路断路，电压表示数接近电源电压，电压表两个接线柱到电源两端是通路，由此可知故障可能为定值电阻R断路。
（4）电流表选用的量程为0-0.6A，分度值是0.02A，电流表的示数为0.2A。
（5）电压一定，通过导体的电流与其电阻成反比，由此可知B符合题意，ACD不符合题意。
故选B。
23．【答案】答：白天：在阳光照射下，沙漠和海边都会吸收热量。相同的时间内，吸收的热量相同，由于沙石的比热容较小，它吸收热量后温度会迅速升高；而水的比热容较大，同样吸收相同的热量，水的温度升高的幅度会相对较小。因此，在白天，沙漠的温度会比海边的温度高。
夜晚：当太阳落山后，沙漠和海边都会开始放出白天吸收的热量。相同的时间内，放出的热量相同，由于沙石的比热容小，它放出热量后温度会迅速降低；而水的比热容大，放出相同的热量，水的温度降低的幅度会相对较小。因此，在夜晚，沙漠的温度会比海边的温度低。
所以沙漠中的昼夜温差较大，而海边的昼夜温差相对较小。
【解析】【分析】 水的比热容比较大，能够调节气温，升温较慢，降温也较慢，昼夜温差较小，砂石的比热容小，升温较快，降温也较快，昼夜温差较大。​​​​​​
24．【答案】（1）40L的水质量为，
水吸收的热量为
（2）消耗的天然气完全燃烧放出的热量为
（3）该热水器加热这些水的效率为
【解析】【分析】（1）根据m=ρV，可以计算水的质量；根据Q=cmΔt，计算水吸收的热量；
（2）根据Q=Vq，计算天然气燃烧放出的热量；
（3）利用，计算热效率。
（1）40L的水质量为
水吸收的热量为
（2）消耗的天然气完全燃烧放出的热量为
（3）该热水器加热这些水的效率为
25．【答案】（1）解：一节新干电池的电压为1.5V，电源由三节新干电池串联组成，由于串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压U=3×1.5V=4.5V。
答：电源电压为4.5V。
（2）解：由图可知，闭合开关后，两灯串联，电流表测电路中的电流，电压表测L2两端的电压。
已知电流表的示数为0.24A，由于串联电路中各处的电流相等，所以通过两灯的电流均为0.24A。
（3）答：通过灯L1和L2的电流均为0.24A。
解：已知电压表示数为1.2V，即L2两端的电压U2=1.2V，
则L1两端的电压：U1=U-U2=4.5V-1.2V=3.3V。
答：L1和L2两端的电压分别为3.3V和1.2V。
【解析】【分析】（1）一节新干电池的电压为1.5V，根据串联电路的电压规律求电源电压。
（2）由图可知，闭合开关后，两灯串联，电流表测电路中的电流，电压表测L2两端的电压。根据串联电路的电流规律可知通过两灯的电流大小。
（3）已知电压表示数，即L2两端的电压，根据串联电路的电压规律求L1两端的电压。
（1）电源由三节新干电池串联组成，则电源电压为
（2）分析电路可知，闭合开关后，两灯泡串联，电流表测电路中电流，电压表测电压。电流表的示数为0.24A，根据串联电流规律可知通过灯和的电流均为0.24A。
（3）电压表测电压，则电压为1.2V，根据串联电压规律，电压为
26．【答案】（1）解：根据图片可知，开关均断开时，定值电阻R1、R3串联，电流表示数为0.2A，
此时的总电阻R总=R1+R2=4Ω+6Ω=10Ω；
则电源电压为。
答： 电源电压为2V。
（2）解：根据图片可知，若开关均闭合时，定值电阻R1、R2并联，电流表测量干路电流，
此时通过R1的电流为；
则通过R2的电流为，
那么R2的阻值为。
答：的阻值为20Ω。
（3）解：根据图片可知，当开关S1断开，S2闭合时，只有电阻R1单独工作，
此时电流表的示数为。
答： 当开关断开、闭合时，电流表的示数为0.5A 。
【解析】【分析】 （1）开关均断开时，R1、R3串联，电流表示数为0.2A，根据串联电路的电阻规律和欧姆定律可得电源电压；
（2）若开关均闭合时，R1、R2并联，电流表测量干路电流，电流表示数为0.6A。根据欧姆定律可知通过R1的电流，根据并联电路的电流特点可知通过R2的电流，根据欧姆定律可知R2的阻值；
（3）当开关S1断开，S2闭合时，电路为R1的简单电路，根据欧姆定律可知电流表的示数。
（1）开关均断开时，R1、R3串联，电流表示数为0.2A，根据串联电路的电阻规律和欧姆定律可得，电源电压为
（2）若开关均闭合时，R1、R2并联，电流表测量干路电流，电流表示数为0.6A，根据欧姆定律可知，通过R1的电流为
根据并联电路的电流特点可知，通过R2的电流为
根据欧姆定律可知，R2的阻值为
（3）当开关S1断开，S2闭合时，电路为R1的简单电路，根据欧姆定律可知，电流表的示数为
