一、单选题：本大题共12小题，共24分。

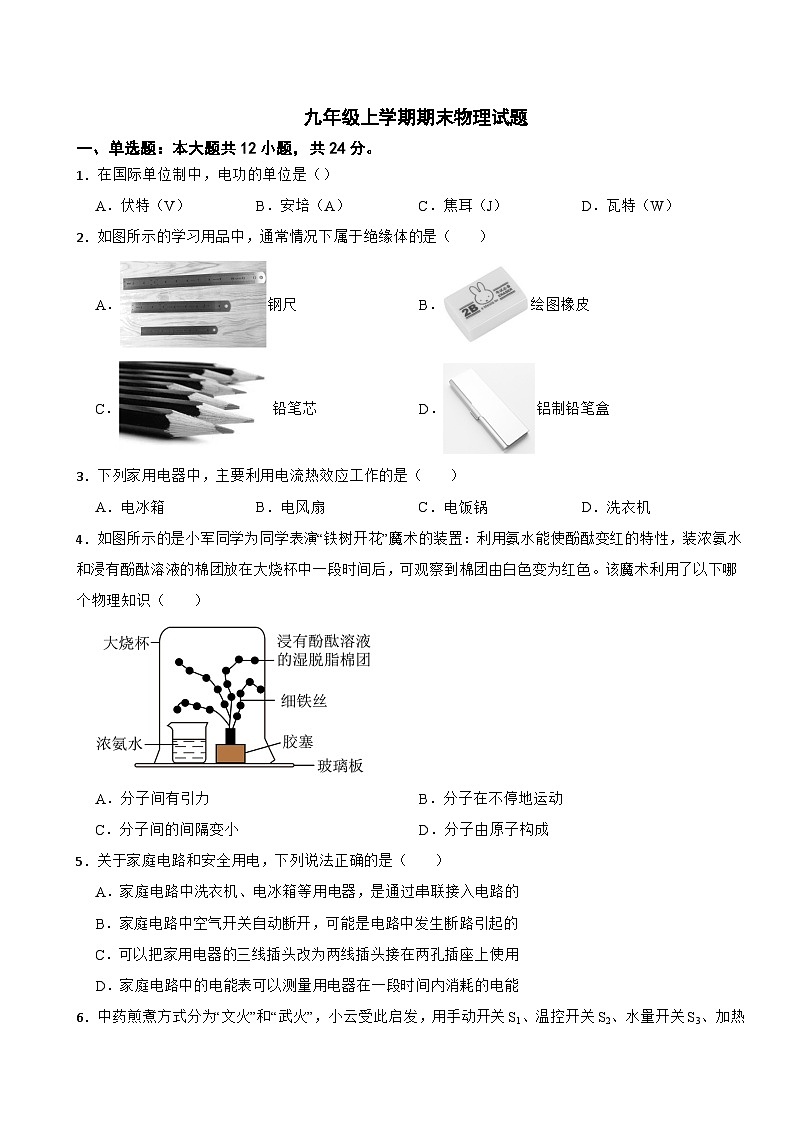

1．在国际单位制中，电功的单位是（）
A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）
2．如图所示的学习用品中，通常情况下属于绝缘体的是（ ）
A．钢尺B．绘图橡皮
C．铅笔芯D．铝制铅笔盒
3．下列家用电器中，主要利用电流热效应工作的是（ ）
A．电冰箱B．电风扇C．电饭锅D．洗衣机
4．如图所示的是小军同学为同学表演“铁树开花”魔术的装置：利用氨水能使酚酞变红的特性，装浓氨水和浸有酚酞溶液的棉团放在大烧杯中一段时间后，可观察到棉团由白色变为红色。该魔术利用了以下哪个物理知识（ ）
​​
A．分子间有引力B．分子在不停地运动
C．分子间的间隔变小D．分子由原子构成
5．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中洗衣机、电冰箱等用电器，是通过串联接入电路的
B．家庭电路中空气开关自动断开，可能是电路中发生断路引起的
C．可以把家用电器的三线插头改为两线插头接在两孔插座上使用
D．家庭电路中的电能表可以测量用电器在一段时间内消耗的电能

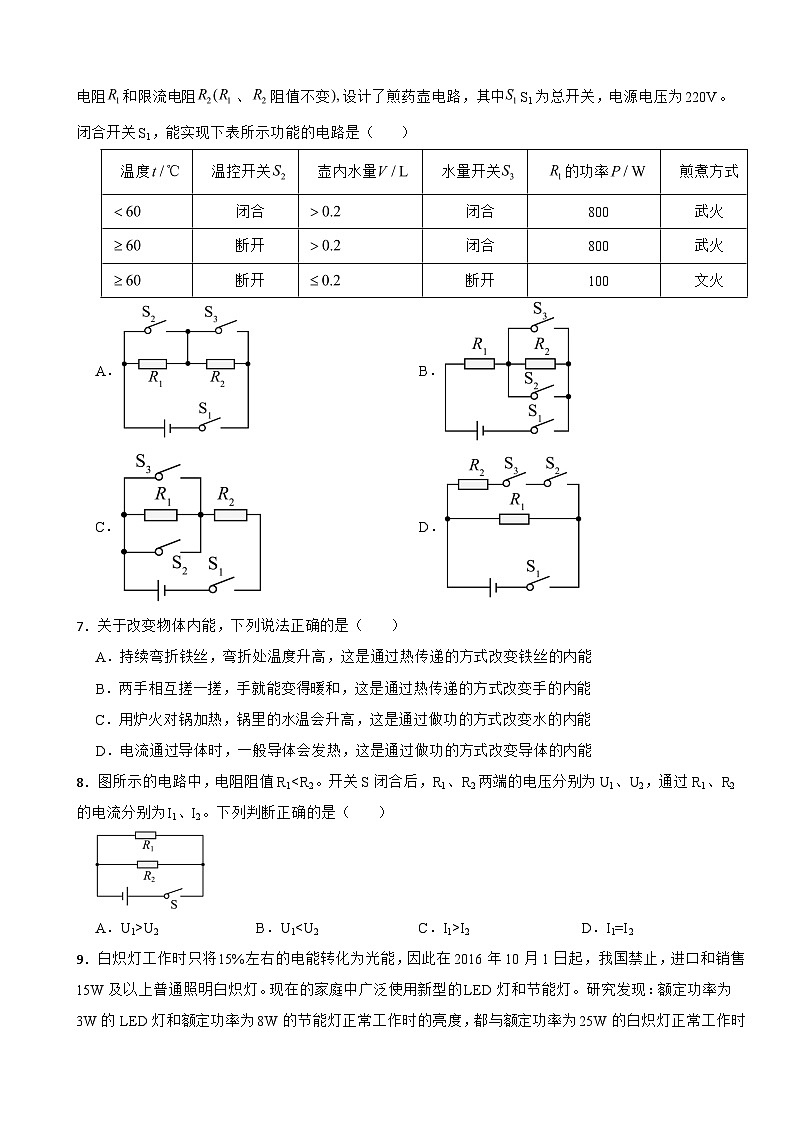

6．中药煎煮方式分为“文火”和“武火”，小云受此启发，用手动开关S1、温控开关S2、水量开关S3、加热电阻和限流电阻、阻值不变设计了煎药壶电路，其中S1为总开关，电源电压为220V。闭合开关S1，能实现下表所示功能的电路是（ ）
A．B．
C．D．
7．关于改变物体内能，下列说法正确的是（ ）
A．持续弯折铁丝，弯折处温度升高，这是通过热传递的方式改变铁丝的内能
B．两手相互搓一搓，手就能变得暖和，这是通过热传递的方式改变手的内能
C．用炉火对锅加热，锅里的水温会升高，这是通过做功的方式改变水的内能
D．电流通过导体时，一般导体会发热，这是通过做功的方式改变导体的内能
8．图所示的电路中，电阻阻值R1U2B．U1I2D．I1=I2

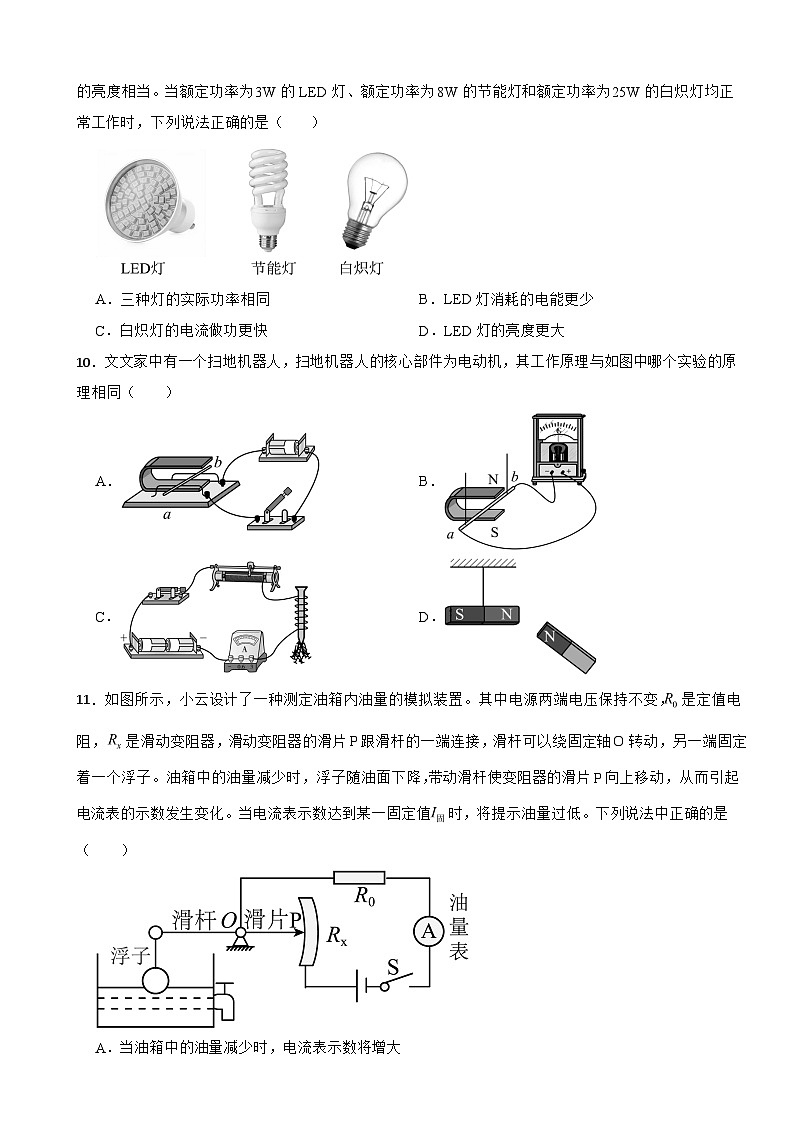

9．白炽灯工作时只将15%左右的电能转化为光能，因此在2016年10月1日起，我国禁止，进口和销售15W及以上普通照明白炽灯。现在的家庭中广泛使用新型的LED灯和节能灯。研究发现：额定功率为3W的LED灯和额定功率为8W的节能灯正常工作时的亮度，都与额定功率为25W的白炽灯正常工作时的亮度相当。当额定功率为3W的LED灯、额定功率为8W的节能灯和额定功率为25W的白炽灯均正常工作时，下列说法正确的是（ ）
A．三种灯的实际功率相同B．LED灯消耗的电能更少
C．白炽灯的电流做功更快D．LED灯的亮度更大
10．文文家中有一个扫地机器人，扫地机器人的核心部件为电动机，其工作原理与如图中哪个实验的原理相同（ ）
A．B．
C．D．
11．如图所示，小云设计了一种测定油箱内油量的模拟装置。其中电源两端电压保持不变，是定值电阻，是滑动变阻器，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。当电流表示数达到某一固定值时，将提示油量过低。下列说法中正确的是（ ）
A．当油箱中的油量减少时，电流表示数将增大
B．若增加定值电阻的阻值，预警油量会变少
C．若增大电源两端的电压，预警油量会变少
D．若减小的最大阻值，保持大小和形状不变，预警油量会变大
12．图甲是灯泡L的图像，灯泡的额定电压为2.5V。将灯泡L接入图乙电路，已知电阻的阻值为，电流表量程为，电源电压可调。在电路安全工作的前提下，下列判断正确的是（提示：可在图甲中作出电阻的图像）（ ）
A．两条支路中的电流不可能相同B．灯泡实际功率总比电阻功率大
C．电路总功率最大可达到1.5WD．电源可调的最大电压为1.8V
二、多选题：本大题共3小题，共6分。
13．小云将铜片A和锌片B插入橙子中，就制成了一个水果电池。他用导线将电流表的两个接线柱分别连在铜片A和锌片B上，观察到电流表指针发生了偏转，如图所示。关于该电路，说法正确的是（ ）
A．铜片A是“橙子电池”的正极
B．在导线中发生定向移动的是正电荷
C．若将锌片B也换成铜片，电流表的示数会变大
D．自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A
14．如图所示，我国劳动人民发明了一种“省油灯”。使用时往上方容器中注油，往下方夹层里注水。南宋诗人陆游在《老学庵笔记》说：“书灯勿用铜盏，注水于唇窍中，可省油之半。”下列说法正确的是（ ）
A．火焰调小一些，会更省油
B．陶瓷的比热容大于铜的比热容，吸收相同的热量，陶瓷升温比铜高
C．夹层中冷水吸收热量，降低了油分子运动的速度
D．在燃烧过程中，油的热值和比热容都变小
15．如图甲所示，电源两端电压保持不变，为定值电阻，R为滑动变阻器。滑动变阻器的滑片P从b端移至a端的过程中，滑动变阻器消耗的电功率P与其接入电路中的阻值R的关系如图乙所示。下列说法正确的是（ ）
A．滑片从b端移至a端的过程中，电压表、电流表的示数都增大
B．电源两端电压为9V
C．当R接入阻值为时，定值电阻消耗的电功率为
D．滑片从b端移至a端的过程中，电路消耗的总电功率变化了
三、填空题：本大题共2小题，共6分。
16．
（1）如图甲所示，电阻箱的示数为 Ω。
（2）如图乙所示，电能表的示数为 kW⋅h。
（3）如图丙所示，使用试电笔方法正确的是 图（选填“a”或“b”）。
（4）如图丁所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，可以观察到的现象是 。
17．小云探究导体在磁场中运动时产生感应电流的条件，记录实验数据如下表所示，小云探究的科学问题是 。
四、实验探究题：本大题共5小题，共19分。
18．小云在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示。
（1）如图甲所示，小云将小磁针摆放在通电螺线管周围的不同位置，并观察小磁针的指向，是为了 ；
（2）如图乙所示，小云在通电螺线管周围均匀撒上铁屑，并敲击纸板，使得铁屑能够自由转动，是为了 ；
（3）如图丙所示，小云画出了通电螺线管的一种绕线情况，并标出了电流方向，可知通电螺线管的 （选填“A”或“B”）端是N极。
19．在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的电路连接完整；
（2）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是___________（选填字母代号）；
A．电流表短路B．小灯泡短路
C．小灯泡断路D．滑动变阻器断路
（3）排除故障后，移动滑片P，电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为 Ω（结果保留一位小数）；
（4）经过多次实验，记录电压和电流的值，得到小灯泡的图像如图丙所示。通过分析图像，除小灯泡正常发光时的电阻外，还可以得到的结论： 。
20．小云在探究焦耳定律时，分别设计了如图甲、乙所示的两个电路，其中烧瓶完全相同，电阻丝和阻值不等，电源电压保持不变。
（1）实验中，为了能将电流产生的热量Q转换为更好观察的温度计示数变化量，应该保持烧瓶中煤油的 相同；
（2）甲图采用串联电路，是为了探究电流通过导体产生的热量与 是否有关；
（3）在甲、乙两个电路通电时间相同的条件下，比较温度计D和温度计 的示数变化量，可以探究电流通过导体产生的热量与电流大小是否有关；
（4）在甲、乙两个电路通电时间相同的条件下，温度计 的示数变化量最小。
21．在“探究物质的吸热能力”实验中，实验装置如图所示。
（1）实验中选取质量相等的a、b两种液体，使用电加热器给a、b两种液体加热，两电加热器的规格相同，这样做的目的是能通过 来比较 a、b两种液体吸收热量的多少；
（2）根据实验测得的数据分别描绘出了a、b两种液体的温度随加热时间变化的图像，如图丙所示，分析图像可知， 液体的比热容大。选填“a”或“b”
22．小云计划做“探究通过导体的电流跟导体电阻关系”的实验，他连接电路元件如图所示。
（1）他闭合开关S前，应将滑动变阻器的滑片P移动到 端选填“A”或“B”；
（2）小云的实验方案主要步骤如下：
①闭合开关S；调节滑片P位置，使电压表的示数为U，读出此时电流表的示数I，并将数据记录在表格中；
②调节滑动变阻器的滑片，改变R两端的电压，并将数据记录在表格中；
③仿照步骤②，再做四次实验，并将数据记录在表格中。
请你根据以上的实验步骤，回答下列问题：
（3）小云的方案实际上探究的是： 的关系；
（4）小云为了完成“探究通过导体的电流跟导体电阻关系”，应修改步骤②。请将以下步骤补充完整：断开开关S， ，再闭合开关 S， ，使 ，读出此时电流表的示数 I，将数据记录在表格中；
（5）请在方框内画出“探究通过导体的电流跟导体电阻关系”的数据表格 。
五、简答题：本大题共1小题，共3分。
23．在两个相同的烧杯中分别装有两种液体A、B，其质量，用甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，请分析说明两种液体比热容的大小关系。
六、计算题：本大题共2小题，共8分。
24．小云家的电热水器有“关”、“加热”和“速热”三个挡位，其简化电路如图所示。电热丝的阻值是，“速热”时电热水器的功率为1650W。求：
（1）该电热水器在“加热”挡位工作时，通过它的电流；
（2）该电热水器在“速热”挡位工作时，它工作100s消耗的电能。
25．赵妍设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图a所示。其中，电源两端电压U＝4V（恒定不变），电压表的量程为0~3V，R0是定值电阻，R0＝30Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。闭合开关S后，求：
（1）当环境温度为40℃时，电压表的示数是多少？
（2）此电路所允许的最高环境温度是多少？
七、综合题：本大题共1小题，共4分。
26．阅读材料：完成下列问题。
欧姆表的改装
欧姆表是在电流表的基础上改装而成的。如图所示，是一个简单的欧姆表电路，主要元件有电压恒定为U的电源（不计内电阻）、电流表（灵敏电流计）的电阻为、滑动变阻器为、定值电阻。电流表满偏电流为，欧姆表的总电阻为。当a、b断开时（相当于被测电阻为无穷大），灵敏电流计指针指在0；当a、b用导线直接接触时（相当于被测电阻为0），灵敏电流计指针指在最大值处，由欧姆定律可得
若已知U和的值，就可以求得。
当a、b之间接有待测电阻R时，电流表指针指在I处，由欧姆定律可得
再将上式变形得
由上式可知，电阻与电流存在一一对应的关系。因此，只要将原来的电流刻度转换成对应的电阻刻度，指针就能够指示出被测电阻值，R与I之间不是线性关系，所以刻度盘上电阻值的刻度不均匀。
（1）由文中信息推断，欧姆表刻度数值R与电流表刻度数值I的对应关系图像可能是______；
A．B．
C．D．
（2）欧姆表指针所指从左到右对应电阻数值的变化是 的；（选填“由小到大”或“由大到小”）
（3）已知灵敏电流计满偏电流，电源电压，灵敏电流计内阻，定值电阻。
当在a与b之间连接导线时，调节滑动变阻器，使电流表示数为10mA（即满量程），则滑动变阻器 Ω；若保持滑动变阻器不变，在a与b之间接一阻值为450Ω电阻时，指针应对着电流表刻度示数 mA。
答案
1．【答案】C
【解析】【解答】电压的单位是伏特；电流的单位是安培；电功的单位是焦耳；电功率的单位是瓦特，C符合题意，ABD不符合题意。
故答案为：C。
【分析】电功的单位是焦耳。
2．【答案】B
【解析】【解答】A.钢尺是金属制品，金属是良好的导体。故A不符合题意；
B.绘图橡皮的主要成分是橡胶，橡胶属于绝缘体。故B符合题意；
C.铅笔芯的主要成分是石墨，石墨具有良好的导电性，属于导体。故C不符合题意；
D.铝制铅笔盒是金属铝制成的，金属属于导体。故D不符合题意；
故选B。
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体。
3．【答案】C
【解析】【解答】A：电冰箱利用电动机带动工作，利用了电流的磁效应，故A错误；
B：电风扇利用电动机带动工作，利用了电流的磁效应，故B错误；
C：电饭锅是利用了电流的热效应，来给食物加热的，故C正确；
D：洗衣机利用电动机带动工作，利用了电流的磁效应，故D错误；
故答案为：C
【分析】主要考查电流的热效应、电流的磁效应和电流的化学效应在生活中的应用实例，只有认真把握它们的定义，才能真正区分它们利用的是哪一个效应。（1）当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利因素；（2）任何通有电流的导线，都可以在其周围产生磁场的现象，称为电流的磁效应。
4．【答案】B
【解析】【解答】浸有酚酞溶液的棉团由白色变为红色，说明它遇到了碱性溶液。而氨水呈碱性，但是没有与它直接接触，只能是氨气分子无规则运动时，碰到浸有酚酞溶液的棉团变成氨水所致，故B符合题意，ACD不符合题意。
故选B。
【分析】根据分子不停做无规则运动的知识判断。
5．【答案】D
【解析】【解答】A、在家庭电路中各用电器互不影响，能独立工作，所以家庭电路中电灯、空调等用电器是并联的，故A错误；
B、家庭电路中的空气开关跳闸，一是可能用电器总功率过大，二是可能电路中某处发生短路，故B错误；
C、三孔插座的第三个孔能将用电器的金属外壳接地，可以起到防止漏电时使人触电的作用，故不可以把用电器的三线插头改为两线插头接在两孔插座上使用，故C错误；
D、电能表可以测量一个家庭中用电器在一段时间内消耗的电能，故D正确。
故选：D。
【分析】（1）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；
（2）造成电路中电流过大的原因可能是短路，也可能是用电器总功率过大；%0D%0A（3）用电器的金属外壳必须接地；
（4）电能表是用来测量用电器消耗电能的仪表。
6．【答案】B
【解析】解答】ABCD、由题可知，电路中有两个电阻、 ，且 为加热电阻，阻值不变，由表格中数据可知的功率随着开关的闭合情况发生变化，由可知， 两端电压发生改变，则两个电阻为串联，当处于武火时，随着水量发生变化，的功率不变，故这两种情况电路限流电阻均被短路，当温控开关和水量开关同时断开时，两个电阻串联，处于文火状态，而只有温控开关断开时，限流电阻仍是短路，故温控开关和水量开关并联与限流电阻并联，故B符合题意，ACD不符合题意。
故选B。
【分析】根据电路中只有两个电阻，而R1的功率可以改变，说明电路中的电流改变，则两个电阻必须串联，武火时，限流电阻被短路，当温控开关和水量开关同时断开时，两个电阻串联，处于文火状态，据此分析。
7．【答案】D
【解析】【解答】AB．反复弯折铁丝、两手互相摩擦，机械能转化为内能，温度升高、内能增加，是做功改变物体的内能，故AB错误；
C．用火对锅中水加热，水吸收热量，内能增大，温度升高，是通过热传递的方式改变水的内能，故C错误；
D．电流通过导体时，电流产生热量，导体发热，是做功的方式改变物体的内能，故D正确。
故选D。
【分析】物体间温度不同，通过热传递改变内能；能量间相互转化，是做功改变内能。
8．【答案】C
【解析】【解答】AB．根据图像，电阻并联，在并联电路中，各支路电压相等，则U1=U2，故AB错误；
CD．各支路电压相等，U=I1R1=I2R2，已知R1I2，故C正确，D错误。
故选C。
【分析】在并联电路中，各支路电压相等，电流和电阻成反比。
9．【答案】C
【解析】【解答】 A．用电器正常工作时，实际功率 = 额定功率。由于题目中三种灯的额定功率分别是：LED 灯3W、节能灯8W、白炽灯25W，因此它们的实际功率不相等，故A错误；
B． 电能的计算公式为 ，消耗的电能由功率和工作时间两个因素共同决定。题目中没有说明三种灯的工作时间，无法直接比较消耗的电能多少，故B错误；
C． 功率是表示电流做功快慢的物理量，功率越大，电流做功越快。白炽灯的额定功率最大（25W），正常工作时实际功率最大，因此它的电流做功最快， 故C正确；
D．由题干信息可知， 3W的 LED 灯、8W的节能灯，亮度都与25W的白炽灯相当，即三者亮度相同， ，故D错误。
故选C。
【分析】（1）用电器正常工作时，实际功率均等于额定功率；
（2）根据W=Pt分析；
（3）功率表示电流做功的快慢；
（4）根据题干信息回答。
10．【答案】A
【解析】【解答】A．装置中有电源，闭合开关后，通电导体在磁场中会受力运动，与电动机的工作原理一致，故A符合题意；
B．装置中无电源，导体ab切割磁感线时会产生感应电流（电磁感应现象），是发电机的工作原理，与电动机无关，故B不符合题意；
C．实验探究的是电磁铁的磁性强弱（通过电流、线圈匝数等影响），与电动机原理无关，故C不符合题意；
D．实验展示的是磁极间的相互作用（异名磁极相互吸引），并非电动机的工作原理，故D不符合题意。
故选A。
【分析】电动机是利用通电导体在磁场受到力的作用的原理来工作的。
11．【答案】C
【解析】【解答】电路中和滑动变阻器串联，电流表测电路电流。当油量减少时，浮子下降，滑片P上移，接入电路的电阻增大。
A．油量减少时，增大，总电阻增大，电源电压不变，由可知电流减小，故A错误；
B.增加的阻值，要使电流达到预警值I0，需减小（即滑片P下移，油量更多），故预警油量会变多，故B错误；
C. 增大电源电压，由可知，总电阻需增大才能保持I0不变，即需增大（滑片P上移，油量更少），故预警油量会变少，故C正确；
D. 减小的最大阻值，要使电流达到I0，需更小（滑片P更下移，油量更多），但最大阻值减小，实际能接入的最大电阻变小，预警时对应的油量会变少，故D 错误。
故选C。
【分析】（1）串联电路，各串联用电器电压之和等于电源电压；
（2）电路中和滑动变阻器串联，电流表测电路电流。当油量减少时，浮子下降，滑片P上移，接入电路的电阻增大。根据欧姆定律分析判断。
12．【答案】D
【解析】【解答】D.根据乙图可知，电流表在干路，最大干路电流为0.6A，由甲图可知，若灯泡正常发光，灯泡电流为0.26A，定值电阻的电流则为；
此时干路电流为0.26A+0.5A=0.76A；
0.76A大于0.6A，说明该电路最大电压不为2.5V。由甲图可知，电压为1.8V时，灯泡电流为0.24A，
定值电阻的电流为；
此时干路电流为0.24A+0.36A=0.6A；
则该电路最大电压为1.8V，
故D正确；
A．根据甲图可知，最左边一个点算出其灯泡电阻为；
当灯泡电压为1.8V时，灯泡电流为0.24A，此时灯泡电阻为；
灯泡电阻变化范围为1.67Ω~7.5Ω之间，
定值电阻R0=5Ω，
当灯泡电阻与R0相等时，电流相等，故A错误；
B．综上所述，灯泡最大电阻为7.5Ω，大于R0，而灯泡与定值电阻两端电压相等，根据公式可知，此时灯泡实际功率小于电阻功率，故B错误；
C．根据电流表的量程可知，电流最大为0.6A，电压为1.8V，此时电功率最大，即，
故最大功率为1.08W，达不到1.5W，故C错误。
故选D。
【分析】D.首先根据欧姆定律，结合图像推算电源电压的最大值。
A.根据甲图灯泡的电压变化范围，根据欧姆定律计算它的电阻变化范围，确定是否会和定值电阻的阻值相等，进而判断二者的电流是否可能相等；
B.根据判断灯泡和定值电阻的功率大小；
C.根据电流表的量程确定电路的最大电流，根据P=UI计算电路的最大功率.
13．【答案】A,D
【解析】【解答】A． 在水果电池中，通常活泼性较弱的金属（铜）为正极，活泼性较强的金属（锌）为负极，因此铜片 A 是正极， 故A正确；
B． 金属导线中，发生定向移动的是自由电子（负电荷），而非正电荷， 故B错误；
C． 若将锌片 B 换成铜片，两个电极材料相同，无法形成电势差，电池不能工作，电流表示数会变为 0， 故C错误；
D． 电流的方向与自由电子定向移动的方向相反。电流从铜片（正极）流出，经电流表流向锌片（负极），因此自由电子的移动方向是从锌片 B 流出，流过电流表，再流回铜片 A， 故D正确。
故选AD。
【分析】（1）根据电流表连接情况判断正负极；
（2）在导线中发生定向移动的是电子；
（3）两个都是铜片就不会产生电流；
（4）电子移动的方向与电流的方向相反。
14．【答案】A,C
【解析】【解答】A．将火焰调小后，燃油消耗量减少，因此更节省燃油，故A正确。
B．陶瓷材料的比热容大于铜，当吸收相同热量时，陶瓷的温度上升幅度小于铜，故B错误。
C．分子热运动速度与温度相关，夹层中的冷水吸收热量后，降低了液体表面温度，从而减缓了油分子的运动速度，故C正确。
D．燃料的热值和物质的比热容都是固有属性，分别取决于燃料种类和物质种类/状态。在燃烧过程中，油的质量减少，但热值和比热容保持不变，故D错误。
故选AC。【分析】（1）燃料的燃烧程度不同，相同时间消耗的燃料质量不同；
（2）根据公式Q=cmΔt，在质量m相同、吸收热量Q相同的情况下，比热容c越大，升高的温度Δt越小。
（3）温度越低，分子热运动越缓慢，降低了油分子运动的速度。
（4）比热容是物质的一种特性，与物质的种类和状态有关。
15．【答案】C,D
【解析】【解答】由图甲可知，开关闭合，该电路为变阻器R与定值电阻串联，电流表测量电路中的电流，电压表测滑动变阻器两端的电压；
A．当变阻器滑片从b端移至a端的过程中，滑动变阻器接入电路中的电阻变小，总电阻变小，由欧姆定律可知，电源电压不变，电路中的电流变大，故电流表的示数变大；由U=IR可知，定值电阻端的电压变大，根据串联电路电压规律可得，变阻器两端的电压变小，即电压表的示数变小，故A错误；
B．由图乙可知，当变阻器消耗的电功率为时，滑动变阻器的接入电阻为；由电功率公式可得，通过滑动变阻器的电流，串联电路电流处处相等，故电路中的电流为0.3A；
由欧姆定律可得，电源电压为：
即--------①
当变阻器消耗的电功率为时，接入电路中的电阻为，此时电路中的电流为：
电源电压为：，即 ------ ②
联立①②，解得，
故B错误；
C．由以上计算结果可知，当R接入阻值为时，电路中电流为0.3A，，由电功率公式可得，定值电阻消耗的电功率为，故C正确；
D．由可知，电源电压不变，电路中总电阻最小时，电路中总功率最大，总电阻最大时，电路中总功率最小；
由图乙可知，变阻器的滑片在b端时，变阻器接入电阻最大为：，此时电路中总电阻最大为：，电路消耗的最小电功率：
当变阻器连入电路的电阻为0时，电路的最大电功率为
因此滑片从b端移至a端的过程中，电路消耗的总电功率变化了
故D正确。
故选CD。
【分析】（1）由图甲可知，开关闭合后，变阻器R与定值电阻R0串联，电流表测量电路中的电流，电压表测量变阻器两端的电压；当变阻器滑片从b端移至a端的过程中，变阻器接入电阻变小，电路总电阻变小，由欧姆定律可知，电路的总电流变大；定值电阻R0端的电压变大，根据串联电路电压规律可得，变阻器两端的电压变小，据此作答；
（2）由图乙可知，两次变阻器的接入电阻和对应的电功率，由电功率计算公式求出两次电路中的电流，根据串联电路规律和欧姆定律表示出电源电压，联立方程组解得电源电压和R0的阻值；根据P=I2R0得出当R接入阻值为10Ω时，定值电阻R0消耗的电功率；
（3）由图乙可知，变阻器的滑片在b端时，变阻器接入电阻最大R大=20Ω，此时电路中电流最小，根据P=UI计算电路消耗的最小电功率；当变阻器的滑片在a端时，变阻器接入电阻为0，电路中的电流最大，此时电路消耗的电功率最大；据此计算电路消耗的总电功率变化量。
16．【答案】（1）2035
（2）
（3）a
（4）金属箔张开
【解析】【解答】（1）如图甲所示，由电阻箱读数规则可知，电阻箱的示数为：。
（2）如图乙所示，电能表的示数为2025.1kW•h。
（3）如图丙所示，笔尖接触火线，人接触金属笔尾，与大地构成通路，故使用试电笔方法正确的是a图。
（4）验电器的作用是检验物体是否带电，原理是同种电荷互相排斥。如图丁所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，可以观察到的现象是金属箔张开。
故答案为：（1）2035；（2）2025.1；（3）a；（4）金属箔张开。
【分析】(1)电阻箱的示数用“▲”所对的数字乘以下面的倍数，再相加。
(2)测量较大电能时用刻度盘读数：最后一位是小数位。
(3)试电笔的使用方法：笔尖接触被测导线，手接触尾部金属体。
(4)验电器的原理是同种电荷相互排斥。
（1）如图甲所示，电阻箱的示数为。
（2）如图乙所示，电能表计数框最后一位是小数位。此时电能表的示数为
（3）正确使用试电笔时，人体接触笔尾金属体，笔尖接触火线，若氖管发光，则接触的是火线，图丙所示，使用试电笔方法正确的是a图。
（4）验电器的作用是检验物体是否带电，原理是同种电荷互相排斥。用丝绸摩擦过的玻璃棒接触验电器的金属球时，由于玻璃棒带电，会使验电器的金属箔也带上同种电荷互相排斥而分开。
17．【答案】感应电流与导体运动情况是否有关
【解析】【解答】根据表格中的数据可知，实验中改变导体的运动方向、磁体的运动方向，根据灵敏电流计指针情况判定电路中是否有感应电流，所以探究的是感应电流与导体运动方向是否有关。
故答案为：感应电流与导体运动情况是否有关。【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流，这种现象叫做电磁感应。
18．【答案】（1）确定磁场的方向
（2）让铁屑被磁化后有规律地排列起来
（3）A
【解析】【解答】（1）如图甲所示，小云将小磁针摆放在通电螺线管周围的不同位置，并观察小磁针的指向，是为了确定磁场的方向。
（2）如图乙所示，小云在通电螺线管周围均匀撒上铁屑，并敲击纸板，使得铁屑能够自由转动，是为了让铁屑被磁化后有规律地排列起来。
（3）如图丙所示，小云画出了通电螺线管的一种绕线情况，并标出了电流方向，根据安培定则可知通电螺线管的A端是N极。
故答案为：（1）确定磁场的方向；（2）让铁屑被磁化后有规律地排列起来；（3）A。
【分析】（1）通电螺线管的周围存在磁场；
（2）通电螺线管的磁场与电流的方向有关。
（1）如图所示，为了确定磁场的方向，小云将小磁针摆放在通电螺线管周围的不同位置，并观察小磁针的指向。
（2）如图所示，为了让铁屑被磁化后有规律地排列起来，小云在通电螺线管周围均匀撒上铁屑，并敲击纸板，使得铁屑能够自由转动。
（3）如图丙所示，小云画出了通电螺线管的一种绕线情况，并标出了电流方向，根据安培定则可知通电螺线管的A端是N极。
19．【答案】（1）
（2）B
（3）
（4）小灯泡灯丝的电阻随温度的升高而增大
【解析】【解答】（1）电压表应并联在小灯泡两端，灯泡与电流表串联，如下图所示：
；
（2）电流表有示数说明电路是通路，小灯泡不发光，电压表无示数，说明电压表并联的电路短路或电压表短路，即造成这一现象的原因可能是小灯泡短路或电压表短路，故选：B；
（3） 由图乙可知，电流表选用的是 0~0.6A 量程，分度值为 0.02A，示数为 0.3A。
根据欧姆定律，小灯泡正常发光时的电阻：；
（4）由图丙可知， 通过小灯泡的电压 - 电流图像（图丙），可得到的结论：小灯泡的电阻随温度的升高而增大（或 “小灯泡的电流与电压不成正比，因为灯丝电阻随温度变化”）。
故答案为：（1）见解答图；（2）B；（3）8.9；（4）小灯泡的电阻随温度的升高而增大。
【分析】（1）在“测量小灯泡的额定功率”实验中，电压表与小灯泡并联；
（2）电流表有示数说明电路是通路，小灯泡不发光，电压表无示数，说明电压表并联的电路短路或电压表短路；
（3）根据电流表选用量程确定分度值读数，利用，求出小灯泡正常发光时的电阻；
（4）根据图像分析。
（1）测小灯泡电阻时，用电压表测量灯泡两端的电压，电压表要与灯泡并联；用电流表测量通过灯泡的电流，电流表要与灯泡串联。利用，可计算出灯泡在不同电压下的电阻。如图所示：
（2）电流表有示数说明电路是通路，小灯泡不发光，电压表无示数，说明电压表并联的电路短路或电压表短路，即造成这一现象的原因可能是小灯泡短路或电压表短路，故B符合题意，ACD不符合题意。
故选B。
（3）由图乙知，电流表的量程为，分度值为，示数为，则小灯泡正常发光时的电阻为
（4）由图丙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，且根据P=UI可知，灯泡的实际功率变大，温度升高；因此可得结论：小灯泡灯丝的电阻随温度的升高而增大。
20．【答案】（1）质量
（2）电阻
（3）B
（4）B
【解析】【解答】（1） 根据转换法，电流产生的热量通过煤油温度变化体现，由可知，需控制煤油的质量相同，才能通过温度变化量反映热量Q的多少。
（2） 甲图中R1与R2串联，电路中电流I和通电时间t相同，仅电阻R不同，因此是探究电流产生的热量与电阻的关系。
（3） 探究电流产生的热量与电流大小的关系时，需控制电阻和通电时间相同，改变电流大小，观察温度计示数变化。甲图中R1与R2串联，乙图中R1与R2并联，结合甲、乙两个电路可知电阻丝两端的电压不同，则经过的电流不同，可知比较温度计D和温度计B的示数变化。
（4）乙图中，两电阻丝并联，两电阻丝的电压等于电源电压U，根据，结合可知，，甲中由串联电路电压的规律，两电阻的电压都小于U，可知，产生的热量小于小于，根据可知，产生的热量小于，综合上产生热量最少的是，在甲、乙两个电路通电时间相同的条件下，温度计B的示数变化量最小。
故答案为：（1）质量；（2）电阻；（3）B；（4）B。
【分析】（1）电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生的热量多，据此分析；
（2）电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电；
（3）根据控制变量法结合串联电压的规律及并联电路电压的规律分析；
（4）乙图中，两电阻丝并联，两电阻丝的电压等于电源电压U，根据已知条件，结合得出QC＜QD；甲中，由串联电路电压的规律，结合可知QA小于QC，QB小于QD，结合Q=I2Rt分析。
（1）电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生热量的多少，故应该保持烧瓶中煤油的质量相同。
（2）该实验采用串联电路可以控制电流相同和通电时间相同，从而探究电流通过导体产生的热量与电阻是否有关。
（3）本实验中是通过插入装有煤油的烧瓶中的温度计的示数变化来显示电阻丝产生热量的多少，而要探究电流通过导体产生的热量与电流大小是否有关，就应控制通电时间和电阻丝阻值相同，仅改变通过电阻丝的电流大小，结合甲、乙两个电路可知电阻丝两端的电压不同，则经过的电流不同，可知比较温度计D和温度计B的示数变化。
（4）乙图中，两电阻丝并联，两电阻丝的电压等于电源电压U，根据，结合可知，，甲中由串联电路电压的规律，两电阻的电压都小于U，可知，产生的热量小于小于，根据可知，产生的热量小于，综合上产生热量最少的是，在甲、乙两个电路通电时间相同的条件下，温度计B的示数变化量最小。
21．【答案】（1）加热时间
（2）b
【解析】【解答】（1）在加热过程中，电加热器将电能转化为内能。实验中选用相同规格的电加热器分别对a、b两种液体加热，目的是确保在相同时间内两种液体吸收的热量相等。这种控制变量的方法（转换法）使得可以通过比较加热时间来间接比较a、b两种液体吸收热量的多少。
（2）实验数据绘制的温度-时间图像显示：
液体a在5分钟内温度从升至，升温；
液体b在相同时间内从升至，升温。
由于吸收热量相同，a升温更显著，说明其吸热能力较弱；b升温较缓，表明其吸热能力更强，比热容更大。
故答案为：（1）加热时间；（2）b。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）比较物质吸热能力的2种方法：①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。
（1）加热器在加热过程中，电能转化为内能；选用规格相同的电加热器分别给a和b两种液体加热，根据转换法，这样做的目的是在相同时间内a和b两种液体吸收的热量相同，能通过加热时间来比较a、b两种液体吸收热量的多少。
（2）根据实验测得的数据分别描绘出了a和b两种液体的温度随加热时间变化的图像，由图知，加热5分钟，a升高的温度为；b升高的温度为；即加热相同时间，a、b吸收的热量相同，a温度升高的更高，故a的吸热能力更弱，b的吸热能力更强，b的比热容大。
22．【答案】A；通过导体的电流与其两端电压；改变电阻R的阻值；移动滑动变阻器；电压表的示数为U；
【解析】【解答】（1）为了保护电路，闭合开关S前，应将滑动变阻器的滑片P移到A端；
（3）小云的方案实际上探究的是通过导体的电流跟导体两端电压的关系；
（4）第4空，第5空，第6空，“探究通过导体的电流跟导体电阻关系”时，需要控制电阻两端电压不变，改变电阻，步骤②应改为，断开开关S，改变电阻R的阻值，再闭合开关S，调节滑动变阻器的滑片，使电压表的示数为U，保持电阻两端电压不变，读出此时电流表的示数I，将R、I的数据记录在表格中；
（5）探究电流与电阻的关系时，应该控制电压不变，记录通过不同电阻的电流值，数据表格如下图所示：
故答案为：（1）A；（3）通过导体的电流与其两端电压；（4）改变电阻R的阻值；调节滑动变阻器的滑片；电压表的示数为U；（5）见解答。
【分析】（1）为了保护电路，闭合开关S前，应将滑动变阻器的滑片P移动到阻值最大处；
（3）小云的方案实际上探究的是通过导体的电流跟导体两端电压的关系；
（4）步骤②应改为，断开开关S，改变电阻R的阻值，再闭合开关S，调节滑动变阻器的滑片，使电压表的示数为U，保持电阻两端电压不变，读出此时电流表的示数I，将R、I的数据记录在表格中；
（5）探究电流与电阻的关系时，应该控制电压不变，记录通过不同电阻的电流值。
23．【答案】电加热器正常工作，功率，根据Q = W = Pt，相同加热时间内，液体 A 吸收的热量大于液体B吸收的热量，即QA>QB；
由图像可知，相同加热时间内，液体 B 的温度升高更快，即，由于质量。根据可知，A的比热容＞B的比热容。
【解析】【解答】 电加热器正常工作，功率，根据Q = W = Pt，相同加热时间内，液体 A 吸收的热量大于液体B吸收的热量，即QA>QB；
由图像可知，相同加热时间内，液体 B 的温度升高更快，即，由于质量。根据可知，A的比热容＞B的比热容。【分析】利用比热容的计算公式：分析解答。
24．【答案】（1）解：由图可知，旋转手柄带动开关处于加热挡时，电路为的简单电路，则通过它的电流
（2）解：“速热”时电热水器的功率为1650W，工作100s消耗的电能​​​​​​​
【解析】【分析】（1）旋转手柄带动开关处于加热挡时，电路为R1的简单电路，用计算通过R1的电流；
（2）根据W=Pt计算工电热水器在“速热”挡位工作100s消耗的电能。
（1）由图可知，旋转手柄带动开关处于加热挡时，电路为的简单电路，则通过它的电流
（2）“速热”时电热水器的功率为1650W，工作100s消耗的电能
25．【答案】解：（1）由电路图可知，R0、R1串联，电压表测R0两端的电压。由图b知，当环境温度为40℃时，R1的阻值是20Ω，此时电路中的电流为
由得，加在R0两端的电压为U0＝IR0＝0.08A×30Ω＝2.4V
（2）当R0两端的电压达到3V时，此时是此电路所允许的最高环境温度，此时电路中的电流为
此时加在热敏电阻两端的电压为U1'＝U-U'＝4V-3V＝1V
所以此时热敏电阻的阻值为：
由图b知，热敏电阻为10Ω时，对应的环境温度为80℃。
答：（1）当环境温度为40℃时，电压表的示数是2.4V；
（2）此电路所允许的最高环境温度是80℃。
【解析】【分析】（1）根据串联电路总电阻，利用，计算电流；根据U=IR，计算分压；
（2）利用，计算电流，根据串联电路电压规律，计算分压，根据，计算电阻。
26．【答案】（1）D
（2）由大到小
（3）100；4
【解析】【解答】（1）根据题意，当I增大，R阻值越小，是反比关系，故D符合题意，ABC不符合题意。
故选D。
（2）图中，指针从左到右，电流从小到大，则对应的电阻从大到小。
（3）当a、b间连接导线时，调节滑动变阻器，电流表示数为10mA=0.01A，则有
，代入数据为：，解得。
保持滑动变阻器不变，在ab之间接450Ω的电阻时，指针应对着电流表刻度示数为：
。
【分析】（1）电压一定时，电流和电阻成反比；
（2）电压一定时，电阻越小，电流越大；
（3）根据，结合电流和已知的电阻， 计算未知电阻的大小，或计算电流大小。
（1）根据题意中R与I的关系可知，当I增大，R阻值越小，即成反比关系，故D符合题意，ABC不符合题意。
故选D。
（2）指针从左到右，电路中电流从小到大，代入公式可知，对应的电阻从大到小。
（3）[1]当在a与b之间连接导线时，调节滑动变阻器，使电流表示数为10mA，则有
代入数据为
解得。
[2]若保持滑动变阻器不变，在a与b之间接一阻值为450Ω电阻时，指针应对着电流表刻度示数为
温度
温控开关
壶内水量
水量开关
的功率
煎煮方式
闭合
闭合
800
武火
断开
闭合
800
武火
断开
断开
100
文火
次数
导体运动情况
灵敏电流计指针情况
1
U形磁体内左右运动
偏转
2
U形磁体内斜向右上左下运动
偏转
3
U形磁体内斜向左上右下运动
偏转
4
U形磁体外运动
不偏转
5
U形磁体内不运动
不偏转
实验次数
1
2
3
4
5
电阻





电流





实验次数
1
2
3
4
5
电阻
电流
