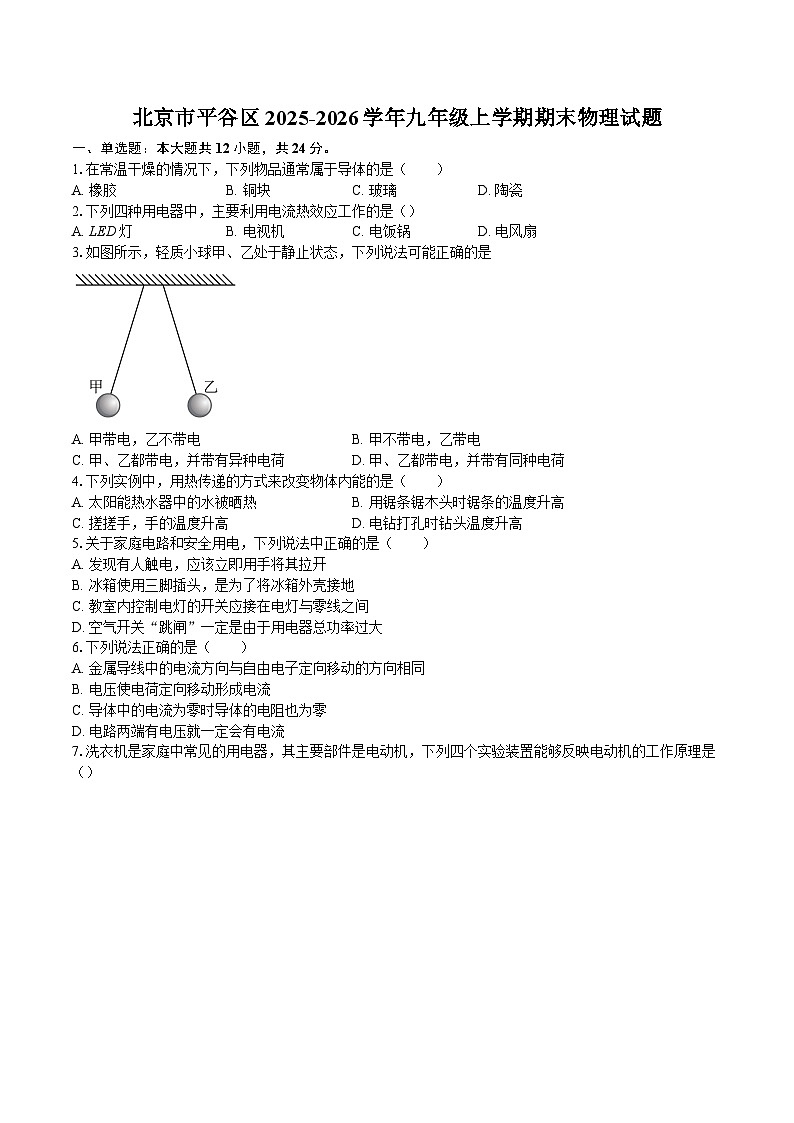

北京市平谷区2025-2026学年九年级上学期期末物理试题-自定义类型

这是一份北京市平谷区2025-2026学年九年级上学期期末物理试题-自定义类型，共11页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在常温干燥的情况下，下列物品通常属于导体的是（ ）
A. 橡胶B. 铜块C. 玻璃D. 陶瓷
2.下列四种用电器中，主要利用电流热效应工作的是（）
A. LED灯B. 电视机C. 电饭锅D. 电风扇
3.如图所示，轻质小球甲、乙处于静止状态，下列说法可能正确的是
A. 甲带电，乙不带电B. 甲不带电，乙带电
C. 甲、乙都带电，并带有异种电荷D. 甲、乙都带电，并带有同种电荷
4.下列实例中，用热传递的方式来改变物体内能的是（ ）
A. 太阳能热水器中的水被晒热B. 用锯条锯木头时锯条的温度升高
C. 搓搓手，手的温度升高D. 电钻打孔时钻头温度升高
5.关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 发现有人触电，应该立即用手将其拉开
B. 冰箱使用三脚插头，是为了将冰箱外壳接地
C. 教室内控制电灯的开关应接在电灯与零线之间
D. 空气开关“跳闸”一定是由于用电器总功率过大
6.下列说法正确的是（ ）
A. 金属导线中的电流方向与自由电子定向移动的方向相同
B. 电压使电荷定向移动形成电流
C. 导体中的电流为零时导体的电阻也为零
D. 电路两端有电压就一定会有电流
7.洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够反映电动机的工作原理是（）
A. B.
C. D.
8.如图所示的电路中，闭合开关S，小灯泡、均发光，下列说法正确的是（ ）
A. 灯和灯串联
B. 通过灯的电流与通过灯的电流一定相等
C. 灯消耗的电能与灯消耗的电能一样多
D. 灯和灯两端的电压一定相等
9.关于电磁现象，下列说法中正确的是（ ）
A. 通电导体的周围存在磁感线
B. 电磁感应现象揭示了电流的磁效应
C. 闭合电路的部分导体在磁场中运动时，导体中一定产生感应电流
D. 指南针指南北是受地磁场作用的结果
10.标有“6V 6W”和“12V 12W”的甲、乙两盏灯，下列说法正确的是（ ）
A. 两灯串联在18V的电压下，都能正常发光
B. 两灯并联在6V的电压下，额定电压都是6V
C. 两灯均正常工作时，电流通过甲灯做功较快
D. 两灯并联后允许接入最大电压为12V

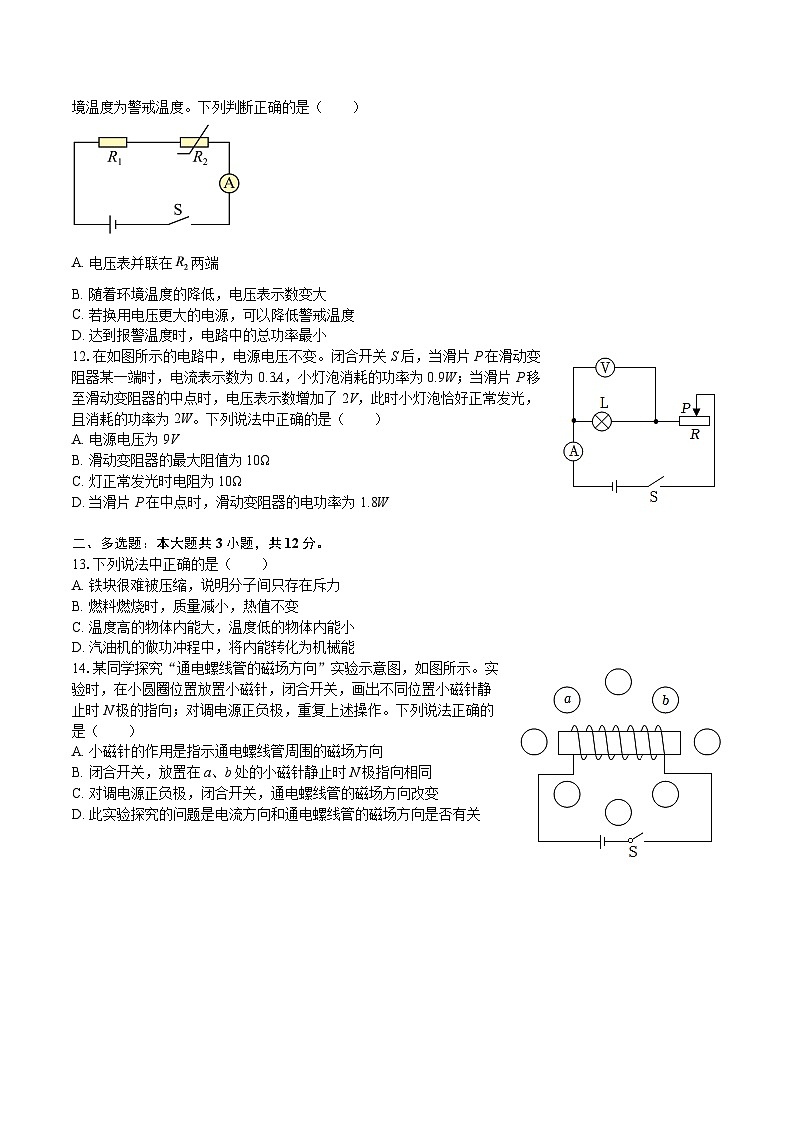

11.某同学设计的高温报警电路，如图所示。电源两端电压保持不变，是定值电阻，是热敏电阻。热敏电阻的阻值随温度升高而减小，当电压表（图中未标出）示数高于某一值时，就会触发报警，报警时环境温度为警戒温度。下列判断正确的是（ ）
A. 电压表并联在两端
B. 随着环境温度的降低，电压表示数变大
C. 若换用电压更大的电源，可以降低警戒温度
D. 达到报警温度时，电路中的总功率最小
12.在如图所示的电路中，电源电压不变。闭合开关S后，当滑片P在滑动变阻器某一端时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至滑动变阻器的中点时，电压表示数增加了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法中正确的是（ ）
A. 电源电压为9V
B. 滑动变阻器的最大阻值为10Ω
C. 灯正常发光时电阻为10Ω
D. 当滑片P在中点时，滑动变阻器的电功率为1.8W
二、多选题：本大题共3小题，共12分。
13.下列说法中正确的是（ ）
A. 铁块很难被压缩，说明分子间只存在斥力
B. 燃料燃烧时，质量减小，热值不变
C. 温度高的物体内能大，温度低的物体内能小
D. 汽油机的做功冲程中，将内能转化为机械能
14.某同学探究“通电螺线管的磁场方向”实验示意图，如图所示。实验时，在小圆圈位置放置小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正负极，重复上述操作。下列说法正确的是（ ）
A. 小磁针的作用是指示通电螺线管周围的磁场方向
B. 闭合开关，放置在a、b处的小磁针静止时N极指向相同
C. 对调电源正负极，闭合开关，通电螺线管的磁场方向改变
D. 此实验探究的问题是电流方向和通电螺线管的磁场方向是否有关
15.如图所示，电源电压可调，定值电阻，电流表的量程均为，滑动变阻器标有“”的字样。在确保电路安全的情况下，下列说法正确的是（ ）
A. 电源电压最大只允许调至
B. 滑片P向左移动过程中，电流表的示数变大
C. 当电源电压调至，滑动变阻器允许接入电路的最小阻值为
D. 当电源电压调至，电流表 A的示数最小为
三、填空题：本大题共4小题，共17分。
16.按要求完成下列填空；
(1)根据图甲所示的电流方向，判断通电螺线管的A端是 极。（选填“N”或“S”）
(2)如图乙，探究“导体在磁场中运动时产生感应电流的条件”，实验装置中需在导线夹甲、乙间接入的电路元件是 （选填“灵敏电流计”或“电源”）。
17.按要求完成下列填空；
(1)在量筒里装一半清水，用细管在水的下面注入密度比水大的硫酸铜溶液，开始可以看到无色的清水与蓝色硫酸铜溶液之间有明显的界面，如图甲所示。静放数天后，可以看到 ，这属于液体的扩散现象，它表明 ；
(2)如图乙所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的硝化棉，用力将活塞迅速下压，筒内的硝化棉燃烧，向下压缩的目的是通过对 （选填“硝化棉”或“空气”）做功的方式，从而使其内能 （选填“增大”或“减小”）。
18.某同学用如图所示的实验装置进行实验，两个夹子夹在粗细均匀的镍铬合金丝上，电流表的示数可以反映出合金丝电阻的大小。当两个夹子之间镍铬合金丝的长度为60cm时，电流表示数为0.9A；移动夹子位置，当两个夹子之间镍铬合金丝的长度为40cm时，电流表示数为1.3A。他探究的问题是 。
19.某同学通过实验比较甲、乙两种液体比热容的大小。如图所示，用A、B两个额定功率相同的电加热杯分别对质量和初温相等的甲、乙两种液体加热。A电加热杯正常工作后停止加热，记录甲液体升高的温度为； B电加热杯正常工作后停止加热，记录乙液体升高的温度为，已知，两液体均未沸腾。在不计热量损失的情况下，分析并判断甲、乙两种液体比热容的大小。
四、实验探究题：本大题共4小题，共17分。
20.某同学在物理实验室用图甲所示的电路测量小灯泡正常发光时的电阻。已知电源电压为3V，小灯泡的额定电压为2.5V。
(1)根据图甲的电路图，用笔画线代替导线把图乙中的实物图连接完整；
(2)正确连接电路后，闭合开关前，为了保护电路，应把滑动变阻器的滑片P移到 （选填“A”或“B”）端；
(3)闭合开关后，移动滑动变阻器的滑片P到不同位置，并记下不同位置时电压表和电流表的示数，某次电流表的指针位置如图丙所示，读数为 A；
(4)通过实验数据作出小灯泡的图像如图丁所示，则小灯泡正常发光时的电阻为 Ω。
21.某同学利用如图所示装置探究电流通过导体时产生热量的多少与电阻大小的关系。已知甲、乙烧瓶装有煤油，烧瓶中都浸泡着一段镍铬合金丝，且（假设实验没有热量损失）。
(1)两烧瓶中煤油的初温和 要相同，这样实验中通过观察 就可以比较电流通过导体产生热量的多少；
(2)闭合开关一段时间之后，发现煤油的温度计示数变化太慢，他想煤油的温度升高更快一点，以下建议可行的有哪些： 。
A．两烧瓶的煤油都减小相同的质量
B．滑动变阻器的滑片向端滑动
C．把与改为并联
D．改用精确度更高的温度计
F.更换电压更高的电源
22.某同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表、电压表、滑动变阻器、定值电阻、开关各一只，导线若干，根据图甲所示电路图进行实验。
(1)连接电路前，发现电流表指针如图乙所示，则接下来应 ；
(2)连接好电路，闭合开关，发现电流表、电压表示数较小，移动滑片，两表示数大小保持不变，则电路中存在的故障可能是 ；
(3)排除故障后，进行实验记录了多组数据如表所示。该同学分析表中实验数据，发现 ，由此可得实验结论： 。
23.利用两端电压不变的电源、三个电压表、两个不同规格的小灯泡、滑动变阻器、开关和导线若干，探究在串联电路中，灯泡和两端的总电压U与两端电压和两端电压之和是否相等。
(1)画出实验电路图；
(2)画出实验数据记录表格。
五、计算题：本大题共2小题，共20分。
24.如图所示的电路中，电源两端电压为6V且保持不变，电阻R1的阻值为10Ω。闭合开关S后，通过R2的电流为0.2A。求：
（1）电阻R2的阻值；
（2）1min内电阻R1消耗的电能。
25.科技小组设计了一款高、中、低三个挡位的迷你多功能电热锅，其部分设计参数如表所示，简化电路如图所示，、、为电热丝，其中。电热锅在高温挡、中温挡工作时，开关均处于闭合状态；在低温挡工作时，开关、均处于断开状态，闭合开关，移动滑片，可调节低温挡的功率。
(1)求电热锅中温挡功率；
(2)现有“ ”、“ ”、“ ”三种规格，为了达到设计的低温挡功率范围，请通过计算说明应选择哪种规格。
六、综合题：本大题共1小题，共10分。
26.请阅读《智能电加热眼罩》并回答下列小题。
智能电加热眼罩
市场上有一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果。电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能PTC加热丝，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。电加热眼罩内部结构如图乙所示，PTC加热丝两端与金属导线相连，形成网状结构，由6V的锂电池供电。每根PTC加热丝电阻随温度变化的关系如图丙所示，当温度达到40°C时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变，实现智能控温。即便忘记关电源，也不会因温度过高烫伤眼部。这种依托材料特性实现的智能控温，让电加热眼罩在实用的同时，具备了可靠的安全性。
请根据上述材料，回答下列问题：
(1)PTC是 （选填“导体”“半导体”或“绝缘体”）材料。
(2)正常工作时金属导线中、处电流分别为和，则 （选填“＞”“＜”或“＝”）。
(3)将眼罩加热电路开关闭合，其功率随时间变化的图像最可能是图
A． B．
C． D．
(4)眼罩加热电路的最大发热功率为 。
1.【答案】B
2.【答案】C
3.【答案】D
4.【答案】A
5.【答案】B
6.【答案】B
7.【答案】C
8.【答案】D
9.【答案】D
10.【答案】A
11.【答案】C
12.【答案】A
13.【答案】BD
14.【答案】ACD
15.【答案】AC
16.【答案】N
灵敏电流计

17.【答案】界面模糊不清，彼此进入对方，颜色变得均匀
分子在不停地做无规则运动
空气
增大

18.【答案】电阻的大小与导体的长度是否有关
19.【答案】甲液体的比热容小于乙液体的比热容
20.【答案】​​​​​​​
B
0.3
5

21.【答案】质量
温度计示数的变化
ABF

22.【答案】对电流表进行调零
滑动变阻器都接下面两个接线柱
电压扩大几倍，电流也扩大几倍
当电阻一定时，通过导体中的电流与电压成正比

23.【答案】​​​​​​​

24.【答案】电阻R2的阻值为20Ω 1 min内电阻R1消耗的电能为24J
25.【答案】解：（1）因为电热锅在高温挡、中温挡工作时，开关 均处于闭合状态，所以电热锅在高温挡、中温挡时，滑动变阻器被短路，没有接入电路中。
当开关S、S1、S2均闭合时，此时电热丝R1和R2并联，电路中总电阻小于R1、R2；当开关S、S2闭合、S1断开时，电路中只有电热丝R2接入电路，电路中的总电阻为R2。故当开关S、S1、S2均闭合时的总电阻较小，根据 可知，此时电路总功率较大。故当开关S、S1、S2均闭合时，电路处于高温挡；当开关S、S2闭合、S1断开时，电路处于中温挡。
根据题意，电热锅正常工作时的电压
电热锅高温挡工作时，电热丝R1消耗的电功率
此时电热丝R2消耗的电功率
当电热锅处于中温挡时只有电热丝R2工作，则中温挡的功率等于电热丝R2的功率，即
（2）电热丝R2的阻值
当电热锅处于低温挡时，开关S闭合，S1、S2断开，电热丝R2与滑动变阻器R0串联。由 可知，当低温挡电功率最小时，电路中总电阻最大，则此时滑动变阻器接入电路中的电阻最大；当低温挡电功率最大时，电路中总电阻最小，根据 可知，此时电路中电流最大。
低温挡时电路中最大的总电阻
则滑动变阻器接入电路中的最大电阻
低温挡时电路中的最大电流
因此，所选滑动变阻器的最大阻值必须不小于35Ω，允许通过的最大电流不小于1.67A。故只有“40Ω 2A”符合要求。
综上所述，应选择“40Ω 2A”规格的滑动变阻器。

26.【答案】半导体
>
C
9
实验次数
1
2
3
4
5
6
电压
0.5
1.0
1.5
2.0
2.5
3.0
电流
0.1
0.2
0.3
0.4
0.5
0.6
额定电压
高温挡功率
中温挡功率
? W
低温挡功率范围
实验次数
1
2
3
