►题型一 曲线图
解题关键：明确各类曲线图含义
一、光合作用和呼吸作用

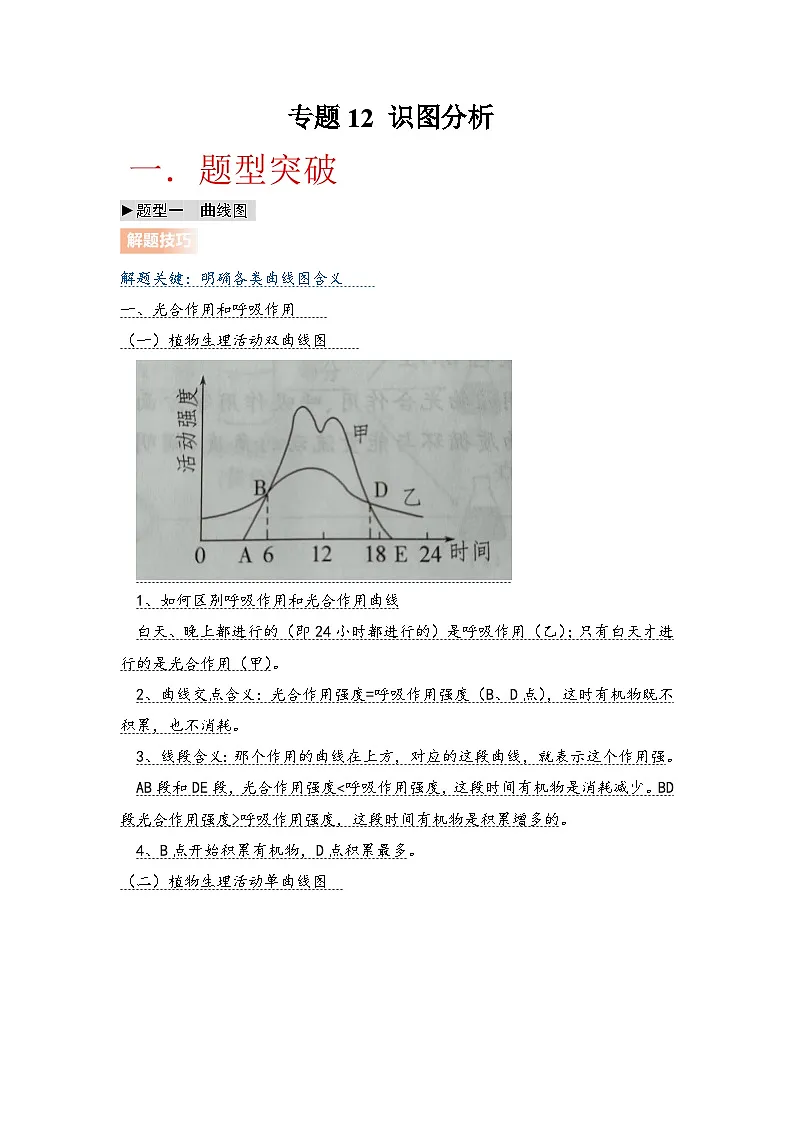

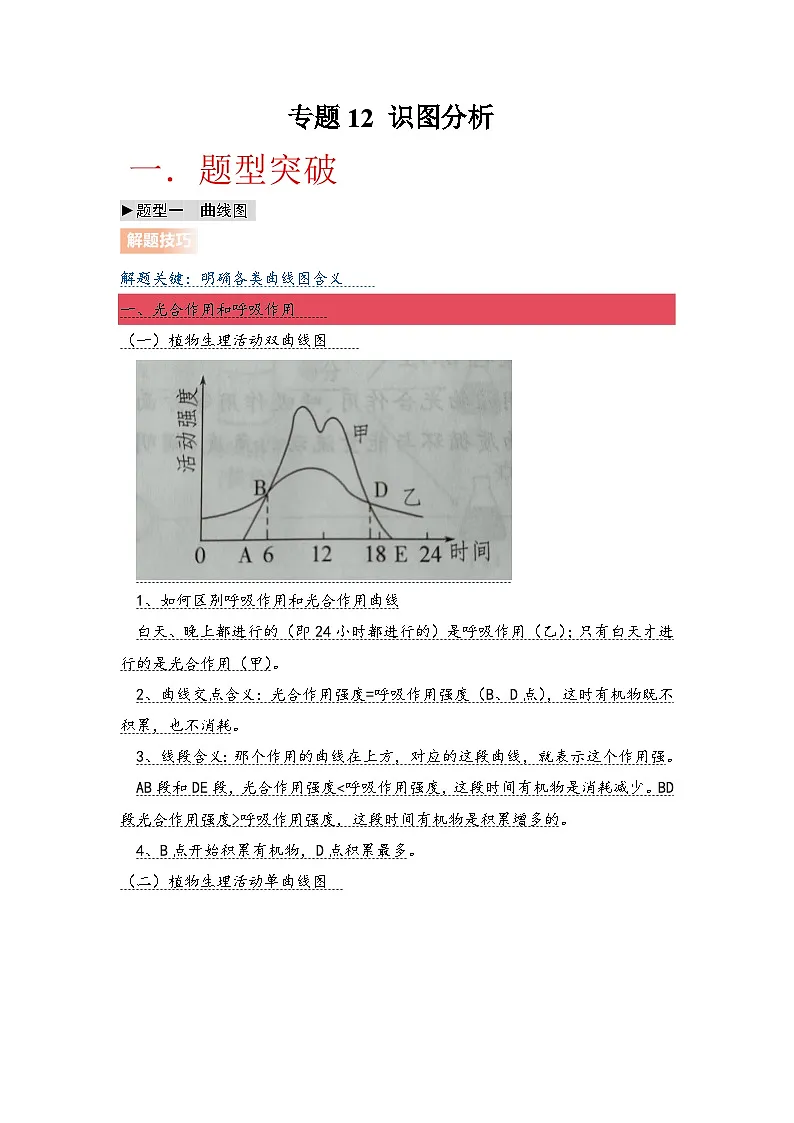

（一）植物生理活动双曲线图
1、如何区别呼吸作用和光合作用曲线
白天、晚上都进行的（即24小时都进行的）是呼吸作用（乙）；只有白天才进行的是光合作用（甲）。
2、曲线交点含义：光合作用强度=呼吸作用强度（B、D点），这时有机物既不积累，也不消耗。
3、线段含义：那个作用的曲线在上方，对应的这段曲线，就表示这个作用强。
AB段和DE段，光合作用强度呼吸作用强度，这段时间有机物是积累增多的。
4、B点开始积累有机物，D点积累最多。

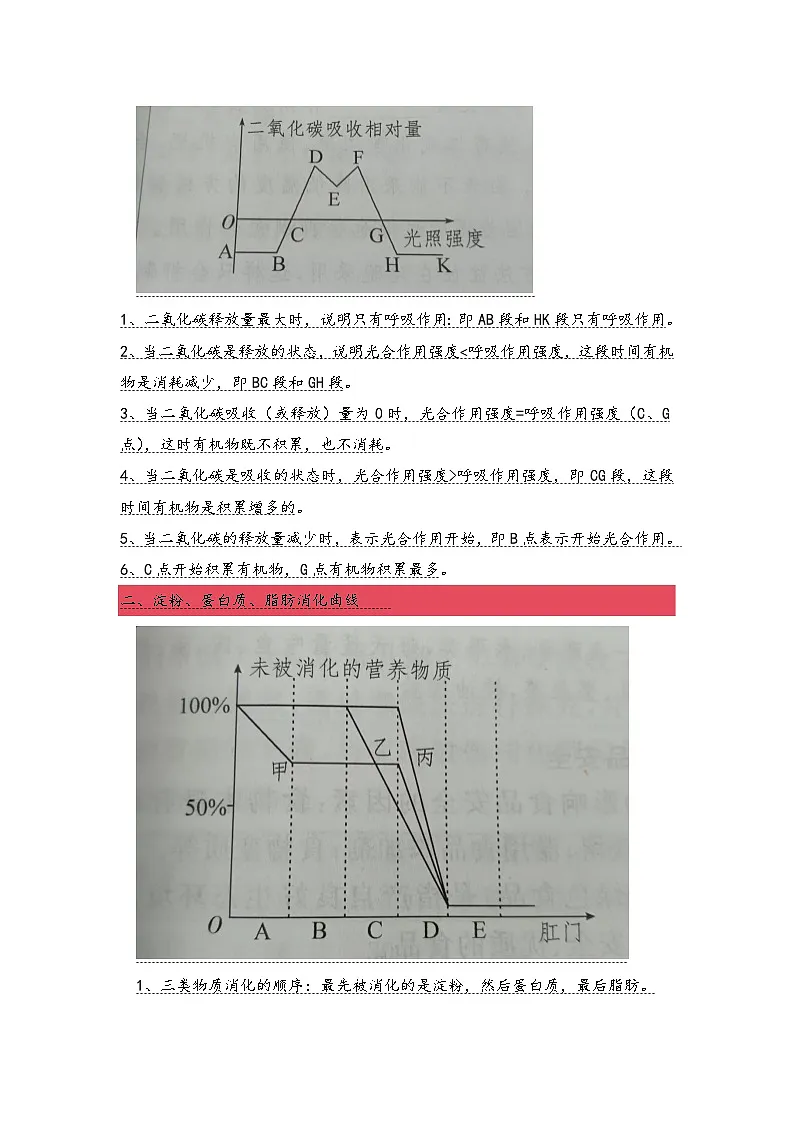

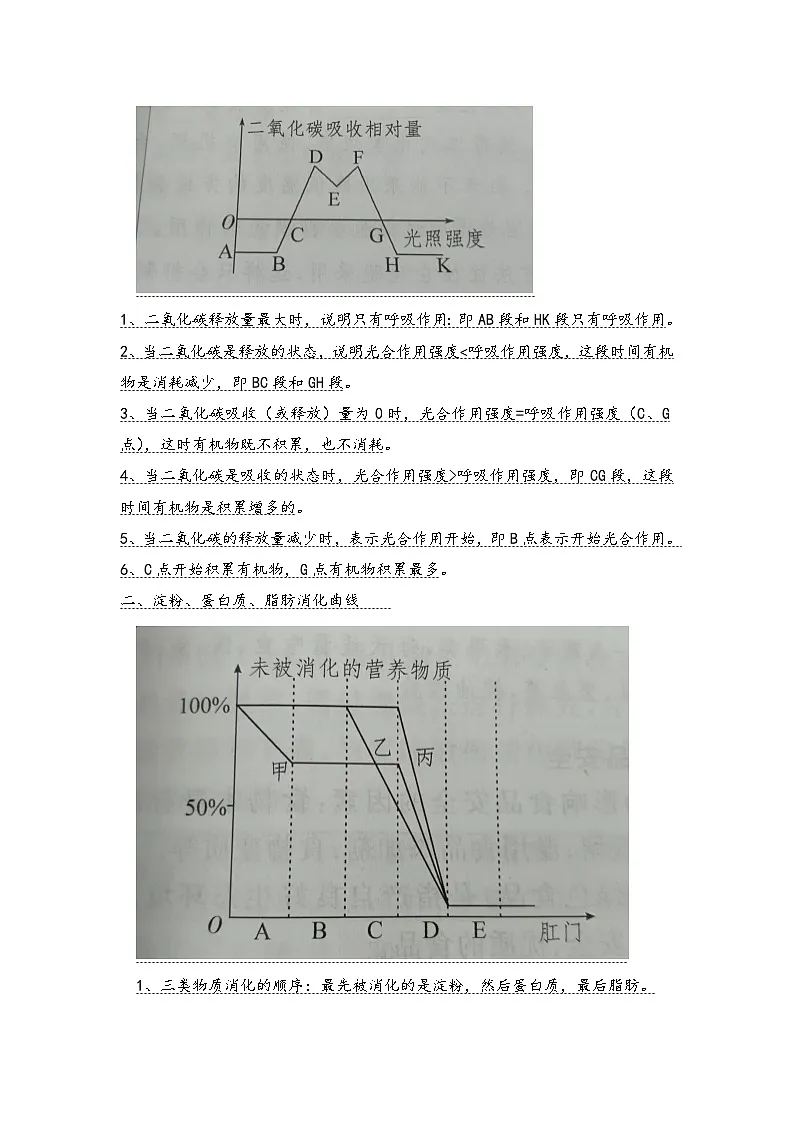

（二）植物生理活动单曲线图
1、二氧化碳释放量最大时，说明只有呼吸作用：即AB段和HK段只有呼吸作用。
2、当二氧化碳是释放的状态，说明光合作用强度呼吸作用强度，即CG段，这段时间有机物是积累增多的。
5、当二氧化碳的释放量减少时，表示光合作用开始，即B点表示开始光合作用。
6、C点开始积累有机物，G点有机物积累最多。
二、淀粉、蛋白质、脂肪消化曲线
1、三类物质消化的顺序：最先被消化的是淀粉，然后蛋白质，最后脂肪。
故甲是淀粉，乙是蛋白质，丙是脂肪。
2、淀粉消化的开始部位是口腔，即A是口腔。
蛋白质开始消化的部位是胃，即C是胃。
脂肪开始消化的部位是小肠，即D是小肠，所有物质都可以消化的部位是小肠。
则B什么都不消化，则是咽、食道，E在小肠后，什么不消化，是大肠。
3、小肠内消化液最多，有胆汁、肠液和胰液。胆汁不含消化酶，肠液和胰液可以消化淀粉、蛋白质和脂肪。

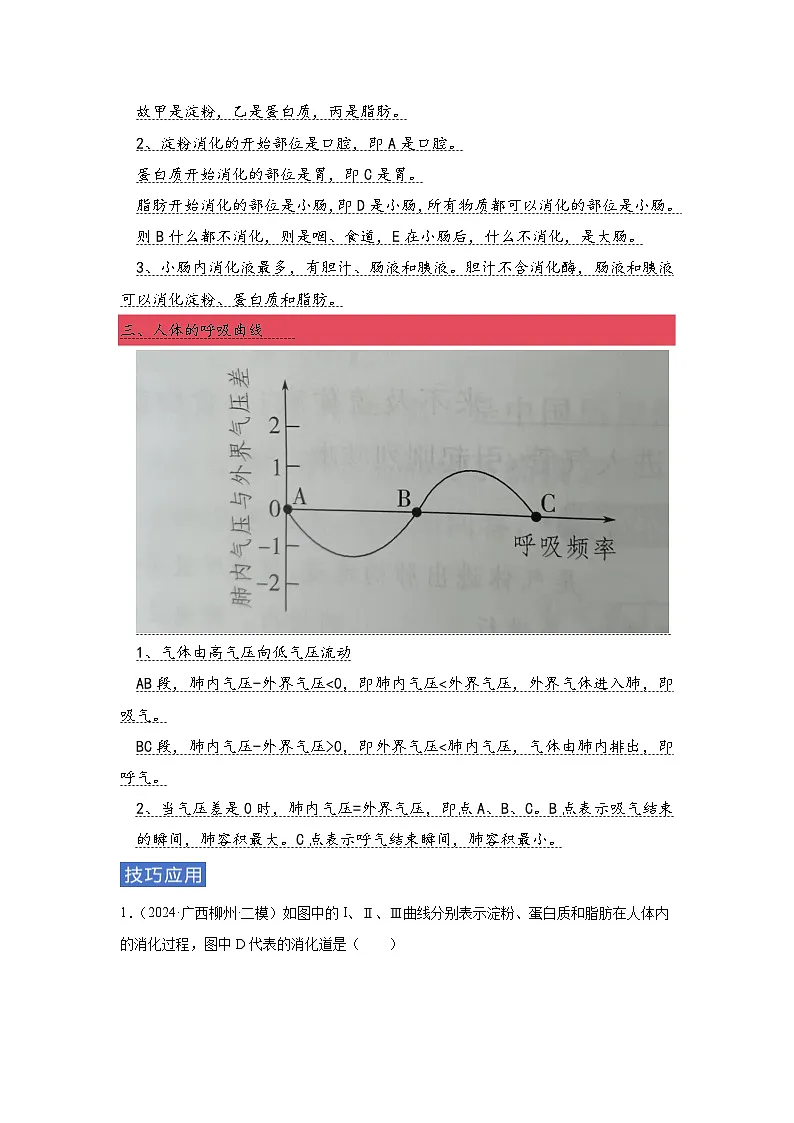

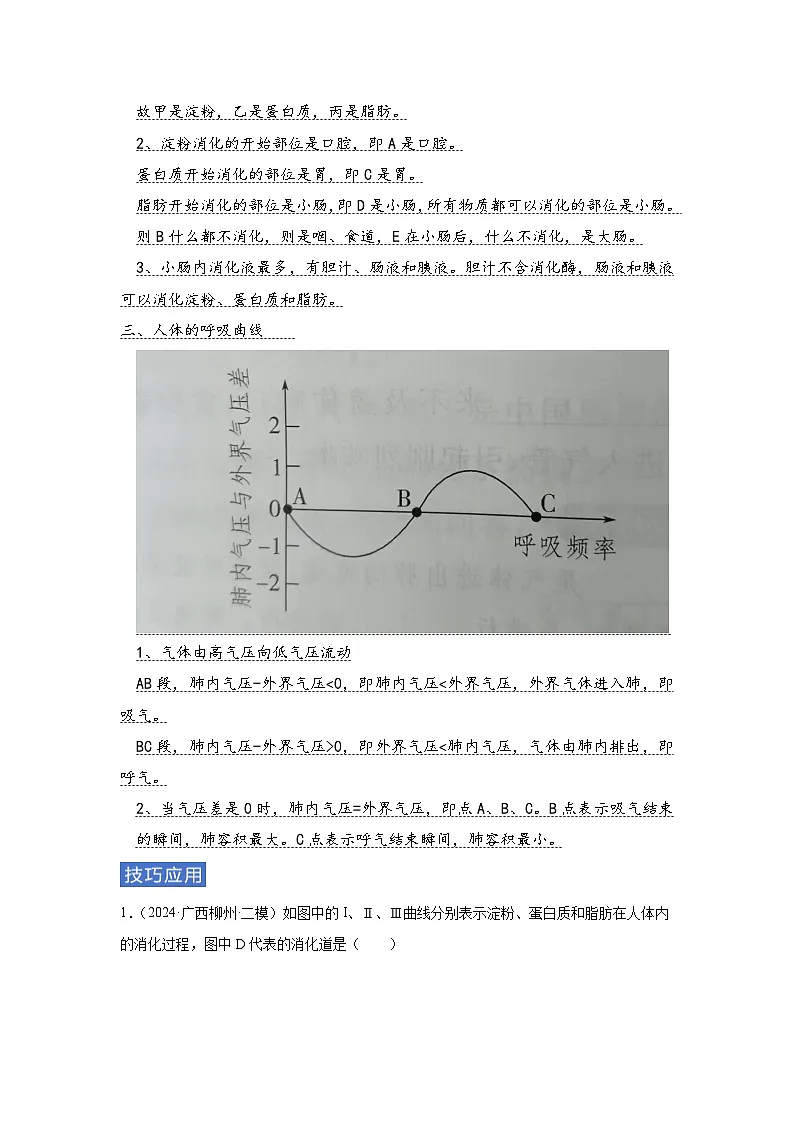

三、人体的呼吸曲线
1、气体由高气压向低气压流动
AB段，肺内气压-外界气压
