广东省潮州市2025年八年级上学期期末物理试题附答案

这是一份广东省潮州市2025年八年级上学期期末物理试题附答案，共23页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综宗合能力题等内容，欢迎下载使用。

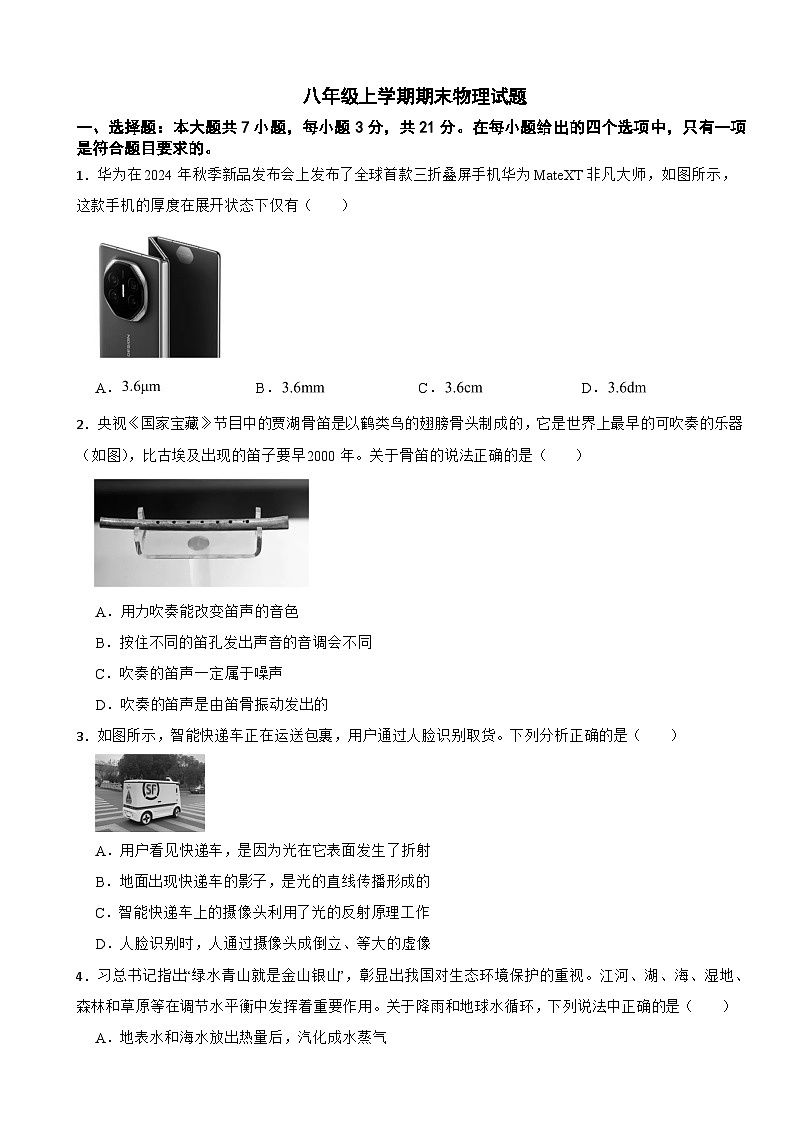

1．华为在2024年秋季新品发布会上发布了全球首款三折叠屏手机华为MateXT非凡大师，如图所示，这款手机的厚度在展开状态下仅有（ ）
A．B．C．D．
2．央视《国家宝藏》节目中的贾湖骨笛是以鹤类鸟的翅膀骨头制成的，它是世界上最早的可吹奏的乐器（如图），比古埃及出现的笛子要早2000年。关于骨笛的说法正确的是（ ）
A．用力吹奏能改变笛声的音色
B．按住不同的笛孔发出声音的音调会不同
C．吹奏的笛声一定属于噪声
D．吹奏的笛声是由笛骨振动发出的
3．如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．地面出现快递车的影子，是光的直线传播形成的
C．智能快递车上的摄像头利用了光的反射原理工作
D．人脸识别时，人通过摄像头成倒立、等大的虚像
4．习总书记指出“绿水青山就是金山银山”，彰显出我国对生态环境保护的重视。江河、湖、海、湿地、森林和草原等在调节水平衡中发挥着重要作用。关于降雨和地球水循环，下列说法中正确的是（ ）
A．地表水和海水放出热量后，汽化成水蒸气
B．部分上升的水蒸气与冷空气接触，会液化成小水滴
C．小水滴遇到更冷的气流时吸收热量，凝华成小冰珠
D．小冰珠在降落过程中放出热量，熔化成雨水

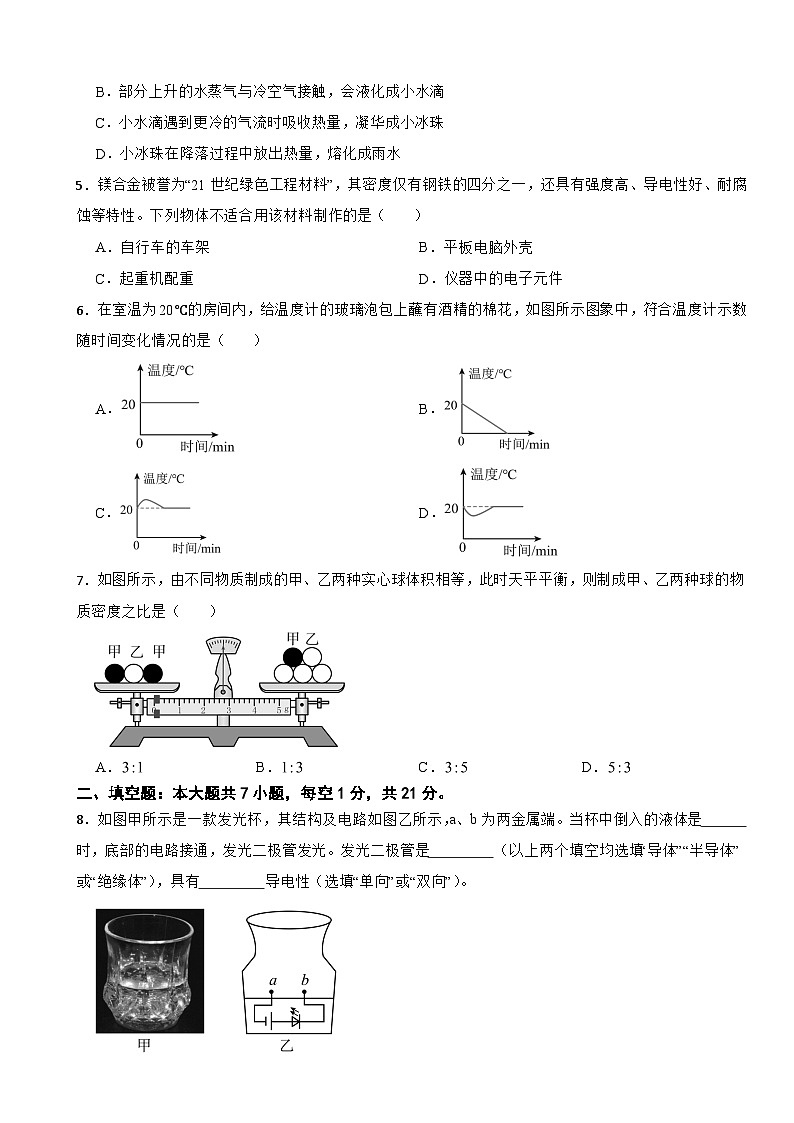

5．镁合金被誉为“21世纪绿色工程材料”，其密度仅有钢铁的四分之一，还具有强度高、导电性好、耐腐蚀等特性。下列物体不适合用该材料制作的是（ ）
A．自行车的车架B．平板电脑外壳
C．起重机配重D．仪器中的电子元件
6．在室温为20℃的房间内，给温度计的玻璃泡包上蘸有酒精的棉花，如图所示图象中，符合温度计示数随时间变化情况的是（ ）
A．B．
C．D．
7．如图所示，由不同物质制成的甲、乙两种实心球体积相等，此时天平平衡，则制成甲、乙两种球的物质密度之比是（ ）
A．B．C．D．
二、填空题：本大题共7小题，每空1分，共21分。
8．如图甲所示是一款发光杯，其结构及电路如图乙所示，a、b为两金属端。当杯中倒入的液体是 时，底部的电路接通，发光二极管发光。发光二极管是 （以上两个填空均选填“导体”“半导体”或“绝缘体”），具有 导电性（选填“单向”或“双向”）。

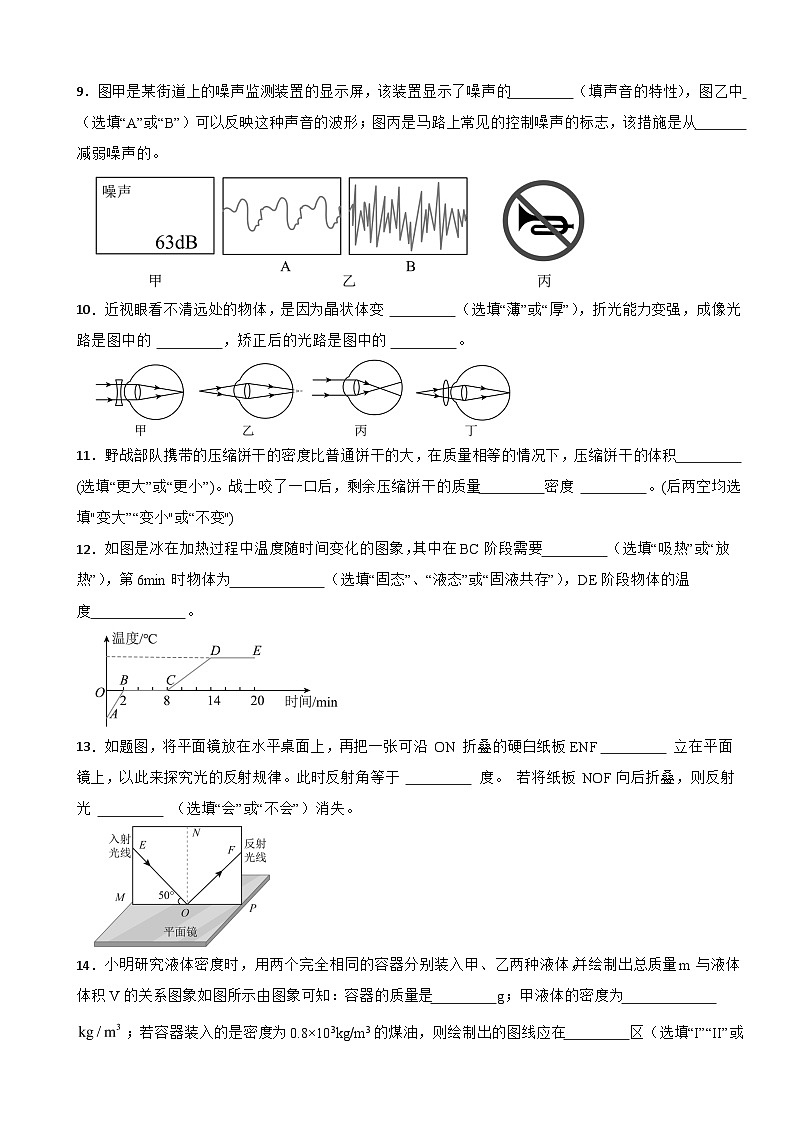

9．图甲是某街道上的噪声监测装置的显示屏，该装置显示了噪声的 （填声音的特性），图乙中 （选填“A”或“B”）可以反映这种声音的波形；图丙是马路上常见的控制噪声的标志，该措施是从 减弱噪声的。
10．近视眼看不清远处的物体，是因为晶状体变 （选填“薄”或“厚”），折光能力变强，成像光路是图中的 ，矫正后的光路是图中的 。
11．野战部队携带的压缩饼干的密度比普通饼干的大，在质量相等的情况下，压缩饼干的体积 (选填“更大”或“更小”)。战士咬了一口后，剩余压缩饼干的质量 密度 。(后两空均选填"变大”“变小"或“不变")
12．如图是冰在加热过程中温度随时间变化的图象，其中在BC阶段需要 （选填“吸热”或“放热”），第6min时物体为 （选填“固态”、“液态”或“固液共存”），DE阶段物体的温度 。
13．如题图，将平面镜放在水平桌面上，再把一张可沿 ON 折叠的硬白纸板ENF 立在平面镜上，以此来探究光的反射规律。此时反射角等于 度。 若将纸板 NOF向后折叠，则反射光 （选填“会”或“不会”）消失。
14．小明研究液体密度时，用两个完全相同的容器分别装入甲、乙两种液体，并绘制出总质量m与液体体积V的关系图象如图所示由图象可知：容器的质量是 g；甲液体的密度为 ；若容器装入的是密度为0.8×103kg/m3的煤油，则绘制出的图线应在 区（选填“I”“II”或“III”）。
三、作图题：本题7分。
15．给一定质量的水加热，水的温度与时间的关系图象如图中a所示。若其他条件不变，仅将水的质量增加，请画出水温变化的大致图像。
16．如图所示，凸透镜斜放，其主光轴与水平成45°角，F是凸透镜的焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射。请画出：
(1)光线a经凸透镜的入射光线；
(2)光线a经平面镜反射的反射光线；
(3)标出反射角的大小。
17．如图所示，请根据平面镜成像的特点，画出A处的人眼看到烛焰上的S点在平面镜中的像点S'的光路图。
四、实验题：本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
18．按要求填空。
（1）如1图所示，所测木块的长度为 cm。如2图所示的停表示数为 s，如3图所示的温度计的示数为 ℃。
（2）在“用天平测量物体的质量”中，将天平取出，放置在 上，指针静止时如4图所示，要使天平水平平衡，此时应该先调节 （选填“平衡螺母”或“游码”），再调节 （选填“平衡螺母”或“游码”），直到指针指在分度盘中央刻度线处为止。
19．小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。
（1）如图甲所示，该凸透镜的焦距为 cm。
（2）安装好器材后，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在同一高度上，目的是使烛焰的像成在 。
（3）把凸透镜固定在光具座50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则此时所成的像与 （选填“照相机”“投影仪”或“放大镜”）所成像的性质相同。
（4）小明又将蜡烛移至光具座的25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向 （选填“靠近”或“远离”）凸透镜的方向移动，所成的像将 （选填“变大”、“变小”或“不变”）。
（5）上一步实验中，调整光屏的位置再次得到清晰的像后，小明将近视眼镜放在凸透镜和蜡烛之间，要使光屏上成清晰的像，可将蜡烛适当 （选填“左”或“右”）移。
（6）小明改用焦距为20cm的凸透镜继续进行实验。将凸透镜和光屏分别固定在70cm和85cm刻度线处，再将点燃的蜡烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是 （选填“0”、“1”、“2”或“3”）次。
20．小吴同学利用如图1所示装置进行“探究水沸腾时温度变化的特点”的实验。
（1）如图1，在组装器材时，应先确定 （选填“A”或“B”）的位置；
（2）调整好器材，用酒精灯加热，在水温升高到90℃时开始计时，小吴同学每隔1min观察一次温度计的示数，同时注意观察水中发生的现象，直至水沸腾并持续4min后停止读数，将所得的数据记录在表格中；
①第6min时，水中气泡的情形应为图2中 （选填“甲”或“乙”）；此时看到有“白气”不断从烧杯中冒出，这些“白气”是 （选填“水蒸气”或“小水珠”）；
②根据表格中的数据，在图3的坐标系中画出0~8min水的温度随时间变化的图象 ；
（3）由表格和图象3的信息可知：水的沸点是 ℃，表明液面上方气压 （选填“大于”、“小于”或“等于”）1个标准大气压；
（4）如图所示，若将装有水的小试管放入装有水的烧杯中，给烧杯加热，使烧杯中的水保持沸腾，则小试管中的水 （选填“会”或“不会”）沸腾。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．“探索一号"科考船在大洋洲的某海域进行科学考察时，用声呐系统从海面垂直向海底发出超声波，经过 12s声呐系统接收到回声信号。(超声波在海水中的传播速度为1500m/s，激光在海水中的传播速度为2.25×108m/s)
（1）求该海域的深度；
（2）如果发射的是激光，则激光传播到海底需要多长时间?
22．暑假，小明在科技创新大赛中获奖。他想知道所获奖牌的材质，于是他把奖牌放入盛满酒精的烧杯中，奖牌沉底并从烧杯中溢出8g酒精。如表为部分物质的密度，求：
（1）求该奖牌的体积；
（2）若将该奖牌捞出并擦干后放入盛满水的烧杯中（沉底），则从烧杯中溢出的水的质量是多少？（ρ水=1.0g/cm3）
（3）小明测得该奖牌的质量为89g，则它的密度是多少？请根据密度表判断该奖牌的材质是哪种金属？
六、综宗合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题6分，共18分。
23．小明利用烧杯、天平、量筒和水测量不规则石块的密度。
（1）小明在测量石块质量的过程中，将砝码盒中的最小砝码（m＝5g）放入天平的右盘后，分度盘的指针偏向分度盘的右侧，接下来的操作是 ，直至天平平衡为止；
（2）天平平衡时，所用砝码和游码在标尺上的位置如图甲所示，则该石块的质量m＝ g；
（3）小明测量石块的体积时，发现石块不能放入量筒中，于是他用排水法测量石块的体积，过程如图乙所示：
①往烧杯中加入适量的水，将石块浸没在水中，在水面位置做上标记；
②取出石块，测得烧杯和水的总质量为m1；
③往烧杯中加水，直到水面与标记处相平，再测出此时烧杯和水的总质量为m2。那么石块的体积V＝ ，石块的密度ρ＝ ；（均用m、m1、m2和ρ水表示）
（4）用此方法测得的石块密度将 （选填“偏大”或“偏小”）。
24．五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小红用图甲所示装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于确定像的 ；
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支与蜡烛A 外形 （选填‘相同”或“不相同”） 的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A 的像完全重合，说明平面镜所成的像与物体大小相等，证实了“影与形无异”；
（3）改变蜡烛A的位置，进行三次实验 用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面 ，用刻度尺测得像和物到镜面的距离相等：
（4）为确定像的虚实，需在蜡烛B位置放一个光屏，并在图丙中的 （选填数字序号） 处观察光屏上是否有像；
（5）小红为了更好地研究像与物的位置关系，采用了彩色LED 光源进行实验，现有“A、R、M、T、V、X”六种字母形状的光源供选择，你认为最佳选择是 （选填字母）。
（6）小红完成实验后，采用厚玻璃板做实验，透过玻璃板看到了蜡烛A 的两个像，移动 B 蜡烛分别找到两个像的位置如图丁所示，测得两个像到平面镜的距离 L1=1cm、L2=1.4cm，由此可知玻璃板的厚度为 cm。
（7）根据实验的经验可知，如果白天在较暗的室内照镜子，为了更清楚看到自己的容貌，人应该让 （选填“镜子”或“脸”） 朝向窗户。
25．（1）如图1是某同学设计的一个气体温度计的示意图。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。这个温度计是根据 性质来测量温度的，将该装置放在室内观察到液柱向右移动，说明温度在 （选填“升高”或“降低”）；
（2）如图2是一种干湿泡温度计，它是由两个相同的温度计并列组成，其中一个是干泡温度计，另一个温度计用湿布包起来，浸入蒸馏水中，称为湿泡温度计。如果干泡温度计的示数为28℃，一般情况下，湿泡温度计的示数 （选填“高于”、“低于”或“等于”）28℃，原因是 ；
（3）如图3所示是气象站所用的百叶箱。为了观测大气的自然状况，要求百叶箱不仅通风要好，而且还要避免阳光的直接照射，外层百叶条应采用 （选填“甲”或“乙”）图方式倾斜。该箱内的温度计是可以记录一天中最高气温的温度计，所以该温度计和 （选填“体温计”或“实验室温度计”）的结构相似。
答案解析部分
1．【答案】B
【解析】【解答】图中，MateXT非凡大师的厚度在展开状态下约，故ACD不符合题意，B符合题意。
故选B。
【分析】根据物体的长度，结合数据解答。
2．【答案】B
【解析】【解答】A．用力吹奏能改变笛子振动的幅度，即改变响度，故A错误；
B．按住不同的笛孔，笛子中空气柱振动的频率不同，声音音调不同，故B正确；
C．吹奏的笛声对于享受该声音的人不属于噪音，故C错误；
D．吹奏的笛声是由空气柱振动发声的，故D错误。
故选B。
【分析】1、声音产生是由物体振动产生，通过介质（固体、液体、气体）中传播，不能在真空中传播；
2、声音的特点：不同材料决定音色不同；振幅决定响度；振动频率决定音频；振动频率决定音频，频率越高，音调越高，频率越低，音调越低；声音的响度与声源振动的幅度有关，振动幅度越大，响度越大．
3、噪声：影响人类休息和学习的声音统称为噪声。
3．【答案】B
【解析】【解答】A．用户看见快递车，是因为光在它表面发生了反射，而不是发生光的折射，故A错误；
B． 地面出现快递车的影子， 是光的直线传播形成的，故B正确；
C．智能快递车上的摄像头相当于一个凸透镜，利用了光的折射原理工作，故C错误；
D．人脸识别时，人在凸透镜的二倍焦距以内，则人通过摄像头成倒立、缩小的实像，故D错误。
故选B。
【分析】A.镜面反射和漫反射都遵循光的反射定律；不同点是镜面反射是入射光线是平行光线时，反射到光滑的镜面，又以平行光线出去；漫反射时，入射光线是平行光线时，反射到粗糙的物体，反射光线向各个方向出去；
B.光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
CD.凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机。
4．【答案】B
【解析】【解答】A．地表水和海水吸热后才能汽化为水蒸气，A不符合题意；
B．部分上升的水蒸气与冷空气接触，由气态的水蒸气变成液态的水，发生液化现象，B符合题意；
C．小水滴遇到更寒冷的气流，由液态的小水滴变成固态的小冰晶，是凝固现象，C不符合题意；
D．小冰珠在降落过程中会吸收热量，由固态熔化成雨水，D不符合题意。
故答案为：B。
【分析】汽化吸热；物质从气态变为液态的过程叫液化；物质从液态变为固态的过程叫凝固；物质从固态变为液态的过程叫熔化。
5．【答案】C
【解析】【解答】A.镁合金密度小，硬度高，适合作自行车的车架，A不符合题意；
B.镁合金密度小，硬度高，适合作平板电脑外壳，B不符合题意；
C.镁合金密度小，不适合作起重机配重，C符合题意；
D.镁合金导电性好，适合作仪器中的电子元件，D不符合题意。
故答案为：C.
【分析】根据镁合金的特点，判断适用的物品。
6．【答案】D
【解析】【解答】在室温为20℃的房间内，将温度计的玻璃泡包裹蘸有酒精的棉花，由于酒精蒸发会吸收热量，导致温度计示数下降；当酒精完全蒸发后，温度计示数上升，直到与室温（20℃）相同后保持不变，故ABC不符合题意，D符合题意。
故选D。
【分析】汽化：物质从液态变成气态的过程，汽化吸热。
7．【答案】A
【解析】【解答】 甲、乙两种实心球体积相等，图中天平处于平衡状态，可知，2m甲+m乙=m甲+4m乙
即
可得，甲、乙两种球的物质密度之比为：
故A正确，BCD错误。
故选A。
【分析】由天平平衡可知，天平左右两侧的质量相等，结合 可求出甲、乙两种球的物质密度之比。
8．【答案】导体；半导体；单向
【解析】【解答】当杯中倒入可以导电的液体时， 底部的电路接通，发光二极管发光。发光二极管是 半导体
发光二极管，它是由硅和锗等半导体材料制作成的，它具有单向导电性。
综上 第1空、导体； 第2空、半导体； 第3空、 单向 .
【分析】半导体的应用：常用作发光二极管，具有单向导电性。
9．【答案】响度；B；声源处
【解析】【解答】噪声监测器是用来监测噪声大小的仪器，所以该装置显示了噪声的响度。
噪声是发声体做无规则振动产生的声音，波形图是杂乱无章的，所以图乙B可以反映这种声音的波形。
图丙是马路上常见的控制噪声的标志，该措施是从声源处减弱噪声的。
【分析】1.噪声是发声体做无规则振动产生的声音，波形图是杂乱无章的；
2.减弱噪声的途径：在声源处减弱噪声，在传播过程中减弱噪声，在人耳处减弱噪声。
10．【答案】厚；丙；甲
【解析】【解答】近视眼看不清远处的物体，是因为晶状体变厚，折光能力变强，成像在视网膜前，故成像光路是图中的丙。
在近视眼睛前面放一个凹透镜，就能使来自远处物体的光推迟会聚在视网膜上，故矫正后的光路是图中的甲。
【分析】近视眼成因：晶状体太厚或眼球在前后方向距离太长，来自远处某点的光会聚在视网膜前；
近视眼矫正：佩戴凹透镜。
11．【答案】更小；变小；不变
【解析】【解答】压缩饼干是在质量一定时，通过压缩体积，使体积变小，根据，密度变大；咬掉部分饼干后，质量减少，密度是物体的特性，密度保持不变。
【分析】质量是物体含有物质的多少；压缩体积后，密度会变大；密度是物体的特性，质量改变，密度保持不变。
12．【答案】吸热；固液共存；保持不变
【解析】【解答】解：冰是晶体，BC段为熔化过程，熔化特点是：吸热但是温度保持不变。
第6min时冰块处于熔化过程中，有一部分冰块熔化成水，属于固液共存态。CD段为液体，吸收热量温度升高；升高到D点以后，DE段时水的温度达到沸点，沸腾时温度保持不变。
故答案为： 吸热；固液共存；保持不变。
【分析】（1）晶体熔化时吸热，温度保持不变，处于固液共存态；
（2）液体沸腾的特点是吸收热量，温度保持不变。
13．【答案】竖直；40；不会
【解析】【解答】（1）因为反射光线、入射光线和法线都在同一平面内，为了使反射光线能够呈现在纸板上，探究“光的反射定律”实验时，纸板应与平面镜垂直放置，故纸板ENF要竖直立在平面镜上；
（2）已知入射光线与平面镜的夹角为50°，因此入射角是90°-50°=40°，根据光的反射定律，反射角等于入射角，因此反射角也是40°；
（3）光在反射时，反射光线、入射光线、法线在同一平面内，图中，若将纸板NOF向后折叠，在纸板上看不到反射光线，此实验现象说明反射光线、入射光线和法线在同一平面，但反射光线不会消失，依然存在。
故答案为：垂直；40；不会。
【分析】（1）探究“光的反射定律”，根据光的反射定律，反射光线、入射光线、法线在同一平面内，纸板应与平面镜垂直放置；
（2）反射角和入射角的概念：反射角是反射光线与法线的夹角，入射角是入射光线与法线的夹角；
光的反射定律：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。
14．【答案】40；1.5×103；III
【解析】【解答】本题考查密度的计算和密度公式的应用，关键是控制变量法的应用，由总质量m与液体体积V的关系图象可知，液体体积为零时，对应的质量为40g，该质量为容器，所以容器的质量是40g。由图象可知，当甲液体体积为V甲=40cm3时，质量为
m甲=100g-40g=60g
甲液体的密度为
由图象可知，当乙液体体积为V乙=60cm3时，质量为
m乙=100g-40g=60g
乙液体的密度为
密度为0.8×103kg/m3的煤油，煤油的密度比乙液体的密度小，由可知，质量相同时，该液体的体积大于乙液体的体积，所以该液体的m-V关系图象应该在Ⅲ区域，
【分析】 由图象可知，当液体体积为0时，此时对应的质量即为容器的质量；当m=100g，即甲、乙两种液体的质量m甲=m乙=100g-40g=60g时对应的体积，根据密度公式求出两者密度的大小；煤油的密度小于水的密度，根据密度公式可知质量相同时体积之间的关系，然后判断煤油的质量与体积关系图象位于的区域。
15．【答案】
【解析】【解答】水沸腾时，温度保持不变，增加质量，沸点不变，但水沸腾所需要的时间变长，温度变化如图所示：
【分析】水的质量变大，加热到沸腾的时间变长。
16．【答案】
【解析】【解答】（1）图中经凸透镜折射后的光线与凸透镜的主光轴平行，所以入射光线应通过凸透镜的焦点入射；
（2）（3）过入射点O作垂直于镜面的法线，根据反射角等于入射角，在法线的另一侧作出反射光线，反射角=入射角=90°﹣45°=45°，如图所示：
【分析】（1）通过焦点的光线经凸透镜折射后将平行于主光轴；
（2）根据光的反射定律作图；
光的反射规律：反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
17．【答案】
【解析】【解答】根据平面镜所成的像与物关于镜面对称，作出焰上的 S 点在平面镜中的像点 S' ，将像点 S' 与眼睛连接起来（注意平面镜前为实线，平面镜后为虚线），即可作出反射光线，反射光线与镜面的交点为入射点O，连接S点与入射点O，即为入射光线，如图所示：
【分析】平面镜成像的原理：光的反射；根据平面镜所成的像与物关于镜面对称，作出焰上的 S 点在平面镜中的像点 S' ，将像点 S' 与眼睛连接起来即可作出反射光线，反射光线与镜面的交点为入射点O，连接S点与入射点O，即为入射光线。
18．【答案】（1）1.85；40.0；-16
（2）水平台面；游码；平衡螺母
【解析】【解答】（1）图1中刻度尺的分度值为0.1cm，木块左端与3.00cm刻度线对齐，右侧在4.85cm处，则所测木块的长度为：
L＝4.85cm-3.00cm＝1.85cm
图2中，秒表的分钟盘（小表盘）的分度值为0.5min，分针指在“0~1”之间，偏向“1”，读为0min；秒表的秒钟盘（大表盘）的分度值为0.1s，读为40.0s，故停表示数为40.0s。
图3温度计的分度值为1℃，示数为-16℃。
（2）在“用天平测量物体的质量”中，将天平取出，放置在水平台面上。
由图4可知，静止时，指针指在分度盘的右侧，应先调节游码，将游码移到标尺左端零刻度线处，再向左调节平衡螺母，直到指针指在分度盘中央刻度线处为止。
【分析】（1）认清刻度尺的分度值再读数，读数时估读到分度值的下一位；
秒表读数方法：小圈读分，大圈读秒，先看小圈，再看大圈，分钟过半，大圈读大数；
认清温度计的分度值，再读数。
（2）天平使用方法：放：将天平放在水平台上，游码归零；
调：调节横梁两端的平衡螺母（左偏右调、右偏左调），直到指针指在分度盘中央；
称：用镊子将物体放在左盘，砝码放在右盘，通过加减砝码，移动游码，直至天平恢复平衡；
读：物体质量 = 右盘砝码总质量 + 游码在标尺上对应的刻度值（游码读数以左侧对齐的刻度为准）。
（1）[1]由图可知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与3.00cm对齐，右侧与4.85cm对齐，所以物体的长度为L＝4.85cm-3.00cm＝1.85cm
[2]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“0”和“1”之间，偏向“1”一侧，所以分针指示的时间为0min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，秒针指示的时间为40.0s，即秒表的读数为40.0s。
[3]图中的温度计一个大格是10℃，其中又分了10小格，故其分度值是1℃，刻度值上小下大为零下温度，所以读数是-16℃。
（2）[1]根据天平的使用方法可知，在“用天平测量物体的质量”中，将天平取出，放置在水平台面上。
[2][3]天平使用前要先调节，要使天平横梁水平平衡。此时应该先调节游码，再调节平衡螺母，直到指针指在分度盘中央刻度线处为止。
19．【答案】（1）10.0
（2）光屏中央
（3）照相机
（4）远离；变大
（5）左
（6）0
【解析】【解答】（1）图甲中凸透镜的光心在50.0cm刻度线处，平行于主光轴的光线经凸透镜折射后，会聚在60.0cm刻度线处，所以该凸透镜的焦距为：
f＝60.0cm﹣50.0cm＝10.0cm
（2）安装好器材后，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在同一高度上，目的是使烛焰的像成在光屏中央。
（3） 由图可知，此时的物距（蜡烛到凸透镜的距离）为：
u=50.0cm-20.0cm=30.0cm>2f
成倒立、缩小的实像，此时所成的像与照相机所成像的性质相同。
（4）小明又将蜡烛移至光具座的25cm刻度线处，此时物距变小，根据凸透镜成实像时“物近像远像变大”的规律可知，应将光屏向远离凸透镜的方向移动，才能再次在光屏上成清晰的像，所成的像将变大。（5）小明将近视眼镜放在凸透镜和蜡烛之间，近视眼镜（凹透镜）对光线具有发散作用，会使像成在光屏之后，要使光屏上成清晰的像，即像要变近，根据凸透镜成实像时“物远像近像变小”可知，所以应将蜡烛适当左移。
（6）凸透镜的焦距 f=20cm，将凸透镜和光屏分别固定在70cm和85cm刻度线处，此时的像距（光屏到凸透镜的距离）为：
v=85.0cm﹣70.0cm＝15.0cm2f，成倒立、缩小的实像，f
