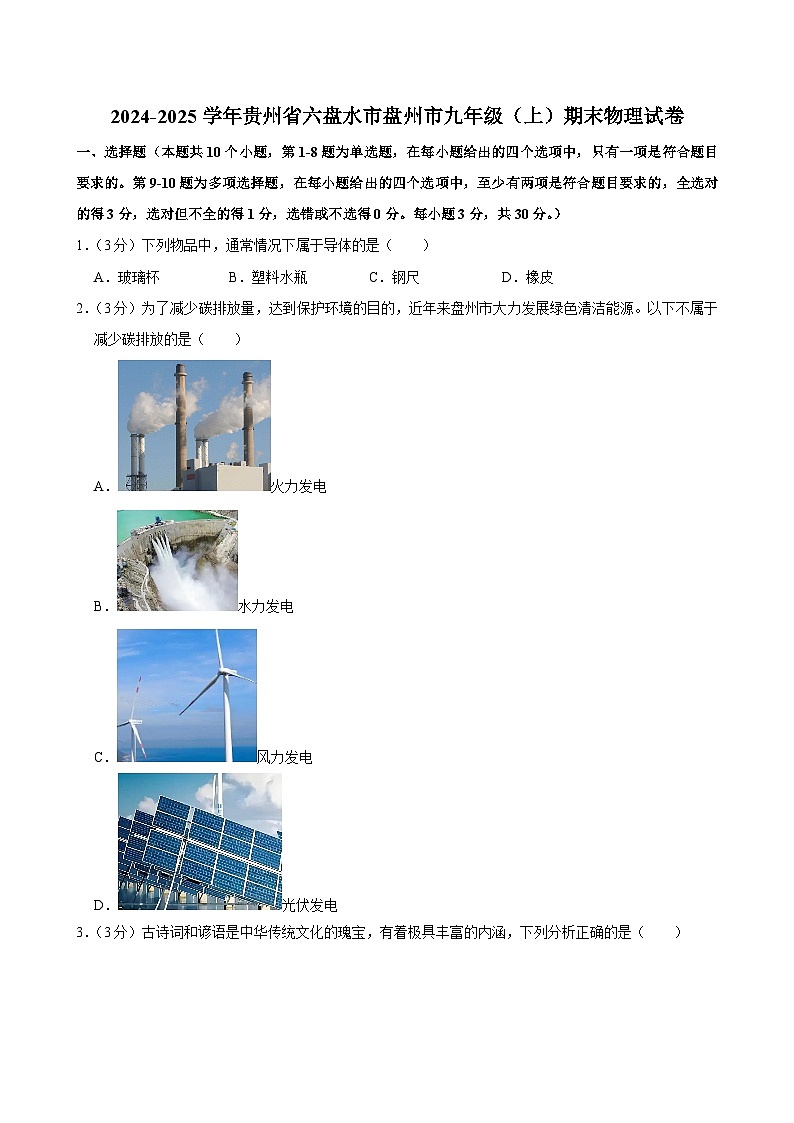

2024-2025学年贵州省六盘水市盘州市九年级（上）期末物理试卷(含详细答案解析)

这是一份2024-2025学年贵州省六盘水市盘州市九年级（上）期末物理试卷(含详细答案解析)，共35页。试卷主要包含了选择题，填空题，简答题，作图题，实验题，计算题等内容，欢迎下载使用。
1．（3分）下列物品中，通常情况下属于导体的是（ ）
A．玻璃杯B．塑料水瓶C．钢尺D．橡皮
2．（3分）为了减少碳排放量，达到保护环境的目的，近年来盘州市大力发展绿色清洁能源。以下不属于减少碳排放的是（ ）
A．火力发电
B．水力发电
C．风力发电
D．光伏发电

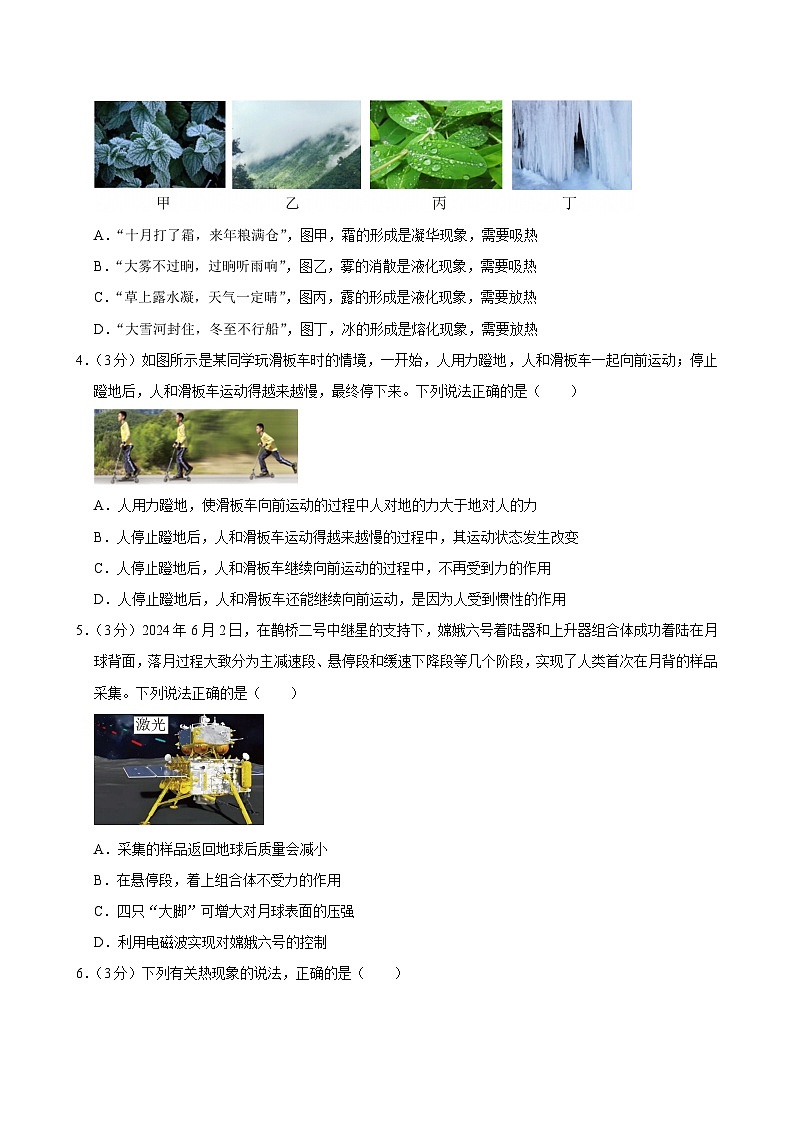

3．（3分）古诗词和谚语是中华传统文化的瑰宝，有着极具丰富的内涵，下列分析正确的是（ ）
A．“十月打了霜，来年粮满仓”，图甲，霜的形成是凝华现象，需要吸热
B．“大雾不过晌，过晌听雨响”，图乙，雾的消散是液化现象，需要吸热
C．“草上露水凝，天气一定晴”，图丙，露的形成是液化现象，需要放热
D．“大雪河封住，冬至不行船”，图丁，冰的形成是熔化现象，需要放热
4．（3分）如图所示是某同学玩滑板车时的情境，一开始，人用力蹬地，人和滑板车一起向前运动；停止蹬地后，人和滑板车运动得越来越慢，最终停下来。下列说法正确的是（ ）
A．人用力蹬地，使滑板车向前运动的过程中人对地的力大于地对人的力
B．人停止蹬地后，人和滑板车运动得越来越慢的过程中，其运动状态发生改变
C．人停止蹬地后，人和滑板车继续向前运动的过程中，不再受到力的作用
D．人停止蹬地后，人和滑板车还能继续向前运动，是因为人受到惯性的作用
5．（3分）2024年6月2日，在鹊桥二号中继星的支持下，嫦娥六号着陆器和上升器组合体成功着陆在月球背面，落月过程大致分为主减速段、悬停段和缓速下降段等几个阶段，实现了人类首次在月背的样品采集。下列说法正确的是（ ）
A．采集的样品返回地球后质量会减小
B．在悬停段，着上组合体不受力的作用
C．四只“大脚”可增大对月球表面的压强
D．利用电磁波实现对嫦娥六号的控制

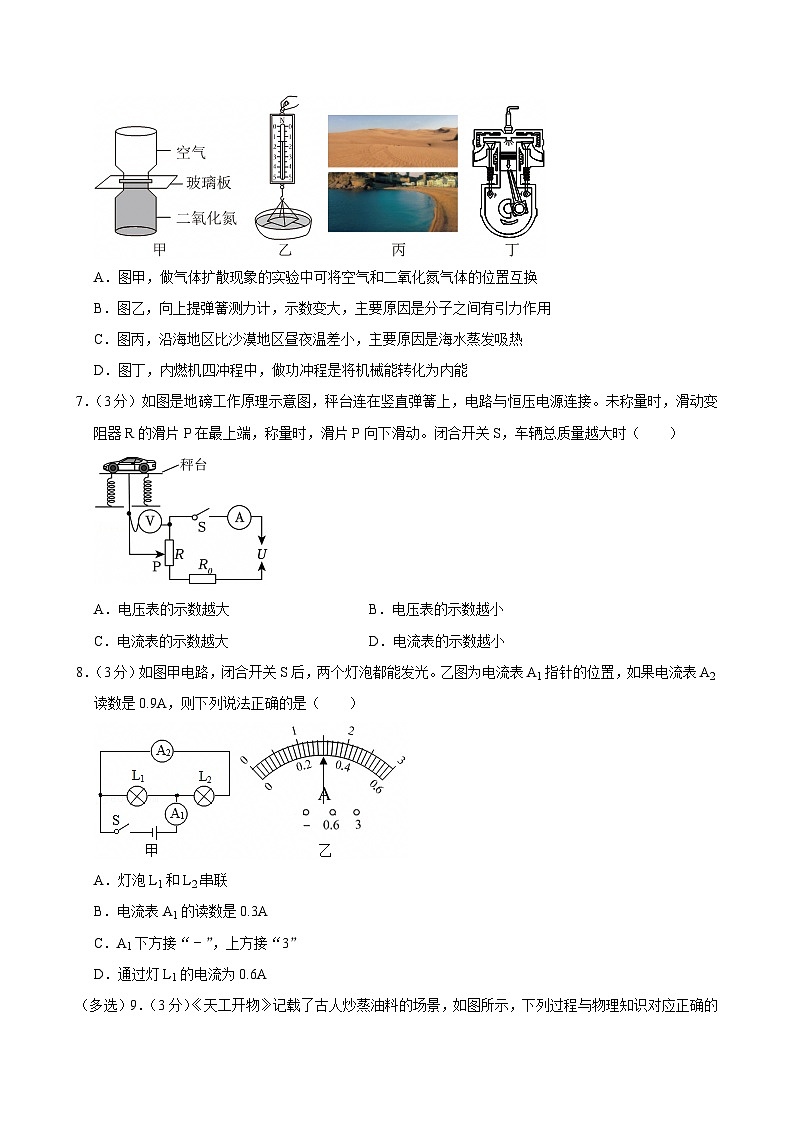

6．（3分）下列有关热现象的说法，正确的是（ ）
A．图甲，做气体扩散现象的实验中可将空气和二氧化氮气体的位置互换
B．图乙，向上提弹簧测力计，示数变大，主要原因是分子之间有引力作用
C．图丙，沿海地区比沙漠地区昼夜温差小，主要原因是海水蒸发吸热
D．图丁，内燃机四冲程中，做功冲程是将机械能转化为内能
7．（3分）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
8．（3分）如图甲电路，闭合开关S后，两个灯泡都能发光。乙图为电流表A1指针的位置，如果电流表A2读数是0.9A，则下列说法正确的是（ ）
A．灯泡L1和L2串联
B．电流表A1的读数是0.3A
C．A1下方接“﹣”，上方接“3”
D．通过灯L1的电流为0.6A
（多选）9．（3分）《天工开物》记载了古人炒蒸油料的场景，如图所示，下列过程与物理知识对应正确的是（ ）
A．加热——木炭燃烧时热值变小
B．蒸煮——油料含有的热量增加
C．翻炒——目的使油料受热均匀
D．飘香——分子在做无规则运动
（多选）10．（3分）如图甲所示电路，电源电压恒为9V，灯泡L额定电压为6V，通过L的电流I随其两端电压U变化关系图像如图乙所示。闭合开关S，下列分析正确的是（ ）
A．移动滑片当灯正常发光时，L的电阻为20Ω
B．滑片向右移动过程中，L的实际功率减小
C．为保证电路安全，R接入的最小阻值为10Ω
D．L实际功率为0.75W时，R的阻值为24Ω
二、填空题（共6小题，每空1分，共12分）
11．（1分）为了提高环境质量，经常有如图所示的喷雾车在街道上喷雾作业。喷雾车作业时保持匀速直线运动，这个过程中喷雾车的动能 。（选填“增加”“减小”“不变”）
12．（1分）风洞是一种检测飞行器性能的设施。如图，将飞行器固定在风洞中，通过人工产生并控制气流，模拟飞行器飞行时周围气体的流动。检测时，飞行器相对气流是 的，其上方气体流速大，压强 ，从而获得向上的升力。
13．（2分）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 的物理属性。
14．（2分）如图所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电。请问带负电的云是 （选填“得到”或“失去”）大量的电子。放电时电流方向是 。（选填序号①：从避雷针流向云层，②：云层流向避雷针）
15．（3分）电热水器是利用电流的 效应工作的。小明家的电能表示数如图甲所示为 kW•h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁了80次，则1min内消耗电能为 J。
16．（3分）如图甲所示的电路中，电源电压恒为36V，电阻箱R的示数如图乙所示，为 Ω，闭合开关S后，电流表示数为0.3A，则此刻灯L的电阻为 Ω；若断开开关S，电压表V的示数 （选填“变大”、“变小”或“不变”）。
三、简答题（共3小题，每小题3分，共9分）
17．（3分）暑假期间，小明和妈妈驾车回老家探望外公外婆，出发之前妈妈检查了汽车的刹车片和冷却系统。
（1）请用物理知识解释为什么用水作为汽车冷却系统的冷却液？
（2）驾驶和乘坐车辆时，行车安全必不可少，请用所学的物理知识，写出一条有关驾驶车辆安全的措施。
18．（3分）飞向寰宇再叩苍穹。2024年4月25日，神舟十八号载人飞船成功发射。火箭点火后，向下快速喷出气体，推动火箭加速上升，如图所示。请回答下列问题：
（1）火箭向下快速喷出气体，推动火箭加速上升，此过程包含的力学知识有哪些？请你说出其中的一条；
（2）火箭加速上升过程中其头部表面温度将会急剧升高，请你用所学物理知识解释其原因。
19．（3分）如图所示为某公司安装的“800V，200kW”的电动汽车快充充电桩（充电时电压恒定不变），相比于“220V，7kW”的慢充充电桩，它的充电线更粗，请你用所学的物理知识，解释为什么要用更粗的充电线才更安全和更省电？（快充和慢充的充电线的材料、长度均相同）
四、作图题（共4小题，每小题2分，共8分）
20．（2分）汽车平视显示系统HUD（如图甲所示）利用了平面镜成像原理，它将显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头就可以看到车辆显示器上的信息，从而避免分散对前方道路的注意力。请你根据平面镜成像特点在图乙中画出物体AB在平面镜中所成的像A′B′。
21．（2分）在如图所示是未完成连接的实物电路图，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，电流表只测通过L2的电流，导线不能交叉。
22．（2分）图甲为探究摆球的动能与势能相互转化的示意图（不计空气阻力），在图乙中，画出摆球从A点到C点的过程中，动能E随时间t变化的大致图像。（小球由A点静止释放）
23．（2分）如图（a）是动车车站的自动检票闸机口。乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证系统相当于开关S1，人脸识别系统相当于开关S2，信息符合后开关自动闭合。请根据以上要求，将图（b）中的模拟电路补充完整。
五、实验题（共3小题，24小题8分，25小题10分，26小题10分，每空2分，共28分）
24．（8分）小明用如图所示（光具盘固定不能转折）的实验装置探究光的折射特点，他让一束光分别从空气中以不同角度射入水（如图甲）和玻璃（如图乙）中，将入射角与折射角记录在表一和表二中。
表一光从空气射入水中
表二光从空气射入玻璃中
（1）通过分析表一和表二中的数据可知：光从空气斜射入其他介质中时，入射角 折射角。
（2）对比表一或表二数据可知：入射角不为0的情况下，折射角随入射角的增大而 （选填“增大”“减小”或“不变”）。
（3）若一束光从水斜射入空气中，入射角是35°，则折射角是 。
（4）请判断通过本次实验能否验证“折射光线、入射光线和法线在同一平面内”并说明理由 。
25．（10分）探究实验：比较水和煤油吸热情况。
（1）设计实验时：用水和煤油做实验，应使水和煤油的 相等。
（2）实验中，物质吸热的多少是通过 （选填序号“①温度升高的高低”或“②加热时间的长短”）来反映的。
（3）实验中得到如表所示数据。
比较分析1、3号烧杯的实验记录数据，可以得出的初步结论是：质量相等的水和煤油，升高相同的温度， 吸热能力更强。
（4）图2中能合理反映该实验结果的图像是 （选填“甲”、“乙”或“丙”）。
（5）能否准确控制物体吸收热量的多少是本次实验成败的关键。酒精灯和电加热器都可作为热源，小红认为选电加热器较合理。理由是 。
26．（10分）小明同学用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω，1A”，满足测量需求的电流表、电压表各一个，定值电阻4个。
（1）将图甲所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（2）小明先探究“电阻一定时，电流与电压的关系”，将定值电阻R0接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流值，记录在表1中：
表1
①第3次实验时电流表的读数如图乙所示，则此时流经电阻的电流为 A。
②实验中获得的多组实验数据，是通过 （填操作）实现的。
（3）小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入表中；
②断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值增大，他这样操作的目的是： ；
表2
③表2是小明提交的实验数据，老师指出有一组数据不符合实际，你认为是哪次实验次序中的数据并说明理由 。
六、计算题（27小题6分，28小题7分，共13分。解答时需写出必要的计算公式及过程或文字说明，若只写出计算结果将不得分）
27．（6分）如图所示电路，电源电压U＝3V保持不变，定值电阻R1＝5Ω，闭合开关S，电压表示数为2V。求：
（1）定值电阻R2两端的电压U2为多少伏？
（2）通过定值电阻R1的电流I1为多少安？
（3）定值电阻R2的电功率？
28．（7分）据国防部网站消息，2024年9月25日8时44分，中国人民解放军向太平洋相关公海海域，成功发射一枚携带训练模拟弹头的洲际弹道导弹“东风﹣31AG”准确落入预定海域，“东风快递，使命必达”彰显出我国军事的绝对实力。
东风﹣31AG洲际导弹的详细参数如下：
类型：陆基洲际弹道导弹Q（ICBM）；
射程：实际约10000至12000公里；
长度：约20米；
直径：约2.4米；
发射重量：约30000kg；
推进方式：固体燃料；
飞行速度：约20～30马赫（1马赫指的是声音在空气中的传播速度）。发射方式：移动发射平台（可机动部署）
（1）东风﹣31AG型洲际弹道导弹发射时的重力多少牛？（g＝10N/kg，用科学记数法表示）
（2）东风﹣31AG型洲际弹道导弹末端速度可达到30马赫，那么30马赫速度是多少m/s？（声速取15℃空气中的传播速度，即340m/s）
（3）在固体燃料火箭中，推进剂通常由聚氨酯、聚丁二烯、端羟基聚丁二烯、硝酸酯增塑聚醚等组成，其中某一成份燃料热值为4.2×107J/kg，如果燃烧1kg这样的燃料可以将多少千克的水温度从20℃上升到70℃？[忽略热损失，]
2024-2025学年贵州省六盘水市盘州市九年级（上）期末物理试卷
参考答案与试题解析
一．选择题（共8小题）
二．多选题（共2小题）
一、选择题（本题共10个小题，第1-8题为单选题，在每小题给出的四个选项中，只有一项是符合题目要求的。第9-10题为多项选择题，在每小题给出的四个选项中，至少有两项是符合题目要求的，全选对的得3分，选对但不全的得1分，选错或不选得0分。每小题3分，共30分。）
1．（3分）下列物品中，通常情况下属于导体的是（ ）
A．玻璃杯B．塑料水瓶C．钢尺D．橡皮
【分析】根据常见的导体和绝缘体进行判断。常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。
常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等。
【解答】解：塑料水瓶杯、橡皮、玻璃杯是常见的绝缘体。钢尺是金属制品，是导体。
故选：C。
【点评】对于常见的导体和绝缘体的记忆，不要死记硬背，要根据生活中哪些地面用什么导体来导电，用什么绝缘体来绝缘等。
2．（3分）为了减少碳排放量，达到保护环境的目的，近年来盘州市大力发展绿色清洁能源。以下不属于减少碳排放的是（ ）
A．火力发电
B．水力发电
C．风力发电
D．光伏发电
【分析】可再生资源是指能够通过自然力以某一增长率保持或增加蕴藏量的自然资源。太阳能、水能、风能、地热能、生物资源都是可再生资源，没有碳排放；
火力发电燃烧煤等物质，有碳排放限制。
【解答】解：水能、风能、光伏发电都是可再生资源，没有碳排放，火力发电燃烧煤等物质，有碳排放，属于限制碳排放的是火力发电，故A符合题意。
故选：A。
【点评】明确能源的利用以及对环境的危害，难度不大。
3．（3分）古诗词和谚语是中华传统文化的瑰宝，有着极具丰富的内涵，下列分析正确的是（ ）
A．“十月打了霜，来年粮满仓”，图甲，霜的形成是凝华现象，需要吸热
B．“大雾不过晌，过晌听雨响”，图乙，雾的消散是液化现象，需要吸热
C．“草上露水凝，天气一定晴”，图丙，露的形成是液化现象，需要放热
D．“大雪河封住，冬至不行船”，图丁，冰的形成是熔化现象，需要放热
【分析】物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：A、霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故A错误；
B、雾的消散是汽化现象，需要吸热，故B错误；
C、露是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故C正确；
D、冰是水凝固形成的，属于凝固现象，凝固放热，故D错误。
故选：C。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（3分）如图所示是某同学玩滑板车时的情境，一开始，人用力蹬地，人和滑板车一起向前运动；停止蹬地后，人和滑板车运动得越来越慢，最终停下来。下列说法正确的是（ ）
A．人用力蹬地，使滑板车向前运动的过程中人对地的力大于地对人的力
B．人停止蹬地后，人和滑板车运动得越来越慢的过程中，其运动状态发生改变
C．人停止蹬地后，人和滑板车继续向前运动的过程中，不再受到力的作用
D．人停止蹬地后，人和滑板车还能继续向前运动，是因为人受到惯性的作用
【分析】（1）相互作用力的特点：受力物体是两个物体，两个力的大小相等、方向相反、作用在同一直线上；
（2）物体运动状态的改变包括运动速度和运动方向的改变；
（3）对物体进行受力分析，得出结论；
（4）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性不是力。
【解答】解：A、人用力蹬地，使滑板车向前运动的过程中人对地的力和地对人的力时一对相互作用力，二者大小相等，故A错误；
B、人停止蹬地后，人和滑板车运动得越来越慢的过程中，运动速度发生改变，其运动状态发生改变，故B正确；
C、人停止蹬地后，人和滑板车继续向前运动的过程中，还受到重力和阻力作用，故C错误；
D、人停止蹬地后，人和滑板车由于惯性还能继续向前运动，惯性不是力，不能说受到惯性作用，故D错误。
故选：B。
【点评】本题考查相互作用力、惯性、受力分析、运动状态是否改变的判断等知识，属于综合题，难度不大。
5．（3分）2024年6月2日，在鹊桥二号中继星的支持下，嫦娥六号着陆器和上升器组合体成功着陆在月球背面，落月过程大致分为主减速段、悬停段和缓速下降段等几个阶段，实现了人类首次在月背的样品采集。下列说法正确的是（ ）
A．采集的样品返回地球后质量会减小
B．在悬停段，着上组合体不受力的作用
C．四只“大脚”可增大对月球表面的压强
D．利用电磁波实现对嫦娥六号的控制
【分析】（1）质量是物质的基本属性，与物质的位置、状态、形状等无关；
（2）悬停时，组合体受力平衡；
（3）压力一定时，接触面积越大，压强越小；
（4）电磁波的传播不需要介质。
【解答】解：A、采集的样品返回地球后，位置变了，质量不变，故A错误；
B、在悬停段，着上组合体受平衡力的作用，故B错误；
C、在压力一定时，通过增大受力面积来减小压强，四只“大脚”可减弱对月球表面的压强，故C错误；
D、电磁波的传播不需要介质，在月球上利用电磁波实现对嫦娥六号的控制，故D正确。
故选：D。
【点评】本题是简单的综合题，属于基础题。
6．（3分）下列有关热现象的说法，正确的是（ ）
A．图甲，做气体扩散现象的实验中可将空气和二氧化氮气体的位置互换
B．图乙，向上提弹簧测力计，示数变大，主要原因是分子之间有引力作用
C．图丙，沿海地区比沙漠地区昼夜温差小，主要原因是海水蒸发吸热
D．图丁，内燃机四冲程中，做功冲程是将机械能转化为内能
【分析】（1）扩散现象说明分子在永不停息地做无规则运动。
（2）分子间同时存在着引力和斥力，当分子距离较近时表现为斥力，当分子间距离较远时表现为引力，玻璃板和水分子之间存在引力。
（3）沿海地区比沙漠地区昼夜温差小，主要原因是水的比热容比砂石的比热容大，在吸收或放出相同的热量时，温度变化小。
（4）内燃机的做功冲程，将内能转化为机械能。
【解答】解：A、在演示扩散现象时，把装有二氧化氮气体的瓶子放在下方，因为二氧化氮的密度比空气的密度大，由于重力的作用，密度大的二氧化氮在空气上方，会沉到下面，为了排除二氧化氮气体所受重力对实验的影响，应把装有二氧化氮气体的瓶子放在下方，空气和二氧化氮气体的位置不能互换，故A错误；
B、因为玻璃分子和水分子之间存在引力，所以，将玻璃板缓慢拉离水面的一瞬间，测力计示数将变大，故B正确；
C、因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区比内陆沙漠地区的昼夜温差小，故C错误；
D、丁图中火花塞点火，气缸的进气门和排气门关闭，活塞向下运动，是做功冲程，将内能转化为机械能，故D错误。
故选：B。
【点评】理解内燃机做功冲程的能量转化、分子动理论内容，知道气体膨胀做功的能量转化，可解答此题。
7．（3分）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
【分析】分析电路连接，根据串联分压原理结合欧姆定律分析回答。
【解答】解：由图可知，R0和滑动变阻器R的最大阻值串联，电流表测电路中的电流，电压表测滑动变阻器R上半部分电压；闭合开关S，车辆总质量越大时，滑动变阻器滑片向下移动，电压表所测部分电阻长度增大，电阻变大，根据串联分压原理可知，电压表示数变大；因滑片向下移动过程中，电路的总电阻不变，根据欧姆定律可知，电路的电流大小不变，即电流表示数不变，故A正确，BCD错误。
故选：A。
【点评】本题考查了串联电路特点和欧姆定律的应用，分析电路连接是解题的关键。
8．（3分）如图甲电路，闭合开关S后，两个灯泡都能发光。乙图为电流表A1指针的位置，如果电流表A2读数是0.9A，则下列说法正确的是（ ）
A．灯泡L1和L2串联
B．电流表A1的读数是0.3A
C．A1下方接“﹣”，上方接“3”
D．通过灯L1的电流为0.6A
【分析】由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
【解答】解：A、如甲图所示，闭合开关S后，灯L1和L2相互不影响，可以独立工作，所以两灯泡是并联的，故A错误；
BCD、电流表A1测干路电流，电流表A2测灯L2的电流，且I2＝0.9A，并联电路中干路电流等于各支路电流之和，所以并联电路电流大于各支路电流，电流表A1应该选用大量程，一定连接“﹣，3”接线柱，A1下方接“3”，上方接“﹣”，量程为0～3A，分度值0.1A，由乙图可知：干路电流I＝1.5A，通过灯L1的电流为：I1＝I﹣I2＝1.5A﹣0.9A＝0.6A，故BC错误，D正确。
故选：D。
【点评】本题考查了串并联电路的识别、并联电路电流特点的应用、电流表的读数，关键是正确识别电路的连接方式和电表的作用。
（多选）9．（3分）《天工开物》记载了古人炒蒸油料的场景，如图所示，下列过程与物理知识对应正确的是（ ）
A．加热——木炭燃烧时热值变小
B．蒸煮——油料含有的热量增加
C．翻炒——目的使油料受热均匀
D．飘香——分子在做无规则运动
【分析】（1）热值是燃料本身的特性，只与燃料的种类有关；
（2）热量是热传递过程中传递能量的多少；
（3）翻炒可使油料受热均匀；
（4）一切物体的分子都在不停地做无规则运动，扩散现象说明分子的热运动。
【解答】解：A、热值只与物质种类有关，故A错误；
B．热量是过程量，不能说“含有”热量，故B错误；
C．翻炒时能使油料均匀受热，故C正确；
D．飘香说明分子在不停地做无规则运动，是扩散现象，故D正确。
故选：CD。
【点评】本题利用古人的活动，考查了热值、热量、热传递和分子热运动等知识，属于基础题。
（多选）10．（3分）如图甲所示电路，电源电压恒为9V，灯泡L额定电压为6V，通过L的电流I随其两端电压U变化关系图像如图乙所示。闭合开关S，下列分析正确的是（ ）
A．移动滑片当灯正常发光时，L的电阻为20Ω
B．滑片向右移动过程中，L的实际功率减小
C．为保证电路安全，R接入的最小阻值为10Ω
D．L实际功率为0.75W时，R的阻值为24Ω
【分析】（1）灯丝的电阻随温度的升高而增大；
（2）根据滑动变阻器阻值变化确定电路中电流变化，利用P＝UI判断L的实际功率变化；
（3）根据图乙确定灯泡额定电压对应的额定电流，利用串联电路电压规律结合欧姆定律求出当灯泡正常发光时滑动变阻器接入电路的阻值；
（4）根据图乙结合P＝UI确定当L实际功率为0.75W时，灯泡两端电压和通过的电流，利用串联电路电压规律和欧姆定律求出此时滑动变阻器接入电路的阻值。
【解答】解：A、在移动滑片过程中，由图乙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡实际功率变大，温度升高，灯丝的电阻随温度的升高而增大，
移动滑片当灯正常发光时，L两端的电压为6V，电流为0.3A，L的电阻为20Ω，故A正确；
B、滑片向右移动过程中，滑动变阻器阻值变小，电路的总电阻变小，根据欧姆定律可知，电路中电流变大，由图乙可知，L两端电压增大，根据P＝UI可知，L的实际功率增大，故B错误；
C、由图乙可知，当灯泡两端电压为6V时，通过灯泡的额定电流为0.3A，根据串联电路电压规律，此时滑动变阻器两端电压为U滑＝U﹣UL＝9V﹣6V＝3V，
根据串联电路电流特点结合欧姆定律可知，滑动变阻器接入电路的阻值为：
R滑10Ω，即R接入的最小阻值为10Ω，故C正确；
D、当L实际功率为0.75W时，根据图乙结合P＝UI可知，灯泡两端电压为3V，通过灯泡的电流为0.25A，此时滑动变阻器两端电压为U滑'＝U﹣UL'＝9V﹣3V＝6V，根据串联电路电流特点结合欧姆定律可知，此时滑动变阻器接入电路的阻值为：
R滑'24Ω，故D正确。
故选：ACD。
【点评】本题考查了串联电路特点、电功率和欧姆定律的应用等知识，从图乙获取相关信息是解题的关键。
二、填空题（共6小题，每空1分，共12分）
11．（1分）为了提高环境质量，经常有如图所示的喷雾车在街道上喷雾作业。喷雾车作业时保持匀速直线运动，这个过程中喷雾车的动能 减小 。（选填“增加”“减小”“不变”）
【分析】动能的大小与质量和速度有关。
【解答】解：喷雾车匀速直线运动，速度不变，但在喷雾过程中，车的总质量减小，所以动能变小。
故答案为：减小。
【点评】此题考查了动能大小的影响因素。
12．（1分）风洞是一种检测飞行器性能的设施。如图，将飞行器固定在风洞中，通过人工产生并控制气流，模拟飞行器飞行时周围气体的流动。检测时，飞行器相对气流是 运动 的，其上方气体流速大，压强 小 ，从而获得向上的升力。
【分析】研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化；
流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大。
【解答】解：检测时，以气流为参照物，飞行器相对气流的位置发生了变化，所以飞行器相对气流是运动的；
飞行器的上方是弧形，空气流过上方时流速大，压强小；飞行器下方是平面，空气的流速小，压强大，这一压强差使飞机获得竖直向上的升力。
故答案为：运动；小。
【点评】本题的解题关键是了解飞行器的形状特点以及空气流速与压强的关系。
13．（2分）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 热传递 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 隔热性好 的物理属性。
【分析】改变物体内能的方式：做功和热传递。
【解答】解：用高温熨平衣物时，衣物吸收热量，是通过热传递方式改变物体内能的；
带木把的熨斗，相比金属把，使用更安全，是由于木头具有隔热性好的物理属性。
故答案为：热传递；隔热性好。
【点评】本题考查了改变物体内能的方式，属于基础题。
14．（2分）如图所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电。请问带负电的云是 得到 （选填“得到”或“失去”）大量的电子。放电时电流方向是 ① 。（选填序号①：从避雷针流向云层，②：云层流向避雷针）
【分析】电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
【解答】解：带负电的云得到电子；带负电的云层靠近建筑物上的避雷针时，负电荷移动的方向从云层流向避雷针上端，因为电流方向与负电荷移动的方向相反，故电流的方向是避雷针上端流向云层。
故答案为：得到；①。
【点评】本题考查了电流的方向，属于基础题。
15．（3分）电热水器是利用电流的 热 效应工作的。小明家的电能表示数如图甲所示为 3023.6 kW•h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁了80次，则1min内消耗电能为 9×104 J。
【分析】（1）电热器根据电流的热效应工作；
（2）电能表读数时，注意：电能表的最后一位数是小数，单位是kW•h；
（3）根据电能表的参数和指示灯闪烁的次数计算出电热水器消耗的电能。
【解答】解：电热水器根据电流的热效应工作；
电能表读数时，最后一位数是小数，单位是kW•h，所以图中电能表示数为3023.6kW•h。
该电热水器1min消耗的电能。
故答案为：热；3023.6；9×104。
【点评】本题考查了电功率的有关计算和电能表的使用，属于基础题。
16．（3分）如图甲所示的电路中，电源电压恒为36V，电阻箱R的示数如图乙所示，为 100 Ω，闭合开关S后，电流表示数为0.3A，则此刻灯L的电阻为 20 Ω；若断开开关S，电压表V的示数 变大 （选填“变大”、“变小”或“不变”）。
【分析】由图乙可知电阻箱的示数；
由电路图可知，开关S闭合后，灯L与电阻箱串联，电流表测量电路中的电流，电压表测量电阻箱两端的电压。根据欧姆定律求得电阻箱两端的电压，根据串联电路的电压规律求得L两端的电压，根据欧姆定律求得L的电阻；
断开开关S后，R断路，电压表测量电源电压，由此判断电压表示数的变化。
【解答】解：由乙可知，电阻箱的示数为：R＝0×1000Ω+1×100Ω+0×10Ω+0×1Ω＝100Ω；
开关S闭合后，灯L与电阻箱串联，电流表测量电路中的电流，电压表测量电阻箱两端的电压。
电阻箱两端的电压，即电压表的示数为：UR＝IR＝0.3A×100Ω＝30V，
因为串联电路两端的电压等于各部分电路两端的电压，
所以此时灯L两端的电压为：UL＝U﹣UR＝36V﹣30V＝6V，
灯L的电阻为：RL20Ω；
断开开关S后，R断路，电压表测量电源电压，此时电压表的示数为36V，所以电压表示数变大。
故答案为：100；20；变大。
【点评】本题考查欧姆定律和串联电路的电压规律的应用，正确判断开关不同状态下电压表的测量对象是关键。
三、简答题（共3小题，每小题3分，共9分）
17．（3分）暑假期间，小明和妈妈驾车回老家探望外公外婆，出发之前妈妈检查了汽车的刹车片和冷却系统。
（1）请用物理知识解释为什么用水作为汽车冷却系统的冷却液？
（2）驾驶和乘坐车辆时，行车安全必不可少，请用所学的物理知识，写出一条有关驾驶车辆安全的措施。
【分析】（1）水的比热容较大，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最多；
（2）交通事故主要因为车速过快，或载重过多及不遵守交通规则等原因造成的，故为了防止交通事故可以从这几点分析。
【解答】答：（1）货车的冷却系统用水作为冷却液，这是利用了水比热容大的性质，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最多，致冷效果最好；
（2）发生交通事故的原因主要是因车速过快，载重过多导致惯性过大而造成的，故可以从控制车速、防止惯性的危害上分析，可以回答：汽车司机和前排乘客系上安全带；汽车前排配备安全气囊；不要超速行驶；不要超载行驶；行人要遵守交通规则等。
【点评】本题考查了水的比热容较大的应用和行车安全等问题，属于基础题。
18．（3分）飞向寰宇再叩苍穹。2024年4月25日，神舟十八号载人飞船成功发射。火箭点火后，向下快速喷出气体，推动火箭加速上升，如图所示。请回答下列问题：
（1）火箭向下快速喷出气体，推动火箭加速上升，此过程包含的力学知识有哪些？请你说出其中的一条；
（2）火箭加速上升过程中其头部表面温度将会急剧升高，请你用所学物理知识解释其原因。
【分析】（1）物体间力的作用是相互的，一个物体在对另一个物体施力时，必定会同时受到另一个物体对它的作用力；力可以改变物体的运动状态；
（2）从火箭的发射过程中，分析消耗了哪种形式的能，进而产生了哪种形式的能，即可判断能量的转化过程。
【解答】答：（1）火箭对喷出的气体有向下的作用力，同时气体对火箭产生了向上的推力，这说明力的作用是相互的；
火箭加速上升时，运动状态改变，说明燃气对火箭的推力改变了火箭的运动状态；
（2）燃料燃烧时，将化学能转化为内能；高温高压的燃气对火箭做功，消耗了燃气的内能，使火箭的机械能增大，即内能转化为机械能；火箭上升过程中与空气摩擦，一部分机械能转化为内能。
【点评】本题考查了力作用的相互性、运动和力的关系以及能量的转化等知识，是一道综合题。
19．（3分）如图所示为某公司安装的“800V，200kW”的电动汽车快充充电桩（充电时电压恒定不变），相比于“220V，7kW”的慢充充电桩，它的充电线更粗，请你用所学的物理知识，解释为什么要用更粗的充电线才更安全和更省电？（快充和慢充的充电线的材料、长度均相同）
【分析】导体横截面积对电阻的影响：导体横截面积越大，电阻越小。横截面积增大会减小电流通过的路径阻力，使电流更容易通过导体，因此电阻会减小。
【解答】答：导体的材料和长度相同时，横截面积越大，其电阻越小，快充充电桩的充电线很粗，其电阻会变小，根据可知，快充充电桩的电压大，电阻小，则它的实际功率会较大，所以要用更粗的充电线才更安全和更省电。
【点评】本题考查了电功率的相关知识点，题目难度不大，我们要认真分析。
四、作图题（共4小题，每小题2分，共8分）
20．（2分）汽车平视显示系统HUD（如图甲所示）利用了平面镜成像原理，它将显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头就可以看到车辆显示器上的信息，从而避免分散对前方道路的注意力。请你根据平面镜成像特点在图乙中画出物体AB在平面镜中所成的像A′B′。
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：在平面镜成像中，像与物体的连线与镜面垂直，分别过A、B两点作镜面的垂线，且像与物体的距离相等，据此确定像点A′、B′，连接A′B′得到对应的像，作图如下：
【点评】本题考查了平面镜成像作图，属于基础题目。
21．（2分）在如图所示是未完成连接的实物电路图，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，电流表只测通过L2的电流，导线不能交叉。
【分析】用电器并列连接的电路叫并联电路，并联电路中干路开关控制整个电路；电流表应串联接入电路中。
【解答】解：由题知，两个灯泡并联，开关在干路上控制整个电路；电流表只测通过L2的电流，则电流表与L2串联，实物图如下所示：
。
【点评】本题考查了实物电路图的连接，属于基础题。
22．（2分）图甲为探究摆球的动能与势能相互转化的示意图（不计空气阻力），在图乙中，画出摆球从A点到C点的过程中，动能E随时间t变化的大致图像。（小球由A点静止释放）
【分析】动能大小跟质量、速度有关，质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大。
【解答】解：小球从A到B的过程中，高度减小，即重力势能减小，动能增加，到B点时动能最大，从B到C的过程中，质量不变，高度增加，即重力势能增加，动能减小，动能E随时间t变化的大致图象如图示：
【点评】本题考查了动能和重力势能的转化的分析，抓住影响动能、重力势能大小的因素是解决此类题目的关键。
23．（2分）如图（a）是动车车站的自动检票闸机口。乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证系统相当于开关S1，人脸识别系统相当于开关S2，信息符合后开关自动闭合。请根据以上要求，将图（b）中的模拟电路补充完整。
【分析】根据题意分析两个开关的连接方式，从而得出正确的电路图。
【解答】解：根据题意可知，只有两个开关都闭合的情况下，闸机门自动打开，这说明两个开关相互影响，是串联的，然后与电动机串联，如图所示：
。
【点评】本题考查根据要求设计电路，逐一对每个电路进行分析，找出与题中条件相符合的电路图即可。
五、实验题（共3小题，24小题8分，25小题10分，26小题10分，每空2分，共28分）
24．（8分）小明用如图所示（光具盘固定不能转折）的实验装置探究光的折射特点，他让一束光分别从空气中以不同角度射入水（如图甲）和玻璃（如图乙）中，将入射角与折射角记录在表一和表二中。
表一光从空气射入水中
表二光从空气射入玻璃中
（1）通过分析表一和表二中的数据可知：光从空气斜射入其他介质中时，入射角 大于 折射角。
（2）对比表一或表二数据可知：入射角不为0的情况下，折射角随入射角的增大而 增大 （选填“增大”“减小”或“不变”）。
（3）若一束光从水斜射入空气中，入射角是35°，则折射角是 45° 。
（4）请判断通过本次实验能否验证“折射光线、入射光线和法线在同一平面内”并说明理由 不能，光具盘固定不能转折，则无法观察折射光线能否呈现在其它面上 。
【分析】（1）（2）结合表格中的入射角和折射角的关系进行总结规律；
（3）根据光路可逆分析回答；
（4）由于光具盘固定不能转折，无法观察折射光线能否呈现在其他面上，则不能验证“折射光线、入射光线和法线在同一平面内”。
【解答】解：（1）由图知，光不管是从空气斜射入水中，还是从空气斜射入玻璃中，折射光线都要靠近法线，入射角都大于折射角。
（2）由表一和表二可知，当入射角不为0的情况下，当入射角增大时，折射角也增大，则射角随入射角的增大而增大。
（3）折射现象中光路是可逆的，则用一束光沿折射光线的反方向由水射向空气，发现此时的折射光线与原入射光线重合，由表二知，若一束光从水斜射入空气中，入射角是35°，则折射角是45°。
（4）由于光具盘固定不能转折，无法观察折射光线能否呈现在其他面上，则不能验证“折射光线、入射光线和法线在同一平面内”。
故答案为：（1）大于；（2）增大；（3）45°；（4）不能，光具盘固定不能转折，则无法观察折射光线能否呈现在其它面上。
【点评】本题主要考查学生对光的折射规律的实验的探究，以及从实验数据中得出结论的能力。同时也培养学生的动手操作能力。
25．（10分）探究实验：比较水和煤油吸热情况。
（1）设计实验时：用水和煤油做实验，应使水和煤油的 初温和质量 相等。
（2）实验中，物质吸热的多少是通过 ② （选填序号“①温度升高的高低”或“②加热时间的长短”）来反映的。
（3）实验中得到如表所示数据。
比较分析1、3号烧杯的实验记录数据，可以得出的初步结论是：质量相等的水和煤油，升高相同的温度， 水 吸热能力更强。
（4）图2中能合理反映该实验结果的图像是 乙 （选填“甲”、“乙”或“丙”）。
（5）能否准确控制物体吸收热量的多少是本次实验成败的关键。酒精灯和电加热器都可作为热源，小红认为选电加热器较合理。理由是 相同时间放出热量相同 。
【分析】（1）（2）（3）（4）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；比较物质吸热能力的2种方法：①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（5）电加热器产生的热量稳定，便于控制在相等的时间吸收的热量相等。
【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，所以要使水和煤油质量和初温相同；
（2）实验中用相同的加热器实验，加热时间相同时放出热量是相同，加热时间越长，放出热量越多，故水和煤油吸热的多少是通过加热时间来反映的，这用到了转换法，故选：②；
（3）比较分析1、3号烧杯知液体的质量相同、升高的温度相同，液体的种类不同，加热时间不同，且水的加热时间长，水吸收的热量多，说明水的吸热能力强，故可以得出的初步结论是：质量相等的水和煤油，升高相同的温度，水的吸热能力更强；
（4）相同质量的水和煤油在吸收相同的热量时（加热时间相同），因水的比热容大，Δt可知，水的温度变化小，故图2中能合理反映该实验结果的图象是乙；
（5）保证单位时间内，产生的热量相同，需要选择两个相同的电加热器，电加热器产生的热量稳定，便于控制在相等的时间吸收的热量相等，不同的酒精灯单位时间内放出的热量很难保证相同。
故答案为：（1）初温和质量；（2）②；（3）水；（4）乙；（5）相同时间放出热量相同。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
26．（10分）小明同学用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω，1A”，满足测量需求的电流表、电压表各一个，定值电阻4个。
（1）将图甲所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（2）小明先探究“电阻一定时，电流与电压的关系”，将定值电阻R0接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流值，记录在表1中：
表1
①第3次实验时电流表的读数如图乙所示，则此时流经电阻的电流为 0.5 A。
②实验中获得的多组实验数据，是通过 移动滑片P改变滑动变阻器接入电路的阻值 （填操作）实现的。
（3）小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入表中；
②断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值增大，他这样操作的目的是： 控制电阻两端电压保持不变 ；
表2
③表2是小明提交的实验数据，老师指出有一组数据不符合实际，你认为是哪次实验次序中的数据并说明理由 第4次实验不符合实际，因为电路的最小电流为0.17A 。
【分析】（1）滑片P向左移动时电流表示数变大，说明滑动变阻器阻值变小，据此确定滑动变阻器选用的下端接线柱；
（2）①根据电流表选用的测量范围确定分度值读数；
②本实验是通过改变滑动变阻器滑片来改变电路中电流和电压表的示数；
（3）②根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同；
③滑动变阻器最大电阻为50Ω，由电阻的规律和欧姆定律得出电路的最小电流分析。
【解答】解：（1）滑片P向左移动时电流表示数变大，即滑动变阻器连入电路的电阻变小，故变阻器左下接线柱连入电路中与电阻串联，如下图所示：
；
（2）①第3次实验时电流表的读数如图乙所示，电流表选用小测量范围，分度值为0.02A，其示数为0.5A；
②实验中获得的多组实验数据，是通过移动滑片P改变滑动变阻器接入电路的阻值实现的，滑动变阻器接入电路的电阻不同，电路总电阻不同，电路电流不同，进而可以获取多组数据；
（3）②探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变；因此闭合开关S，移动滑片P使滑动变阻器接入电路阻值增大，他这样操作的目的是：控制电阻两端电压保持不变；③滑动变阻器的最大电阻为50Ω，定值电阻的最大值是40Ω，由串联电路的规律及欧姆定律，电路最小电流为：
I小0.17A＞0.15A，实验次序4组数据不符合实际，原因是电路的最小电流为0.17A。
故答案为：（1）；（2）①0.5； ②移动滑片P改变滑动变阻器接入电路的阻值；（3）②增大；控制电阻两端电压保持不变； ③第4次实验不符合实际，因为电路的最小电流为0.17A。
【点评】本题探究“电流与电压和电阻的关系”，考查电路连接、电流表读数、数据分析、控制变量法和欧姆定律的应用等知识。
六、计算题（27小题6分，28小题7分，共13分。解答时需写出必要的计算公式及过程或文字说明，若只写出计算结果将不得分）
27．（6分）如图所示电路，电源电压U＝3V保持不变，定值电阻R1＝5Ω，闭合开关S，电压表示数为2V。求：
（1）定值电阻R2两端的电压U2为多少伏？
（2）通过定值电阻R1的电流I1为多少安？
（3）定值电阻R2的电功率？
【分析】（1）闭合开关S，电阻R1和R2串联，电压表测量R1两端电压，根据串联电路电压规律计算定值电阻R2两端的电压；
（2）根据I计算通过定值电阻R1的电流；
（3）串联电路各处电流相等，根据P＝UI计算定值电阻R2的电功率。
【解答】解：（1）闭合开关S，电阻R1和R2串联，电压表测量R1两端电压，
串联电路总电压等于各部分电压之和，则定值电阻R2两端的电压U2为：U2＝U﹣U1＝3V﹣2V＝1V；
（2）通过定值电阻R1的电流为：I10.4A；
（3）串联电路各处电流相等，则I＝I1＝0.4A，
定值电阻R2的电功率P＝U2I＝1V×0.4A＝0.4W。
答：（1）定值电阻R2两端的电压U2为1V；
（2）通过定值电阻R1的电流I1为0.4A；
（3）定值电阻R2的电功率为0.4W。
【点评】本题考查了串联电流的特点、欧姆定律和电功率计算公式的应用，难度不大。
28．（7分）据国防部网站消息，2024年9月25日8时44分，中国人民解放军向太平洋相关公海海域，成功发射一枚携带训练模拟弹头的洲际弹道导弹“东风﹣31AG”准确落入预定海域，“东风快递，使命必达”彰显出我国军事的绝对实力。
东风﹣31AG洲际导弹的详细参数如下：
类型：陆基洲际弹道导弹Q（ICBM）；
射程：实际约10000至12000公里；
长度：约20米；
直径：约2.4米；
发射重量：约30000kg；
推进方式：固体燃料；
飞行速度：约20～30马赫（1马赫指的是声音在空气中的传播速度）。发射方式：移动发射平台（可机动部署）
（1）东风﹣31AG型洲际弹道导弹发射时的重力多少牛？（g＝10N/kg，用科学记数法表示）
（2）东风﹣31AG型洲际弹道导弹末端速度可达到30马赫，那么30马赫速度是多少m/s？（声速取15℃空气中的传播速度，即340m/s）
（3）在固体燃料火箭中，推进剂通常由聚氨酯、聚丁二烯、端羟基聚丁二烯、硝酸酯增塑聚醚等组成，其中某一成份燃料热值为4.2×107J/kg，如果燃烧1kg这样的燃料可以将多少千克的水温度从20℃上升到70℃？[忽略热损失，]
【分析】（1）根据G＝mg计算东风﹣31AG型洲际弹道导弹发射时的重力；
（2）已知1马赫＝340m/s，求得导弹末端30马赫的速度；
（3）知道燃料的质量和热值，利用Q放＝mq求燃料完全燃烧放出的热量，再利用Q吸＝cmΔt求水的质量。
【解答】解：（1）东风﹣31AG型洲际弹道导弹发射时的重力：
G＝mg＝30000kg×10N/kg＝3×105N；
（2）1马赫＝340m/s，
则导弹末端30马赫的速度v＝30×340m/s＝10200m/s；
（3）完全燃烧1kg的某一成份燃料可放出的热量：
Q放＝m′q＝1kg×4.2×107J/kg＝4.2×107J，
由Q吸＝cmΔt知，加热水的质量：
m″200kg。
答：（1）东风﹣31AG型洲际弹道导弹发射时的重力是3×105N；
（2）30马赫速度是10200m/s；
（3）将200kg的水温度从20℃上升到70℃。
【点评】本题考查重力、速度以及吸热公式、燃料完全燃烧放热公式的掌握和运用，属于中档题。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2026/1/20 20:40:26；用户：秦子政；邮箱：13669037329；学号：41037197入射角/°
0
30
45
60
折射角/°
0
21
35
40
入射角/°
0
30
45
60
折射角/°
0
17
24
30
烧杯编号
液体
质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
实验次序
1
2
3
4
U/V
3.0
4.0
5.0
6.0
I/A
0.30
0.40
0.60
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.15
题号
1
2
3
4
5
6
7
8
答案
C
A
C
B
D
B
A
D
题号
9
10
答案
CD
ACD
入射角/°
0
30
45
60
折射角/°
0
21
35
40
入射角/°
0
30
45
60
折射角/°
0
17
24
30
烧杯编号
液体
质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
实验次序
1
2
3
4
U/V
3.0
4.0
5.0
6.0
I/A
0.30
0.40
0.60
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.15
