2024-2025学年福建省龙岩市九年级（上）期末物理试卷(含详细答案解析)

这是一份2024-2025学年福建省龙岩市九年级（上）期末物理试卷(含详细答案解析)，共33页。试卷主要包含了选择题，填空题，作图题，问答题，实验题，计算题等内容，欢迎下载使用。

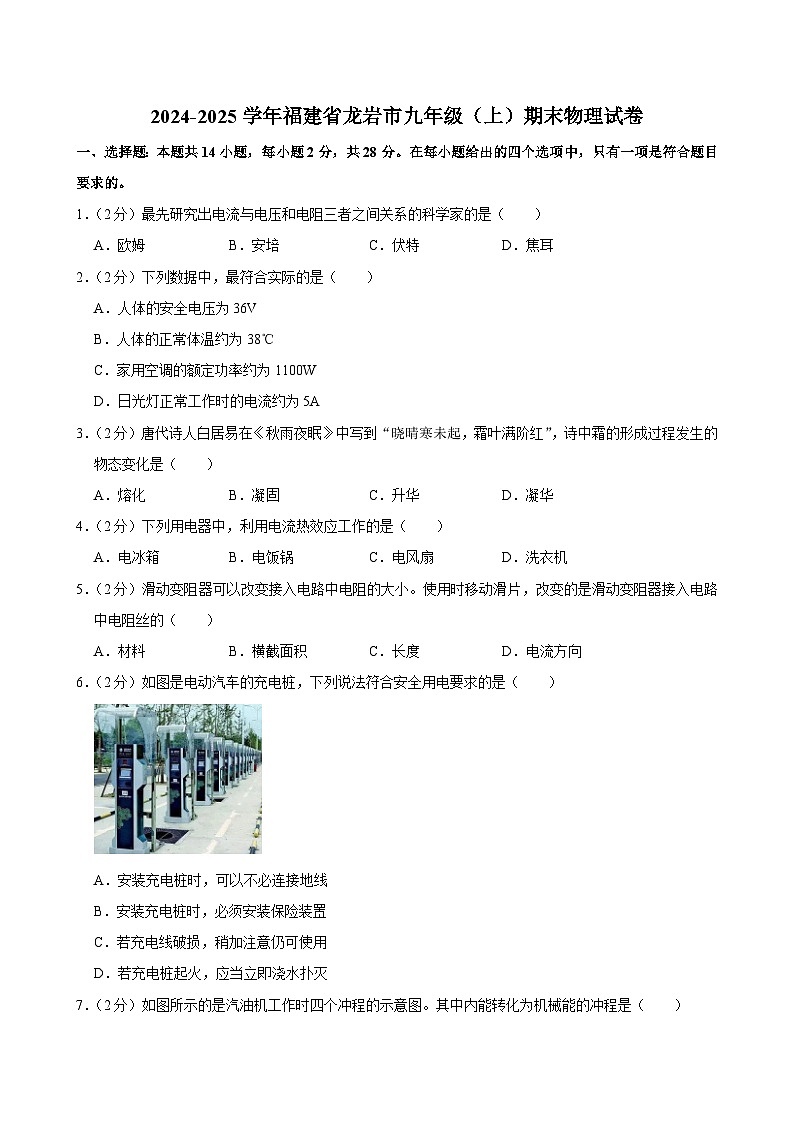

1．（2分）最先研究出电流与电压和电阻三者之间关系的科学家的是（ ）
A．欧姆B．安培C．伏特D．焦耳
2．（2分）下列数据中，最符合实际的是（ ）
A．人体的安全电压为36V
B．人体的正常体温约为38℃
C．家用空调的额定功率约为1100W
D．日光灯正常工作时的电流约为5A
3．（2分）唐代诗人白居易在《秋雨夜眠》中写到“晓晴寒未起，霜叶满阶红”，诗中霜的形成过程发生的物态变化是（ ）
A．熔化B．凝固C．升华D．凝华
4．（2分）下列用电器中，利用电流热效应工作的是（ ）
A．电冰箱B．电饭锅C．电风扇D．洗衣机
5．（2分）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
6．（2分）如图是电动汽车的充电桩，下列说法符合安全用电要求的是（ ）
A．安装充电桩时，可以不必连接地线
B．安装充电桩时，必须安装保险装置
C．若充电线破损，稍加注意仍可使用
D．若充电桩起火，应当立即浇水扑灭

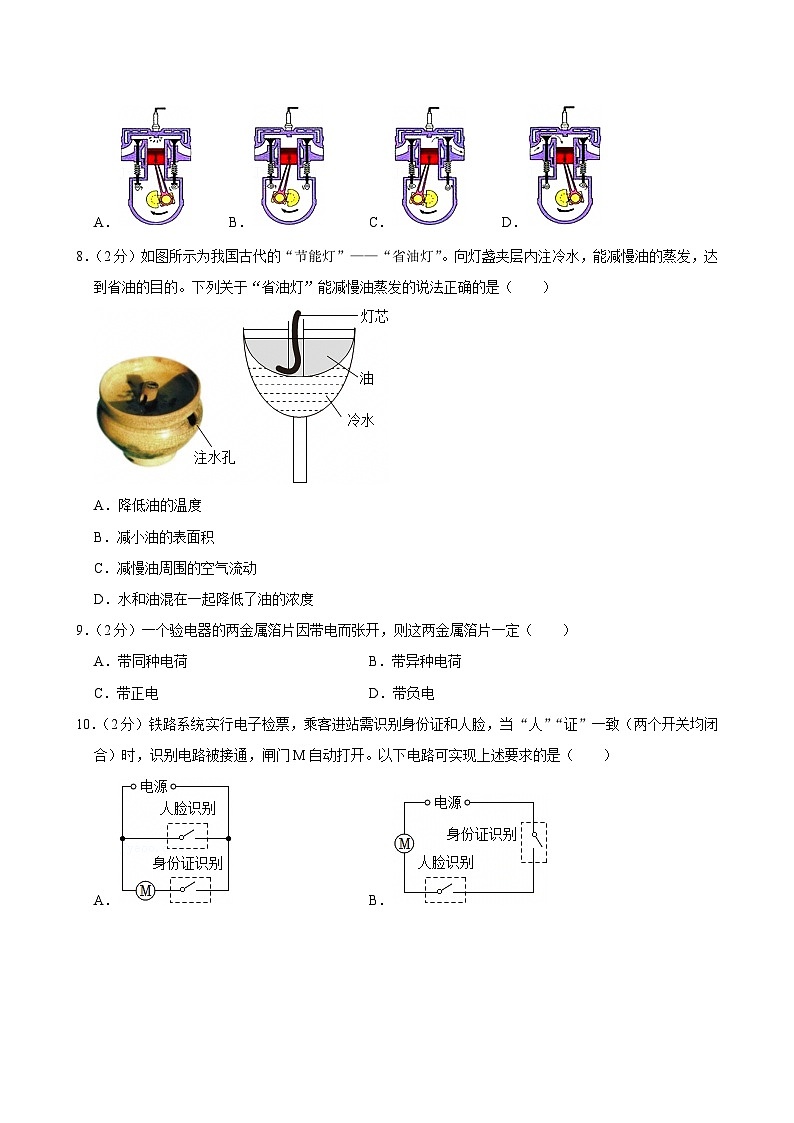

7．（2分）如图所示的是汽油机工作时四个冲程的示意图。其中内能转化为机械能的冲程是（ ）
A．B．C．D．
8．（2分）如图所示为我国古代的“节能灯”——“省油灯”。向灯盏夹层内注冷水，能减慢油的蒸发，达到省油的目的。下列关于“省油灯”能减慢油蒸发的说法正确的是（ ）
A．降低油的温度
B．减小油的表面积
C．减慢油周围的空气流动
D．水和油混在一起降低了油的浓度
9．（2分）一个验电器的两金属箔片因带电而张开，则这两金属箔片一定（ ）
A．带同种电荷B．带异种电荷
C．带正电D．带负电
10．（2分）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A．B．
C．D．
11．（2分）根据下表列出的几种物质的熔点，下列说法正确的是（ ）
A．在﹣220℃时氧是液态的
B．纯金放入铁水里不会熔化
C．汞温度计在﹣40℃时可以正常使用
D．灯丝常用钨制成是因为钨的熔点高
12．（2分）标有“2.5V，3W”和“6V，3W”的小灯泡L1和L2（灯丝电阻不变），当它们都正常发光时（ ）
A．L2较亮B．L1的电阻较大
C．L1、L2一样亮D．通过L1的电流较小
13．（2分）如图所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电流方向是从避雷针流向云层
D．放电时电子从避雷针向云层方向移动
14．（2分）如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从中点向右端移动过程中，下列说法正确的是（ ）
A．V1和V2示数均不变B．V1和A示数之比变大
C．V2和A示数之比变小D．V2和A示数乘积变大
二、填空题：本题共6小题，每空1分，共12分。
15．（2分）《齐民要术》中记载了醋的制作工艺，其中蒸煮是酿醋过程中的一道重要工序，如图所示是将大豆进行蒸煮的过程。蒸煮是通过 的方式增大了大豆的内能，干木柴燃烧的过程中将化学能转化为 。
16．（2分）《齐民要术》中记载了醋的制作工艺，其中蒸煮是酿醋过程中的一道重要工序，如图所示是将大豆进行蒸煮的过程。蒸煮过程中看到的“白气”，是高温水蒸气上升到空气中遇冷 热量， （填物态变化）形成的。
17．（2分）如图所示，是使用一根三合一充电线同时给三部手机充电的情景。给手机充电时，手机电池相当于电路中的 ；正在充电的三部手机，它们的连接方式是 。
18．（2分）一台电动机的额定电压为220V，电阻为1Ω，正常工作时，通过的电流为5A，则该电动机1s内消耗的电能为 J，因发热损失的电能为 J。
19．（2分）如图所示，是小龙家的电子式电能表，此时电能表的示数为 kW•h。若他让热水器单独工作3min，观察到电能表的指示灯闪烁了320次，此过程热水器的功率为 W。
20．（2分）如图甲所示电路，电源电压不变，图乙是小灯泡L和定值电阻R的电流与电压关系图像。闭合开关S时，电压表的示数为2V，则电源电压为 V，定值电阻R消耗的功率为 W。
三、作图题：本题共2小题，共4分。
21．（2分）请用笔画线表示导线，将图中的电灯和开关接入家庭电路中。
22．（2分）如图是用“伏安法”测量一只小灯泡电阻的实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母。
四、问答题：本题共1小题，共4分。
23．（4分）2024年11月28日新疆塔克拉玛干沙漠空白区（指的是尚未被绿色阻沙防护带覆盖的区域）顺利实现锁边“合龙”，成为全国防治荒漠化的典范。请回答塔克拉玛干沙漠空白区与沿海城市相比昼夜温差大的主要原因。
五、实验题：本题共6小题，共30分。
24．（3分）在观察“碘升华实验”中，要使碘从固态直接变成 发生升华现象，应选择如图 所示的加热方式，才能使碘锤既受热均匀，又能避免固态碘发生 （填物态变化）。（在标准大气压下固态碘的熔点为114℃，酒精灯火焰温度约为400℃）
25．（6分）如图甲是“探究海波和石蜡熔化时温度变化规律”的实验装置。
（1）组装图甲装置时，应先调节 （填“A”、“B”或“C”）的高度。
（2）图乙温度计的示数为 ℃。
（3）图丙是根据实验数据绘制的两种物质温度随时间变化的图像，由图像可知 是晶体，该晶体熔点为 ℃，熔化过程持续 min，第6min的内能 第8min的内能（选填“大于”、“小于”或“等于”）。
26．（5分）小岩用额定功率分别为1000W和800W的两个养生壶 A、B正常工作时做“观察水沸腾”的实验。他分别在两个壶中加入质量相等的水后加热，并绘制了温度随时间变化的图像，如图乙所示。
（1）图甲中 图是水沸腾时的情景。
（2）由图乙可知，实验中水的沸点为 ℃，此时养生壶水面上方的气压 1个标准大气压。水沸腾过程继续吸热，水的温度 。
（3）分析图乙可知：养生壶A的加热效率比养生壶B的加热效率 。
27．（4分）小龙利用图甲所示电路“探究并联电路电流规律”。
（1）连接电路前，小龙发现电流表指针位置如图乙所示，原因是 。
（2）图丙是小龙连接好的电路，此时电流表测量的是通过 （选填“L1”、“L2”或“L1和L2”）的电流。
（3）下表是小龙用电流表分别测出图甲中A、B、C三处的电流值。由表中数据初步得出，IA、IB、IC三者之间的关系为 。（写表达式）
（4）为了进一步得出普遍规律，接下来的操作是 。
A.更换电流表再测几组电流值
B.更换不同规格的小灯泡再测几组电流值
28．（8分）小龙利用图甲中的器材“探究通过导体的电流与其两端电压的关系”，电源电压为3V。
（1）用笔画线代替导线，将图甲中的实物图连接完整。
（2）连好电路，闭合开关S前，应将滑动变阻器的滑片P置于 端（选填“A”或“B”）。
（3）闭合开关S，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片P时，两电表示数均没有变化，则电路故障可能是电阻R1 。
（4）排除故障后，闭合开关S，电流表示数如图乙所示，为 A。
（5）多次改变R1两端的电压，并记录对应的 。用R2、R3替换R1重复上述实验，根据实验数据绘制图像如图丙所示。分析图像可知，导体中的电流与加在这段导体两端的电压成 。
（6）由图丙可知R1、R2的阻值分别为5Ω、10Ω，R3的阻值为 Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及电阻R1、R2的色环如图丁所示，则电阻R3的色环应选用图戊中的 （选填“a”、“b”或“c”）。
29．（4分）如图是小岩在物理实践活动中制作的电子秤的原理图。托盘、轻质弹簧上端、横杆和金属滑片固定在一起，滑片P下移的距离与盘中所放物体质量成正比。电源电压为6V，电压表的量程为0～3V，电阻R0为10Ω，R由粗细均匀的电阻丝制成，最大阻值为20Ω。
（1）刻度调试：
①调零。在托盘中无物体时使金属滑片P处于R最上端，此时电压表的示数为零。
②标度。每次向托盘中增加10g的砝码，在电压表的刻度盘上指针所指位置标出相应的质量值。当将100g的砝码放在托盘中，金属滑片P刚好指在距R上端四分之一处，则“100g”应标在电压表 V的位置上。该电子秤能测量的最大质量为 g，应标在电压表 V的位置上。
（2）若要增大该电子秤的量程，采用的方法是 （请写出一种改进方法）。
六、计算题：本题共3小题，共22分。
30．（6分）如图所示为某折叠卡式炉，采用丁烷作为燃料。水壶装入1kg初温为28℃的水，用卡式炉加热至100℃，消耗了15g丁烷（水的比热容为4.2×103J/（kg•℃），丁烷的热值为4.8×107J/kg）。求：
（1）水吸收的热量；
（2）丁烷完全燃烧放出的热量；
（3）卡式炉的加热效率。
31．（7分）如图是某电火锅分档加热器的简化电路图，已知电源电压是220V，R1、R2均是发热电阻，R1的阻值为40Ω，R2的阻值为400Ω，开关接“1”时为低温挡，开关接“2”时为高温挡。求：
（1）低温挡工作时的电流；
（2）高温挡的电功率；
（3）高温挡工作5min，消耗的电能。
32．（8分）项目式学习小组设计了一款身高、体重测量仪。其电路由身高测量仪和体重测量仪两部分组成，如图所示。电源U1为8V，电源U2的大小未知，电压表量程为0～15V，压敏电阻R1阻值随压力F大小变化如下表，滑动变阻器R接入电路的阻值与接入电路的长度成正比，滑片P随身高的变化上下移动。闭合开关S1、S2，身高h1为160cm，重为600N的小龙站在压敏电阻R1上时，电压表示数为12V，电流表A2的示数为0.3A，此时滑片恰好在滑动变阻器R的中点；若身高h2为130cm的小岩站在压敏电阻R1上时，电压表示数为6V，电流表A2的示数为0.6A。求：
（1）小龙站在压敏电阻R1上时，电流表A1的示数；
（2）电源U2和R2的大小；
（3）在保证电路安全的前提下，此身高测量仪的最大测量值。
2024-2025学年福建省龙岩市九年级（上）期末物理试卷
参考答案与试题解析
一．选择题（共14小题）
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2分）最先研究出电流与电压和电阻三者之间关系的科学家的是（ ）
A．欧姆B．安培C．伏特D．焦耳
【分析】本题根据对初中物理中几位重大贡献的科学家的认识即可写出答案。
【解答】解：A、欧姆是最早总结出电压、电流、电阻三者规律的物理学家，故A正确；
B、安培是最早提出电流这一概念的物理学家，故B错误；
C、伏特的主要贡献是发明了伏特电池，故C错误；
D、历史上第一个成功研究热和功关系及电流热效应的科学家是焦耳，他总结出来著名的焦耳定律，故D错误。
故选：A。
【点评】出题意图是为了让同学了解物理学史和物理学家的贡献。
2．（2分）下列数据中，最符合实际的是（ ）
A．人体的安全电压为36V
B．人体的正常体温约为38℃
C．家用空调的额定功率约为1100W
D．日光灯正常工作时的电流约为5A
【分析】首先要对选项中涉及的几种物理量有个初步的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A.人体的安全电压为不高于36V，故A不符合实际；
B.人体的正常体温约为37℃，故B不符合实际；
C.家用空调的额定功率约为1100W，故C符合实际；
D.日光灯正常工作时的电流约为0.2A，故D不符合实际；
故选：C。
【点评】本题考查电压、温度、功率、电流的估测，属于基础题。
3．（2分）唐代诗人白居易在《秋雨夜眠》中写到“晓晴寒未起，霜叶满阶红”，诗中霜的形成过程发生的物态变化是（ ）
A．熔化B．凝固C．升华D．凝华
【分析】物质由固态变为液态叫熔化，由液态变为固态叫凝固，由液态变为气态叫汽化，由气态变为液态叫液化，由固态直接变为气态叫升华，由气态直接变为固态叫凝华。
【解答】解：霜的形成过程发生的物态变化是凝华，故D符合题意，ABC不符合题意。
故选：D。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（2分）下列用电器中，利用电流热效应工作的是（ ）
A．电冰箱B．电饭锅C．电风扇D．洗衣机
【分析】电流的热效应：电流通过导体要发热，将电能转化为内能，这叫做电流的热效应。根据不同用电器工作时的能量转化可做出判断。
【解答】解：A、电冰箱靠压缩机工作，主要是把电能转化为机械能，不是利用电流的热效应工作的，故A错误；
B、电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；
C、电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C错误；
D、洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误。
故选：B。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能，是一道基础题。
5．（2分）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
【分析】滑动变阻器的工作原理：改变连入电路电阻丝的长度，改变连入电路的电阻，从而改变电路中的电流。
【解答】解：滑动变阻器的工作原理：改变连入电路电阻丝的长度，改变连入电路的电阻，从而改变电路中的电流；使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的长度，故C正确，ABD错误。
故选：C。
【点评】本题考查滑动变阻器的原理，属于基础题，难度很小。
6．（2分）如图是电动汽车的充电桩，下列说法符合安全用电要求的是（ ）
A．安装充电桩时，可以不必连接地线
B．安装充电桩时，必须安装保险装置
C．若充电线破损，稍加注意仍可使用
D．若充电桩起火，应当立即浇水扑灭
【分析】（1）围绕生活中安全用电原则，结合充电桩的结构与使用特点可做出判断；
（2）充电线破损要及时更换。
【解答】解：A、安装充电桩时必须连接地线，可避免因漏电而发生触电事故，故A不符合安全用电原则；
B、每个充电桩都应安装漏电保护器，以确保用电安全，故B符合安全用电原则；
C、充电线破损要及时更换，故C不符合安全用电原则；
D、生活用水是导体，有充电桩起火时不能用浇水扑灭，故D不符合安全用电原则。
故选：B。
【点评】本题以充电桩为例，考查了其在使用过程中的注意事项和安全用电原则的运用，属基础题。
7．（2分）如图所示的是汽油机工作时四个冲程的示意图。其中内能转化为机械能的冲程是（ ）
A．B．C．D．
【分析】内燃机的一个工作循环有吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成，其中压缩冲程中机械能转化成内能，做功冲程中内能转化成机械能。
【解答】解：内能转化成机械能的冲程是做功冲程；
A、气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，内能转化为机械能，故A正确；
B、气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，机械能转化为内能，故B错误；
C、进气门关闭，排气门打开，活塞向上运动，气缸容积减小，是排气冲程，故C错误；
D、进气门打开，排气门关闭，活塞向下运行，气缸容积增大，是吸气冲程，故D错误。
故选：A。
【点评】本题考查了内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程，以及压缩冲程和做功冲程的能量转化，是中考的热点内容。
8．（2分）如图所示为我国古代的“节能灯”——“省油灯”。向灯盏夹层内注冷水，能减慢油的蒸发，达到省油的目的。下列关于“省油灯”能减慢油蒸发的说法正确的是（ ）
A．降低油的温度
B．减小油的表面积
C．减慢油周围的空气流动
D．水和油混在一起降低了油的浓度
【分析】影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动。
【解答】解：油在燃烧的过程中，温度升高，会加快蒸发，在灯盏上方容器中盛油，在夹层中注水以降低油的温度，减少了油的蒸发，达到省油的效果。
故选：A。
【点评】本题考查了影响蒸发快慢的因素，属于基础题。
9．（2分）一个验电器的两金属箔片因带电而张开，则这两金属箔片一定（ ）
A．带同种电荷B．带异种电荷
C．带正电D．带负电
【分析】掌握验电器的工作原理能顺利解题。
验电器的工作原理：同种电荷相互排斥。
【解答】解：带电体接触验电器的金属球时，两片金属箔上都带上和带电体相同的电荷，根据同种电荷相互排斥而张开。
故选：A。
【点评】本题考查了验电器工作原理。属于基础性习题。
10．（2分）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A．B．
C．D．
【分析】根据题意分析两个开关的连接方式，从而得出正确的电路图。
【解答】解：根据题意可知，只有“人”“证”一致的情况下，闸机自动打开，这说明“人脸识别”开关和“身份证识别”开关相互影响，是串联的，然后与电动机串联，故B正确。
故选：B。
【点评】本题考查根据要求设计电路，逐一对每个电路进行分析，找出与题中条件相符合的电路图即可。
11．（2分）根据下表列出的几种物质的熔点，下列说法正确的是（ ）
A．在﹣220℃时氧是液态的
B．纯金放入铁水里不会熔化
C．汞温度计在﹣40℃时可以正常使用
D．灯丝常用钨制成是因为钨的熔点高
【分析】同种晶体熔点和凝固点相同，不同晶体熔点不同，晶体熔化的条件：达到熔点，继续吸收热量．凝固的条件：达到凝固点，继续放热，利用这些特点才能解题。
【解答】解：A.在﹣220℃时氧是固态的，因为氧的熔点是﹣218℃，故A错误；
B.纯金放入铁水里会熔化，因为纯金的熔点比铁水的低，故B错误；
C.汞温度计在﹣40℃时不可以正常使用，因为汞的熔点是﹣39℃，故C错误；
D.灯丝常用钨制成是因为钨的熔点高，故D正确；
故选：D。
【点评】利用凝固和熔化时的条件解决生活实际问题。
12．（2分）标有“2.5V，3W”和“6V，3W”的小灯泡L1和L2（灯丝电阻不变），当它们都正常发光时（ ）
A．L2较亮B．L1的电阻较大
C．L1、L2一样亮D．通过L1的电流较小
【分析】AC、标有“2.5V，3W”和“6V，3W”的小灯泡L1和L2（灯丝电阻不变），当它们都正常发光时，实际功率均等于额定功率，实际功率较大的灯较亮；
BD、二者额定功率相同，L1的额定电压较小，根据R可知电阻大小关系；根据I可知通过的电流大小关系。
【解答】解：AC、标有“2.5V，3W”和“6V，3W”的小灯泡L1和L2（灯丝电阻不变），当它们都正常发光时，实际功率均等于额定功率，二者的额定功率相同，故二者的实际功率相同，二者亮度相同，故A错误、C正确；
BD、二者额定功率相同，L1的额定电压较小，根据R可知L1的电阻较小，故B错误；
根据I可知通过L1的电流较大，故D错误。
故选：C。
【点评】本题考查电功率的有关知识，是一道基础题。
13．（2分）如图所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电流方向是从避雷针流向云层
D．放电时电子从避雷针向云层方向移动
【分析】（1）云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，得到电子的带负电，失去电子的带正电；
（2）放电时，负电荷从云层向避雷针方向移动；物理学中规定，电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
【解答】解：AB、云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，云层因得到电子而带负电，故AB错误；
CD、带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电，负电荷从云层向避雷针方向移动，电流方向是从避雷针流向云层，故C正确、D错误。
故选：C。
【点评】本题考查摩擦起电的实质和电流方向的判断，难度不大。
14．（2分）如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从中点向右端移动过程中，下列说法正确的是（ ）
A．V1和V2示数均不变B．V1和A示数之比变大
C．V2和A示数之比变小D．V2和A示数乘积变大
【分析】滑动变阻器和定值电阻是串联的，电压表V1测的是滑动变阻器两端的电压，电压表V2测的是电源的电压，电流表测的是串联电路的电流，利用欧姆定律公式分析电路中的电流和电压变化情况。
【解答】解：
由图可知滑动变阻器和定值电阻是串联的，电压表V1测滑动变阻器两端的电压，电压表V2测电源电压，电流表测串联电路的电流。
A、当滑片P从右端向左端移动的过程中，连入电路中的阻值变大，总电阻变大，由欧姆定律I可知，整个电路中的电流变小，所以电流表A的示数逐渐变小；
电压表V2测电源电压，由于电源电压不变，所以电压表V2示数是不变的；
因电压表V1测滑动变阻器两端的电压，即：U1＝U﹣IR，电源电压不变，定值电阻阻值不变，所以当电流变小时，电压表V1的示数变大，故A错误；
B、根据欧姆定律I可知，V1和A示数之比就是滑动变阻器的阻值，所以V1和A示数之比变大，故B正确。
CD、由上分析知，电压表V2不变，电流表A的示数逐渐变小，V2和A示数的乘积变小，V2和A示数之比变大，故CD错误；
故选：B。
【点评】解决此类问题的关键是弄清当滑动变阻器阻值变化时，在电路中的电流表和电压表的示数如何变化。
二、填空题：本题共6小题，每空1分，共12分。
15．（2分）《齐民要术》中记载了醋的制作工艺，其中蒸煮是酿醋过程中的一道重要工序，如图所示是将大豆进行蒸煮的过程。蒸煮是通过 热传递 的方式增大了大豆的内能，干木柴燃烧的过程中将化学能转化为 内能 。
【分析】改变物体内能的方式有两种：做功和热传递。
燃料燃烧时的能量转化是化学能转化为内能。
【解答】解：蒸煮的过程就是干木柴燃烧给大豆加热的过程，这是通过热传递的方式增大了大豆的内能。
干木柴燃烧过程中产生大量的热，在这个过程中将化学能转化为内能。
故答案为：热传递；内能。
【点评】本题考查改变内能的方法及热量燃烧能量的转化，属于基础题。
16．（2分）《齐民要术》中记载了醋的制作工艺，其中蒸煮是酿醋过程中的一道重要工序，如图所示是将大豆进行蒸煮的过程。蒸煮过程中看到的“白气”，是高温水蒸气上升到空气中遇冷 放出 热量， 液化 （填物态变化）形成的。
【分析】液化指物质由气态转变成液态，液化要放热。
【解答】解：“白气”是高温水蒸气上升到空气中遇冷形成的，水蒸气遇冷意味着其温度降低，内能减小，在这个过程中水蒸气会放出热量。
“白气”并非气体，而是由无数细小的液态水滴聚集形成的视觉现象。蒸煮过程中产生的是高温水蒸气，其状态为气态；这些水蒸气上升到空气中遇冷后，转变为液态的小水滴，即物态变化前为气态，变化后为液态。根据物态变化的定义，物质由气态变为液态的过程叫做液化；液化过程需要向外放出热量。
故答案为：放出；液化。
【点评】本题考查的是液化的概念及特性。
17．（2分）如图所示，是使用一根三合一充电线同时给三部手机充电的情景。给手机充电时，手机电池相当于电路中的 用电器 ；正在充电的三部手机，它们的连接方式是 并联 。
【分析】（1）电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
（2）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：给手机充电时，手机电池消耗电能，在电路中相当于用电器；正在充电的三部手机，可以独立工作，互不影响，因此它们的连接方式是并联。
故答案为：用电器；并联。
【点评】本题考查了电路的组成和串、并联电路的辨别，基础题。
18．（2分）一台电动机的额定电压为220V，电阻为1Ω，正常工作时，通过的电流为5A，则该电动机1s内消耗的电能为 1100 J，因发热损失的电能为 25 J。
【分析】根据W＝UIt得出该电动机正常工作2min消耗的电能；
根据W′＝I2Rt得出因发热损失的电能。
【解答】解：该电动机正常工作2min，消耗的电能：W＝UIt＝220V×5A×1s＝1100J；
因发热损失的电能W′＝I2Rt＝（5A）2×1Ω×1s＝25J。
故答案为：1100；25。
【点评】本题考查电能的计算，是一道综合题。
19．（2分）如图所示，是小龙家的电子式电能表，此时电能表的示数为 2025.3 kW•h。若他让热水器单独工作3min，观察到电能表的指示灯闪烁了320次，此过程热水器的功率为 2000 W。
【分析】电能表显示的数字中最后一位是小数，单位为kW•h；
3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，据此求出电能表指示灯闪烁了320次消耗的电能，利用W＝Pt求出功率。
【解答】解：电能表显示的数字中最后一位是小数，单位为kW•h，此时电能表的示数是2025.3kW•h；
电能表指示灯闪烁了320次，消耗的电能：
WkW•h＝0.1kW•h，
热水器的功率：
P2kW＝2000W。
故答案为：2025.3；2000。
【点评】本题考查了电能表的作用和读数以及电功率的计算，明白电能表参数的含义是关键。
20．（2分）如图甲所示电路，电源电压不变，图乙是小灯泡L和定值电阻R的电流与电压关系图像。闭合开关S时，电压表的示数为2V，则电源电压为 8 V，定值电阻R消耗的功率为 3.6 W。
【分析】根据欧姆定律可知定值电阻的阻值；
闭合开关S时，定值电阻和灯泡串联，电压表测量灯泡两端的电压。电压表的示数为2V，从图中可知通过灯泡的电流，根据串联电路的电流特点可知电路电流，根据欧姆定律可知定值电阻两端的电压，根据串联电路的电压特点可知电源电压，根据P＝UI可知定值电阻R消耗的功率。
【解答】解：根据欧姆定律可知定值电阻的阻值R10Ω；
闭合开关S时，定值电阻和灯泡串联，电压表测量灯泡两端的电压。电压表的示数为2V，从图中可知通过灯泡的电流为0.6A，根据串联电路的电流特点可知电路电流为0.6A，根据欧姆定律可知定值电阻两端的电压UR′＝IR＝0.6A×10Ω＝6V，
根据串联电路的电压特点可知电源电压U＝UL+UR′＝2V+6V＝8V；
根据P＝UI可知定值电阻R消耗的功率为P＝UR′I＝6V×0.6A＝3.6W。
故答案为：8；3.6。
【点评】本题考查欧姆定律的应用和电功率的计算，是一道综合题。
三、作图题：本题共2小题，共4分。
21．（2分）请用笔画线表示导线，将图中的电灯和开关接入家庭电路中。
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如图所示：
故答案为：如图所示。
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
22．（2分）如图是用“伏安法”测量一只小灯泡电阻的实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母。
【分析】电压表与所测用电器并联；电流表与所测用电器串联。
【解答】解：依据电压表与所测用电器并联；电流表与所测用电器串联的规则，图上的圆圈内所填电表符号如图所示：
【点评】本题考查了电压表、电流表的区分、使用方法，属于基础题目。
四、问答题：本题共1小题，共4分。
23．（4分）2024年11月28日新疆塔克拉玛干沙漠空白区（指的是尚未被绿色阻沙防护带覆盖的区域）顺利实现锁边“合龙”，成为全国防治荒漠化的典范。请回答塔克拉玛干沙漠空白区与沿海城市相比昼夜温差大的主要原因。
【分析】对砂石的比热容比水小的理解：相同质量的砂石和水比较，吸收或放出相同的热量，砂石的温度升高或降低的多；升高或降低相同的温度，砂石吸收或放出的热量少，据此分析。
【解答】答：因为砂石的比热容比水小，白天，相同质量的砂石和水比较，吸收相同的热量，砂石的温度升高的多；夜晚，放出相同的热量，砂石的温度降低的多，使得昼夜温差很大，所以塔克拉玛干沙漠空白区与沿海城市相比昼夜温差大。
【点评】本题主要考查了学生对砂石的比热容较小的特点及应用的了解和掌握。
五、实验题：本题共6小题，共30分。
24．（3分）在观察“碘升华实验”中，要使碘从固态直接变成 气态 发生升华现象，应选择如图 甲 所示的加热方式，才能使碘锤既受热均匀，又能避免固态碘发生 熔化 （填物态变化）。（在标准大气压下固态碘的熔点为114℃，酒精灯火焰温度约为400℃）
【分析】物质由固态变为液态叫熔化，由液态变为固态叫凝固，由液态变为气态叫汽化，由气态变为液态叫液化，由固态直接变为气态叫升华，由气态直接变为固态叫凝华。
【解答】解：在观察“碘升华实验”中，要使碘从固态直接变成气态发生升华现象，应选择如图甲所示的加热方式（水浴法），才能使碘锤既受热均匀，又能避免固态碘发生熔化。
故答案为：气态；甲；熔化。
【点评】本题考查我们利用物态变化知识解释生活现象的能力，难度较低。
25．（6分）如图甲是“探究海波和石蜡熔化时温度变化规律”的实验装置。
（1）组装图甲装置时，应先调节 C （填“A”、“B”或“C”）的高度。
（2）图乙温度计的示数为 39 ℃。
（3）图丙是根据实验数据绘制的两种物质温度随时间变化的图像，由图像可知 海波 是晶体，该晶体熔点为 48 ℃，熔化过程持续 6 min，第6min的内能 小于 第8min的内能（选填“大于”、“小于”或“等于”）。
【分析】（1）在做水的沸腾实验时，需要用酒精灯给水加热，加热时必须用酒精灯的外焰，所以调节装置时，必须按照从下到上的顺序进行；
（2）温度计读数时，首先明确分度值，然后根据液面的位置读数；
（3）根据晶体在熔化过程中，不断吸收热量，温度保持不变，内能增大；晶体在熔化开始时处于固态，熔化过程中处于固液共存态，熔化结束时处于液态。
【解答】解：（1）在做水的沸腾实验时，需要用酒精灯给水加热，加热时必须用酒精灯的外焰，所以调节装置时，必须按照从下到上的顺序进行，先调节C的高度；
（2）分析图甲可知，温度计的分度值为1℃，所以温度计的示数为：39℃；
（3）由图丙知，海波熔化时，有固定的温度，属于晶体，熔点为48℃；熔化的时间段为：4min～10min，所以海波熔化持续的时间为：10min﹣4min＝6min；此过程中不断吸热，内能增加，温度不变，故物质第6min时具有的内能小于第8min时的内能。
故答案为：（1）C；（2）39；（3）海波；48；6；小于。
【点评】本题考查了晶体和非晶体的熔化特点，需熟悉实验过程，熟练掌握晶体和非晶体的熔化特点是解题的关键，题目难度不大。
26．（5分）小岩用额定功率分别为1000W和800W的两个养生壶 A、B正常工作时做“观察水沸腾”的实验。他分别在两个壶中加入质量相等的水后加热，并绘制了温度随时间变化的图像，如图乙所示。
（1）图甲中 a 图是水沸腾时的情景。
（2）由图乙可知，实验中水的沸点为 100 ℃，此时养生壶水面上方的气压 等于 1个标准大气压。水沸腾过程继续吸热，水的温度 不变 。
（3）分析图乙可知：养生壶A的加热效率比养生壶B的加热效率 高 。
【分析】（1）a图中气泡在上升过程中体积不断增大，是水沸腾时的现象，b图中气泡上升过程中体积减小，是水沸腾前的现象；
（2）根据水在沸腾过程中温度保持不变的特点结合表格中数据得出结论；一个标准大气压下水的沸点是100℃，并且水的沸点随气压的增大而升高；液体的沸点随气压的降低而降低，可知此时实验室内的气压小于一个标准大气压；
（3）根据W＝Pt得出消耗的电能，再根据η判断。
【解答】解：（1）a图中气泡在上升过程中体积不断增大，是水沸腾时的现象，b图中气泡上升过程中体积减小，是水沸腾前的现象，图甲中图a是水沸腾时的情景；
（2）由图象知，水在沸腾过程中保持100℃不变，所以水的沸点是100℃，在沸腾过程中温度虽然保持不变，但要不断吸热；由于沸点等于100℃，所以此时水上方气压等于一个标准大气压；
（3）A比B沸腾所用时间短，根据W＝Pt得出A比B消耗的电能少，两者吸收的热量相同，根据η得出养生壶A的加热效率比养生壶B的加热效率高。
故答案为：（1）a；（2）100；等于；不变；（3）高。
【点评】此题是观察水的沸腾实验，考查了沸腾图象、气压等，此题属于中等题。
27．（4分）小龙利用图甲所示电路“探究并联电路电流规律”。
（1）连接电路前，小龙发现电流表指针位置如图乙所示，原因是 电流表没有调零 。
（2）图丙是小龙连接好的电路，此时电流表测量的是通过 “L1和L2 （选填“L1”、“L2”或“L1和L2”）的电流。
（3）下表是小龙用电流表分别测出图甲中A、B、C三处的电流值。由表中数据初步得出，IA、IB、IC三者之间的关系为 IC＝IA+IB 。（写表达式）
（4）为了进一步得出普遍规律，接下来的操作是 B 。
A.更换电流表再测几组电流值
B.更换不同规格的小灯泡再测几组电流值
【分析】（1）电流表使用前要调零；
（2）电流表与待测电路串联；
（3）分析表中数据得出结论
（4）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
【解答】解：（1）连接电路前，小龙发现电流表指针位置如图乙所示，即指针没有正对零刻度线，原因是电流表没有调零。
（2）图丙是小龙连接好的电路，此时电流表串联在干路中，测量的是通过 L1和L2的电流。
（3）由表中数据初步得出，干路电流等于支路电流之和，IA、IB、IC三者之间的关系为IC＝IA+IB；
（4）为了进一步得出普遍规律，更换不同规格的小灯泡再测几组电流值，故选：B。
故答案为：（1）电流表没有调零；L1和L2；（3）IC＝IA+IB；（4）B。
【点评】本题探究串联、并联电路电流的规律，考查电流表的使用、注意事项及归纳法和分析数据归纳结论的能力。
28．（8分）小龙利用图甲中的器材“探究通过导体的电流与其两端电压的关系”，电源电压为3V。
（1）用笔画线代替导线，将图甲中的实物图连接完整。
（2）连好电路，闭合开关S前，应将滑动变阻器的滑片P置于 A 端（选填“A”或“B”）。
（3）闭合开关S，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片P时，两电表示数均没有变化，则电路故障可能是电阻R1 断路 。
（4）排除故障后，闭合开关S，电流表示数如图乙所示，为 0.2 A。
（5）多次改变R1两端的电压，并记录对应的 电流 。用R2、R3替换R1重复上述实验，根据实验数据绘制图像如图丙所示。分析图像可知，导体中的电流与加在这段导体两端的电压成 正比 。
（6）由图丙可知R1、R2的阻值分别为5Ω、10Ω，R3的阻值为 15 Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及电阻R1、R2的色环如图丁所示，则电阻R3的色环应选用图戊中的 b （选填“a”、“b”或“c”）。
【分析】（1）滑动变阻器上下各选一个接线柱串联在电路中；
（2）为了保护电路，连好电路，闭合开关S前，应将滑动变阻器的滑片P置于阻值最大处；
（3）闭合开关S，发现电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（4）根据电流表选用量程确定分度值读数；
（5）实验过程中，改变电阻两端的电压并记录相应的电流值，根据图丙分析得出结论；
（6）根据图丙结合欧姆定律求出R3的阻值；根据图丁判断色环代表的数值。
【解答】解：（1）滑动变阻器上下各选一个接线柱与开关串联在电路中，如下图所示：
；
（2）为了保护电路，连好电路，闭合开关S前，应将滑动变阻器的滑片P置于阻值最大处，即A端；
（3）闭合开关S，发现电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路故障可能是电阻R1断路；
（4）排除故障后，闭合开关S，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.2A；
（5）实验过程中，改变电阻两端的电压并记录相应的电流值；由图丙可知，R1、R2和R3的I﹣U图线为过原点的斜线，故可得出结论：当电阻一定时，导体中的电流与加在这段导体两端的电压成正比；
（6）由图丙可知，当R3两端电压为1.5V时，通过R3的电流为0.1A，则R3的阻值为：
R315Ω；
图丁中R1的阻值为5Ω，则十位为0，个位为5，因此黑色代表0，绿色代表5；同理R2的阻值为10Ω，棕色代表1，因此选择15Ω的电阻就是十位时棕色环1，个位是绿色环5，即b为15Ω电阻。
故答案为：（1）见解答图；（2）A；（3）断路；（4）0.2；（5）电流；正比；（6）15；b。
【点评】本题探究通过导体的电流与其两端电压的关系实验，考查了电路连接、注意事项、电路故障、电流表读数、电阻的计算及分析图象得出结论的能力。
29．（4分）如图是小岩在物理实践活动中制作的电子秤的原理图。托盘、轻质弹簧上端、横杆和金属滑片固定在一起，滑片P下移的距离与盘中所放物体质量成正比。电源电压为6V，电压表的量程为0～3V，电阻R0为10Ω，R由粗细均匀的电阻丝制成，最大阻值为20Ω。
（1）刻度调试：
①调零。在托盘中无物体时使金属滑片P处于R最上端，此时电压表的示数为零。
②标度。每次向托盘中增加10g的砝码，在电压表的刻度盘上指针所指位置标出相应的质量值。当将100g的砝码放在托盘中，金属滑片P刚好指在距R上端四分之一处，则“100g”应标在电压表 1 V的位置上。该电子秤能测量的最大质量为 300 g，应标在电压表 3 V的位置上。
（2）若要增大该电子秤的量程，采用的方法是 降低电源电压 （请写出一种改进方法）。
【分析】（1）当将100g的物体放在托盘中，金属滑片P刚好指在距R上端处，据此求出此时R接入电路的阻值，再根据串联电路的电阻规律和欧姆定律求出电路中的电流，根据U＝IR求出此时电压表的示数，电压表测R两端的电压，根据串联电路的分压规律求出当电压表的示数最大时R接入电路的阻值，再结合题意确定出该电子秤测量的最大质量；
（2）根据串联电路的分压规律分析如何增大该电子秤的量程。
【解答】解：②当将100g的物体放在托盘中，金属滑片P刚好指在距R上端处时，R连入电路的阻值为：
R5Ω，电路中的电流为：
I0.2A，
根据欧姆定律可得R两端的电压为：
UR＝IR＝0.2A×5Ω＝1V；
因为该串联电路中R接入电路的阻值是一定值，根据串联电路的电阻规律可知，该电路的总电阻不变，即电路中电流不变，当电压表的示数最大为3V时，该电子秤能测量的质量最大，又因为滑片P下移的距离与盘中所放物体质量成正比，所以此时所测物体的质量为：m大300g，即该电子秤的最大质量应标在电压表3V的位置上；
（2）依题意，电阻丝R得的电压恒为4V，而电压表量程只有0～3V，因此该电子秤量程主要受电压表量程限制，若要增大电子秤量程，可从三个角度入手：换用更大量程的电压表或换用更大阻值的R0以减少R的分压，也可以降低电源电压以同比例减少R0和R的分得的电压。
故答案为：（1）②1；300；3；（2）降低电源电压。
【点评】本题是一道电学应用题，在设计图中找出滑动变阻器、会连接，并会利用其变阻原理分析是本题关键。
六、计算题：本题共3小题，共22分。
30．（6分）如图所示为某折叠卡式炉，采用丁烷作为燃料。水壶装入1kg初温为28℃的水，用卡式炉加热至100℃，消耗了15g丁烷（水的比热容为4.2×103J/（kg•℃），丁烷的热值为4.8×107J/kg）。求：
（1）水吸收的热量；
（2）丁烷完全燃烧放出的热量；
（3）卡式炉的加热效率。
【分析】（1）利用Q吸＝cm（t﹣t0）计算出水吸收的热量；
（2）利用Q放＝mq计算出丁烷气体完全燃烧放出的热量；
（3）利用效率公式计算出卡式炉的加热效率。
【解答】解：（1）水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣28℃）＝3.024×105J；
（2）15g丁烷气体完全燃烧放出的热量为：
Q放＝mq＝0.015kg×4.8×107J/kg＝7.2×105J；
（3）卡式炉的加热效率为：
η100%100%＝42%。
答：（1）水吸收的热量为3.024×105J；
（2）丁烷完全燃烧放出的热量7.2×105J；
（3）卡式炉的加热效率为42%。
【点评】本题考查热量的计算，主要有水吸热公式、密度公式、燃料燃烧放热公式以及热效率公式的应用。
31．（7分）如图是某电火锅分档加热器的简化电路图，已知电源电压是220V，R1、R2均是发热电阻，R1的阻值为40Ω，R2的阻值为400Ω，开关接“1”时为低温挡，开关接“2”时为高温挡。求：
（1）低温挡工作时的电流；
（2）高温挡的电功率；
（3）高温挡工作5min，消耗的电能。
【分析】（1）开关接“1”时，R1与R2串联，电火锅处于低温挡，根据电阻的串联和欧姆定律求出电路中的电流；
（2）开关接“2”时，电路为R1的简单电路，电火锅处于高温挡，根据P＝UI求出高温挡的功率；
（3）高温挡工作5min，根据W＝UIt求出消耗的电能。
【解答】解：（1）开关接“1”时，R1与R2串联，电火锅处于低温挡，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I0.5A。
（2）开关接“2”时，电路为R1的简单电路，电火锅处于高温挡，
则高温挡的功率：P1210W。
（3）高温挡工作5min，消耗的电能：
W＝Pt＝1210W×5×60s＝3.63×105J。
答：（1）低温挡工作时的电流是0.5A；
（2）高温挡的电功率1210W；
（3）高温挡工作5min，消耗的电能是3.63×105J。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、电功公式的应用，是一道较为简单的计算题。
32．（8分）项目式学习小组设计了一款身高、体重测量仪。其电路由身高测量仪和体重测量仪两部分组成，如图所示。电源U1为8V，电源U2的大小未知，电压表量程为0～15V，压敏电阻R1阻值随压力F大小变化如下表，滑动变阻器R接入电路的阻值与接入电路的长度成正比，滑片P随身高的变化上下移动。闭合开关S1、S2，身高h1为160cm，重为600N的小龙站在压敏电阻R1上时，电压表示数为12V，电流表A2的示数为0.3A，此时滑片恰好在滑动变阻器R的中点；若身高h2为130cm的小岩站在压敏电阻R1上时，电压表示数为6V，电流表A2的示数为0.6A。求：
（1）小龙站在压敏电阻R1上时，电流表A1的示数；
（2）电源U2和R2的大小；
（3）在保证电路安全的前提下，此身高测量仪的最大测量值。
【分析】（1）由表格数据可知当压力为600N时，R1＝16Ω；
根据右图电路可知，电路为R1的简单电路，电流表测量电路电流，根据欧姆定律求出电流表A1的示数；
（2）根据左图电路可知，滑动变阻器与R2串联，电流表A2测量电路电流，电压表测量滑动变阻器两端电压；根据串联电路电压规律和欧姆定律表示出电源电压，联立关系式可求出电源电压和定值电阻R2的值；
（3）当滑片恰好在R中点时，电压表示数为12V，电流表A2的示数为0.3A，根据串联电路电流规律和欧姆定律求出滑动变阻器的最大阻值；
根据欧姆定律求出小龙和小岩测量时动变阻器的连入电路的电阻，根据他们身高的变化得出滑动变阻器的总长度；
当滑片滑到最上端时，由电阻的串联和欧姆定律求出此时电路中的电流，根据欧姆定律求出此时电压表的示数，并与电压表的量程进行比较，从而判断滑片能否滑到最上端，进一步根据题意求出身高测量仪的最大值。
【解答】解：（1）由表格数据可知当压力为600N时，R1＝16Ω；
小龙站在踏板上时，电路中的电流为：
I10.5A，即电流表A1的示数为0.5A；
（2）图中左边电路图：因串联电路两端电压等于各部分电压之和，所以由I可得：
U2＝12V+0.3A×R2……①
U2＝6V+0.6A×R2……②
联立①②可得：R2＝20Ω，U2＝18V；
（3）小龙站在踏板上时，滑片恰好在滑动变阻器R的中点，
串联电路中电流处处相等，由I可得此时变阻器接入电路的阻值：R中40Ω，
则滑动变阻器的最大阻值：R滑大＝2R中＝2×40Ω＝80Ω；
已知小龙身高h1＝160cm，小岩身高h2＝130cm，则此时滑片是下移，移动距离为：ΔL＝h1﹣h2＝160cm﹣130cm＝30cm，
小岩站在踏板上时，由I可得滑动变阻器接入电路的阻值：R岩10Ω，
小龙站在踏板上时，滑动变阻器R2接入电路的阻值：R中＝40Ω，
则两次测量之间，滑片移动后，滑动变阻器的阻值变化为：ΔR＝R中﹣R岩＝40Ω﹣10Ω＝30Ω，
所以，滑动变阻器R的总长度为：LR80Ω＝80cm；
当滑片滑到最上端时，左侧电路的总电阻：R总大＝R滑大+R2＝80Ω+20Ω＝100Ω，
此时左侧电路中的电流：I小0.18A，
此时电压表的示数：UV大＝I小R滑大＝0.18A×80Ω＝14.4V＜15V，即电压表是安全的，说明滑片能滑到最上端，
此时与滑片在变阻器的中点位置相比，滑动变阻器的阻值变化为：ΔR′＝R滑大﹣R中＝80Ω﹣40Ω＝40Ω，则此时滑片向上移动的距离为变阻器总长度的一半，
所以，此身高测量仪的最大测量值为：h大＝h1L＝160cm80cm＝200cm。
答：（1）小龙站在压敏电阻R1上时，电流表A1的示数为0.5A；
（2）电源U2和R2的大小分别为18V和20Ω；
（3）在保证电路安全的前提下，此身高测量仪的最大测量值为200cm。
【点评】本题考查串联电路的特点和欧姆定律的应用，关键能从题中得出有用信息。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2026/1/20 20:31:02；用户：秦子政；邮箱：13669037329；学号：41037197物质名称
固态氧
固态氮
固态汞
金
铜
铁
钨
熔点t/℃
﹣218
﹣210
﹣39
1064
1083
1525
3410
测量位置
A
B
C
电流/A
0.30
0.24
0.54
F/N
0
100
200
300
400
500
600
700
……
R1/Ω
40
36
32
28
24
20
16
12
……
题号
1
2
3
4
5
6
7
8
9
10
11
答案
A
C
D
B
C
B
A
A
A
B
D
题号
12
13
14
答案
C
C
B
物质名称
固态氧
固态氮
固态汞
金
铜
铁
钨
熔点t/℃
﹣218
﹣210
﹣39
1064
1083
1525
3410
测量位置
A
B
C
电流/A
0.30
0.24
0.54
F/N
0
100
200
300
400
500
600
700
……
R1/Ω
40
36
32
28
24
20
16
12
……
