2024-2025学年湖南省常德市澧县九年级（上）期末物理试卷(含详细答案解析)

这是一份2024-2025学年湖南省常德市澧县九年级（上）期末物理试卷(含详细答案解析)，共30页。试卷主要包含了选择题，填空题，作图与实验探究题等内容，欢迎下载使用。

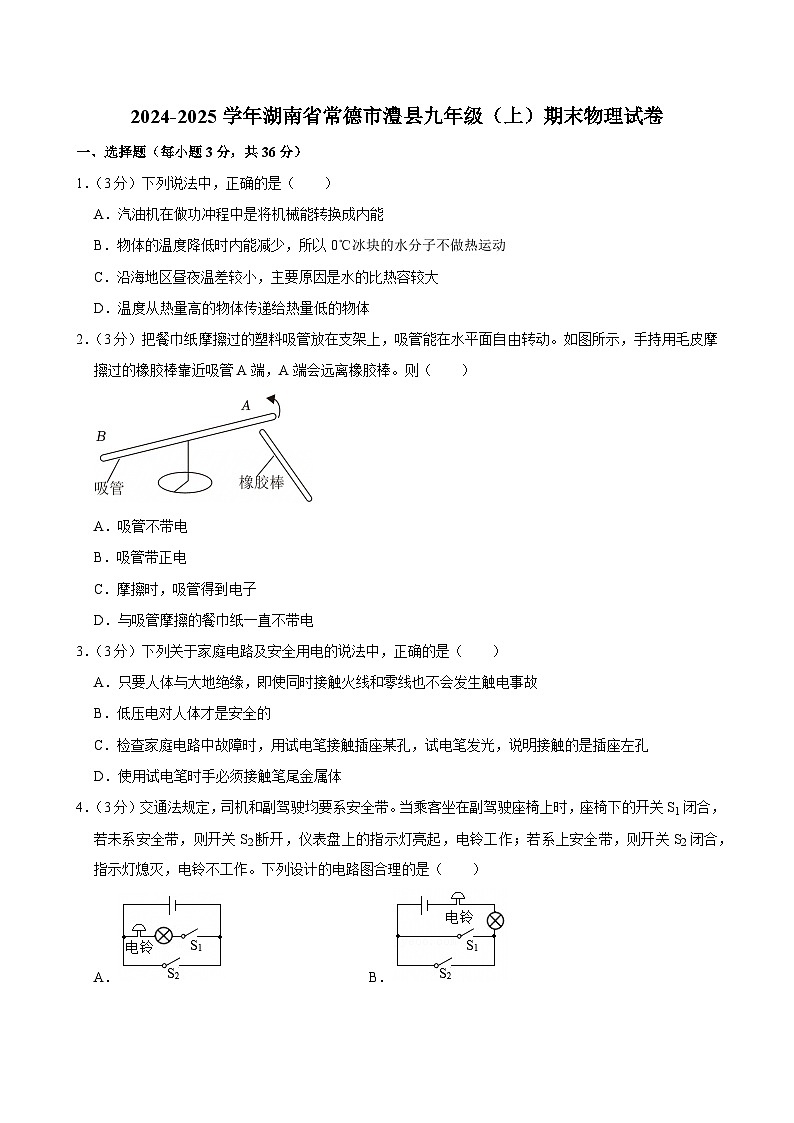

1．（3分）下列说法中，正确的是（ ）
A．汽油机在做功冲程中是将机械能转换成内能
B．物体的温度降低时内能减少，所以0℃冰块的水分子不做热运动
C．沿海地区昼夜温差较小，主要原因是水的比热容较大
D．温度从热量高的物体传递给热量低的物体
2．（3分）把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持用毛皮摩擦过的橡胶棒靠近吸管A端，A端会远离橡胶棒。则（ ）
A．吸管不带电
B．吸管带正电
C．摩擦时，吸管得到电子
D．与吸管摩擦的餐巾纸一直不带电
3．（3分）下列关于家庭电路及安全用电的说法中，正确的是（ ）
A．只要人体与大地绝缘，即使同时接触火线和零线也不会发生触电事故
B．低压电对人体才是安全的
C．检查家庭电路中故障时，用试电笔接触插座某孔，试电笔发光，说明接触的是插座左孔
D．使用试电笔时手必须接触笔尾金属体
4．（3分）交通法规定，司机和副驾驶均要系安全带。当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，电铃工作；若系上安全带，则开关S2闭合，指示灯熄灭，电铃不工作。下列设计的电路图合理的是（ ）

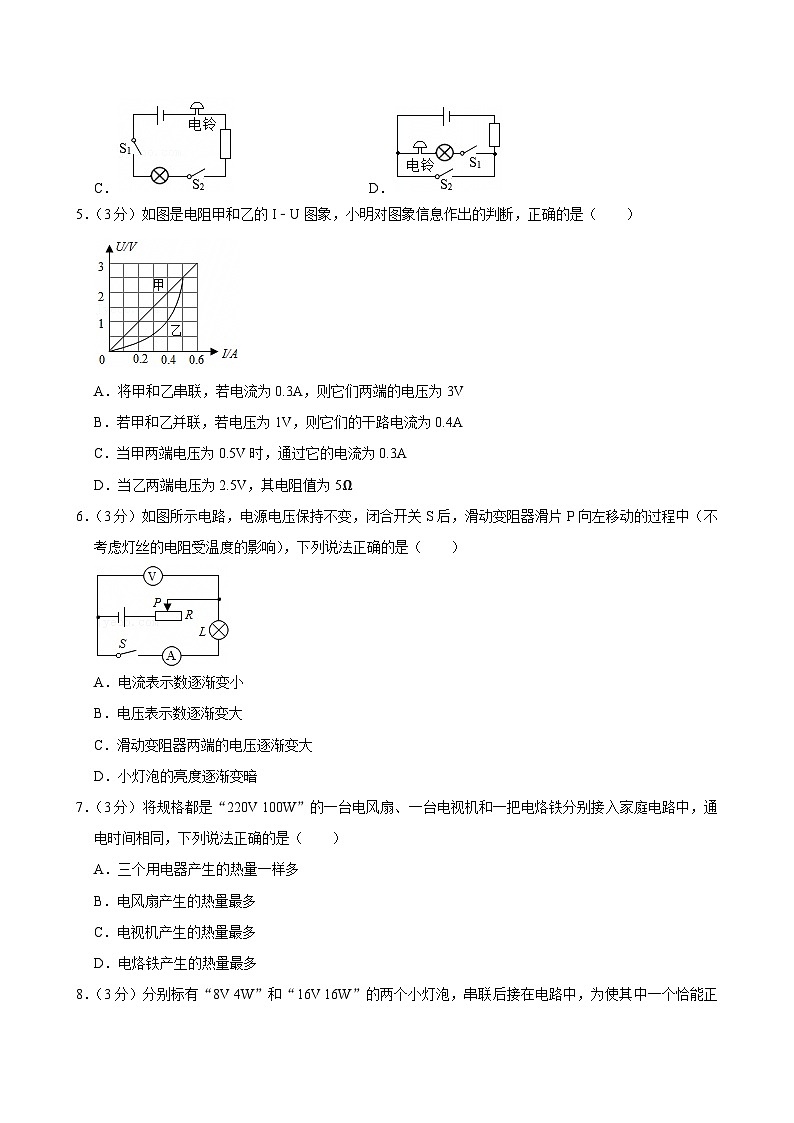

A．B．
C．D．
5．（3分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为5Ω
6．（3分）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（ ）
A．电流表示数逐渐变小
B．电压表示数逐渐变大
C．滑动变阻器两端的电压逐渐变大
D．小灯泡的亮度逐渐变暗
7．（3分）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多
B．电风扇产生的热量最多
C．电视机产生的热量最多
D．电烙铁产生的热量最多
8．（3分）分别标有“8V 4W”和“16V 16W”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路安全，加在电路两端的电压应是（ ）

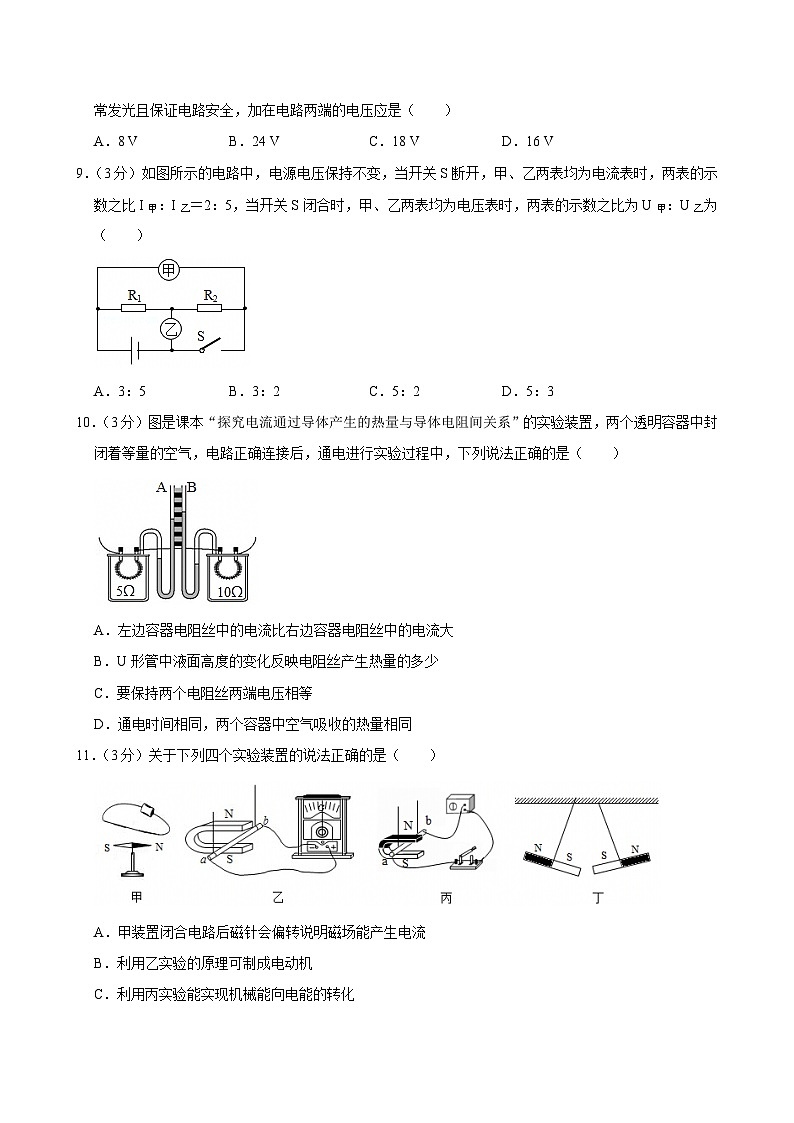

A．8 VB．24 VC．18 VD．16 V
9．（3分）如图所示的电路中，电源电压保持不变，当开关S断开，甲、乙两表均为电流表时，两表的示数之比I甲：I乙＝2：5，当开关S闭合时，甲、乙两表均为电压表时，两表的示数之比为U甲：U乙为（ ）
A．3：5B．3：2C．5：2D．5：3
10．（3分）图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
11．（3分）关于下列四个实验装置的说法正确的是（ ）
A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
12．（3分）在如图甲的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A”字样，当滑片P由c移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙，R1的最小功率是0.4W。在保证电路元件安全条件下，下列说法正确是（ ）
A．电源电压为5V
B．R1的阻值为20Ω
C．R2接入电路的最小阻值为2Ω
D．电路总功率的变化范围是1.2W﹣3.6W
二、填空题（每空2分，共18分）
13．（4分）常常用水冷却发动机是利用了水的比热容 的特性；完全燃烧0.1kg的高能汽油，放出的热量被质量为100kg、初温为20℃的水完全吸收，可以使水的温度升高 ℃。（q汽＝4.62×107J/kg，c水＝4.2×103J/（kg•℃））
14．（6分）如图所示，已知电源电压保持4.5V不变，电压表量程0～3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有“”的字样。闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω．若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W。
15．（4分）如图所示，是某种电热保暖鞋的工作原理示意图。供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换。保暖鞋在低温挡工作时的电功率是 W，它的高温挡工作1min产生的热量是 J。
16．（4分）小明家电能表如图所示，他家同时使用的用电器总功率不能超过 W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转。该用电器在上述时间的电功率是 W。
三、作图与实验探究题（每空2分，共28分）
17．（2分）请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。
18．（2分）如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极和A点处磁感线的方向。
19．（6分）小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、B液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度：
（1）实验时，选取质量相同、初温相同的两种不同液体，加热时液体温度升高，这是通过 方式来增大液体内能的；
（2）根据实验数据小明绘制出的温度—时间图象如图丙所示，则液体 （选填“A”或“B”）更适合作为家中“暖气”中输运能量的介质。
（3）A液体的比热容和B液体的比热容之比为 。
20．（8分）在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）将甲图中电路连接完整。（要求：滑动变阻器滑片P向右移灯泡变亮）
（2）正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表无示数，电压表示数始终为3V，则故障原因为 。
（3）电路故障排除后，闭合开关，移动滑片P，直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 W。
（4）小张设计了如图丙所示的电路，也完成了该实验（电源电压不变，R阻值已知）。
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表示数为U额。
②闭合开关S和S2，断开S1 ，读出此时电压表示数为U；则小灯泡额定功率的表达式P额＝ 。（用U额、R、U表示）
21．（8分）用如图所示的装置探究“电流通过导体产生的热量与电流的关系”，相同烧瓶内装满了煤油。
（1）为达到实验目的，选用的两电阻丝R1与R2的阻值应 ，（选填“相等”或“不等”）通过R1的电流 通过R2的电流（选填“大于”“等于”或“小于”）。
（2）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，由此得出结论： 。
（3）用Q＝I2Rt可以计算电流通过任何用电器产生的热量，能用Q＝UIt计算电流通过任何用电器产生的热量吗？
请用实例说明原因 。
22．（10分）研究表明：大多数电阻的阻值随温度的升高而增大，但热敏电阻的阻随温度的升高而减小，根据电阻的这一特性人们制作出了电子温度计，如图甲是某测温电路。已知电源电压为6V且保持不变，R0为定值电阻，R1为热敏电阻，其阻值随温度变化的规律如图乙所示。
（1）当环境温度是40℃时。电流表示数为0.2A，求此时R1消耗的电功率；
（2）R0的电阻值
（3）电流表量程为0～0.3A，该温度计能测量的最高温度是多少？
23．（10分）如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω 1A”字样，灯L标有“3V 1.2W”，电压表量程为0～3V．（不考虑灯丝电阻的变化，且保证各元件均安全）求：
（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是多少？
（3）当S1闭合、S2接a时，R0的最小电功率是多少？
2024-2025学年湖南省常德市澧县九年级（上）期末物理试卷
参考答案与试题解析
一．选择题（共12小题）
一、选择题（每小题3分，共36分）
1．（3分）下列说法中，正确的是（ ）
A．汽油机在做功冲程中是将机械能转换成内能
B．物体的温度降低时内能减少，所以0℃冰块的水分子不做热运动
C．沿海地区昼夜温差较小，主要原因是水的比热容较大
D．温度从热量高的物体传递给热量低的物体
【分析】（1）在汽油机的四个冲程中，吸气和排气冲程不发生能量转化，压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能；
（2）一切物质的分子都在永不停息地做无规则运动；
（3）根据Q＝cmΔt可知，质量相同的不同物质，吸收相同的热量，比热容大的温度改变的少；
（4）热传递的条件是有温度差；热传递传递的是热量，不是温度。
【解答】解：
A、压缩冲程将汽油和空气的混合物压缩，将机械能转化内能，做功冲程将内能转化为机械能，故A错误；
B、一切物质的分子都在永不停息地做无规则运动，所以物体的温度降低时内能减少，0℃冰块的水分子仍然在做热运动，故B错误；
C、沿海地区水多，内陆地区水少、沙石多，因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，故C正确；
D、热传递的条件是有温度差，即热量总是从温度高的物体传递给温度低的物体，故D错误。
故选：C。
【点评】本题考查了汽油机各冲程能量的转化、分子运动、比热容的应用以及热传递的条件，属于综合性题目。
2．（3分）把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持用毛皮摩擦过的橡胶棒靠近吸管A端，A端会远离橡胶棒。则（ ）
A．吸管不带电
B．吸管带正电
C．摩擦时，吸管得到电子
D．与吸管摩擦的餐巾纸一直不带电
【分析】同种电荷相互排斥，异种电荷相互吸引；
把带负电的橡胶棒，用它去靠近吸管，吸管B端被排斥，利用电荷间作用规律可以确定吸管、餐巾纸的带电情况。
【解答】解：把带负电的橡胶棒靠近吸管B端时，吸管B端远离橡胶棒被排斥，说明吸管B端与橡胶棒带的是同种电荷，橡胶棒带负电，B端也带负电；吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子，同时餐巾纸失去电子而带正电。
故选：C。
【点评】本题考查电荷间的相互作用，本题中带负电的橡胶棒靠近吸管，两者的相互作用情况是关键。
3．（3分）下列关于家庭电路及安全用电的说法中，正确的是（ ）
A．只要人体与大地绝缘，即使同时接触火线和零线也不会发生触电事故
B．低压电对人体才是安全的
C．检查家庭电路中故障时，用试电笔接触插座某孔，试电笔发光，说明接触的是插座左孔
D．使用试电笔时手必须接触笔尾金属体
【分析】（1）触电分为单线触电和双线触电；
（2）不高于36V的电压，对人体才是安全的；
（3）测电笔是用来辨别零线和火线的工具，测电笔内阻很大，使用测电笔时，通过它的电流很小；使用测电笔时，应用手接触笔尾金属体，笔尖接触电线，若氖管不发光，表明测电笔和人体加在零线和大地之间，测电笔接触的是零线；
（4）使用试电笔时，手要接触测电笔尾部的金属体，笔尖接触电线。
【解答】解：
A、站在绝缘体上的人一只手接触火线另一只手同时接触零线会形成双线触电，故A不符合题意；
B、经验证明，只有不高于36V的电压，对人体才是安全的，故B不符合题意；
C、测电笔的用途：辨别火线和零线，测电笔的使用方法：使用测电笔时，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线，家庭电路插座的接法，左零右火上接地，故若试电笔发光，说明接触的是插座右孔，故C不符合题意；
D、使用试电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，故D符合题意。
故选：D。
【点评】本题考查了学生对安全用电、测电笔的有关知识、安全用电知识，以及三脚插头的接法，平时学习时多了解、多积累，加强安全意识，不能违反。
4．（3分）交通法规定，司机和副驾驶均要系安全带。当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，电铃工作；若系上安全带，则开关S2闭合，指示灯熄灭，电铃不工作。下列设计的电路图合理的是（ ）
A．B．
C．D．
【分析】由题意知，当乘客坐在副驾驶座椅上时开关S1闭合指示灯亮起、电铃工作，则S1可控制指示灯和电铃；若系上安全带，开关S2闭合，指示灯熄灭、电铃不工作，则电铃和指示灯被短路，据此进行解答。
【解答】解：
A．由电路图可知，系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B．由电路图可知，当乘客坐在副驾驶座椅上时，开关S1闭合，电铃和指示灯均工作，系上安全带后开关S2闭合，电铃和指示灯仍工作，故B不符合题意；
C．由电路图可知，只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，电铃和指示灯才工作，故C不符合题意；
D．由电路图可知，当乘客坐在副驾驶座椅上时，开关S1闭合，电铃和指示灯均工作，系上安全带后开关S2闭合，电铃和指示灯被短路均不工作，此时电路安全，故D符合题意。
故选：D。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起保护电路的作用。
5．（3分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为5Ω
【分析】（1）甲和乙串联，通过它们的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出电源的电压；
（2）甲和乙并联，电源电压为1V时，由图象读出通过甲和乙的电流，根据并联电路的电流特点可得干路电流；
（3）由图象读出甲、乙在不同电压下通过的电流，从而计算电阻。
【解答】解：
A、甲和乙串联，当开关闭合，电路电流为0.3A时，
因串联电路中各处的电流相等，所以通过两电阻的电流均为0.3A，
由图象可知，两电阻两端的电压分别为U甲＝1.5V，U乙＝0.5V，
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U甲+U乙＝1.5V+0.5V＝2V，故A错误；
B、甲和乙并联，电源电压为1V时，因并联电路中各支路两端的电压相等，所以两电阻的电压均为1V，
由图象知，此时通过甲的电流I甲＝0.2A，通过乙的电流I乙＝0.4A，
则干路电流：I并＝I甲+I乙＝0.2A+0.4A＝0.6A，故B错误；
C、由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故C错误；
D、由图象可知，当乙两端电压为2.5V，通过它的电流为0.5A，
所以其电阻值：R乙5Ω，故D正确。
故选：D。
【点评】本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的灵活运用，关键是根据图象得出相关的信息。
6．（3分）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（ ）
A．电流表示数逐渐变小
B．电压表示数逐渐变大
C．滑动变阻器两端的电压逐渐变大
D．小灯泡的亮度逐渐变暗
【分析】由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P＝UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化。
【解答】解：
由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
滑动变阻器滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，
由I可知，电路中的电流变大，即电流表的示数逐渐变大，故A错误；
由U＝IR可知，灯泡L两端的电压变大，即电压表的示数逐渐变大，故B正确；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，小灯泡的亮度逐渐变亮，故D错误；
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压逐渐变小，故C错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡不测带电源用电器两端的电压。
7．（3分）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多
B．电风扇产生的热量最多
C．电视机产生的热量最多
D．电烙铁产生的热量最多
【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W＝Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。
【解答】解：因为U＝220V，
所以三种用电器的实际功率：
P＝P额＝100W；
又因为W＝Pt
所以三种用电器消耗的电能相同；
因为电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
所以产生热量最多的是电烙铁。
故选：D。
【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键。
8．（3分）分别标有“8V 4W”和“16V 16W”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路安全，加在电路两端的电压应是（ ）
A．8 VB．24 VC．18 VD．16 V
【分析】由两灯的铭牌信息可求两灯的额定电流及电阻，由题知，其中一个灯泡恰能正常发光，由串联电路电流的规律，电路的电流等于较小的额定电流，根据电阻的串联和欧姆定律可求电路两端的电压。
【解答】解：由P＝UI得两灯的额定电流：
I10.5A，I21A＞0.5A；
只能让第一盏灯正常发光，即电路中电流只能为0.5A；
由I得：
R116Ω，R216Ω；
由欧姆定律可得：
电路中的电压：U＝I1（R1+R2）＝0.5A×（16Ω+16Ω）＝16V。
只有D正确。
故选：D。
【点评】两电阻串联时，电路中的电流相等，所以为了保证安全，以额定电流小的为准，这是本题的关键。
9．（3分）如图所示的电路中，电源电压保持不变，当开关S断开，甲、乙两表均为电流表时，两表的示数之比I甲：I乙＝2：5，当开关S闭合时，甲、乙两表均为电压表时，两表的示数之比为U甲：U乙为（ ）
A．3：5B．3：2C．5：2D．5：3
【分析】由图可知，当开关S断开，甲、乙两表均为电流表时，R1与R2并联，甲电流表测通过R2的电流，乙电流表测干路电流，已知两电流表的示数之比，根据并联电路的电流可得通过R1与R2的电流之比，根据并联电路的分流关系可得R1与R2的阻值之比；
当开关S闭合时，甲、乙两表均为电压表时，R1与R2串联，甲电压表测电源电压，乙电压表测R2两端的电压，根据串联电路的分压关系可得R1与R2两端的电压之比，根据串联电路的电压规律可得两电压表的示数之比。
【解答】解：由图可知，当开关S断开，甲、乙两表均为电流表时，R1与R2并联，甲电流表测通过R2的电流，乙电流表测干路电流，
已知I甲：I乙＝I2：I＝2：5，
根据并联电路电流规律可得，通过R1与R2的电流之比为
I1：I2＝（I﹣I2）：I2＝（5﹣2）：2＝3：2，
根据并联电路的分流关系可得，R1与R2的阻值之比为
R1：R2＝I2：I1＝2：3，
当开关S闭合时，甲、乙两表均为电压表时，R1与R2串联，甲电压表测电源电压，乙电压表测R2两端的电压，根据串联电路的分压关系可得，R1与R2两端的电压之比为
U1：U2＝R1：R2＝2：3，
根据串联电路的电压规律可得，两电压表的示数之比为
U甲：U乙＝U：U2＝（U1+U2）：U2＝（2+3）：3＝5：3，
综上可知，D正确，ABC错误。
故选：D。
【点评】本题考查串联分压、并联分流关系的应用，明确电路的连接方式和电表的测量对象是关键。
10．（3分）图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
【分析】（1）串联电路电流处处相等；
（2）电流通过导体产生热量的多少不能直接观察，但可以通过液面高度差的变化来反映，这种研究方法叫转化法；
（3）电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
（4）根据Q＝I2Rt分析产生热量的多少。
【解答】解：
A、由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流相同，即左边容器电阻丝中的电流等于右边容器电阻丝中的电流，故A错误；
B、据实验装置可知，电流通过导体产生热量使容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故B正确；
C、由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值不同，此装置可以探究：电流产生的热量与电阻的关系，故需要保持的是两个电阻丝两端电流相等，故C错误；
D、两电阻丝串联，电流相同，根据Q＝I2Rt可知，由于图中右边容器的电阻丝阻值较大，在相同时间内，电流在右容器中产生的热量较多，B管液面上升得高，故D错误。
故选：B。
【点评】此题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解和掌握，注意控制变量法和转换法的运用是解决该题的关键。突出运用所学知识解决实际问题的能力，明白U形管在实验中的作用，具有一定的综合性。
11．（3分）关于下列四个实验装置的说法正确的是（ ）
A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
【分析】（1）奥斯特实验说明电流周围存在磁场，小磁针会发生偏转是受到了磁场的作用；
（2）闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，叫做电磁感应现象，发电机的原理是电磁感应现象；
（3）电动机的原理是通电线圈在磁场中受力而发生转动；
（4）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
【解答】解：A、甲图是奥斯特实验，将通电导线放在小磁针上方时，小磁针发生了偏转，说明通电导线周围存在磁场，故A错误；
B、乙图，当闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，属于电磁感应现象，利用该原理制成了发电机，故B错误；
C、丙图，当导体中通以电流时，导体棒会在磁场中运动，即通电导体在磁场中受到力的作用，此过程中电能转化为机械能，故C错误；
D、丁图，两个S极相互排斥，是通过磁场发生的，故D正确。
故选：D。
【点评】本题考查了学生对电磁知识相关实验的掌握，尤其是揭示电磁关系的三个重要实验：电流的磁效应、电流在磁场中受力、电磁感应现象，均属于重点内容。
12．（3分）在如图甲的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A”字样，当滑片P由c移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙，R1的最小功率是0.4W。在保证电路元件安全条件下，下列说法正确是（ ）
A．电源电压为5V
B．R1的阻值为20Ω
C．R2接入电路的最小阻值为2Ω
D．电路总功率的变化范围是1.2W﹣3.6W
【分析】由甲电路图可知，R1与R2串联，电压表测R1两端电压。
（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，R1的功率最小，电路的总功率最小，根据图象读出电压表的示数，根据欧姆定律和串联电路电流规律表示出电源电压大小，同理结合图乙读出当变阻器R2接入电路中的阻值为10Ω时，定值电阻两端电压大小，列出电源电压等式，联合两等式可求出电源电压和定值电阻的阻值大小；
（2）当电路中电流最大时，变阻器接入电路的阻值最小，并结合变阻器规格和欧姆定律求出电路中最大总电阻，再利用串联电路电阻的规律求出此时变阻器接入电路的最小阻值；根据R1的最小功率求出电路中的最小电流，结合前面分析可知电路中的最大电流值，再结合电功率公式P＝UI求出电功率的范围。
【解答】解：AB．R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A”字样，当滑片P由c移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙；据甲图可知，R1与R2串联，电压表测R1两端电压，当变阻器R2接入电路中的阻值为20Ω时，定值电阻两端电压为2V，电路中电流为
电源电压可表示为①
当变阻器R2接入电路中的阻值为10Ω时，定值电阻两端电压为3V，电路中电流为
电源电压可表示为②
联立①②解得R1＝10Ω，U＝6V，故AB错误；
C．当电路中电流最大时，变阻器R2接入电路的阻值最小，根据变阻器规格可知，电路中最大电流为0.5A，电路中的总电阻为
变阻器接入电路中的最小电阻为R2min＝R﹣R1＝12Ω﹣10Ω＝2Ω
故C正确；
D．已知R1的最小功率是0.4W，根据P＝I2R可得，电路中的最小电流为
电路总功率的最大值为P＝UImax＝6V×0.5A＝3W
电路总功率的最小值为P＝UImin＝6V×0.2A＝1.2W
电路总功率的变化范围是1.2W﹣3W，故D错误。
故选：C。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象读出滑片接入电路中不同电阻时对应电压表的示数。
二、填空题（每空2分，共18分）
13．（4分）常常用水冷却发动机是利用了水的比热容 大 的特性；完全燃烧0.1kg的高能汽油，放出的热量被质量为100kg、初温为20℃的水完全吸收，可以使水的温度升高 11 ℃。（q汽＝4.62×107J/kg，c水＝4.2×103J/（kg•℃））
【分析】（1）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析；
（2）根据Q放＝mq求出完全燃烧0.1kg的高能汽油放出的热量，利用Q吸＝c水m水Δt求出水升高的温度。
【解答】解：因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以人们用冷水冷却发动机；
完全燃烧0.1kg的高能汽油，放出的热量为：，
可以使水升高的温度为：
。
故答案为：大；11。
【点评】本题考查热量的计算，主要有吸热公式、燃料完全燃烧放热公式的应用。
14．（6分）如图所示，已知电源电压保持4.5V不变，电压表量程0～3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有“”的字样。闭合开关后，当小灯泡正常发光时，它的阻值为 5 Ω，滑动变阻器接入电路的阻值为 4 Ω．若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 0.45 W。
【分析】根据灯泡的铭牌，可由电功率的变形式R求出灯泡的阻值。小灯泡在额定电压下能正常发光，先由串联电路的电压规律得到滑阻两端的电压，再由灯泡的额定电流结合欧姆定律求得此时滑阻的阻值。
在求解最后一空时，要先判断小灯泡功率最小时，小灯泡两端的电压大小，再由电功率的计算公式进行解答。
【解答】解：小灯泡正常发光时：
小灯泡的阻值RL5Ω；
此时，滑阻分得的电压为：UR＝U﹣U额＝4.5V﹣2.5V＝2V，干路电流：I0.5A；
滑动变阻器接入电路的阻值：R4Ω。
若小灯泡的阻值不变，由P知：当小灯泡分得的电压最小，即滑动变阻器两端的电压最大时，小灯泡消耗的功率最小；根据电压表所选的量程，当滑阻两端的电压为3V时，小灯泡两端的电压为1.5V，干路电流为0.3A，滑阻连入电路的阻值为10Ω，在其阻值变化范围内；
因此，小灯泡的最小功率为：Pmin0.45W。
故答案为：5；4；0.45。
【点评】电功率的几个变形式是电学计算题中经常用到的，应该结合已知条件灵活选用合适的公式进行分析、求解。
15．（4分）如图所示，是某种电热保暖鞋的工作原理示意图。供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换。保暖鞋在低温挡工作时的电功率是 6 W，它的高温挡工作1min产生的热量是 1080 J。
【分析】由电路图可知，开关S接触a、b两个触点时，电路断路；开关S接触b、c两个触点时，电路为R2的简单电路；开关S接触c、d两个触点时，R1与R2并联；开关S接触d、e两个触点时，电路为R1的简单电路；根据电阻的并联和P＝UI求出它们对应的电功率，电功率最小的为低温挡；根据Q＝W＝Pt求出它的高温挡工作1min产生的热量。
【解答】解：由电路图可知，开关S接触a、b两个触点时，电路断路，电路的功率为0W；
开关S接触b、c两个触点时，电路为R2的简单电路，电路的电功率P16W；
开关S接触c、d两个触点时，R1与R2并联，
由可得，电路的总电阻R2Ω，电路的电功率P218W；
开关S接触d、e两个触点时，电路为R1的简单电路，电路的电功率P212W，
综上可知，保暖鞋在低温挡工作时的电功率6W，高温挡的功率为18W，
它的高温挡工作1min产生的热量：Q＝W＝P2t＝18W×60s＝1080J。
故答案为：6；1080。
【点评】本题考查了电功率公式和电热公式的应用，正确的分析开关位于不同触点时电路的连接方式和对应挡位的判断是关键。
16．（4分）小明家电能表如图所示，他家同时使用的用电器总功率不能超过 2200 W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转。该用电器在上述时间的电功率是 600 W。
【分析】（1）知道电能表的工作电压和允许工作通过的最大电流，求出最大功率。
（2）电能表所标“3000r/kW•h”表示每消耗1kW•h的电能电能表的转盘转3000转，现在知道转盘转了300转，可以求出该用电器在10min内消耗的电能，再利用P求出该用电器的电功率。
【解答】解：
（1）电能表的工作电压是220V，平时工作允许通过的最大电流为10A，所以电路最大功率为：
P＝UI＝220×10A＝2200W。
（2）“3000r/kW•h”表示每消耗1kW•h的电能电能表的转盘转3000转，
电能表的转盘转300转消耗的电能：
WkW•h＝0.1kW•h，
t＝10minh，
则用电器的电功率：
P0.6kW＝600W。
故答案为：2200；600。
【点评】本题考查了电能和电功率的计算。利用一个用电器单独工作，铝盘转动的圈数和转动的时间可以求出用电器的功率，这种常用测量用电器电功率的方法，一定要掌握。
三、作图与实验探究题（每空2分，共28分）
17．（2分）请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
18．（2分）如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极和A点处磁感线的方向。
【分析】知道的条形磁铁磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而判断电源的正负极；
磁感线的方向，知道在磁体的外部，磁感线从磁体的N极出来，回到S极。
【解答】解：
从图可知，条形磁铁的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极；
根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；
在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向右。如图所示：
【点评】安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个，其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起。
19．（6分）小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、B液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度：
（1）实验时，选取质量相同、初温相同的两种不同液体，加热时液体温度升高，这是通过 热传递 方式来增大液体内能的；
（2）根据实验数据小明绘制出的温度—时间图象如图丙所示，则液体 B （选填“A”或“B”）更适合作为家中“暖气”中输运能量的介质。
（3）A液体的比热容和B液体的比热容之比为 1：2 。
【分析】（1）改变内能的方式有：做功和热传递。
（2）根据Q＝cmΔt，在质量和降低的温度相同时，B放热多，故液体B更适合作为家中“暖气”中输运能量的介质；
（3）根据Q＝cmΔt可知A液体的比热容和B液体的比热容之比。
【解答】解：（1）加热时液体吸收烧杯传递的热量温度升高，这是通过热传递方式来增大液体内能的。
（2）由图丙可知，升高相同的温度，B加热时间长，吸收的热量多，因此B的吸热能力强、比热容大；根据Q＝cmΔt可知，和液体A相比在质量和降低的温度相同时，B放热多，液体B更适合作为家中“暖气”中输运能量的介质。
（3）由图丙可知，升高相同的温度时，B的加热时间是A加热时间的两倍，可知B吸收热量是A的两倍，且AB的质量相同，根据Q＝cmΔt可知，B的比热容是A的比热容的两倍，则A液体的比热容和B液体的比热容之比为1：2。
故答案为：（1）热传递；（2）B；（3）1：2。
【点评】本题的探究实际上是对不同物质吸放热能力的比较，而物质吸放热能力是用比热容来量度的，在实验过程中，影响的量较多，有质量、加热时间、升高温度等，因此，要注意结论的严密性。
20．（8分）在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）将甲图中电路连接完整。（要求：滑动变阻器滑片P向右移灯泡变亮）
（2）正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表无示数，电压表示数始终为3V，则故障原因为 灯泡断路 。
（3）电路故障排除后，闭合开关，移动滑片P，直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 0.75 W。
（4）小张设计了如图丙所示的电路，也完成了该实验（电源电压不变，R阻值已知）。
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表示数为U额。
②闭合开关S和S2，断开S1 滑动变阻器滑片P不动 ，读出此时电压表示数为U；则小灯泡额定功率的表达式P额＝ 。（用U额、R、U表示）
【分析】（1）根据滑片P向右移灯泡变亮确定变阻器的接线柱；
（2）电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；
（3）额定电压下灯泡的实际功率和额定功率相等，根据电流表的量程和分度值读出示数，根据P＝UI求出灯泡的额定功率；
（4）测灯泡功率需要测出灯泡额定电压对应的额定电流，首先使通过灯的电压为额定电压灯正常发光，根据串联电路电流的规律和欧姆定律，通过开关的转换使电压表测小灯泡的电压，使电压表示数为额定电压，保持滑片的位置不动，通过开关的开关转换使电压表测灯与R的电压，因电路的连接没有改变，各电阻的电压不变，由串联电路电压的规律求出灯正常工作时的电压，根据P＝UI写出额定功率的表达式。
【解答】解：（1）滑动变阻器必须串联在电路中，而滑片P向右移灯泡变亮，说明电阻变小，故选右下接线柱连入电路中，如下图所示：
（2）正确连接电路后，闭合开关S，移动滑片P，发现小灯泡始终不亮，电流表无示数，电路可能断路，电压表示数始终为3V，电压表与电源连通，则可能是灯泡断路。
（3）电路故障排除后，闭合开关，移动滑片P，直到电压表示数为2.5V，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率为PL＝ULIL＝2.5V×0.3A＝0.75W
（4）②闭合开关S和S2，断开S1，保持滑动变阻器滑片P不动，读出此时电压表示数为U。
在①中，此时灯泡和电阻与变阻器串联，电压表测灯两端的电压，灯正常发光；在②中，电压表测灯与R的总电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压U0＝U﹣U额
由串联电路电流的规律和欧姆定律得到通过灯泡的电流
小灯泡的额定功率表达式为。
故答案为：（1）；
（2）灯泡断路；
（3）0.75；
（4）滑动变阻器滑片P不动； 。
【点评】本题考查了实物连接，故障分析，应用功率公式P＝UI、欧姆定律即可正确解题。
21．（8分）用如图所示的装置探究“电流通过导体产生的热量与电流的关系”，相同烧瓶内装满了煤油。
（1）为达到实验目的，选用的两电阻丝R1与R2的阻值应 相等 ，（选填“相等”或“不等”）通过R1的电流 小于 通过R2的电流（选填“大于”“等于”或“小于”）。
（2）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，由此得出结论： 在其他条件相同（电阻相同、通电时间相同）的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多 。
（3）用Q＝I2Rt可以计算电流通过任何用电器产生的热量，能用Q＝UIt计算电流通过任何用电器产生的热量吗？
请用实例说明原因 电风扇，电流做的功大部分转化为机械能，有一小部分转换化内能，即W＝UIt＞Q，因此W＝UIt不能计算电流通过电风扇产生的热量 。
【分析】（1）探究“电流通过导体产生的热量与电流的关系”，要控制电阻和通电时间相同。
根据并联电路电流的规律可知，通过R1的电流小于通过R2的电流。
（2）在其他条件相同（电阻相同、通电时间相同）的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
（3）用Q＝I2Rt可以算电流通过任何用电器产生的热量，而W＝UIt是计算电功的普遍适用的公式，Q＝W的条件是纯电阻电路，即不含有电动机的电路（将电能全部转化为内能的电路）。
【解答】解：（1）探究“电流通过导体产生的热量与电流的关系”，要控制电阻和通电时间相同，为达到实验目的，选用的两电阻丝R1与R2的阻值应相等。
由图可知，电流从正极流出，分两条支路，一条经过R1，另一条支路经过定值电阻，两支路汇合后经过电阻R2，所以根据并联电路电流的规律可知，通过R1的电流小于通过R2的电流。
（2）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明电阻丝R2产生的热量多，因通过R2的电流大于通过R1的电流，说明在其他条件相同（电阻相同、通电时间相同）的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
（3）用Q＝I2Rt可以算电流通过任何用电器产生的热量，而W＝UIt是计算电功的普遍适用的公式，Q＝W的条件是纯电阻电路，即不含有电动机的电路（将电能全部转化为内能的电路）；电风扇，电流做的功大部分转化为机械能，有一小部分转换化内能，即W＝UIt＞Q，因此W＝UIt不能计算电流通过电风扇产生的热量。
故答案为：（1）相等；小于；（2）在其他条件相同（电阻相同、通电时间相同）的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多；（3）电风扇，电流做的功大部分转化为机械能，有一小部分转换化内能，即W＝UIt＞Q，因此W＝UIt不能计算电流通过电风扇产生的热量。
【点评】本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联和并联电路的规律及焦耳定律及焦耳定律的运用。
22．（10分）研究表明：大多数电阻的阻值随温度的升高而增大，但热敏电阻的阻随温度的升高而减小，根据电阻的这一特性人们制作出了电子温度计，如图甲是某测温电路。已知电源电压为6V且保持不变，R0为定值电阻，R1为热敏电阻，其阻值随温度变化的规律如图乙所示。
（1）当环境温度是40℃时。电流表示数为0.2A，求此时R1消耗的电功率；
（2）R0的电阻值
（3）电流表量程为0～0.3A，该温度计能测量的最高温度是多少？
【分析】（1）由图甲知，两电阻串联，电流表测电路中电流，由图象可知环境温度是40℃时R1连入电路的阻值，由串联电路特点和P＝I2R计算R1消耗的电功率；
（2）由串联电路特点和欧姆定律计算R0的电阻值；
（3）由题意知，温度越高，热敏电阻的阻值越小，电路中电流越大，由电流表量程，根据串联电路特点和欧姆定律计算热敏电阻的最小值，由图象可知该温度计能测量的最高温度。
【解答】解：
（1）由图甲可知，R0与R1串联，电流表测电路中电流，
由图乙可知，当环境温度是40℃时R1连入电路的阻值为25Ω，
由串联电路特点可知，I＝I1＝I0＝0.2A，
所以此时R1消耗的电功率：
P1＝I12R1＝（0.2A）2×25Ω＝1W；
（2）由欧姆定律可得，当环境温度是40℃时电路的总电阻：
R30Ω，
所以R0的电阻值：
R0＝R﹣R1＝30Ω﹣25Ω＝5Ω；
（3）由题知，热敏电阻的阻随温度的升高而减小，所以电流表示数达到最大值时所测温度最高，
电流表量程为0﹣0.3A，由欧姆定律可得，当电流表示数最大为0.3A时，电路的总电阻最小：
R最小20Ω，
热敏电阻能连入电路的最小值：
R1最小＝R最小﹣R0＝20Ω﹣5Ω＝15Ω，
由图乙知该温度计能测量的最高温度为90℃。
答：（1）当环境温度是40℃时，R1消耗的电功率为1W；
（2）R0的电阻值为5Ω；
（3）温度计能测量的最高温度是90℃。
【点评】本题考查了串联电路特点、欧姆定律以及电功率公式的应用，关键是能从图象中找到有用信息。
23．（10分）如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω 1A”字样，灯L标有“3V 1.2W”，电压表量程为0～3V．（不考虑灯丝电阻的变化，且保证各元件均安全）求：
（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是多少？
（3）当S1闭合、S2接a时，R0的最小电功率是多少？
【分析】（1）当S1闭合、S2接b时，灯泡L与变阻器R串联，电压表测R两端的电压，灯泡正常发光，根据串联电路的电流特点和P＝UI求出电路中的电流，利用串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的阻值；
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，定值电阻R0与变阻器R串联，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝UI＝I2R求出R0的电功率；
（3）当S1闭合、S2接a时，定值电阻R0与变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出电压表的示数最大时R0两端的电压，根据欧姆定律求出此时电路中的电流，再根据欧姆定律求出此时变阻器接入电路中的电阻，据此得出电路中的最小电流，根据P＝UI＝I2R求出R0的最小电功率。
【解答】解：（1）当S1闭合、S2接b时，灯泡L与变阻器R串联，电压表测R两端的电压，
因串联电路中各处的电流相等，且灯泡正常发光，
所以，由P＝UI可得，电路中的电流：
I0.4A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
UR＝U﹣UL＝5V﹣3V＝2V，
由I可得，滑动变阻器接入电路的阻值：
R5Ω；
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，定值电阻R0与变阻器R串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I′0.5A，
则R0的电功率：
P0＝（I′）2R0＝（0.5A）2×5Ω＝1.25W；
（3）当S1闭合、S2接a时，定值电阻R0与变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，
当电压表的示数UR′＝3V时，R0两端的电压：
U0＝U﹣UR′＝5V﹣3V＝2V，
此时电路中的电流：
I″0.4A，
此时变阻器接入电路中的电阻：
R′7.5Ω，
所以，电路中的最小电流为0.4A，此时R0的电功率最小，则
P0小＝（I″）2R0＝（0.4A）2×5Ω＝0.8W。
答：（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是5Ω；
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是1.25W；
（3）当S1闭合、S2接a时，R0的最小电功率是0.8W。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的确定最后一问中电路中的最小电流是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2026/1/20 20:42:20；用户：秦子政；邮箱：13669037329；学号：41037197题号
1
2
3
4
5
6
7
8
9
10
11
答案
C
C
D
D
D
B
D
D
D
B
D
题号
12
答案
C
