一.选择题(共10小题，每小题3分，共30分)
1.小强利用电能表测量某个家用电器的电功率，当家庭电路中只有这个用电器连续工作时，测得在1h内，消耗的电能为0.2kW·h，那么这个用电器可能是()
A、电饭煲B. LED 节能灯C.家用空调D.电冰箱
2.关于欧姆定律公式 I=πR及其变形式的理解，下列说法正确的是 ()
A.导体两端的电压为零时，导体的电阻也为零
B.导体的电阻与两端电压成正比，与通过的电流成反比
C.导体的电阻一定时，通过导体的电流与导体两端的电压成正比、
D.导体两端的电压一定时，导体的电阻与通过导体的电流成反比
3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发济扫于净。以下解释合理的是 ()
A.静电除尘纸和地面摩擦创造了电荷
B.若摩擦后的静电除尘纸带正电，则地板得到电子
C.静电除尘纸吸附灰尘与验电器的工作原理相同
D.静电除尘纸与地面摩擦后带电，说明静电除尘纸一定是导体
4.物理学习中通过思维导图构建知识体系非常重要。下面是小明构建的单元思维导图，图中需要对“半导体”部分举出实际生活中应用的例子，以下实例中能够选用的是()
A.手机充电线B.电动机内线圈C.玻璃灯罩D.集成电路
5.如图所示的电路中，电源电压保持不变，当开关S闭合后，发现只有一个灯泡发光，电压表的示数为电源电压，电路中存在的故障原因可能是‘()
A. 灯L₁短路B. 灯 L₂短路·C. 灯L₁断路D、灯L₂断路
6.现有甲、乙两只灯泡，铭牌上分别标有“220V 100W”和“220V 40W”字样，下面关于它们的说法正确的是()
A、两灯正常发光时，甲的功率大
B.正常发光时，两灯一样亮
C.正常发光时，甲灯电阻比乙灯电阻大
D.将它们串联起来接入220V的电路中，两灯均能正常发光
7.智能手机在现代生活中的作用越来越重要。手机上有“省电模式”，延长了手机的使用时间。关于手 ·机“省电模式”开启后，下列说法中正确的是 ()
A.减小了电池电压
B.减少了手机消耗的电能
C.降低散热能力
D；减小了手机的电功率

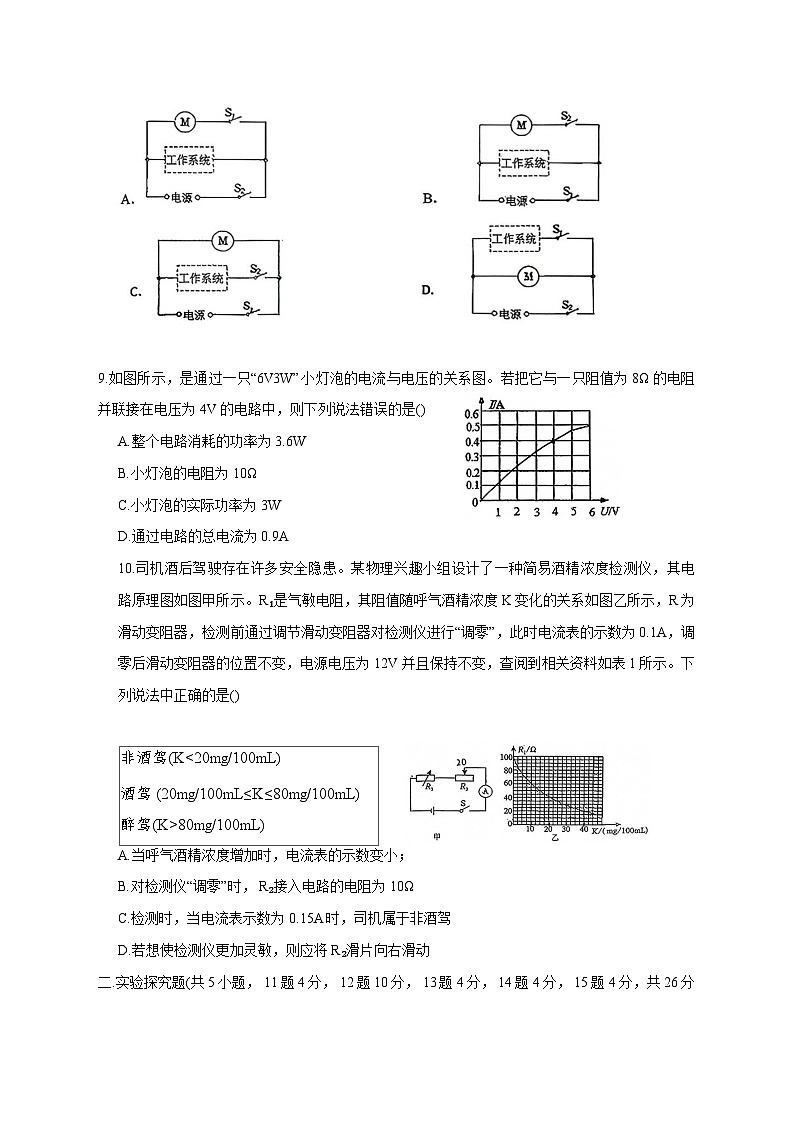

8.笔记本电脑工作时会发热，.当升温到一定值时，温控开关S₁自动闭合，风扇M.启动，加快散热从而保护电脑。如果断开开关S₂，风扇和其他工作系统同时停止工作。下列符合散热控温特点的原理图是()
9.如图所示，是通过一只“6V3W”小灯泡的电流与电压的关系图。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则下列说法错误的是()
A.整个电路消耗的功率为3.6W
B.小灯泡的电阻为10Ω
C.小灯泡的实际功率为3W
D.通过电路的总电流为0.9A
10.司机酒后驾驶存在许多安全隐患。某物理兴趣小组设计了一种简易酒精浓度检测仪，其电路原理图如图甲所示。R₁是气敏电阻，其阻值随呼气酒精浓度K变化的关系如图乙所示，R为滑动变阻器，检测前通过调节滑动变阻器对检测仪进行“调零”，此时电流表的示数为0.1A，调零后滑动变阻器的位置不变，电源电压为12V 并且保持不变，查阅到相关资料如表1所示。下列说法中正确的是()
A.当呼气酒精浓度增加时，电流表的示数变小；
B.对检测仪“调零”时， R₂接入电路的电阻为 10Ω
C.检测时，当电流表示数为0.15A时，司机属于非酒驾
D.若想使检测仪更加灵敏，则应将R₂滑片向右滑动
二.实验探究题(共5小题， 11题4分， 12题10分， 13题4分， 14题4分， 15题4分，共26分)
11.在探究“电流与电阻的关系”的实验中，小明按如图正确连接电路，电源电压保持不变；
表一
(1)实验前滑动变阻器的滑片应位于 (选填“A”或“B”)端，闭合开关后发现电压表几乎无示数，电流表有示数，则电路的故障是 。
(2)用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把 R换为10Ω的电阻接入电
路，闭合开关，下一步操作是 ，记录电流表示数，换用20Ω的电阻重复实验，实验数据如表一所示。
(3)分析表一可得结论： 。
12、小明在实验室做“测量定值电阻Rₓ的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R₀(已知阻值)，待测电阻Rₓ的阻值约为10Ω。
(1)如图甲所示为小明连接的实验电路：
①闭合开关，电压表 示数，电流表 示数(选填“有”或“无”)；
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图：
(2)请你为小明设计一个记录实验数据的表格。
(3)正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。此次测量的待测电阻Rₓ的阻值为 Ω；之后他又调节滑片进行了多次实验目的是：
(4)在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值。操作步骤如下：
①调节滑片 P 至滑动变阻器的阻值右处，闭合开关，读出电压表示数为 U1;
② ，闭合开关，读出电压表示数为U₂；
③待测电阻 Rx=_(用已知量和测量量表示)。
13.在“用电流表和电压表测量小灯泡电阻”的实验中，小灯泡上标有2.5V的字样。
(1)小阳根据图甲所示电路图连接实物后，开始实验。他在操作中观察到小灯泡很暗，电流表和电压表示数均较小，且无论怎样改变滑片P的位置，电表的示数及小灯泡的亮暗程度均未发生改变，你认为出现此现象的原因是 。
(2)正确连接电路后，闭合开关，改变滑片P的位置，获得多组对应的电压值和电流值，记录在表格中。①处的数值如图乙所示，其值为 A，此时小灯泡灯丝的电阻为 Ω(保留到小数点后1位小数)。
(3)在交流评估环节，有的同学认为表格中应该增加“电阻平均值”一项，小阳认为不合理，理由是 。
14.兴趣小组的同学了解到树木在低温时细胞受伤，会造成枝条电阻发生变化。他们想探究树木的电阻与其冷冻温度的关系。实验时，取某待测树种长度和横截面积相同的一些枝条分别放入不同的冷冻箱内，在不同的温度下冷冻，24h后取出。等恢复至室温时，测量这些枝条上相同距离的两点间电阻。某种树种的部分测量数据如下表所示。
(1)根据表格中的数据，在坐标图中画出枝条电阻和冷冻温度关系的图像：
非酒驾(K80mg/100mL)
序号
电阻(欧)
电流(安)
1
5
0.4
2
10
0.2
3
20
0.1
序号
1
2
3
4
电压U/V
2.5
2.1
1.7
1.3
电流I/A
0.28
①
0.24
0:21
电阻R/Ω




冷冻温度/℃
-40
-30
-20
-10
0
枝条电阻/Ω
21.1
27.2
33.1
39.0
45.1
(2)由图像可知，该树种枝条电阻大小与冷冻温度的关系 ：
(3)木材是一种天然的绝缘体，具有较高的绝缘性能。绝缘性能可以用电阻率(某种材料制成的长为1m，横截面积为1m²的导体的电阻)大小来表示，电阻率越大的绝缘性能越好。请你根据生活经验，提出一条有关木材电阻率相关的可探究的问题： 。
15.用体温计测量体温是筛查发现新冠肺炎患者的一种有效手段，有利于做好疫情防控工作。有一种电子体温计的探测器是热敏电阻(阻值随温度的变化而变化)，小明想研究热敏电阻的性质。实验室中现有两只外形完全相同的电阻R₁和R₂，其中一只为热敏电阻，另一只为定值电阻，请你设计实验帮助小明判别哪个电阻为热敏电阻。
(1) 实验器材: :
(2) 实验步骤: ;
(3) 实验结论: 。
三. 综合应用题(共6小题, 16题2分, 17题4分, 18题4分, 19题4分, 20题5分, 21题5分,共24分)
16.凭着对科学的热爱，他经历无数探索与失败，终于得出了导体中电流跟电压、电阻之间的关系，这位科学家是 ，为了纪念他对物理学的贡献，人们将其名字命名为 的单位。
17.小明有整理错题的好习惯，下表是他某次的错题记录，请你帮他找出错误之处并给出正确解答。
18、阅读短文，回答问题。
电热温床
电热温床是指在床土下8~10cm处铺设电热线，对床土进行加温的育苗设施、它具有升温快、地温高、温度均匀、调节灵敏、使用时间不受季节限制等优点，同时又可根据不同蔬菜种类和不同天气条件洞节控制温度和加温时间。
电热温床的组成部分主要包括电热线和控温仪等、电热线的核心部分是电热丝，它的作用是提高床温、控温仪相当于一个阻值随温度变化的电阻，它可以根据温度自动控制通过电热丝的电流，实现温床温度的自动控制。使用控温仪可以满足各种作物对不同地温的要求。
为了提高电热温床的保温效果，电热温床最好设在塑料大棚内，并在电热温床底部铺设隔热层，以减少热量向下传导的损失。
(1)电热温床是将电能转化为 能的设施。
(2)电热温床的两个主要组成设备————电热线与控温仪，它们的连接方式是 联，其中能通过控制床土温度以满足不同蔬菜的需求的设备是 (选填“电热线”或“控温仪”)。
(3)为了实现提高电热温床保温效果的目的，应采取的措施是 。
19.如图所示为一台电热水器，电热水器在使用过程中会有漏电危险，当发生漏电时，过大电流会沿着水管经过喷头流过人体而发生触电事故。为防止触电事故发生，该电热水器在出水口处串接了一个“隔电墙”，“隔电墙”内部是一个螺旋状绝缘通道(如图所示)，：请你利用所学物理知识解释“隔电墙”的内部做成螺旋状的原因。
20.现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度、如图甲所示的电路，将热敏电阻 R置于细菌培养箱内，其余部分置于箱外，这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是12V，定值电阻R的阻值是200Ω，热敏电阻 R的阻值随温度变化的关系如图乙所示。求：
错题记录
习题：某电炉在额定电压220V下的功率为1000W，当实际电压只有额定电压的80%时，若电炉的电阻保持不变，此时电炉的实际功率是多少?
解：
电炉正常工作时电流
由P=UI得
I吸=P吸U棱锥侧=1000W220V=5011A
实际电压 U球=220V×80
实际功率 P=U球I球=176y×5011A=80)数
错题改正
错误之处：
错因分析：
正确解答：
(1)当温度升高时时，电压表示数 (选填“增大”、“减小”或“不变”)；
(2)当培养箱内的温度为40℃时，电压表的示数；
(3)已知电流表量程是0~30mA，为保护电路可测量的最高温度是多少?
21.新能源汽车因环保、节能等优势，越来越受到人们的青睐、如图所示的某品牌新能源电动汽车，可用两种不同充电桩，对同一辆纯电动汽车充满电的相关数据如表所示，不计充电过程中的能量损失、
(1)用普通充电桩充满电，消耗的电能为多少千瓦时?
(2)用快充充电桩充电，电功率为多少?充满电需要多长时间?
(3)如果上述充满电消耗的电能全部由燃烧汽油来提供，已知汽车发动机燃烧效率为30%，则需要消耗多少 kg汽油?(汽油的热值 q=4.4×107J/kg,)
物理参考答案
一、选择题(共30分)
二、实验探究题(共26分)
11.(1)B；定值电阻短路 (2)向左移动滑动变阻器滑片，使电压表示数不变 (3)电压一定时，通过导体的电流与导体电阻成反比
12.(1)①无；有②(作图提示：电压表并联在定值电阻两端)(2)如下表 (3)10；多次测量求平均值减小误差 (4)②调节滑片P至最左端( ③U1R0/U2−U1
13.(1)滑动变阻器接下面两接线柱 (2)0.26；8.1(3)灯丝电阻随温度变化，求平均值无意义
14.(1)(作图提示：横坐标为温度，纵坐标为电阻，描点连线)(2)冷冻温度越低，枝条电阻越小(3)木材的电阻率与含水率有关吗?(合理即可)
15.(1) 电源、开关、导线、R₁、R₂、烧杯、热水 (2)①将R₁、R₂分别接入电路, 测常温下电流; ②向烧杯加热水，将两电阻同时放入热水中，观察电流变化 (3)电流变化的电阻为热敏电阻
三、综合应用题(共24分)
16.欧姆；电阻
17.错误之处：实际电压计算错误，未用欧姆定律推导实际功率(1分)；错因分析：忽略电阻不变时功率与电压平方成正比的关系(1分) ; 正确解答: R=U额²/P额=(220V)²/1000W=48.4Ω(1分) , U实=220V×80%=176V(1分) , P实=U 实²/R=(176V)²/48.4Ω=640W (1分)
18.(1)内(2)串；控温仪 (3)设在塑料大棚内，底部铺设隔热层
19.螺旋状绝缘通道延长电流路径(1分)，增大电阻(1分)，根据欧姆定律，在电压一定时，电阻增大则电流减小 (1分)，从而防止触电(1分)
20.(1) 增大 (2) 40℃时) R0=400Ω(1分) , I=U/R+R0=12V/200Ω+400Ω=0.02A(1分) , U0=IR0=4V(1分) (3) I max=30mA=0.03A(1分) , R 总=U/I max=400Ω(1分), R0=200Ω,对应最高温度60℃ (1分)
21.(1) W=UIt=220V×30A×10h=66kW·h(2分) ((2) P 快=U 快I快=600V×100A=6×10⁴W(1分) , t快=W/P 快: =66×3.6×106J/6×104W=3960s=1.1h(1分) (3) Q放: =W/η=66×3.6×106J/30%=7.92×108J(1分), m=Q放 q=7.92×108J/4.4×107J/kg=18kg(1分)
充电桩
电池初始状态
充电电压/V
充电电流/A
充满电时间/h
普通充电桩
相同
220
30
10
快充充电桩
600
100

题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
C
D
D
A
D
B
C
B
实验次数
电压 U/V
电流I/A
电阻R/Ω
电阻平均值/Ω





2




3
