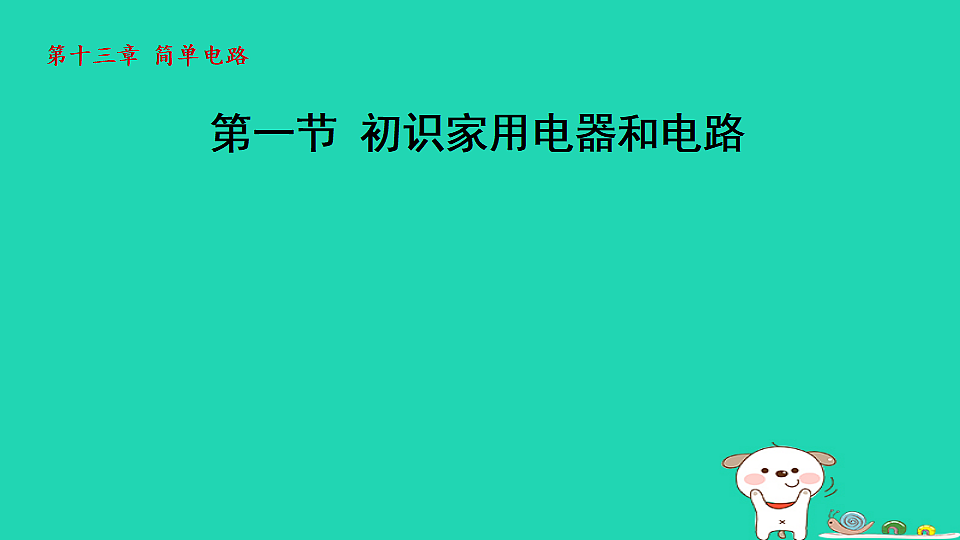

苏科版（2024）九年级上册（2024）一、初识家用电器和电路课文内容ppt课件

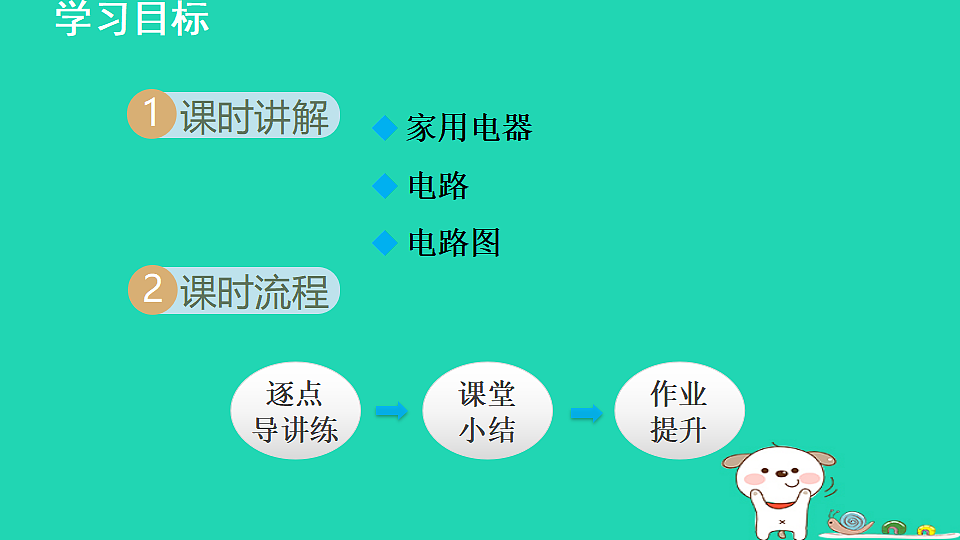

这是一份苏科版（2024）九年级上册（2024）一、初识家用电器和电路课文内容ppt课件，共22页。PPT课件主要包含了逐点导讲练，课堂小结，作业提升，学习目标，课时讲解，课时流程，家用电器电路电路图，知识点，电源和用电器，感悟新知等内容，欢迎下载使用。

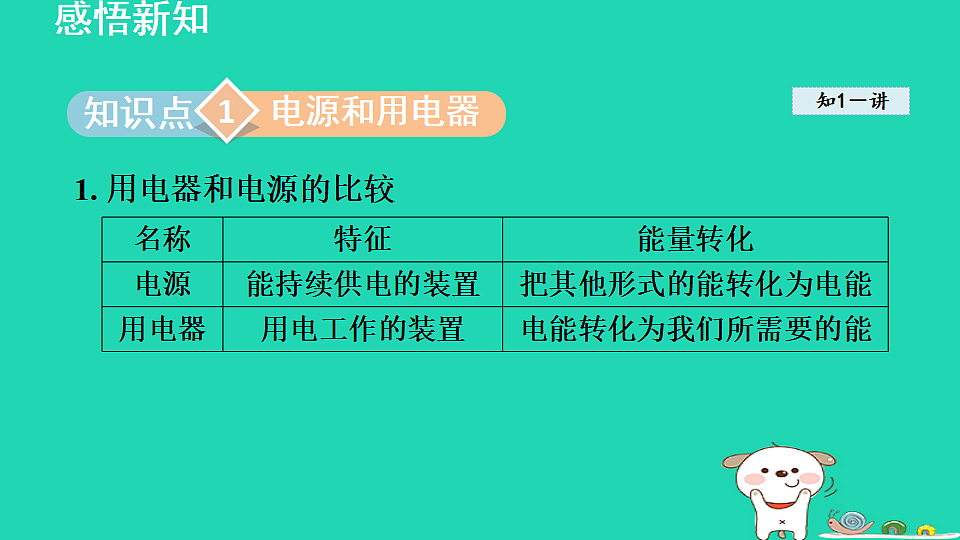

1. 用电器和电源的比较

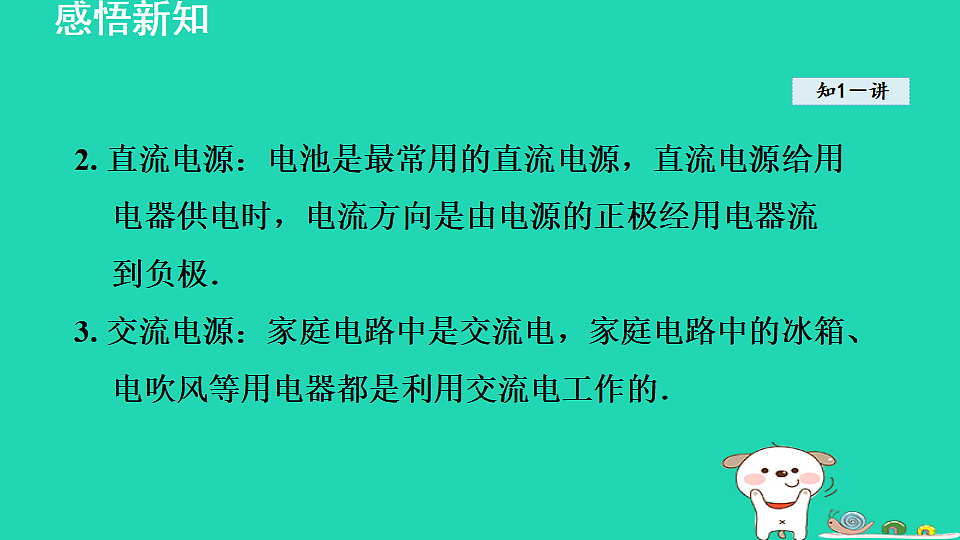

2. 直流电源：电池是最常用的直流电源，直流电源给用电器供电时，电流方向是由电源的正极经用电器流到负极．3. 交流电源：家庭电路中是交流电，家庭电路中的冰箱、电吹风等用电器都是利用交流电工作的．

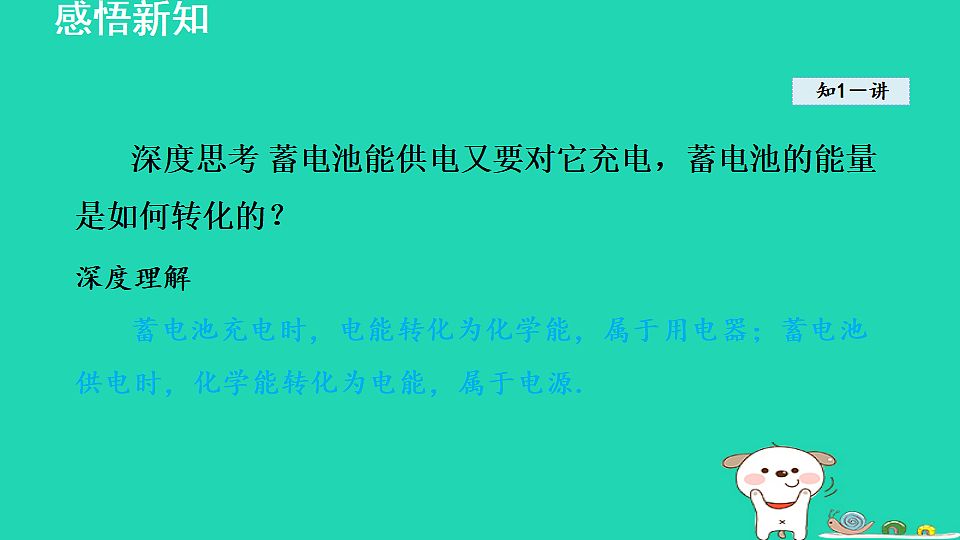

深度思考 蓄电池能供电又要对它充电，蓄电池的能量是如何转化的？
深度理解蓄电池充电时，电能转化为化学能，属于用电器；蓄电池供电时，化学能转化为电能，属于电源.

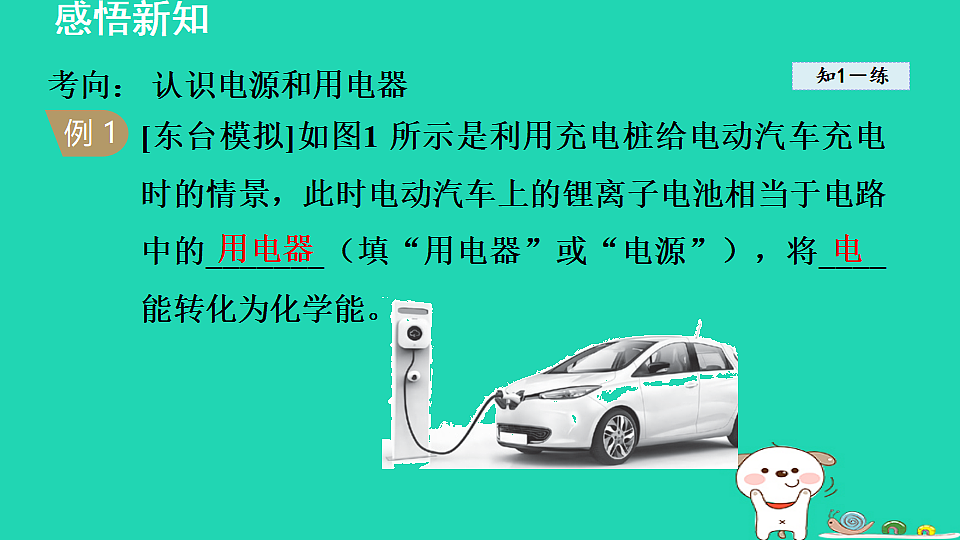

[东台模拟]如图1 所示是利用充电桩给电动汽车充电时的情景，此时电动汽车上的锂离子电池相当于电路中的_______（填“用电器”或“电源”），将____能转化为化学能。
考向： 认识电源和用电器

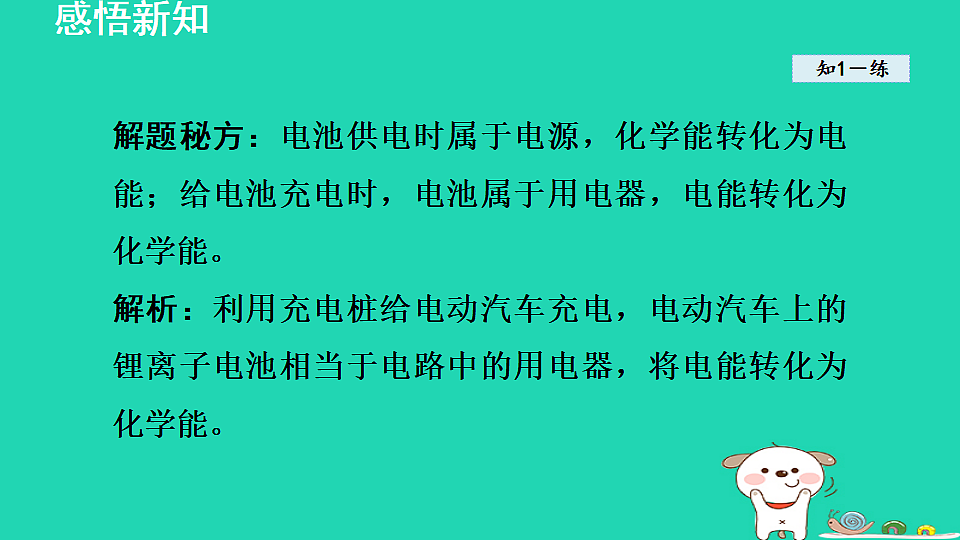

解题秘方：电池供电时属于电源，化学能转化为电能；给电池充电时，电池属于用电器，电能转化为化学能。解析：利用充电桩给电动汽车充电，电动汽车上的锂离子电池相当于电路中的用电器，将电能转化为化学能。

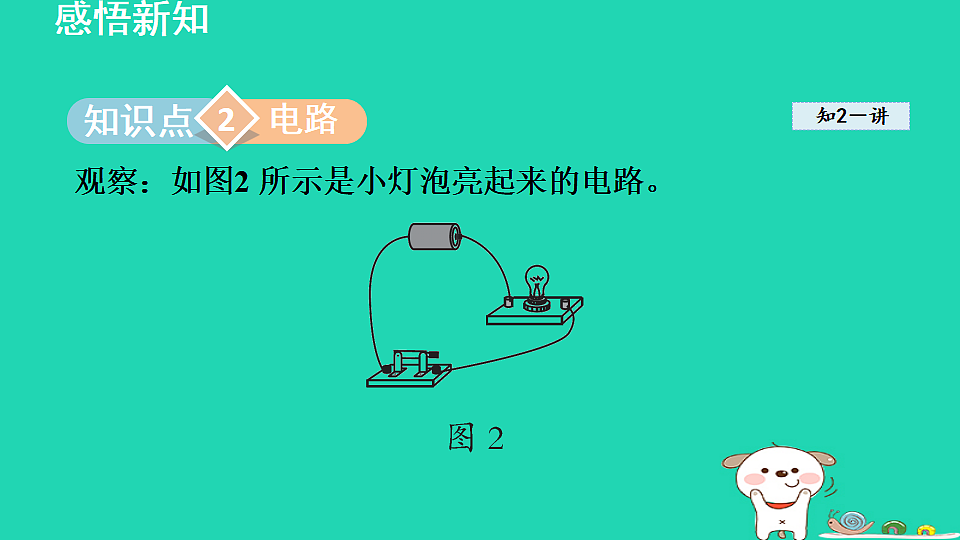

观察：如图2 所示是小灯泡亮起来的电路。
分析思考：结合图2 思考，用电器正常工作时，在电源和用电器之外，还必须有什么元件？
分析结果必须有连接电源和用电器的导线，必须有控制用电器是否工作的开关.
1. 电路：用导线把电源、用电器、开关等元件连接组成的电流路径．(1)导线——连接电源和用电器，电流的通道；(2)开关——用来控制电路通断的元件．
2. 通路、断路和短路
深度思考 (1)连接电路过程中，为什么要断开开关？
深度理解连接电路过程中，若开关未断开，可能会因连接不当而损坏电路元件.
(2)用导线把电池的两极直接相连有什么危害？
用导线把电池的两极直接相连，电池会因发热而损坏.
知识总结断路的几种情形：开关断开、导线中某处断开、用电器内部断开等.
[中考·徐州]如图3 所示的电路，闭合开关，电路所处的状态是（ ）A. 通路 B.断路 C.短路 D.无法判断
解题秘方：判断电路的状态：开关断开、导线没有接在接线柱上属于断路状态；导线直接接在电源正负极上，电源短路，会损坏电源。
解析：由图可知，闭合开关，电源两极相当于直接用导线连接起来，形成了电源短路。
1. 定义：用电路元件符号表示电路连接的图，叫电路图．2. 常用的电路元件及其符号
3. 画电路图的要点(1)连线时应横平竖直，呈方形；(2)各元件符号不要画在拐角处；(3)线路要连接到位，中间不能有断点；(4)电路图中各元件符号的位置必须和实物电路的位置一致.
易错提醒(1) 干电池符号的细长线表示正极、粗短线表示负极.(2) 电路图中断开的开关如表所示，闭合的开关画成“ ”.(3) 交叉相连的导线在交叉位置点黑圆点表示相连.
深度思考 画电路图时，线条画不到位，属于通路、短路、断路中的哪一种？
深度理解电路图的线条画不到位时，呈现的电路是断路，用电器不能工作.
请按照如图4 所示的电路画出电路图。
考向：电路图与实物电路的转化
解题秘方：先用规定的符号替换实物电路中的实物，再用导线将元件连接起来即可得到实物电路的电路图——先替换后整理法 .
注意电路图中各元件符号的顺序要与实际电路一致。
