2026年高考物理一轮复习·知识清单(新高考通用)第3章实验4　探究加速度与物体受力、物体质量的关系(学生版+解析)

这是一份2026年高考物理一轮复习·知识清单(新高考通用)第3章实验4　探究加速度与物体受力、物体质量的关系(学生版+解析)，共28页。学案主要包含了考情分析·探规律，知识梳理，真题挑战等内容，欢迎下载使用。
【考情分析·探规律】
【知识梳理】
考点一 教材原型实验
1.实验原理
(1)保持质量不变，探究加速度与合外力的关系．
(2)保持合外力不变，探究加速度与质量的关系．
(3)作出a－F图像和a－eq \f(1,m)图像，确定a与F、m的关系．
2.实验器材
小车、槽码、细绳、一端附有定滑轮的长木板、垫木、打点计时器、学生电源、导线、纸带、天平、刻度尺、坐标纸等．
3.实验过程
(1)测量：用天平测量槽码的质量m′和小车的质量m.
(2)安装：按照如图所示装置把实验器材安装好，只是不把悬挂槽码的细绳系在小车上(即不给小车牵引力)．
(3)补偿阻力：在长木板不带定滑轮的一端下面垫上垫木，使小车能匀速下滑．
(4)操作：①槽码通过细绳绕过定滑轮系于小车上，先接通电源，后放开小车，断开电源，取下纸带，编号码．
②保持小车的质量m不变，改变槽码的质量m′，重复步骤①.
③在每条纸带上选取一段比较理想的部分，计算加速度a.
④描点作图，作a－F图像．
⑤保持槽码的质量m′不变，改变小车质量m，重复步骤①和③，作a－eq \f(1,m)图像．
4.数据处理
(1)利用逐差法或v－t图像法求a.
(2)以a为纵坐标，F为横坐标，描点、画线，如果该线为过原点的直线，说明a与F成正比．
(3)以a为纵坐标，eq \f(1,m)为横坐标，描点、画线，如果该线为过原点的直线，就能判定a与m成反比．
5.注意事项
(1)开始实验前首先补偿阻力：适当垫高木板不带定滑轮的一端，使小车的重力沿斜面方向的分力正好补偿小车和纸带受到的阻力.在补偿阻力时，不要把悬挂槽码的细绳系在小车上，让小车拉着穿过打点计时器的纸带匀速运动．
(2)实验过程中不用重复补偿阻力．
(3)实验必须保证的条件：m≫m′.
(4)一先一后一按：改变拉力或小车质量后，每次开始时小车应尽量靠近打点计时器，并应先接通电源，后释放小车，且应在小车到达滑轮前按住小车．
6.误差分析
(1)实验原理不完善：本实验用槽码的总重力代替小车的拉力，而实际上小车所受的拉力要小于槽码的总重力．
(2)补偿阻力不准确、质量测量不准确、计数点间距离测量不准确、纸带和细绳不严格与木板平行都会引起误差．
考点二 创新拓展实验
【真题挑战】
1．（2025·广西·高考真题）在用如图甲的装置做“探究加速度与力、质量的关系”实验中：
(1)探究小车加速度与小车所受拉力的关系时，需保持小车（含加速度传感器，下同）质量不变，这种实验方法是 。
(2)实验时，调节定滑轮高度，使连接小车的细绳与轨道平面保持 。
(3)由该装置分别探究M、N两车加速度a和所受拉力F的关系，获得图像如图乙，通过图乙分析实验是否需要补偿阻力（即平衡阻力）。如果需要，说明如何操作；如果不需要，说明理由。
(4)悬挂重物让M、N两车从静止释放经过相同位移的时间比为n，两车均未到达轨道末端，则两车加速度之比 。
2．（2025·山东·高考真题）某小组采用如图甲所示的装置验证牛顿第二定律，部分实验步骤如下：
(1)将两光电门安装在长直轨道上，选择宽度为d的遮光片固定在小车上，调整轨道倾角，用跨过定滑轮的细线将小车与托盘及砝码相连。选用 （填“5.00”或“1.00”）的遮光片，可以较准确地测量遮光片运动到光电门时小车的瞬时速度。
(2)将小车自轨道右端由静止释放，从数字毫秒计分别读取遮光片经过光电门1、光电门2时的速度、，以及从遮光片开始遮住光电门1到开始遮住光电门2的时间，计算小车的加速度 （结果保留2位有效数字）。
(3)将托盘及砝码的重力视为小车受到的合力F，改变砝码质量，重复上述步骤，根据数据拟合出图像，如图乙所示。若要得到一条过原点的直线，实验中应 （填“增大”或“减小”）轨道的倾角。
(4)图乙中直线斜率的单位为 （填“”或“”）。
3．（2025·陕晋青宁卷·高考真题）下图为探究加速度与力、质量关系的部分实验装置。
(1)实验中应将木板 （填“保持水平”或“一端垫高”）。
(2)为探究加速度a与质量m的关系，某小组依据实验数据绘制的图像如图所示，很难直观看出图线是否为双曲线。如果采用作图法判断a与m是否成反比关系，以下选项可以直观判断的有_________。（多选，填正确答案标号）
A．图像B．图像C．图像D．图像
(3)为探究加速度与力的关系，在改变作用力时，甲同学将放置在实验桌上的槽码依次放在槽码盘上；乙同学将事先放置在小车上的槽码依次移到槽码盘上，在其他实验操作相同的情况下， （填“甲”或“乙”）同学的方法可以更好地减小误差。
4．（2025·浙江·高考真题）“探究加速度与力、质量的关系”的实验装置如图所示。
(1)如图是某次实验中得到的纸带的一部分。每5个连续打出的点为一个计数点，电源频率为，打下计数点3时小车速度为 （保留三位有效数字）。
(2)下列说法正确的是_____（多选）
A．改变小车总质量，需要重新补偿阻力
B．将打点计时器接到输出电压为的交流电源上
C．调节滑轮高度，使牵引小车的细线跟长木板保持平行
D．小车应尽量靠近打点计时器，并应先接通电源，后释放小车
(3)改用如图1所示的气垫导轨进行实验。气垫导轨放在水平桌面上并调至水平，滑块在槽码的牵引下先后通过两个光电门，配套的数字计时器记录了遮光条通过光电门1、2的遮光时间分别为，测得两个光电门间距为x，用游标卡尺测量遮光条宽度d，结果如图2所示，其读数 mm，则滑块加速度 （用题中所给物理量符号表示）。
5．（2024·天津·高考真题）某同学用图示装置探究加速度与力的关系。
(1)为补偿打点计时器对小车的阻力及其他阻力，调节木板倾角，使小车在不挂槽码时运动，并打出纸带进行检验，下图中能表明补偿阻力恰当的是_________；
A．B．
C．D．
(2)某次实验得到一条纸带，部分计数点如下图所示（每相邻两个计数点间还有4个点，图中未画出），测得。已知打点计时器所接交流电源频率为，则小车的加速度 （要求充分利用测量数据，结果保留两位有效数字）；
(3)该同学将一个可以直接测出绳子拉力的传感器安装在小车上，小车和传感器总质量为。按要求补偿阻力后，该同学共进行了四次实验，悬挂的槽码质量依次为处理数据时，用两种方式得到小车（含传感器）受到的合力，一种将槽码所受重力当作合力、另一种将传感器示数当作合力，则这两种方式得到的合力差异最大时，槽码质量为 g。
6．（2024·甘肃·高考真题）用图1所示实验装置探究外力一定时加速度与质量的关系。
(1)以下操作正确的是______（单选，填正确答案标号）。
A．使小车质量远小于槽码质量B．调整垫块位置以补偿阻力
C．补偿阻力时移去打点计时器和纸带D．释放小车后立即打开打点计时器
(2)保持槽码质量不变，改变小车上砝码的质量，得到一系列打点纸带。其中一条纸带的计数点如图2所示，相邻两点之间的距离分别为，时间间隔均为T。下列加速度算式中，最优的是______（单选，填正确答案标号）。
A．
B．
C．
D．
(3)以小车和砝码的总质量M为横坐标，加速度的倒数为纵坐标，甲、乙两组同学分别得到的图像如图3所示。
由图可知，在所受外力一定的条件下，a与M成 （填“正比”或“反比”）；甲组所用的 （填“小车”、“砝码”或“槽码”）质量比乙组的更大。
7．（2024·江西·高考真题）某小组探究物体加速度与其所受合外力的关系。实验装置如图（a）所示，水平轨道上安装两个光电门，小车上固定一遮光片，细线一端与小车连接，另一端跨过定滑轮挂上钩码。
（1）实验前调节轨道右端滑轮高度，使细线与轨道平行，再适当垫高轨道左端以平衡小车所受摩擦力。
（2）小车的质量为。利用光电门系统测出不同钩码质量m时小车加速度a。钩码所受重力记为F，作出图像，如图（b）中图线甲所示。
（3）由图线甲可知，F较小时，a与F成正比；F较大时，a与F不成正比。为了进一步探究，将小车的质量增加至，重复步骤（2）的测量过程，作出图像，如图（b）中图线乙所示。
（4）与图线甲相比，图线乙的线性区间 ，非线性区间 。再将小车的质量增加至，重复步骤（2）的测量过程，记录钩码所受重力F与小车加速度a，如表所示（表中第组数据未列出）。
（5）请在图（b）中补充描出第6至8三个数据点，并补充完成图线丙 。
（6）根据以上实验结果猜想和推断：小车的质量 时，a与F成正比。结合所学知识对上述推断进行解释： 。
8．（2024·浙江·高考真题）如图1所示是“探究加速度与力、质量的关系”的实验装置。
（1）该实验中同时研究三个物理量间关系是很困难的，因此我们采用的研究方法是 ；
A．放大法 B．控制变量法 C．补偿法
（2）该实验过程中操作正确的是 ；
A．补偿阻力时小车未连接纸带
B．先接通打点计时器电源，后释放小车
C．调节滑轮高度使细绳与水平桌面平行
（3）在小车质量 （选填“远大于”或“远小于”）槽码质量时，可以认为细绳拉力近似等于槽码的重力。上述做法引起的误差为 （选填“偶然误差”或“系统误差”）。为减小此误差，下列可行的方案是 ；
A．用气垫导轨代替普通导轨，滑块代替小车
B．在小车上加装遮光条，用光电计时系统代替打点计时器
C．在小车与细绳之间加装力传感器，测出小车所受拉力大小
（4）经正确操作后获得一条如图2所示的纸带，建立以计数点0为坐标原点的x轴，各计数点的位置坐标分别为0、、、。已知打点计时器的打点周期为T，则打计数点5时小车速度的表达式 ；小车加速度的表达式是 。
A． B． C．
9．（2023·上海·高考真题）如图所示，是某小组同学“用DIS研究加速度与力的关系”的实验装置，实验过程中可近似认为钩码受到的总重力等于小车所受的拉力。先测出钩码所受的重力为G，之后改变绳端的钩码个数，小车每次从同一位置释放，测出挡光片通过光电门的时间Δt。
(1)实验中 （选填“必须”或“不必”）测出小车质量m车。
(2)为完成实验还需要测量 和 。
(3)实际小车受到的拉力小于钩码的总重力，原因是 。
(4)若导轨保持水平，滑轮偏低导致细线与轨道不平行，则细线平行时加速度a1，与不平行时加速度a2相比，a1 （选填“大于”“小于”或“等于”）a2。
学习导航站
考情分析·探规律：掌握考试内容的变化趋势，建立考情框架
核心知识库：重难考点总结，梳理必背知识、归纳重点
考点1教材原型实验★★★☆☆
考点2创新拓展实验★★★☆☆
（星级越高，重要程度越高）
真题挑战场：感知真题，检验成果，考点追溯
知识点
年份
涉及试卷及题号
探究加速度与物体受力、物体质量的关系
2021
海南卷
2022
山东卷·13
2023
北京卷·6、2023·上海
2024
浙江1月选考·16Ⅰ、2024·天津、2024·甘肃、2024·江西、2024·浙江
2025
2025·广西、2025·山东、2025·陕晋青宁卷、
2025·浙江
实验装置图
创新/改进点
(1)实验方案的改进：系统总质量不变化，改变拉力得到若干组数据
(2)用传感器记录小车的时间t与位移x，直接绘制x-t图像
(3)利用牛顿第二定律求解实验中的某些参量，确定某些规律
(1)用传感器与计算机相连，直接得出小车的加速度
(2)图像法处理数据时，用钩码的质量m代替合力F，即用a-m图像代替a-F图像
(1)用光电门代替打点计时器，遮光条结合光电门测得物块的初速度和末速度，由运动学公式求出加速度
(2)结合牛顿第二定律，该装置可以测出动摩擦因数
弹簧测力计测量小车所受的拉力，钩码的质量不需要远小于小车质量，更无需测钩码的质量
(1)气垫导轨代替长木板，无需平衡摩擦力
(2)力传感器测量滑块所受的拉力，钩码的质量不需要远小于滑块质量，更无需测钩码的质量
(3)用光电门代替打点计时器，遮光条结合光电门测得滑块的末速度，由刻度尺读出遮光条中心初始位置与光电门之间的距离，由运动学公式求出加速度
0.2
50.618
0.33
0.482
0.40
0.403
0.50
0.317
1.00
0.152
序号
1
2
3
4
5
钩码所受重力
0.020
0.040
0.060
0.080
0.100
小车加速度
0.26
0.55
0.82
1.08
1.36
序号
6
7
8
15
钩码所受重力
0.120
0.140
0.160
……
0.300
小车加速度
1.67
1.95
2.20
……
3.92

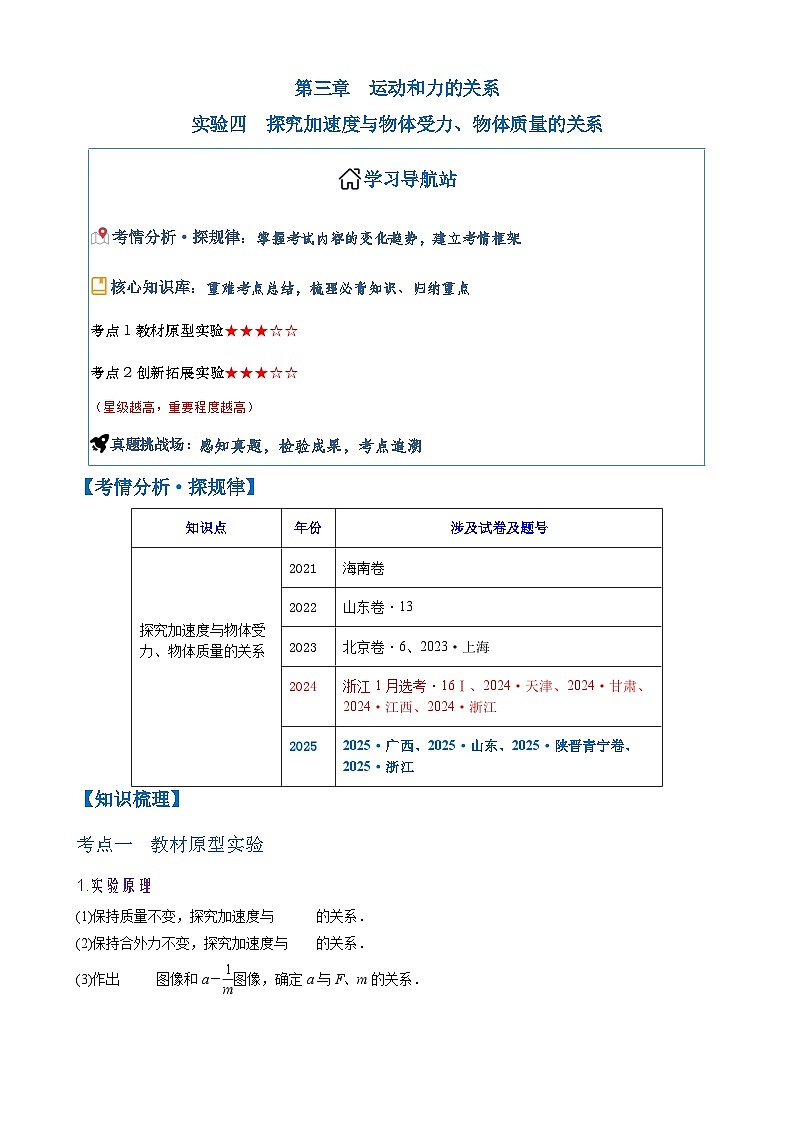

第三章 运动和力的关系
实验四 探究加速度与物体受力、物体质量的关系
【考情分析·探规律】
【知识梳理】
考点一 教材原型实验
1.实验原理
(1)保持质量不变，探究加速度与合外力的关系．
(2)保持合外力不变，探究加速度与质量的关系．
(3)作出a－F图像和a－eq \f(1,m)图像，确定a与F、m的关系．

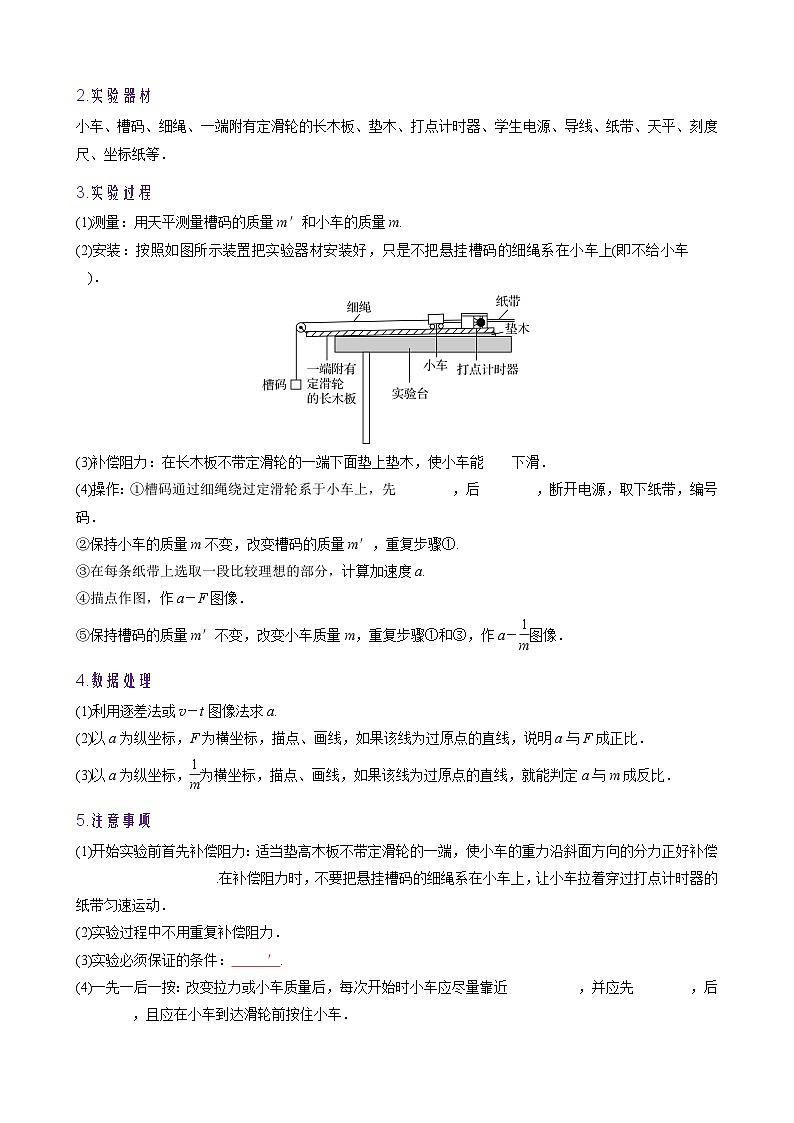

2.实验器材
小车、槽码、细绳、一端附有定滑轮的长木板、垫木、打点计时器、学生电源、导线、纸带、天平、刻度尺、坐标纸等．
3.实验过程
(1)测量：用天平测量槽码的质量m′和小车的质量m.
(2)安装：按照如图所示装置把实验器材安装好，只是不把悬挂槽码的细绳系在小车上(即不给小车牵引力)．
(3)补偿阻力：在长木板不带定滑轮的一端下面垫上垫木，使小车能匀速下滑．
(4)操作：①槽码通过细绳绕过定滑轮系于小车上，先接通电源，后放开小车，断开电源，取下纸带，编号码．
②保持小车的质量m不变，改变槽码的质量m′，重复步骤①.
③在每条纸带上选取一段比较理想的部分，计算加速度a.
④描点作图，作a－F图像．
⑤保持槽码的质量m′不变，改变小车质量m，重复步骤①和③，作a－eq \f(1,m)图像．
4.数据处理
(1)利用逐差法或v－t图像法求a.
(2)以a为纵坐标，F为横坐标，描点、画线，如果该线为过原点的直线，说明a与F成正比．
(3)以a为纵坐标，eq \f(1,m)为横坐标，描点、画线，如果该线为过原点的直线，就能判定a与m成反比．
5.注意事项
(1)开始实验前首先补偿阻力：适当垫高木板不带定滑轮的一端，使小车的重力沿斜面方向的分力正好补偿小车和纸带受到的阻力.在补偿阻力时，不要把悬挂槽码的细绳系在小车上，让小车拉着穿过打点计时器的纸带匀速运动．
(2)实验过程中不用重复补偿阻力．
(3)实验必须保证的条件：m≫m′.
(4)一先一后一按：改变拉力或小车质量后，每次开始时小车应尽量靠近打点计时器，并应先接通电源，后释放小车，且应在小车到达滑轮前按住小车．

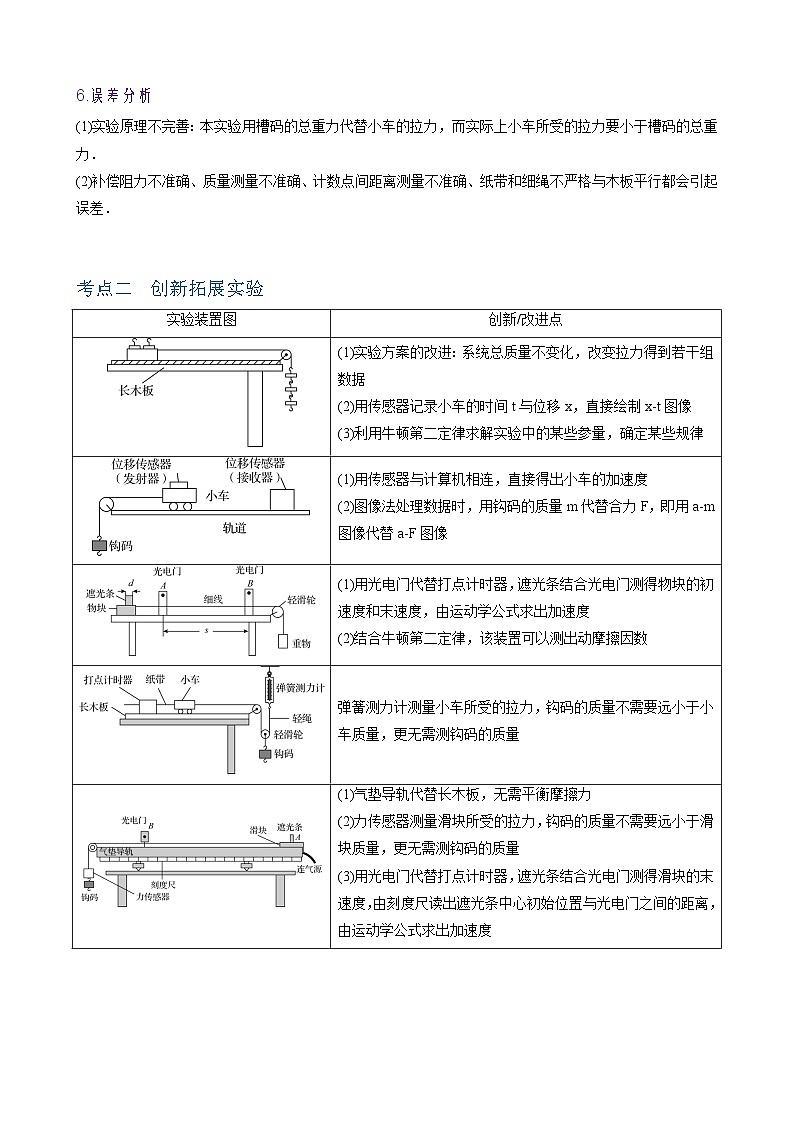

6.误差分析
(1)实验原理不完善：本实验用槽码的总重力代替小车的拉力，而实际上小车所受的拉力要小于槽码的总重力．
(2)补偿阻力不准确、质量测量不准确、计数点间距离测量不准确、纸带和细绳不严格与木板平行都会引起误差．
考点二 创新拓展实验
【真题挑战】
1．（2025·广西·高考真题）在用如图甲的装置做“探究加速度与力、质量的关系”实验中：
(1)探究小车加速度与小车所受拉力的关系时，需保持小车（含加速度传感器，下同）质量不变，这种实验方法是 。
(2)实验时，调节定滑轮高度，使连接小车的细绳与轨道平面保持 。
(3)由该装置分别探究M、N两车加速度a和所受拉力F的关系，获得图像如图乙，通过图乙分析实验是否需要补偿阻力（即平衡阻力）。如果需要，说明如何操作；如果不需要，说明理由。
(4)悬挂重物让M、N两车从静止释放经过相同位移的时间比为n，两车均未到达轨道末端，则两车加速度之比 。
【答案】(1)控制变量法
(2)平行
(3)需要；撤出细绳连接的力传感器和重物，将木板左端用垫块垫起适当高度，使小车能沿木板匀速下滑。
(4)
【详解】（1）在探究小车加速度与小车所受拉力的关系时，需保持小车（含加速度传感器）质量不变，这种实验方法是控制变量法。
（2）实验时，为使小车受到的合外力等于细绳的拉力，要调节定滑轮高度，使连接小车的细绳与轨道平面保持平行，保证细绳对小车的拉力方向与小车运动方向一致，减小实验误差。
（3）由图乙可知，当拉力F为某一值时才产生加速度，说明小车受到摩擦力，需要补偿阻力。补偿方法：撤出细绳连接的力传感器和重物，将木板左端用垫块垫起适当高度，使小车能沿木板匀速下滑。
（4）两车均从静止释放，都做初速度为零的匀加速直线运动，根据匀变速直线运动的位移公式
可知
因为
联立解得
2．（2025·山东·高考真题）某小组采用如图甲所示的装置验证牛顿第二定律，部分实验步骤如下：
(1)将两光电门安装在长直轨道上，选择宽度为d的遮光片固定在小车上，调整轨道倾角，用跨过定滑轮的细线将小车与托盘及砝码相连。选用 （填“5.00”或“1.00”）的遮光片，可以较准确地测量遮光片运动到光电门时小车的瞬时速度。
(2)将小车自轨道右端由静止释放，从数字毫秒计分别读取遮光片经过光电门1、光电门2时的速度、，以及从遮光片开始遮住光电门1到开始遮住光电门2的时间，计算小车的加速度 （结果保留2位有效数字）。
(3)将托盘及砝码的重力视为小车受到的合力F，改变砝码质量，重复上述步骤，根据数据拟合出图像，如图乙所示。若要得到一条过原点的直线，实验中应 （填“增大”或“减小”）轨道的倾角。
(4)图乙中直线斜率的单位为 （填“”或“”）。
【答案】(1)1.00
(2)
(3)增大
(4)
【详解】（1）实验用遮光片通过光电门的平均速度代替瞬时速度，遮光片宽度越小，代替时的误差越小，故为较准确地测量遮光片运动到光电门时小车的瞬时速度，选择宽度较小的的遮光片；
（2）根据加速度的定义式可得
（3）根据图像可知当有一定大小的外力F时此时小车的加速度仍为零，可知平衡摩擦力不足，若要得到一条过原点的直线，需要平衡摩擦力，故实验中应增大轨道的倾角；
（4）图乙中直线斜率为，根据可知直线斜率的单位为。
3．（2025·陕晋青宁卷·高考真题）下图为探究加速度与力、质量关系的部分实验装置。
(1)实验中应将木板 （填“保持水平”或“一端垫高”）。
(2)为探究加速度a与质量m的关系，某小组依据实验数据绘制的图像如图所示，很难直观看出图线是否为双曲线。如果采用作图法判断a与m是否成反比关系，以下选项可以直观判断的有_________。（多选，填正确答案标号）
A．图像B．图像C．图像D．图像
(3)为探究加速度与力的关系，在改变作用力时，甲同学将放置在实验桌上的槽码依次放在槽码盘上；乙同学将事先放置在小车上的槽码依次移到槽码盘上，在其他实验操作相同的情况下， （填“甲”或“乙”）同学的方法可以更好地减小误差。
【答案】(1)一端垫高
(2)AC
(3)乙
【详解】（1）实验需补偿阻力，消除木板对小车的阻力的影响，应将木板一端垫高，使小车在无拉力时能匀速运动。
（2）A.作出图像，可以将图像“化曲为直”，便于判断，a与m是否成反比关系，故A正确；
B．作出图像，无法体现a与m是否成反比关系，故B错误；
C．作出图像，若a与m是成反比关系，有为定值，则图像是一条平行与横轴的直线，可见解判断a与m是否成反比关系，故C正确；
D．作出图像，无法体现a与m是否成反比关系，故D错误。
故选AC。
（3）甲同学的方法中，槽码依次放在槽码盘上，小车质量M不变，拉力（m为槽码总质量），但随着m增大，不满足条件，拉力与mg偏差增大，误差变大；乙同学的方法中，将小车上的槽码移到槽码盘上，总质量不变（M为小车质量，m为槽码质量），拉力（当时近似，但实际总质量不变），拉力更接近理论值，系统误差更小，故乙同学方法更好。
4．（2025·浙江·高考真题）“探究加速度与力、质量的关系”的实验装置如图所示。
(1)如图是某次实验中得到的纸带的一部分。每5个连续打出的点为一个计数点，电源频率为，打下计数点3时小车速度为 （保留三位有效数字）。
(2)下列说法正确的是_____（多选）
A．改变小车总质量，需要重新补偿阻力
B．将打点计时器接到输出电压为的交流电源上
C．调节滑轮高度，使牵引小车的细线跟长木板保持平行
D．小车应尽量靠近打点计时器，并应先接通电源，后释放小车
(3)改用如图1所示的气垫导轨进行实验。气垫导轨放在水平桌面上并调至水平，滑块在槽码的牵引下先后通过两个光电门，配套的数字计时器记录了遮光条通过光电门1、2的遮光时间分别为，测得两个光电门间距为x，用游标卡尺测量遮光条宽度d，结果如图2所示，其读数 mm，则滑块加速度 （用题中所给物理量符号表示）。
【答案】(1)0.390
(2)CD
(3) 10.00
【详解】（1）相邻计数点间的时间间隔T=0.1s打计数点3时的速度
（2）A．平衡摩擦力时满足
两边质量消掉，改变小车质量时不需要重新平衡摩擦力，选项A错误；
B．电火花计时器需要接220V交流电源，选项B错误；
C．调节滑轮高度，使牵引小车的细线根长木板保持平行，选项C正确；
D．小车应尽量接近打点计时器，并应该先接通电源后释放小车，以充分利用纸带，选项D正确。
故选CD。
（3）[1]遮光条宽度d=10mm+0.05mm×0=10.00mm
[2]经过两光电门时的速度分别为
根据
解得
5．（2024·天津·高考真题）某同学用图示装置探究加速度与力的关系。
(1)为补偿打点计时器对小车的阻力及其他阻力，调节木板倾角，使小车在不挂槽码时运动，并打出纸带进行检验，下图中能表明补偿阻力恰当的是_________；
A．B．
C．D．
(2)某次实验得到一条纸带，部分计数点如下图所示（每相邻两个计数点间还有4个点，图中未画出），测得。已知打点计时器所接交流电源频率为，则小车的加速度 （要求充分利用测量数据，结果保留两位有效数字）；
(3)该同学将一个可以直接测出绳子拉力的传感器安装在小车上，小车和传感器总质量为。按要求补偿阻力后，该同学共进行了四次实验，悬挂的槽码质量依次为处理数据时，用两种方式得到小车（含传感器）受到的合力，一种将槽码所受重力当作合力、另一种将传感器示数当作合力，则这两种方式得到的合力差异最大时，槽码质量为 g。
【答案】(1)B
(2)0.51
(3)40
【详解】（1）若补偿摩擦力恰当，则小车应该匀速运动，打出的纸带应该点迹均匀分布，故选B。
（2）每相邻两个计数点间还有4个点未画出，可知T=0.1s；小车的加速度
（3）根据牛顿第二定律，对砝码
mg-T=ma
对小车
T=Ma
可得
则当m较小时传感器的示数越接近与砝码的重力mg；m越大，则传感器的示数与砝码重力的差异越大，即这两种方式得到的合力差异最大时，槽码质量为40g。
6．（2024·甘肃·高考真题）用图1所示实验装置探究外力一定时加速度与质量的关系。
(1)以下操作正确的是______（单选，填正确答案标号）。
A．使小车质量远小于槽码质量B．调整垫块位置以补偿阻力
C．补偿阻力时移去打点计时器和纸带D．释放小车后立即打开打点计时器
(2)保持槽码质量不变，改变小车上砝码的质量，得到一系列打点纸带。其中一条纸带的计数点如图2所示，相邻两点之间的距离分别为，时间间隔均为T。下列加速度算式中，最优的是______（单选，填正确答案标号）。
A．
B．
C．
D．
(3)以小车和砝码的总质量M为横坐标，加速度的倒数为纵坐标，甲、乙两组同学分别得到的图像如图3所示。
由图可知，在所受外力一定的条件下，a与M成 （填“正比”或“反比”）；甲组所用的 （填“小车”、“砝码”或“槽码”）质量比乙组的更大。
【答案】(1)B
(2)D
(3) 反比 槽码
【详解】（1）A．为了使小车所受的合外力大小近似等于槽码的总重力，故应使小车质量远大于槽码质量，故A错误；
B．为了保证小车所受细线拉力等于小车所受合力，则需要调整垫块位置以补偿阻力，也要保持细线和长木板平行，故B正确；
C．补偿阻力时不能移去打点计时器和纸带，需要通过纸带上点迹是否均匀来判断小车是否做匀速运动，故C错误；
D．根据操作要求，应先打开打点计时器再释放小车，故D错误。
故选B。
（2）根据逐差法可知
联立可得小车加速度表达式为
故选D。
（3）[1]根据图像可知与M成正比，故在所受外力一定的条件下，a与M成反比；
[2]设槽码的质量为m，则由牛顿第二定律
化简可得
故斜率越小，槽码的质量m越大，由图可知甲组所用的槽码质量比乙组的更大。
7．（2024·江西·高考真题）某小组探究物体加速度与其所受合外力的关系。实验装置如图（a）所示，水平轨道上安装两个光电门，小车上固定一遮光片，细线一端与小车连接，另一端跨过定滑轮挂上钩码。
（1）实验前调节轨道右端滑轮高度，使细线与轨道平行，再适当垫高轨道左端以平衡小车所受摩擦力。
（2）小车的质量为。利用光电门系统测出不同钩码质量m时小车加速度a。钩码所受重力记为F，作出图像，如图（b）中图线甲所示。
（3）由图线甲可知，F较小时，a与F成正比；F较大时，a与F不成正比。为了进一步探究，将小车的质量增加至，重复步骤（2）的测量过程，作出图像，如图（b）中图线乙所示。
（4）与图线甲相比，图线乙的线性区间 ，非线性区间 。再将小车的质量增加至，重复步骤（2）的测量过程，记录钩码所受重力F与小车加速度a，如表所示（表中第组数据未列出）。
（5）请在图（b）中补充描出第6至8三个数据点，并补充完成图线丙 。
（6）根据以上实验结果猜想和推断：小车的质量 时，a与F成正比。结合所学知识对上述推断进行解释： 。
【答案】 较大 较小 远大于钩码质量 见解析
【详解】（4）[1][2]由题图（b）分析可知，与图线甲相比，图线之的线性区间较大，非线性区间较小；
（5）[3]在坐标系中进行描点，结合其他点用平滑的曲线拟合，使尽可能多的点在线上，不在线上的点均匀分布在线的两侧，如下图所示
（6）[4][5]设绳子拉力为，对钩码根据牛顿第二定律有
对小车根据牛顿第二定律有
联立解得
变形得
当时，可认为
则
即a与F成正比。
8．（2024·浙江·高考真题）如图1所示是“探究加速度与力、质量的关系”的实验装置。
（1）该实验中同时研究三个物理量间关系是很困难的，因此我们采用的研究方法是 ；
A．放大法 B．控制变量法 C．补偿法
（2）该实验过程中操作正确的是 ；
A．补偿阻力时小车未连接纸带
B．先接通打点计时器电源，后释放小车
C．调节滑轮高度使细绳与水平桌面平行
（3）在小车质量 （选填“远大于”或“远小于”）槽码质量时，可以认为细绳拉力近似等于槽码的重力。上述做法引起的误差为 （选填“偶然误差”或“系统误差”）。为减小此误差，下列可行的方案是 ；
A．用气垫导轨代替普通导轨，滑块代替小车
B．在小车上加装遮光条，用光电计时系统代替打点计时器
C．在小车与细绳之间加装力传感器，测出小车所受拉力大小
（4）经正确操作后获得一条如图2所示的纸带，建立以计数点0为坐标原点的x轴，各计数点的位置坐标分别为0、、、。已知打点计时器的打点周期为T，则打计数点5时小车速度的表达式 ；小车加速度的表达式是 。
A． B． C．
【答案】 B B 远大于 系统误差 C A
【详解】（1）[1]该实验中同时研究三个物理量间关系是很困难的，因此我们可以控制其中一个物理量不变，研究另外两个物理量之间的关系，即采用了控制变量法。
故选B。
（2）[2]A．补偿阻力时小车需要连接纸带，一方面是需要连同纸带所受的阻力一并平衡，另外一方面是通过纸带上的点间距判断小车是否在长木板上做匀速直线运动，故A错误；
B．由于小车速度较快，且运动距离有限，打出的纸带长度也有限，为了能在长度有限的纸带上尽可能多地获取间距适当的数据点，实验时应先接通打点计时器电源，后释放小车，故B正确；
C．为使小车所受拉力与速度同向，应调节滑轮高度使细绳与长木板平行，故C错误。
故选B。
（3）[3]设小车质量为M，槽码质量为m。对小车和槽码根据牛顿第二定律分别有
联立解得
由上式可知在小车质量远大于槽码质量时，可以认为细绳拉力近似等于槽码的重力。
[4]上述做法引起的误差是由于实验方法或原理不完善造成的，属于系统误差。
[5]该误差是将细绳拉力用槽码重力近似替代所引入的，不是由于车与木板间存在阻力（实验中已经补偿了阻力）或是速度测量精度低造成的，为减小此误差，可在小车与细绳之间加装力传感器，测出小车所受拉力大小。
故选C。
（4）[6]相邻两计数点间的时间间隔为
打计数点5时小车速度的表达式为
[7]根据逐差法可得小车加速度的表达式是
故选A。
9．（2023·上海·高考真题）如图所示，是某小组同学“用DIS研究加速度与力的关系”的实验装置，实验过程中可近似认为钩码受到的总重力等于小车所受的拉力。先测出钩码所受的重力为G，之后改变绳端的钩码个数，小车每次从同一位置释放，测出挡光片通过光电门的时间Δt。
(1)实验中 （选填“必须”或“不必”）测出小车质量m车。
(2)为完成实验还需要测量 和 。
(3)实际小车受到的拉力小于钩码的总重力，原因是 。
(4)若导轨保持水平，滑轮偏低导致细线与轨道不平行，则细线平行时加速度a1，与不平行时加速度a2相比，a1 （选填“大于”“小于”或“等于”）a2。
【答案】(1)不必
(2) 小车释放点到光电门的距离x 挡光片的宽度d
(3)见解析
(4)大于
【详解】（1）[1]实验研究加速度与力的关系，加速度与合力成正比关系，只需控制小车质量不变即可，无须测出小车的质量。
（2）[1][2]小车经过光电门的速度为
由运动学公式
2ax=v2
联立可得小车的加速度
a=
所以需要测量小车释放点到光电门的距离x和挡光片的宽度d。
（3）[1]钩码在重力和拉力作用下向下做匀加速运动，加速度方向竖直向下，根据牛顿第二定律可知绳子对钩码的拉力小于钩码的重力，而绳子对钩码的拉力大小等于绳子对小车拉力的大小，所以实际小车受到的拉力小于钩码的总重力。
（4）[1]本实验忽略摩擦力的影响时，细线与轨道平行时
T=ma1
若滑轮偏低导致细线与轨道不平行，受力方向如图所示
由牛顿第二定律有
Tcs β=ma2
所以
a1>a2
学习导航站
考情分析·探规律：掌握考试内容的变化趋势，建立考情框架
核心知识库：重难考点总结，梳理必背知识、归纳重点
考点1教材原型实验★★★☆☆
考点2创新拓展实验★★★☆☆
（星级越高，重要程度越高）
真题挑战场：感知真题，检验成果，考点追溯
知识点
年份
涉及试卷及题号
探究加速度与物体受力、物体质量的关系
2021
海南卷
2022
山东卷·13
2023
北京卷·6、2023·上海
2024
浙江1月选考·16Ⅰ、2024·天津、2024·甘肃、2024·江西、2024·浙江
2025
2025·广西、2025·山东、2025·陕晋青宁卷、
2025·浙江
实验装置图
创新/改进点
(1)实验方案的改进：系统总质量不变化，改变拉力得到若干组数据
(2)用传感器记录小车的时间t与位移x，直接绘制x-t图像
(3)利用牛顿第二定律求解实验中的某些参量，确定某些规律
(1)用传感器与计算机相连，直接得出小车的加速度
(2)图像法处理数据时，用钩码的质量m代替合力F，即用a-m图像代替a-F图像
(1)用光电门代替打点计时器，遮光条结合光电门测得物块的初速度和末速度，由运动学公式求出加速度
(2)结合牛顿第二定律，该装置可以测出动摩擦因数
弹簧测力计测量小车所受的拉力，钩码的质量不需要远小于小车质量，更无需测钩码的质量
(1)气垫导轨代替长木板，无需平衡摩擦力
(2)力传感器测量滑块所受的拉力，钩码的质量不需要远小于滑块质量，更无需测钩码的质量
(3)用光电门代替打点计时器，遮光条结合光电门测得滑块的末速度，由刻度尺读出遮光条中心初始位置与光电门之间的距离，由运动学公式求出加速度
0.2
50.618
0.33
0.482
0.40
0.403
0.50
0.317
1.00
0.152
序号
1
2
3
4
5
钩码所受重力
0.020
0.040
0.060
0.080
0.100
小车加速度
0.26
0.55
0.82
1.08
1.36
序号
6
7
8
15
钩码所受重力
0.120
0.140
0.160
……
0.300
小车加速度
1.67
1.95
2.20
……
3.92
