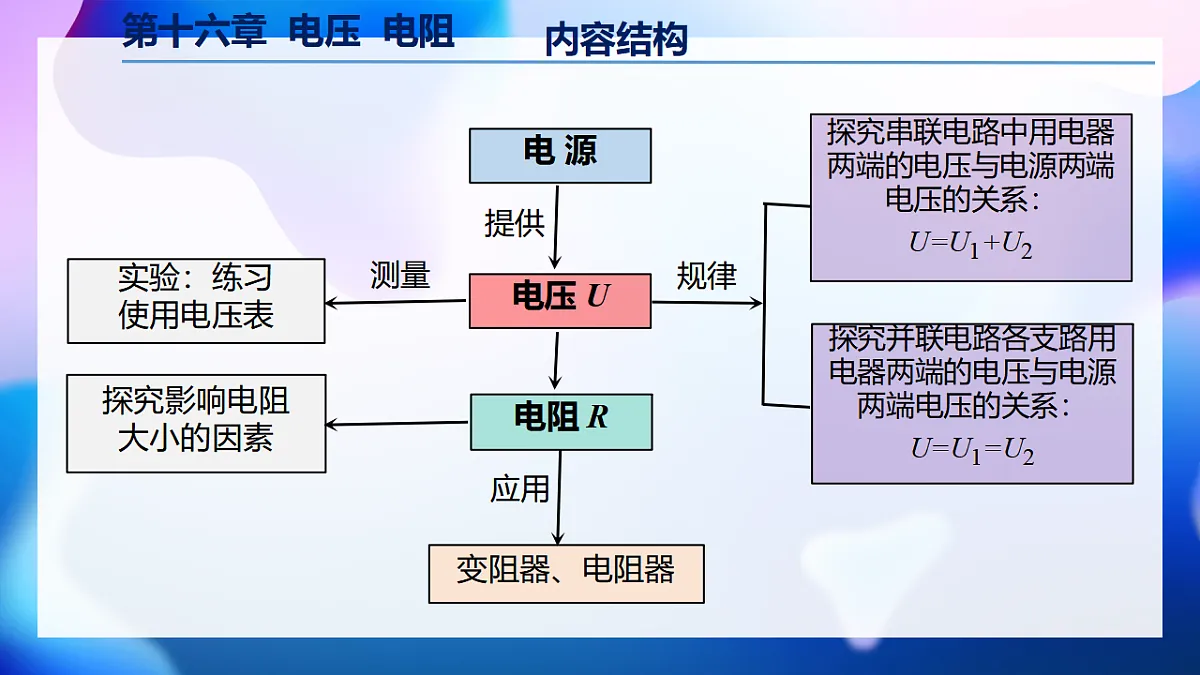

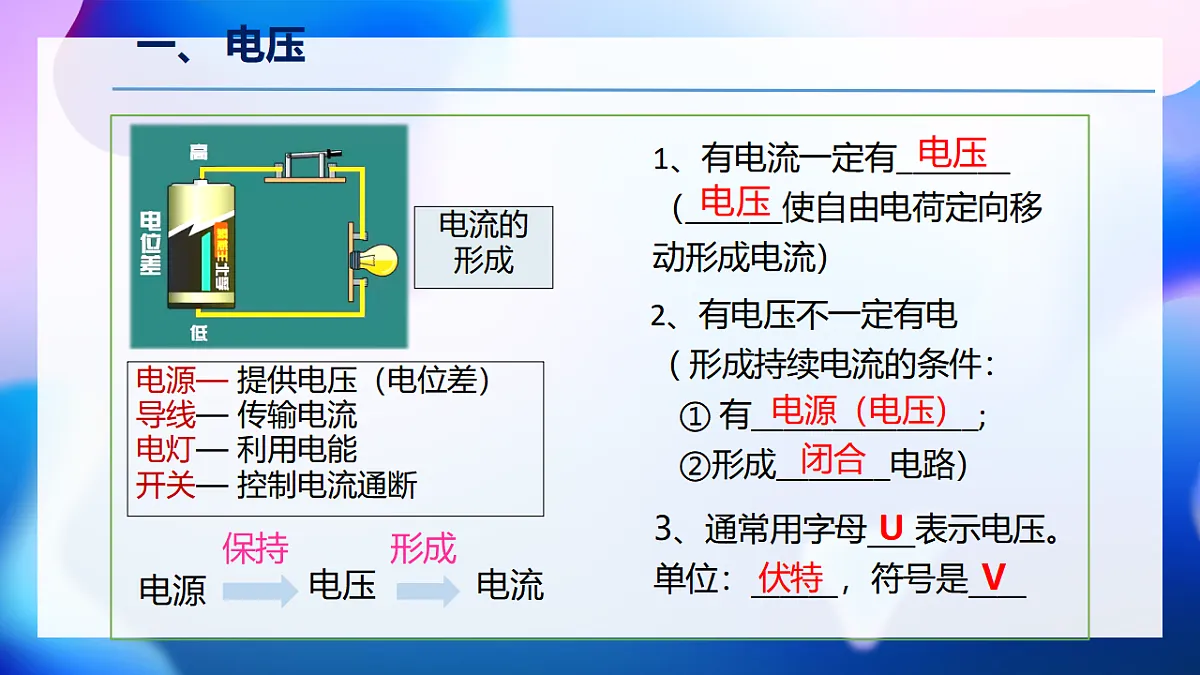

第十六章 电压 电阻 （复习与提高）2025CLICK HERE TO ADD A TITLE内容结构第十六章 电压 电阻2、有电压不一定有电（ 形成持续电流的条件： ① 有______________; ②形成_______电路）1、有电流一定有_______（______使自由电荷定向移动形成电流）一、 电压电源电压电流3、通常用字母     表示电压。单位：______，符号是____电压U伏特V电压电源（电压）闭合一、 电压下列估测的数据中，最不符合实际的是（　　） A．一节干电池的电压约为1.5V B．我国特高压输电的电压为10 V C．我国家庭电路的电压为220V D．人体安全电压应该小于36VB二、电压的测量1、电压表要并联在被测电路两端2、正进负出3、电压表不能测既有电源又有用电器的电压测的是____的电压Ⓥ测的是____的电压Ⓥ 测的是______的电压Ⓥ测的是_____的电压ⓋL2L1电源L1二、电压的测量电压表使用问题与处理正负接线柱接反闭合开关后闭合开关前指针未调零量程太大/电压太小量程太小/电压太大问题：处理：问题：处理：问题：处理：问题：处理：调零调换正负接线换用更小量程换更大量程闭合开关后闭合开关后实验一： 串、并联电路中电压的规律电源两端电压等于各用电器两端电压之和电源两端电压与各支路用电器两端电压相等U＝U1+U2U＝U1=U2 采用_____规格的小灯泡多次测量的目的是使实验_______________，防止偶然性。不同结论具有普遍性2、单位：_______，简称_____，符号______。三、电阻1、电阻表示导体对_______________的大小，用符号___表示。电流阻碍作用RΩ欧姆欧3、分类：定值电阻可变电阻4、半导体：导电性能______________________之间。如：_________二极管（LED）、三极管、芯片、集成电路。介于导体和绝缘体在温度很低时_____________。如：远程输电。5、超导体：电阻变为零硅、锗、电阻箱、电位器：滑动变阻器调光、调速、调音、调温等四、滑动变阻器 1、原理：靠____________________ ___________改变电阻。 2、使用方法： ①要与用电器 ②要使用“ ”两个接线柱 ③开关闭合前，滑片应在滑动变阻器 （起 作用） 3、判断电阻变化情况：看下接线 柱到滑片之间的长度变化 “近下电阻变小，远下电阻变大”改变接入电路中电阻丝的长度串联一上一下最大阻值处保护电路当油量减小时，浮标下降，滑片向上移动，R增大，油量表(实质是一只电流表)的示数变小。反之，当油量增加时，浮标下降，滑片向上移动，R变小，油量表的示数变大。应用：汽车油量表实验二、影响电阻大小的因素【实验方法】（1）转换法：通过____________或_________来判断导体电阻的大小。（2）控制变量法： ①探究导体电阻与导体材料的关系：选取_______________相同的不同_____的导体； ②探究导体电阻与导体长度的关系：选取_______________相同，_____不同的导体； ③探究导体电阻与导体横截面积的关系：选取___________相同，_________不同的导体。电流表示数灯泡亮度长度、横截面积材料横截面积、材料长度长度、材料横截面积 导体的电阻与导体的________、______、___________和________有关。(1)选用导线a、b分别接入电路时，说明：_________________________________________________________(2)选用导线c、b分别接入电路时，说明：_________________________________________________________(4)选用导线b、c分别接入电路时，说明：_________________________________________________________实验二、影响电阻大小的因素在材料、横截面积相同时，导体长度越长，电阻越大在材料、长度相同时，导体横截面积越小，电阻越大在长度、横截面积相同时，导体的材料不同，电阻不同长度横截面积材料温度【结论】 根据现象判断电路故障 如图所示的电路中，闭合开关S，若电路出现下列故障，请分析可能出现的现象。 (灯泡均填发光情况，电表均选填“有”或“无”) (1)若灯L1断路，则电流表____示数，电压表____示数，灯L2________。 (2)若灯L2断路，则电流表____示数，电压表____示数，灯L1________。 (3)若灯L1短路，则电流表____示数，电压表____示数，灯L2________。 (4)若灯L2短路，则电流表____示数，电压表____示数，灯L1________。 无有不发光无无不发光有无发光有发光有【方法指导】 根据现象判断电路故障 如图所示在甲乙两个圈内选填电压表或电流表，合上开关，使两灯并联。则甲是________，乙是_________。 判断是电流表还是电压表电压表相当于_________电流表相当于_________【解析】电流表电压表断路导线一、选择题1、如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）。A．L1断路 B．L1短路C．L2断路 D．L2短路2、为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（　　）。A． B． C． D．CA3、如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（ ）A.电流表、电压表示数均变小B.电流表、电压表示数均变大C.电流表示数变大、电压表示数变小D.电压表与电流表示数的比值不变4、把一根电阻为 的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为（ ）A. B. C. D. 5、电阻R1与R2并联在电路中，通过它们的电流之比为2︰1，若将它们串联在同一电路中，则电压之比为（ ）A. 3︰1 B. 2︰1C. 1︰3D. 1︰2DAD串A和B2.46.12串2导体电流减小长度开关用电器电化学有D错误不能LC=LA+LB不变下 课
