2026年中考物理二轮复习题型突破（广东省）力学作图+课件

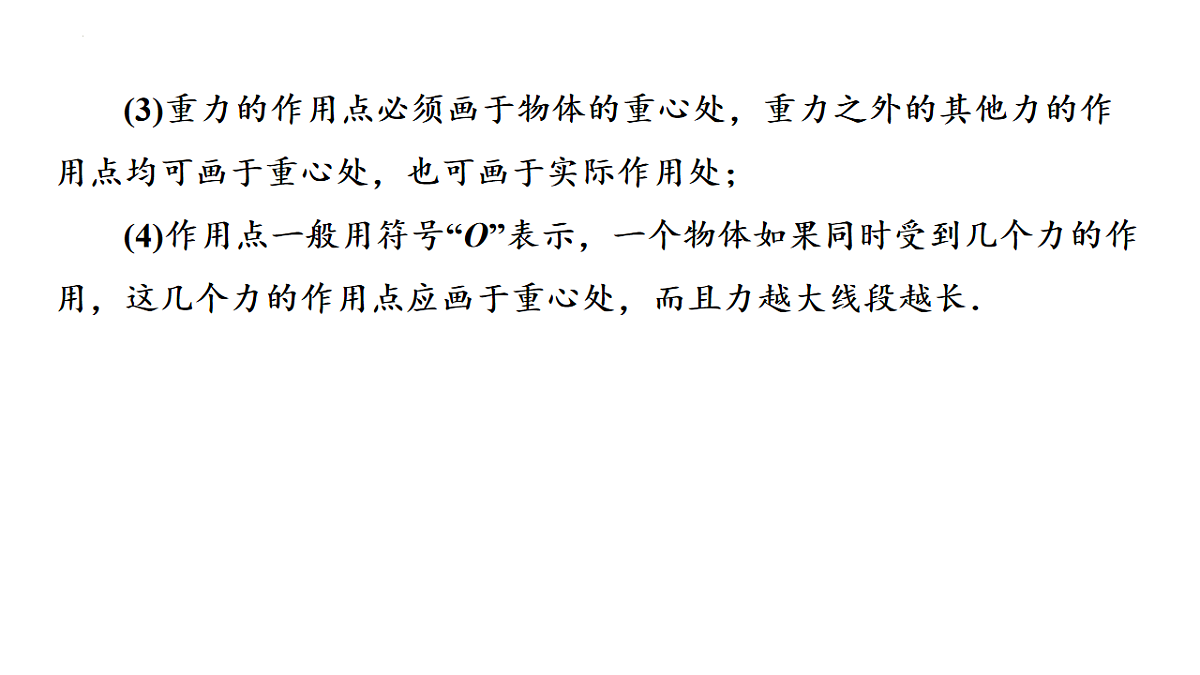

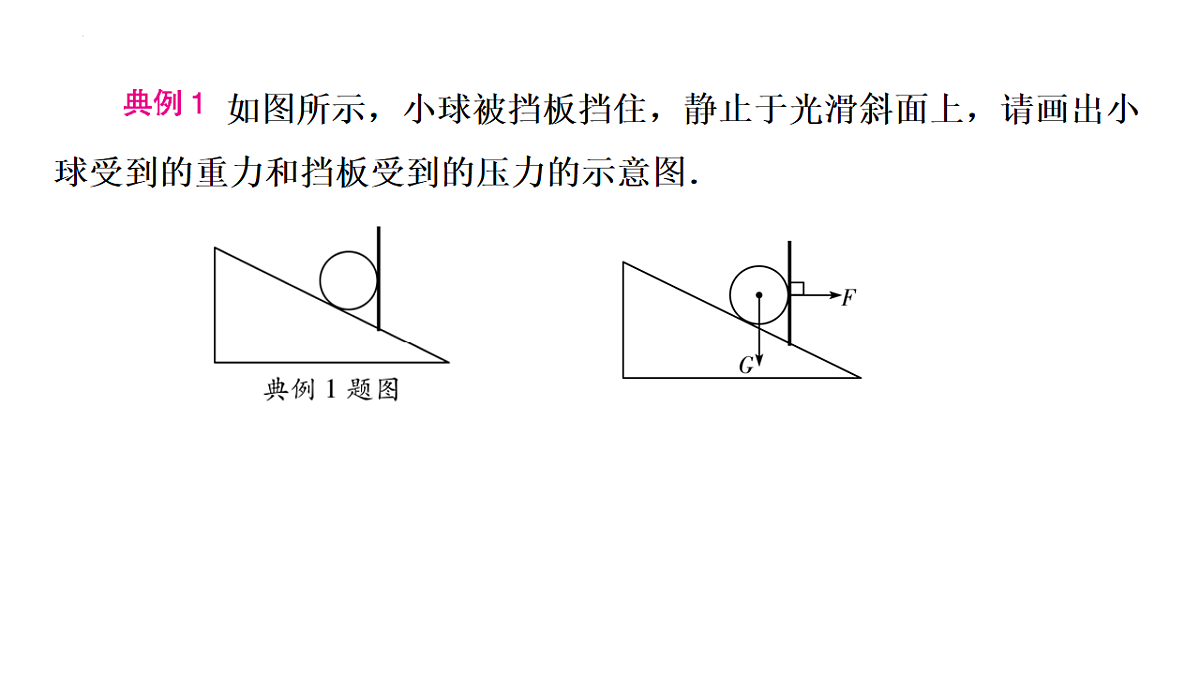

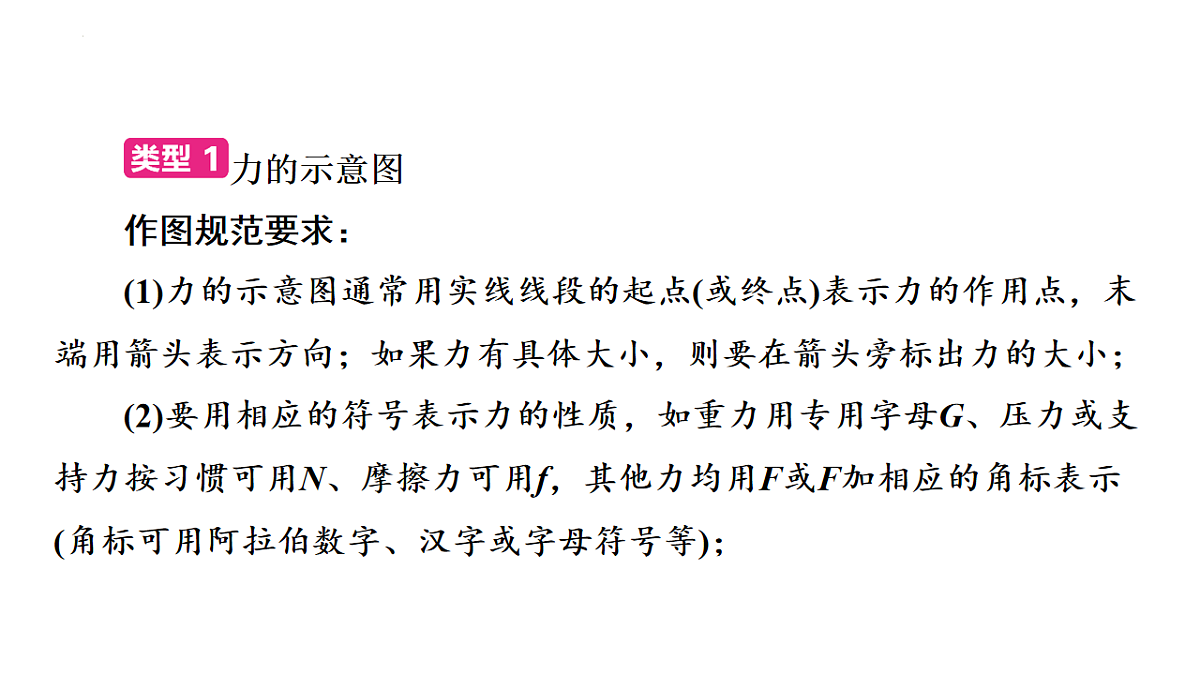

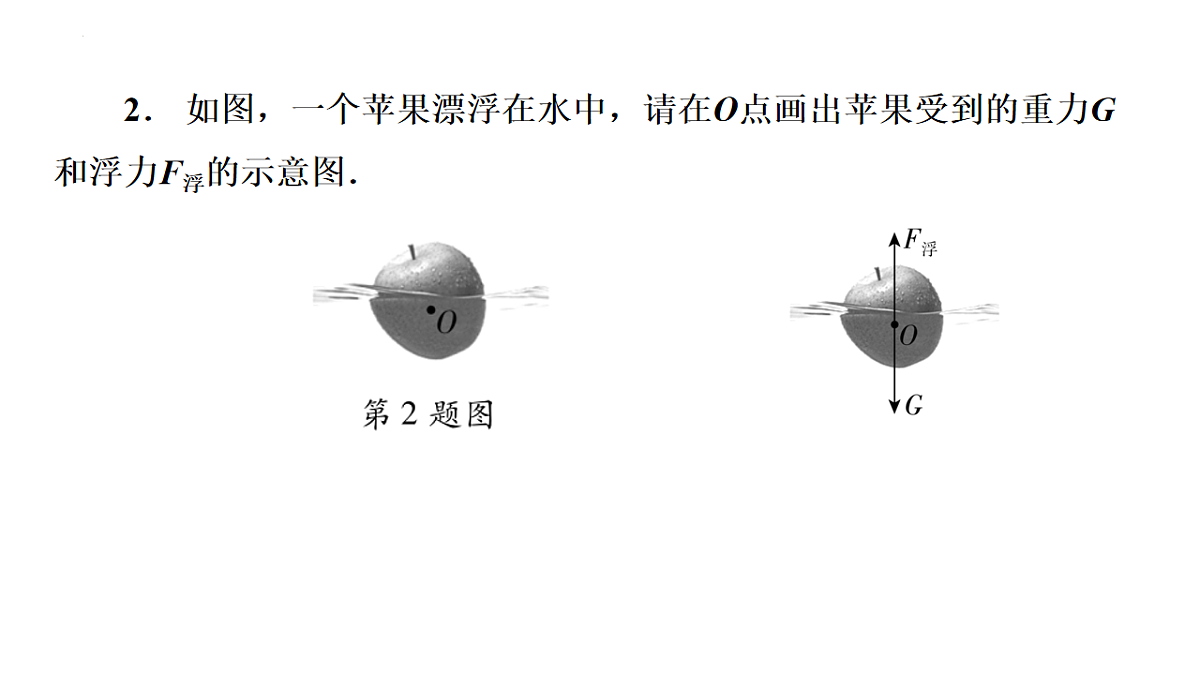

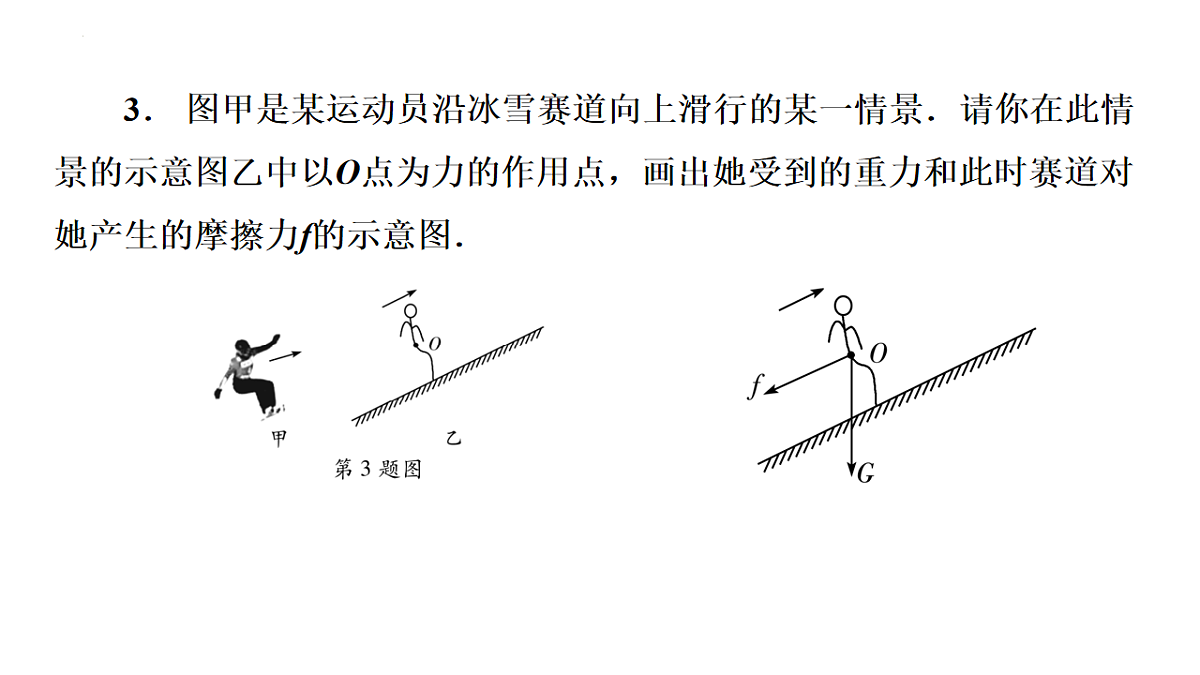

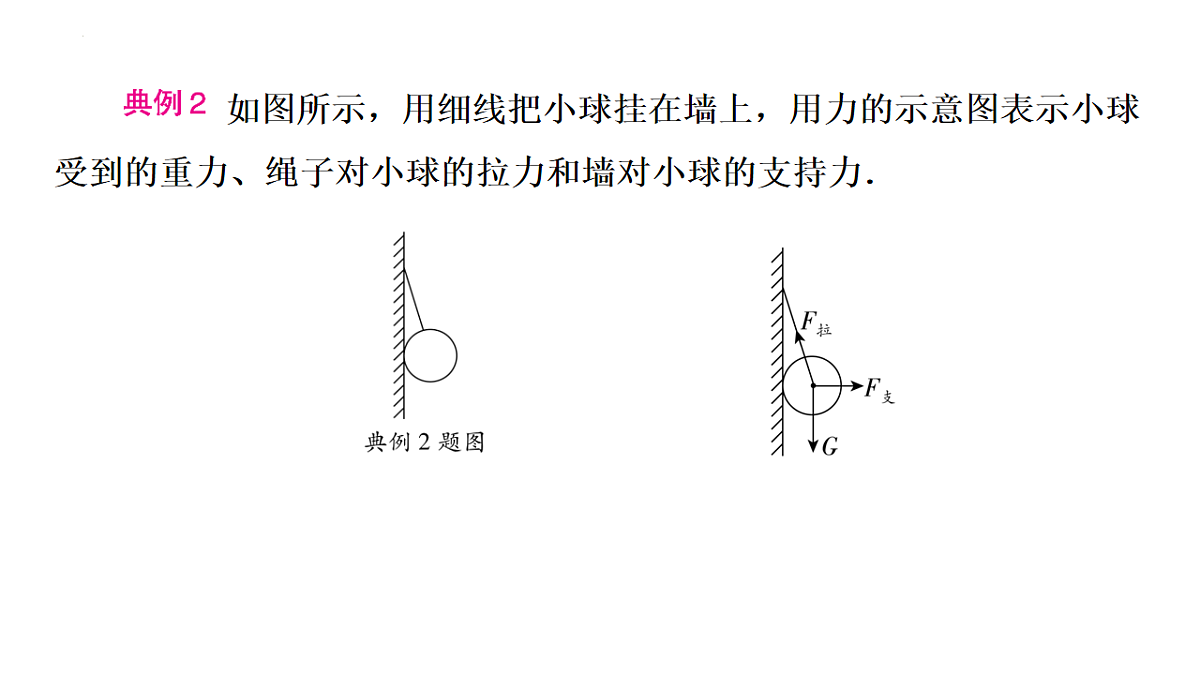

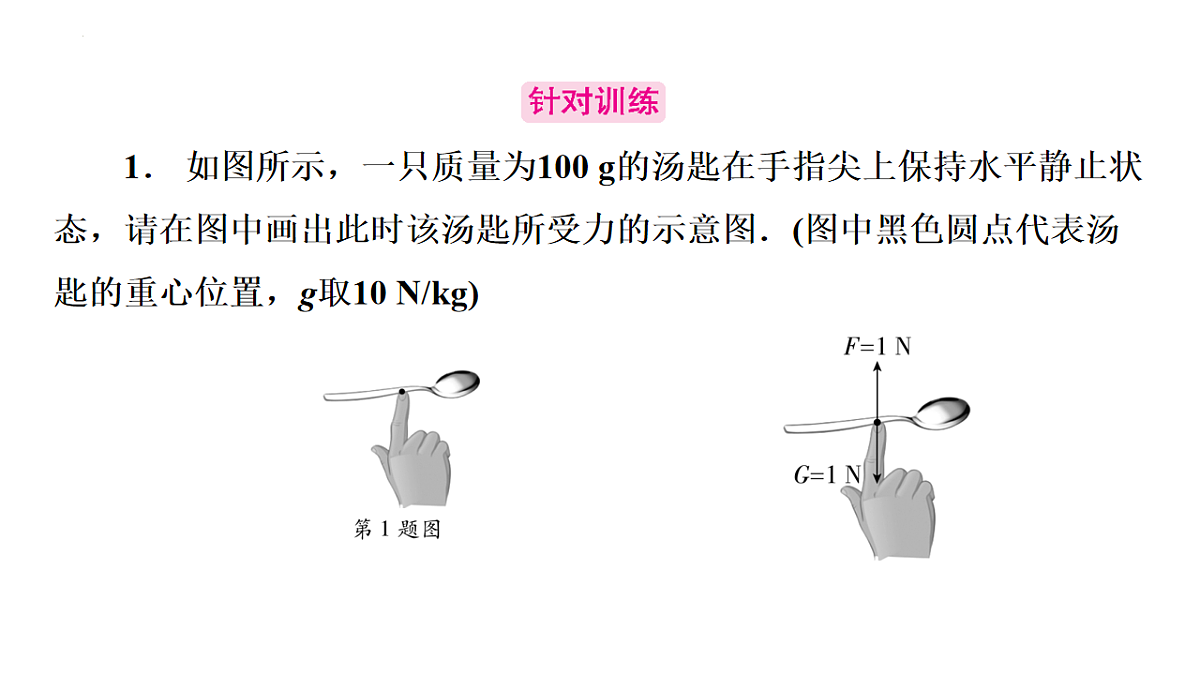

力学作图 力的示意图作图规范要求：(1)力的示意图通常用实线线段的起点(或终点)表示力的作用点，末端用箭头表示方向；如果力有具体大小，则要在箭头旁标出力的大小；(2)要用相应的符号表示力的性质，如重力用专用字母G、压力或支持力按习惯可用N、摩擦力可用f，其他力均用F或F加相应的角标表示(角标可用阿拉伯数字、汉字或字母符号等)；(3)重力的作用点必须画于物体的重心处，重力之外的其他力的作用点均可画于重心处，也可画于实际作用处；(4)作用点一般用符号“O”表示，一个物体如果同时受到几个力的作用，这几个力的作用点应画于重心处，而且力越大线段越长． 如图所示，小球被挡板挡住，静止于光滑斜面上，请画出小球受到的重力和挡板受到的压力的示意图． 如图所示，用细线把小球挂在墙上，用力的示意图表示小球受到的重力、绳子对小球的拉力和墙对小球的支持力． 1． 如图所示，一只质量为100 g的汤匙在手指尖上保持水平静止状态，请在图中画出此时该汤匙所受力的示意图．(图中黑色圆点代表汤匙的重心位置，g取10 N/kg)2． 如图，一个苹果漂浮在水中，请在O点画出苹果受到的重力G和浮力F浮的示意图．3． 图甲是某运动员沿冰雪赛道向上滑行的某一情景．请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力和此时赛道对她产生的摩擦力f的示意图．4． 传统文化 青神竹编——第二批国家级非物质文化遗产代表性项目，是流传于四川省眉山市青神县的一种古老民间工艺．如图所示，竹蜻蜓放在支架O点处静止，请画出竹蜻蜓受力的示意图． 杠杆作图作图规范要求：(1)力臂要用两端带箭头的实线或实线加大括号，或虚线加大括号表示，然后要用符号“l”加角标表示；(2)力的作用线的延长线用虚线表示；(3)力臂与力的作用线的垂直关系要用直角符号标注． 如图是古代劳动人民用桔槔汲水的简化图，请画出杠杆上A点受到的拉力F1及其力臂l1. 模型建构 图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：(1)作用在A点的最小动力F1及其力臂l1；(2)阻力F2的力臂l2. 1． (2024·长沙)为撬起大石头，小明以O为支点架好撬棒，如图所示．他在A点用最小的力撬起大石头，请画出这个力的示意图．2． 如图所示，轻质杠杆AOB能绕O点转动，杠杆左侧放一重物M，现在杠杆上施加一个以L1为动力臂的动力F1，使杠杆在水平位置平衡．①作出使杠杆平衡的动力F1的示意图；②作出重物M对杠杆压力F2的示意图．3． 模型建构 如图是指甲剪的示意图．请在图中画出杠杆ABO以O点为支点时动力F1的力臂l1和阻力F2.(忽略摩擦，保留作图痕迹)4． 如图是一种常见的夹子，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请画出作用在A点的最小动力F1，并作出阻力臂l2.5． 模型建构 图甲是打开的汽车后备箱盖，它被液压杆支撑(不计后备厢盖重)．关箱盖时，它可看作一个杠杆，图乙是其简化图，O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出：在B点关上后备箱盖的最小动力F1. 滑轮组作图作图规范要求：绕线时，线条与滑轮的接点处要相切，绳子一定要画直(绳子不能与滑轮分离)．一个滑轮只能绕一圈绳子，绳子的末端要标箭头和符号“F”表示拉力． 小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图． 1． 如图所示，用滑轮组提升物体，已知滑轮质量均为2 kg，物体重100 N，绳子能承受的最大拉力为50 N. 请画出绳子的正确绕法，并在绳的末端标出力的方向．(不考虑绳重及摩擦)2． 小明想利用如图所示的滑轮组拉着物体沿水平方向向左做匀速直线运动，请画出滑轮组最省力的绕线方式．3． 一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．
