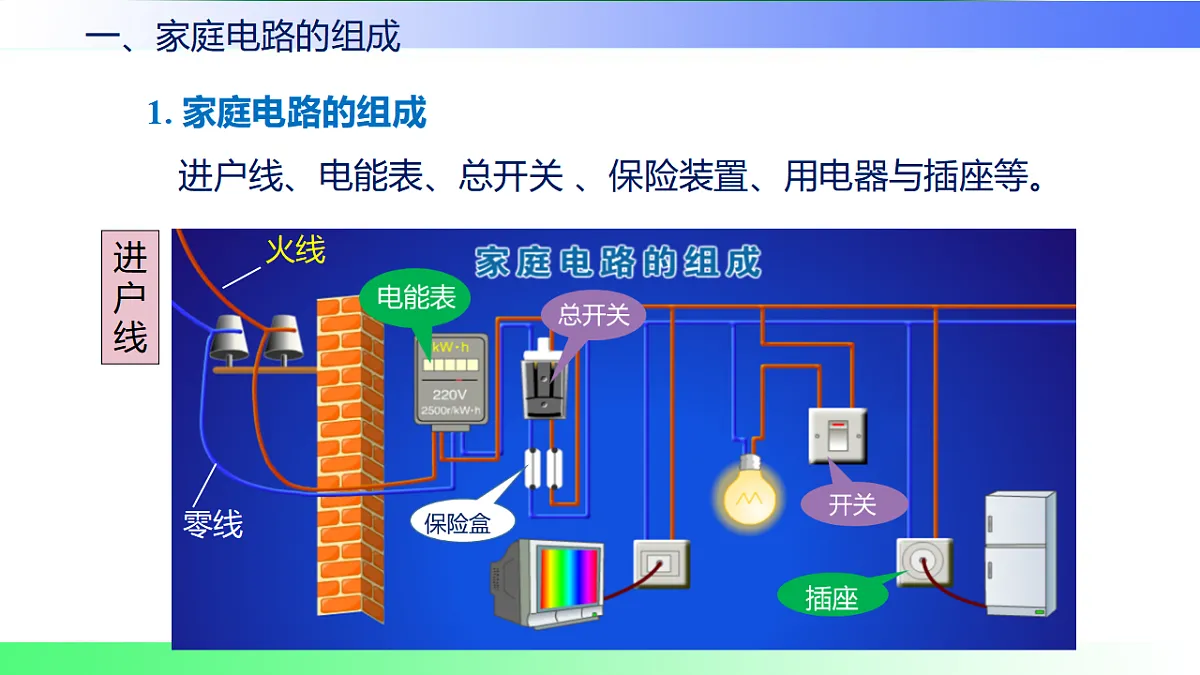

进户线、电能表、总开关 、保险装置、用电器与插座等。

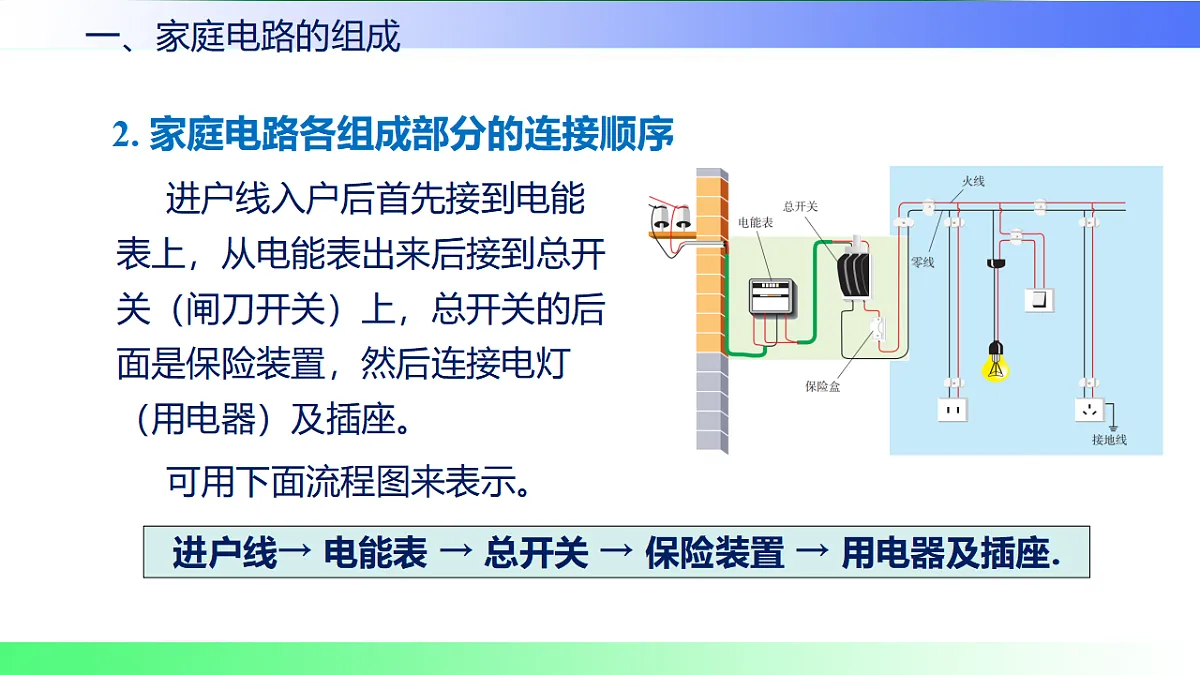

2. 家庭电路各组成部分的连接顺序
进户线入户后首先接到电能表上，从电能表出来后接到总开关（闸刀开关）上，总开关的后面是保险装置，然后连接电灯（用电器）及插座。可用下面流程图来表示。
进户线→ 电能表 → 总开关 → 保险装置 → 用电器及插座.

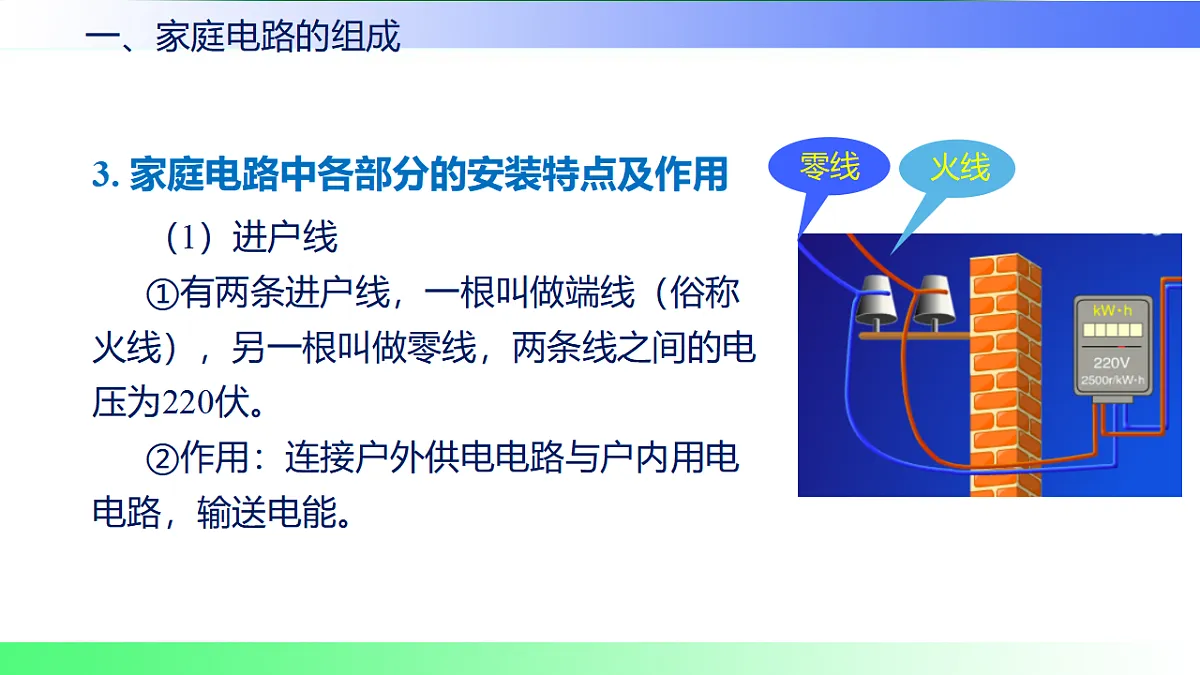

3. 家庭电路中各部分的安装特点及作用（1）进户线①有两条进户线，一根叫做端线（俗称火线），另一根叫做零线，两条线之间的电压为220伏。②作用：连接户外供电电路与户内用电电路，输送电能。

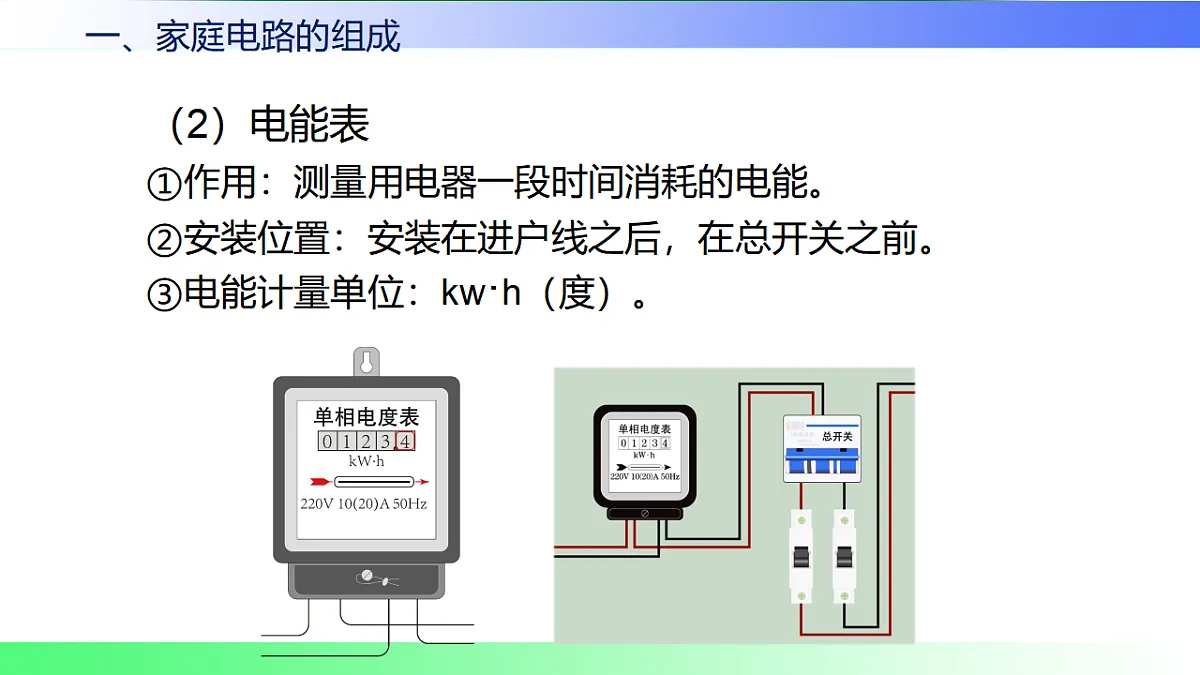

（2）电能表①作用：测量用电器一段时间消耗的电能。②安装位置：安装在进户线之后，在总开关之前。③电能计量单位：kw·h（度）。

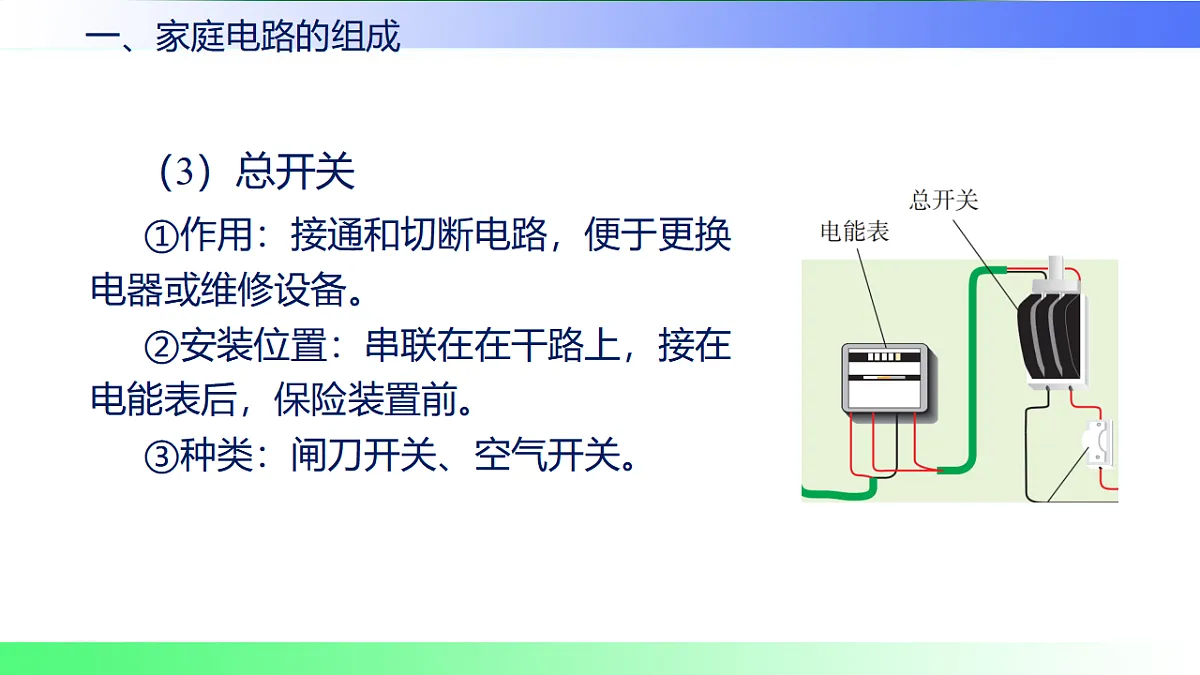

（3）总开关①作用：接通和切断电路，便于更换电器或维修设备。②安装位置：串联在在干路上，接在电能表后，保险装置前。③种类：闸刀开关、空气开关。

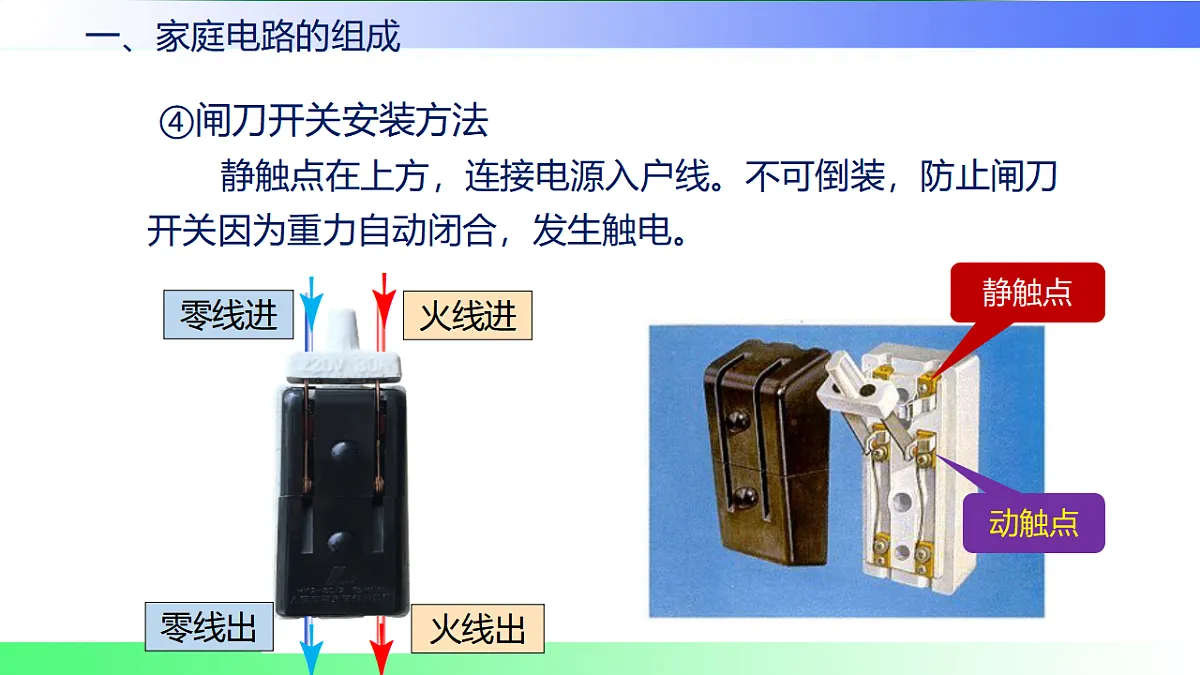

④闸刀开关安装方法 静触点在上方，连接电源入户线。不可倒装，防止闸刀开关因为重力自动闭合，发生触电。

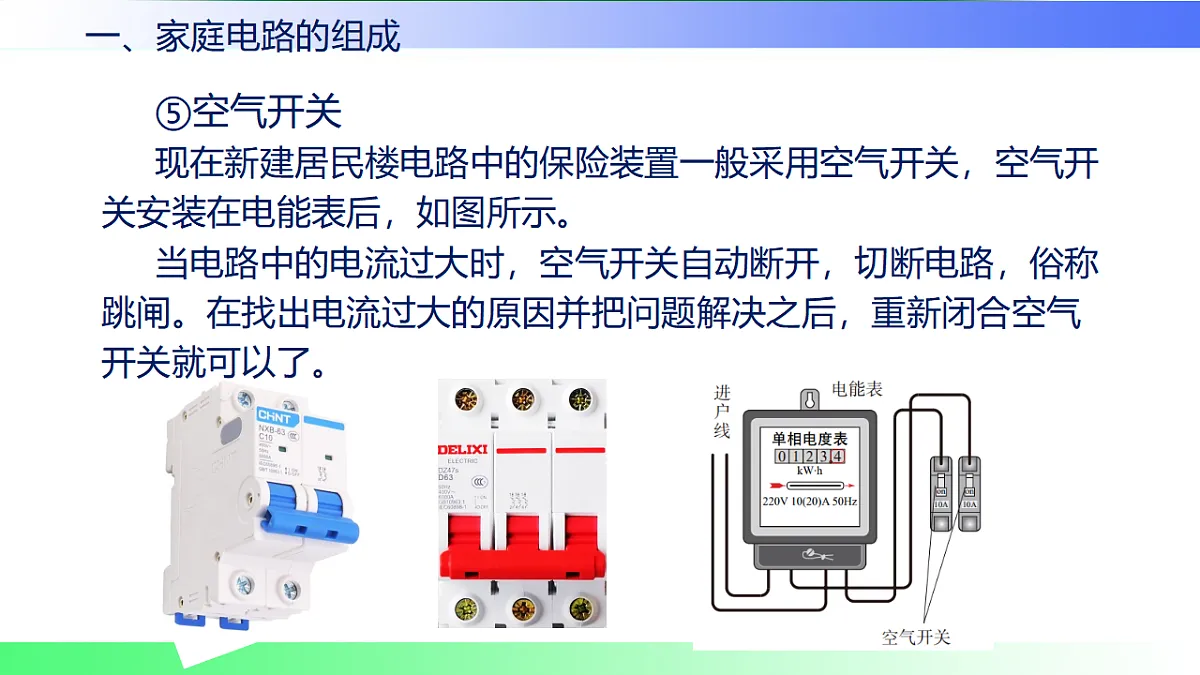

⑤空气开关现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，如图所示。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。
支路开关：与所控制的用电器串联，接在火线与被控制用电器之间，控制各支路的通断。
（4）保险装置——熔丝（也叫保险丝）①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。②材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
③保险丝的接法在插入式保险盒中，保险丝接法见左图。在闸刀开关中，保险丝的接法见右图。
④保险丝安装位置：保险丝安装在干路火线上，总开关后方。保险丝不能单独安装在零线上，原因是如果零线上保险丝熔断，则零线断路，但用电器仍连接火线，易触电。
（5）插座与用电器连接方式：插座是给用电器供电的，各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也是并联。
（6）白炽灯泡的连接
①连接方法如图所示，螺丝口灯的尾部应接在火线上，螺旋应跟零线连接。人在更换灯泡时，容易接触金属螺旋部分，由于该部分与零线相连通，所以不会发生触电事故。
②电灯与控制它的开关是串联，开关一定接在火线上。连接顺序：火线→开关→用电器→零线。
想想议议下图连接白炽灯泡的电路，有哪些不符合安装要求？
甲图中火线接在灯头的螺旋部分；乙图中火线接在灯头的螺旋部分，且开关接在零线上；丙图中开关接在零线上。
1. 火线和零线① 进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线，零线在户外就已经和大地相连。② 火线跟零线之间的电压为220V。③火线和地线间电压为220V，零线与地线间电压为0V。
（1）作用：辨别火线和零线；检查电气设备的外壳是否带电。
2. 试电笔日常生活中，触摸火线是十分危险的，所以辨别火线十分重要，如何辨别火线和零线？在生活中，我们可以用试电笔辨别火线和零线。
（2）试电笔构造由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
（3）试电笔原理 被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。如果接触的是零线，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
①为什么人手必须接触金属体笔尾？因为这样才会有电流经过人体经过大地，通过测电笔，氖管才会发光。
②为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
试电笔的电路中串联了一个阻值比较大的电阻，大约几兆欧，笔尖接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流大约（人体的电阻R取1MΩ=106Ω）
I=U/R=220V/106Ω=0.22mA 这个电流可以使氖管发光，但对人体是没有危害的。
（4）试电笔使用方法
①手拿试电笔，手指按住金属笔卡（或金属笔尾），使笔尖接触被测导线，手指千万不能碰到笔尖金属体。因为笔尖处的电压为220V，已超过了人体的安全电压。
②试电笔辨别火线与零线手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。如果氖管发光，则接触的是火线；如果氖管不发光，则接触的是零线。
③试电笔判断用电器的金属外壳是否带电除了判断零线和火线，试电笔也能判断用电器的金属外壳是否带电。使笔尖接触用电器，当用电器的金属外壳带电时，氖管会发光。
1. 三线插头和三孔插座
正常情况下，洗衣机、电冰箱等用电器的外壳不能带电，如果万一用电器的外壳与电源火线之间的绝缘损坏，则会使外壳带电，人体接触用电器就会发生触电。怎样防止人体触电呢？洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线（L），一条接零线（N），第三条标着“E”。这是为什么？
三、三线插头和漏电保护器
（1）三脚插头 原来，三脚插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
（2）三孔插座的接法左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
（3）三脚插头和三孔插座的作用
把三脚插头插入三孔插座时，就把用电器的外壳接入了大地。
原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。当用电器的外壳与电源火线之间的绝缘层损坏而使外壳带电时，三脚插头接外壳的插脚通过接地线将电流导入大地，人接触外壳不会触电。
想一想：为什么三脚插头中间的那个脚长？插插头时可以使用电器外壳先接地，拔插头时可以后离地。
在新建的楼房里，控制插座的总开关上大多还装有漏电保护器家庭电路中的漏电保护器如图所示。
（1）漏电保护器的作用当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
（2）漏电保护器原理如图所示是安装了漏电保护器的家庭电路。当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
图是现在一般标准住宅户内配电系统方框图，同学们可以想一想：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
（1）空气开关的作用 当电路中的电流超过规定大小时，空气开关会自动断开，切断电源，从而保护电路。在支路上安装空气开关，如果本支路用电器电流过大，该支路空气开关就会自动切断电路，并不影响其他支路用电器的工作。
（2）漏电保护器在电路中的作用在三孔插座中安装漏电保护器，当用电器的外壳带电时，漏电保护器就会自动断开切断电源，防止人体触电事故的发生。
2.［2024广东汕头模拟］如图所示的漫画形象地表现出插座“不堪重负”，这是因为家庭电路中接入的用电器过多会导致( )
A.电路的总电压变大B.电路的总电阻变大C.电路的总功率过大D.通过每个用电器的电流过大
3.如图所示，用电热水壶将水烧开时，溅出来的水进入插座，会引起电路发生______而发生线路故障，此时电路中的电流______（填“正常”或“过大”）。
4.如图所示，家庭电路中的灯在发光。①把连接灯的两根导线直接连通；②把连接插座的两根导线直接连通；③把连接开关的两根导线直接连通。其中会电流过大引起家庭电路断电的是( )
A.①②③B.①②C.①③D.②③
5.触电是较强的电流从人体中通过造成的。电流对人体造成伤害的关键因素有两点：一是____________________，二是__________。
6.经验证明，电压越高越危险。人体是一个______，电压越高，通过的电流越大，大到一定程度就有危险了，身体潮湿时皮肤电阻会大幅降低，人体的安全电压______（填“变高”“变低”或“不变”）。
7. “珍爱生命，安全用电”是每一位公民应具备的安全意识。如图所示，不会造成触电的是图____，属于高压触电的是图____。如果发现有人触电，应先___________，再进行急救。
8.如图所示，如果高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着______。当人走近断头时，两脚位于离电线断头远近不同的位置上，因而两脚之间有了______，这时电流通过人体，造成______________（填“跨步电压触电”或“高压电弧触电”）。
跨步电压触电
9.［2024湖北孝感期末］雷电是大气中一种剧烈的放电现象，云层和大地之间的放电如果通过建筑物，巨大的热量和空气的振动会使建筑物受到严重的破坏，这是因为电流具有____效应。如图所示是高大建筑顶端针状的金属物——避雷针，它通过很____（填“粗”或“细”）的金属线与______相连，可有效防止雷电带来的损害。
11.［2024菏泽牡丹区期中，多选］图中两个小鸟在对话，闭合开关，下列分析正确的是( )
14.如图甲是家中的配电箱，图乙是简化示意图（将家中房间简化为厨房和卧室），当家中总电流过大时总开关断开。厨房和卧室的开关分别控制厨房和卧室中的用电器。
（1）请你在下面方框内画出家中电路的连接方式，其中厨房和卧室里用电器可以用 表示。
（2）若某用电器短路，造成了总开关断开。若要进一步确定短路的用电器在厨房还是卧室，请写出你的操作及判断方法。
[答案] 闭合总开关，只闭合厨房开关，若总开关断开，则短路在厨房；若总开关不断开，则短路在卧室。
①进户线、电能表、总开关、保险装置、用电器、插座.②开关、灯泡的连接：开关接在电灯与火线之间.①火线跟零线之间的电压为220V；火线和地线之间的 电压为220V，零线与地线之间的电压为0V.②试电笔：如果氖管发光，则接触的是火线； 如果氖管不发光，则接触的是零线.①三线插头：上脚接用电器的外壳.②三孔插座接法：左零右火上接地.③漏电保护器：漏电或人触电时，会自动切断电源.④空气开关：电流超过规定大小时，自动切断电源.
