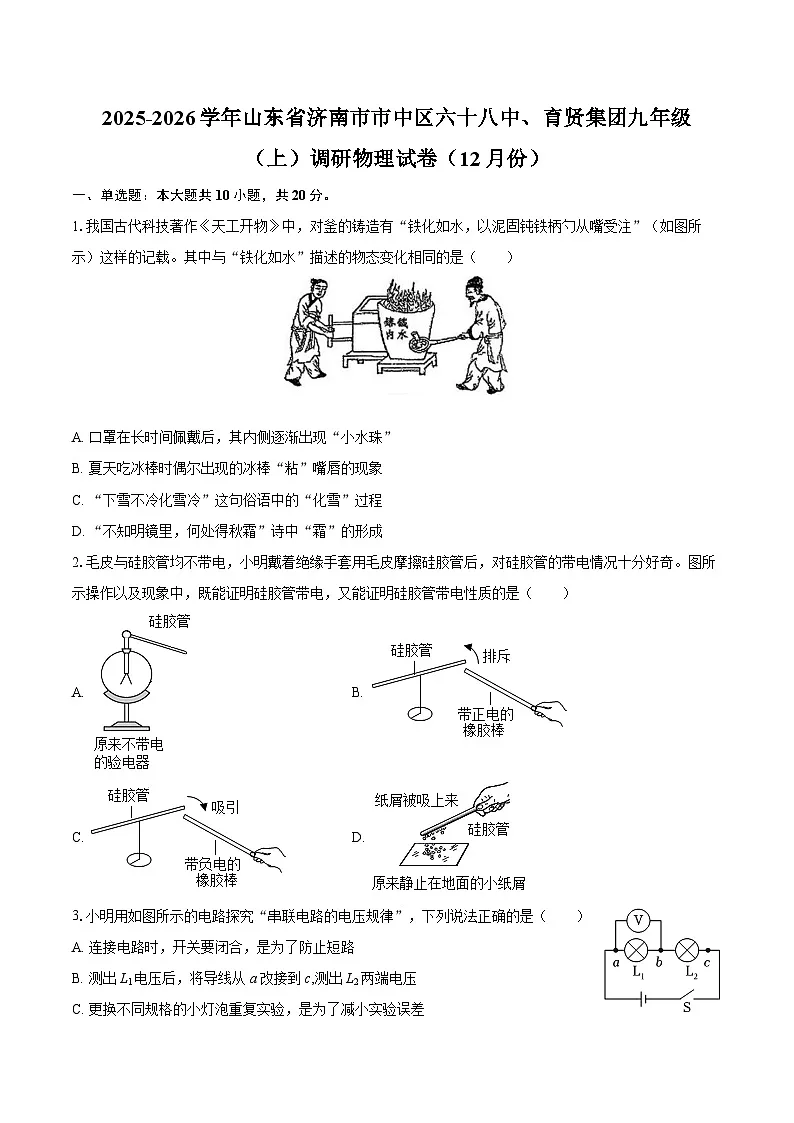

2025-2026学年山东省济南市市中区六十八中、育贤集团九年级（上）调研物理试卷（12月份）-自定义类型

这是一份2025-2026学年山东省济南市市中区六十八中、育贤集团九年级（上）调研物理试卷（12月份）-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固钝铁柄勺从嘴受注”（如图所示）这样的记载。其中与“铁化如水”描述的物态变化相同的是（ ）
A. 口罩在长时间佩戴后，其内侧逐渐出现“小水珠”
B. 夏天吃冰棒时偶尔出现的冰棒“粘”嘴唇的现象
C. “下雪不冷化雪冷”这句俗语中的“化雪”过程
D. “不知明镜里，何处得秋霜”诗中“霜”的形成
2.毛皮与硅胶管均不带电，小明戴着绝缘手套用毛皮摩擦硅胶管后，对硅胶管的带电情况十分好奇。图所示操作以及现象中，既能证明硅胶管带电，又能证明硅胶管带电性质的是（ ）
A. B.
C. D.
3.小明用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（ ）
A. 连接电路时，开关要闭合，是为了防止短路
B. 测出L1电压后，将导线从a改接到c,测出L2两端电压
C. 更换不同规格的小灯泡重复实验，是为了减小实验误差

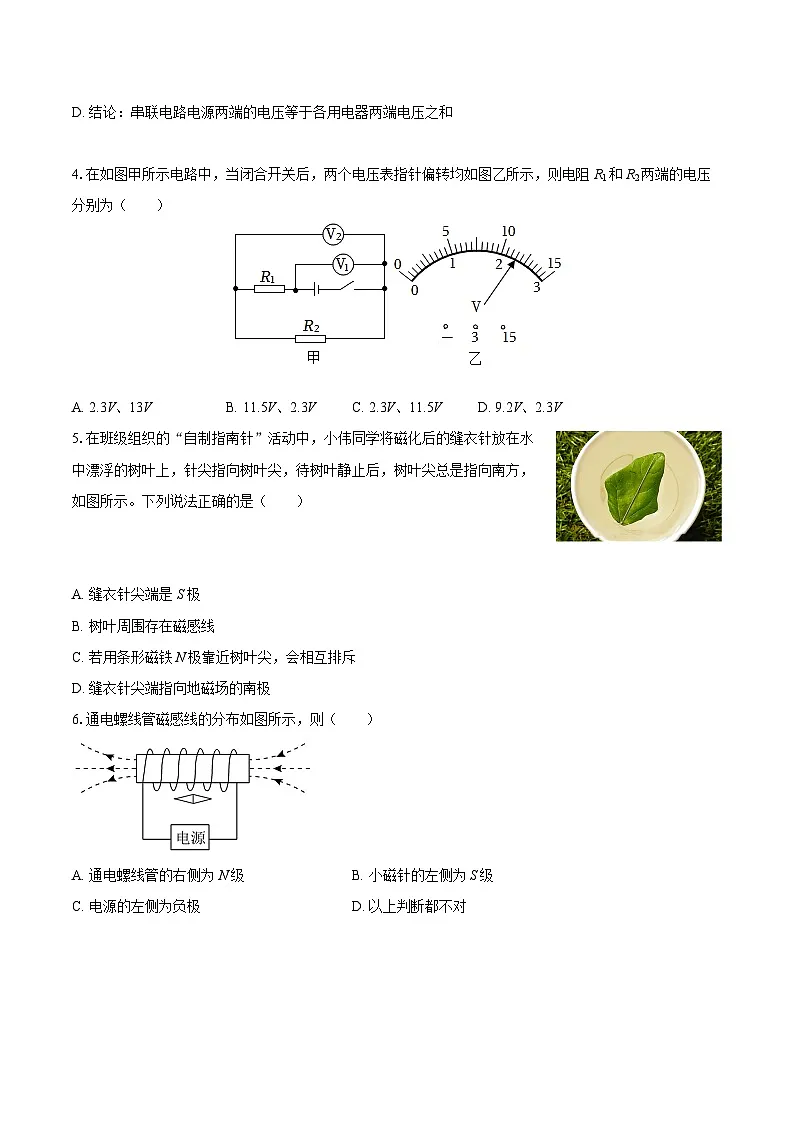

D. 结论：串联电路电源两端的电压等于各用电器两端电压之和
4.在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A. 2.3V、13VB. 11.5V、2.3VC. 2.3V、11.5VD. 9.2V、2.3V
5.在班级组织的“自制指南针”活动中，小伟同学将磁化后的缝衣针放在水中漂浮的树叶上，针尖指向树叶尖，待树叶静止后，树叶尖总是指向南方，如图所示。下列说法正确的是（ ）
A. 缝衣针尖端是S极
B. 树叶周围存在磁感线
C. 若用条形磁铁N极靠近树叶尖，会相互排斥
D. 缝衣针尖端指向地磁场的南极
6.通电螺线管磁感线的分布如图所示，则（ ）
A. 通电螺线管的右侧为N级B. 小磁针的左侧为S级
C. 电源的左侧为负极D. 以上判断都不对
7.某同学利用如图甲和乙所示的装置探究“电流通过导体时产生的热量跟什么因素有关”，甲、乙实验中左右U形管的粗细一致，透明容器中都密封等量的空气。通电一段时间后，下列说法正确的是（ ）
A. 装置中电阻丝的内能和密闭容器中空气的内能改变的方式相同
B. 甲实验表明，在电流、通电时间相同时，电阻越大，这个电阻产生的热量越少
C. 甲、乙实验装置都不能探究电流通过导体产生的热量跟通电时间的关系
D. 乙实验中，右侧U形管中液面上升比左侧U形管中液面上升慢
8.如图所示是小艺家12月初电能表表盘的信息图，12月底时电能表示数变成。最近气温骤降，她家新购置了一台铭牌标有“220V，1500W”的取暖器。已知她家原有用电器总功率是5400W。下列说法正确的是（ ）
A. 该电能表应接在0～220V的电路中使用
B. 按电价0.5元/度计算，她家12月应缴电费1500元
C. 将该取暖器与其它家用电器一同使用，电能表可能损坏
D. 如果让新购置的取暖器单独正常工作1h,该电能表的指示灯闪烁1600次
9.如图所示是一种节能型电烙铁的结构示意图和电路图，它正常工作时两端的电压为220伏。在预热状态时，通过它的电流较小；在焊接状态时，通过它的电流较大。则下列选项中正确的是（ ）
A. S2闭合时，指示灯L熄灭，电烙铁处于预热状态
B. S2断开时，指示灯L发光，电烙铁处于焊接状态
C. S2闭合时，指示灯L发光，电烙铁处于预热状态
D. S2闭合时，指示灯L熄灭，电烙铁处于焊接状态
10.如图甲所示是一款家用烟雾报警器的简化电路图，烟雾报警器有一个外部光线无法进入的烟室，其中装有对着光敏电阻照射的激光发射器，电路中电源电压不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示（其中E是表示光照强度的物理量，单位为cd）。闭合开关S，当进入烟室的烟雾浓度逐渐增大时，下列说法正确的是（ ）
A. 射向光敏电阻的光照强度减小，光敏电阻阻值减小
B. 电流表A和电压表V示数都变小
C. 电压表V和电流表A示数的比值变大
D. 电压表V示数的变化量和电流表A示数的变化量之比变大
二、多选题：本大题共5小题，共20分。
11.以下对相关数据的估测，符合实际的是（ ）
A. 人感觉舒适的环境温度约为25℃B. 家用电烤箱工作2h消耗电能约为2kW•h
C. 家用冰箱工作时的电流约为5AD. 家庭常用电吹风机的功率约为900W
12.学习了电学知识后，小明按照当地的计费标准，将节能灯、白炽灯、电视机和电饭锅四个家用电器正常工作1h所用的电费绘制成了柱状图，如图所示。下列说法正确的是（ ）
A. 电饭锅正常工作时的电功率大于电视机正常工作时的电功率
B. 四个家用电器正常工作时，电饭锅内部电路中的总电流最大
C. 电视机正常工作时的电压大于节能灯正常工作时的电压
D. 每月使用电饭锅用的电费一定比使用电视机用的电费多
13.如图，电源电压不变，闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A. 小灯泡L1和L2串联
B. 若断开开关S2，电流表示数会变小
C. 若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比小灯泡L2两端的电压大
D. 若只闭合开关S2，电路中小灯泡L1和小灯泡L2都不发光
14.电动车因具有轻便、节能、环保等优点而深受人们的喜欢。如图所示为电动车的部分功能结构图，下列相关说法正确的是（ ）
A. 图1将车钥匙插入锁孔旋转，车子就通电了，车钥匙实质相当于电源
B. 图2是电动车的充电插口，在使用过程中绝不能拿硬币等金属去触碰
C. 图3是电动车的局部电路图，给电动车充电时，是将电能转化为化学能
D. 图4电动车行驶时，用任意一只手柄刹车（相当于开关断开），电动机都能停止工作，说明两个刹车开关是并联的
15.海鲜保存常要求温度低于-18℃。小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变，电磁铁线圈电阻忽略不计，乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于-18℃时，工作电路报警。下列说法正确的是（ ）
A. 冷库温度升高时，热敏电阻R的阻值变大
B. 工作电路报警时，衔铁被吸下，灯亮铃不响
C. 冷库温度为-18℃时，控制电路中电流为0.03A
D. 冷库温度降低时，控制电路消耗的电功率变小
三、填空题：本大题共4小题，共16分。
16.物理学的发展离不开科学家们的艰辛付出。为了纪念英国发明家瓦特的杰出贡献，人们以他的名字命名了 的单位。法国物理学家 被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流的单位。
17.如图是一种罐装气雾杀虫剂。当手指按住罐顶处的按钮时，罐内被压缩的液化杀虫剂就会喷洒出来，过一会儿，罐体温度 （选填“升高”或“降低”）。这主要是罐内被压缩的液化杀虫剂喷洒出来时通过 的方式，使本身内能减小。
18.取口香糖锡纸，中间剪掉一些（如图乙），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图甲），这是利用了电流的______效应。锡纸条上ab、bc、cd段长度相等，ab段的______（选填“电阻”或“电流”）大导致此处最先着火。
19.PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它有一个根据需要设定的温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路如图乙所示，R1、R2是两个相同的PTC发热电阻，单个PTC的阻值与温度的关系如图丙所示。
（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于______挡；
（2）由图丙可知，该PTC材料的“居里点温度”是______℃。
四、作图题：本大题共2小题，共6分。
20.无钥匙解锁是电动汽车众多优点之一，当钥匙在汽车附近，按一下门把手按钮（相当于闭合S1）或者点击手机APP（相当于闭合S2），电动机M工作车门解锁，请设计电路。
21.2025年春节，济南大明湖景区“湖畔雨荷”花灯每天吸引上万名游客参观打卡。游客白天能看到“夏雨荷眨眼睛”，晚上能看到“夏雨荷穿亮衣”，更惊艳的是夜晚“穿亮衣的夏雨荷眨眼睛”，如图所示。现用一个灯泡，一个电动机，两个开关、电池和导线设计电路，模拟“湖畔雨荷”花灯效果，请画出符合要求的电路图。
五、实验探究题：本大题共3小题，共20分。
22.如图所示，小华在研究电流与电压的关系。
（1）请用笔画线代替导线，在指定位置，将图乙的实物图按照图甲电路图连接完整（连线不得交叉）。要求：滑动变阻器的滑片向右移动时电流变大。
（2）连接好导线后闭合开关，小华发现电流表和电压表的示数都为零，若电路中只有一处故障，则原因可能是下列情况中的______（选填序号）。
A.开关有故障，不能接通电路
B.滑动变阻器的电阻丝与滑片接触不良
C.电流表和电阻R之间的导线接线松动
D.定值电阻R中的电阻丝发生开路
（3）请你根据上边表格中的数据在指定位置的方格纸（如图丙）中描点，并用平滑曲线画出电流与电压的关系图像。
（4）分析表格中的数据或画出的图像，可得实验结论：______。
（5）同学们最近学习的电学实验中，其中三个实验都用到如图甲的电路图，下列说法正确的是______。
A.研究“电流与电压的关系”可以用小灯泡代替定值电阻进行实验
B.研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变
C.“伏安法”测定值电阻，多次实验的目的是求平均值，减小误差
D.在以上选项的三个实验中，都要调整变阻器使电压表示数发生变化
23.小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为的为6V，小灯泡的额定电压为2.5V（灯丝电阻的为12Ω）。
【实验步骤】
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器成选用______（选填“A”或“B”）；
A.“10Ω，5A”的滑动变阻器
B.“50Ω，0.5A”的滑动变阻器
（2）调节滑动变阻器滑片过程中，通过观察______的示数，确定小灯泡是否达到了额定功率；根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像，如图乙所示，分析图像可知：
①小灯泡的额定功率为______W；
②通过小灯泡的电流与它两端电压不成比，其原因是______。
（3）在完成以上实验后，小军还想测量另一个额定电压为3.8V的小灯泡的额定功率，小军测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如图丙所示位置，原因是______；断开开关，纠正错误后，发现电压表“0-15V”量程已损坏只有“0-3V”量程可用，不更改器材的情况下，请设计出完成该实验的电路图并画出。
24.电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。
（1）如图所示，利用干电池、导线和小磁针进行实验。通电后小磁针发生偏转，断电后小磁针复位，实验表明______。
（2）如图甲所示，将直导线绕成螺线管形状，将其安装在有机玻璃板上，连入电路。硬纸板上均匀地撒满铁屑，螺线管周围放置若干枚小磁针。
①闭合开关，轻敲玻璃板，观察到铁屑的分布规律，同时观察到小磁针发生偏转，说明通电螺线管周围存在______。铁屑的分布情况与______磁体周围铁屑的分布情况相似。此时，如果移走小磁针，该结论______（选填“仍成立”或“不成立”）；
②小磁针的作用是指示该点的磁场______。观察图乙小磁针的指向，可知螺线管的右端是______（选填“N”或“S”）极。接下来将电源的正负极对调，这是为了进一步判断通电螺线管的极性与______的关系。
（3）在螺线管中插入软铁棒，可以制成电磁铁，下列设备中没有用到电磁铁的是______。
A.电磁继电器
B.电磁起重机
C.电炉
D.电铃
六、计算题：本大题共2小题，共18分。
25.如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为8V保持不变。
（1）当托盘为空时，R2电阻多大？
（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值。
（3）托盘为空时，求R1两端的电压。
（4）若在托盘中放入800g的某物体，求电流表的示数。
26.电热饮水机通过机内温控开关S进行自动控制，实现加热和保温两种功能。电路原理如图乙所示。电源电压恒为220V，当电路处于加热状态，电流为5A；当电路处于保温状态，消耗的功率为44W。求：
（1）该饮水机在加热状态工作100s,产生的热量为多少；
（2）保温状态下，电阻R1两端电压为多大；电阻R1阻值为多大。
1.【答案】C
2.【答案】B
3.【答案】D
4.【答案】D
5.【答案】A
6.【答案】B
7.【答案】D
8.【答案】C
9.【答案】D
10.【答案】C
11.【答案】ABD
12.【答案】AB
13.【答案】BD
14.【答案】BC
15.【答案】CD
16.【答案】功率
安培

17.【答案】降低
做功

18.【答案】热 ；电阻
19.【答案】快 120
20.【答案】解：由题意可知，当钥匙在汽车附近，按一下门把手按钮（相当于闭合S1）或者用点击手机APP（相当于闭合S2），电动机工作，车门解锁。说明两开关是并联的，其中一个闭合即可使电动机工作，而电动机是在干路当中的，如下所示：

21.【答案】。
22.【答案】； ABC； ； 电阻一定时，导体中的电流与导体两端的电压成正比； C
23.【答案】B 电压表;0.625;小灯泡的电阻不是定值 （3）电流表的正负接线柱接反了；
24.【答案】通电导线周围存在磁场； 磁场；条形；仍成立；方向；N；电流方向； C
25.【答案】当托盘为空时，R2电阻为500Ω；
定值电阻R1的阻值是300Ω。
托盘为空时，R1两端的电压是3V。
若在托盘中放入800g的某物体，电流表的示数是0.02A
26.【答案】（1）该饮水机在加热状态工作100s，产生的热量为1.1×105J （2）保温状态下，电阻R1两端电压为8.8V；电阻R1阻值为44Ω 电阻U/V
0.5
1
1.5
2
2.5
电流I/A
0.05
0.1
0.15
0.2
0.25
