2024年中考物理真题分类汇编——欧姆定律及应用（含答案）

这是一份2024年中考物理真题分类汇编——欧姆定律及应用（含答案），共29页。试卷主要包含了5Ω，18AB等内容，欢迎下载使用。
考向一：电流与电压和电阻的关系
1. （2024江苏无锡市）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①②B. 只有①④C. 只有③④D. 只有①③④

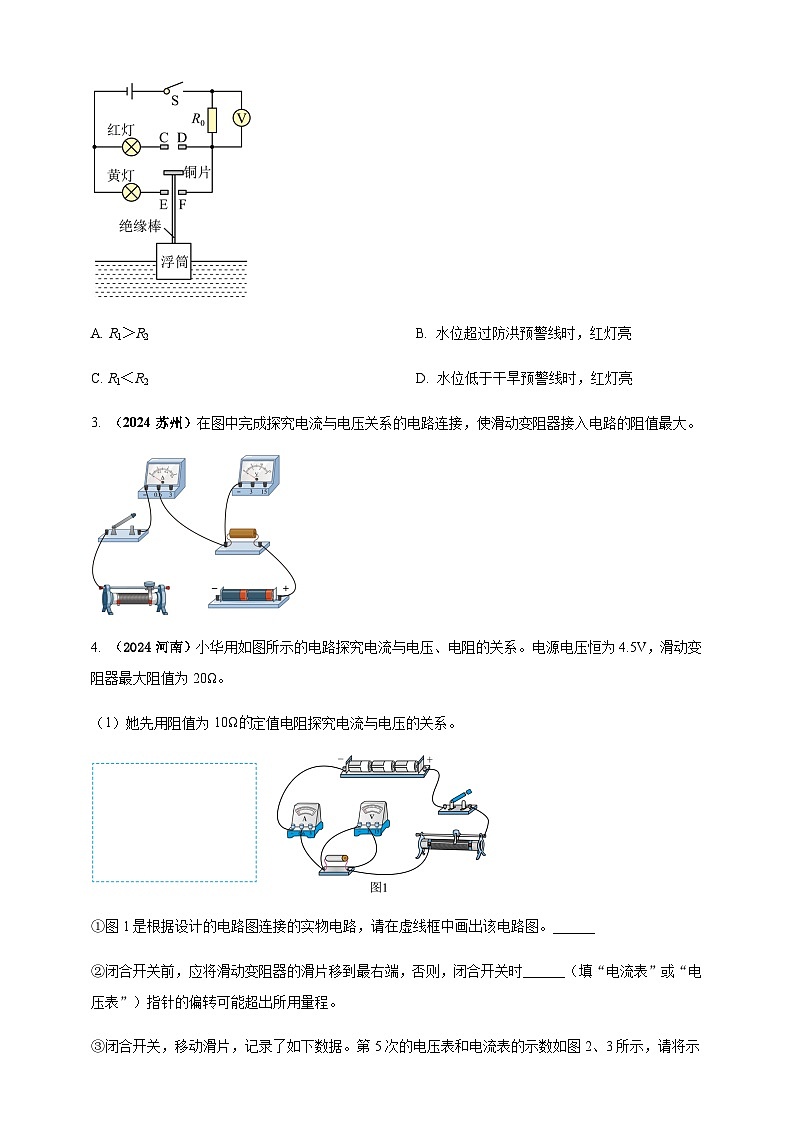

2. （2024湖南长沙）如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1＞U2。则下列说法正确的是（ ）
A. R1＞R2B. 水位超过防洪预警线时，红灯亮
C. R1＜R2D. 水位低于干旱预警线时，红灯亮
3. （2024苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
4. （2024河南）小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。
（1）她先用阻值为10Ω定值电阻探究电流与电压的关系。
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。______
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时______（填“电流表”或“电压表”）指针的偏转可能超出所用量程。

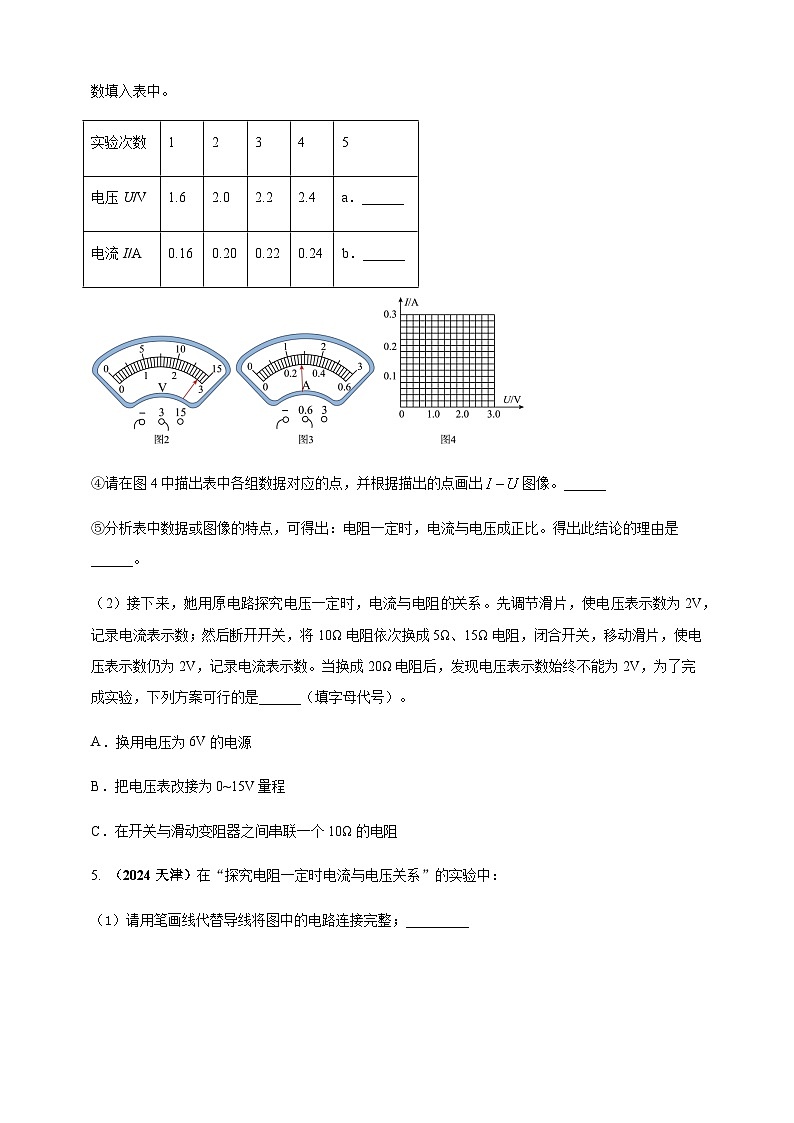

③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填入表中。
④请在图4中描出表中各组数据对应的点，并根据描出的点画出图像。______
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是______。
（2）接下来，她用原电路探究电压一定时，电流与电阻关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成实验，下列方案可行的是______（填字母代号）。
A．换用电压为6V的电源
B．把电压表改接为0~15V量程
C．在开关与滑动变阻器之间串联一个10Ω的电阻
5. （2024天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
（3）根据两个小组的实验数据，画出了定值电阻与的电流与电压关系图像，如图所示。由图像可知______（选填“大于”“小于”或“等于”）。
考向二：欧姆定律
1. （2024四川南充）如图，开关S闭合后，电流表的示数分别为I1、I2，电压表的示数分别为U1、U2、U3，L1的电阻小于L2的电阻，则下列关系中正确的是（ ）
A. B. C. D.
2. （2024山东临沂）如图所示电路的电源电压为9V，电流表使用0～0.6A量程，电压表使用0～3V量程，阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（ ）
A. 20ΩB. 10ΩC. 8ΩD. 5Ω
3. （2024山东滨州）如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为______A，灯泡的阻值为______Ω。
4. （2024黑龙江龙东）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
5. （2024四川南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关，断开开关，两表指针位置相同，则______；若甲、乙两表为图中电压表，闭合开关、，则两表示数之比是______（电表每次测量均未超过量程）。
考向三：欧姆定律在串、并联电路中的应用
1. （2024天津）如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A. R1的电阻为5ΩB. R2的电阻为7.5Ω
C. 前一种情况中a表的示数为3VD. 后一种情况中b表的示数为1.2A
2. （2024江苏扬州）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）
A. 小于0.18AB. 等于0.18A
C. 大于0.18A，小于0.2AD. 大于0.2A，小于0.24A
3. （2024山东临沂）闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示。则定值电阻的阻值为________Ω，电源电压为________V．
4. （2024重庆B）将阻值为10Ω的电阻与另一电阻接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A。求：
（1）通过的电流；
（2）电源电压。
5. （2024江西）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。
能力拓展
考向四：与欧姆定律有关的创新类综合问题
1.（2024四川遂宁） 噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是（ ）
A. 电路中的电流随声音强度增大而减小B. 阻值是15Ω
C. 电源电压10VD. 当电流表示数0.3A，噪声强度为60dB
2. （2024黑龙江绥化）如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R阻值范围是

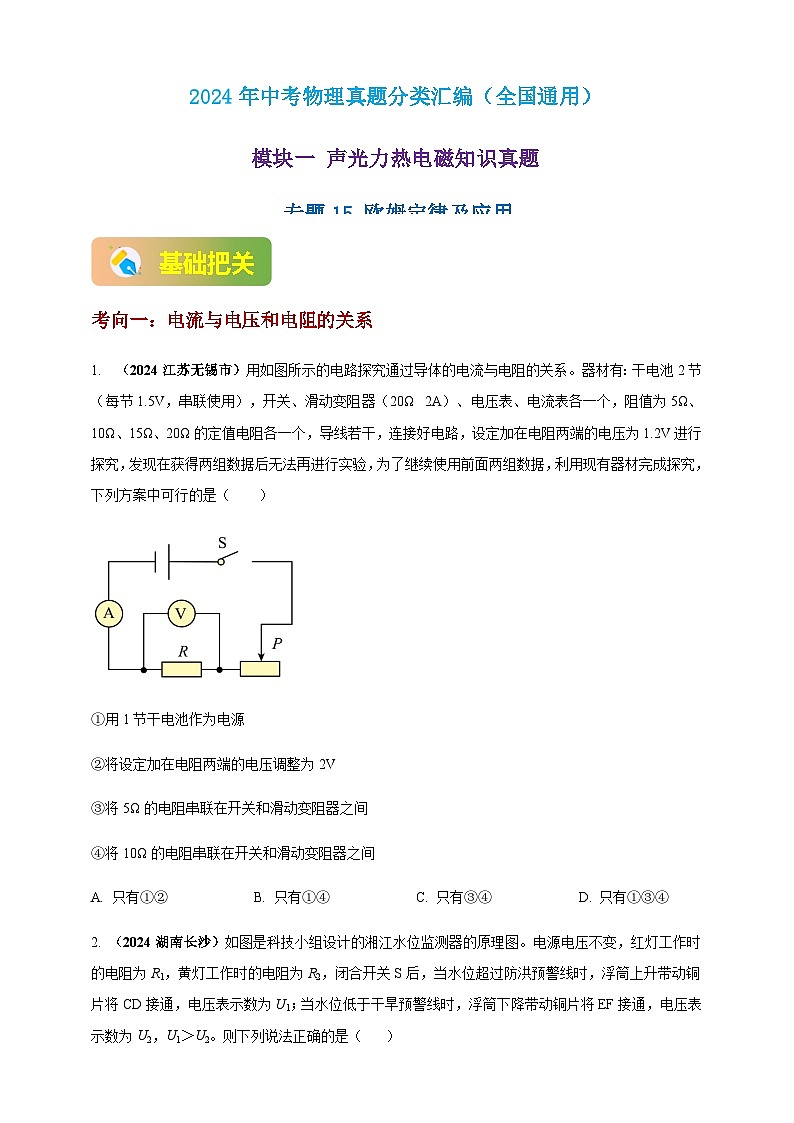

2024年中考物理真题分类汇编（全国通用）
模块一 声光力热电磁知识真题
专题15.欧姆定律及应用

基础把关
考向一：电流与电压和电阻的关系
1. （2024江苏无锡市）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①②B. 只有①④C. 只有③④D. 只有①③④
【答案】B
【解析】由图得，定值电阻R与变阻器串联，电压表测量定值电阻R的电压，电流表测量电路电流。电源电压由2节干电池组成，定值电阻的电压为1.2V，变阻器的电压为
由串联电路电流特点与欧姆定律得
当变阻器接入电路中电阻最大为20Ω时，定值电阻接入电阻最大为
则15Ω、20Ω的定值电阻无法完成实验。
①若用1节干电池作为电源，则变阻器的电压为
由串联电路电流特点与欧姆定律得
当定值电阻接入电路中电阻最大为20Ω时，变阻器需要接入电路中电阻为
故改用1节干电池作为电源可以完成实验，故①符合题意；
②为了继续使用前面两组数据，实验中要控制定值电阻的电压不变，则不能将设定加在电阻两端的电压调整为2V，故②不符合题意；
③④当定值电阻接入电路中电阻最大为20Ω时，变阻器接入电阻最大为
则应在电路中串联一个电阻，电阻的阻值最小为
故③不符合题意，④符合题意，故ACD不符合题意，B符合题意。故选B。
2. （2024湖南长沙）如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1＞U2。则下列说法正确的是（ ）
A. R1＞R2B. 水位超过防洪预警线时，红灯亮
C. R1＜R2D. 水位低于干旱预警线时，红灯亮
【答案】BC
【解析】BD．如图，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，此时红灯与R1串联，红灯亮；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，此时黄灯与R1串联，黄灯亮；故B正确，D错误；
AC．如图，电压表测量R0两端的电压，电源电压不变，由串联电路中电压的规律知
U＝U红＋U1＝U黄＋U2
又因为U1＞U2，所以U红＜U黄，由串联分压原理可知，R1＜R2。故A错误，C正确。
故选BC。
3. （2024苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
【答案】如图所示
【解析】探究电流与电压关系电路中，电源与定值电阻、电流表、开关以及滑动变阻器是串联关系，为使滑动变阻器接入电路的阻值最大，滑片在最右端，下接线柱应接在左端，故用导线连接滑动变阻器的左下接线柱与电源的负极；电压表测量定值电阻两端的电压，应并联在定值电阻的两端，因为电源有两节干电池，电源电压为3V，故电压表接0~3V的量程，即用导线连接电压表的“3”接线柱与定值电阻的右接线柱。
4. （2024河南）小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。
（1）她先用阻值为10Ω定值电阻探究电流与电压的关系。
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。______
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时______（填“电流表”或“电压表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填入表中。
④请在图4中描出表中各组数据对应的点，并根据描出的点画出图像。______
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是______。
（2）接下来，她用原电路探究电压一定时，电流与电阻关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成实验，下列方案可行的是______（填字母代号）。
A．换用电压为6V的电源
B．把电压表改接为0~15V量程
C．在开关与滑动变阻器之间串联一个10Ω的电阻
【答案】 （1） ①. ②. 电压表 ③. 2.8 0.28 ④. ⑤. I−U图像为一条过原点的直线 （2）C
【解析】（1）根据实物电路连接电路图如下：
电源电压恒为4.5V，定值电阻10Ω，电流最大值
故不可能是电流表超量程，电压表测定值电阻两端电压，当滑动变阻器阻值为零时，等于电源电压4.5V，故当滑动变阻器阻值太小是电压表会超量程。
电压表量程，分度值0.1V，读数由图可知2.8V。
电流表量程,分度值0.02A，读数由图可知0.28A。
依据表格数据进行标点，再连接各点可得
由I−U图像为一条过原点的直线可知电阻一定时，电流与电压成正比。
（2）A．根据串联电路的分压原理可知，将定值电阻由15Ω改接成20Ω的电阻，电阻增大，其分得的电压增大，为了保持定值电阻两端电压不变，应将电源电压调小，故A不符合题意；
B．此实验需始终保持定值电阻两端电压为2V,无需更换电压表量程，更换电压表量程没有任何效果，故B不符合题意；
C．定值电阻两端的电压始终保持Uv=2V，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的
倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
因此应换用最大阻值更大的滑动变阻器，故C符合题意。
故选C。
5. （2024天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
（3）根据两个小组的实验数据，画出了定值电阻与的电流与电压关系图像，如图所示。由图像可知______（选填“大于”“小于”或“等于”）。
【答案】 （1） （2）2.6 0.26 （3）小于
【解析】（1将定值电阻与滑动变阻器串联，滑动变阻器接一个上接线柱和一个下接线柱接入电路，如下图所示：
（2）电压表的示数如图所示，电压表选用小量程，分度值为0.1 V，电压为2.6V。电流表的示数如图所示，电流表选用小量程，分度值为0.02A，电流为0.26A。
（3）当电压相同时，R1中电流大于R2中电路，据欧姆定律
得R1小于R2。
考向二：欧姆定律
1. （2024四川南充）如图，开关S闭合后，电流表的示数分别为I1、I2，电压表的示数分别为U1、U2、U3，L1的电阻小于L2的电阻，则下列关系中正确的是（ ）
A. B. C. D.
【答案】AC
【解析】由图可知，L1和L2串联，A1、A2测量串联电路电流，V1测量L1两端电压，V2测量L2两端电压，V3测量电源电压。
A．根据串联电路电流规律可知，串联电路中电流处处相等，即，故A正确；
B．L1的电阻小于L2的电阻，V1测量L1两端电压，V2测量L2两端电压，根据可知，L1两端的电压小于L2两端的电压，即，故B错误；
CD．V1测量L1两端电压，V2测量L2两端电压，V3测量电源电压，根据串联电路电压规律可知
故C正确，D错误；故选AC。
2. （2024山东临沂）如图所示电路的电源电压为9V，电流表使用0～0.6A量程，电压表使用0～3V量程，阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（ ）
A. 20ΩB. 10ΩC. 8ΩD. 5Ω
【答案】A
【解析】如图所示，电路中定值电阻和滑动变阻器串联，电压表测定值电阻两端的电压；阻值为10Ω的定值电阻允许通过的最大电流为0.5A，此时定值电阻两端的电压为
超过电压表的量程，可能会损坏电压表；为保证电路中各元件安全工作，所以当电压表示数为3V时，电路中的电流最大，滑动变阻器的阻值最小，此时电路的电流为
滑动变阻器的两端电压为
滑动变阻器阻值为
滑动变阻器的最大阻值应大于20Ω。故A符合题意，BCD不符合题意。
故选A。
3. （2024山东滨州）如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为______A，灯泡的阻值为______Ω。
【答案】 0.4 15
【解析】分析电路可知，、并联，电流表测干路电流，电流表测电流。根据并联电流规律可知通过灯泡的电流为
并联电路中各支路电压均等于电源电压，则灯泡的阻值为
4. （2024黑龙江龙东）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
【答案】 0.9 1:3
【解析】将L和R并联在电源电压为6V的电路中，由并联电路中各支路电压等于电源电压可知，L和R两端电压都为6V，并联电路中，干路电流等于各支路电流之和，由图可得
将其串联在电源电压为4V的电路中，由串联电路中各用电器电压之和等于电源电压，串联电路中处处电流相等，由图可得，L电压为1V，电流为0.2A，R电压为3V，电流为0.2A，则L与R的阻值之比
5. （2024四川南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关，断开开关，两表指针位置相同，则______；若甲、乙两表为图中电压表，闭合开关、，则两表示数之比是______（电表每次测量均未超过量程）。
【答案】
【解析】若甲、乙两表为图中电流表，闭合开关，断开开关，R1和R2并联，甲测量通过R1的电流，乙测量干路电流，两表指针位置相同，则乙的示数大于甲的示数，故
根据并联分流知识可知
根据可知，在电压相同时，电流和电阻成反比，故
若甲、乙两表为图中电压表，闭合开关、，R1和R2串联，甲测量电源电压，乙测量R1两端的电压，根据可知，在电流相同时，电阻两端的电压和电阻的阻值成正比，即
考向三：欧姆定律在串、并联电路中的应用
1. （2024天津）如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A. R1的电阻为5ΩB. R2的电阻为7.5Ω
C. 前一种情况中a表的示数为3VD. 后一种情况中b表的示数为1.2A
【答案】BC
【解析】C．当a、b同为电流表时，闭合S1和S2，电路被短路，不符合题意；当a、b同为电压表时，闭合S1和S2，电压表a测量R1和R2总电压为3V，电路的总电压为3V，故C正确；
B．电压表b测量R2的电压为1V，R1两端的电压为
U1=3V-1V=2V
将a、b换为另一种电流表，闭合S1、断开S2，两电阻并联，电流表b测量干路的总电流，电流表a测量流过的R2电流为0.4A，则电阻R2的阻值为
故B正确；
A．当a、b同为电压表时，闭合S1和S2，两电阻串联，电流为
R1的电阻为
故A错误；
D．后一种情况中，电流表a测量流过的R2电流为0.4A，流过R1电流为
电流表b测电路总电流，的示数为
I总=I1+I2=02A+0.4A=0.6A
故D错误。故选BC。
2. （2024江苏扬州）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）
A. 小于0.18AB. 等于0.18A
C. 大于0.18A，小于0.2AD. 大于0.2A，小于0.24A
【答案】A
【解析】由电路图可知，敏感元件T与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中电流。电压表示数为2V时，电流表示数为0.2A，由欧姆定律可知
当电压表示数为2.4V时，由串联电路电压特点可知，敏感元件T两端的电压
若敏感元件T的电阻不随温度的变化而变化，则
由于当电压表示数为2.4V时，电路中电流减小了，因此T的阻值增大，由可知，此时的电流小于0.18A。故A符合题意，BCD不符合题意。
故选A。
3. （2024山东临沂）闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示。则定值电阻的阻值为________Ω，电源电压为________V．
【答案】 3 1.5
【解析】由图知，两电阻串联，电压表 测量滑动变阻器R两端的电压，电流表测量电路的电流；滑动变阻器的滑片由最右端移到最左端的过程中，滑动变阻器连入电路的阻值从最大变为0，从而使电路中的总电阻变小，电路中的电流变大，根据串联分压可知，R两端的电压变小直至0。由图像可知：当电路中的电流为0.1A时，电压表的示数为1.2V，电源电压为
…….①
当电路中的电流为0.5A时，电压表的示数为0，电源电压为
…….②
联结①②，解得
4. （2024重庆B）将阻值为10Ω的电阻与另一电阻接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A。求：
（1）通过的电流；
（2）电源电压。
【答案】（1）0.15A； （2）3V
【解析】（1）如图所示，电阻R1和R2并联，电流表A1测干路电流，电流表A2测R1的电流通过R2的电流，通过R2的电流为
（2）电源电压等于R1两端电压
答：（1）通过R2的电流为0.15A；
（2）电源电压为3V。
5. （2024江西）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。
【答案】（1）1.2A；（2）0.4A，60Ω
【解析】（1）只闭合开关S，只有电阻R接入电路中，根据欧姆定律可知，通过电阻R的电流为
（2）同时闭合开关S、，电阻R和R2并联接入电路中，根据并联电路电流规律可知，通过电阻的电流为
电阻的阻值为
答：（1）只闭合开关S，通过电阻R的电流为1.2A；
（2）同时闭合开关S、，若通过干路的电流为1.6A，通过电阻的电流为0.4A和电阻的阻值为60Ω。
能力拓展
考向四：与欧姆定律有关的创新类综合问题
1.（2024四川遂宁） 噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是（ ）
A. 电路中的电流随声音强度增大而减小B. 阻值是15Ω
C. 电源电压10VD. 当电流表示数0.3A，噪声强度为60dB
【答案】D
【解析】A．分析电路可知，和串联，电流表测电路电流。声音强度增大时，阻值变小，则总电阻变小，根据可知电路中的电流变大，故A错误；
BC．当噪声80dB时，电流表示数为0.4A，此时阻值为，则电源电压为
①
当噪声50dB时，电流表示数为0.2A，此时阻值为，则电源电压为
②
联立①②，解得，电源电压，故BC错误；
D．当电流表示数0.3A，总电阻为
则此时阻值为
由甲图可知，此时噪声强度为60dB，故D正确。
故选D。
2. （2024黑龙江绥化）如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R阻值范围是
【答案】BCD
【解析】A．闭合开关S，将开关接触点1时，变阻器和串联，电压表测变阻器电压，电流表测电路电流。滑动变阻器的滑片调到最左端时，电路中只有，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最小，则此时两端电压为
则最小电流为
则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是；故BD正确；
C．再将开关接触点2，变阻器和串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值为0时，电路中电流最大为
则电路中的最小电流与最大电流之比为
故C正确。
故选BCD。
实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4
a．______
电流I/A
0.16
0.20
0.22
0.24
b．______
实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4
a．______
电流I/A
0.16
0.20
0.22
0.24
b．______
