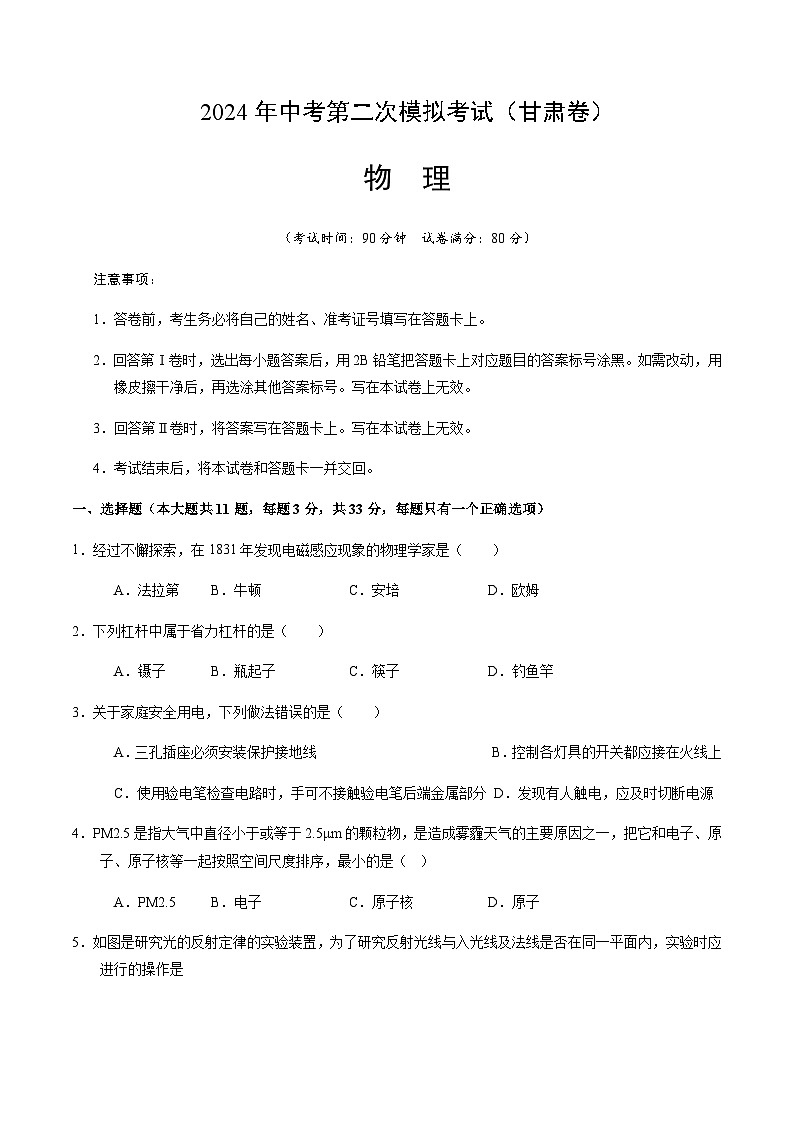

2024年中考物理（甘肃）第二次模拟考试（含答案）

这是一份2024年中考物理（甘肃）第二次模拟考试（含答案），共28页。试卷主要包含了关于声现象，下列说法正确的是，如图四个实验装置表述正确的是，甲装置等内容，欢迎下载使用。
（考试时间：90分钟 试卷满分：80分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共11题，每题3分，共33分，每题只有一个正确选项）
1．经过不懈探索，在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．牛顿C．安培D．欧姆
2．下列杠杆中属于省力杠杆的是（ ）
A．镊子B．瓶起子C．筷子D．钓鱼竿
3．关于家庭安全用电，下列做法错误的是（ ）
A．三孔插座必须安装保护接地线 B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分 D．发现有人触电，应及时切断电源
4．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、原子核等一起按照空间尺度排序，最小的是（ ）
A．PM2.5B．电子C．原子核D．原子

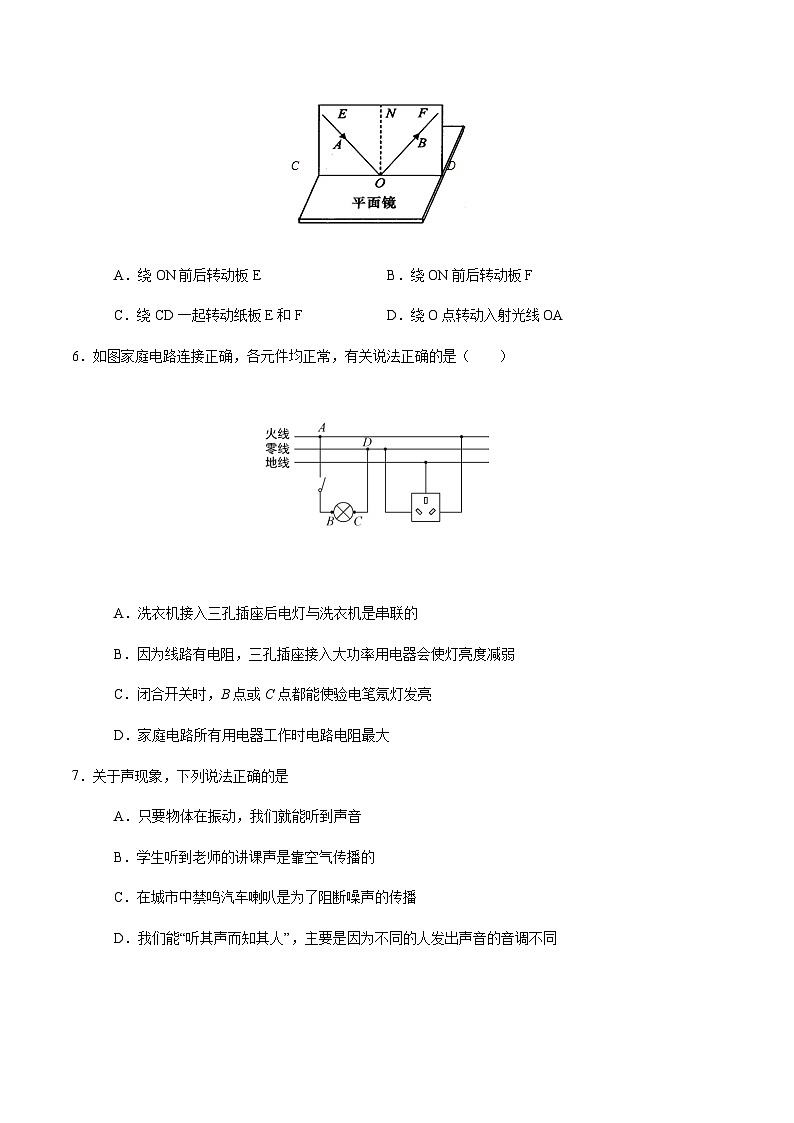

5．如图是研究光的反射定律的实验装置，为了研究反射光线与入光线及法线是否在同一平面内，实验时应进行的操作是
A．绕ON前后转动板E B．绕ON前后转动板F
C．绕CD一起转动纸板E和F D．绕O点转动入射光线OA
6．如图家庭电路连接正确，各元件均正常，有关说法正确的是（ ）
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱
C．闭合开关时，B点或C点都能使验电笔氖灯发亮
D．家庭电路所有用电器工作时电路电阻最大
7．关于声现象，下列说法正确的是
A．只要物体在振动，我们就能听到声音
B．学生听到老师的讲课声是靠空气传播的
C．在城市中禁鸣汽车喇叭是为了阻断噪声的传播
D．我们能“听其声而知其人”，主要是因为不同的人发出声音的音调不同

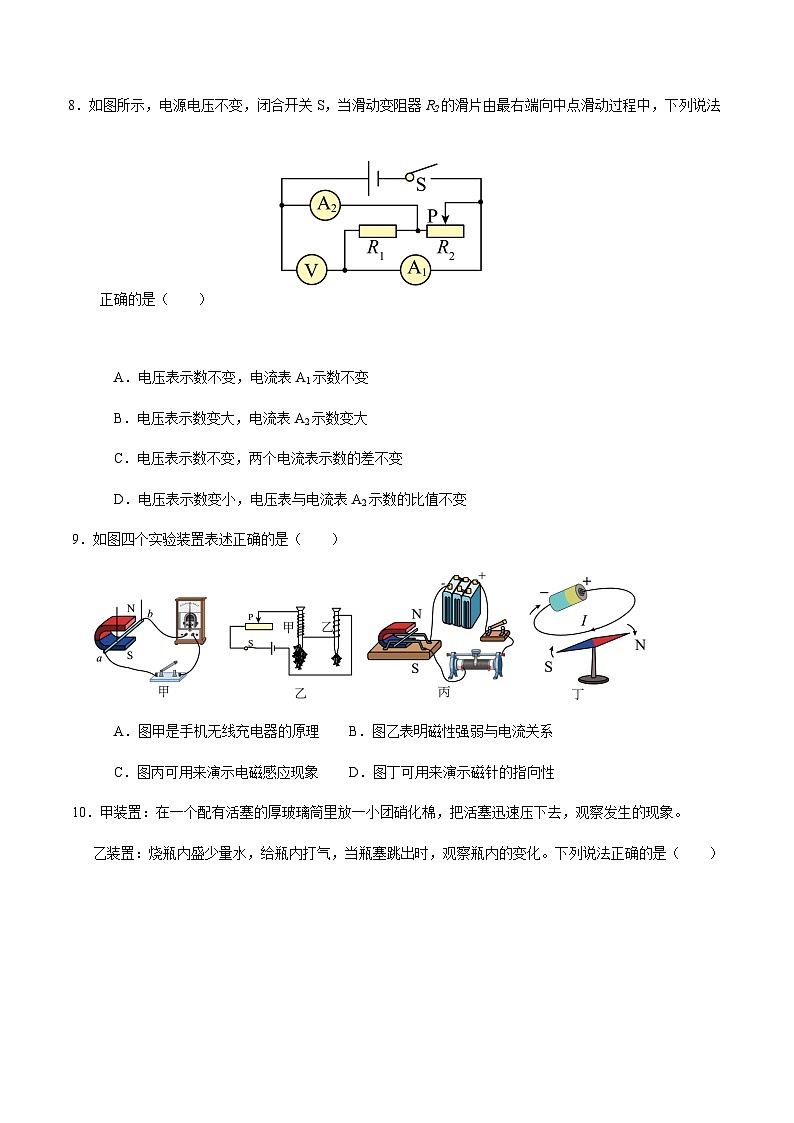

8．如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表A1示数不变
B．电压表示数变大，电流表A2示数变大
C．电压表示数不变，两个电流表示数的差不变
D．电压表示数变小，电压表与电流表A2示数的比值不变
9．如图四个实验装置表述正确的是（ ）
A．图甲是手机无线充电器的原理B．图乙表明磁性强弱与电流关系
C．图丙可用来演示电磁感应现象D．图丁可用来演示磁针的指向性
10．甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象。
乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。下列说法正确的是（ ）
A．甲：迅速向下压活塞的过程中，筒内空气温度不变
B．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
C．乙：给瓶内打气至瓶塞跳出前，瓶内空气内能减小
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
11．甲、乙、丙三个均匀实心正方体放在水平地面上，它们对地面的压强关系是， 若在三个正方体的上部，沿水平方向分别截去相同高度后，剩余部分对水平地面的压强关系是，则三个实心正方体的密度及切割前高度大小关系正确的是（ ）
A．ρ甲>ρ乙>ρ丙 h甲>h乙>h丙
B．ρ甲>ρ乙>ρ丙 h甲=h乙=h丙
C．ρ丙>ρ乙>ρ甲 h甲>h乙>h丙
D．ρ丙>ρ乙>ρ甲 h丙>h乙>h甲
二、填空题（本大题共5题，每空1分，共10分）
如图所示的电路，开关S接到b后，电磁铁右端为 极，小磁针静止时，A端是 极。
13.人们佩戴智能运动手环，用来测量记录人的运动情况．以佩戴者手腕为参照物，手环是 （选填“运动”或“静止”）的；它还可通过 以无线方式向手机发送运动数据．
14．如图所示，用滑轮组将重为600N的重物匀速提升，拉力为400N，如果将物体提升2m，拉力做功 J； 此滑轮组的机械效率为
15．如图所示：你认为电压表的示数是 V（只需写出一个），理由是 ．
16．如图为同一密封的小包袋装食品的两张照片， 图摄于海拔较低的地方（选填“甲”或“乙”）；由甲到乙的过程中，袋内气体的密度 （选填“增大”、“减小”或“不变”）．
三、作图题（本大题共3题，每题3分，共9分）
17．如图，重5N的足球在水平草地上滚动，请在图中画出足球所受重力的示意图。
18．如图甲所示，游客徒步在海底隧道间，可以看到漂亮的海底世界，在图乙中，A、B、C三点分别是游客的眼睛、真实鱼以及游客观察到的鱼的位置，请你画出游客看到水中鱼的光路图。
19．请严格按题目的要求作答。
（1）请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。( )
（2）图中杠杆在水平位置平衡，请画出杠杆上B点受到拉力的力臂L；( )
（3）当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。( )
四、实验题本大题共3题，每空1分，共14分
20．（1）常用温度计是根据液体 的性质制成的。小杨同学在测量温度时发现温度计内的水银柱慢慢升高，对于温度计内的水银柱而言，其 （选填“密度”“质量”或“内能”）增大。某时刻温度计示数如图甲所示，为 ℃。
（2）如图乙所示，弹簧测力计的示数为 N。在完全失重的情况下，弹簧测力计 （选填“可以”或“不可以”）测水平拉力的大小。
（3）小华想探究“光的反射规律”中反射角与入射角的关系，请你在图丙中虚线框内设计出实验记录表格 。
21．在“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为8Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干，另有标有“30Ω，2A”的滑动变阻器R1和标有“5Ω，1A”的滑动变阻器R2。
（1）小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作： ；
（2）若小明设计的电路如图乙所示，请选择合适的量程，并用笔画线代替导线将图乙的实物图连接完整 ；
（3）本实验选择的滑动变阻器是 （选填“R1”或“R2”）；
（4）当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率4P实 P额（选填“＞”“＜”或“＝”）。
22．在探究“影响滑动摩擦力大小的因素”实验中，猜想影响滑动摩擦力大小的因素可能有：
A．接触面所受的压力大小；
B．接触面的粗糙程度；
C．物体运动的速度；
小明通过如图所示的实验操作开展探究：
（1）进行实验时，弹簧测力计必须沿水平方向拉着物体做 运动；
（2）要验证猜想B，需按照 （选填“甲”或“乙”）和丙图进行对比实验；
（3）比较甲和乙图的实验，得到的实验结论是 ；
（4）在本次实验中运用的研究方法是转换法和 ；
五、计算题（本大题共2题，每题7分，共14分
23．小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20 1A”字样）、开关以及导线若干。他连接电路，先将变阻器滑片移至一端。闭合开关时，测得电流表示数为0.5安；然后他移动变阻器滑片，电流表、电压表示数逐渐增大，当滑片移至某一位置时，两电表示数如图（a）（b）所示。他在实验过程中发现电压表的示数变化范围为5伏~10伏。
根据上述信息，完成下列计算（均需写出计算过程）
① 电源电压U。
② 待测电阻Rx的阻值（精确到0.1欧）。
24．如图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，筐受到的重力为20N。某次操作中，将重550N的泥土以0.3m/s的速度匀速提起，在此过程中工人的拉力F所做的功随时间变化的图像如图乙所示。细绳的质量和摩擦忽略不计。求：
（1）拉力F做功的功率；
（2）利用该装置提升泥土的机械效率。
2024年中考第二次模拟考试（甘肃卷）
物理·全解全析
一、选择题（本大题共11题，每题3分，共33分，每题只有一个正确选项）
1．发现原子中存在电子的科学家是（ ）1．经过不懈探索，在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．牛顿C．安培D．欧姆
【答案】A
【详解】电磁感应现象是英国物理学家法拉第发现的，故BCD不符合题意，A符合题意。
故选A。
2．下列杠杆中属于省力杠杆的是（ ）
A．镊子B．瓶起子C．筷子D．钓鱼竿
【答案】B
【详解】ACD．镊子、筷子、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故ACD不符合题意；
B．瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B符合题意。
故选B。
3．关于家庭安全用电，下列做法错误的是（ ）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
【答案】C
【详解】A．三孔插座是供有金属外壳或在潮湿环境工作的用电器使用的，为防止这些用电器漏电导致用电器带电而发生触电事故，所以三孔插座必须安装保护接地线，故A正确，不符合题意；
B．控制各灯具的开关都应接在火线上，当开关断开时，灯具不带电，人接触灯具时不会触电，故B正确，不符合题意；
C．使用验电笔检查电路时，手要接触验电笔后端金属部分，否则验电笔氖管不发光，故C错误，符合题意；
D．发现有人触电，应及时切断电源，再进行施救，故D正确，不符合题意。
故选C。
4．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、原子核等一起按照空间尺度排序，最小的是（ ）
A．PM2.5B．电子C．原子核D．原子
【答案】B
【详解】PM2.5是指大气中直径小于或等于2.5μm的颗粒物，属于物体，因此它的尺度最大，物质由分子构成，分子由原子核和核外电子构成，原子核由质子和中子构成，原子核在中间像太阳一样，电子则在原子核周围，围着它运动，就像太阳周围的行星一样，原子核大于电子，则尺度最小的是电子，故ACD不符合题意，B不符合题意。
故选B。
5．如图是研究光的反射定律的实验装置，为了研究反射光线与入光线及法线是否在同一平面内，实验时应进行的操作是
A．绕ON前后转动板E
B．绕ON前后转动板F
C．绕CD一起转动纸板E和F
D．绕O点转动入射光线OA
【答案】B
【详解】试题分析：验证反射光线与入光线及法线是否在同一平面内，应绕ON前后转动板F，如果F和E在同一平面内，在F上可以得到反射光线OB；如果F和E不在同一平面内，在F上得不到反射光线．故选项B正确为答案．选项A、C、D不符合题意．
考点：光的反射
6．如图家庭电路连接正确，各元件均正常，有关说法正确的是（ ）
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱
C．闭合开关时，B点或C点都能使验电笔氖灯发亮
D．家庭电路所有用电器工作时电路电阻最大
【答案】B
【详解】A．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；
B．接入三孔插座的用电器与灯泡并联，此时相当于增大了横截面积，则总电阻越小，又因为线路有电阻，由分压原理知道，此时线路分得的电压增大，用电器两端的电压减小，故灯泡亮度减弱，故B正确；
C．闭合开关时，测电笔接触B点时，测电笔接触火线，氖管发光；测电笔接触C点时，测电笔接触零线，氖管不发光，故C错误；
D．当家里每打开一个用电器，就相当于增加并联电路的一条支路，所以支路越多时，家庭电路中的电阻越小，故D错误。
故选B。
7．关于声现象，下列说法正确的是
A．只要物体在振动，我们就能听到声音
B．学生听到老师的讲课声是靠空气传播的
C．在城市中禁鸣汽车喇叭是为了阻断噪声的传播
D．我们能“听其声而知其人”，主要是因为不同的人发出声音的音调不同
【答案】B
【分析】（1）人耳听到声音的条件：①物体发生振动；②有传声的介质；③良好的听觉器官；④频率在人的听觉范围之内；⑤有足够的响度；
（2）声音的传播需要介质，真空不能传声；
（3）防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治；
（4）“听其声而知其人”是根据音色来知其人的．
【详解】A．人耳听到声音的条件包括：①物体发生振动；②有传声的介质；③良好的听觉器官；④频率在人的听觉范围之内；⑤有足够的响度；因此物体振动，我们不一定能听到声音，故A错误；
B．学生听到老师的讲课声是靠空气传播的，故B正确；
C、在城市中禁鸣喇叭是为了防止噪声的产生；故C错误；
D．“听其声而知其人”是根据音色判断的，故D错误．
故选B．
【点睛】本题主要考查的是对声音有关的一些现象与说法的理解，将知识与生活中的现象可实例相结合，是解答的关键．
8．如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表A1示数不变
B．电压表示数变大，电流表A2示数变大
C．电压表示数不变，两个电流表示数的差不变
D．电压表示数变小，电压表与电流表A2示数的比值不变
【答案】A
【详解】由电路图可知，R2与R1并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。
B．电源电压不变，则滑片移动过程中电压表示数不变，故B错误；
AC．滑动变阻器R2的滑片P从最右端向中点移动的过程中，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流变大；并联电流互不影响，则通过R1的电流不变，即电流表A1示数不变；根据并联电流的电流关系可知，干路中的电流变大，即电流表A2示数变大，两个电流表示数的差变大，故A正确，C错误；
D．电压表V的示数不变，电流表A2示数变大，其比值变小，故D错误。
故选A。
9．如图四个实验装置表述正确的是（ ）
A．图甲是手机无线充电器的原理B．图乙表明磁性强弱与电流关系
C．图丙可用来演示电磁感应现象D．图丁可用来演示磁针的指向性
【答案】A
【详解】A．图甲电路中没有电源，有灵敏电流计，闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，属于发电机的原理，故A正确；
B．图乙电路中，两个线圈匝数不同的电磁铁串联在电路中，电流相等，探究的是磁性强弱与电磁铁线圈匝数的关系，故B错误；
C．图丙电路中有电源，闭合开关后，通电导体在磁场中受到力的作用而运动起来，是用来演示电动机的原理的，故C错误；
D．图丁中，小磁针上方的导线通电后小磁针转动，是用来演示电流的磁效应的，故D错误。
故选A。
10．甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象。
乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。
下列说法正确的是（ ）
A．甲：迅速向下压活塞的过程中，筒内空气温度不变
B．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
C．乙：给瓶内打气至瓶塞跳出前，瓶内空气内能减小
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
【答案】B
【详解】A．当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，故A错误；
B．内燃机的做功冲程，高温高压燃气推动活塞做功，将内能转化为机械能，故活塞下压后反弹的过程相当于内燃机的做功冲程，故B正确；
C．用气筒向装有少量水的烧瓶里打气，瓶塞跳出前，瓶内气压增大，压缩气体做功，内能增大，故C错误；
D．瓶塞跳出的过程，内能转化为机械能，相当于做功冲程，故D错误。
故选B。
11．甲、乙、丙三个均匀实心正方体放在水平地面上，它们对地面的压强关系是， 若在三个正方体的上部，沿水平方向分别截去相同高度后，剩余部分对水平地面的压强关系是，则三个实心正方体的密度及切割前高度大小关系正确的是（ ）
A．ρ甲>ρ乙>ρ丙 h甲>h乙>h丙
B．ρ甲>ρ乙>ρ丙 h甲=h乙=h丙
C．ρ丙>ρ乙>ρ甲 h甲>h乙>h丙
D．ρ丙>ρ乙>ρ甲 h丙>h乙>h甲
【答案】C
【详解】根据压强的公式可得
g不变，设截去的高度为L，则剩余部分对水平地面的压强关系相等，可表示为
因为最初地面的压强关系是，截去相同的高度后压强变为相同，说明，因为L相同，所以
就可以推导出。
故选C。
二、填空题（本大题共5题，每空1分，共10分）
12．如图所示的电路，开关S接到b后，电磁铁右端为 极，小磁针静止时，A端是 极。
【答案】 N S
【详解】[1]根据安培定则，由图可知，开关S接到b后，电磁铁右端为N极。
[2]根据“同名磁极相排斥，异名磁极相吸引”，小磁针静止时，A端是S极。
13．人们佩戴智能运动手环，用来测量记录人的运动情况．以佩戴者手腕为参照物，手环是 （选填“运动”或“静止”）的；它还可通过 以无线方式向手机发送运动数据。
【答案】 静止 电磁波 【详解】试题分析：由于手环相对于手腕没有相对位置的改变，所以以佩戴者手腕为参照物，手环是静止的；手环可以通过电磁波向手机发送数据；
考点：参照物；电磁波；速度和时间的计算
14．如图所示，用滑轮组将重为600N的重物匀速提升，拉力为400N，如果将物体提升2m，拉力做功 J；此滑轮组的机械效率为
【答案】 1600 75﹪
【详解】因为n=2所以将物体升高2m，则s=2h=4m，拉力做功W总=Fs=400N×4m=1400J，此滑轮组的机械效率η==75%
15．如图所示：你认为电压表的示数是 V（只需写出一个），理由是 ．
【答案】 2（或10） 如果量程为0～3V时，分度值为0.1V，示数为2V（如果量程为0～15V时，分度值为0.5V，示数为10V）
【详解】试题分析：电压表有两个不同的量程，选择不同的量程，其分度值不同，指针在同一位置时，其读数也不同．
解：由于电压表有两个不同的量程，如果量程为0～3V时，分度值为0.1V，示数为2V；
如果量程为0～15V时，分度值为0.5V，示数为10V．
故答案为2（或10）；
如果量程为0～3V时，分度值为0.1V，示数为2V（如果量程为0～15V时，分度值为0.5V，示数为10V）．
16．如图为同一密封的小包袋装食品的两张照片， 图摄于海拔较低的地方（选填“甲”或“乙”）；由甲到乙的过程中，袋内气体的密度 （选填“增大”、“减小”或“不变”）．
【答案】 甲 减小
【详解】试题分析：同一密封的小包袋装食品内的气压一定，乙图中的食品的体积大于甲图，说明乙图中外界的大气压要低一些，根据大气压与海拔的关系可知，乙图摄于海拔较高的地方；
因为质量是物体本身的一种属性，与所处的位置无关，因此袋内气体的质量不变，而袋内气体的体积变小了，因此袋内气体的密度变小了.
考点：大气压与高度的关系；密度公式的应用；质量.
三、作图题（本大题共3题，每题3分，共9分）
17．如图，重5N的足球在水平草地上滚动，请在图中画出足球所受重力的示意图。
【答案】
【详解】过足球的球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，并标出重力的大小5N，如图所示：
18．如图甲所示，游客徒步在海底隧道间，可以看到漂亮的海底世界，在图乙中，A、B、C三点分别是游客的眼睛、真实鱼以及游客观察到的鱼的位置，请你画出游客看到水中鱼的光路图。
【答案】
【详解】上方水中鱼身上反射的光线由水斜射入下方空气发生折射后进入A处游客的眼睛，且折射角大于入射角，游客逆着折射光线看到鱼的虚像，所以鱼的实际位置在B处，人看到鱼的像在C处，据此画出光路图如图所示:
19．请严格按题目的要求作答。
（1）请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。( )
（2）图中杠杆在水平位置平衡，请画出杠杆上B点受到拉力的力臂L；( )
（3）当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。( )
【答案】
【详解】（1）[1]灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图：
（2）[2]反向延长拉力的作用线，从支点O向力的作用线作垂线，支点到垂足的距离就是拉力的力臂L。如图：
（3）[3]在发生光的反射时，反射角等于入射角，据此在法线右侧的水中画出入射光线；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线，据此在法线左侧的空气中画出折射光线。如图：
四、实验题本大题共3题，每空1分，共14分
20．（1）常用温度计是根据液体 的性质制成的。小杨同学在测量温度时发现温度计内的水银柱慢慢升高，对于温度计内的水银柱而言，其 （选填“密度”“质量”或“内能”）增大。某时刻温度计示数如图甲所示，为 ℃。
（2）如图乙所示，弹簧测力计的示数为 N。在完全失重的情况下，弹簧测力计 （选填“可以”或“不可以”）测水平拉力的大小。
（3）小华想探究“光的反射规律”中反射角与入射角的关系，请你在图丙中虚线框内设计出实验记录表格 。
【答案】 热胀冷缩 内能 66 1.2 可以 见详解
【详解】（1）[1]常用温度计是利用液体热胀冷缩的性质制成的，将不便于观察的温度转换为便于观察的液柱的长度，采用了转换法。
[2]温度计内的水银柱慢慢升高，说明此时水银的温度在升高；物体的质量和温度无关，所以水银柱的质量不变；物体的内能和质量、温度有关，在测量温度时，水银柱的质量不变，温度升高，其内能增大。
[3]由图甲可知，温度计的分度值为1℃，所示的温度为零上温度，故温度计示数为66℃。
（2）[4]由图乙可知，弹簧测力计的分度值为0.2N，故弹簧测力计的示数为1.2N。
[5]弹簧测力计的原理是在弹性限度内，弹簧的伸长量与所受拉力成正比，在完全失重的情况下弹簧测力计也可以测量水平拉力的大小。
（3）[6]在探究“光的反射规律”中反射角与入射角的关系时，需要多次测量得出普遍规律，故表格如下：
21．在“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为8Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干，另有标有“30Ω，2A”的滑动变阻器R1和标有“5Ω，1A”的滑动变阻器R2。

（1）小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作： ；
（2）若小明设计的电路如图乙所示，请选择合适的量程，并用笔画线代替导线将图乙的实物图连接完整 ；
（3）本实验选择的滑动变阻器是 （选填“R1”或“R2”）；
（4）当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率4P实 P额（选填“＞”“＜”或“＝”）。
【答案】 电流表进行调零 R1 ＞
【详解】（1）[1]连接电路前，电流表指针位置如图甲所示，说明电流表未进行调零，接下来应当进行的操作是对电流表进行调零。
（2）[2]额定电压为2.5V的待测小灯泡，电阻约为8Ω，小灯泡在额定电压下的电流约为
故电流表选择的量程为0～0.6A，电流表与灯泡串联，如图所示：

（3）[3]电源电压恒为4.5V，额定电压为2.5V的待测小灯泡，根据串联电路分压原理可得滑动变阻器两端的电压为2V，则有
此时滑动变阻器接入电路的电阻R滑＝6.4Ω，所以滑动变阻器的最大电阻必须大于6.4Ω，故选择滑动变阻器R1。
（4）[4]当加在灯泡两端的电压为额定电压的一半时，根据公式可知，若灯泡电阻不变，则灯泡的实际功率
但是随着电压变小，灯泡电阻随温度的降低而减小，故灯泡的实际功率
即
4P实＞P额
22．在探究“影响滑动摩擦力大小的因素”实验中，猜想影响滑动摩擦力大小的因素可能有：
A．接触面所受的压力大小；
B．接触面的粗糙程度；
C．物体运动的速度；
小明通过如图所示的实验操作开展探究：

（1）进行实验时，弹簧测力计必须沿水平方向拉着物体做 运动；
（2）要验证猜想B，需按照 （选填“甲”或“乙”）和丙图进行对比实验；
（3）比较甲和乙图的实验，得到的实验结论是 ；
（4）在本次实验中运用的研究方法是转换法和 ；
【答案】 匀速直线 甲 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 控制变量法
【详解】（1）[1]实验过程中，弹簧测力计必须沿水平方向拉着物体做匀速直线运动，此时物体处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]验证滑动摩擦力的大小与接触面的粗糙程度的关系，保持压力不变，改变接触面的粗糙程度，选择甲丙两图。
（3）[3]比较甲、乙实验，接触面粗糙程度相同，乙图中压力较大，测力计示数大，滑动摩擦力较大，可以得到在接触面的粗糙程度相同的情况下，压力越大，摩擦力越大。
（4）[4]由（2）、（3） 知，本实验采用了控制变量法，而在物体被拉着匀速运动过程中，通过弹簧测力计的示数得出滑动摩擦力大小，这里用到了转换法，所以在本次实验中运用的研究方法是转换法和控制变量法。
五、计算题（本大题共2题，每题7分，共14分
23．小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20 1A”字样）、开关以及导线若干。他连接电路，先将变阻器滑片移至一端。闭合开关时，测得电流表示数为0.5安；然后他移动变阻器滑片，电流表、电压表示数逐渐增大，当滑片移至某一位置时，两电表示数如图（a）（b）所示。他在实验过程中发现电压表的示数变化范围为5伏~10伏。
根据上述信息，完成下列计算（均需写出计算过程）
① 电源电压U。
② 待测电阻Rx的阻值（精确到0.1欧）。
【答案】①15伏；②10.2欧
【详解】解：①由题可知，电压表并联在电阻两端，当变阻器接入电阻最大为20欧时，电流最小为0.5安，待测电阻两端电压最小为5伏，则电源电压U
U＝U1＋U2＝U1＋IR2＝5V＋0.5A×20Ω＝15V
②根据题意分析可知，将变阻器滑片移至一端时，电压表和电流表示数分别是5V和0.5A，此时待测电阻Rx的阻值是
将变阻器滑片移至某一位置时，两电表示数如图（a）（b）所示，根据电压表的示数变化范围为5伏~10伏可知，电压表和电流表示数分别是8.5V和0.8A，此时待测电阻Rx的阻值是
最后变阻器连入电路中的电阻最小，电路中的电流最大，即当电压表示数是10V时，电流表示数为允许滑动变阻器通过的最大电流1A，则此时待测电阻Rx的阻值是
为了减小误差，则待测电阻Rx的阻值是
答：① 电源电压U是15V；
② 待测电阻Rx的阻值10.2Ω。
24．如图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，筐受到的重力为20N。某次操作中，将重550N的泥土以0.3m/s的速度匀速提起，在此过程中工人的拉力F所做的功随时间变化的图像如图乙所示。细绳的质量和摩擦忽略不计。求：
（1）拉力F做功的功率；
（2）利用该装置提升泥土的机械效率。
【答案】（1）180W；（2）91.7%
【详解】解：（1）由乙图可知，当时间时，拉力做的总功，拉力做功的功率
拉力F做功的功率为180W。
（2）由题意可知，泥土以0.3m/s的速度匀速提起，4s内物体上升的高度
该泥土重为550N，拉力做的有用功
提升泥土的机械效率
提升泥土的机械效率约为91.7%。
答：（1）拉力F做功的功率为180W；
（2）利用该装置提升泥土的机械效率约为91.7%。
次数
入射角
反射角
反射角与入射角大小关系
1
2
3
…
