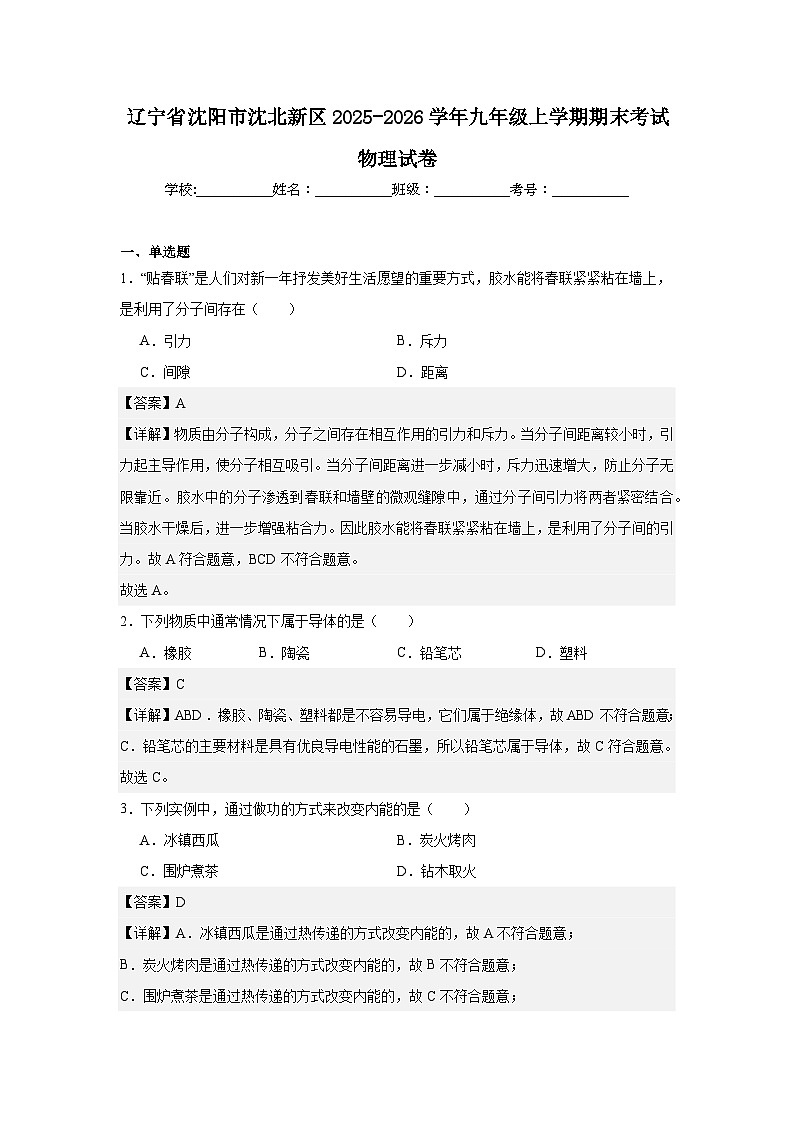

辽宁省沈阳市沈北新区2025-2026学年九年级上学期期末考试物理试卷

这是一份辽宁省沈阳市沈北新区2025-2026学年九年级上学期期末考试物理试卷，共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．“贴春联”是人们对新一年抒发美好生活愿望的重要方式，胶水能将春联紧紧粘在墙上，是利用了分子间存在（ ）
A．引力B．斥力
C．间隙D．距离
【答案】A
【详解】物质由分子构成，分子之间存在相互作用的引力和斥力。当分子间距离较小时，引力起主导作用，使分子相互吸引。当分子间距离进一步减小时，斥力迅速增大，防止分子无限靠近。胶水中的分子渗透到春联和墙壁的微观缝隙中，通过分子间引力将两者紧密结合。当胶水干燥后，进一步增强粘合力。因此胶水能将春联紧紧粘在墙上，是利用了分子间的引力。故A符合题意，BCD不符合题意。
故选A。
2．下列物质中通常情况下属于导体的是（ ）
A．橡胶B．陶瓷C．铅笔芯D．塑料
【答案】C
【详解】ABD．橡胶、陶瓷、塑料都是不容易导电，它们属于绝缘体，故ABD不符合题意；
C．铅笔芯的主要材料是具有优良导电性能的石墨，所以铅笔芯属于导体，故C符合题意。
故选C。
3．下列实例中，通过做功的方式来改变内能的是（ ）
A．冰镇西瓜B．炭火烤肉
C．围炉煮茶D．钻木取火
【答案】D
【详解】A．冰镇西瓜是通过热传递的方式改变内能的，故A不符合题意；
B．炭火烤肉是通过热传递的方式改变内能的，故B不符合题意；
C．围炉煮茶是通过热传递的方式改变内能的，故C不符合题意；
D．钻木取火时，相互摩擦，机械能转化为内能，是通过做功的方式来改变内能的，故D符合题意。
故选D。

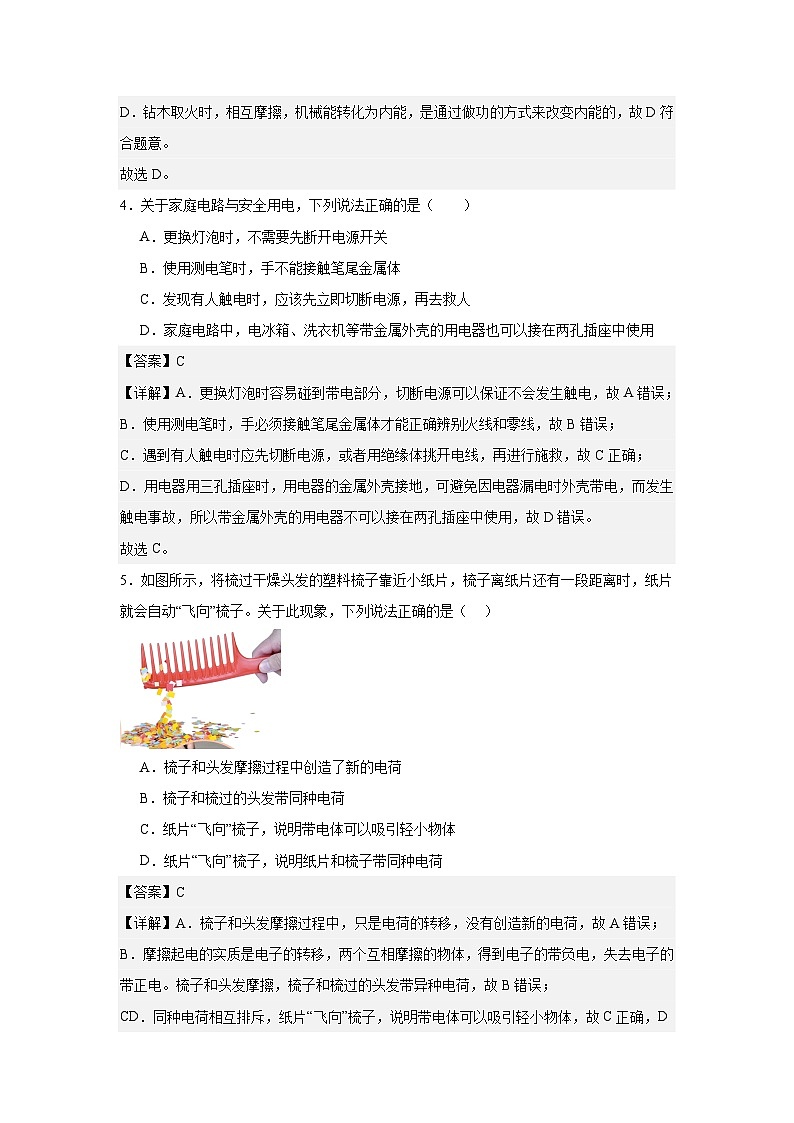

4．关于家庭电路与安全用电，下列说法正确的是（ ）
A．更换灯泡时，不需要先断开电源开关
B．使用测电笔时，手不能接触笔尾金属体
C．发现有人触电时，应该先立即切断电源，再去救人
D．家庭电路中，电冰箱、洗衣机等带金属外壳的用电器也可以接在两孔插座中使用
【答案】C
【详解】A．更换灯泡时容易碰到带电部分，切断电源可以保证不会发生触电，故A错误；
B．使用测电笔时，手必须接触笔尾金属体才能正确辨别火线和零线，故B错误；
C．遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故C正确；
D．用电器用三孔插座时，用电器的金属外壳接地，可避免因电器漏电时外壳带电，而发生触电事故，所以带金属外壳的用电器不可以接在两孔插座中使用，故D错误。
故选C。
5．如图所示，将梳过干燥头发的塑料梳子靠近小纸片，梳子离纸片还有一段距离时，纸片就会自动“飞向”梳子。关于此现象，下列说法正确的是（ ）
A．梳子和头发摩擦过程中创造了新的电荷
B．梳子和梳过的头发带同种电荷
C．纸片“飞向”梳子，说明带电体可以吸引轻小物体
D．纸片“飞向”梳子，说明纸片和梳子带同种电荷
【答案】C
【详解】A．梳子和头发摩擦过程中，只是电荷的转移，没有创造新的电荷，故A错误；
B．摩擦起电的实质是电子的转移，两个互相摩擦的物体，得到电子的带负电，失去电子的带正电。梳子和头发摩擦，梳子和梳过的头发带异种电荷，故B错误；
CD．同种电荷相互排斥，纸片“飞向”梳子，说明带电体可以吸引轻小物体，故C正确，D错误。
故选C。

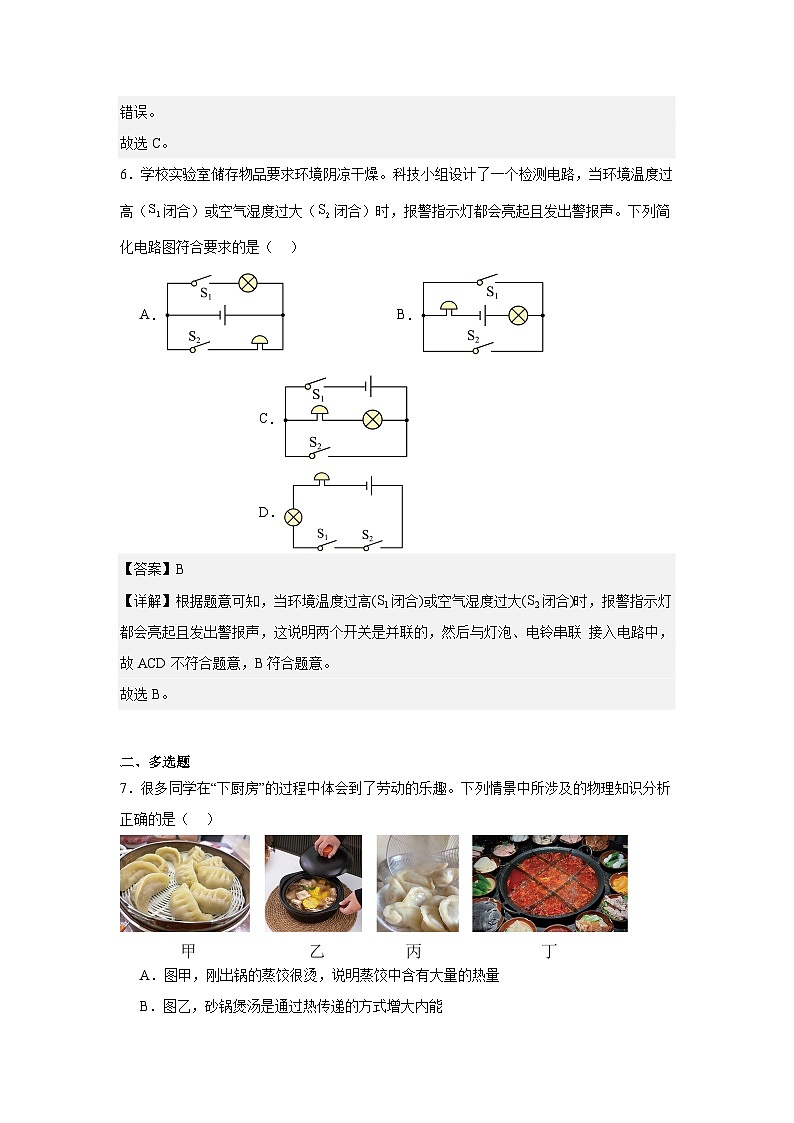

6．学校实验室储存物品要求环境阴凉干燥。科技小组设计了一个检测电路，当环境温度过高（闭合）或空气湿度过大（闭合）时，报警指示灯都会亮起且发出警报声。下列简化电路图符合要求的是（ ）
A．B．C．D．
【答案】B
【详解】根据题意可知，当环境温度过高(S1闭合)或空气湿度过大(S2闭合)时，报警指示灯都会亮起且发出警报声，这说明两个开关是并联的，然后与灯泡、电铃串联 接入电路中，故ACD不符合题意，B符合题意。
故选B。
二、多选题
7．很多同学在“下厨房”的过程中体会到了劳动的乐趣。下列情景中所涉及的物理知识分析正确的是（ ）
A．图甲，刚出锅的蒸饺很烫，说明蒸饺中含有大量的热量
B．图乙，砂锅煲汤是通过热传递的方式增大内能
C．图丙，煮熟的饺子冒着热腾腾的“白气”，说明分子在不停地做无规则运动
D．图丁，火锅沸腾过程中汤汁吸热内能增加，温度不变
【答案】BD
【详解】A．刚出锅的蒸饺很烫，说明蒸饺中含有大量的内能，热量是热传递中的过程量，故A错误；
B．砂锅煲汤时火焰与砂锅，砂锅和汤，三者之间有温度差，发生热传递，故砂锅煲汤是通过热传递的方式增大内能，故B正确；
C．煮熟的饺子冒着热腾腾的“白气”，这是水蒸气遇冷液化形成的小液滴，属于机械运动，故C错误；
D．火锅沸腾过程中汤汁吸热内能增加，温度维持在沸点，保持不变，故D正确。
故选BD。
8．如图小夜灯具有USB插座、多位插座、调光台灯、唤醒等多种功能。关于该小夜灯下列说法正确的是（ ）
A．给手机充电时，手机电池相当于电源
B．手机充电时，台灯与手机的连接方式是并联
C．调节台灯亮度的元件相当于滑动变阻器
D．调节台灯亮度的元件与灯泡是串联的
【答案】BCD
【详解】A．给手机充电时，手机电池消耗电能，相当于用电器，故A错误；
B．给手机充电时，台灯与手机可独立工作，互不影响，因此是并联的，故B正确；
CD．滑动变阻器可以调节电路中的电流，从而影响台灯的亮度，因此，调节台灯亮度的元件相当于滑动变阻器，该调节元件与灯泡串联，故CD正确。
故选BCD。
9．如图甲，R0为定值电阻，灯标有“3V1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了，电路消耗的总功率改变了，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。下列说法中正确的是（ ）
A．为6.5ΩB．为1.3WC．U总为13VD．OA是R0的U-I图像
【答案】BC
【详解】由图甲可知，闭合开关，灯泡、滑动变阻器、定值电阻串联接入电路，电压表V1测灯泡两端电压，电压表V2测灯泡和滑动变阻器两端的总电压，电流表测通过电路的电流。串联电路中各处电流相等，当变阻器接入电路的阻值不为零时，由串联电路的电压特点可知电压表V2的示数大于电压表V1的示数；由可得灯泡正常发光时的电流为
所以通过该电路的最大电流为0.5A，且灯泡的电阻是变化的，所以，综合以上分析可知，BC为电压表V1随电流表示数变化的图像，AB为电压表V2随电流表示数变化的图像，根据题意和图像可知，滑动变阻器R的滑片从某一位置移到某一端的过程中，电流从0.4A增大为0.5A，说明变阻器的滑片是向左移动的，滑片移到最左端时，灯泡L和定值电阻R0串联，此时灯泡正常发光，两电压表都测灯泡两端的电压，即为3V。串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压……①
滑片在中间某一位置时，灯泡、滑动变阻器和定值电阻R0串联，电压表V1测灯泡两端电压，电压表V2测灯泡和滑动变阻器两端的总电压，此时通过电路的电流为0.4A，灯泡两端的电压为2V，灯泡和滑动变阻器两端的总电压为5V，此时变阻器接入电路的阻值为
则
根据串联电路电压规律，结合欧姆定律可得电源电压……②
联立①②可得，
电路消耗的总功率的变化量为
而OA图像对应的电阻值为
所以OA不是R0的U-I图像。
综上可知，BC正确，AD错误。
故选BC。
三、填空题
10．妈妈在厨房煮“牛肉汤”时，在客厅的小明能闻到“牛肉汤”浓浓的香气，这是 现象；随着“牛肉汤”的温度升高，汤的香气更加浓郁，这是因为温度越高，分子热运动越 。
【答案】 扩散 剧烈
【详解】[1]小明能闻到“牛肉汤”浓浓的香气，说明香气分子在不停地做无规则运动，这是扩散现象。
[2]随着“牛肉汤”的温度升高，汤的香气更加浓郁，是因为温度越高，分子的热运动越剧烈。
11．如图甲、乙所示，漫画中老人和小朋友的感觉不同，但从物理学角度看，两幅图片都说明 可以改变内能。图乙中的小朋友从滑梯上滑下，他的内能 。（填“增大”“减小”或“不变”）
【答案】 做功 增大
【详解】[1]由图可知，搓手取暖，从滑梯上滑下都是将机械能转化为内能，发生了能量的转化，所以是做功可以改变内能。
[2]小朋友在下落过程中，质量不变，高度减小，重力势能减小，克服摩擦力做功，机械能转化为内能；他的内能增大。
12．汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它的能量转化情况与 （选填“乙”或“丙”）图相同，如果此汽油机1s做功20次，则汽油机1s完成 个冲程。
【答案】 乙 80
【详解】[1]甲图中，进气门和排气门都关闭，火花塞点火，活塞向下运动，是汽油机的做功冲程，此冲程中内能转化为机械能 。乙图是水蒸气推动塞子做功，内能转化为机械能，与甲图做功冲程的能量转化相同 。丙图是压缩冲程，活塞对空气做功，机械能转化为内能，与甲图能量转化不同 ， 故答案填乙 。
[2]四冲程汽油机一个工作循环包括4个冲程，对外做功1次。已知汽油机1s做功20次，因为一个工作循环有4个冲程，做功1次，那么做功20次时，完成的冲程数为20×4 = 80个 ，故答案填80 。
13．运载火箭使用的燃料是液态氢，利用液态氢做燃料，是利用其 的特点。若完全燃烧的液态氢，可放出热量 J，若这些热量有84%被质量为的水吸收，水的温度能够上升 ℃。【】
【答案】
热值大
7×107
14
【详解】[1]火箭使用的燃料主要是液态氢，在质量相同的情况下氢完全燃烧放出的热量最多，这是利用了液态氢燃料的热值大的特点。
[2]若完全燃烧的液态氢，可放出热量
[3]若这些热量有84%被质量为的水吸收，则水吸收的热量为
则水升高的温度为
14．如图，要使和串联，应闭合开关 ；要使和并联，应闭合开关 。
【答案】 S2 S1和S3
【详解】[1]如图所示，要使灯泡和串联，则灯泡和跟电源应首尾相连，所以应闭合开关，断开和，电流从正极出发经、、回到负极。
[2]要使和并联，则灯泡与并列连接，所以应闭合开关和；此时电流从正极出发，经开关分支，一支经灯泡，另一支经灯泡、开关，然后共同回到负极。
15．小明在观察供电箱时看到如图甲所示的情景，其中A、B分别为漏电保护器和空气开关，它们的作用是不同的。当电路中电流过大时， （选填“A”、“B”或“A和B都”）能自动断开。小明用测电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管 （选填“会”或“不会”）发光。
【答案】 B 会
【详解】[1]空气开关的作用是在电路电流过大时自动断开；漏电保护器是在电路漏电时断开，因此电流过大时B会自动断开。
[2]电路乙中，中性线在“×”处断路，开关闭合后，A点通过灯泡、开关与相线连通，试电笔接触A点时，电流可通过试电笔、人体形成回路，因此试电笔氖管会发光。
16．如图甲所示电路，电源电压恒定不变，电压表的量程为0~3V，定值电阻R1=6Ω，滑动变阻器R2由三段横截面积相同的均匀直导体AB、BC、CD连接而成（总长度为55cm），其中有一段是铜导体，其电阻可忽略不计，另外两段的材料相同。闭合开关S，断开S1，将滑片P从D端开始缓慢向A端移动，电流表示数I与滑片P向A移动的距离x的关系如图乙所示，则电源电压为 V；同时闭合开关S、S1，为确保电路安全，滑片P向左移动距离x的最大值为 cm。
【答案】 7.2 24
【详解】[1]最大电流I=1.2A
滑片在A端，根据欧姆定律知，电源电压
[2]电压表的量程为0~3V，定值电阻R1=6Ω，最大电流
滑动变阻器的小电阻为
根据图像，30-40cm时电流不变，说明是铜丝，而电阻丝总长度为55cm-10cm=45cm
电阻的最大值为
故改变的电阻为
减小的电阻丝的长度为
小于30cm，没有经过铜丝，故移动的距离是24cm。
四、作图题
17．请按照电路图把实物图连接起来。（用笔画线代替导线）
【答案】
【详解】由电路图知，两灯泡串联，则实物图如下图所示
18．请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。
【答案】
【详解】家庭电路中，插座的接法为，左孔接零线（中性线），右孔接火线（相线），中间孔接接地保护线；开关应该与灯泡串联，为安全起见，开关应接靠近火线（相线）这一侧，且连接的火线（相线）端应接灯泡顶部金属点，零线（中性线）接灯泡侧壁金属片。如图所示：
五、实验题
19．小明利用如图甲所示的装置比较不同物质吸热能力的强弱。
(1)为使两个电加热器在单位时间内放出的热量相同，电加热器的规格应 。
(2)实验中选取初温相同、 相同的A、B两种液体，分别倒入两个相同的烧杯中，用电加热器加热；当A、B两种液体吸收相同的热量时，通过比较 来比较不同物质吸热能力的强弱。
(3)根据实验测得的数据分别描绘了A、B两种液体的温度随加热时间变化的图像，如图乙所示，由图可知， 液体的吸热能力更强。
【答案】(1)相同
(2) 质量 升高的温度
(3)B
【详解】（1）两个电加热器的规格相同，在相同的时间内，两个电加热器产生的热量相同，才能保证在相同时间内提供的热量相同。
（2）[1][2]实验中，应选取初温和质量相同的A、B两种液体，用相同的电加热器加热，当加热相同的时间（即两种液体吸收的热量相同）时，通过比较它们升高的温度来比较吸热能力的强弱，根据公式可知，升高的温度较多的，吸热能力较弱。
（3）由图像可知，质量和初温相同的A、B两种液体，在升高相同的温度时，A液体的加热时间短（即吸热较少），B液体的加热时间长（即吸热较多），故B液体的吸热能力较强，即B液体的比热容较大。
20．研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”是利用微生物催化将有机物中的化学能直接转化成电能的装置。他们想到，土壤中有大量的微生物和有机物质，于是用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图所示。关于“土壤电池电压的大小与哪些因素有关？”他们提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。
为了验证猜想1，他们先在金属片上每隔2cm做好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，记录相应的电压值，数据如下表：
(1)分析以上数据，可以得出的初步结论是： 。
(2)他们探究猜想2时，逐渐增加铜片和锌片之间的距离，同时增加金属片插入土壤的深度，他们的做法是 （选填“正确的”或“错误的”），理由是： 。
(3)同学们发现，花池中的土壤与土路边的土壤电压不同，查阅资料发现，不同土壤中的有机物浓度不同，由此，请你提出一个可探究的科学问题：
【答案】(1)见解析
(2) 错误的 没有控制金属片插入土壤的深度一定
(3)土壤电池电压与土壤中有机物浓度是否有关？
【详解】（1）由表格中数据可知，当将铜片、锌片之间的距离一定时，两金属片插入土壤的深度越深，电压表的示数越大，即土壤电池的电压越大。
（2）[1][2]根据控制变量法可知，要探究电压与插入土壤的铜片和锌片之间的距离的关系，应控制两金属片插入土壤的深度相同，由题意可知，实验小组在改变铜片和锌片之间的距离同时，也改变了金属片插入土壤的深度，违背了控制变量法，故做法是错误的。
（3）由生活常识可知，花池中的土壤与土路边的土壤中含有的有机物浓度不同，由此可以提出一个可探究的科学问题：土壤电池电压与土壤中有机物浓度是否有关。
21．在探究“电流与电阻的关系”实验中所选器材有：滑动变阻器、开关、电源（电压为6V）各一个、电流表、电压表各一块、四个定值电阻（5Ω、10Ω、15Ω、20Ω）、导线若干。
(1)某同学连接了如图甲所示的实物电路。连接电路时，开关应处于 状态。闭合开关前，滑动变阻器的滑片P应滑到 （选填“A”或“B”）端。
(2)该同学将5Ω电阻连入电路，闭合开关，移动滑动变阻器的滑片在适当位置，记下此时电流表的示数；该同学继续实验，将5Ω电阻换成10Ω电阻后，闭合开关，此时滑片应向 （选填“A”或“B”）端移动，眼睛同时观察 （选填“电流表”或“电压表”）示数直至达到实验目的。
(3)该同学根据实验数据绘制了I-R的图像，如图丙所示。由图丙可知该同学在“探究电流与电阻的关系”的过程中电压表示数为 V。由丙图像可以得到的实验结论是： 。
【答案】(1) 断开 A
(2) A 电压表
(3) 2 在导体两端电压一定时，通过导体的电流与导体的电阻成反比
【详解】（1）[1]为了防止电路连接过程中出现短路或电流过大而损坏元件，连接电路时必须断开开关。
[2]为了保护电路，在闭合开关前应将滑动变阻器滑片调至阻值最大处，以限制电流，如图甲应将滑动变阻器的滑片P应滑到A端。
（2）[1][2]当把5Ω换成10Ω电阻后，由串联分压原理可知，定值电阻两端电压会变大，而探究电流与电阻关系的实验中要控制定值电阻两端电压不变，所以必须调节滑动变阻器，使其分担更多电压，从而降低定值电阻的电压，即应将滑动变阻器滑片向A端移动，增大滑动变阻器接入电路的阻值，同时观察电压表示数，直到它恢复到原来的数值。
（3）[1][2]由图丙可知，该同学在“探究电流与电阻的关系”的过程中控制的电压表示数为
同时观察到，随着电阻的增大，电流在减小，因此可得出结论，电压一定时，通过导体的电流与导体的电阻成反比。
22．用如图甲所示的电路测量未知电阻的阻值，电源电压为。
(1)请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表的示数变小。
(2)电路连接完成后，闭合开关，发现电流表无示数，电压表有示数，出现此现象的原因可能是未知电阻 （选填“断路”或“短路”）。
(3)排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数如图乙所示，是 A，则测得未知电阻 Ω。实验中通过移动滑片位置得到多组实验数据计算出的平均值，这样做的目的是为了 。
(4)另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为，a、b为滑动变阻器的两个端点，请把实验步骤补充完整。
①闭合开关，移动滑动变阻器滑片至a端，读出电压表示数；
②闭合开关， ，读出电压表示数；
③则待测电阻的表达式 。（用、、表示）
【答案】(1)
(2)断路
(3) 0.3 9 减小误差
(4) 将滑片移到b端
【详解】（1）未知电阻与变阻器串联，电压表测量未知电阻电压，电流表测量串联电路电流，滑动变阻器的滑片向右滑动时，电流表的示数变小，说明此时变阻器接入电路中电阻变大，则应将滑动变阻器左下接线柱与未知电阻连接，如下图所示：
（2）电路连接完成后，闭合开关，发现电流表无示数，说明电路没有电流，即发生断路。电压表有示数，说明电压表外侧电路正常，电压表测量电源电压，因此故障可能为未知电阻断路。
（3）[1]由图乙可知，电流表的分度值为0.02A，示数为0.3A。
[2]未知电阻两端电压为2.7V，则其阻值为
[3]实验时可能会产生测量误差，导致结果不准确，通过移动滑片位置得到多组实验数据计算出的平均值，可以减小误差。
（4）[1][2]闭合开关S，移动滑动变阻器滑片至a端，此时电压表测量电源电压，读出电压表示数；接下来闭合开关S，将滑片移到b端，此时待测电阻与变阻器串联，电压表测量待测电阻两端的电压，读出电压表示数，则此时变阻器两端的电压为
电路中的电流为
则待测电阻的阻值为
六、计算题
23．如图所示电路中，电源电压恒定，电阻。闭合开关后，电流表读数为0.2A，电压表的示数为2V。求：
(1)电阻R2的阻值；
(2)电源电压；
(3)若将R1、R2并联后接在原来的电路中，求干路电流。
【答案】(1)10Ω
(2)6V
(3)0.9A
【详解】（1）由图可知，R1与R2串联，电流表测电路中的电流
电压表测R2两端的电压，由可得，电阻R2的阻值
（2）R1两端的电压
电源电压
（3）若将R1、R2并联后接在原来的电路中，则
通过R1的电流
通过R2的电流
干路电流
24．某同学家中的电热水壶标有“220V 880W”。求：
(1)电热水壶的额定电流I。
(2)电热水壶的电阻R。
(3)电热水壶正常工作t=5min消耗的电能W。
(4)1kg的水从升高到吸收的热量。[]
【答案】(1)4A
(2)55Ω
(3)
(4)
【详解】（1）由 得电热水壶的额定电流
（2）由 得电热水壶的电阻
（3）电热水壶正常工作时间
电热水壶消耗的电能
（4）水升高的温度
水吸收的热量
七、综合题
25．项目化学习小组以节能、环保、智能为主题对学校花卉大棚进行升级改造：
(1)安装太阳能电池板，将太阳能转化为 能，为大棚里的用电器供电；
(2)如图甲所示，花卉大棚由棚膜和土墙搭建而成。为使大棚白天吸收更多的太阳热量，同学们决定用水墙替换土墙。这是因为水的 较大；
【安装补光系统】
(3)同学们查阅资料发现：光照强度过低时作物生长缓慢，需启动补光灯。为实现自动控制，同学们找到一款光敏电阻，其阻值随光照度变化规律如下表所示，分析数据可知，随着光照强度的减弱，该光敏电阻的阻值 （选填“增大”或“减小”）；
(4)同学们利用上述光敏电阻设计的电路如图乙所示。其工作原理是：工作电路中开关S2的状态由R2两端的电压决定，闭合开关S1，当光照度降低时，光敏电阻R2两端电压也随之变化，当光敏电阻R2两端的电压达到3伏，开关S2就自动连接触点c，使补光灯点亮。反之，当光照度增强到一定值时，开关S2就会自动连接触点b，使补光灯熄灭；控制电路和工作电路中电源电压分别为4.5V和220V。根据花卉大棚实际情况，同学们准备当光照度为15勒克斯时开启补光电路，则控制电路中定值电阻R1的阻值为 Ω。若要使补光灯在光照度更低时才能开启，R1应选用阻值 （选填“更大”或“更小”）的电阻；
【补光电路优化】
(5)在实际操作过程中同学们发现：该电路还不能根据光照度的变化任意调整补光灯启动时间。请你根据图乙电路提出一条改进措施 。
【答案】(1)电
(2)比热容
(3)增大
(4) 10 更大
(5)用滑动变阻器或电阻箱替换R1
【详解】（1）太阳能电池板可以将太阳能转化为电能，为大棚里的用电器供电，从而达到节能的目的。
（2）水的比热容比较大，根据可知，升高相同的温度，水吸收的热量更多。
（3）由表格数据可知，光照度增大，光敏电阻R2阻值减小，故随着光照强度的减弱，该光敏电阻的阻值增大。
（4）[1]由题意可知，当光照度为15勒克斯时，光敏电阻R2阻值为20Ω，此时会开启补光电路，即此时控制电路中光敏电阻R2两端的电压达到3V。则控制电路中的电流为
控制电路中电源电压为4.5V，则定值电阻R1的阻值为
则定值电阻R1的阻值为
[2]根据串联分压知识可知，光照度更低时，光敏电阻R2的阻值更大，分压更大。光敏电阻R2两端的电压达到3V时控制电路开启，要使补光灯在光照度更低时才能开启，则应该降低光敏电阻R2的分压，因此需要增大定值电阻的分压，即增大定值电阻的阻值，故若要使补光灯在光照度更低时才能开启，R1应选用阻值更大的电阻。
（5）由（4）可知，要调整补光灯启动的光照亮度需要调整定值电阻的阻值，故要根据光照度的变化任意调整补光灯启动时间可以用滑动变阻器或电阻箱来替换R1。
铜片、锌片插入土壤的深度h/cm
2
4
6
8
10
12
电压表的示数U/V
0.60
0.61
0.63
0.66
0.69
0.70
光照度（勒克斯）
5
10
15
20
25
30
光敏电阻R2阻值（Ω）
60
30
20
15
12
10
