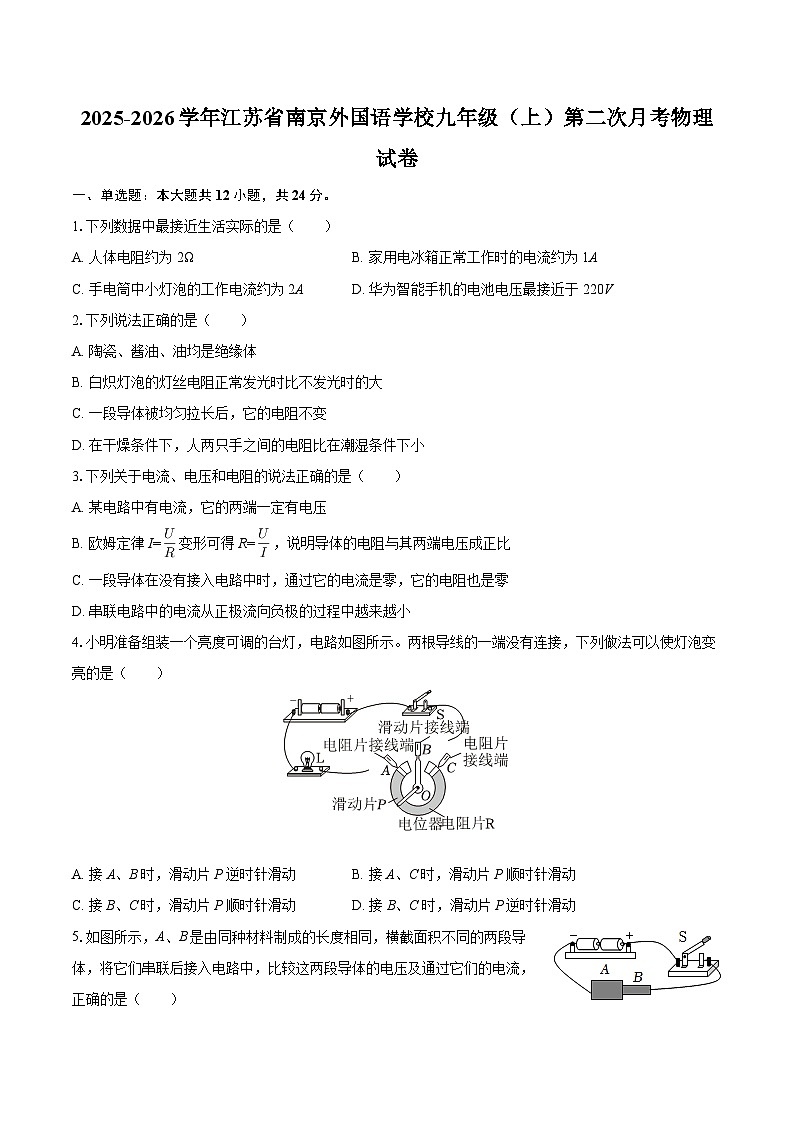

2025-2026学年江苏省南京外国语学校九年级（上）第二次月考物理试卷-自定义类型

这是一份2025-2026学年江苏省南京外国语学校九年级（上）第二次月考物理试卷-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列数据中最接近生活实际的是（ ）
A. 人体电阻约为2ΩB. 家用电冰箱正常工作时的电流约为1A
C. 手电筒中小灯泡的工作电流约为2AD. 华为智能手机的电池电压最接近于220V
2.下列说法正确的是（ ）
A. 陶瓷、酱油、油均是绝缘体
B. 白炽灯泡的灯丝电阻正常发光时比不发光时的大
C. 一段导体被均匀拉长后，它的电阻不变
D. 在干燥条件下，人两只手之间的电阻比在潮湿条件下小
3.下列关于电流、电压和电阻的说法正确的是（ ）
A. 某电路中有电流，它的两端一定有电压
B. 欧姆定律I=变形可得R=，说明导体的电阻与其两端电压成正比
C. 一段导体在没有接入电路中时，通过它的电流是零，它的电阻也是零
D. 串联电路中的电流从正极流向负极的过程中越来越小
4.小明准备组装一个亮度可调的台灯，电路如图所示。两根导线的一端没有连接，下列做法可以使灯泡变亮的是（ ）
A. 接A、B时，滑动片P逆时针滑动B. 接A、C时，滑动片P顺时针滑动
C. 接B、C时，滑动片P顺时针滑动D. 接B、C时，滑动片P逆时针滑动
5.如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电压及通过它们的电流，正确的是（ ）

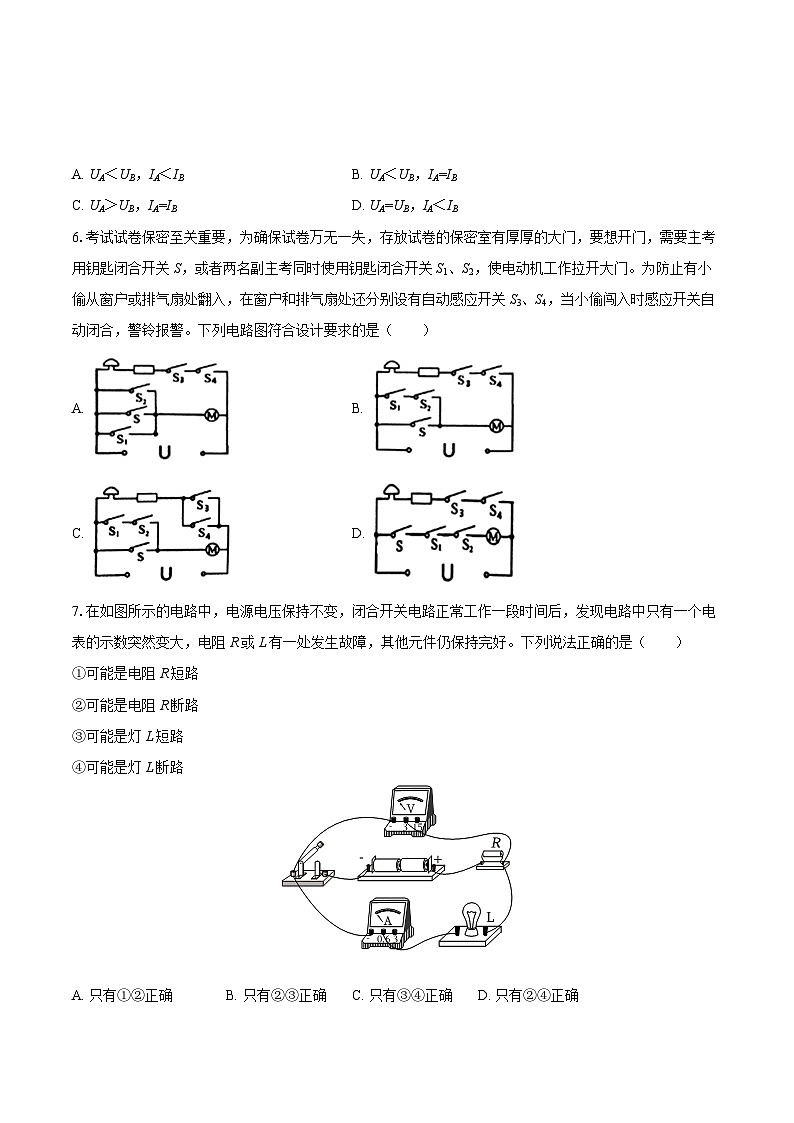

A. UA＜UB，IA＜IBB. UA＜UB，IA=IB
C. UA＞UB，IA=IBD. UA=UB，IA＜IB
6.考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（ ）
A. B.
C. D.
7.在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作一段时间后，发现电路中只有一个电表的示数突然变大，电阻R或L有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ）
①可能是电阻R短路
②可能是电阻R断路
③可能是灯L短路
④可能是灯L断路
A. 只有①②正确B. 只有②③正确C. 只有③④正确D. 只有②④正确

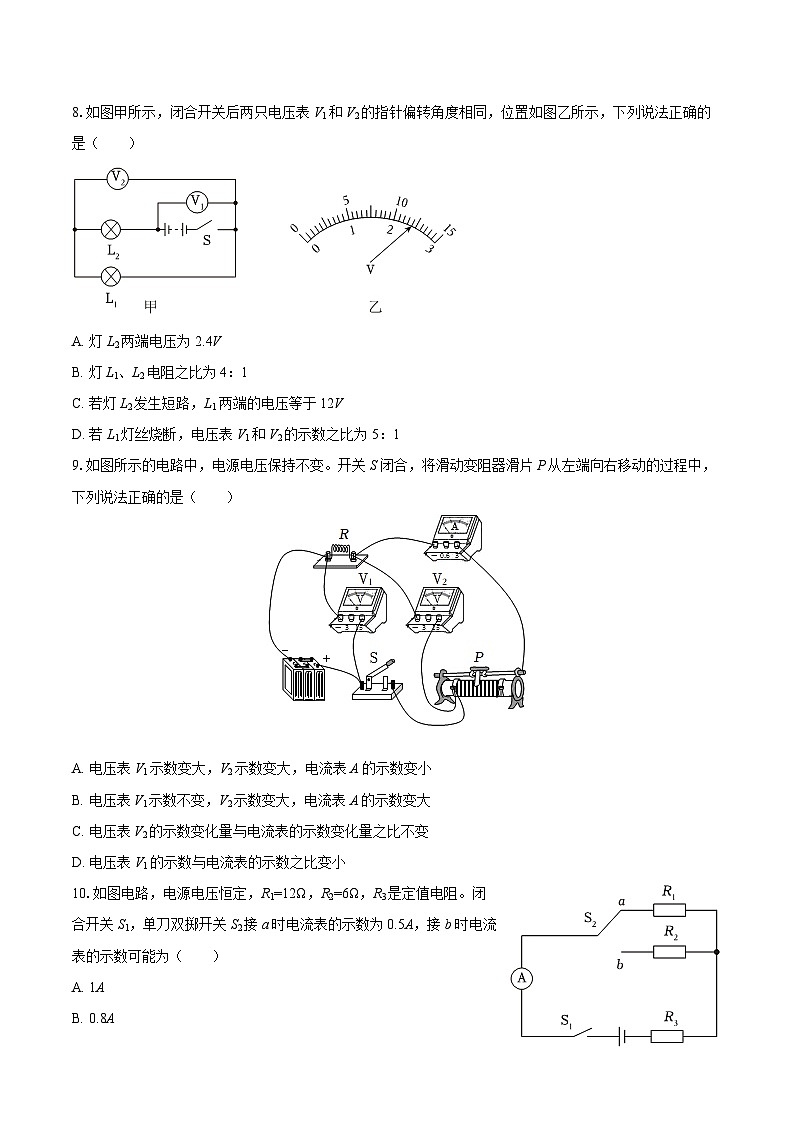

8.如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，下列说法正确的是（ ）
A. 灯L2两端电压为2.4V
B. 灯L1、L2电阻之比为4：1
C. 若灯L2发生短路，L1两端的电压等于12V
D. 若L1灯丝烧断，电压表V1和V2的示数之比为5：1
9.如图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器滑片P从左端向右移动的过程中，下列说法正确的是（ ）
A. 电压表V1示数变大，V2示数变大，电流表A的示数变小
B. 电压表V1示数不变，V2示数变大，电流表A的示数变大
C. 电压表V2的示数变化量与电流表的示数变化量之比不变
D. 电压表V1的示数与电流表的示数之比变小
10.如图电路，电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.5A，接b时电流表的示数可能为（ ）
A. 1A
B. 0.8A
C. 0.5A
D. 0.3A
11.如图是小科利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（ ）
A. 只有②B. 只有①②C. 只有①②④D. ①②③④均可以
12.小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是（ ）
A. 保持R2阻值不变，被测物体质量变小时，电路中电流变大
B. 保持R2阻值不变，被测物体质量变大时，电压表示数变小
C. 若需要使台秤的分度值变小，可以将R2滑片向左滑动
D. 若台秤测量值偏小，可以将R2滑片向右滑动进行校准
二、填空题：本大题共11小题，共29分。
13.如图所示充电宝是一个集储电、升压、充电管理于一体的便携式设备，给数码产品充电时的充电宝相当于简单电路中的 ，充电宝给手机充电的过程中，手机电池将 能转化成 能。
14.如图所示，三个相同电阻串联在电路中，闭合开关后，电压表示数为2V。若将电压表换成电流表，电路电流为0.2A，则电阻R= Ω。
15.一只标有“10Ω 1.5 A”的定值电阻和一只标有“20Ω 2 A”的滑动变阻器，在保证所有电路元件安全的前提下，串联接入电路，则它们两端允许加的最大电压为______V；如果并联接入电路，干路允许通过的最大电流为______A。
16.电阻R1与R2的I-U图象如图所示。当R2两端的电压为1V时，R2的阻值是 Ω；若将它们串联接到电压为3.5V的电源上，则R1的电流是 A；若将它们并联接到电压为4V的电源上，则干路的电流是 A。
17.体育中考跳绳的次数是自动记录，其简化电路如图甲所示。R1是光敏电阻，R2是定值电阻，信号处理系统记录ab间的电压，每当绳子挡住射向R1的红外线时，R1的阻值会变大，自动计数器会计数一次。电源电压为6V，ab间电压随时间变化的图象如图乙所示，该同学匀速连续跳绳1min的跳绳次数为 次，有红外线照射和无红外线照射时，电路中的电流之比为 ，光敏电阻的阻值之比为 。
18.如图甲所示，电源电压保持不变，定值电阻R0=5Ω。闭合开关S，调节滑动变阻器滑片P，两电压表示数与电流表示数变化的图像如图乙所示。则电源电压为 V，滑动变阻器在此过程中接入电路的最大阻值为 Ω。
19.如图是某实验电路的一部分，若通过导线ab的电流大小为0.26A，方向是a→b,通过导线cd的电流方向是 ，大小为 A。
20.如图所示，电源电压恒为4V，定值电阻R1规格为“5Ω0.5A”，滑动变阻器R2规格为“30Ω1A”，电流表的量程为0～0.6A，两个电压表的量程均为0～3V，在保证电路安全的条件下，滑动变阻器R2的阻值取值范围为 Ω≤R2≤ Ω，电路中电流变化范围为 A≤I2≤ A，R2两端电压变化范围为 V≤U2≤ V。
21.如图所示，电源电压不变，R1、R3是定值电阻，R1阻值是滑动变阻器R2最大阻值的一半。先闭合开关S、S1、S2，当滑动变阻器R2的滑片P在中点时，电流表A1的示数等于电流表A2的示数；然后再断开开关S1、S2，将滑动变阻器R2的滑片移到a端，先后通过滑动变阻器R2的电流之比为I1：I2= ，先后两次电压表示数之比为 。
22.在如图所示的电路中，电源电压保持不变，R0=1Ω，R1=2Ω，R2为滑动变阻器。闭合开关S，当滑动变阻器的滑片P向下滑动时，R2电阻增加了4Ω，四个电表的示数都发生变化，电表示数的变化量大小分别用ΔI、ΔU1、ΔU2和ΔU3表示，若ΔI=0.2A，则ΔU2= V，|ΔU2| |ΔU3|（选填“大于”、“小于”或”等于”）。
23.一个密封盒的表面可见两个接线柱、一个定值电阻R1和一个电阻箱R2的旋钮，盒内没有其他用电器。小明想探究R1和R2的连接方式，连接了如图所示的电路，电源电压恒定，做了三次实验，数据记录如表格所示，则：
（1）R1和R2的连接方式是______联；
（2）该电路的电源电压为______V，R1的阻值是______Ω。
三、作图题：本大题共2小题，共4分。
24.小明连接好如图所示的电路后闭合开关，向右移动滑片时，一只电流表的示数不变，另一只电流表的示数变小。请在方框内填入小灯泡和滑动变阻器的元件符号。
25.请用笔画线代替导线将如图所示的电路连接完整。要求：导线不能交叉，电压表测小灯两端电压；闭合开关S，向左端移动滑动变阻器的滑片P，小灯变亮。
四、实验探究题：本大题共4小题，共35分。
26.在探究影响导体电阻大小的因素时，甲、乙两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如表：
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想②，应该选用编号为______两根电阻丝进行实验。
（2）分别将A和B两电阻丝接入电路中M、N两点间可验证猜想______，分析实验数据，得出的结论是：______；
（3）下列实验中与本实验方法相同的是______。
A、用伏安法测电阻
B、探究电流与电压、电阻的关系
27.松松同学利用图甲中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）多次改变导体A两端的电压，并记录对应的电流值，根据实验数据绘制图像如图乙中A所示。分析图像可得到电流与两端电压的关系是______；
（2）换用导体B重复上述实验，根据实验数据绘制图像如图乙中B所示，根据电阻定义可知导体B的阻值为______Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环颜色含义及导体A、B阻值对应的色环如图丙所示，则图丁中电阻______（选填“d”“e”或“F”）的阻值是15Ω。
（3）实验结束后，小聪、小明两位同学打算利用上述器材研究导体中电流与电阻的关系。实验室可供使用的定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω，为了控制导体两端的电压，于是串联接入滑动变阻器进行实验。
①小聪同学连接的实物电路如图戊所示，其中一根导线连接是错误的，请在图戊中将这根线打上“×”，并补画出正确的连线。
②更换的定值电阻越来越大，为了控制电阻两端的电压一定，则滑动变阻器接入电路的阻值______，定值电阻与滑动变阻器接入电阻之比______（两空均选填“变大”、“不变”或“变小”）。
③若电源电压调为4V，滑动变阻器最大阻值为20Ω，电流表量程（0-0.6A），电压表量程（0-3V）。电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图己所示；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为______V，并记录电流表的示数。要满足所有电阻都能进行实验，滑动变阻器的最大阻值应更换为≥______Ω，或不更换滑动变阻器，可将电压预设值调至______V～______V范围内。
④小明同学利用不同的定值电阻进行实验，实验中使用的滑动变阻器最大阻值为20Ω，收集的数据如下表（实验并未按照表中序号顺序进行，随机选取电阻测出数据填入表格）。分析表中数据，发现第______组实验的数据存在错误，出现该错误的原因是某次将定值电阻的阻值由______Ω变换为错误数据点对应的阻值时，未调节滑片P就读取电流造成的，滑动变阻器接入电路的阻值为______Ω，电源电压为______V。
28.几组同学用不同的方法测量Rx的阻值。
（1）第一组同学的实验方案如图甲所示。在实验过程中，滑动变阻器除了保护电路外，还有一个重要的作用是______；
（2）第二组同学的实验方案如图乙所示。请你帮他完成相关实验内容：
①将______接入A、B两点间（选填“电阻箱”或“待测电阻Rx”）；
②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下______；
③断开开关，取下A、B间的元件，将______接在A、B两点间（选填“电阻箱”或“待测电阻Rx”）；
④闭合开关，调节______，使______；
⑤读出______，即可知道Rx的阻值。
某组同学的测量结果比实际值大4.5Ω，分析后发现在步骤④中将滑动变阻器滑片向______（选填“左”、“右”）移动，导致滑动变阻器接入电路的阻值变化了______Ω。
（3）第三组同学提出用一个定值电阻R0，采用图乙所示的电路图也可以测出待测电阻的阻值。先将定值电阻R0接入A、B间，闭合S，电流表的示数为I1；断开开关，取下R0，将待测电阻Rx接入A、B间，电流表的示数为I2，该组同学认为待测电阻Rx=，其他组同学认真分析电路后发现该同学的设计不合理，原因是：______。
29.几组同学在测灯泡电阻实验中，连接了图甲所示的实物图。
（1）测小灯泡的电阻的实验原理是______，闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（2）某组同学实验时，开关闭合，发现灯泡不亮，电流表示数为零，电压表示数如图乙所示，则电压值为______V，经检查电表完好，则电路故障可能是______。排除故障后，测量数据，绘出I-U图像如图丙中的A所示，图像为曲线的原因是______；
（3）另一组同学用相同的器材也做这个实验，由于接线错误，根据测量的数据绘出的I-U图像如图丙中的B所示。错误的原因可能是______；
（4）实验中使用的小灯泡正常发光时的电流为0.2A，则小灯泡正常发光时的电阻为______Ω。
五、计算题：本大题共1小题，共3分。
30.如图所示的电路中，电源电压大小保持不变，只闭合开关S2时，电压表示数为2V，电流表示数为0.1A；当只闭合S1、S3时，电流表示数为0.15A，求电阻R1和R2阻值为多少？
六、综合题：本大题共1小题，共5分。
31.科技小组设计了一个压力报警装置，如图所示。杠杆OA始终处于水平位置平衡，O为支点，OB长20cm,AB长80cm；电源电压恒为10V，Rt为滑动变阻器，定值电阻R0阻值为40Ω，压敏电阻Rx与所受压力F变化的关系如表所示。报警系统在电压表示数达到或超过4V时报警，此时水平踏板所受压力达到或超过设定的报警值。水平踏板、杠杆OA及组件的质量均忽略不计，不考虑报警系统对电路的影响。
（1）当电压表示数达到4V时，电路中电流为多少？
（1）为使该装置在踏板所受压力达到2500N时开始报警，要对装置进行调试：
①计算出滑动变阻器R1应接入电路的阻值；
②具体调试过程为：使水平踏板空载，将R1的滑片置于最右端，闭合开关，调节R1滑片直至______，则该报警装置调试完成；
（3）如果要使报警时水平踏板的压力更大，应该将R1滑片向______（选填“左”或“右”）移动。
（4）小组同学发现保持（2）中，R1滑片位置不变，只移动踏板即可实现不同压力值的报警。于是在OA之间标注了刻度线，相邻两刻度线间的报警压力差值为250N，则刻度线的分布是______（选填“均匀”、“左疏右密”或“左密右疏”）的。
1.【答案】B
2.【答案】B
3.【答案】A
4.【答案】D
5.【答案】B
6.【答案】C
7.【答案】C
8.【答案】C
9.【答案】C
10.【答案】B
11.【答案】C
12.【答案】D
13.【答案】电源
电
化学

14.【答案】15
15.【答案】45 3.5
16.【答案】10
0.2
1.05

17.【答案】120
3：2
1：3

18.【答案】3
25

19.【答案】d→c
0.76

20.【答案】3
15
0.2
0.5
1.5
3

21.【答案】4：1
1：1

22.【答案】0.6
大于

23.【答案】并； 4；20
24.【答案】解：由题可知，闭合开关，向右移动滑片时，一只电流表的示数不变，另一只电流表的示数变小，说明小灯泡和滑动变阻并联，一个电流表示数不变，说明这个电流表与小灯泡串联，另一个电流表示数变小，说明这个电流表串联在干路中，如下图所示：
。
25.【答案】解：根据图片可知，电源由两节干电池组成，则电源电压是3V，所以电压表选择0～3V的量程；电压表测小灯两端电压时，电压表应与灯并联；
闭合开关S，向左端移动滑动变阻器的滑片P，灯变亮，说明电路中的电流变大，根据欧姆定律可知，电路中的总电阻变小，变阻器接入电路的电阻变小，将变阻器左端的接线柱接入电路中，如下图所示：
。
故答案为：见上图。
26.【答案】c、d ③;在导体的长度和横截面积相同时，导体的电阻与导体的材料有关，不同材料的导体，电阻一般不同 B
27.【答案】当导体电阻一定时，通过导体的电流与导体两端电压成正比 10; e （3）①；②变大；不变；③2；30；2.4；3；④4；5；2.5；4.5
28.【答案】多次测量取平均值，减小误差 待测电阻Rx;电流表示数为I;电阻箱;电阻箱;电流表示数变为I;电阻箱示数;左;4.5 没有控制AB间电压相同
29.【答案】R=;A 2.8;灯泡断路;灯丝电阻随温度的升高而升高 电压表并联在滑动变阻器两端了 7.5
30.【答案】电阻R1阻值为20Ω；R2阻值为10Ω。
31.【答案】当电压表示数达到4V时，电路中电流为0.1A；
①滑动变阻器R1应接入电路的阻值为40Ω；
②电压表示数为2V；
右；
左疏右密 实验序号
电阻箱R2/Ω
电流表示数I/A
①
10
0.6
②
20
0.4
③
40
0.3
编号
材料
长度/m
横截面积/mm2
a
镍铬合金
0.5
0.5
b
锰铜合金
0.5
0.5
c
镍铬合金
1.0
0.5
d
镍铬合金
1.0
1.0
实验序号
1
2
3
4
5
6
电阻R/Ω
5
10
15
20
25
30
电流I/A
0.6
0.3
0.2
0.2
0.12
0.1
压力F/N
0
50
100
150
200
电阻Rx/Ω
120
110
100
90
80
