中考物理二轮复习专题高频集训16 欧姆定律（2份，原卷版+解析版）

这是一份中考物理二轮复习专题高频集训16 欧姆定律（2份，原卷版+解析版），文件包含中考物理二轮复习专题高频集训16欧姆定律原卷版docx、中考物理二轮复习专题高频集训16欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

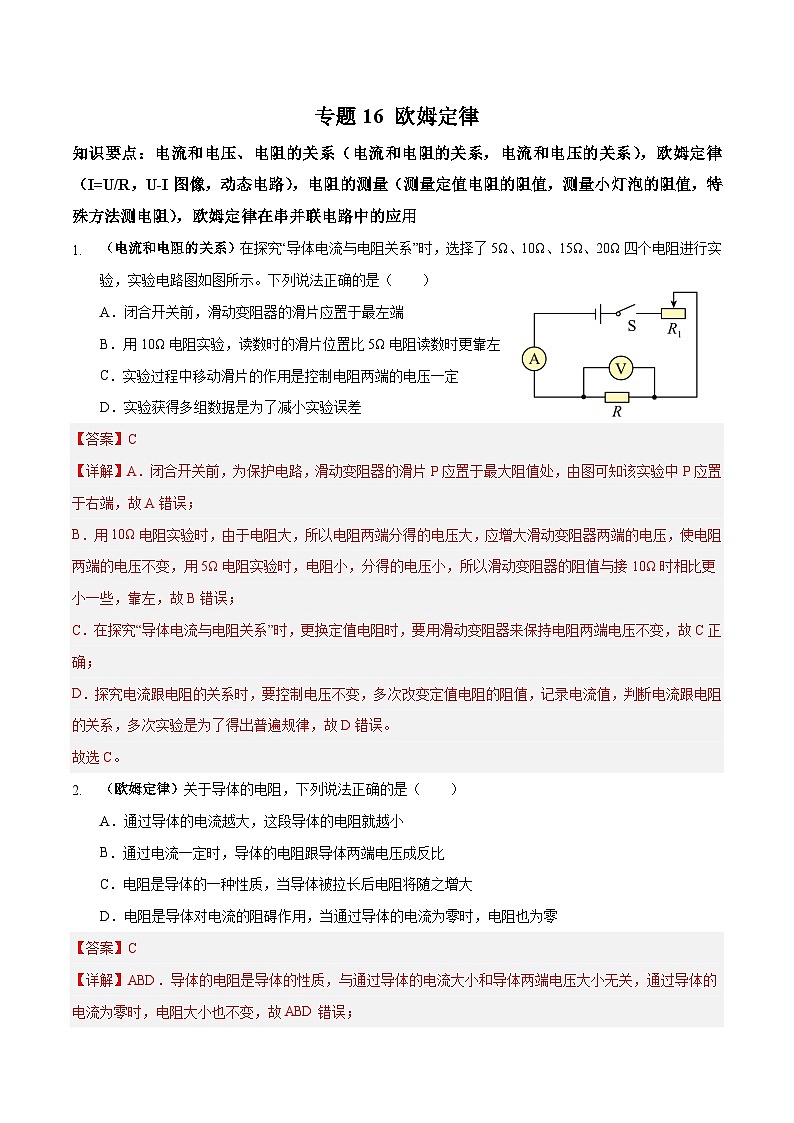

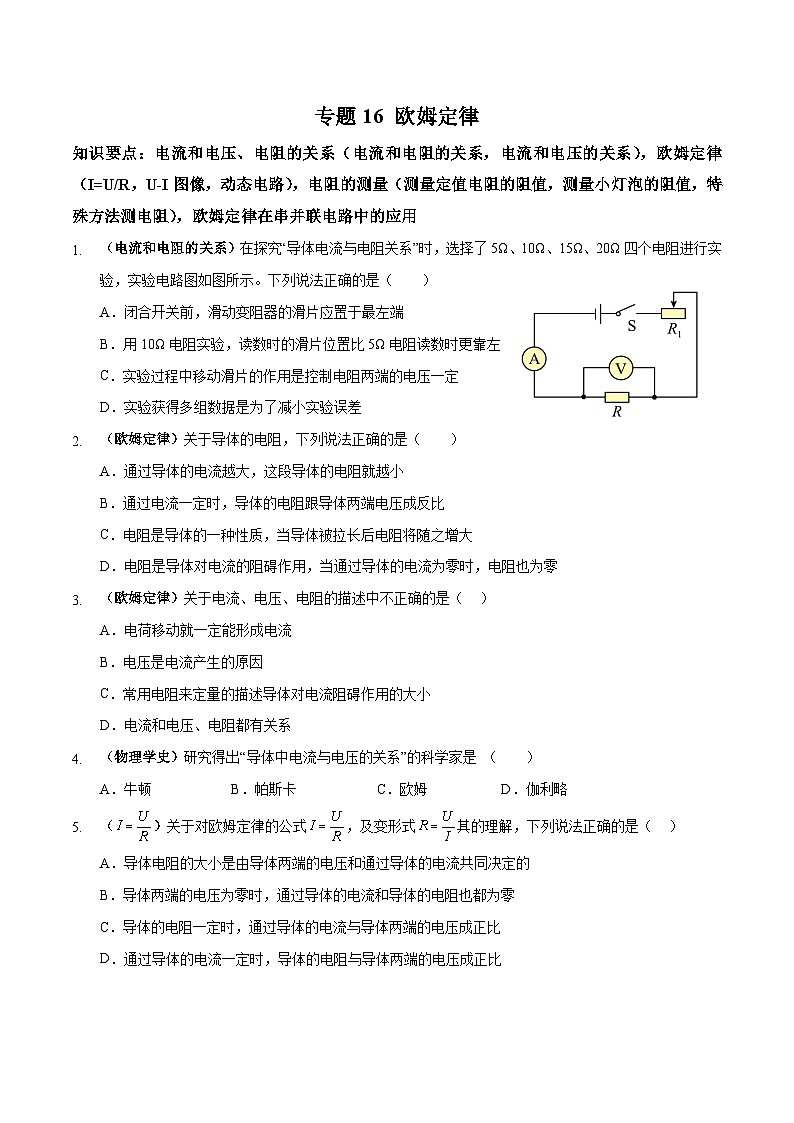

（电流和电阻的关系）在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左
C．实验过程中移动滑片的作用是控制电阻两端的电压一定
D．实验获得多组数据是为了减小实验误差
【答案】C
【详解】A．闭合开关前，为保护电路，滑动变阻器的滑片P应置于最大阻值处，由图可知该实验中P应置于右端，故A错误；
B．用10Ω电阻实验时，由于电阻大，所以电阻两端分得的电压大，应增大滑动变阻器两端的电压，使电阻两端的电压不变，用5Ω电阻实验时，电阻小，分得的电压小，所以滑动变阻器的阻值与接10Ω时相比更小一些，靠左，故B错误；
C．在探究“导体电流与电阻关系”时，更换定值电阻时，要用滑动变阻器来保持电阻两端电压不变，故C正确；
D．探究电流跟电阻的关系时，要控制电压不变，多次改变定值电阻的阻值，记录电流值，判断电流跟电阻的关系，多次实验是为了得出普遍规律，故D错误。
故选C。
（欧姆定律）关于导体的电阻，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．通过电流一定时，导体的电阻跟导体两端电压成反比
C．电阻是导体的一种性质，当导体被拉长后电阻将随之增大
D．电阻是导体对电流的阻碍作用，当通过导体的电流为零时，电阻也为零
【答案】C
【详解】ABD．导体的电阻是导体的性质，与通过导体的电流大小和导体两端电压大小无关，通过导体的电流为零时，电阻大小也不变，故ABD错误；

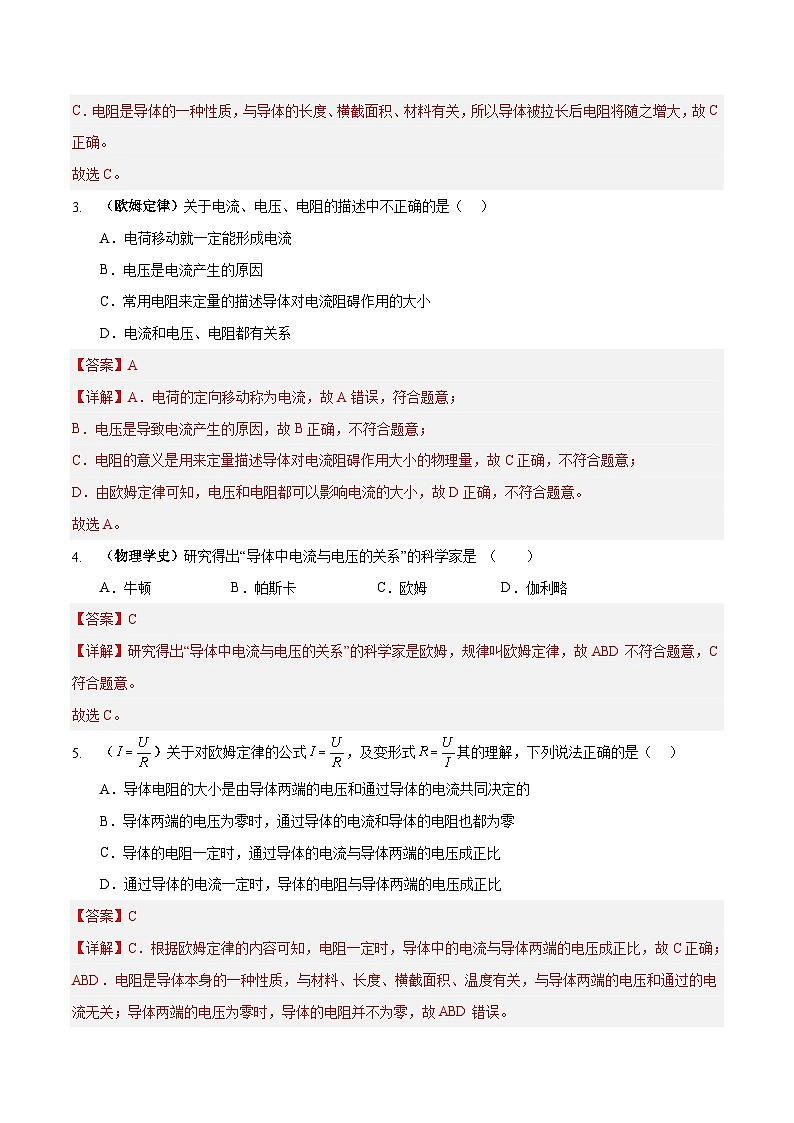

C．电阻是导体的一种性质，与导体的长度、横截面积、材料有关，所以导体被拉长后电阻将随之增大，故C正确。
故选C。
（欧姆定律）关于电流、电压、电阻的描述中不正确的是（ ）
A．电荷移动就一定能形成电流
B．电压是电流产生的原因
C．常用电阻来定量的描述导体对电流阻碍作用的大小
D．电流和电压、电阻都有关系
【答案】A
【详解】A．电荷的定向移动称为电流，故A错误，符合题意；
B．电压是导致电流产生的原因，故B正确，不符合题意；
C．电阻的意义是用来定量描述导体对电流阻碍作用大小的物理量，故C正确，不符合题意；
D．由欧姆定律可知，电压和电阻都可以影响电流的大小，故D正确，不符合题意。
故选A。
（物理学史）研究得出“导体中电流与电压的关系”的科学家是 （ ）
A．牛顿 B．帕斯卡 C．欧姆 D．伽利略
【答案】C
【详解】研究得出“导体中电流与电压的关系”的科学家是欧姆，规律叫欧姆定律，故ABD不符合题意，C符合题意。
故选C。
（）关于对欧姆定律的公式，及变形式其的理解，下列说法正确的是（ ）
A．导体电阻的大小是由导体两端的电压和通过导体的电流共同决定的
B．导体两端的电压为零时，通过导体的电流和导体的电阻也都为零
C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
D．通过导体的电流一定时，导体的电阻与导体两端的电压成正比
【答案】C
【详解】C．根据欧姆定律的内容可知，电阻一定时，导体中的电流与导体两端的电压成正比，故C正确；
ABD．电阻是导体本身的一种性质，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；导体两端的电压为零时，导体的电阻并不为零，故ABD错误。
故选C。

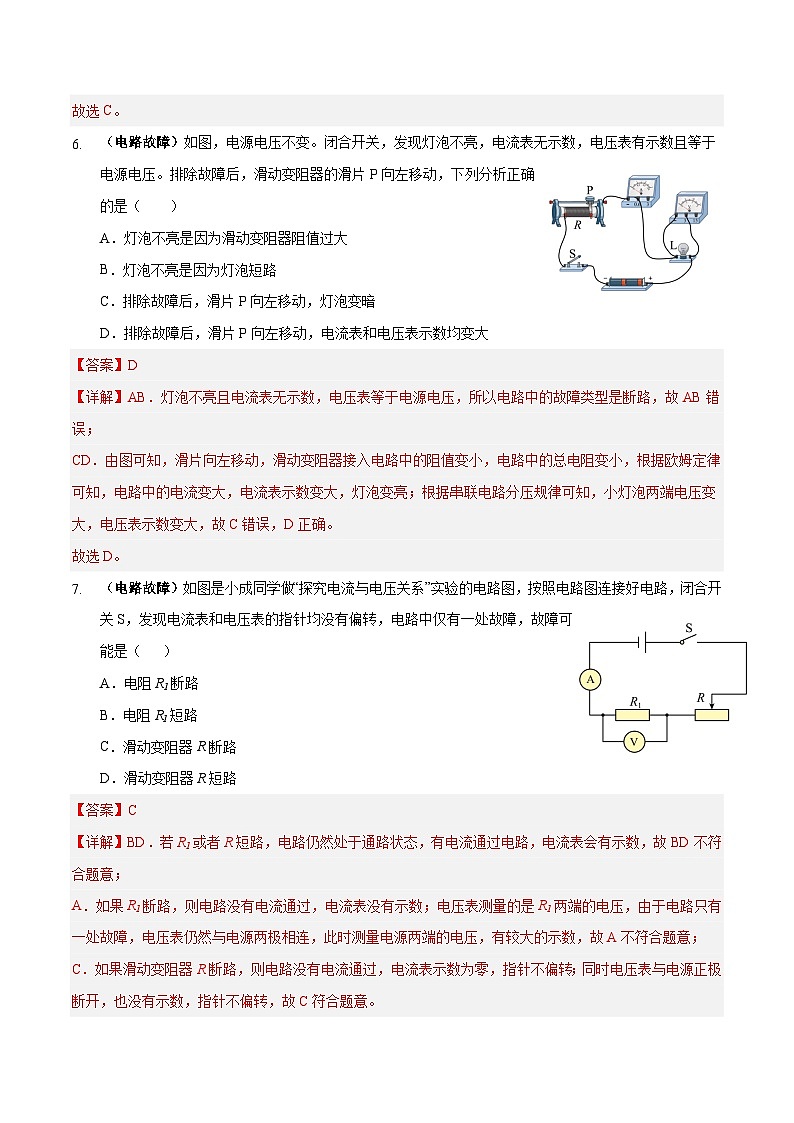

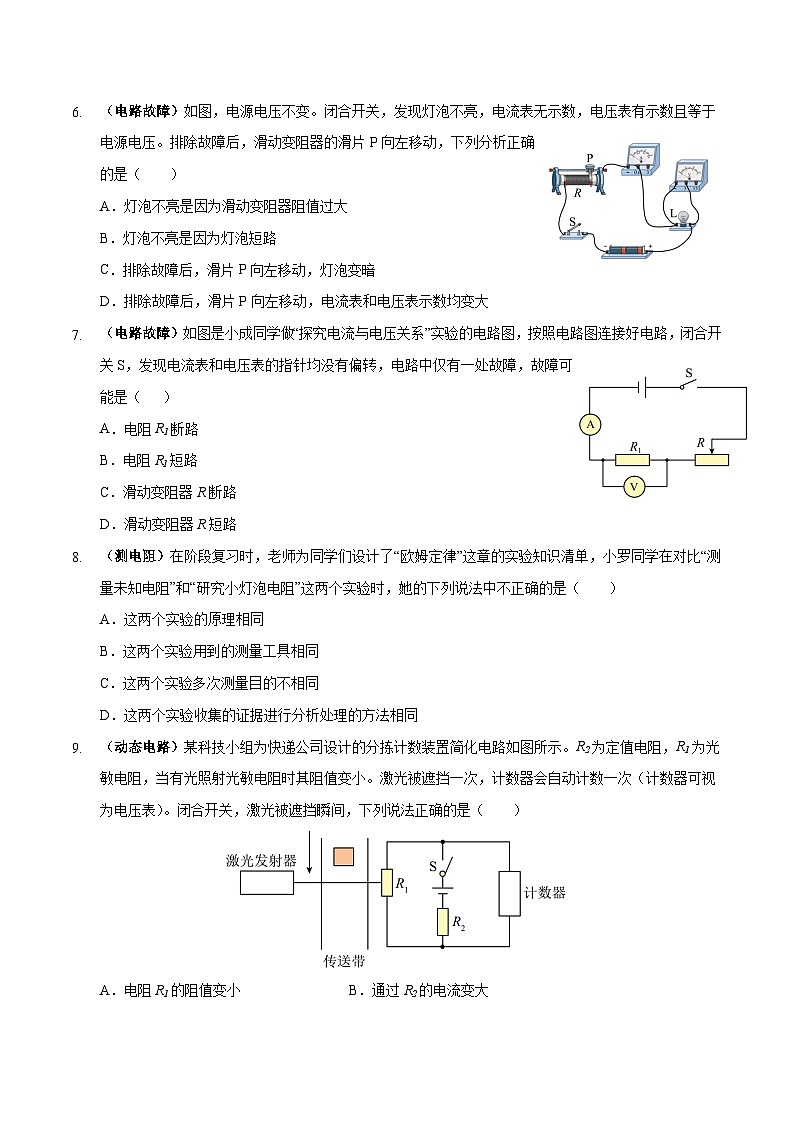

（电路故障）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变暗
D．排除故障后，滑片P向左移动，电流表和电压表示数均变大
【答案】D
【详解】AB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；
CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。
故选D。
（电路故障）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路
B．电阻R1短路
C．滑动变阻器R断路
D．滑动变阻器R短路
【答案】C
【详解】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
（测电阻）在阶段复习时，老师为同学们设计了“欧姆定律”这章的实验知识清单，小罗同学在对比“测量未知电阻”和“研究小灯泡电阻”这两个实验时，她的下列说法中不正确的是（ ）
A．这两个实验的原理相同
B．这两个实验用到的测量工具相同
C．这两个实验多次测量目的不相同
D．这两个实验收集的证据进行分析处理的方法相同
【答案】D
【详解】A．两个实验都是通过测量电压和电流，由得到阻值，所以两个实验的原理相同，故A正确，不符合题意；
B．两个实验都需要测量电压和电流，用到电压表和电流表，所以两个实验用到的测量工具相同，故B正确，不符合题意；
C．测量未知电阻时，多次测量求平均值，减小误差，研究小灯泡电阻时，多次测量，发现灯泡阻值与温度的关系，所以两个实验多次测量目的不相同，故C正确，不符合题意；
D．测量未知电阻时，多次测量求平均值减小误，研究小灯泡电阻时，多次测量，由于灯丝电阻是变化的，求出阻值不能求平均值，所以两个实验收集的证据进行分析处理的方法不相同，故D错误，符合题意。
故选D。
（动态电路）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
【答案】C
【详解】由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故ABD错误，C正确。
故选C。

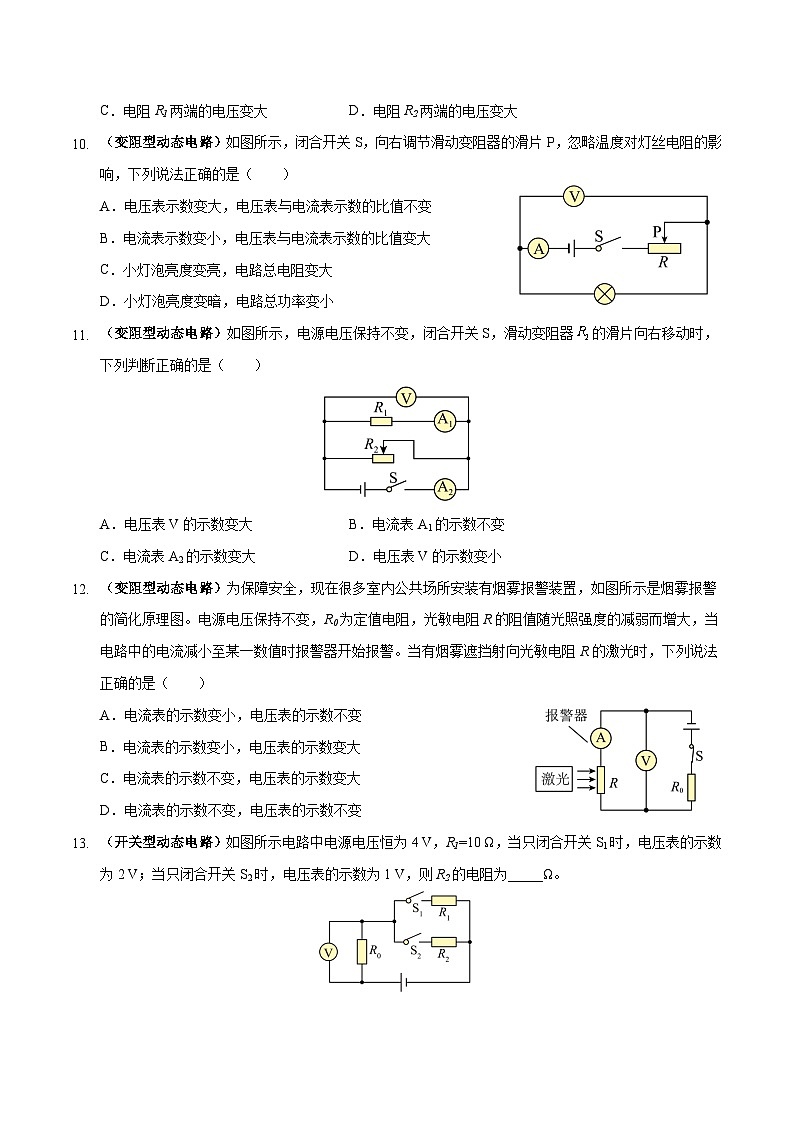

（变阻型动态电路）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小
【答案】D
【详解】AB．由电路图知道，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，由欧姆定律知道，电压表与电流表示数的比值等于灯泡的电阻值，由于忽略温度对灯丝电阻的影响，所以，闭合开关S，向右调节滑动变阻器的滑片P时，电压表与电流表示数的比值不变；但接入电路中的电阻变大，电路中的总电阻变大，由知道，电路中的电流变小，即电流表的示数变小；由U=IR知道，灯泡两端的电压变小，即电压表的示数变小，故AB错误；
CD．闭合开关S，向右调节滑动变阻器的滑片P时，电路中的总电阻变大，电路中的电流变小，由知道，灯泡功率减小，亮度变暗；由于电源电压不变，由知道，电路总功率变小，故C错误，D正确。
故选D。
（变阻型动态电路）如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（ ）
A．电压表V的示数变大B．电流表A1的示数不变
C．电流表A2的示数变大D．电压表V的示数变小
【答案】B
【详解】电源电压保持不变，闭合开关S，滑动变阻器R2的滑片向右移动时，R2的阻值将变大。由于R1的阻值不变，当R2的阻值变大后，的阻值也增大。由于电压表测量的是电源的电压，故无论如何调节滑片，电压表的示数不变，R1的阻值也没变，由欧姆定律可知通过R1的电流不变，即电流表A1的示数不变。由于电压表示数不变，而的阻值也增大，由欧姆定律可知，总电流减小，故电流表A2的示数变小。
故选B。
（变阻型动态电路）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
【答案】B
【详解】分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故B符合题意。
故选B。
（开关型动态电路）如图所示电路中电源电压恒为4 V，R1=10 Ω，当只闭合开关S1时，电压表的示数为2 V；当只闭合开关S2时，电压表的示数为1 V，则R2的电阻为_____Ω。
【答案】30
【分析】本题考查开关型动态电路，关键是分析开关不同状态时电路的连接，结合欧姆定律求解即可。
【详解】当只闭合开关S1时，R1 R0串联接入电路，电压表测量R0两端电压，则R0两端的电压为2 V，由串联电路电压规律可知
则
由串联分压规律可知
当只闭合开关S2时，R2 R0串联接入电路，电压表测量R0两端电压，则R0两端的电压为1V，由串联电路电压规律可知
由串联分压规律可知
则有
（欧姆定律在串并联电路中的应用）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。
【答案】 3.6 12
【详解】[1]当开关S1、S2均闭合时，电流表示数如图乙所示，量程为0—0.6A，分度值为0.02A，该电流表的读数为0.5A，当只闭合开关S1时，只有待测电阻的接入，电流表的示数为0.3A，当开关都闭合时，两电阻并联，通过定值电阻R0的电流为
电源电压为
[2]待测电阻的阻值为
（特殊方法测电阻）小敏利用如下器材：电压恒定的电源（电源电压值未知）、最大阻值为R（已知）的滑动变阻器、电流表等，设计了如图所示电路来测量未知电阻Rx的阻值。实验时，闭合开关S，将滑片移至B端，电流表的示数为I1再将滑片移至A端，电流表的示数为I2。则待测电阻Rx的阻值为___________。（用已知物理量和测得物理量的字母表示）
【答案】
【详解】由电路图知，实验所用电路为串联连接的电路，因串联电路中的总电压等于各分电压之和，且电源的电压恒定：当滑片移至A端时，电路为Rx的简单电路，电路中的电流为I2，所以有电源电压
U=I2Rx……①
当滑片移至B端时，Rx与滑动变阻器最大阻值串联接在电源上，电路中电流为I1，所以有
U=I1(Rx+R)……②
①②联立，解得待测电阻的阻值
（欧姆定律在串并联电路中的应用）如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2∶1。开关S断开时，通过R1与R2的电流之比为______；开关S闭合前后，电压表两次的示数之比为______。
【答案】 1∶1 2∶3
【详解】[1]开关S断开时，R1与R2串联，电压表测R1两端的电压，因串联电路中各处的电流相等，故通过R1与R2的电流之比为1∶1。
[2]开关S闭合后，R2短路，电路为R1的简单电路，电压表测电源电压U；开关S断开时，两电阻串联，根据串联电阻的规律，电路的电阻为
R=R1+R2=2R2+R2=3R2
电路的电流为
根据欧姆定律可知，此时R1的电压为
故开关S闭合前后，电压表两次的示数之比为
（电流和电阻的关系）在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表、滑动变阻器和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），导线若干。
（1）小海连接好如图甲所示的电路，检查无误后，闭合开关发现电流表几乎无示数，电压表示数为4.5V。移动滑片P，两电表示数均无变化，则电路故障可能是___________；
（2）排除故障后，先将10Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注视___________；
A．电流表示数 B．电压表示数 C．滑动变阻器滑片
（3）通过实验获取数据，得到如图乙所示导体的电流I随电阻R变化的图像，由此可推断所选滑动变阻器的最大阻值至少___________Ω；
（4）由图像乙可得出结论：___________。
【答案】 电阻R断路 B 15 导体两端电压一定时，流过导体的电流与导体电阻成反比
【详解】（1）[1]由图甲得，电阻与滑动变阻器串联，电压表测量电阻电压，电流表测量电路电流，小海连接好如图甲所示的电路，检查无误后，闭合开关发现电流表几乎无示数，电压表示数为4.5V，移动滑片P，两电表示数均无变化，说明电路中存在开路现象，电压表与电源相连接，则故障为与电压表并联的电阻断路。
（2）[2]电路中要控制电阻电压不变，所以排除故障后，先将10Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注视电压表示数，故AC不符合题意，B符合题意。
故选B。
（3）[3]由图像和欧姆定律得，电阻控制的电压为
滑动变阻器的电压为
由串联电路特点和欧姆定律得
当电阻最大时，滑动变阻器接入电路中电阻最大为
（4）[4]由图像得，电阻的电流与电阻乘积为定值，说明当电压一定时，电流与电阻成反比。
（电流和电阻的关系）甲是小明在探究“电流与电阻的关系”时的电路图，电源电压恒为6V。电压表、电流表无损坏，有5、10、20、25 、30等定值电阻，滑动变阻器（50 1A）一个，导线若干。
(1)根据实验要求，用笔画线代替导线，连接完成图甲的实物图 ______ 。
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是 ______ 。
(3)排除故障后，进行实验的过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意先观察 ______ （填序号）。
A．变阻器滑片 B．电压表 C．电流表 D．电源
(4)小明根据实验需要，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，将实验数据描绘在图乙中，由图知实验过程中，小明控制定值电阻两端电压保持 ______ V不变；若不更换其他器材，为了能够完成实验，更换的定值电阻阻值不能够大于 ______。
(5)观察图像可以得出实验结论： ______ 。
(6)实验中，滑动变阻器的主要作用是 ______ 。
【答案】 定值电阻R断路 B 2 25 电压一定时，通过导体的电流与导体的电阻成反比 保持定值电阻两端的电压不变 （保持电压表示数不变）
【详解】(1)[1]电流表和电阻串联，如图连接，选小量程。
(2)[2]电流表示数几乎为零，说明可能断路，电压表示数接近电源电压且几乎不变，说明电压表和电源直接连接，所以可能电阻R断路。
(3)[3]探究“电流与电阻关系”时要控制电阻的电压不变，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表示数。
(4)[4][5]由图乙可知，电阻两端电压为2V，所以控制定值电阻两端电压保持2V不变，滑动变阻器分压为4V，所以滑动变阻器电阻为定值电阻的两倍，滑动变阻器最大为50Ω，所以定值电阻最大为25Ω。
(5)[6]由表格中的数据可知，电流与电阻的乘积为一定值，故可得出结论当电压一定时，导体中的电流与导体的电阻成反比。
(6)[7]根据控制变量法，实验中，滑动变阻器的主要作用是控制电阻两端电压为定值。
（电流和电压的关系）小红在“探究电流与电压关系”的实验过程中，采用如图1所示的电路图：
（1）请用笔画线代替导线，帮助小红按图1将图2中实物电路连接完整；
（2）小红通过实验得到的数据如表，其中第5次实验时，调节电压表示数如图3所示，请将电压表的读数填在表格空白处；
（3）小红继续用图2的实物电路探究“电流与电阻的关系”时，她先将电阻接入电路，调节滑动变阻器，使电压表的示数为2V，记下电流值；再将电阻换成电阻，她下一步操作是：将滑动变阻器的滑片继续向______（选填“A”或“B”）端移动，使______的示数保持不变。
【答案】 1.5 B 电压表
【详解】（1）[1]根据电路图连接实物图，由于电源电压为两节干电池，电源电压为3V，所以电压表选用0~3V的量程且与电阻并联，由表格数据知电流表选用0~0.6A的量程且与电阻串联，滑动变阻器一上一下的串联在电路中，实物图如下图所示
（2）[2]电压表选用的量程为0~3V，分度值为，电压表读数为。
（3）[3][4]当电阻换成电阻后，电阻变大，由串联分压原理可知，定值电阻两端电压变大，电压表示数增大，根据控制变量法知，在探究电流与电阻的实验中应保持电阻两端的电压不变，即保持电压表示数不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由串联分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数保持不变。
（电流和电压的关系）在“探究电流与电压的关系”的实验中。
（1）连接电路时开关应______（选填“断开”或“闭合”）闭合开关前，滑动变阻器的滑片 P 应处于最______（选填“左”或“右”）端；
（2）正确连接好电路后，闭合开关发现电压表示数为 2.8V，电流表无示数，滑动滑片 P，两表示数均无变化，则故障原因是______；
（3）排除所有故障后，闭合开关，小明测得的数据如下表所示，回答下列问题。
①第 5 次实验时电流表示数如图乙所示，读数是______A，实验中所用电阻 R 的阻值为______Ω；
②实验过程中，当测完第 3 组数据后，若要继续测量第 4 组数据时，滑动变阻器的滑片应向______（选填“A”或“B”）端移动；
③小明实验中所用滑动变阻器的规格可能是______（填序号））
A．20Ω 1A B．25Ω 0.6A C．30Ω 0.4A
【答案】 断开 右 R断路 0.5 5 A B
【详解】（1）[1][2]为保护电路，连接电路时开关应断开；闭合开关前，滑动变阻器的滑片Р应处于阻值最大处的最右端。
（2）[3]电源电压为，正确连接好电路后，电流表无示数，电路可能断路，闭合开关发现电压表示数为，接近电源电压，说明电压表与电源连通，滑动滑片P，两表示数均无变化，则故障原因是R断路。
（3）①[4][5] 第5次实验时电流表示数如图乙所示，电流表选用小量程，分度值为，读数是；由欧姆定律，小明实验中所用电阻
故，小明实验中所用电阻。
②[6]实验过程中，当测完第3组数据后，若要继续测量第4组数据时，即电流变大，由欧姆定律，应减小电路的电阻，故滑动变阻器的滑片应向A端移动。
③[7]根据实验序号1，串联电路的规律及欧姆定律，变阻器连入电路的电阻
考虑到，小明实验中所用滑动变阻器的规格可能是，故选B。
（测量定值电阻的阻值）用“伏安法”测未知电阻的阻值。

（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是______；
（2）如图乙所示是小明测量定值电阻的实物图（不完整）。请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）；______
（3）连接电路前，开关必须______，电路接通前，滑动变阻器的滑片P应移至阻值最大端；
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障可能是______；
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如图丙所示，则本次实验测得定值电阻Rx的阻值是_______；
（6）本实验中滑动变阻器除保护电路外的作用是______；
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象。小明发现小宇绘制的U-I图象和自己绘制的U-I图象不同，你认为其原因是小宇_______。
【答案】 对电流表指针调零 断开 待测电阻Rx断路 13Ω 调节待测电阻两端的电压 将电压表并联在滑动变阻器两端了
【详解】（1）[1]小明在检查仪器时，发现电流表指针如图甲所示，表示电流表未接入电路就有示数，说明电流表没有调零，则小明接下来的操作是对电流表指针调零。
（2）[2]要求滑动变阻器的滑片P向右移动时，电流表示数变小，即电阻变大，故变阻器左下接线柱连入电路中，如下所示
（3）[3]连接电路前，为了保护各用电器的安全，开关必须断开，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）[4]小明闭合开关后，发现电流表示数为零，则电路可能断路，但电压表有示数，则电压表与电源连通，故此时电路中的一处故障是待测电阻Rx断路。
（5）[5]小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，电压表选用小量程，分度值为0.1V，电压为2.6V，由欧姆定律，则本次实验测得定值电阻为
（6）[6]本次实验需要进行多次测量，实验中滑动变阻器除保护电路外的作用是调节待测电阻两端的电压。
（7）[7]定值电阻与变阻器串联，当电路电流变小时，根据可知，定值电阻的电压变小，由串联电路电压的规律，变阻器的电压变大，由如图丁所示的U-I图象知，电流越小，电压表示数越大，故小明发现小宇绘制的U-I图象和自己绘制的U-I图象不同，其原因是小宇将电压表并联在滑动变阻器两端了。
（测量小灯泡的阻值）小阳同学用“伏安法”测小灯泡的电阻，小灯泡标有电压2.5V，电源电压4.5V。
(1)在连接电路时，开关应______，滑动变阻器滑片P应位于______（选填“A”或“B”）。
(2)用笔画线代替导线将实物连接成完整电路______。
(3)闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图所示，此时小灯泡的电阻约为______Ω（保留一位小数）；他把多次测量的电流值和电压值绘制成I-U图线是一条曲线，原因是______。
(4)如果利用此图还想测量标有电压为3.8V的小灯泡的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，应该把电压表并联在______的两端，当移动滑片使电压表示数为______V，此时灯泡正常发光。
【答案】 断开 A 9.6 小灯泡的电阻随温度的变化而变化 滑动变阻器 0.7
【详解】(1)[1][2]为保护电路，在连接电路时，开关应断开，滑动变阻器滑片P应位于最大阻值处，即A端。
(2)[3]由题意知，灯泡与滑动变阻器串联，电流表测电流且与灯泡串联，电压表并在灯泡两端，故实物图如下图所示：
(3)[4]由图可知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A，由可得，此时灯泡的电阻
[5]发现I−U图线是一条曲线，说明电流与电压不成正比，原因小灯泡的电阻不是定值，而是随温度的变化而变化。
(4)[6][7]利用此图还想测量额定电压为3.8V的小灯泡正常发光时的电阻，因电压表的15V量程已经损坏，故只能使用0∼3V量程，考虑到电源电压为4.5V，根据串联电路的总电压等于各部分电压和可知，可将电压表并联在滑动变阻器的两端，移动滑动变阻器的滑片，当电压表示数为
4.5V−3.8V=0.7V
即电压表示数为0.7V时，小灯泡两端的电压一定为3.8V，此时灯泡正常发光。
如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω，当开关S闭合时，电压表示数3V。求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
【答案】（1）0.5A；（2）18Ω
【详解】解：（1）由电路图知，两个电阻串联在电路中，电压表测R1两端的电压，则通过电阻R1的电流
（2）由串联电路的电压特点知，R2两端的电压
U2=U电-U1=12V-3V=9V
而串联电路电流处处相等，所以通过R2的电流
I2=I1=0.5A
电阻R2的阻值
答：（1）通过电阻R1的电流为0.5A；
（2）电阻R2的阻值为18Ω。
如图所示的电路，电源电压为9V不变，定值电阻R1阻值为10Ω。闭合开关S、S1时，电流表的示数为1.2A，求：
（1）电阻R1两端的电压为多少伏特？
（2）闭合开关S，断开S1，电流表的示数为多少？
（3）定值电阻R2的阻值。
【答案】（1）9V；（2）0.9A；（3）30Ω
【详解】解：（1）由电路图可知，闭合开关S、S1时，电阻R1与电阻R2并联，由并联电路的电压规律可知，R1和R2两端的电压相等，并且与电源电压相等，都为9V。
（2）闭合开关S，断开S1，电路中只有R1一个用电器接入电路，则R1两端的电压与电源电压相等为9V，则电流表的示数为
（3）由题意知闭合开关S、S1时，电流表的示数为I0=1.2A，根据欧姆定律，则此时电路总电阻为
由并联电路中电阻的特点可得，定值电阻R2的阻值为
答：（1）电阻R1两端的电压为9V；
（2）闭合开关S，断开S1，电流表的示数为0.9A；
（3）定值电阻R2的阻值为30Ω。
在图（a）所示的电路中，电阻R1的阻值为20欧。闭合开关S，两电流表指针的位置均如图（b）所示，求：
（1）电源电压U；
（2）电阻R2的阻值。
【答案】（1）6V；（2）5Ω
【详解】解：（1）分析电路图可知，电阻R1与电阻R2并联，电流表A1测量通过电阻R1的电流，电流表A测量干路中电流，电流表A的示数大于电流表A1的示数，所以由于两电流表指针的位置均如图（b）所示，所以电流表A选择0~3A量程，分度值为0.1A，读数为1.5A；电流表A1选择0~0.6A量程，分度值为0.02A，读数为0.3A；电阻R1的阻值为20欧，由并联电路电压特点可知，电源电压
（2）由并联电路电流特点可知，通过电阻R2的电流
则电阻R2的阻值
答：（1）电源电压为6V；
（2）电阻R2的阻值为5Ω。
实验次数
1
2
3
4
5
电压
______
电流
实验序号
1
2
3
4
5
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.20
0.30
0.40
