初中物理人教版（2024）九年级全册串联和并联复习练习题

这是一份初中物理人教版（2024）九年级全册串联和并联复习练习题，文件包含人教版九年级物理全一册同步考点练习153串联和并联原卷版docx、人教版九年级物理全一册同步考点练习153串联和并联解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。


典例分析＋变式训练

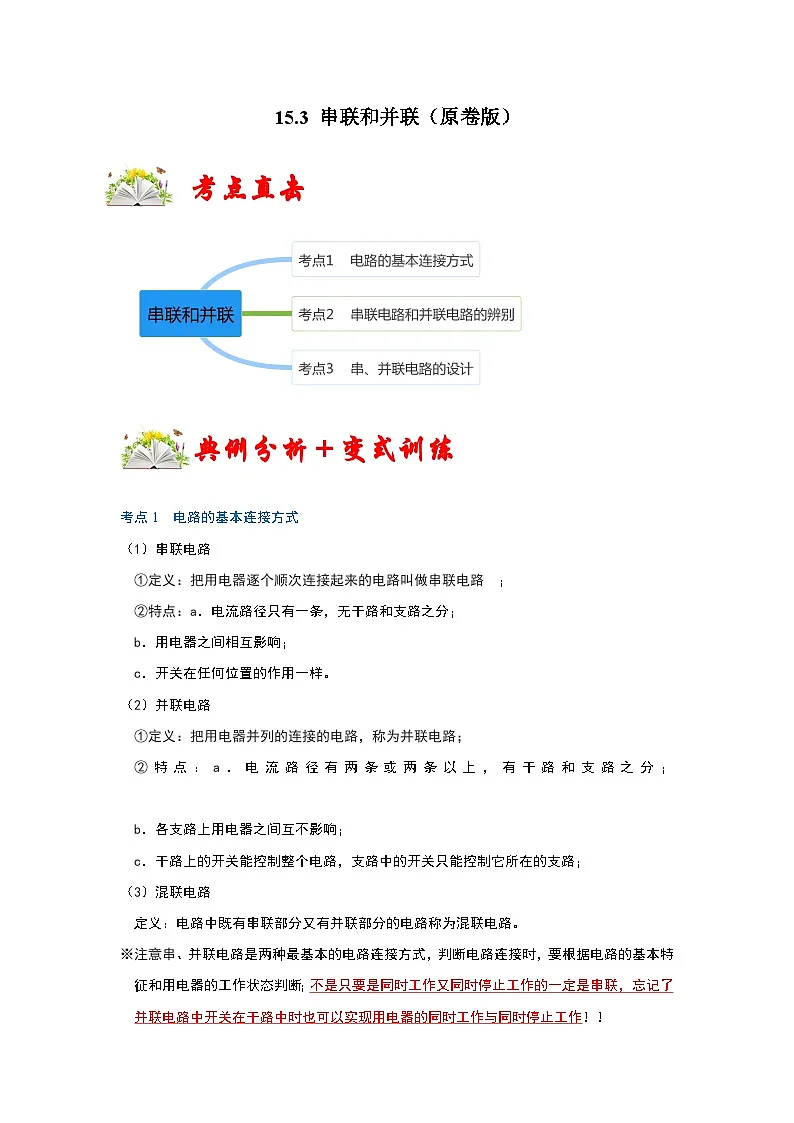

考点1 电路的基本连接方式
（1）串联电路
①定义：把用电器逐个顺次连接起来的电路叫做串联电路 ；
②特点：a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样。
（2）并联电路
①定义：把用电器并列的连接的电路，称为并联电路；
②特点：a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路；
（3）混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路。
※注意串、并联电路是两种最基本的电路连接方式，判断电路连接时，要根据电路的基本特征和用电器的工作状态判断；不是只要是同时工作又同时停止工作的一定是串联，忘记了并联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作！！

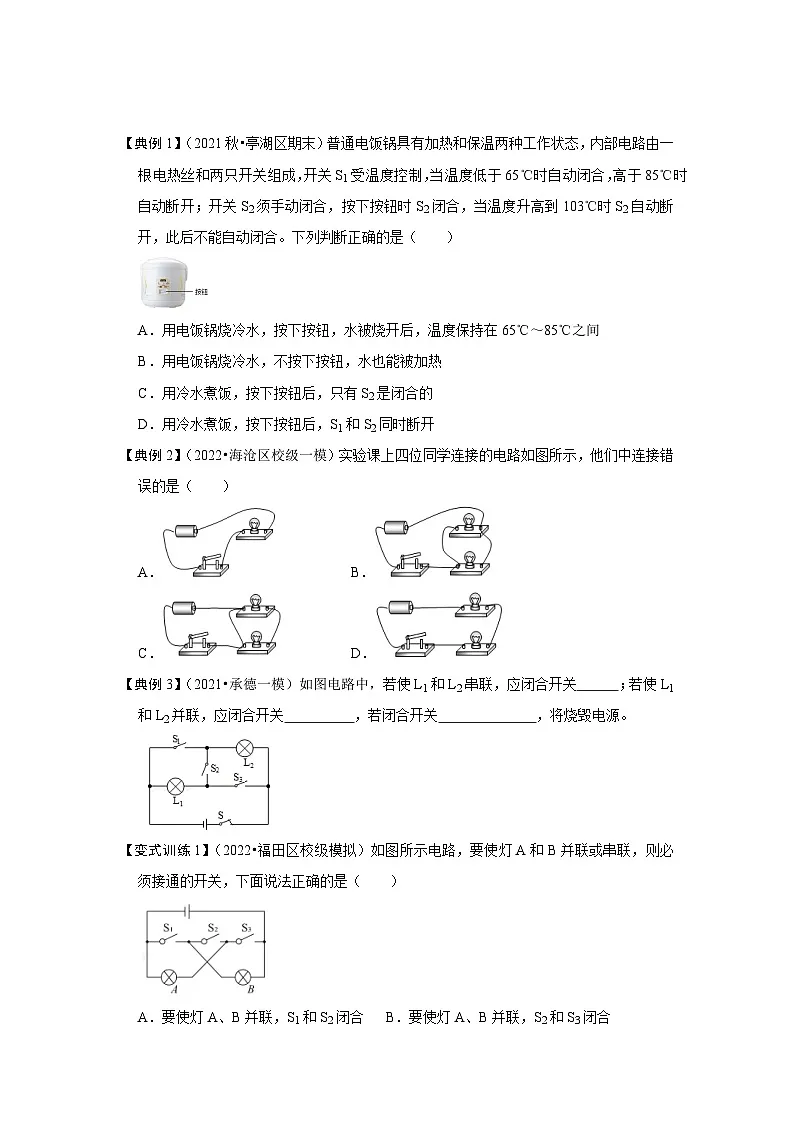

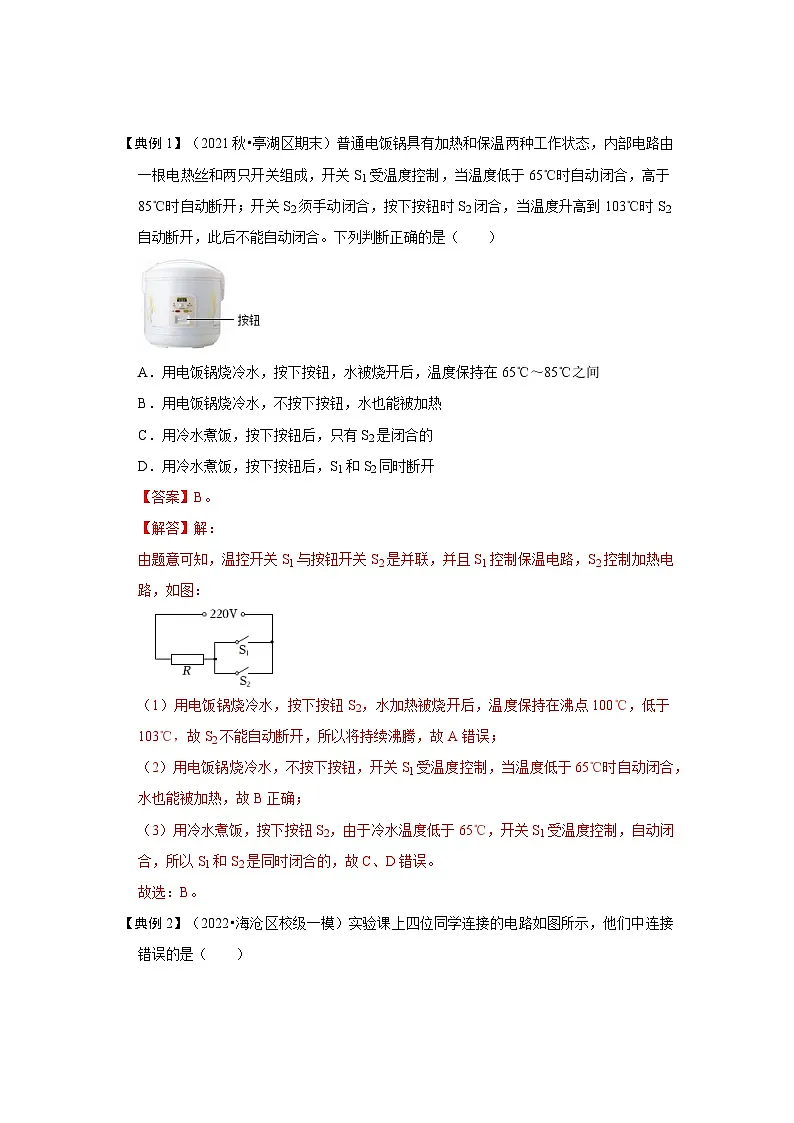

【典例1】（2021秋•亭湖区期末）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合。下列判断正确的是（ ）
A．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃～85℃之间
B．用电饭锅烧冷水，不按下按钮，水也能被加热
C．用冷水煮饭，按下按钮后，只有S2是闭合的
D．用冷水煮饭，按下按钮后，S1和S2同时断开
【典例2】（2022•海沧区校级一模）实验课上四位同学连接的电路如图所示，他们中连接错误的是（ ）
A． B．
C． D．

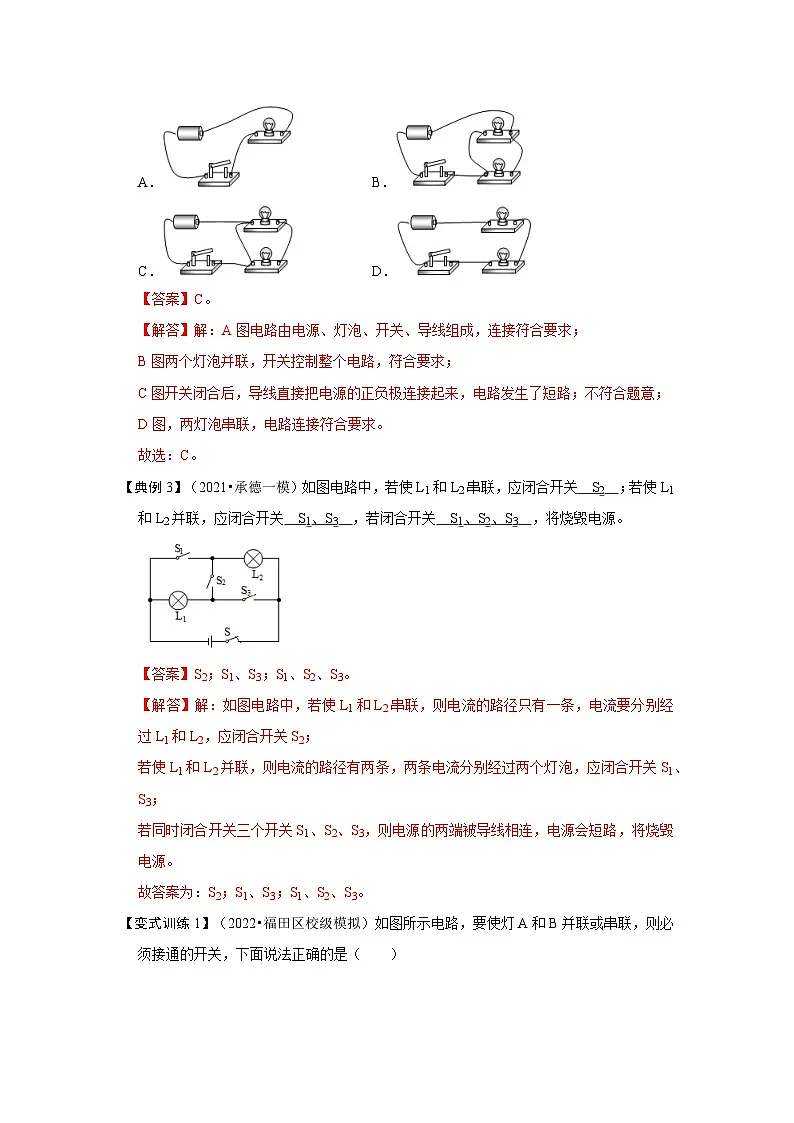

【典例3】（2021•承德一模）如图电路中，若使L1和L2串联，应闭合开关 ；若使L1和L2并联，应闭合开关 ，若闭合开关 ，将烧毁电源。

【变式训练1】（2022•福田区校级模拟）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（ ）
A．要使灯A、B并联，S1和S2闭合 B．要使灯A、B并联，S2和S3闭合
C．要使灯A、B串联，S1和S3闭合 D．要使灯A、B串联，S2闭合

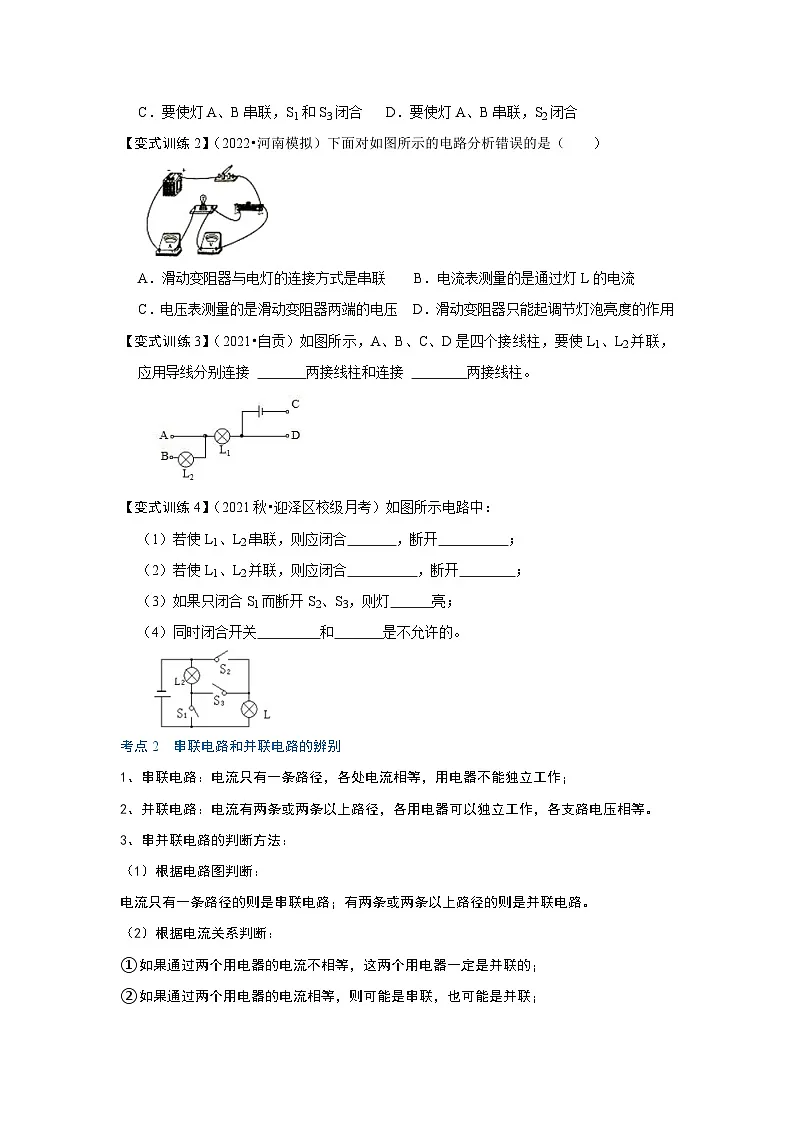

【变式训练2】（2022•河南模拟）下面对如图所示的电路分析错误的是（ ）

A．滑动变阻器与电灯的连接方式是串联 B．电流表测量的是通过灯L的电流
C．电压表测量的是滑动变阻器两端的电压 D．滑动变阻器只能起调节灯泡亮度的作用
【变式训练3】（2021•自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 两接线柱和连接 两接线柱。

【变式训练4】（2021秋•迎泽区校级月考）如图所示电路中：
（1）若使L1、L2串联，则应闭合 ，断开 ；
（2）若使L1、L2并联，则应闭合 ，断开 ；
（3）如果只闭合S1而断开S2、S3，则灯 亮；
（4）同时闭合开关 和 是不允许的。

考点2 串联电路和并联电路的辨别
1、串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作；
2、并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。
3、串并联电路的判断方法：
（1）根据电路图判断：
电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路。
（2）根据电流关系判断：
①如果通过两个用电器的电流不相等，这两个用电器一定是并联的；
②如果通过两个用电器的电流相等，则可能是串联，也可能是并联；
③若是不同的用电器则是串联；若是相同的用电器串联，并联都有可能。
（3）根据电压关系判断
①如果通过两个用电器的电压不相等，这两个用电器一定是串联的；
②如果通过两个用电器的电压相等，则可能是串联，也可能是并联；
③若是不同的用电器则是并联；若是相同的用电器串联，并联都有可能。
（4）根据用电器的工作情况判断：
用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
【典例4】（2021•依安县期末）关于教室里的日光灯之间的连接方式下列说法中正确的是（ ）
A．所有日光灯之间都是并联 B．所有灯之间都是串联的
C．只要灯亮，串联、并联都行 D．由一个开关控制两盏灯时，两灯串联
【典例5】（2022•郫都区模拟）如图所示的各电路图，当S1和S2都闭合时，两个灯泡都能发光的是（ ）
A． B．C． D．
【典例6】（2020秋•平谷区期末）图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为 联，你所判断的依据是 。
【变式训练1】（2021秋•阿瓦提县期末）两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（ ）
A．一定是串联 B．一定是并联 C．可能串联，也可能并联 D．无法确定
【变式训练2】（2021•东城区二模）如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（ ）
A． B． C． D．
【变式训练3】（2021秋•游仙区校级月考）教室里的电灯和电风扇均可独立工作，他们是
的。街道两边的路灯同时亮，同时灭，它们是 的。（两空均选填“串联”或“并联”）
【变式训练4】（2022•礼县模拟）马路上的路灯，傍晚时同时发亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？你判断的依据是什么？
考点3 串、并联电路的设计
（1）串联电路定义：
用电器首尾相连成一串后再接入电路中，我们说这些用电器是串联的；如图所示，L1和L2组成串联电路：
（2）并联电路定义：
用电器的两端分别连在一起，然后接到电路中的电路叫并联电路；如下图所示，L1和L2组成并联电路：
（3）串联电路特点：
①电流只有一条路径，无干路、支路之分；
②电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则所有用电器都不能工作；
③开关与用电器是串联的，一个开关控制所有用电器．
（4）并联电路特点：
①电流有两条或两条以上的路径，有干路和支路之分．如上图所示的电路，“+”→“a”与“b”→“-”部分是干路；支路有两条：一条是L1所在的电路，由S1控制，另一条是L2所在的电路，由S2控制； （a、b是各支路两端的连接点，叫节点）
②干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路；
③干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
【典例7】（2022•武汉模拟）李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是（ ）
A． B．C． D．
【典例8】（2021秋•高阳县期末）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（ ）
A． B．
C． D．
【典例9】（2021秋•清江浦区校级月考）“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。现设计一个电路，要求满足以下条件：①灯能一直亮；②灯可以在光线较暗且有声音时才亮。小明和小华设计了如图甲、乙两个电路，能达到设计要求的电路是 （选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实现上述要求 （选填序号“①”或“②”）。
【典例10】（2022•广东模拟）为确保安全，强排式燃气热水器使用时，先闭合开关S1，排气电机工作，再闭合开关S2，燃烧室工作；若只闭合开关S2，燃烧室无法工作。请你按要求完成如图虚线框内电路图。

【变式训练1】（2021秋•兴文县期末）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的（ ）
A． B． C． D．
【变式训练2】（2021•通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A． B． C． D．
【变式训练3】（2021秋•西湖区校级期中）如图所示，是公交车后门左右扶杆上装的按钮开关。当乘客按下两杆中任一按钮时，铃声响起，提醒司机有人将要下车。按钮和电铃要达到该设计要求，在电路中两按钮必须 联连接在电路中，且 必须安装在干路上。
【变式训练4】（2021秋•城阳区校级期末）疫情防控期间，为了严格控制区分外来车辆出入居民小区，很多小区装备了门禁系统，内部车辆可以被自动开关S1识别并通过电动机启动横杆，外部车辆经保安闭合手动开关S2后也可以电动机启动横杆，请在虚线框内完成符合要求的电路图。

课堂巩固训练
一、选择题。
1．（2021秋•宣化期末）以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（ ）
A． B． C． D．
2．（2021秋•枣庄期中）两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
3．（2021秋•金牛区校级期中）下面是小强对身边一些电路观察分析得出的判断，其中正确的是（ ）
A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的
D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的
4．（2022•云南模拟）如图是某品牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
A． B．C． D．
5．（2021•黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A． B．C． D．
6．（2021秋•永年区期中）如图所示是一种会变色的灯结构示意图（虚线圆圈），内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯。且在“a”和“b”处，应该接入合适的电源和一个开关S3。为了使变色灯能发出白光，三个灯都必须都亮。且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
二、填空题。
7．（2021秋•克东县期中）如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关S1，电吹风吹出的是 风；当开关S1、S2同时闭合，电吹风吹出的是 风，此时吹风机和电热丝是 联。
8．（2021秋•苏州期中）如图所示，要使L1和L2串联，应闭合的开关是 ；要使L1和L2并联，应闭合的开关是 。S1、S2闭合时，会出现 现象。
9．（2021秋•凤山县期末）如图所示的几幅电路图，其中属于串联电路的是 ，属于并联电路的是 。
10．（2021•淮安模拟）如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 ，前后转向灯的电路连接方式是 。
11．（2021•德惠市校级模拟）周末，小南在客厅看电视，妈妈在厨房做饭。电饭煲与电视机是 联（选填“串”或“并”）的，小南在客厅就闻到了厨房里饭菜的香味，这是 现象。
12．（2022•长兴县模拟）电加热眼罩对缓解眼疲劳有一定效果。如图甲是一款市场上的产品，图乙是某同学设计的可以手动调节高、中、低温三挡的电热眼罩工作原理图。
（1）当S1、S2闭合，S3接b时，R1和R2的连接方式是 ；
（2）当S1、S2闭合，S3接a时，电热眼罩处于 档；
（3）某同学想设计一种能反映并可调节温度高低的电热眼罩，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高。同时反映温度高低的“仪表”（电压表）示数变大。图丙符合设计要求的电路是 。
三、作图题。
13．（2022•富平县一模）如图所示的电路中A、B、C、D是四个接线柱。请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。

14．（2021秋•清苑区校级期末）要求用电流表测量灯泡L2中的电流，电压表测量灯泡L1两端的电压，L1、L2并联，用滑动变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内。

15．（2021秋•密山市校级期末）现给你提供如下器材：一个符合实验要求的电池组、一个小灯泡、一个滑动变阻器、一个开关和若干导线。
（1）请你设计一个电路，既能使灯泡正常发光，又能起到调光的作用。
（2）如果这样的调光方式用到家庭照明电路中，能否真正起到节能的作用？请说说你的看法。
四、实验探究题。
16．（2021秋•泉州期末）如图是某同学连接的电路。
（1）如果合上开关，除了两只灯都不亮以外，还可能造成烧坏 的后果。
（2）如果只须去掉一根导线，就能成为两灯串联的正确电路，去掉的导线是 。
（3）如果只须改动一个连接点，就能成为两灯并联的正确电路，改动的方法是
。

17．（2021秋•成都期末）在“连接串联电路”的实验中，实验电路图如图甲所示。
（1）在连接如图甲电路的过程中，下列几点要求中没有必要的是 。
A.连接完毕对照电路图仔细检查电路，确认无误再闭合开关
B.按照电路图连接电路的过程中，开关应是断开的
C.每处接线必须接牢
D.必须从电池的正极开始依次连接开关S、L1、L2、电池负极
（2）连接好电路后闭合开关S，小张发现两个灯泡都不亮，于是小张将一根导线接在灯L1两端，发现灯L2发光，然后再将导线接在灯L2两端，发现灯L1不发光，则故障可能是 。
A.L1灯丝断了 B.L1短路 C.L2灯丝断了 D.L2短路
（3）排除好故障后，闭合开关，两灯都亮，小张想要测量电路中的电流，误将电流表与L2并联，闭合开关S，可能出现的现象是 。
A.L1、L2都发光 B.L1发光、L2不发光
C.L1不发光、L2发光 D.L1、L2都不发光
（4）如图乙所示，若要将该电路组成并联电路，小张需要把导线b的另一端接到电路中的 （填下列选项）。
A.A点 B.C点 C.E点 D.F点
