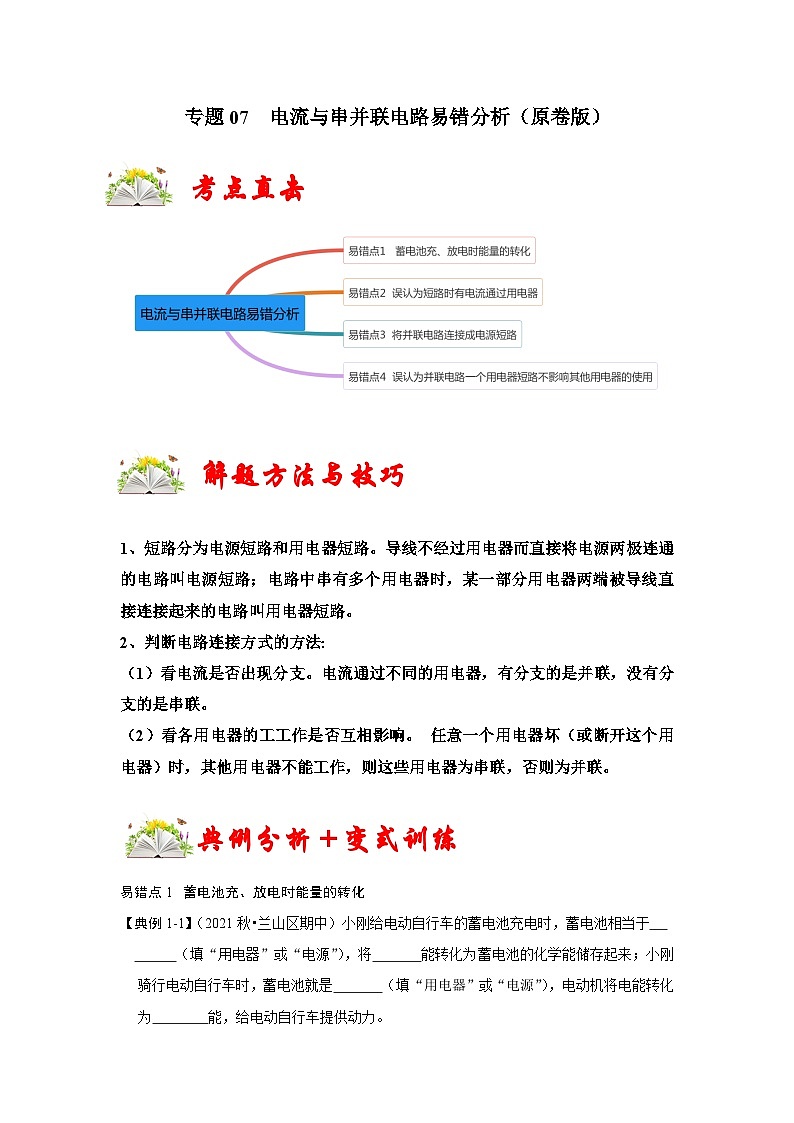

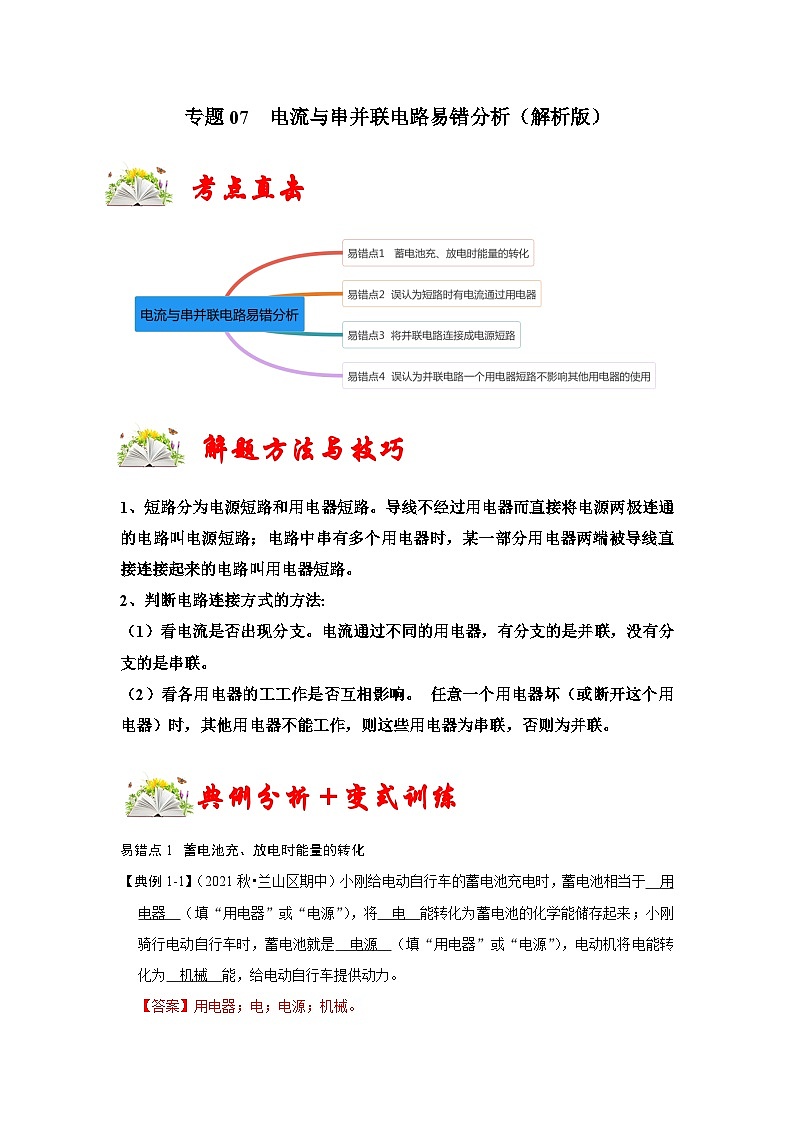

解题方法与技巧

1、短路分为电源短路和用电器短路。导线不经过用电器而直接将电源两极连通的电路叫电源短路；电路中串有多个用电器时，某一部分用电器两端被导线直接连接起来的电路叫用电器短路。
2、判断电路连接方式的方法:
（1）看电流是否出现分支。电流通过不同的用电器，有分支的是并联，没有分支的是串联。
（2）看各用电器的工工作是否互相影响。 任意一个用电器坏（或断开这个用电器）时，其他用电器不能工作，则这些用电器为串联，否则为并联。
典例分析＋变式训练
易错点1 蓄电池充、放电时能量的转化
【典例1-1】（2021秋•兰山区期中）小刚给电动自行车的蓄电池充电时，蓄电池相当于
（填“用电器”或“电源”），将 能转化为蓄电池的化学能储存起来；小刚骑行电动自行车时，蓄电池就是 （填“用电器”或“电源”），电动机将电能转化为 能，给电动自行车提供动力。

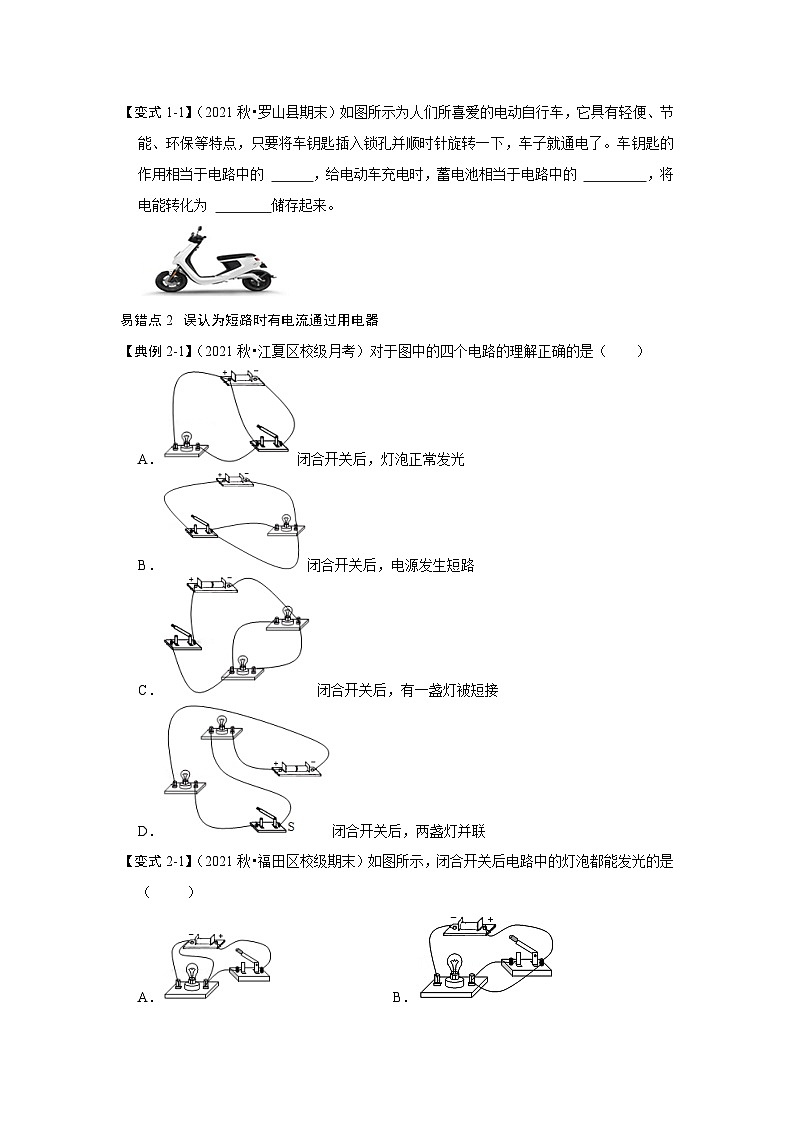

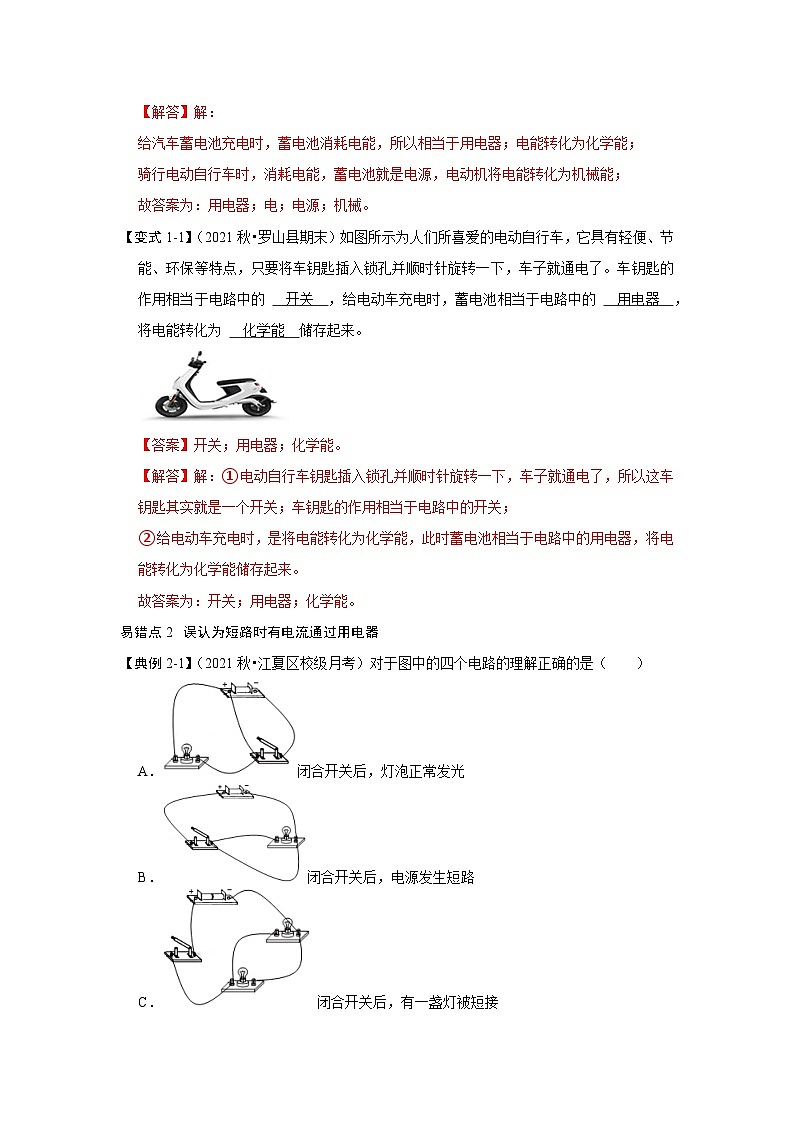

【变式1-1】（2021秋•罗山县期末）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 ，给电动车充电时，蓄电池相当于电路中的 ，将电能转化为 储存起来。
易错点2 误认为短路时有电流通过用电器
【典例2-1】（2021秋•江夏区校级月考）对于图中的四个电路的理解正确的是（ ）
A．闭合开关后，灯泡正常发光
B．闭合开关后，电源发生短路
C． 闭合开关后，有一盏灯被短接
D．闭合开关后，两盏灯并联

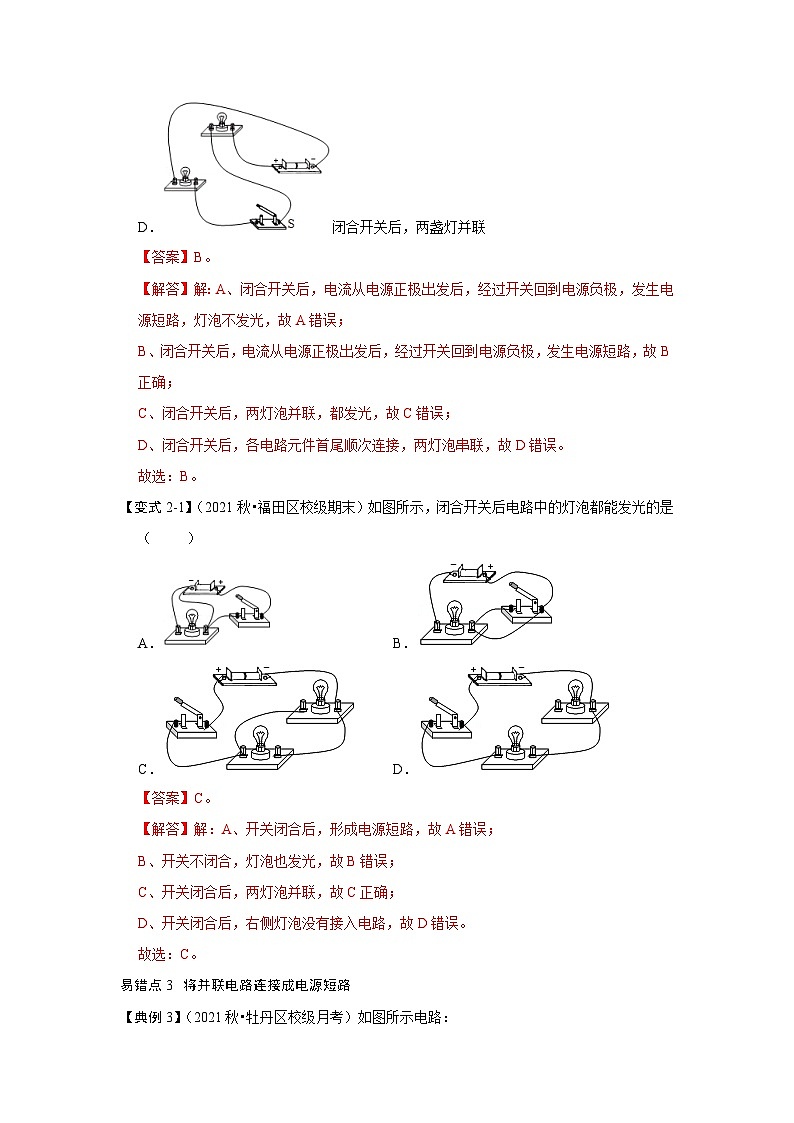

【变式2-1】（2021秋•福田区校级期末）如图所示，闭合开关后电路中的灯泡都能发光的是（ ）
A． B．
C． D．
易错点3 将并联电路连接成电源短路

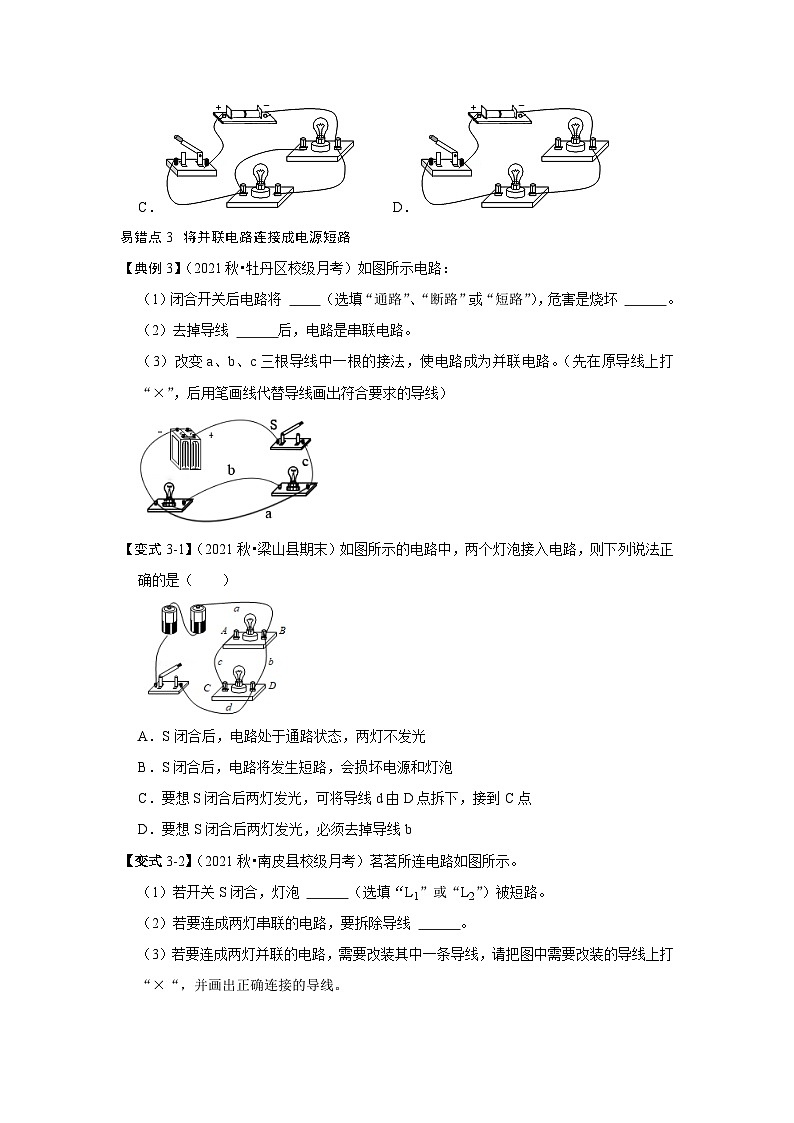

【典例3】（2021秋•牡丹区校级月考）如图所示电路：
（1）闭合开关后电路将 （选填“通路”、“断路”或“短路”），危害是烧坏 。
（2）去掉导线 后，电路是串联电路。
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路。（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）
【变式3-1】（2021秋•梁山县期末）如图所示的电路中，两个灯泡接入电路，则下列说法正确的是（ ）

A．S闭合后，电路处于通路状态，两灯不发光
B．S闭合后，电路将发生短路，会损坏电源和灯泡
C．要想S闭合后两灯发光，可将导线d由D点拆下，接到C点
D．要想S闭合后两灯发光，必须去掉导线b
【变式3-2】（2021秋•南皮县校级月考）茗茗所连电路如图所示。
（1）若开关S闭合，灯泡 （选填“L1”或“L2”）被短路。
（2）若要连成两灯串联的电路，要拆除导线 。
（3）若要连成两灯并联的电路，需要改装其中一条导线，请把图中需要改装的导线上打“ד，并画出正确连接的导线。
易错点4 误认为并联电路一个用电器短路不影响其他用电器的使用
【典例4】（2021秋•成都期末）关于如图所示电路判断正确的是（ ）

A．S1断开，S闭合时，L1灯不亮，L2灯亮
B．S1 闭合，S断开时，L1、L2灯都不亮
C．S1、S都闭合时，L1、L2灯都不亮
D．S1、S都闭合时，L2灯不亮，L1灯亮
【变式4-1】（2021秋•双牌县期末）如图所示，开关S闭合时，可能发生的现象是（ ）

A．L1被烧坏B．L2被烧坏
C．电源被烧坏D．L1、L2均被烧坏
【变式4-2】（2021秋•洛阳月考）如图所示，要使L1，L2串联，应闭合 ；要使L1，L2并联，应闭合 ；如同时闭合开关 ，电路发生短路。

能力提升训练
一、填空题。
1．（2021秋•建邺区期中）给电瓶车的蓄电池充电时，蓄电池相当于（ ）
A．用电器B．开关C．导线D．电源
2．（2021秋•德惠市期中）如图所示，关于应急灯的使用和充电情况，下列说法中正确的是（ ）
A．使用时，将化学能转化为光能
B．充电时，将化学能转化为电能
C．充电时，应急灯的蓄电池相当于电源
D．使用时，应急灯的蓄电池相当于用电器
3．（2021秋•西陵区校级期中）如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（ ）
A．电源短路
B．电流表一定损坏
C．L1不亮
D．电流表测量通过L1的电流
4．（2022•澄城县一模）如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。下列说法正确的是（ ）
A．方向盘由高强度塑料制成，塑料属于导体
B．前后两个转向灯一定是串联的
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
5．（2021秋•平谷区期末）在图示的电路中，闭合开关，电源会发生短路的是（ ）
A．B．
C．D．
二、填空题。
6．（2021秋•吴桥县期末）如图要使L1和L2组成串联电路，应闭合开关 ；断开开关 ；要使L1和L2组成并联，应闭合开关 。断开开关 若同时闭合开关 会发生短路。
7．（2021秋•凉州区校级期末）国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）；将 能转化为化学能。汽车各转向灯能独立工作，因此转向灯间是 联的。
8．（2021秋•白银期末）如图所示，这是一些城市出现的共享电动车。骑行时，旋动右手的“调速”把手，电动机带动后轮的转速发生改变，与这个“调速”把手联动的电路元件相当于一个 。当给电动自行车充电时，其蓄电池相当于电路中的 。
9．（2021秋•阜宁县期末）如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密。处于通路状态的是 丙 图，处于断路状态的是 甲 图，处于短路状态的是 乙 图。

10．（2021秋•虎林市校级期中）如图所示电路中，只闭合开关S1，若通过灯泡L的电流为0.4A，则通过灯泡L'的电流为 A，若开关S1和S2同时闭合则会发生 现象（短路、断路）。

11．（2021秋•鼓楼区期中）小明利用所学的物理知识，制作了“会跳的卡片”和“水果电池”，如图所示。
（1）图甲是他制作的“会跳的卡片”，用手把它平压在桌面上，使橡皮筋伸长，迅速松手后，卡片就会弹跳起来。图中A为外表面，B为内表面，实验时应把 （选填“A”或“B”）面紧贴桌面后松手，橡皮筋能对卡片 ，使卡片能向上运动。小明还利用相同的橡皮筋和卡纸做了图乙、丙中的两张卡片，压平后 （选填“乙”或“丙”）图中卡片可以弹跳得更高一些。
（2）他把两种不同的金属片插入柠檬，制成“水果电池”，并用电压表正确测量水果电池的电压，如图丁所示，则B金属片是电源的 极。水果电池将 能转化为电能，这个过程中的能量转化与电动车 （选填序号：①骑行②充电）时电池的能量转化相同。
12．（2021秋•湖北校级期中）如图所示，当开关 闭合，其它开关断开时，L1、L2串联；当开关 闭合，其它开关断开时L1、L2并联，如果同时闭合开关 ，将会发生短路。
三、作图题。
13．（2022春•大兴区校级期末）根据要求设计电路：
小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如表，请你设计符合事实的电路图，并画出电路图。

14．（2021秋•长葛市月考）如图是用电压表和电流表测量小灯泡电功率的电路，请根据电路图将实物电路连接完整（导线不允许交叉）。

15．（2022春•襄都区校级月考）用笔划线代替导线，将图中的电路连接完整。要求：两灯串联，电路中电流约0.5A。

四、计算题。
16．（2021秋•李沧区校级期中）如图所示，电源两端电压U为9V并保持不变，求：
（1）当S闭合，S1、S2断开时，电阻R1两端电压为4V，电阻R2的电压值；
（2）当S、S1、S2都闭合时，通过电阻R1、R3的电流分别是0.4A、0.3A，电流表A的示数。请画出该题的各个等效电路图。

17．（2021秋•龙江县校级月考）电路图如图所示，当开关S1接C、S2接B时，电流表的读数是0.35A，求：
（1）通过L1和L2的电流各是多少？
（2）当S1接C，S2接A时，电流表的示数是0.6A，则通过L2的电流是多少？

五、解答题。
18．（2021秋•南京期末）从能的转化角度看，电源是把其它形式的能转化为电能的装置。 如干电池是把 能转化为电能。发电机将 能转化为电能。
19．小明所连电路如图
（1）若开关闭合，电路处于 （选填：通路或短路）状态。
（2）若要连成两灯串联的电路，要拆除导线 。
（3）若要连成两灯并联的电路，需要改装其中一条导线，请在图中需要改装的导线上打“×”，并画出正确连接的导线。

开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和S2都闭合
亮
亮
