中考物理二轮复习核心考点讲练第21讲 家庭电路故障分析的三种方法（2份，原卷版+解析版）

这是一份中考物理二轮复习核心考点讲练第21讲 家庭电路故障分析的三种方法（2份，原卷版+解析版），文件包含中考物理二轮复习核心考点讲练第21讲家庭电路故障分析的三种方法原卷版docx、中考物理二轮复习核心考点讲练第21讲家庭电路故障分析的三种方法解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

题型一：直接判断断路或断路

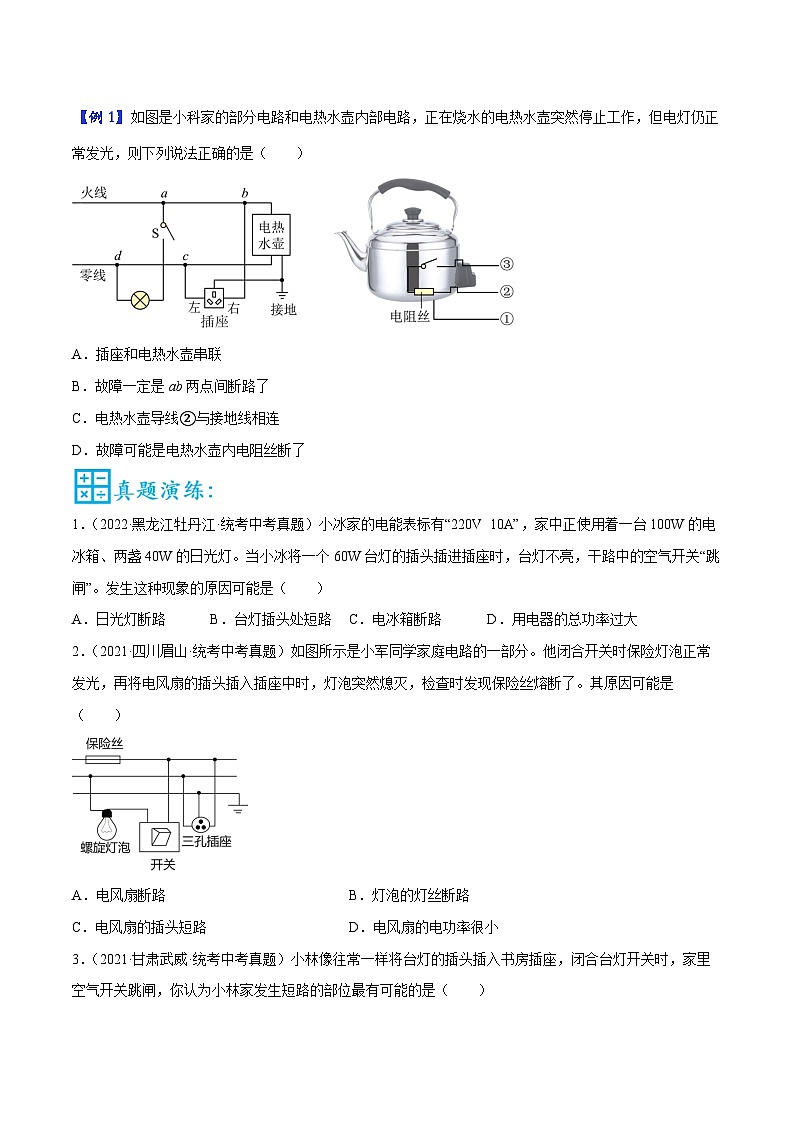

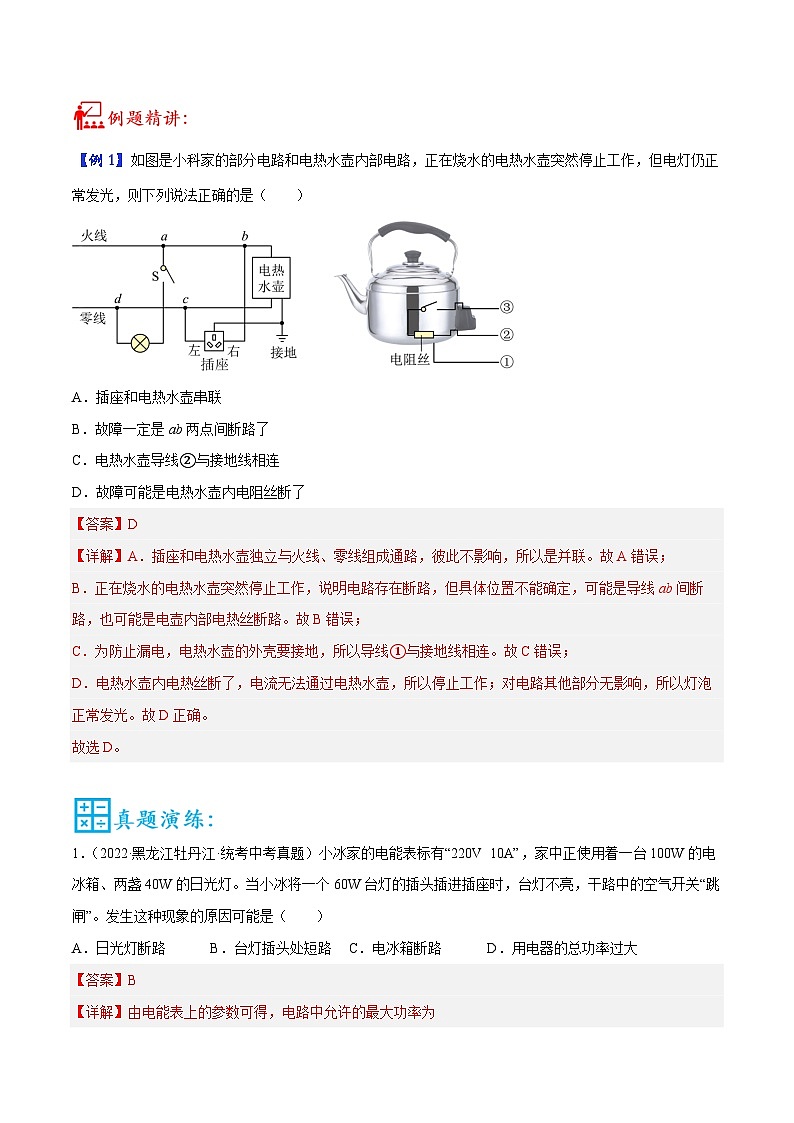

【例1】如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab两点间断路了
C．电热水壶导线②与接地线相连
D．故障可能是电热水壶内电阻丝断了
1．（2022·黑龙江牡丹江·统考中考真题）小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大

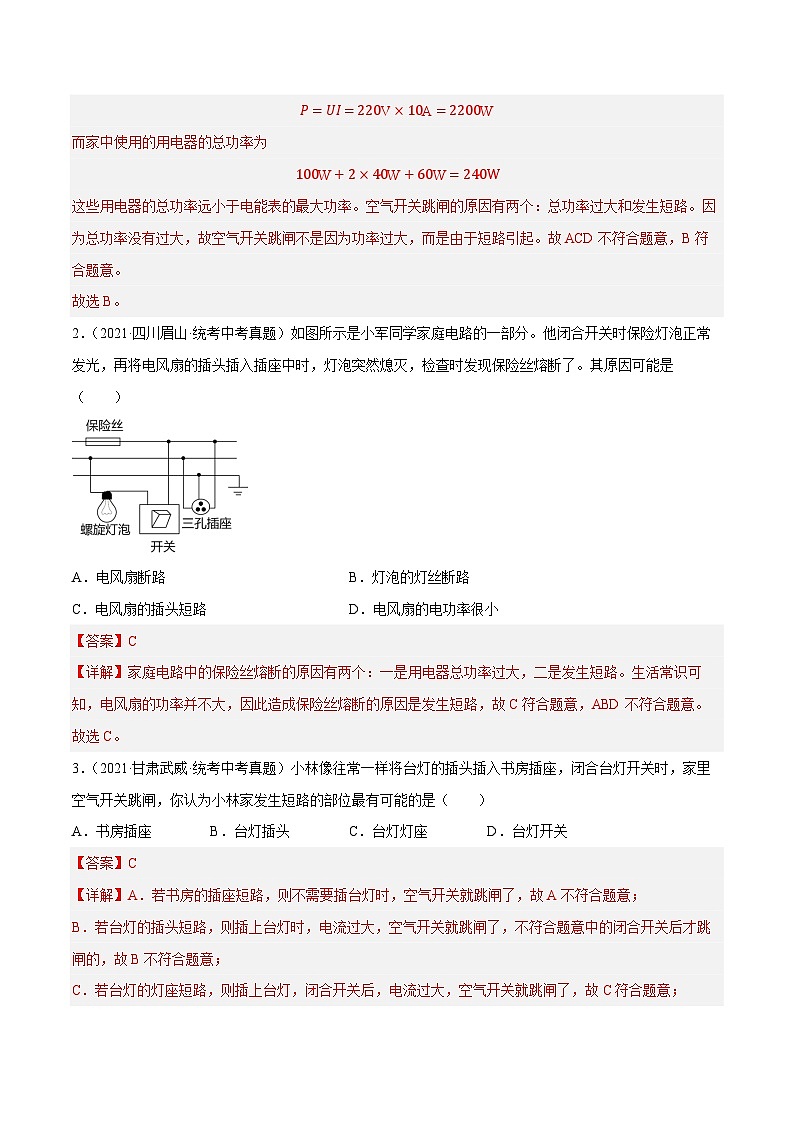

2．（2021·四川眉山·统考中考真题）如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（ ）
A．电风扇断路B．灯泡的灯丝断路
C．电风扇的插头短路D．电风扇的电功率很小
3．（2021·甘肃武威·统考中考真题）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（ ）
A．书房插座B．台灯插头C．台灯灯座D．台灯开关

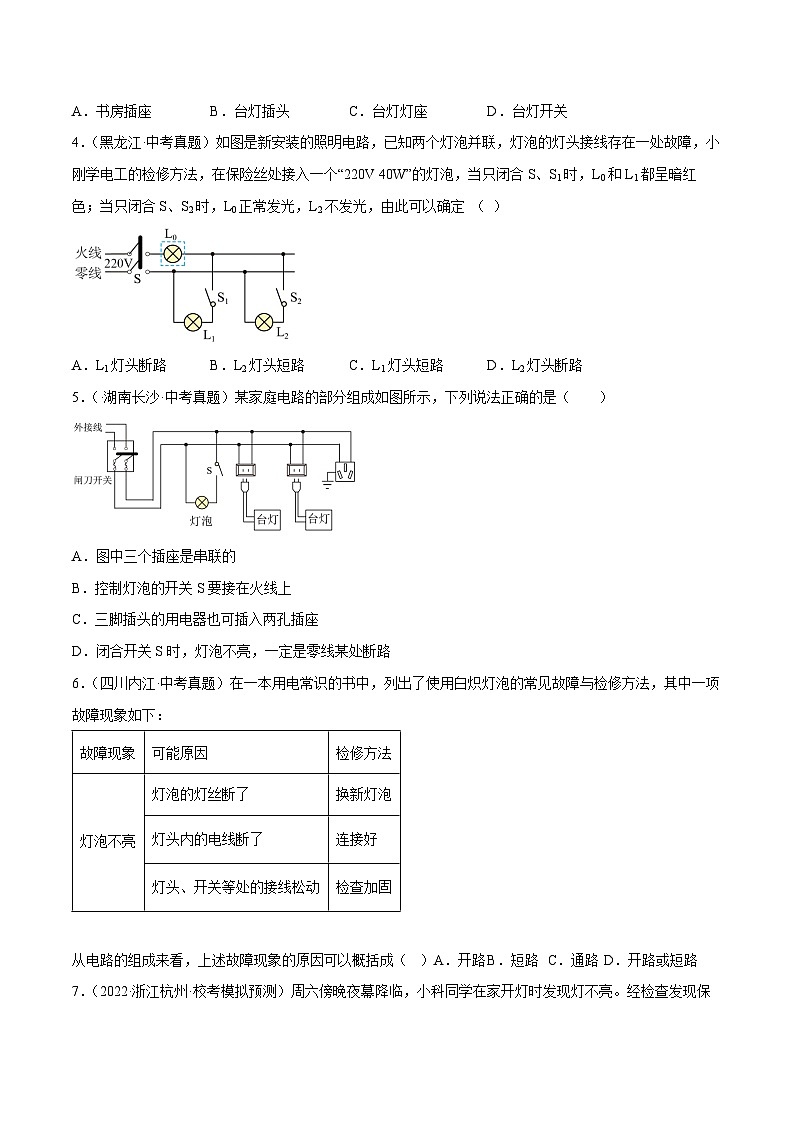

4．（黑龙江·中考真题）如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路
5．（·湖南长沙·中考真题）某家庭电路的部分组成如图所示，下列说法正确的是（ ）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
6．（四川内江·中考真题）在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成（ ）A．开路B．短路C．通路D．开路或短路
7．（2022·浙江杭州·校考模拟预测）周六傍晚夜幕降临，小科同学在家开灯时发现灯不亮。经检查发现保险丝被烧断。他在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，且都比正常发光时暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（ ）
A．只闭合开关S1时，L0两端的电压一定是110伏
B．L1所在的支路完好，L2所在的支路短路
C．只闭合开关S2时，L0的实际功率一定大于40 瓦
D．L1所在的支路短路，L2所在的支路断路
8．（2022·陕西西安·校考模拟预测）如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（ ）
A．电风扇断路B．灯泡的灯丝断路
C．电风扇的插头短路D．开关短路
9．（2022·辽宁沈阳·统考一模）如图所示为小王家部分电路的电路图，闭合开关，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲不工作，灯却正常发光。则电路中出现的故障可能是（ ）
A．A点与插座左孔之间断路B．A点左侧零线断路
C．A、B两点间断路D．插座短路
10．（2022·湖南长沙·长沙市开福区青竹湖湘一外国语学校校考二模）如图是小郭同学家的部分电路。下列说法正确的是（ ）
A．若cd间断路，则接入插座的用电器不能工作
B．熔断器熔断后，可用铜丝替换
C．若ab间断路，闭合开关S，灯泡L仍能发光
D．在使用试电笔检测火线与零线时，要触摸试电笔金属笔尾
题型二：用试电笔检测电路故障
【例2】如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．只断开S1，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
11．（2022·辽宁鞍山·统考中考真题）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
12．（2022·广西河池·统考中考真题）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路
13．（2022·湖北宜昌·中考真题）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
A．插座发生短路B．灯泡发生短路
C．de间断路D．ef间断路
14．（2022·安徽·统考模拟预测）如图是家庭电路的一部分，闭合开关S后发现灯泡不亮，用试电笔测试图中的a、b、c、d四点时，c、d两点均不发光，则电路的故障可能是（ ）
A．开关S接触不良B．电灯的灯丝断了
C．电灯的灯丝被短路了D．c、d之间的某处断路了
15．（2022·江苏连云港·统考二模）如图所示，闭合开关S，发现灯L不亮，用测电笔接触P点时氖管发光，而接触M、N、Q点时氛管均不发光，若电路中仅有一处故障，则该故障是（ ）
A．熔丝处断路B．P、M间断路C．M、N间短路D．N、Q间断路
16．（2022·江苏泰州·统考二模）如图所示，小明同学放学回到家中，闭合开关后灯泡不亮，于是他用测电笔检测插座的两孔，发现氖管都发光，用测电笔检测A点氖管发光，检测B点氖管也发光，发生这一现象的原因可能是（ ）
A．插座短路B．灯泡断路
C．进户线零线断路D．进户线火线断路
17．（2022·宁夏·统考中考真题）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是______。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是______。
18．（2022·江苏苏州·统考模拟预测）如图是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常工作。拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点___________触电（选填“会”或“不会”），该电路中的故障是 ___________之间断路。
19．（2022·安徽芜湖·芜湖市第二十九中学校考二模）如图所示家庭电路中的某一部分，电工师博按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是______。
20．（2022·江苏苏州·统考一模）如图所示是家庭电路的一部分，P、Q两根进户线间电压为______V。闭合开关，灯泡正常发光，一段时间后，灯泡突然熄灭，此时用测电笔检测e点，氖管发光，则表明______（P/Q/S）进户线发生了断路。
题型三：用校验灯检测电路故障
【例3】如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝并联，当闭合开关S、S1时校验灯L发出暗红色的光，说明L1所在的支路______（选填“断路”、“正常”或“短路”）。修复所有故障后，更换了新的熔丝，当闭合开关S、S2时，站在地面上的人用手接触电路中的A点_______（选填“会”或“不会”）触电。
21．（2020·河北·校联考模拟预测）如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
A．开关断路，指示灯短路B．指示灯断路，电热丝短路
C．电热丝断路，开关短路D．指示灯断路，开关短路
22．（2018·江苏无锡·统考中考模拟）如图所示的是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断
A．开关断路，指示灯短路B．指示灯断路，电热丝短路
C．电热丝断路，开关短路D．指示灯断路，开关短路
23．（2022·广东惠州·统考模拟预测）当家里某用电器发生短路，熔丝立即熔断，可用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1_____；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2_____。（前两空均选填“正常”、“短路”或“断路”）；若图中三只灯的规格相同，均标有“220V 40W”，不计温度对灯丝电阻的影响，灯L发光暗红时的实际功率为 _____W。
24．（2021·江苏苏州·苏州高新区实验初级中学校考二模）如图，在进户线的干路上串联一只标有“220V40W”的校验灯L2，若闭合开关S1时发现L1不亮，L2正常发光，说明L1所在支路______（有/没有）短路情况，若此时用测电笔接触B点，氖管______（会/不会）发光。
25．（2022秋·云南昆明·九年级校考阶段练习）为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示，在检查灯L1所在支路之前，先断开所有开关，再闭合开关S、S1， 若“校验灯”L0发光较暗，说明该支路________；若“校验灯”L0不发光，说明该支路________；若“校验灯”L0正常发光，说明该支路________．（选填“短路”或“断路”或“正常”）．

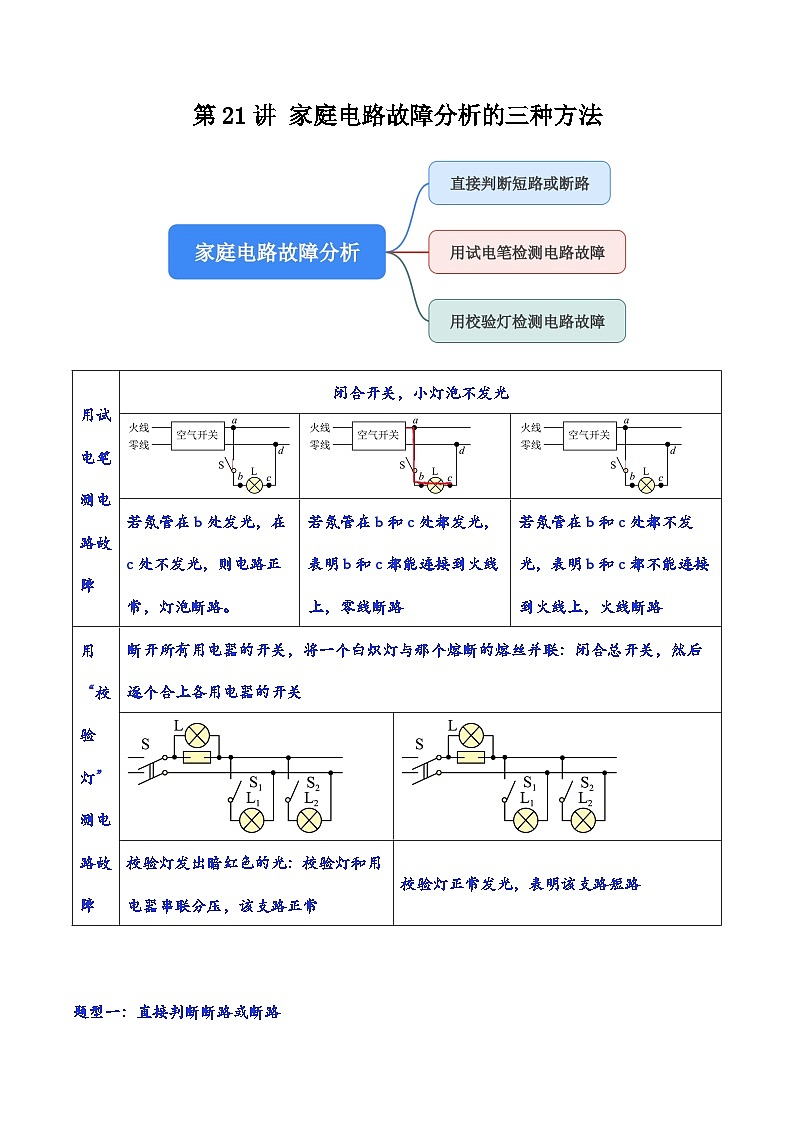

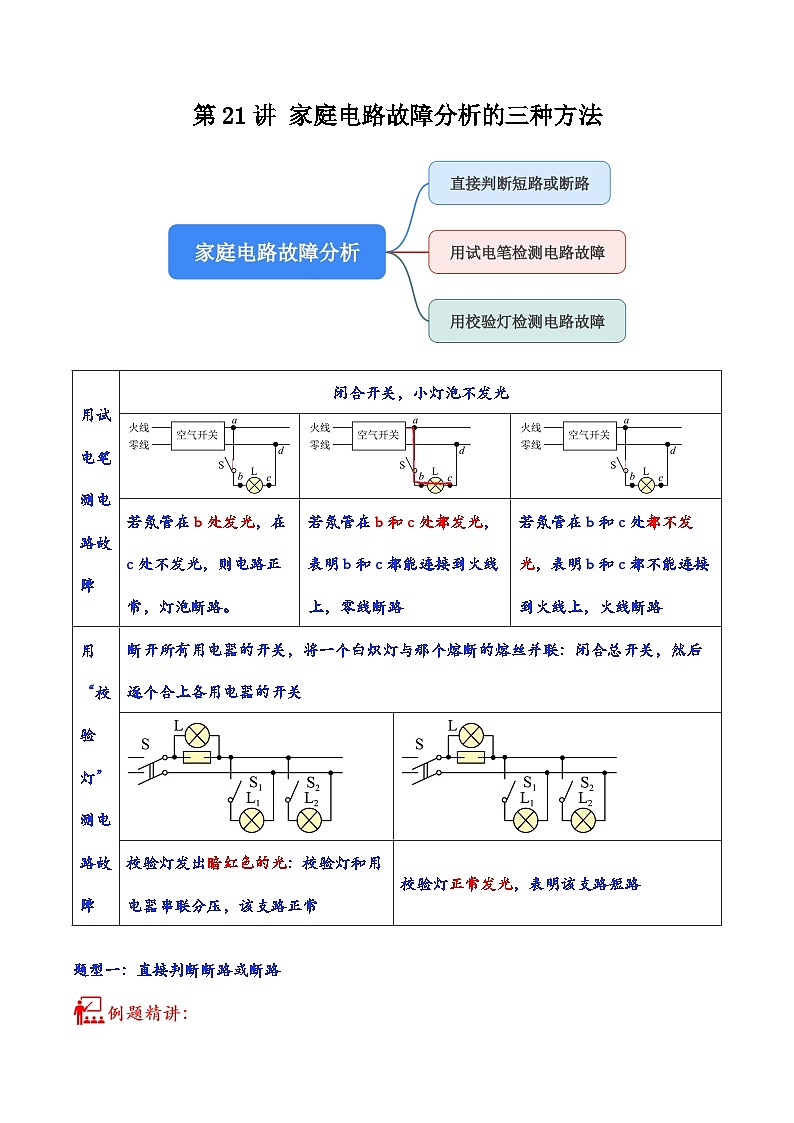

用试电笔测电路故障
闭合开关，小灯泡不发光
若氖管在b处发光，在c处不发光，则电路正常，灯泡断路。
若氖管在b和c处都发光，表明b和c都能连接到火线上，零线断路
若氖管在b和c处都不发光，表明b和c都不能连接到火线上，火线断路
用“校验灯”测电路故障
断开所有用电器的开关，将一个白炽灯与那个熔断的熔丝并联：闭合总开关，然后逐个合上各用电器的开关
校验灯发出暗红色的光：校验灯和用电器串联分压，该支路正常
校验灯正常发光，表明该支路短路
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
