中考物理二轮复习核心考点讲练第19讲 利用电表进行电路故障分析（2份，原卷版+解析版）

这是一份中考物理二轮复习核心考点讲练第19讲 利用电表进行电路故障分析（2份，原卷版+解析版），文件包含中考物理二轮复习核心考点讲练第19讲利用电表进行电路故障分析原卷版docx、中考物理二轮复习核心考点讲练第19讲利用电表进行电路故障分析解析版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。

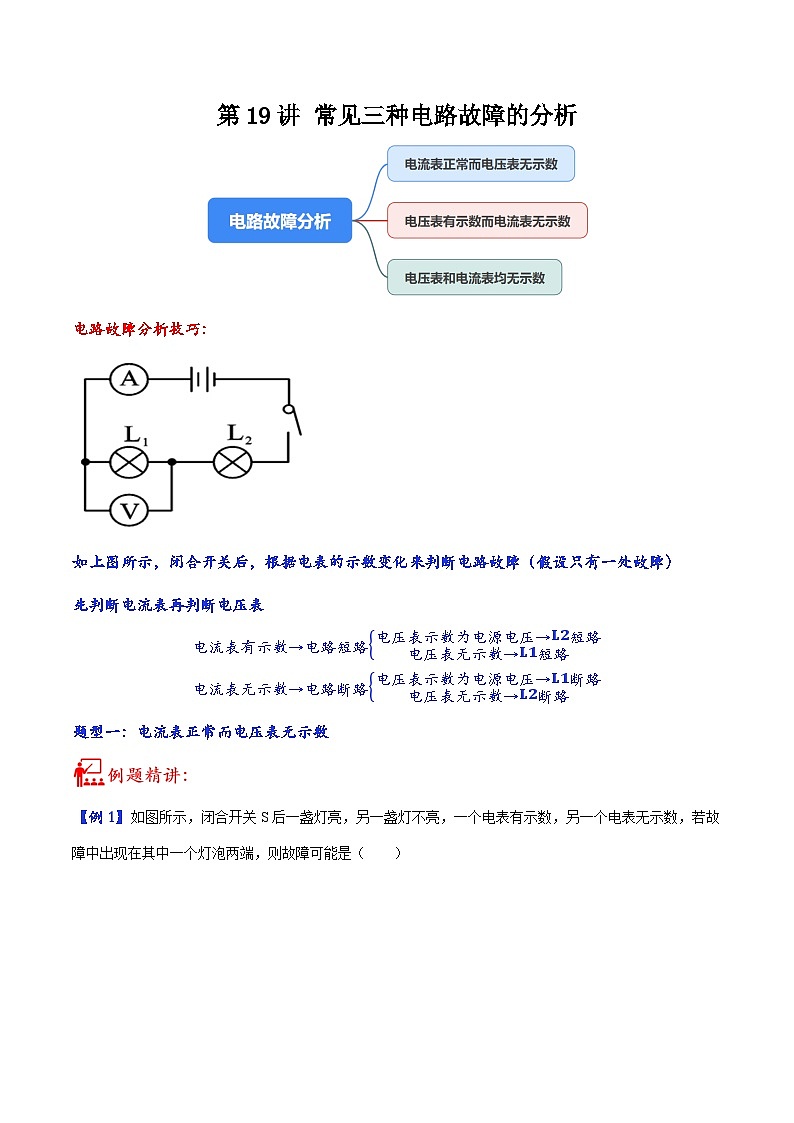

如上图所示，闭合开关后，根据电表的示数变化来判断电路故障（假设只有一处故障）
先判断电流表再判断电压表
电流表有示数→电路短路电压表示数为电源电压→L2短路电压表无示数→L1短路
电流表无示数→电路断路电压表示数为电源电压→L1断路电压表无示数→L2断路
题型一：电流表正常而电压表无示数

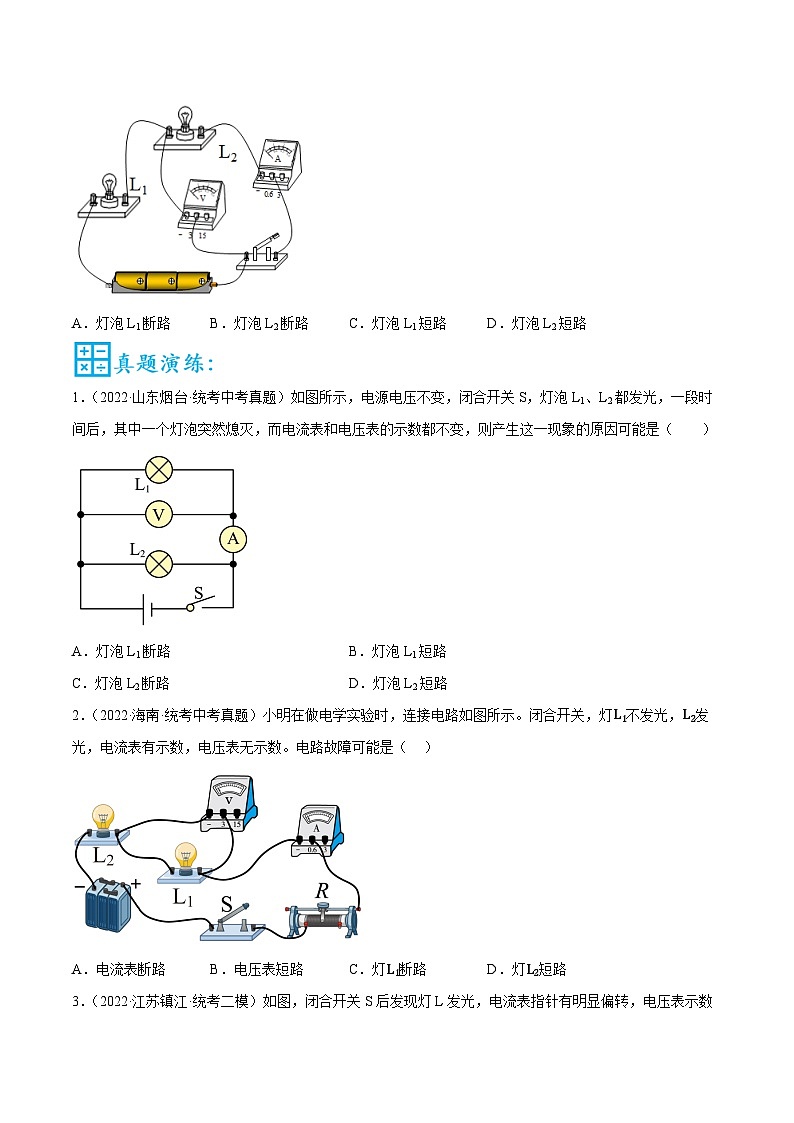

【例1】如图所示，闭合开关S后一盏灯亮，另一盏灯不亮，一个电表有示数，另一个电表无示数，若故障中出现在其中一个灯泡两端，则故障可能是（ ）
A．灯泡L1断路B．灯泡L2断路C．灯泡L1短路D．灯泡L2短路
【答案】D
【详解】由电路图知，电路中两灯串联连接，并联在灯L2两端的是电压表，另一个是电流表，而一盏灯亮，另一盏灯不亮，这是电路中出现了短路，那么电流表有示数，电压表无示数，所以故障是灯泡L2短路了，故ABC不符合题意，D符合题意。
故选D。

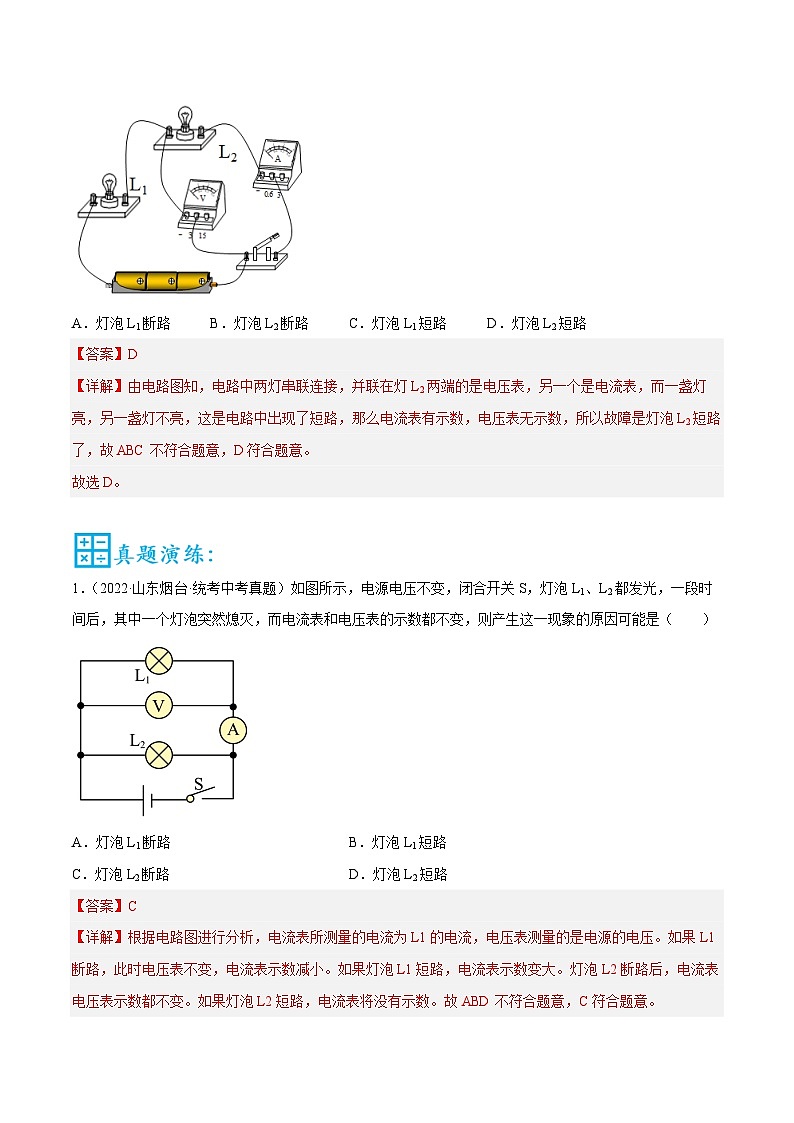

1．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路B．灯泡L1短路
C．灯泡L2断路D．灯泡L2短路
【答案】C
【详解】根据电路图进行分析，电流表所测量的电流为L1的电流，电压表测量的是电源的电压。如果L1断路，此时电压表不变，电流表示数减小。如果灯泡L1短路，电流表示数变大。灯泡L2断路后，电流表电压表示数都不变。如果灯泡L2短路，电流表将没有示数。故ABD不符合题意，C符合题意。
故选C。

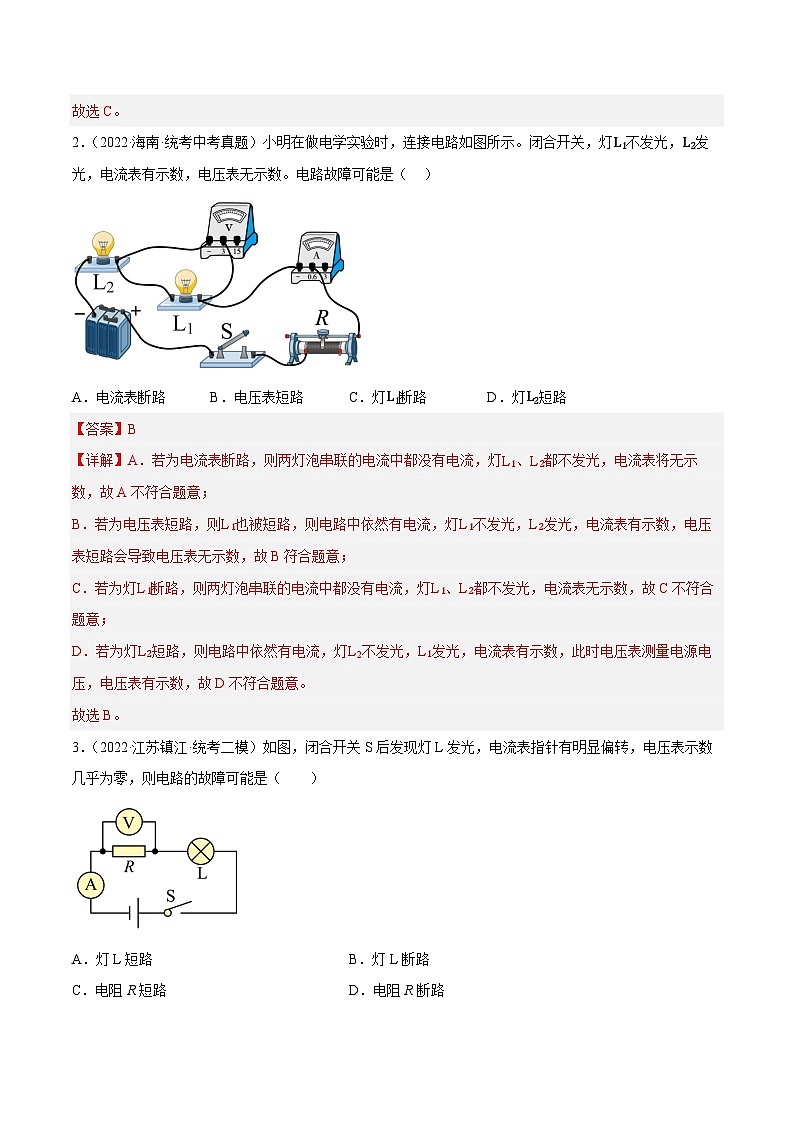

2．（2022·海南·统考中考真题）小明在做电学实验时，连接电路如图所示。闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯L1断路D．灯L2短路
【答案】B
【详解】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯L1、L2都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则L1也被短路，则电路中依然有电流，灯L1不发光，L2发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯L1断路，则两灯泡串联的电流中都没有电流，灯L1、L2都不发光，电流表无示数，故C不符合题意；
D．若为灯L2短路，则电路中依然有电流，灯L2不发光，L1发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。

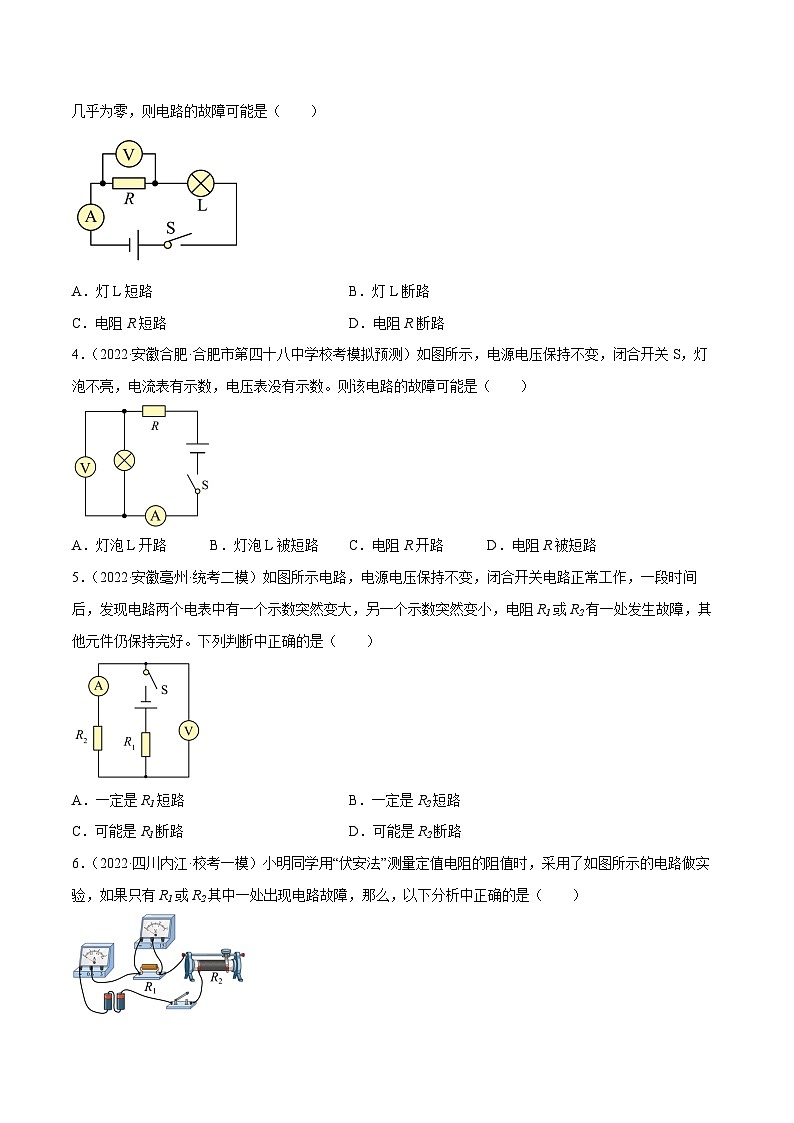

3．（2022·江苏镇江·统考二模）如图，闭合开关S后发现灯L发光，电流表指针有明显偏转，电压表示数几乎为零，则电路的故障可能是（ ）
A．灯L短路B．灯L断路
C．电阻R短路D．电阻R断路
【答案】C
【详解】闭合开关S后发现灯L发光，电流表指针有明显偏转，说明电路中有电流通过，排除断路情况，电压表示数几乎为零，则可知电压表并联部分短路，即电阻R短路，故ABD不符合题意，C符合题意。
故选C。
4．（2022·安徽合肥·合肥市第四十八中学校考模拟预测）如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。则该电路的故障可能是（ ）
A．灯泡L开路B．灯泡L被短路C．电阻R开路D．电阻R被短路
【答案】B
【详解】A．若灯泡L开路，电路是断路，电流表没有示数，故A不符合题意；
B．若灯泡L被短路，电路是通路，电流表有示数，电压表没有示数，故B符合题意；
C．若电阻R开路，电路是断路，电流表、电压表都没有示数，故C不符合题意；
D．若电阻R被短路，只有灯泡的简单电路，电压表有示数，故D不符合题意。
故选B。
5．（2022·安徽亳州·统考二模）如图所示电路，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路两个电表中有一个示数突然变大，另一个示数突然变小，电阻R1或R2有一处发生故障，其他元件仍保持完好。下列判断中正确的是（ ）
A．一定是R1短路B．一定是R2短路
C．可能是R1断路D．可能是R2断路
【答案】D
【详解】根据电路图可知，闭合开关后，电阻R1、R2串联，电压表测量R2两端电压，电流表测电路中电流，根据题意，只考虑电路中两个电阻发生故障的前提下，可以分为两种情况进行讨论：一种情况是电流表示数突然变大，电压表示数突然变小，造成电流表示数突然变大，只可能是电路总电阻减小，即电阻R1或R2发生短路，造成电压表示数减小的原因可能是电压表测量部分R2发生短路，综上，电流表示数突然变大，电压表示数突然变小同时发生的原因是R2短路；另一种情况是，电压表示数突然变大，电流表示数突然变小，电压表示数变大的原因是其测量部分R2出现断路，电流表示数变小的原因是电路中某处出现断路，即电阻R1或R2发生断路，综上，电压表示数突然变大，电流表示数突然变小同时发生的原因是R2断路。通过以上分析可知，导致电路中一个电表示数突然变大，另一个电表示数突然变小的情况可能是R2短路或R2断路。
故选D。
6．（2022·四川内江·校考一模）小明同学用“伏安法”测量定值电阻的阻值时，采用了如图所示的电路做实验，如果只有R1或R2其中一处出现电路故障，那么，以下分析中正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
【答案】B
【详解】AC．电流表和R1、R2串联，电压表测R1两端的电压，若电路中电流表无示数，则电路中一定出现了断路，同理，电流表有示数，电路一定不会出现断路，故AC错误；
B．电压表和电流表都没有示数，则电路出现断路，且断路不在电压表测量范围内，为R2断路，故B正确；
D．若电流表有示数，电压表无示数，则应该是R1出现短路，故D错误。
故选B。
7．（2022·福建漳州·统考模拟预测）如图所示，当闭合开关S时电路正常工作，一段时间后发现一个电表的示数变大，另一电表示数变小；互换两电表位置后，发现两表示数与互换前的示数相同。已知电源电压不变，故障只发生在电阻R1、R2上，其他元件保持完好，则电路中的故障是（ ）
A．R1短路B．R2短路C．R1断路D．R2断路
【答案】B
【详解】A．若是R1短路，电压表由测量R2的电压变成测量电源电压，故电压表示数变大，而此时电路电阻会变小，故电路中的电流也会变大，故两表示数都变大，且互换两电表位置后，电流表与电阻R2并联以及电压表并联，电压表被短路，示数为零，电流表示数增加比原来大得多，故A不符合题意；
B．若是R2短路，电压表相当于测量导线的电压，故其示数变小；而此时电路电阻会变小，故电路中的电流会变大，互换两电表位置后，电压表仍测量导线电压，电流表仍测量通过R1的电流，两表示数都不变，故B符合题意；
C．若R1断路，该电路是断路，所以电流表示数变小为零，电压表与电压两端不相连，示数为0，故C不符合题意；
D．若R2断路，该电路是断路，所以电流表示数变小为零，电压表示数变大，测量电源电压，互换两电表位置后，电流表有示数，电压表也有示数且等于电源电压，与原来不相同，故D不符合题意。
故选B。
8．（2022·天津·校联考模拟预测）如图所示，闭合开关，小灯泡不发光.若电路中只有一处故障，关于电路故障的分析，下列说法中正确的是（ ）
A．若电流表示数为零，电压表的示数接近电源两端的电压，则可能是滑动变阻器断路
B．若电压表示数为零，电流表指针有明显偏转，则可能是小灯泡断路
C．电压表、电流表示数均为零，则可能是小灯泡断路
D．若电压表、电流表示数均为零，则可能是滑动变阻器断路
【答案】D
【详解】A．若电流表示数为零，说明电路出现了断路，电压表的示数接近电源两端的电压，电压表与电源两极是连通的，则可能是灯泡断路，故A错误；
B．若电压表示数为零，电流表指针有明显偏转，说明电路是通路；电压表示数为零，可能是与电压表并联的部分电阻为0，则可能是小灯泡短路，故B错误；
CD．若电压表、电流表示数均为零，则电路为断路，电压表与电源两极间是断开的，则可能是滑动变阻器断路，故C错误，D正确。
故选D。
9．（2022·湖南湘潭·湘潭凤凰初级中学校考模拟预测）如图所示电路，闭合开关后，下列说法正确的是（ ）
A．向左移动滑动变阻器滑片，电流表、电压表示数都变大
B．若滑动变阻器发生断路，电压表示数变小
C．若L2灯断路，电流表示数为零，电压表示数变大
D．若L1灯短路，电流表示数变大，电压表为零
【答案】BD
【详解】A．向左移动滑动变阻器的滑片，滑动变阻器接入电路的电阻变小，电路中的总电阻减小，由I=UR可知，干路电流增大，而L1电阻不变，由U=IR得，L1两端的电压增大，则L2两端的电压将减小，L2电阻不变，由I=UR可知电流表示数将减小，故A错误；
B．由图可知，电压表测量L1两端的电压，若滑动变阻器发生断路，电路中的总电阻增大，电流减小，L1电阻不变，由U=IR可知，L1两端的电压减小，所以电压表的示数减小，故B正确；
C．若L2灯断路，L1与滑动变阻器串联，电路中的总电阻增大，电流减小，L1电阻不变，由U=IR可知，L1两端的电压减小，电压表示数减小，电压表与电流表串联，电压表电阻无穷大，所以电流表示数为零，故C错误；
D．L1短路，只有L2与滑动变阻器并联，L2的电压即为电源电压，电压增大，电流表示数增加，而与电压表并联的相当于导线，无电阻，所以电压表示数为零，故D正确。
故选BD。
10．（2022·上海普陀·校考模拟预测）在图所示的电路中，R1、R2为定值电阻且阻值相等，电源电压为U0且不变。闭合开关S后，电路正常工作，电流表示数为I0。一段时间后观察到仅有一个电表示数变小。已知电路中只有一处故障，且发生在电阻R1或R2上。
请写出两电表的示数及其对应的故障_____________。
【答案】R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表V测量的是R2两端的电压。
①若电阻R1断路，则电流表示数为0，电压表V示数为0，两表示数都变小，不符合题意；
②若电阻R1短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；电压表V测量的是R2两端的电压，也是电源电压U0，故电压表V示数变大，两表示数都变大不符合题意；
③若R2断路，电压表串联在电路中，测量电源电压，此时电路中无电流，电压表V示数为U0，示数变大，电流表示数为0，示数变小，只有一表示数变小，符合题意；
④若R2短路：电压表V被短路，此时电压表V示数为0，电路中只有R1接入电路中，由于两个电阻相同，则根据欧姆定律可知，此时电流表A示数为2I0，示数变大，只有一表示数变小，符合题意。
综上所述，此时故障可能为：R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
题型二：电压表有示数而电流表无示数
【例2】如图所示，闭合开关S后，发现两盏灯均不发光，但电压表有明显示数，而电流表无示数，造成这一现象的原因可能是（ ）
A．灯L1短路B．灯L1开路C．灯L2短路D．灯L2开路
【答案】B
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；由题意可知，电流表无示数，即电路中没有电流，故说明电路中出现了开路；又因为电压表有明显示数，说明电压表所测范围之内出现断路，即L1开路，故B符合题意，ACD不符合题意。
故选B。
11．（2022·四川凉山·统考中考真题）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A．电压表断路B．小灯泡断路
C．电流表断路D．开关断路
【答案】B
【详解】A．如图，为灯泡的简单电路，电压表测灯泡两端电压，电流表测电路中电流；若电压表断路，小灯泡发光，与题意不符，故A不符合题意；
B．若小灯泡断路，则电压表串联在电路中，测量电源电压，电压表指针有较大偏转，小灯泡也不亮，电流表也没有示数，故B符合题意；
C．若电流表断路，则电压表没有示数，与题意不符，故C不符合题意；
D．若开关断路，则电压表没有示数，与题意不符，故D不符合题意。
故选B。
12．（2022·陕西·统考中考真题）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变暗
D．排除故障后，滑片P向左移动，电流表和电压表示数均变大
【答案】D
【详解】AB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；
CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。
故选D。
13．（2022·湖南怀化·统考中考真题）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
【答案】B
【详解】A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
14．（2022·四川达州·统考中考真题）如图所示，电源电压恒为3V，灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是（ ）
A．L2不能正常发光，但要比L1亮一些
B．电压表不能测量电源电压
C．电流表示数等于两灯电流大小之和
D．若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
【答案】D
【详解】BC．由图知道，灯泡L1与L2并联，电流表在L1所在的支路上，测量通过灯泡L1的电流，电压表并联在L2两端，测量的是电源电压，故BC错误；
A．因为灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，所以，两的电阻是
R1=U额12P额1=3V20.75W=12Ω
R2=U额22P额2=4V21W=16Ω
由于电源电压恒为3V，灯泡L1与L2并联，且L1与L2的额定电压分别是3V和4V，所以，L2不能正常发光，两灯的功率分别是
P1=U2R1=3V212Ω=0.75W
P2=U2R2=3V216Ω≈0.56W
由于P1>P2 ，所以，L1更亮一些，故A错误；
D．若电流表无示数，说明L1所在的支路断路，L2发光且电压表有示数，说明电压表与电源连接部分没有故障，即可能是是L1开路，故D正确。
故选D。
15．（2022·山东济南·统考一模）某同学选好电压表和电流表的量程，按照图示的电路图连接好电路，闭合开关S，发现电流表指针几乎未动，而电压表指针有明显偏转。根据上述情况分析，该电路的故障可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
【答案】A
【详解】A．若灯L1断路，电流表没有示数，电压表串联在电路中，有明显的偏转，故A符合题意；
B．若灯L2断路，电流表、电压表都没有示数，故B不符合题意；
C．若灯L1短路，电流表有示数，电压表没有示数，故C不符合题意；
D．若灯L2短路，电流表有示数，电压表有示数，故D不符合题意。
故选A。
16．（2022·安徽滁州·统考一模）如图所示电路，当开关S闭合后，移动滑片P的过程中发现电压表和电流表示数均没有变化，电压表的示数接近3V，电流表几乎无示数。产生此现象的原因可能是（ ）
A．滑动变阻器断路B．滑动变阻器短路
C．电阻R断路D．电阻R短路
【答案】C
【详解】BD．当开关S闭合后，移动滑片P的过程中发现电压表和电流表示数均没有变化，电流表没有示数表示电路中的故障是断路，故BD不符合题意；
AC．电压表的示数接近3V，表示电压表测量电源电压，则与电压表并联的电路发生断路故障，电阻R与电压表并联，所以电阻R发生断路，故A不符合题意，C符合题意。
故选C。
17．（2021·内蒙古呼和浩特·统考中考真题）下列电路图，对应分析正确的是（ ）
A．甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变
B．乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大
C．丙图中，若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
D．丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成
【答案】ACD
【详解】A．由图甲可知，滑动变阻器与定值电阻R串联，电流表测电路电流，电压表测定值电阻R两端电压。故电压表与电流表示数的比值即定值电阻R的阻值，所以闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变。故A正确；
B．由图乙可知，滑动变阻器R与小灯泡L并联，电流表A1测干路电流，电流表A2测小灯泡L所在支路电流，电压表测电源电压。闭合开关，当滑片P向右移动时，滑动变阻器R接入阻值变大，因为并联，其两端电压等于电源电压不变，根据I=UR可知，通过滑动变阻器R的电流减小；而小灯泡L两端电压不变，阻值没有变，则通过电流不变；根据并联电路中干路电流等于各支路电流之和可知，干路电流即电流表A1的示数减小，根据P=UI可知，整个电路消耗的总功率变小。故B错误；
C．由图丙可知，先闭合S1时，电路为小灯泡L1的简单电路，电压表示数等于电源电压，电流表测通过小灯泡L1的电流；再闭合S2时，小灯泡L1与小灯泡L2并联，电流表测干路电流，因为并联电路中干路电流等于各支路电路之和，则干路电流变大，即电流表读数变大；而电压表并联在小灯泡L1两端，因为并联电路电压关系，则电压表示数等于电源电压，即电压表读数不变。故C正确；
D．如图丁所示，两个小灯泡串联，电压表测小灯泡L1两端的电压，闭合开关S，若故障是小灯泡L1断路，则电路中没有电流通过， L1、L2均不会亮，而电压表并联在电源两端有示数。故D正确。
故选ACD。
18．（2022·四川巴中·中考真题）小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是___________断路；小明找出并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在___________。（均选填电路图中的元件符号）
【答案】 L R
【详解】[1]闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，说明了电路中有微弱的电流通过电压表，电流经过电压表，再经过滑动变阻器和开关形成一个通路，所以出现此故障的原因可能是小灯泡L断路。
[2]排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，说明电路中滑动变阻器电阻不变，起不到调节作用，故障的原因最有可能出现在滑动变阻器R。
19．（2022·上海金山·统考二模）在图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0。
①闭合开关S，电流表A的示数将______，电压表V示数将______（均选填“变小”、“不变”或“变大”）；
②一段时间后，发现电路中有一个电表的示数变小，已知电路中存在一处断路故障，且只发生在电阻R1、R2上。现通过断开开关S判断故障。请根据相关信息写出开关S断开后两电表的示数及相应的故障______。
【答案】 变大 不变 电流表示数为U0R0，电压表示数为U0，R1断路；电流表示数为0，电压表示数为U0，R2断路
【分析】由电路图可得，电路为R1、R2并联，电流表测量干路电流，电压表测量电源和各支路电压。
【详解】[1]开关闭合前，只有R1接入电路，开关闭合后，电路为R1、R2并联，电流表测量干路电流，故电流表示数变大。
[2]电压表始终测量电源电压，故示数不变。
[3]当R1、R2其中一个电阻断路时，电压表仍测量电源电压，故电压表的示数不变，那么示数减小的只能是电流表；此时断开开关S，若电流表示数为U0R0不变，则证明R1断路；断开开关S，若电流表示数为0，则证明断路的是R2。
20．（2022·上海黄浦·统考二模）在图所示的电路中，电源电压为U0保持不变，闭合开关后，电压表示数为U0。若电路中只有一处故障且只发生在小灯L或电阻R处。
①电路中出现的故障可能是：___________；
②为了确定故障，现用一个完好的电阻R0替换电阻R。请根据以上信息，写出小灯发光情况、替换前后电压表示数的变化情况及相对应的故障。___________
【答案】 电阻R断路或灯泡L短路 见解析
【详解】①[1]由电路图可知R和L串联，电压表测量的是R两端的电压。闭合开关，如果电阻R断路，电压表与电源的两端相连，电压表测量电源电压为U0；如果电阻R短路，电压表示数为0；如果L断路，电压表不能接到电源两端，示数为0；如果L短路，电压表与电源的两端相连，电压表测量电源电压，为U0，所以电路中出现的故障可能是R断路或灯泡L短路。
②[2]用一个完好的电阻R0替换电阻R，若灯泡L发光，电压表示数变小，则电阻R断路；若灯泡L不发光，电压表示数不变仍为U0，则L短路。
题型三：电流表和电压表均无示数
【例3】如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
【答案】A
【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．
【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；
B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；
C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；
D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；
故选A。
21．（2022·江苏南通·统考中考真题）如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
【答案】C
【详解】A．如果变阻器短路，灯泡发光，电流表、电压表有示数，故A不符合题意；
B．如果灯泡短路，那么灯泡不能发光，电流表有示数，故B 不符合题意；
C．如果开关断路，电压表接a、b两点和b、d两点时，没有电流通过电压表，电压表均无示数，接c、d两点时有示数，故C符合题意；
D．如果电流表断路，电压表接c、d两点时，电压表无示数，故D不符合题意。
故选B。
22．（2022·湖南衡阳·统考中考真题）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
【答案】C
【详解】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
23．（2022·天津西青·统考一模）如图电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（ ）
A．电灯L1短路B．电灯L2短路
C．电灯L1断路D．电灯L2断路
【答案】D
【详解】原电路中，两灯串联，电压表测L1的电压，电流表测电路的电流。
A．若电灯L1短路，电压表示数为0，灯L2的电压为电源电压，灯L2会变亮，电流表有示数，故A不合题意；
B．若电灯L2短路，灯L1的电压为电源电压，L1会变亮，电压表、电流表均有示数，故B不合题意；
C．若电灯L1断路，电流表无示数，电压表与电源连通测电源电压，电压表有示数，故C不合题意；
D．若电灯L2断路，则整个电路断路，两灯不亮，电压表、电流表均无示数，故D符合题意。
故选D。
24．（2022·云南昆明·统考一模）如图所示的电路中，闭合开关后，电流表和电压表示数均为0，若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d时，电压表有示数且等于电源电压，电流表示数仍为0，若电流表、开关、导线及各接线处均完好，则电路中可能的故障是（ ）
A．电阻R和电流表开路B．电阻R短路和滑动变阻器开路
C．电阻R和滑动变阻器开路D．电阻R和电流表短路
【答案】C
【详解】由图可知：电源、电流表、电阻和滑动变阻器组成串联电路，电压表测量电阻两端的电压。导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d时，电压表才有示数，说明cd之间，也就是滑动变阻器开路；同时电流表示数为0，而电压表示数等于电源电压，是因为与电压表并联的电路有开路，即电阻R开路。故ABD不符合题意，C符合题意。
故选C。
25．（2022·福建福州·统考模拟预测）如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（ ）
A．L1灯丝烧断B．L2灯丝烧断C．导线b开路D．导线d开路
【答案】C
【详解】由实物图可知，两灯泡并联，电流表测干路电流，电压表测电源电压。
A．若L1灯丝烧断，则仅L2接入电路，电压表仍测电源电压，电压表示数不变，故A不符合题意；
B．若L2灯丝烧断，则仅L1接入电路，电压表仍测电源电压，电压表示数不变，故B不符合题意；
C．若导线b开路，则仅L2接入电路，电压表没有接入电路，电压示数为0，支路减少，则电路总电流减小，则电流表示数变小，故C符合题意；
D．若导线d开路，两灯泡仍并联接入电路，但电压表没有接入电路，电压示数为0，两灯仍正常工作，则电路总电流不变，则电流表示数不变，故D不符合题意。
故选C。
26．（2022·山东菏泽·菏泽市牡丹区第二十二初级中学校考三模）在图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了
C．电源接线处松脱D．电流表损坏了
【答案】B
【详解】由图得，两灯泡串联，电压表测量灯泡L1的电压，电流表测量电路的电流。闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度，说明电路发生断路；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，此时两灯泡仍然串联，电压表测量灯牌L2的电压，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，说明与电压表并联的灯泡L2断路，即灯泡L2的灯丝断了，故ACD不符合题意，B符合题意。
故选B。
27．（2021·辽宁大连·校考一模）如图所示电路，闭合开关，小灯泡L1、L2都发光，两电表都有示数，过一会儿其中一个灯泡突然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零．造成此现象的原因可能是（ ）
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
【答案】B
【详解】A．若L1灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表测量电源电压有较大示数．故A不符合题意；
B．若L1灯短路时，电路为L2的简单电路，此时L1不发光、L2发光，电流表示数增大，电压表被短路几乎无示数．故B符合题意；
C．若L2灯断路时，电路断路，此时L1、L2均不发光，电流表、电压表均无示数．故C不符合题意；
D．若L2灯短路时，电路为L1的简单电路，此时L1发光、L2不发光，电压表和电流表的示数均增大．故D不符合题意．
28．（2021·河北石家庄·校联考模拟预测）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是
A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路
【答案】A
【详解】电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数．电流表示数均为零．电路中一定有断路，可能是电流表断路；小灯泡断路；开关断路；若电阻R断路电压表有示数，故BCD错误，A正确．
29．（2020·上海浦东新·统考三模）在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻R1、R2处，闭合开关后：
若A表不变，V不变，则故障是 _____ ；
若A表不变，V变大，则故障是 _____ ；
若A表变大，V不变，则故障是 _____ ；
若A表变大，V变大，则故障是 _____ 。
【答案】 R1断路 R2断路 R2短路 R1短路
【详解】由图知，R1、R2串联，电流表测整个电路的电流，电压表测R2两端的电压。
[1]若A表不变，示数为0，说明电路形成了断路，V不变，示数为0，说明R1断路。
[2]若A表不变，示数为0，说明电路形成了断路，V变大，示数不为0，说明电压表串联接入了电压，电压表串联接入电路相当于断路，则故障是R2断路。
[3]若A表变大，示数不为0，说明电路是通路，根据欧姆定律可知，电路中的电阻减小，V不变，示数为0，说明电压表被短路，则故障是R2短路。
[4]若A表变大，示数不为0，说明电路是通路，根据欧姆定律可知，电路中的电阻减小，V变大，示数不为0，说明电压表测的电源电压，则故障是R1短路。
30．（2022·上海松江·统考一模）在图所示的电路中，电源电压保持不变，电阻R1和R2的阻值相等。开关S闭合后，电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息写出两电表的示数及相对应的故障。______
【答案】如果R2断路，电压表、电流表示数为0；如果R2短路，电压表为2U0，电流表为2I0。
【详解】根据题意，两电表指针同向偏转，要么两表都变大，要么是都变小。如果R1断路，电流表为0即变小，电压表与R2串联，相当于测电源电压，则变大，不符合题意；如果R1短路，由欧姆定律，则电流表示数变大，R1两端电压为0，即电压表示数变小，不符合题意；如果R2断路，则电流表示数为0即变小，电压表与电源未接通，故示数为0即变小，符合题意；如果R2短路，电路中只有R1，由两电阻相同，则电路中总电阻变在为原来的一半，则电流表示数变大，由欧姆定律，电压一定时，电流与电阻成反比，当电路中总电阻变在为原来的一半，则电流变为原来的2倍即为2I0，电压表由原来测R1分电压即U0=12U，变为测电源电压，即为原来的两倍，为2U0，电压表示数变大，符合题意。综上分析，故障可能是R2断路，电压表、电流表示数为0；R2短路，电压表为2U0，电流表为2I0。
