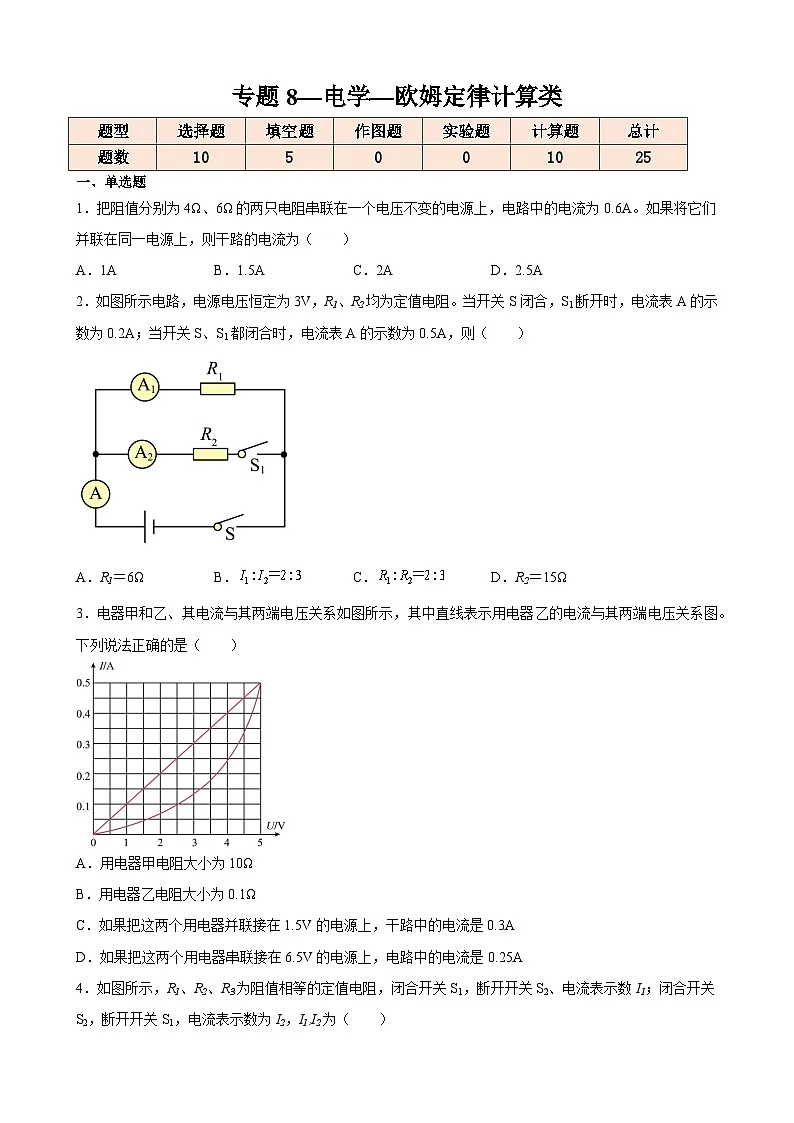

中考物理一轮复习计算题专项练习专题8—电学—欧姆定律计算类（2份，原卷版+解析版）

这是一份中考物理一轮复习计算题专项练习专题8—电学—欧姆定律计算类（2份，原卷版+解析版），文件包含中考物理一轮复习计算题专项练习专题8电学欧姆定律计算类原卷版docx、中考物理一轮复习计算题专项练习专题8电学欧姆定律计算类解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。

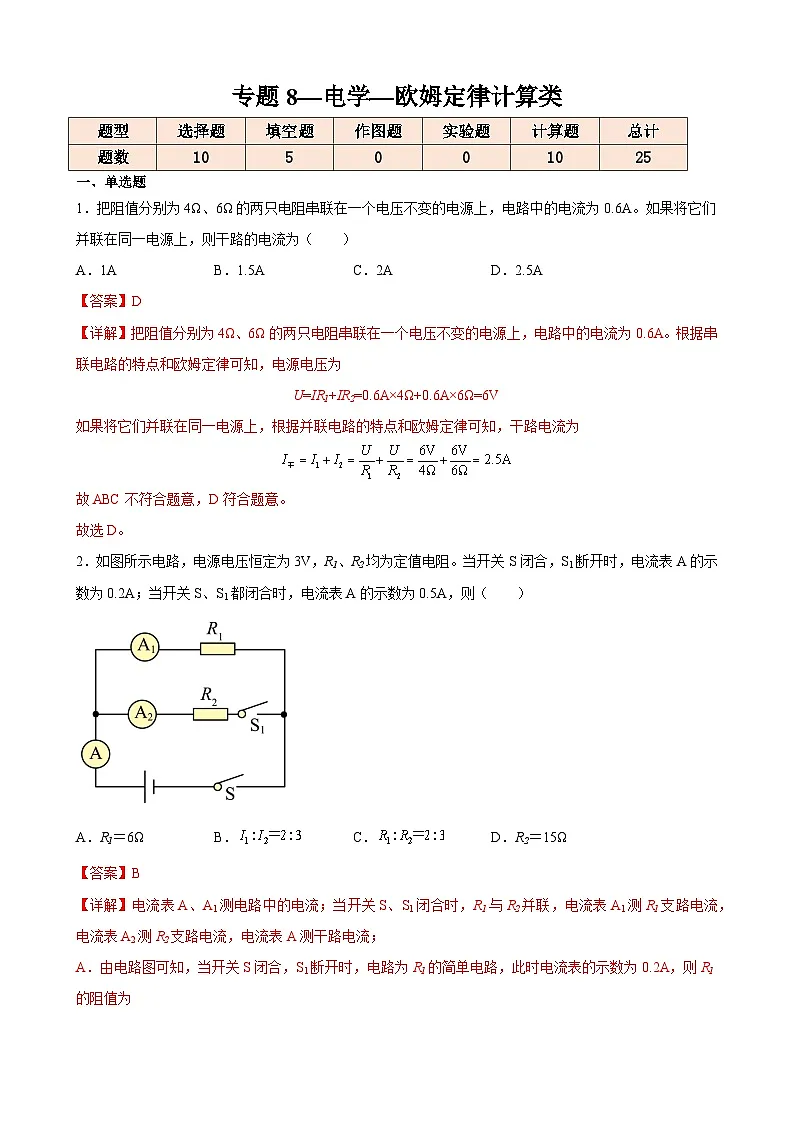

1．把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6A。如果将它们并联在同一电源上，则干路的电流为（ ）
A．1AB．1.5AC．2AD．2.5A

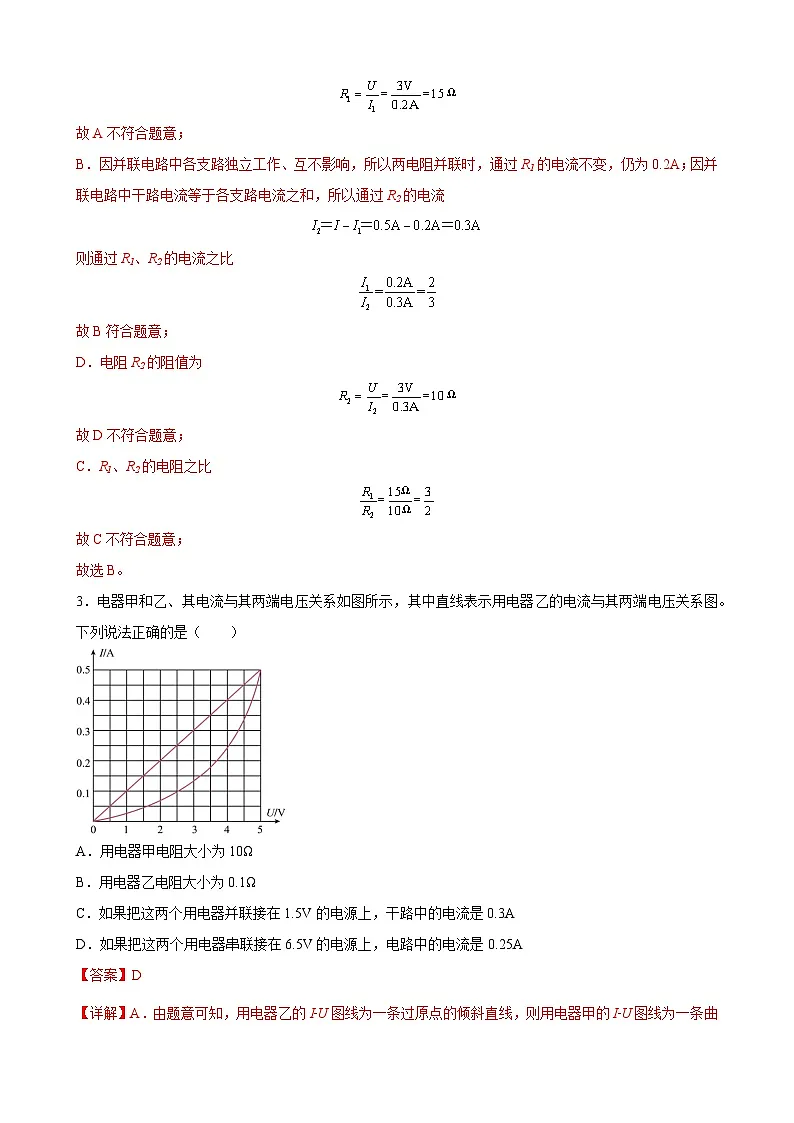

2．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（ ）
A．R1＝6ΩB． C． D．R2＝15Ω

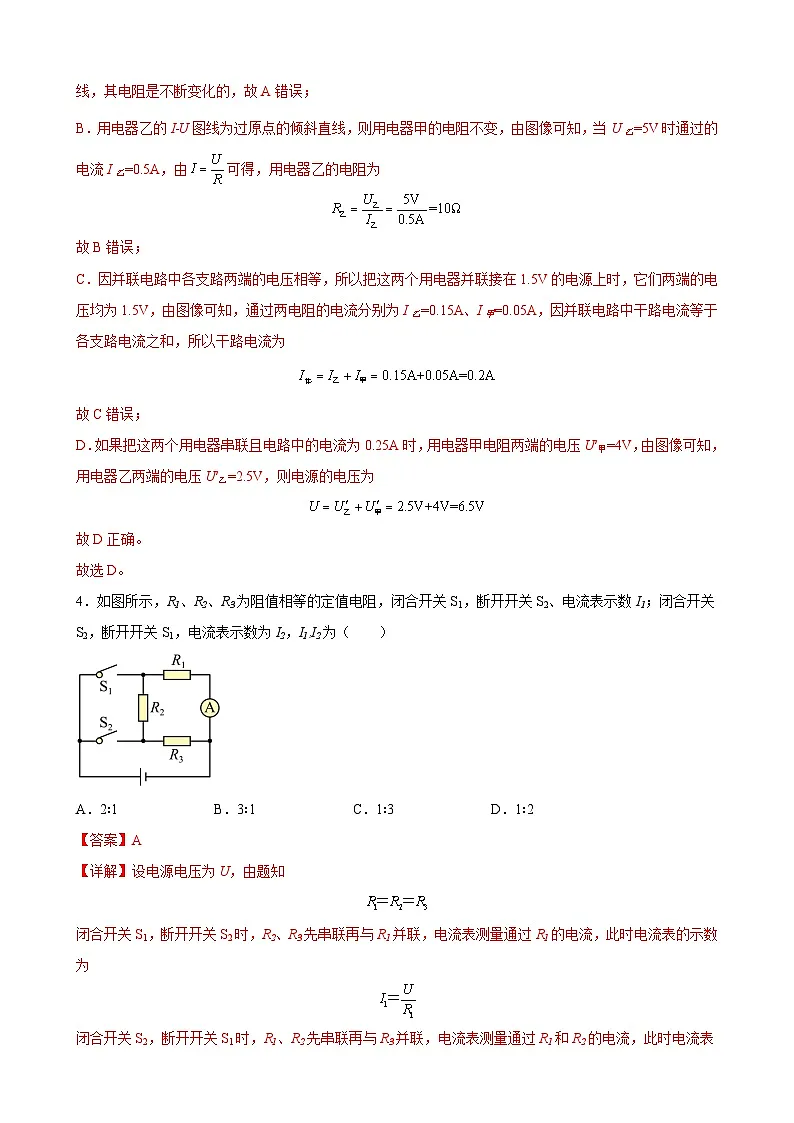

3．电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。下列说法正确的是（ ）
A．用电器甲电阻大小为10Ω
B．用电器乙电阻大小为0.1Ω
C．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3A
D．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A

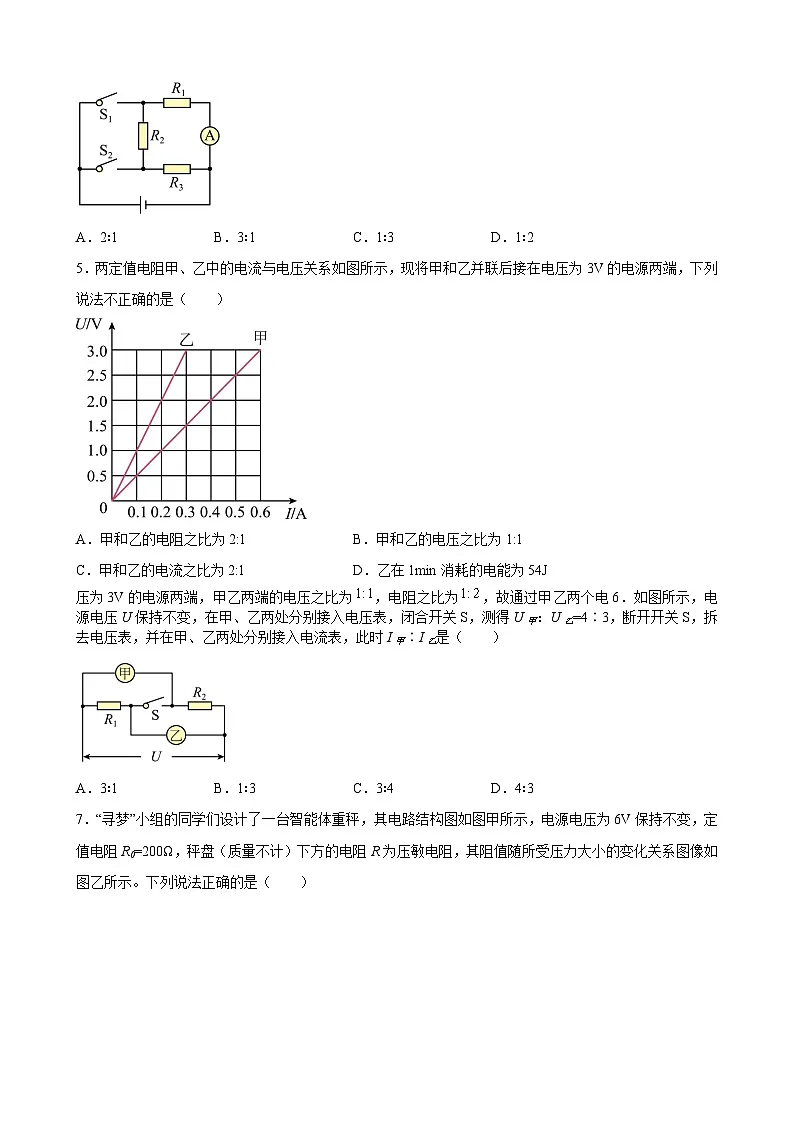

4．如图所示，R1、R2、R3为阻值相等的定值电阻，闭合开关S1，断开开关S2、电流表示数I1；闭合开关S2，断开开关S1，电流表示数为I2，I1∶I2为（ ）
A．2∶1B．3∶1C．1∶3D．1∶2
5．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，下列说法不正确的是（ ）
A．甲和乙的电阻之比为2:1B．甲和乙的电压之比为1:1
C．甲和乙的电流之比为2:1D．乙在1min消耗的电能为54J
压为3V的电源两端，甲乙两端的电压之比为，电阻之比为，故通过甲乙两个电6．如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=4∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（ ）
A．3∶1B．1∶3C．3∶4D．4∶3

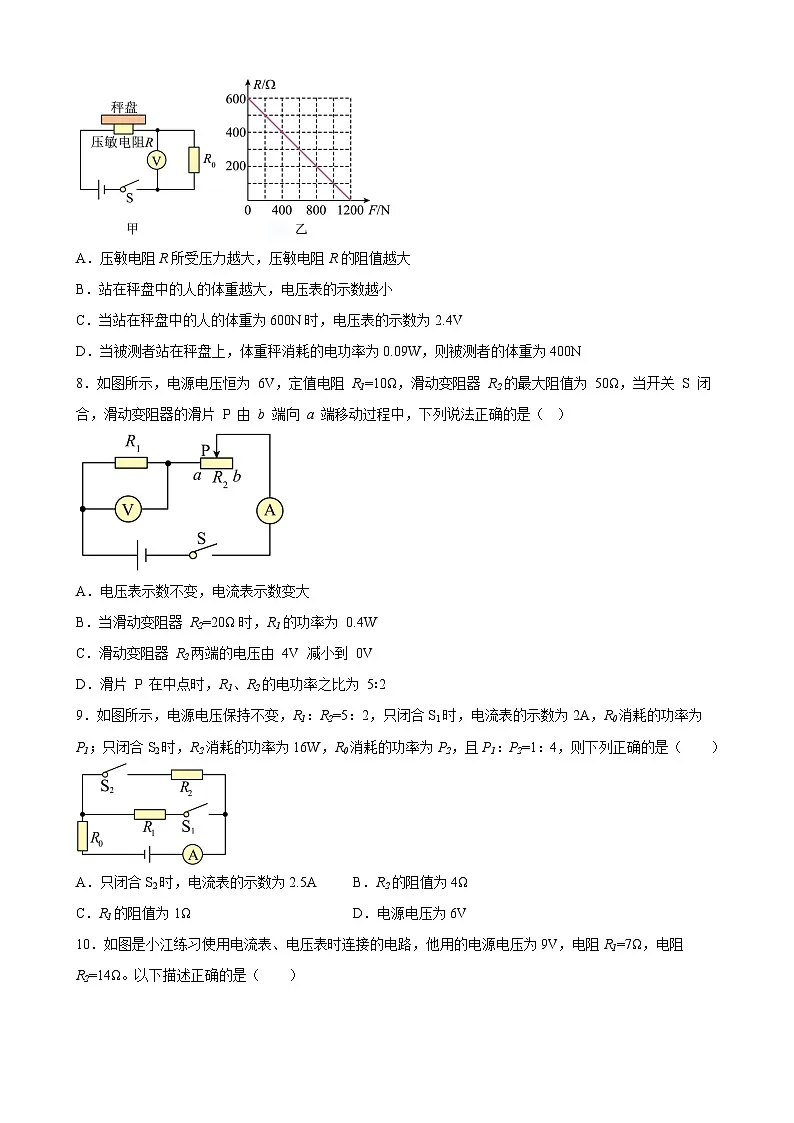

7．“寻梦”小组的同学们设计了一台智能体重秤，其电路结构图如图甲所示，电源电压为6V保持不变，定值电阻R0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图乙所示。下列说法正确的是（ ）
A．压敏电阻R所受压力越大，压敏电阻R的阻值越大
B．站在秤盘中的人的体重越大，电压表的示数越小
C．当站在秤盘中的人的体重为600N时，电压表的示数为2.4V
D．当被测者站在秤盘上，体重秤消耗的电功率为0.09W，则被测者的体重为400N
8．如图所示，电源电压恒为 6V，定值电阻 R1=10Ω，滑动变阻器 R2的最大阻值为 50Ω，当开关 S 闭合，滑动变阻器的滑片 P 由 b 端向 a 端移动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表示数变大
B．当滑动变阻器 R2=20Ω时，R1的功率为 0.4W
C．滑动变阻器 R2两端的电压由 4V 减小到 0V
D．滑片 P 在中点时，R1、R2的电功率之比为 5∶2
9．如图所示，电源电压保持不变，R1：R2=5：2，只闭合S1时，电流表的示数为2A，R0消耗的功率为P1；只闭合S2时，R2消耗的功率为16W，R0消耗的功率为P2，且P1：P2=1：4，则下列正确的是（ ）
A．只闭合S2时，电流表的示数为2.5AB．R2的阻值为4Ω
C．R1的阻值为1ΩD．电源电压为6V
10．如图是小江练习使用电流表、电压表时连接的电路，他用的电源电压为9V，电阻R1=7Ω，电阻R2=14Ω。以下描述正确的是（ ）
A．a、b处接入电流表，在c处接入电压表，电压表无示数
B．a、c处接入电流表，在b处接入电压表，电压表示数约为3V
C．a、b处接入电流表，在c处接入电压表，a、b处电流表示数之比为
D．a、b处接入电压表，在c处接入电流表，a、b处电压表示数之比为
二、填空题
11．有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，若将它们串联在9V电源的两端，此时小灯泡L的电阻为___________。
12．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙是两个同种电表是____________（选填“电压表”或“电流表”），若甲、乙表示数之比为5∶3此时灯L1和L2的电阻之比是____________。
13．如图甲所示电路，电源电压恒定不变。电流表的量程为0-0.6A，电压表量程为0-15V，只闭合开关S1，滑动变阻器R1的滑片从最右端向左滑动直至小灯泡L正常发光；保持滑动变阻器R1的滑片不动，只闭合开关S2，在变阻器可调范围内调节滑动变阻器R2的滑片，两次实验电流表示数与电压表示数的关系图像如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为______Ω，小灯泡L的额定功率为______W。
14．已知R1︰R2︰R3=1︰2︰3，三个电阻串联后电压之比为______，三个电阻并联后电流之比为______。
15．甲、乙两个灯泡上分别标有“10V，20Ω”和“4V，16Ω”的字样，则甲灯正常发光时的电流是_______A；若把它们串联在电路中，能正常发光的是_____（选填“甲灯”或“乙灯”）；将它们串联在电路中，若只有一个灯泡正常发光，则加在它们两端的最大电压为______V。
16．如图所示，甲、乙为两只相同电表，当闭合 S1，S2时，甲、乙两表示数之比为 8:5，两电阻大小之比 R1:R2为_______，电路总功率为 P1，同时更换两电表种类，调整开关状态，使两表均有正常示数， 此时电路总功率为 P2，则 P1:P2为_______。
17．如图，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1，此时R1与R2___联。更换两表种类，闭合开关，两表均有示数，则此时的甲、乙两表的示数之比为____。
18．如图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示。电阻R2两端的电压为______V，电阻R1=______R2（填入数字倍数关系）。
19．如图所示，电路中的电源电压不变，定值电阻R0=20Ω，灯L标有“8V 4W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器的规格为“50Ω 1A”。当开关都闭合，滑动变阻器的滑片P移至b端时，电流表的示数为0.84A，则电源电压为______V。当开关S闭合，S1、S2断开时，移动滑动变阻器的滑片P使灯L恰好正常发光，此时滑动变阻器消耗的电功率是______W。
20．电源电压不变， ， 。当S1、S2都闭合时，甲、乙都是电压表，则 ______ ；当S1闭合，S2断开时，甲、乙都是电流表，则 ______。
三、计算题
21．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA。求：
（1）总电流；
（2）电流表A和A'示数之比；
（3）L1、L2、L3的电阻之比。
22．如图所示的电路，电源电压保持不变，R1=3Ω，R2=10Ω。当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；
（2）当闭合开关S2、S，断开S1时，求电流表的示数；
（3）当闭合开关S1、S2、S时，求电路的总电流。
23．如图所示，电源电压不变，R1=6Ω，R2=12Ω。
（1）当S1闭合、S2断开时，电流表的示数为1A，电源电压是多少？
（2）当开关S1、S2断开时，电流表的示数是0.2A，R3的阻值是多少？
（3）当S1、S2都闭合时，电流表的示数是多少？
24．如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0=20Ω，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。在电路安全工作的前提下，求：
（1）湿度为30%时，R的阻值；
（2）湿度为30%时，R0和R两端的电压之比；
（3）电流表示数为0.3A时，电压表的示数；
（4）该装置能监测的湿度最大值。
25．R1＝15Ω，R2＝5Ω，将它们串联起来接到12V的电源上。求：
（1）总电阻；
（2）电路中的电流；
（3）R1与R2两端的电压之比。
26．冬奥会上也会亮相一个新可爱——创可贴体温计（如图1所示）。这是一款目前最小、最精准的可穿戴式连续智能测温设备，大小如创可贴一般，测温精度可达0.05℃，单次充电可供连续测温10天以上。运动员只需要把体温计“创可贴”贴在皮肤上，就能在手机软件上看到自己的实时体温，体温会自动测量、上报，一旦超过安全值，防疫人员将第一时间处理。重庆一中物理兴趣小组的同学在受到启发后，设计了一个温度检测装置，当温度≥37.3℃时发生报警。如图2所示为该装置的感温区电路图，其中R为热敏电阻，温度每增加0.1℃其阻值便增大1Ω。电源电压为恒定为6V，定值电阻R0的阻值为10Ω，电流表量程为0~0.5A，数字式电压表量程为0~4V，当检测到电压表的示数≥3V时便会报警。
（1）当电压表示数为3V恰好报警报警时，热敏电阻的阻值；
（2）当电压表示数为2V时，此时的温度；
（3）该装置能测量的温度范围。
27．如图所示的电路中，电阻R1=10Ω，闭合开关S，电流表A1的示数为1.2A，电流表A的示数为2A。求：
（1）通过R2的电流大小；
（2）电源电压的大小；
（3）电阻R2的阻值；
（4）通电10s，整个电路消耗的电能。
28．如图所示，电源电压保持不变，已知定值电阻R1=10Ω，当S1、S3断开，S2闭合时，电压表示数为3V，电流表A1的示数为0.15A。
（1）求电源电压；
（2）当S1、S3闭合，S2断开时，求电流表A和A1的示数。
29．如图甲所示，电源电压保持不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化关系图像如图乙所示。求：
（1）电源电压和定值电阻R1的阻值；
（2）试通过计算说明，当滑动变阻器R2的滑片P在中点时，两电表的示数对应于图乙中的B点。
30．如图所示，电源电压保持不变，小灯泡L标有“5V 2.5W”字样（不考虑灯丝电阻的变化），滑动变阻器规格为“20Ω 1A”。当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3∶1。
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）小灯泡消耗的最小电功率（不能为0）。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
10
5
0
0
10
25
