1．探究电流与电压和电阻的关系电路图，如图所示：
2．实验方法：___________________。
(1)研究电流与电压关系：控制_________不变，改变电阻两端_________进行实验。
(2)研究电流与电阻关系：控制电阻两端_________不变，改变_________进行实验。
3．滑动变阻器的作用
(1)__________________；
(2)在研究电流与电阻关系时，控制电阻两端_________不变；在研究电流与电压关系时，改变电阻两端_________。
考点二：欧姆定律
1. 欧姆定律内容：导体中的电流，跟导体两端_________成正比，跟导体的_________成反比。
2. 欧姆定律表达式：。
3. 欧姆定律理解：
(1)欧姆定律揭示了导体中的电流与导体两端_________和导体_________之间的关系，即导体中的电流决定于导体两端电压和导体的电阻。
①如图甲所示的是电阻一定时电流与电压的关系。
②如图乙所示的是电压一定时电流与电阻的关系
4.使用欧姆定律公式的注意事项：
(1)同体性，即__________________上的I、U、R
(2)同时性，即同一时间也就是电路在__________________下的I、U、R
(3)统一性，即单位要_________，I、U、R的单位分别是______、______、______
5.串联电路和并联电路比较
6.电路计算的一般思路：
（1）四个弄清：①用电器的连接方式；②各电表分别测哪个元件的电学量；③滑动变阻器接入电路的部分；④题中的已知条件和提供的物理过程。
（2）对原电路进行等效简化，判断串联并联。在图中标出已知量和未知量（并标明物理量的字母、下标、数值、单位）。
（3）对电路进行分析，寻找已知量与未知量的关系，分析电路时要抓住电路中不变的量(如电源电压恒定，定值电阻阻值)和变化的量。
（4）根据串并联电路特点及欧姆定律相关公式进行分析解答（若缺少条件就列方程组求解）。
【同步练习】
（2022·安徽省）图示为电阻R1和R2的I-U图像，由图可知（ ）
A. R1的阻值为5Ω；
B. R1的阻值小于R2的阻值；
C. 将R1、R2串联接入电路，通电后R1两端电压大于R2两端的电压；
D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流

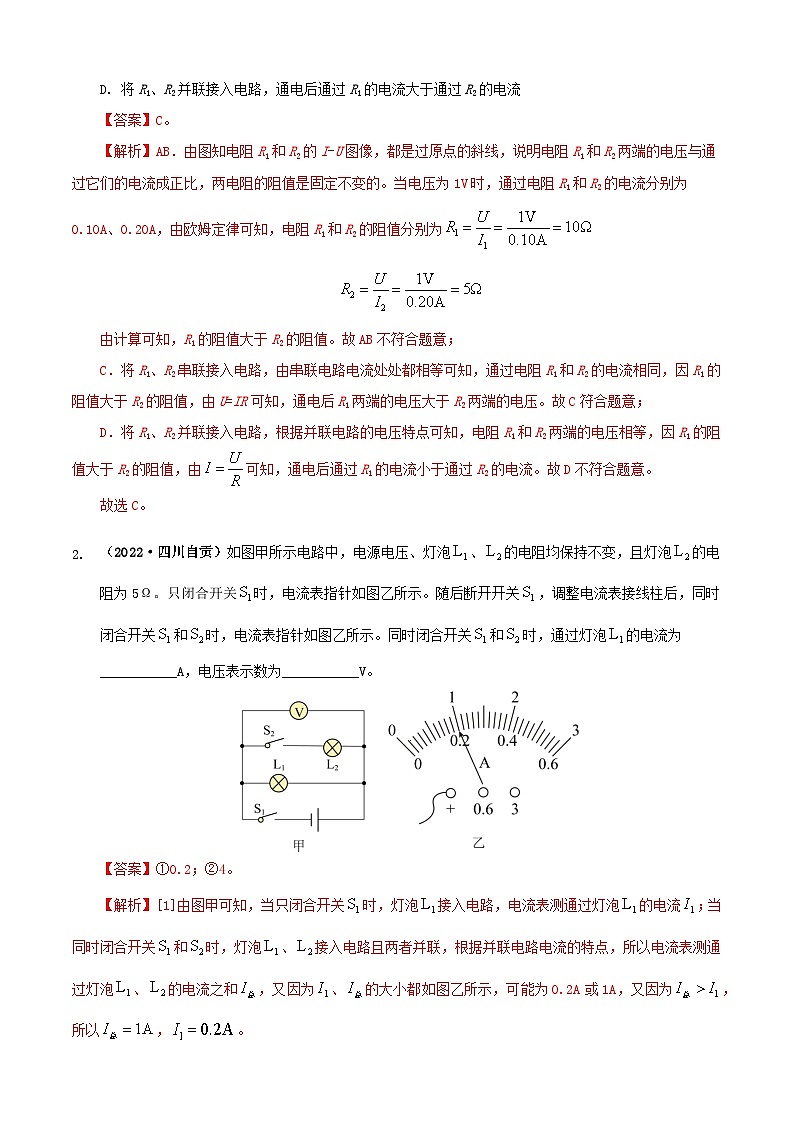

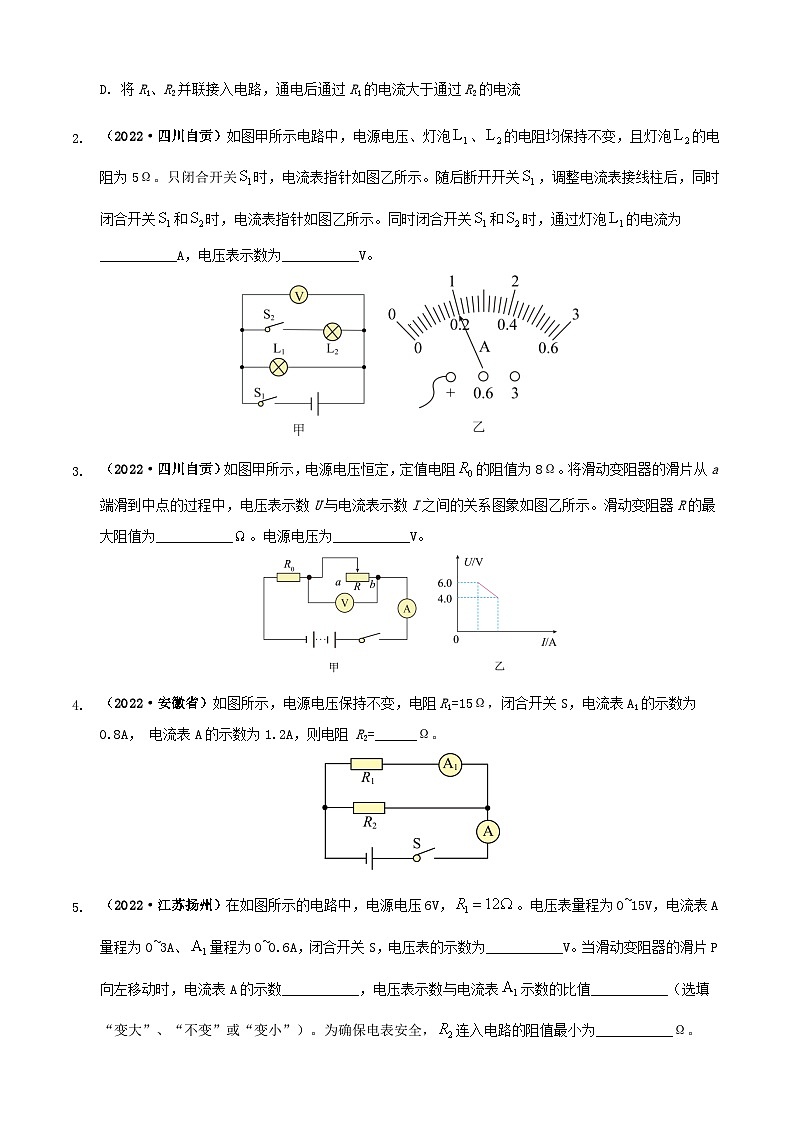

（2022·四川自贡）如图甲所示电路中，电源电压、灯泡、的电阻均保持不变，且灯泡的电阻为5Ω。只闭合开关时，电流表指针如图乙所示。随后断开开关，调整电流表接线柱后，同时闭合开关和时，电流表指针如图乙所示。同时闭合开关和时，通过灯泡的电流为___________A，电压表示数为___________V。
（2022·四川自贡）如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
（2022·安徽省）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。
（2022·江苏扬州）在如图所示的电路中，电源电压6V，。电压表量程为0~15V，电流表A量程为0~3A、量程为0~0.6A，闭合开关S，电压表的示数为___________V。当滑动变阻器的滑片P向左移动时，电流表A的示数___________，电压表示数与电流表示数的比值___________（选填“变大”、“不变”或“变小”）。为确保电表安全，连入电路的阻值最小为___________Ω。
（2022·四川内江）如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
（2022·湖南邵阳）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示电阻R的I-U关系图象；
B. 当电源电压为4V时，电流表示数为0.5A；
C. 当电源电压为4V时，小灯泡L的实际功率为1.6W；
D. 如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
在如图的电路中，电源电压不变。当电键S由断开到闭合时（ ）
A. 电压表的示数变小 B．电压表的示数不变
C．电流表的示数变小 D．电流表的示数不变
如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片向左移动的过程中，电表的变化情况是（ ）
A. V2示数变化量与A示数变化量的比值不变
B. V2示数与A示数的比值变大了
C．A的示数变大，V1示数变小，V2示数变小
D．A的示数变大，V1示数变小，V2示数变大

在图所示的电路中,电源电压保持不变。闭合电键S后,将滑动变阻器滑片P向左移动时,下列关系变大的是( )
A.电表A示数与电表A1示数的乘积 B.电表V示数与电表A示数的比值
C.电表V示数与电表A示数的乘积 D.电表V示数与电表A1示数的比值
（2022·青海）如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（ ）
A. I1∶I2=1∶1B. I1∶I2=1∶2
C. U1∶U2=1∶1D. U1∶U2=2∶1
（2022·湖南岳阳）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
（2022·贵州黔东南）如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=___________V，R2=___________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为_______A。
（2022·湖南邵阳）小芳和同学们一起做“探究电流与电阻的关系”的实验，她们准备了电压为3V的电源，规格为“30Ω 1A”的滑动变阻器，阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，电流表，电压表、开关各一个，导线若干。她们利用这些器材设计了如图甲所示的电路。实验中控制定值电阻两端电压为2V不变，请帮助小芳和同学们完成以下问题：
（1）小芳和同学们先将5Ω的电阻接人电路中，滑动变阻器阻值调至最大，检查连接无误之后闭合开关，发现电流表示数接近零，电压表示数接近于电源电压，经分析可能是定值电阻处发生了______（选填“短路”或“断路”）；
（2）电路故障排除后，继续进行实验，调节滑动变阻器滑片，使电压表的示数为2V，电流表的示数如图乙所示，为______A，填入表格；
（3）接下来，小芳和同学们将5Ω的电阻更换成10Ω的电阻接入电路，要使电压表的示数保持2V不变，应向______（选填“左”或“右”）移动滑片；
（4）小芳和同学们通过实验得到了以下实验数据：
分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成______比。
（2022·湖北黄冈、孝感、咸宁）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻，滑动变阻器、开关、导线若干。
（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填“能”或“不能”）达到实验目的。
（2022·河北） 在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω1A）、电压表和电流表做了如下实验：
（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）___________
（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于___________端；
（3）实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与___________的关系；
（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；
①图是第2次实验时电流表的示数，示数为___________A；
②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为___________Ω；
（5）小明根据实验数据描绘出了如图所示的图像，可以得出结论：___________；
【拓展】小红利用现有器材又做了下面的实验：
①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5V；
②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；
通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为___________Ω。
如图的电路中，灯L 标有“3V、6Ω”、滑动变阻器R上标有“50Ω 、1A”的字样，电压表量程为 0～3V，电流表的量程为 0～0.6A，电源电压恒为 4.5V。为了保证电路中各元件安全工作，闭合开关时，滑动变阻器接入电路的阻值变化范围是多少？
如图电源电压 6v 不变，灯标有“4V 10Ω”字样（灯丝电阻不变），滑动变阻器标有“50Ω 1A”，电压表接 0~3v 量程，电流表接 0~0.6A 量程，为了保护电路各元件，
（1）电流表的示数范围是多少？
（2）闭合开关滑动变阻器接入电路的阻值范围是多少？
如图所示，电源电压为6 V，R1＝6 Ω，R2为0～10 Ω的滑动变阻器，电流表的量程为0～3 A，合上S后移动滑片，求：
电流表最小示数是多大？
(2)为保证电流表的安全，变阻器接入电路的阻值范围多大？
如题图所示的电路，电源电压为6V且保持不变，滑动变阻器R1 标有“50Ω 、2A ”字样。
（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1；
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值；
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
串联电路
并联电路
电路图
电流
I＝_________
I＝_________
电压
U＝_________
U＝_________
等效电阻
多个电阻串联相当于增加了导体的长度，总电阻_________任一个串联导体的电阻
多个电阻并联相当于增加了导体的横截面积，总电阻比任一支路的电阻都要________
电阻
R＝_________
eq \f(1,R)＝_________
电流、电压的分配与电阻的关系
eq \f(U1,U2)＝eq \f(R1,R2)
eq \f(I1,I2)＝eq \f(R2,R1)
电阻/Ω
5
10
15
20
电流/A
0.2
0.13
0.1
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
