（人教版）九年级物理同步讲与练15.6电路图（专题练习）（2份，原卷版+解析版）

这是一份（人教版）九年级物理同步讲与练15.6电路图（专题练习）（2份，原卷版+解析版），文件包含人教版九年级物理同步讲与练156电路图专题练习原卷版docx、人教版九年级物理同步讲与练156电路图专题练习解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

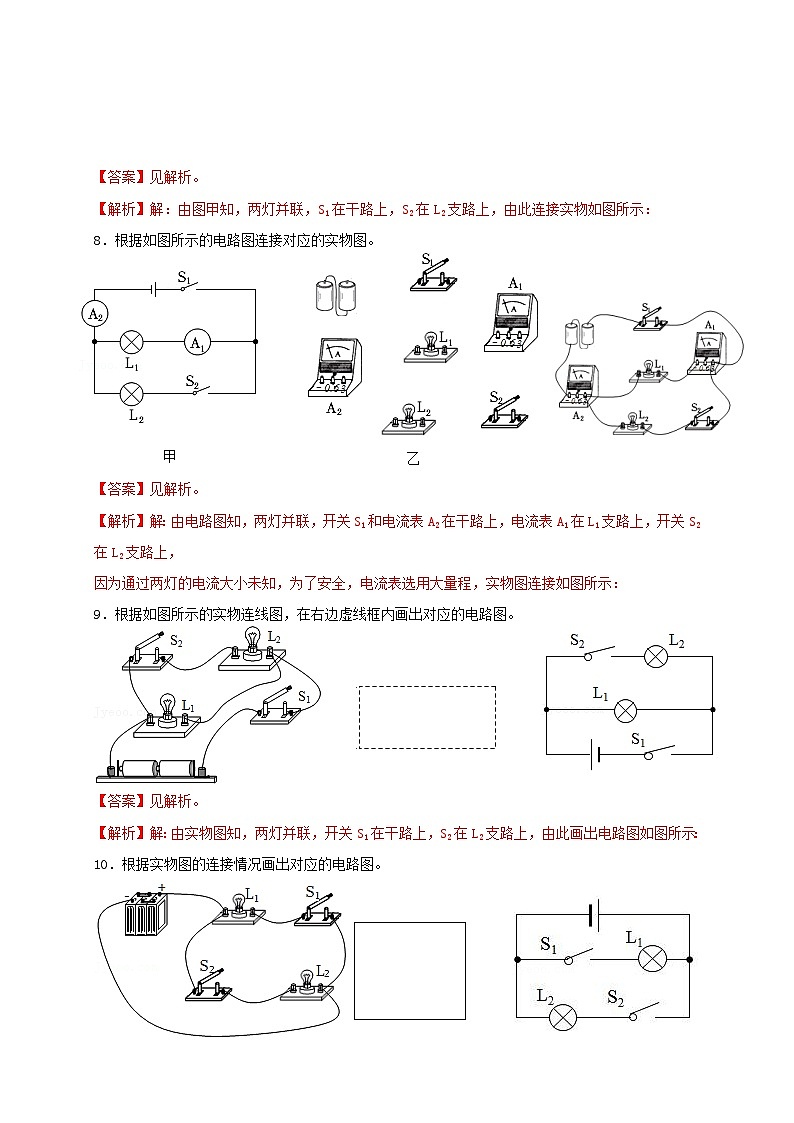

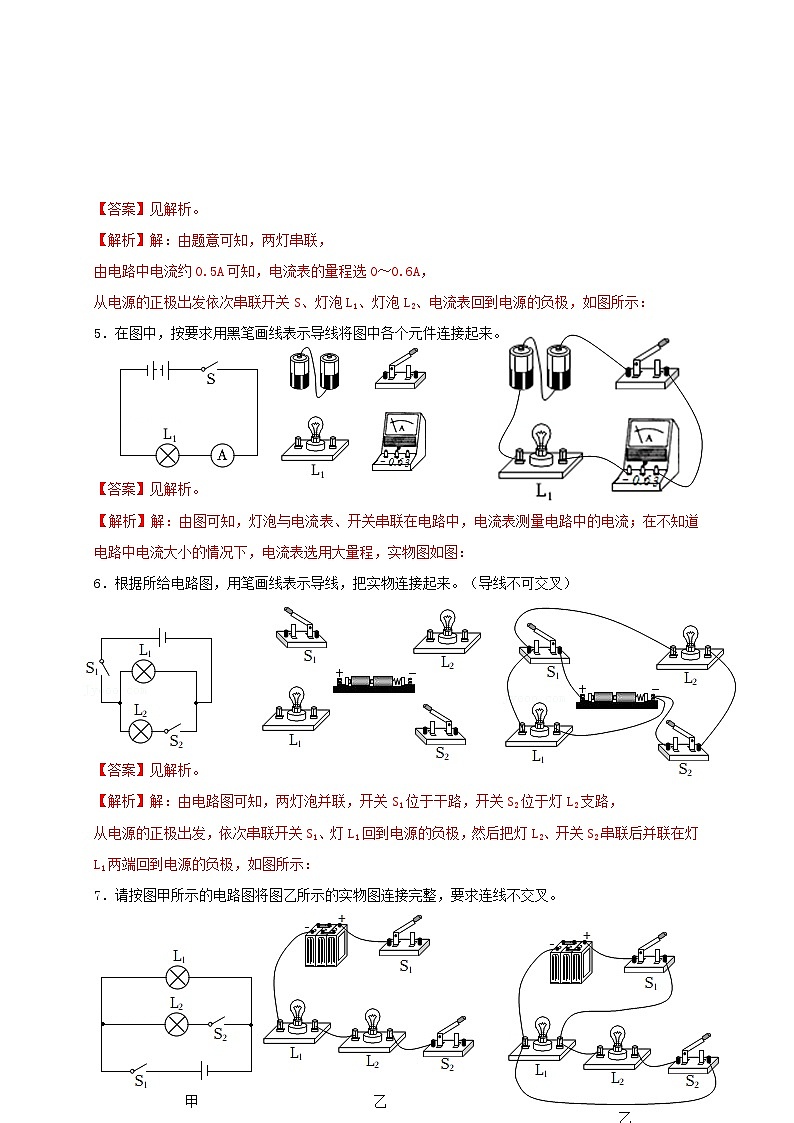

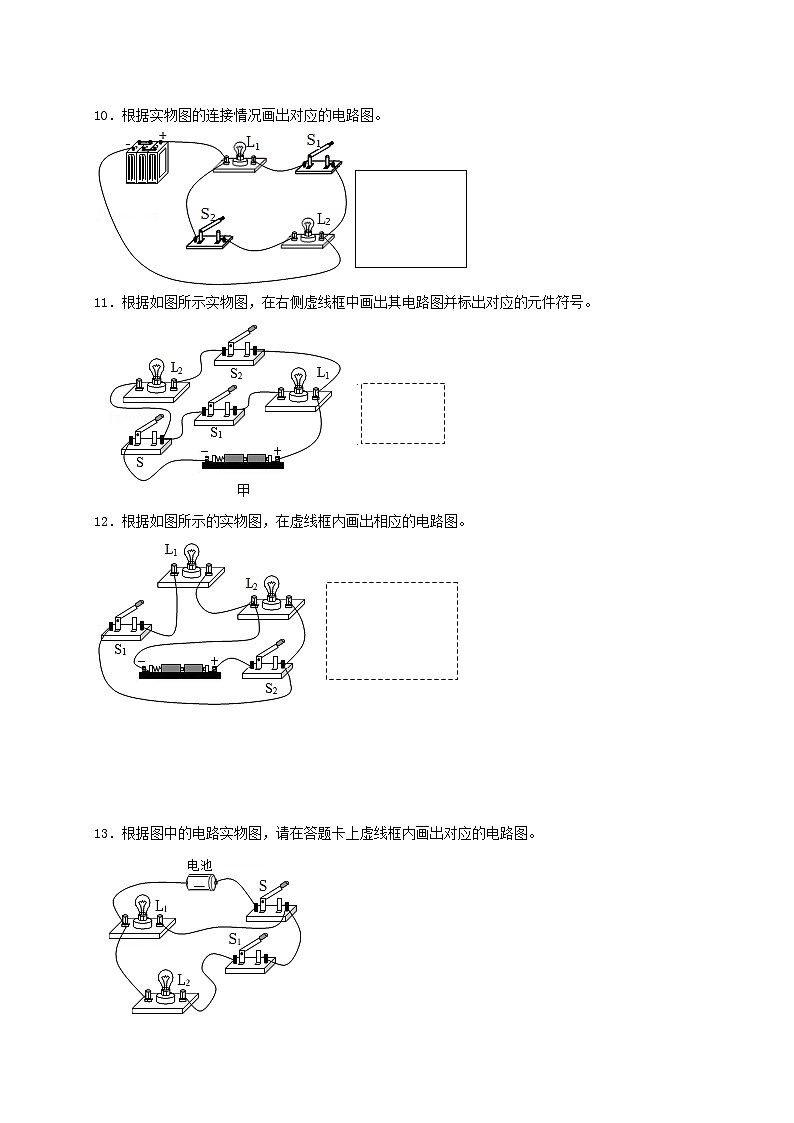

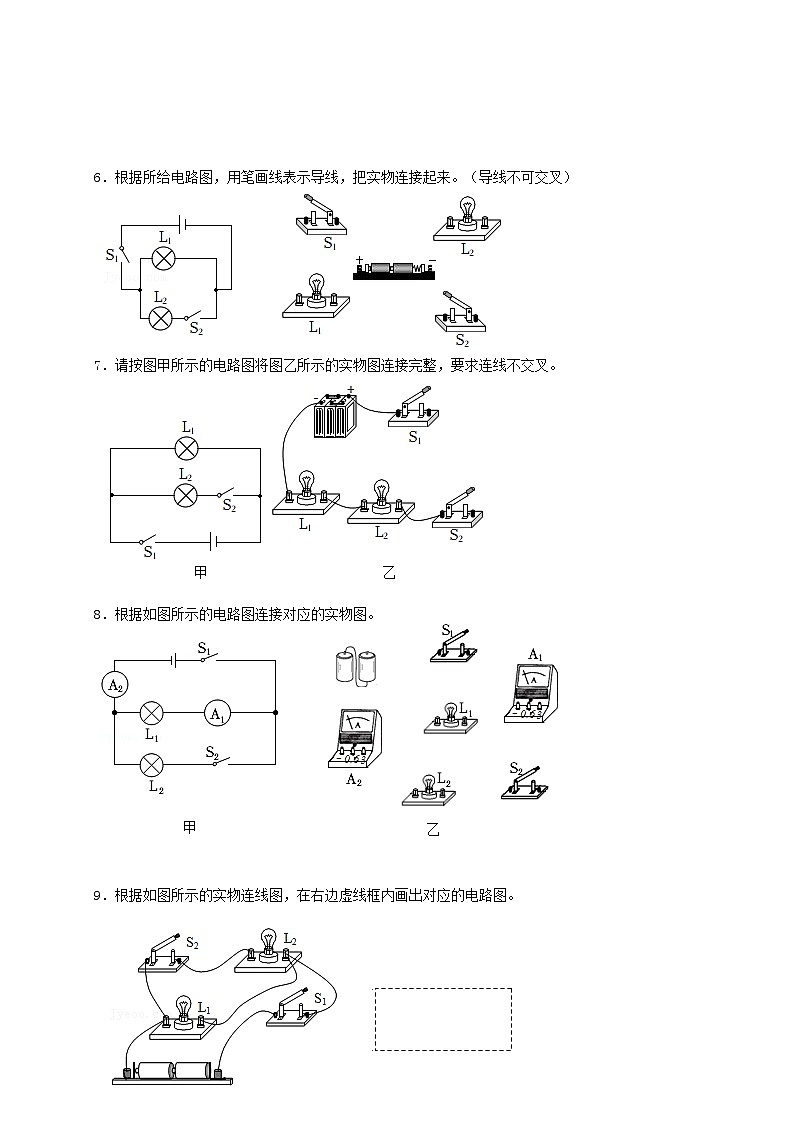

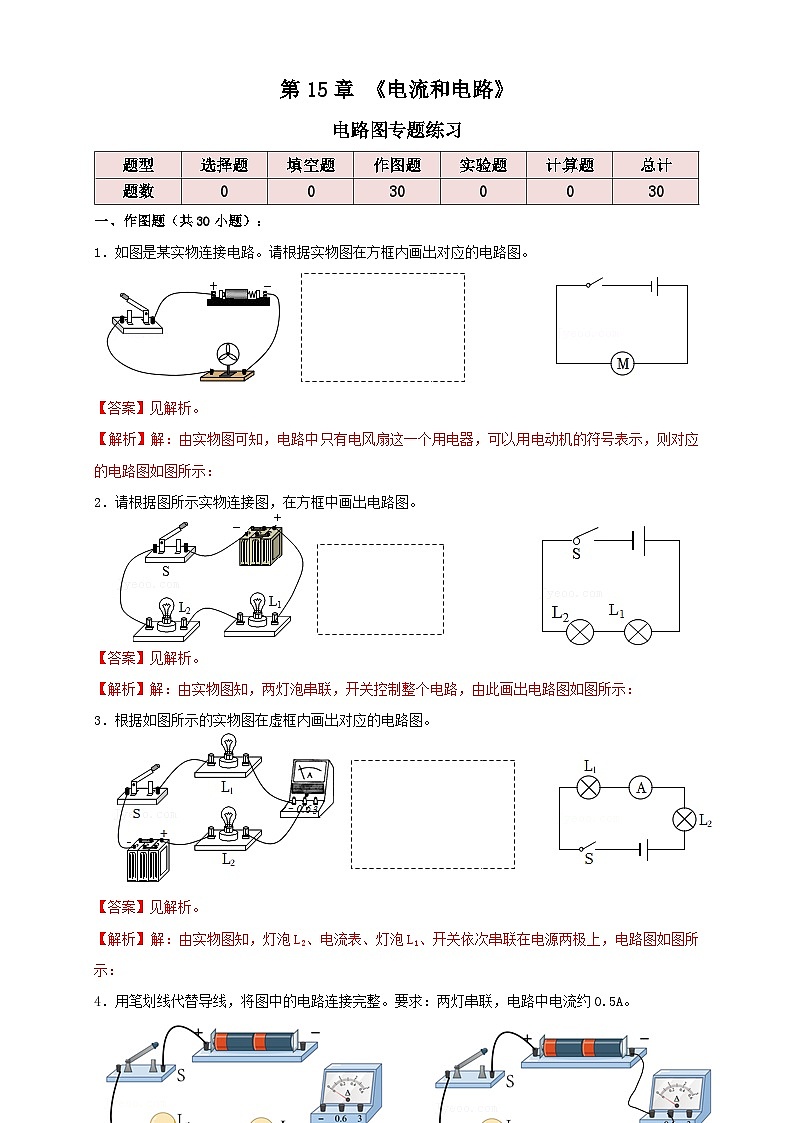

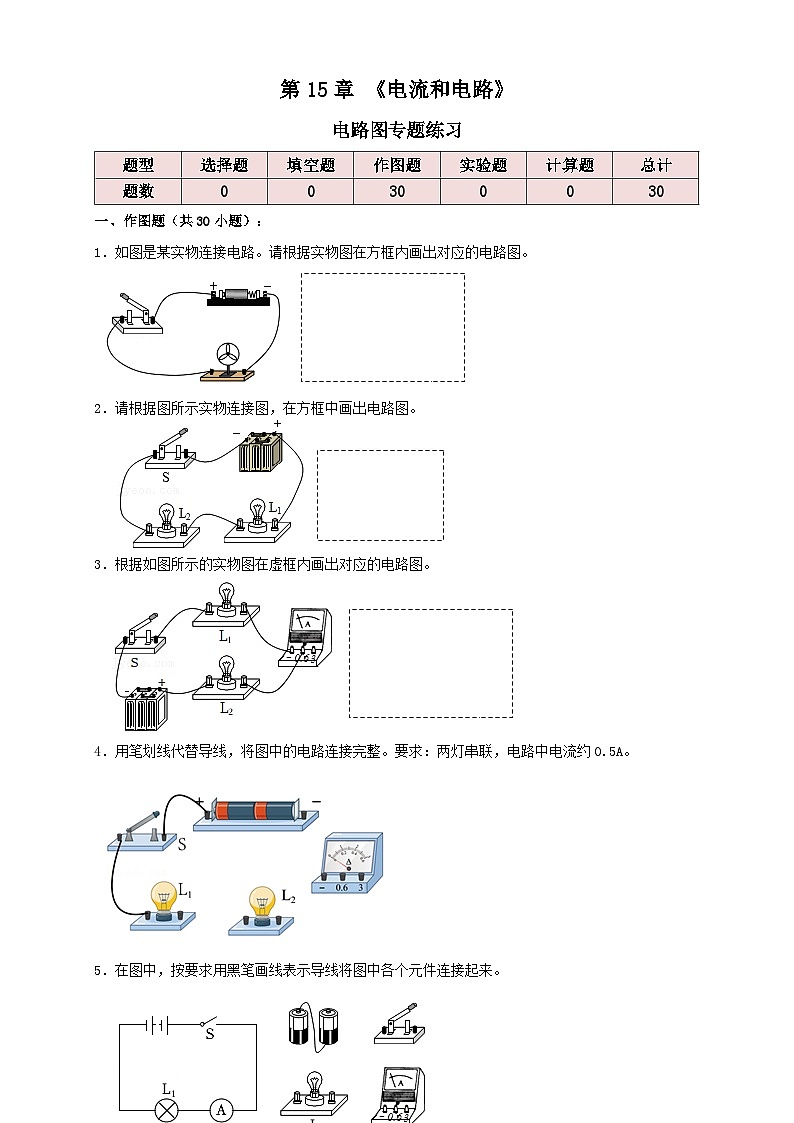

第15章 《电流和电路》电路图专题练习一、作图题（共30小题）：1．如图是某实物连接电路。请根据实物图在方框内画出对应的电路图。【答案】见解析。【解析】解：由实物图可知，电路中只有电风扇这一个用电器，可以用电动机的符号表示，则对应的电路图如图所示：2．请根据图所示实物连接图，在方框中画出电路图。【答案】见解析。【解析】解：由实物图知，两灯泡串联，开关控制整个电路，由此画出电路图如图所示：3．根据如图所示的实物图在虚框内画出对应的电路图。【答案】见解析。【解析】解：由实物图知，灯泡L2、电流表、灯泡L1、开关依次串联在电源两极上，电路图如图所示：4．用笔划线代替导线，将图中的电路连接完整。要求：两灯串联，电路中电流约0.5A。【答案】见解析。【解析】解：由题意可知，两灯串联，由电路中电流约0.5A可知，电流表的量程选0～0.6A，从电源的正极出发依次串联开关S、灯泡L1、灯泡L2、电流表回到电源的负极，如图所示：5．在图中，按要求用黑笔画线表示导线将图中各个元件连接起来。【答案】见解析。【解析】解：由图可知，灯泡与电流表、开关串联在电路中，电流表测量电路中的电流；在不知道电路中电流大小的情况下，电流表选用大量程，实物图如图：6．根据所给电路图，用笔画线表示导线，把实物连接起来。（导线不可交叉）【答案】见解析。【解析】解：由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于灯L2支路，从电源的正极出发，依次串联开关S1、灯L1回到电源的负极，然后把灯L2、开关S2串联后并联在灯L1两端回到电源的负极，如图所示：7．请按图甲所示的电路图将图乙所示的实物图连接完整，要求连线不交叉。【答案】见解析。【解析】解：由图甲知，两灯并联，S1在干路上，S2在L2支路上，由此连接实物如图所示：8．根据如图所示的电路图连接对应的实物图。【答案】见解析。【解析】解：由电路图知，两灯并联，开关S1和电流表A2在干路上，电流表A1在L1支路上，开关S2在L2支路上，因为通过两灯的电流大小未知，为了安全，电流表选用大量程，实物图连接如图所示：9．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。【答案】见解析。【解析】解：由实物图知，两灯并联，开关S1在干路上，S2在L2支路上，由此画出电路图如图所示：10．根据实物图的连接情况画出对应的电路图。【答案】见解析。【解析】解：由实物图知，两灯并联，开关S1在L1支路上，S2在L2支路上，电路图如图所示：11．根据如图所示实物图，在右侧虚线框中画出其电路图并标出对应的元件符号。【答案】见解析。【解析】解：由实物图知，两灯并联，开关S在干路上控制整个电路，S1在L1支路上，S2在L2支路上，由此画出电路图如图所示：12．根据如图所示的实物图，在虚线框内画出相应的电路图。【答案】见解析。【解析】解：由图知，电流从正极出发，经过S2分成两条支路，一条经过L2，另一条通过S1、L1，汇合后回到电源的负极，电路如图所示：13．根据图中的电路实物图，请在答题卡上虚线框内画出对应的电路图。【答案】见解析。【解析】解：从正极开始连接，经开关S后分支，一支经灯泡L1回到负极；另一支经开关S1、灯泡L2回到负极；如图：14．根据图1的实物图，把相应的电路图画在图2方框内。【答案】见解析。【解析】解：根据电流的流向，电流从电源正极出发经开关后开始分支，一支经过电流表、灯泡L1，另一支经过L2，然后共同经电流表回到电源负极；这说明该电路为并联电路，开关在干路中，电流表、灯泡L1在一条支路中，如图所示：15．画出该实物电路严格对应的电路图。【答案】见解析。【解析】解：由实物图知，电流从电源正极出发经开关分支，一支经灯泡L2、另一支经电流表、灯泡L1，然后两支汇合到负极，即两灯并联电路图如图所示：16．在如图所示的电路中，有一根导线连接错误，请你在如图中划掉连接错误的导线，使电路中的灯泡L1、L2并联，并在虚线框中画出改动后的电路图。【答案】见解析。【解析】解：原电路中，电流从正极出发，经开关、电流表直接回负极，发生短路现象，要使电路中的灯泡L1、L2并联。将灯泡L1左端接线柱与电源接线柱之间连线拆除即可，电路图如图所示，17．请根据如图所示的实物图，在虚线方框中画出对应的电路图。【答案】见解析。【解析】解：由实物图知，两灯并联，开关S和电流表A1在干路上，电流表A2在L2支路上，电路图如图所示：18．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。【答案】见解析。【解析】解：当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：19．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动小电动机，开启门锁。请完成电路设计。【答案】见解析。【解析】解：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功，则相应的开关闭合，从而使电动机工作，所以这两个开关应并联后再与电动机串联在电源上，电路设计如图所示：20．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。【答案】见解析。【解析】解：由题知，两灯并联，则电流的路径有两条；开关控制干路，开关接在干路上，电流表测量干路电流，电流表串联在干路上，实物连接如图所示：21．用铅笔画线表示导线，按要求补充完成如图所示实物连线图。要求：①灯L1和L2并联；②开关S控制整个电路。【答案】见解析。【解析】解：由题知，两灯泡并联，开关S控制整个电路，所以开关应在干路上。从电源正极出发分成两支，一支经过灯泡L1，另一支经过灯泡L2，然后两支路汇合后经过开关S回到电源的负极，实物图连接如图所示：22．如图所示，请用笔画线代替导线正确连接电路，要求：灯L1和灯L2并联，开关S控制整个电路，电流表测量通过灯L1的电流I1（已知I1＜0.6A）。【答案】见解析。【解析】解：由题知，两灯并联，通过L1的电流小于0.6A，所以电流表应使用小量程串联在L1支路上，实物连接如图所示：23．如图所示，小明探究并联电路特点的部分实验电路，请你用笔画线代替导线，将电路连接完整。要求：两灯并联，S1控制L1，S2控制L2。【答案】见解析。【解析】解：为使两灯并联，S1控制L1，S2控制L2，可将电源正极连接S1的左侧接线柱，负极连接L2的右侧接线柱即可，如图所示：24．请你只改动图中一根导线的连接位置，使电路中的两只灯泡L1与L2并联，且电流表测总电流（在需要改动的导线上画“×”，然后画出这根导线改动后的连接位置）。【答案】见解析。【解析】解：根据题目要求，两灯并联，电流表应在干路上。为使两只灯泡并联，可将开关连接L1左侧接线柱的导线改接到L1的右侧接线柱上，如图所示：25．用笔画线代替导线将如图所示的电路连接完成。（要求两灯并联，且开关S1控制灯L1，开关S2控制灯L2）【答案】见解析。【解析】解：题目要求两灯并联，且开关S1控制灯L1，开关S2控制灯L2。从电流的流径看，电流从电源正极流出，分成两条支路，一支上有开关S1和灯L1，另一支上有开关S2和灯L2，两支电流汇合后回到电源负极，实物连接如图所示：26．在如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整，要求：（1）当两开关断开时为三灯串联电路；（2）当两灯开关闭合时为三灯并联电路。【答案】见解析。【解析】解：由题意可知，当两开关断开时为三灯串联电路，此时三灯泡应首尾顺次连接；当两灯开关闭合时为三灯并联电路，此时三灯泡应首首相连、尾尾相连，根据以上分析可知，上面的开关控制中间和右侧两灯泡、下面的开关控制左侧灯泡，如图所示：27．探究“并联电路电流规律”的实验如下：（1）在如图1所示的实物中，用笔画线代替导线连接好电路．要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）（2）请在图2虚线框内按实物图画出相应的电路图。【答案】见解析。【解析】解：因A1测L1的电流，A1与L1串联；A2测L2的电流，A2与L2串联，L1、L2电流不超过0.6A，电流表均选用小量程，电流开关控制L1、L2，开关在干路上．电流从电源正极出发，经开关S，在S的左接线柱分流，一路经电流表A1、L1，与此同时，另一路经电流表A2、L2在L1的左接线柱汇合，回到电源负极，如下图左图所示所示；根据实物图连接电路图，如下图的右图所示：28．现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图所示。要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。开关控制整个电路。请在方框内画出电路图，并按要求连接实物图。（干路和支路中的电流均小于0.6A）【答案】见解析。【解析】解：由题意可知，两只小灯泡并联，A1位于L1的支路，A2位于干路，开关位于干路，如下图所示：根据电流流向法进行连接，即先从正极出发依次串联开关S、电流表A2、灯泡L2回到负极，再把灯泡L1、电流表A1串联后并联在灯泡L2两端，由干路和支路中的电流均小于0.6A可知，两电流表的量程均为0～0.6A，如下图所示：29．某同学接一电路如图所示，请指出电路中的问题，并按如下要求改动电路：（1）在电路中减去一根导线（在该导线上打上×）使三灯串联。（2）在电路中加上一根导线使三灯并联。【答案】见解析。【解析】解：图中电流从电源正极流出，经开关→A→C′→L2，回到电源负极，L1和L2被导线AC′短路。（1）要使三盏灯泡串联，电流应只有一条路径，由图可知应去掉导线AC′，如图所示：（2）要使三盏灯泡并联，应让电流分别流过三盏灯泡，由图知可用导线连接B′C或A′C，如图所示：故答案为：L1和L2被导线AC′短路；改接电路见上图。30．请你拆去一根导线（在图上用“╳”表示拆去），再补上一根导线（用虚线表示）使开关闭合后，规格相同的3个灯泡同时发光且亮度相同。【答案】见解析。【解析】解：分析电路，从电源正极流出的电流，不能依次进入3个灯泡，其中L2和电流表被短路，则应让电流分别进入3个灯泡。故应将L2所在的支路也并联在L1两端，由于电流表在L2支路上，所以，可以将电流表与L1相连的导线改接在L1的右端。如图。题型选择题填空题作图题实验题计算题总计题数00300030
