上海市松江区2025-2026学年九年级上学期10月月考物理试卷（含答案+解析）

这是一份上海市松江区2025-2026学年九年级上学期10月月考物理试卷（含答案+解析），共24页。
2.试卷中标注“单选”的试题，指该题只能选一个选项；标注“多选”的试题，指该题应选两个及以上的选项；标注“不定项选择”的试题，指该题可选一个或多个选项。

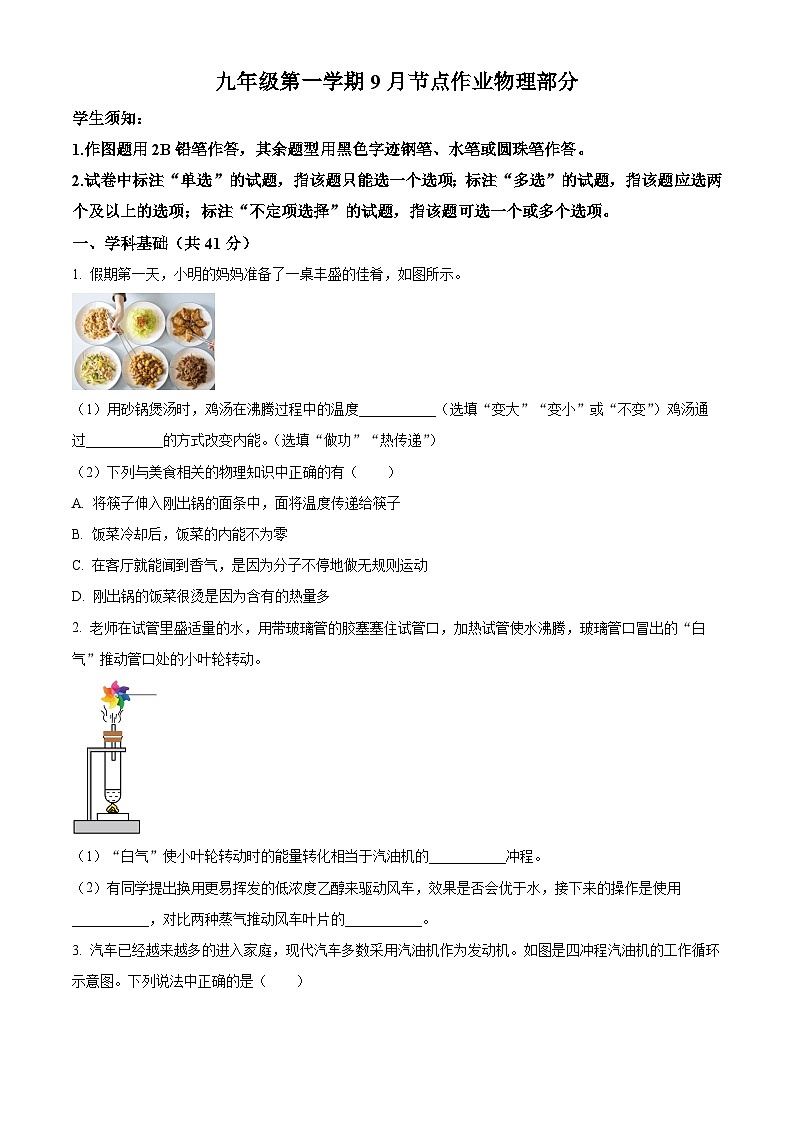

一、学科基础（共41分）
1. 假期第一天，小明的妈妈准备了一桌丰盛的佳肴，如图所示。
（1）用砂锅煲汤时，鸡汤在沸腾过程中的温度___________（选填“变大”“变小”或“不变”）鸡汤通过___________的方式改变内能。（选填“做功”“热传递”）
（2）下列与美食相关的物理知识中正确的有（ ）
A. 将筷子伸入刚出锅的面条中，面将温度传递给筷子
B. 饭菜冷却后，饭菜的内能不为零
C. 在客厅就能闻到香气，是因为分子不停地做无规则运动
D. 刚出锅的饭菜很烫是因为含有的热量多
2. 老师在试管里盛适量的水，用带玻璃管的胶塞塞住试管口，加热试管使水沸腾，玻璃管口冒出的“白气”推动管口处的小叶轮转动。
（1）“白气”使小叶轮转动时的能量转化相当于汽油机的___________冲程。
（2）有同学提出换用更易挥发的低浓度乙醇来驱动风车，效果是否会优于水，接下来的操作是使用___________，对比两种蒸气推动风车叶片的___________。

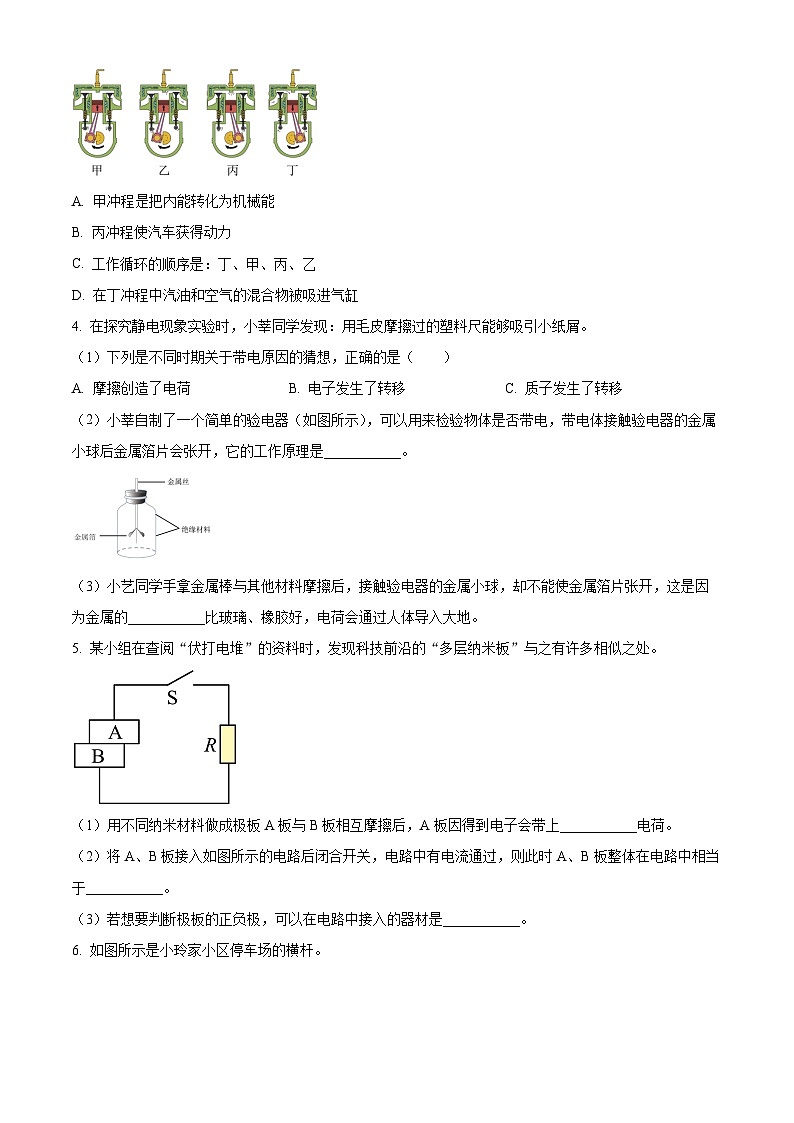

3. 汽车已经越来越多的进入家庭，现代汽车多数采用汽油机作为发动机。如图是四冲程汽油机的工作循环示意图。下列说法中正确的是（ ）
A. 甲冲程把内能转化为机械能
B. 丙冲程使汽车获得动力
C. 工作循环的顺序是：丁、甲、丙、乙
D. 在丁冲程中汽油和空气的混合物被吸进气缸
4. 在探究静电现象实验时，小莘同学发现：用毛皮摩擦过的塑料尺能够吸引小纸屑。
（1）下列是不同时期关于带电原因的猜想，正确的是（ ）
A. 摩擦创造了电荷B. 电子发生了转移C. 质子发生了转移
（2）小莘自制了一个简单的验电器（如图所示），可以用来检验物体是否带电，带电体接触验电器的金属小球后金属箔片会张开，它的工作原理是___________。
（3）小艺同学手拿金属棒与其他材料摩擦后，接触验电器的金属小球，却不能使金属箔片张开，这是因为金属的___________比玻璃、橡胶好，电荷会通过人体导入大地。
5. 某小组在查阅“伏打电堆”的资料时，发现科技前沿的“多层纳米板”与之有许多相似之处。
（1）用不同纳米材料做成极板A板与B板相互摩擦后，A板因得到电子会带上___________电荷。
（2）将A、B板接入如图所示的电路后闭合开关，电路中有电流通过，则此时A、B板整体在电路中相当于___________。
（3）若想要判断极板的正负极，可以在电路中接入的器材是___________。

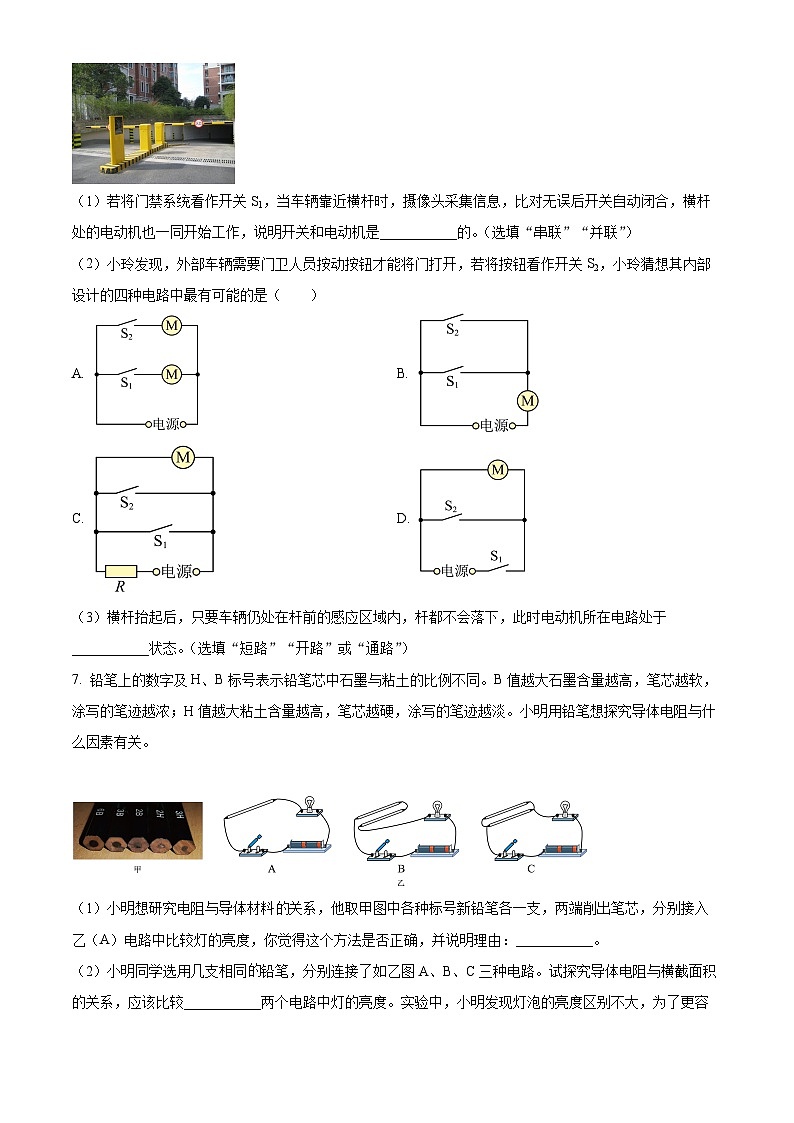

6. 如图所示是小玲家小区停车场的横杆。
（1）若将门禁系统看作开关S1，当车辆靠近横杆时，摄像头采集信息，比对无误后开关自动闭合，横杆处的电动机也一同开始工作，说明开关和电动机是___________的。（选填“串联”“并联”）
（2）小玲发现，外部车辆需要门卫人员按动按钮才能将门打开，若将按钮看作开关S2，小玲猜想其内部设计的四种电路中最有可能的是（ ）
A. B.
C. D.
（3）横杆抬起后，只要车辆仍处在杆前的感应区域内，杆都不会落下，此时电动机所在电路处于___________状态。（选填“短路”“开路”或“通路”）
7. 铅笔上的数字及H、B标号表示铅笔芯中石墨与粘土的比例不同。B值越大石墨含量越高，笔芯越软，涂写的笔迹越浓；H值越大粘土含量越高，笔芯越硬，涂写的笔迹越淡。小明用铅笔想探究导体电阻与什么因素有关。
（1）小明想研究电阻与导体材料关系，他取甲图中各种标号新铅笔各一支，两端削出笔芯，分别接入乙（A）电路中比较灯的亮度，你觉得这个方法是否正确，并说明理由：___________。
（2）小明同学选用几支相同铅笔，分别连接了如乙图A、B、C三种电路。试探究导体电阻与横截面积的关系，应该比较___________两个电路中灯的亮度。实验中，小明发现灯泡的亮度区别不大，为了更容易判断图中电阻的大小，你的方案是：___________。
8. 如图所示，电源电压恒定不变，灯与的电阻保持不变，先只闭合S、，灯正常发光，电流表指针偏转，再进行下列操作后，判断正确的是（ ）
A. 再闭合，灯仍然正常发光
B. 再闭合，电流表示数变大
C 再闭合，灯亮度不变
D. 断开，闭合，电压表示数变大
9. 干木柴、焦炭和无烟煤的热值如图所示的柱状图，判断下列观点，正确的说法打“√”，错误的打“×”。
（1）在完全燃烧的条件下，无烟煤放出的热量最多（ ）
（2）焦炭的热值小于1kg焦炭的热值（ ）
（3）完全燃烧焦炭放出的热量大于燃烧1kg干木柴放出的热量（ ）
10. 一种具有报警功能的文物展示台，其内部电路结构如图所示。
（1）闭合开关S时，文物放置在金属片B上，弹簧处于压缩状态，B与金属片A、C接触，此时工作指示灯___________，电铃___________。（均选填“工作”“不工作”）
（2）小阳认为这个装置稍作改动，就可以作为危险区域（火车月台警戒线等）报警器，闭合开关S，当人未踩到危险区域B时，此时警戒灯亮、电铃不响。若有人踏入危险区域B时，警戒灯依旧发光，电铃发出警报。对金属片B的改动可以是___________。（言之有理即可）
11. 小文学校实验室内有如图甲的实验器材，可以开展很多热学实验的探究。两个相同的容器中分别装有相同体积的液体a、b，液体a的质量大于b的质量。用两个相同的电热丝R分别对液体a、b加热，电热丝每秒放出的热量相同，且容器隔热性能良好，电热丝产生的热量均被液体吸收，液体a、b的温度随时间的变化关系记录在图乙中。
（1）b液体在t1时刻的分子动能___________其在t2时刻的分子动能。
（2）0-t4时间段内a液体吸收的热量___________b液体吸收的热量。
（3）若要探究不同液体的吸热本领，应该选择0-___________时间段的数据展开分析。可知a液体的比热容___________b液体的比热容。（第1、2、4空均选填“大于”“小于”或“等于”）
二、学科综合（8+7+6+8，共29分）
12. 某物理兴趣小组的同学，用煤炉给5kg、初温为20℃的水加热，同时他们绘制了水温随时间变化的图线如图所示，已知煤炉烧水时的热效率是21%，煤的热值约为3×107J/kg。水的比热容是4.2×103J/（kg·℃）
（1）经过6min时间加热，水所吸收的热量为多少？
（2）在这6min内会完全燃烧多少kg的煤。
13. 汽车内部有着复杂且精密的电路。为了确保各系统的安全运行，大部分电路中会有一个“熔断丝”，其电阻较大且熔点低，能够在电路过热时熔断，断开整个电路，从而保护车辆。
（1）导体中电流的形成是由于电荷的___________，且这个过程导体中电荷会受到阻碍，导致电流减小，所以电阻对电流有___________作用。
【作图】
（2）下图为汽车中照明系统的图片，图为该系统中某一条电路。为了实现保护电源，请在图中虚线框的位置画入一个“熔断丝”（用电阻符号表示），并在剩余虚线框的位置画入“电流传感器”（用电流表符号表示）。
【论述】
（3）现有以下材料制成的不同规格的导线。请选择其中最合适的材料和规格作为汽车电路中的“熔断丝”，并说明理由___________。
材料：①镍铬合金丝（熔点1400℃）②银丝（熔点960℃）③铅锡合金（熔点183℃）
规格：①长度10mm×横截面积3.6mm2②长度5mm×横截面积3.6mm2
14. 如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电源两极对调后示数为3V。（写出必要的文字说明，公式和计算过程）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开，电压表正确连接，它的示数为多少？
15. 如图甲所示为“探究串联电路电流规律”的实验电路图。
（1）连接电路时，开关应___________。实验中，选择两个小灯泡的规格应该是___________（选填“相同”或“不相同”）的。
（2）小美、小林两位同学进行分组实验，小美同学在闭合开关前，发现电流表如图乙所示，则小美操作上问题可能是___________；小林同学在闭合开关试触时，发现电流表如图丙所示，则小林操作上的问题可能是___________。
（3）实验中，某同学发现两个串联的小灯泡，一个发光，另一个小灯泡不发光，原因可能是（ ）
A. 通过两小灯泡的电流不相等
B. 该小灯泡的灯丝断了
C. 一个小灯泡短路
【作图】
（4）若要在原电路基础上测并联电路中干路的电流，只需改动一根导线，就可测并联电路中干路的电流，请在图中用“”号指出需改动的导线，并在图中画出改动后正确的连线。
【附加卷】共15分
16. 小明在网上购买了一个耐高温平底玻璃壶，产品的参数信息如表所示。在倒入质量为1.2kg的水后，壶内液面恰好达到警戒水位，随后小明将其放在水平电陶炉上加热。
（1）水对壶底的压强p水。
（2）壶对电陶炉的压强p壶。
17. 在如图所示的电路中，电源电压大小为U0且保持不变。闭合开关S，发现只有一个电表的指针有明显偏转。小明准备排查电路中的故障，若先考虑灯L或电阻R上存在一处故障。根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数及相对应的故障。
全球汽车保有量在迅速增长，截至2024年底，我国燃油汽车保有量约为3亿辆。假设每辆汽车每年耗油1.55t，则完全燃烧这些汽油会放出___________J的热量。q汽油=4.6×107J/kg汽车内燃机效率平均值取30%。如果能把内燃机效率提高1%，我国每年可以节约___________t汽油。
九年级第一学期9月节点作业物理部分
一、学科基础（共41分）
1. 假期第一天，小明的妈妈准备了一桌丰盛的佳肴，如图所示。
（1）用砂锅煲汤时，鸡汤在沸腾过程中的温度___________（选填“变大”“变小”或“不变”）鸡汤通过___________的方式改变内能。（选填“做功”“热传递”）
（2）下列与美食相关的物理知识中正确的有（ ）
A. 将筷子伸入刚出锅的面条中，面将温度传递给筷子
B. 饭菜冷却后，饭菜的内能不为零
C. 在客厅就能闻到香气，是因为分子不停地做无规则运动
D. 刚出锅的饭菜很烫是因为含有的热量多
【答案】（1） ① 不变 ②. 热传递
（2）BC
【解析】
【小问1详解】
[1][2]根据液体沸腾的特点可知，煲汤时鸡汤在沸腾过程中吸收热量，但温度不变，内能增大，是通过热传递的方式改变内能的。
【小问2详解】
A．将筷子伸入刚出锅的面条中，热量从温度较高的面传递给温度较低的筷子，传递过程传递的是热量，不是温度，故A错误；
B．任何物体都具有内能，则物体饭菜冷却后，饭菜的内能不为零，故B正确；
C．在客厅就能闻到香气，是因为分子不停地做无规则运动，故C正确；
D．刚出锅的饭菜很烫，说明饭菜温度高，热量是个过程量，不能表述为饭菜“含有”热量，故D错误。
故选BC。
2. 老师在试管里盛适量的水，用带玻璃管的胶塞塞住试管口，加热试管使水沸腾，玻璃管口冒出的“白气”推动管口处的小叶轮转动。
（1）“白气”使小叶轮转动时的能量转化相当于汽油机的___________冲程。
（2）有同学提出换用更易挥发的低浓度乙醇来驱动风车，效果是否会优于水，接下来的操作是使用___________，对比两种蒸气推动风车叶片的___________。
【答案】（1）做功 （2） ①. 装有乙醇的试管，用相同的酒精灯加热至乙醇沸腾，使乙醇蒸气喷到风车叶片上 ②. 转动速度快慢
【解析】
【小问1详解】
“白气”使小叶轮转动时，使“白气”内能转化为“小叶轮”机械能，汽油机的做功冲程也是内能转化为机械能，能量转化相同。
【小问2详解】
[1][2]根据控制变量法，应换用装有乙醇的试管，用相同的酒精灯加热至乙醇沸腾，使乙醇蒸气喷到风车叶片上。如果乙醇蒸气推动风车叶片转动的转速比水蒸气推动时慢，表明用乙醇蒸气驱动风车的效果不如水蒸气驱动风车的效果好。
3. 汽车已经越来越多的进入家庭，现代汽车多数采用汽油机作为发动机。如图是四冲程汽油机的工作循环示意图。下列说法中正确的是（ ）
A. 甲冲程是把内能转化为机械能
B. 丙冲程使汽车获得动力
C. 工作循环的顺序是：丁、甲、丙、乙
D. 在丁冲程中汽油和空气的混合物被吸进气缸
【答案】BCD
【解析】
【详解】A．甲进气门和排气门都关闭，活塞向上运动，气缸容积减小是压缩冲程，活塞压缩气体做功，将机械能转化为内能，故A错误；
B．丙进气门和排气门都关闭，火花塞点火，燃气剧烈燃烧，推动活塞向下运动是做功冲程，将内能转化为机械能，是发动机获得动力的来源，故B正确；
C．四冲程汽油机的一个完整工作循环，其正确的顺序是：吸气、压缩、做功、排气。甲图进气门和排气门都关闭，活塞向上运动，气缸容积减小。这是压缩冲程。乙图进气门关闭，排气门打开，活塞向上运动，将废气排出气缸。这是排气冲程。丙图进气门和排气门都关闭，火花塞点火，燃气剧烈燃烧，推动活塞向下运动。这是做功冲程。丁图进气门打开，排气门关闭，活塞向下运动，将燃料和空气的混合物吸入气缸。这是吸气冲程。这四个冲程在图中的对应顺序是：丁、甲、丙、乙，故C正确；
D．丁冲程是吸气冲程，在此过程中汽油和空气的混合物被吸进气缸，故D正确。
故选BCD
4. 在探究静电现象实验时，小莘同学发现：用毛皮摩擦过的塑料尺能够吸引小纸屑。
（1）下列是不同时期关于带电原因的猜想，正确的是（ ）
A. 摩擦创造了电荷B. 电子发生了转移C. 质子发生了转移
（2）小莘自制了一个简单的验电器（如图所示），可以用来检验物体是否带电，带电体接触验电器的金属小球后金属箔片会张开，它的工作原理是___________。
（3）小艺同学手拿金属棒与其他材料摩擦后，接触验电器的金属小球，却不能使金属箔片张开，这是因为金属的___________比玻璃、橡胶好，电荷会通过人体导入大地。
【答案】（1）B （2）同种电荷相互排斥 （3）导电性
【解析】
【小问1详解】
摩擦起电实质是电荷的转移，一种物质失去多少电子，另一种物质就得到多少电子；毛皮和塑料尺相互摩擦，毛皮失去电子带正电，塑料尺得到电子而带负电，能够吸引轻小的物体，是电子发生了转移。故选B。
【小问2详解】
用验电器检验物体是否带电时，金属箔片因带同种电荷相互排斥而出现张角，其工作原理是同种电荷相互排斥。
【小问3详解】
因为玻璃棒和橡胶棒都是好的绝缘体，玻璃棒和橡胶棒经摩擦产生的电荷不易传导走，所以玻璃棒和橡胶棒经摩擦能带电；而金属棒是导体，导电性强，金属棒摩擦后产生的电荷很容易经金属棒和手传导到地上，使金属棒上没有多余的电荷而不带电。
5. 某小组在查阅“伏打电堆”的资料时，发现科技前沿的“多层纳米板”与之有许多相似之处。
（1）用不同纳米材料做成极板A板与B板相互摩擦后，A板因得到电子会带上___________电荷。
（2）将A、B板接入如图所示的电路后闭合开关，电路中有电流通过，则此时A、B板整体在电路中相当于___________。
（3）若想要判断极板的正负极，可以在电路中接入的器材是___________。
【答案】（1）负 （2）电源
（3）电流表
【解析】
【小问1详解】
由于电子带负电，所以不同物体相互摩擦时，得到电子会带上负电荷。
【小问2详解】
将A、B板接入如图所示的电路后，闭合开关，电路中有电流通过，说明A、B板整体对外提供电能，相当于电路中的电源。
【小问3详解】
想要判断极板的正负极，可以在电路中串联接入电流表，通过电流表正向偏转和反向偏转来判断。
6. 如图所示是小玲家小区停车场的横杆。
（1）若将门禁系统看作开关S1，当车辆靠近横杆时，摄像头采集信息，比对无误后开关自动闭合，横杆处的电动机也一同开始工作，说明开关和电动机是___________的。（选填“串联”“并联”）
（2）小玲发现，外部车辆需要门卫人员按动按钮才能将门打开，若将按钮看作开关S2，小玲猜想其内部设计的四种电路中最有可能的是（ ）
A. B.
C. D.
（3）横杆抬起后，只要车辆仍处在杆前的感应区域内，杆都不会落下，此时电动机所在电路处于___________状态。（选填“短路”“开路”或“通路”）
【答案】（1）串联 （2）B
（3）开路
【解析】
【小问1详解】
开关自动闭合，横杆处的电动机开始工作，说明开关控制电动机，二者是串联关系。
【小问2详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故B符合题意，ACD不符合题意。
故选B。
【小问3详解】
横杆抬起后，只要车辆仍处在杆前的感应区域内，杆都不会落下，说明电动机不能工作，此时电动机所在电路处于开路状态。
7. 铅笔上的数字及H、B标号表示铅笔芯中石墨与粘土的比例不同。B值越大石墨含量越高，笔芯越软，涂写的笔迹越浓；H值越大粘土含量越高，笔芯越硬，涂写的笔迹越淡。小明用铅笔想探究导体电阻与什么因素有关。
（1）小明想研究电阻与导体材料的关系，他取甲图中各种标号新铅笔各一支，两端削出笔芯，分别接入乙（A）电路中比较灯的亮度，你觉得这个方法是否正确，并说明理由：___________。
（2）小明同学选用几支相同的铅笔，分别连接了如乙图A、B、C三种电路。试探究导体电阻与横截面积的关系，应该比较___________两个电路中灯的亮度。实验中，小明发现灯泡的亮度区别不大，为了更容易判断图中电阻的大小，你的方案是：___________。
【答案】（1）不正确，没有控制它们的横截面积相同
（2） ①. A、C ②. 串联一个电流表
【解析】
【小问1详解】
根据图中看出，铅笔的长度相同，但横截面积明显不同，因而用这个方法探究电阻与导体材料的关系是不正确，没有控制它们的横截面积相同。
【小问2详解】
[1]A电路中一支铅笔，B电路中两支铅笔串联，相当于增大了长度，C电路中两支铅笔并联，相当于增大变了横截面积，因而探究导体电阻与横截面积的关系，必须控制长度和材料相同，故应该比较A、C两电路中灯的亮度。
[2]灯泡的亮度区别不大，不易判断电阻大小，所以为了更容易判断图中电阻的大小，应在电路中串联一个电流表，通过电流表示数的变化来判断电阻大小。
8. 如图所示，电源电压恒定不变，灯与的电阻保持不变，先只闭合S、，灯正常发光，电流表指针偏转，再进行下列操作后，判断正确的是（ ）
A 再闭合，灯仍然正常发光
B. 再闭合，电流表示数变大
C. 再闭合，灯亮度不变
D. 断开，闭合，电压表示数变大
【答案】BCD
【解析】
【详解】A．再闭合S3，会用导线直接连接电源的正负两极，造成电源短路。此时，灯L两端电压变为0，灯L会熄灭，不会正常发光，故A错误；
B．再闭合S2，灯L与电阻R并联。电路的总电阻变小。根据欧姆定律，由于电源电压U恒定，总电阻R总减小，所以干路的总电流I会变大，故B正确；
C．再闭合S2，灯L与电阻R并联。由于并联电路中各支路两端的电压相等且等于电源电压，并且题中说明电源电压恒定不变，所以灯L两端的电压保持不变，通过的电流不变，所以灯泡的亮度也不变，故C正确；
D．初始状态时，只闭合S、S1，开关S2是断开的。由于S2断开，该支路是开路，电阻R两端的电压为0V，所以电压表示数为0V。当断开S1，闭合S2后，电路变为只有电阻R工作的简单电路。电压表测量并联在R两端的电压，此时R两端的电压等于电源电压U。 因此，电压表的示数从0V变为U，示数变大，故D正确。
故选BCD。
9. 干木柴、焦炭和无烟煤的热值如图所示的柱状图，判断下列观点，正确的说法打“√”，错误的打“×”。
（1）在完全燃烧的条件下，无烟煤放出的热量最多（ ）
（2）焦炭热值小于1kg焦炭的热值（ ）
（3）完全燃烧焦炭放出的热量大于燃烧1kg干木柴放出的热量（ ）
【答案】（1）× （2）×
（3）√
【解析】
【小问1详解】
燃料燃烧放出热量的多少与燃料的热值、燃料的质量有关，只根据热值无法判定放出热量的多少，故（1）错误。
【小问2详解】
热值的大小与质量无关，焦炭与1kg焦炭的热值相等，故（2）错误。
【小问3详解】
从图中可知，完全燃烧焦炭放出的热量为
完全燃烧1kg干木柴放出的热量约为
故完全燃烧焦炭放出的热量大于燃烧1kg干木柴放出的热量，故（3）正确。
10. 一种具有报警功能的文物展示台，其内部电路结构如图所示。
（1）闭合开关S时，文物放置在金属片B上，弹簧处于压缩状态，B与金属片A、C接触，此时工作指示灯___________，电铃___________。（均选填“工作”“不工作”）
（2）小阳认为这个装置稍作改动，就可以作为危险区域（火车月台警戒线等）报警器，闭合开关S，当人未踩到危险区域B时，此时警戒灯亮、电铃不响。若有人踏入危险区域B时，警戒灯依旧发光，电铃发出警报。对金属片B的改动可以是___________。（言之有理即可）
【答案】（1） ①. 工作 ②. 不工作
（2）见解析
【解析】
【小问1详解】
[1][2]由图可知，文物放置在金属片B上，弹簧处于压缩状态，B与金属片A、C接触，ABC接通，电铃被短路， 工作指示灯工作，电铃不工作。
【小问2详解】
若人未踩到危险区域B时，此时警戒灯亮、电铃不响，电铃仍然被短路；若有人踏入危险区域B时，警戒灯依旧发光，电铃发出警报，B需与AC脱离，使A、C断开，故可以将B安装到A、C的下面，如图：
11. 小文学校实验室内有如图甲的实验器材，可以开展很多热学实验的探究。两个相同的容器中分别装有相同体积的液体a、b，液体a的质量大于b的质量。用两个相同的电热丝R分别对液体a、b加热，电热丝每秒放出的热量相同，且容器隔热性能良好，电热丝产生的热量均被液体吸收，液体a、b的温度随时间的变化关系记录在图乙中。
（1）b液体在t1时刻的分子动能___________其在t2时刻的分子动能。
（2）0-t4时间段内a液体吸收的热量___________b液体吸收的热量。
（3）若要探究不同液体的吸热本领，应该选择0-___________时间段的数据展开分析。可知a液体的比热容___________b液体的比热容。（第1、2、4空均选填“大于”“小于”或“等于”）
【答案】（1）小于 （2）等于
（3） ①. ②. 小于
【解析】
【小问1详解】
温度越高，分子的无规则运动越剧烈，b液体在t1时刻的温度小于其在t2时刻的温度，故b液体在t1时刻的分子动能小于其在t2时刻的分子动能。
【小问2详解】
用相同的电热丝加热相同的时间，两种液体吸收的热量相同，0-t4时间段内a液体吸收的热量等于b液体吸收的热量。
【小问3详解】
[1][2]时间段两种液体的温度均上升，若要探究不同液体的吸热本领，应该选择时间段的数据展开分析，相同时间内两液体吸收的热量相同，液体a的温度变化量大于b的温度变化量，且液体a的质量大于b的质量，根据可知a液体的比热容小于b液体的比热容。
二、学科综合（8+7+6+8，共29分）
12. 某物理兴趣小组的同学，用煤炉给5kg、初温为20℃的水加热，同时他们绘制了水温随时间变化的图线如图所示，已知煤炉烧水时的热效率是21%，煤的热值约为3×107J/kg。水的比热容是4.2×103J/（kg·℃）
（1）经过6min时间加热，水所吸收的热量为多少？
（2）在这6min内会完全燃烧多少kg的煤。
【答案】（1）
1.26×106J （2）
0.2kg
【解析】
【小问1详解】
由图可知，经过6min时间加热，水的末温 。水吸收的热量
【小问2详解】
煤完全燃烧放出的热量
根据可得，完全燃烧煤的质量
13. 汽车内部有着复杂且精密的电路。为了确保各系统的安全运行，大部分电路中会有一个“熔断丝”，其电阻较大且熔点低，能够在电路过热时熔断，断开整个电路，从而保护车辆。
（1）导体中电流的形成是由于电荷的___________，且这个过程导体中电荷会受到阻碍，导致电流减小，所以电阻对电流有___________作用。
【作图】
（2）下图为汽车中照明系统的图片，图为该系统中某一条电路。为了实现保护电源，请在图中虚线框的位置画入一个“熔断丝”（用电阻符号表示），并在剩余虚线框的位置画入“电流传感器”（用电流表符号表示）。
【论述】
（3）现有以下材料制成的不同规格的导线。请选择其中最合适的材料和规格作为汽车电路中的“熔断丝”，并说明理由___________。
材料：①镍铬合金丝（熔点1400℃）②银丝（熔点960℃）③铅锡合金（熔点183℃）
规格：①长度10mm×横截面积3.6mm2②长度5mm×横截面积3.6mm2
【答案】（1） ①. 定向移动 ②. 阻碍
（2） （3）见解析
【解析】
【小问1详解】
[1][2]电荷定向移动形成电流，故导体中电流的形成是由于电荷的定向移动。且这个过程导体中电荷会受到阻碍，导致电流减小，所以电阻对电流有阻碍作用。
【小问2详解】
为了保护电源，熔断丝应接在干路中，所以在电源右侧的虚线框中接入电阻符号表示熔断丝；电流传感器（电流表）要测量通过某一支路的电流，应与该支路串联，所以在下方灯泡所在支路的虚线框中接入电流表符号。如图所示：
【小问3详解】
汽车电路中的熔断丝需要在电流过大时能迅速熔断以保护电路，这就要求材料熔点较低。 镍铬合金丝熔点1400℃，熔点过高，电流过大时不易熔断，不适合做熔断丝。 银丝虽然熔点960℃相对较低，但银是贵金属，成本较高，不经济。 铅锡合金熔点183℃，熔点较低，在电流过大产生较多热量时能较快熔断，且成本相对较低，所以选择铅锡合金作为熔断丝材料。熔断丝的规格影响其电阻，在材料相同的情况下，长度越短、横截面积越大，电阻越小。 电阻过小可能导致在正常电流下也容易熔断，所以选择长度10mm×横截面积的规格。 综上可知，材料选择铅锡合金，规格选择长度10mm×横截面积。
14. 如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电源两极对调后示数为3V。（写出必要的文字说明，公式和计算过程）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开，电压表正确连接，它的示数为多少？
【答案】（1）
9V （2）
9V
【解析】
【小问1详解】
由图可知，当S1闭合，S2、S3断开时，两灯泡串联，电压表测L1两端的电压，此时电压表的示数为6V，即灯泡L1两端的电压为U1=6V；当S1、S3断开，S2闭合时，两灯泡串联，电源两极对调后测L2两端的电压，此时电压表的示数为3V，即灯泡L2两端的电压为U2=3V，根据串联电压规律，电源电压U=U1+U2=6V+3V=9V
【小问2详解】
当S1、S3闭合，S2断开时，灯泡L2短路，电路为灯泡L1的简单电路，电压表测电源电压，由此可知电压表示数为9V。
15. 如图甲所示为“探究串联电路电流规律”的实验电路图。
（1）连接电路时，开关应___________。实验中，选择两个小灯泡的规格应该是___________（选填“相同”或“不相同”）的。
（2）小美、小林两位同学进行分组实验，小美同学在闭合开关前，发现电流表如图乙所示，则小美操作上的问题可能是___________；小林同学在闭合开关试触时，发现电流表如图丙所示，则小林操作上的问题可能是___________。
（3）实验中，某同学发现两个串联的小灯泡，一个发光，另一个小灯泡不发光，原因可能是（ ）
A. 通过两小灯泡的电流不相等
B. 该小灯泡的灯丝断了
C. 一个小灯泡短路
【作图】
（4）若要在原电路基础上测并联电路中干路的电流，只需改动一根导线，就可测并联电路中干路的电流，请在图中用“”号指出需改动的导线，并在图中画出改动后正确的连线。
【答案】（1） ①. 断开 ②. 不相同
（2） ①. 电流表没有调零 ②. 电流表选用的量程过大
（3）C （4）
【解析】
【小问1详解】
[1]为保护电路安全，连接电路时，开关应断开。
[2]为了得出普遍结论，在实验时，应选规格不相同的两个小灯泡。
【小问2详解】
[1]在闭合开关前，发现电流表如图乙所示，指针指在0刻度线的左侧，说明小美操作上的问题可能是电流表没有调零。
[2]闭合开关试触时，发现电流表如图丙所示，指针偏转幅度很小，说明操作上的问题可能是电流表选用的量程过大。
【小问3详解】
A．两个小灯泡串联，通过它们的电流一定时相等的，故A不符合题意；
B．串联电路中有一个灯泡断路，另一个小灯泡不发光，故B不符合题意；
C．一个小灯泡短路，这个小灯泡不发光，另一个小灯泡仍能和电源组成通路，会发光，故C符合题意。
故选C。
【小问4详解】
要测干路电流，电流从正极出发，经电流表后再分开，改正如下：
【附加卷】共15分
16. 小明在网上购买了一个耐高温平底玻璃壶，产品的参数信息如表所示。在倒入质量为1.2kg的水后，壶内液面恰好达到警戒水位，随后小明将其放在水平电陶炉上加热。
（1）水对壶底的压强p水。
（2）壶对电陶炉的压强p壶。
【答案】（1）
1×103Pa （2）
2000Pa
【解析】
【小问1详解】
根据题意，壶内水深为警戒线高度。
水深
水对壶底的压强
小问2详解】
壶对电陶炉的压力等于壶和水的总重力。
壶的总质量
壶和水的总重力
因为壶放在水平电陶炉上，所以壶对电陶炉的压力
壶对电陶炉的压强
17. 在如图所示的电路中，电源电压大小为U0且保持不变。闭合开关S，发现只有一个电表的指针有明显偏转。小明准备排查电路中的故障，若先考虑灯L或电阻R上存在一处故障。根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数及相对应的故障。
【答案】若小灯L发光，电压表V的示数为0，则电阻R短路；若小灯L不发光，电压表V的示数为U0，则电阻R断路。
【解析】
【详解】如图，电路是一个灯泡L和电阻定值电阻R串联，电流表测量电路的电流，电压表测量定值电阻R两端电压。若小灯L发光，电流表有示数，电压表V的示数为0，则电阻R短路；若小灯L不发光，电流表无示数，电压表V的示数为U0，电阻R断路。
18. 全球汽车保有量在迅速增长，截至2024年底，我国燃油汽车保有量约为3亿辆。假设每辆汽车每年耗油1.55t，则完全燃烧这些汽油会放出___________J的热量。q汽油=4.6×107J/kg汽车内燃机效率平均值取30%。如果能把内燃机效率提高1%，我国每年可以节约___________t汽油。
【答案】 ①. ②.
【解析】
【详解】[1]汽车数量，每年的耗油总量为
完全燃烧放出的总热量
[2]汽车内燃机效率平均值取，所有汽车做的有用功为
提高后，所有汽车年需的有用功不变，则燃烧汽油放出的热量为
燃烧汽油的质量为
则我国每年可以节约汽油的质量为
产品外观
具体参数
质量
0.6kg
壶身高度
14cm
加水警戒线
10cm
壶内底面积
外部底面积
产品外观
具体参数
质量
0.6kg
壶身高度
14cm
加水警戒线
10cm
壶内底面积
外部底面积
