2025-2026学年湖北省武汉市部分学校九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年湖北省武汉市部分学校九年级（上）期中物理试卷（含答案+解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

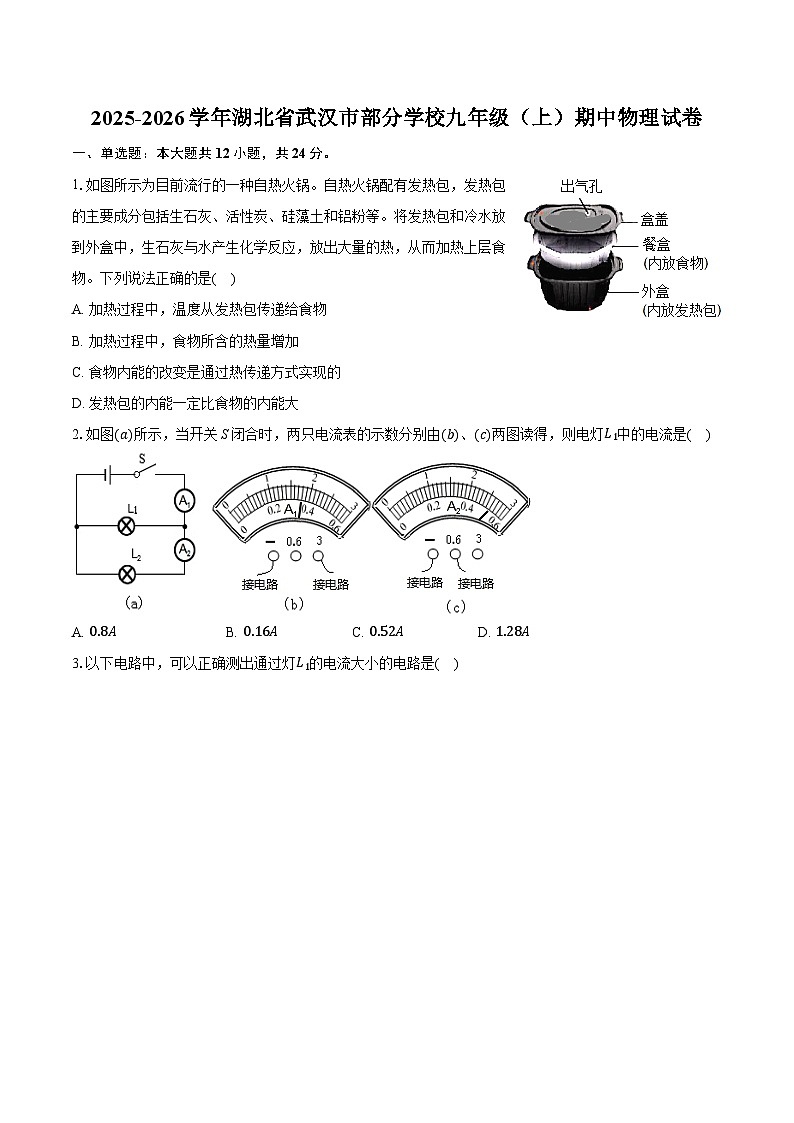

1.如图所示为目前流行的一种自热火锅。自热火锅配有发热包，发热包的主要成分包括生石灰、活性炭、硅藻土和铝粉等。将发热包和冷水放到外盒中，生石灰与水产生化学反应，放出大量的热，从而加热上层食物。下列说法正确的是( )
A. 加热过程中，温度从发热包传递给食物
B. 加热过程中，食物所含的热量增加
C. 食物内能的改变是通过热传递方式实现的
D. 发热包的内能一定比食物的内能大
2.如图(a)所示，当开关S闭合时，两只电流表的示数分别由(b)、(c)两图读得，则电灯L1中的电流是( )
A. 0.8AB. 0.16AC. 0.52AD. 1.28A

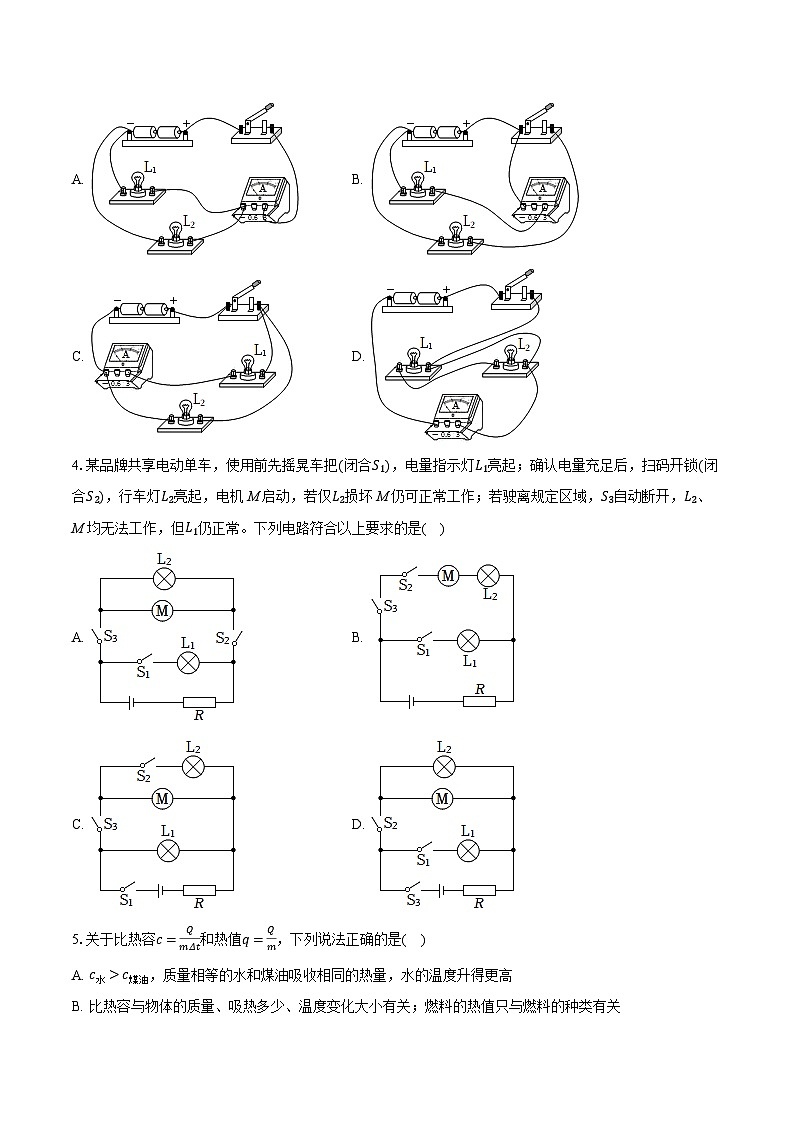

3.以下电路中，可以正确测出通过灯L1的电流大小的电路是( )
A. B.
C. D.
4.某品牌共享电动单车，使用前先摇晃车把(闭合S1)，电量指示灯L1亮起；确认电量充足后，扫码开锁(闭合S2)，行车灯L2亮起，电机M启动，若仅L2损坏M仍可正常工作；若驶离规定区域，S3自动断开，L2、M均无法工作，但L1仍正常。下列电路符合以上要求的是( )
A. B.
C. D.
5.关于比热容c=QmΔt和热值q=Qm，下列说法正确的是( )
A. c水>c煤油，质量相等的水和煤油吸收相同的热量，水的温度升得更高
B. 比热容与物体的质量、吸热多少、温度变化大小有关；燃料的热值只与燃料的种类有关
C. 比热容与Q成正比，与mΔt的乘积成反比
D. 同种物质的比热容不一定相同，同种燃料的热值一定相同

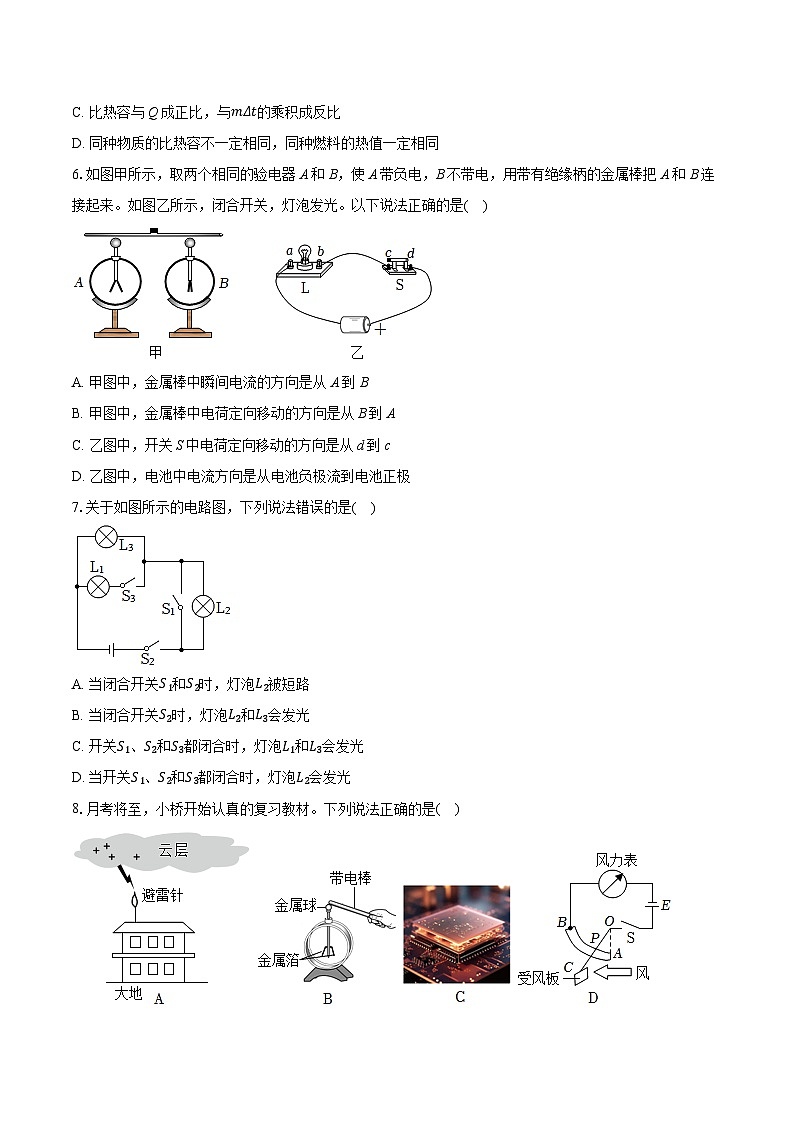

6.如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来。如图乙所示，闭合开关，灯泡发光。以下说法正确的是( )
A. 甲图中，金属棒中瞬间电流的方向是从A到B
B. 甲图中，金属棒中电荷定向移动的方向是从B到A
C. 乙图中，开关S中电荷定向移动的方向是从d到c
D. 乙图中，电池中电流方向是从电池负极流到电池正极
7.关于如图所示的电路图，下列说法错误的是( )
A. 当闭合开关S1和S2时，灯泡L2被短路
B. 当闭合开关S2时，灯泡L2和L3会发光
C. 开关S1、S2和S3都闭合时，灯泡L1和L3会发光
D. 当开关S1、S2和S3都闭合时，灯泡L2会发光
8.月考将至，小桥开始认真的复习教材。下列说法正确的是( )
A. 闪电产生的电流通过避雷针，图中的电流方向是从大地到避雷针
B. 验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
C. 制造手机芯片的主要材料是超导体
D. 风力增大时，风力表的示数变大，风力表是由电流表改装的
9.如图所示，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是( )
A. 小灯泡L1和L2串联
B. 若断开开关S2，电流表示数会变小
C. 若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D. 若只闭合开关S2，电路中只有小灯泡L2发光
10.图甲是家用风扇的调速开关，图乙是调速开关的电位器结构图，a、b、c是它的三个接线柱，如果要使滑片P顺时针转动时风扇转速加快，下列连接方法正确的是( )
A. 将接线柱a与b接入电路B. 将接线柱b与c接入电路
C. 将接线柱a与c接入电路D. 以上连接方法都可以
11.铅笔芯的型号主要根据石墨和粘土的比例来划分，如“B”型号笔芯，“B”前的数字越大，则石墨含量越高，导电性越强。如图所示四种铅笔芯串联在电路中，它们长度相同，标注了各自的直径和型号，其中电阻最小的是( )
A. ①B. ②C. ③D. ④
12.小林在老师指导下，用如图1所示的同一个实验装置分别加热100g的甲、乙两种液体(其中一种是水)，用测得的数据绘制了温度随时间变化图像(图2)，乙从20∘C加热至沸腾刚好消耗了4g酒精，若单位时间内甲吸收的热量与乙吸收的热量相等，q酒精=3.0×107J/kg,c水=4.2×103J/(kg⋅∘C)。则下列说法中正确的是( )
A. 8min后甲不再吸热，所以温度保持不变B. 乙的吸热能力大于甲的吸热能力
C. 0∼8min乙吸收的热量为3.36×104JD. 该酒精灯的加热效率为65%
二、填空题：本大题共4小题，共10分。
13.冬天，天气干燥，当身体碰到一些金属物品时，经常会有触电的现象发生。飞机飞行时会发生同样的现象，这会严重干扰飞机无线电设备的正常工作，因此在飞机两侧机翼尖及飞机的尾部都装有放电刷，它是用 (选填“导体”、“半导体”或“绝缘体”)材料制成的。若飞机放电刷放电时所形成的瞬间电流方向是由飞机到空气，那么说明飞机在与云层摩擦的过程中 (选填“得到”或“失去”)了电子。
14.如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L2的电流为 A，电压表V的示数为 V。若L1的灯丝突然被烧断，则电压表的示数将 。
15.手机充电时，长时间输入的某电学物理量数值过高可能会导致爆炸的产生。如图所示的USB多功能测试仪可以实时监控手机充电时的各种数据，有效避免危险产生。该测试仪上数字“5.06”显示测量的物理量是 (填写中文名称)。“0.00A”表示此时此USB所在电路处于 (选填“通路”“开路”或“短路”)状态。
16.如图所示的是在1个标准大气压下某物质熔化时温度随时间变化的图像，第6min时该物质的内能 (选填“大于”“小于”或“等于”)第8min时该物质的内能；该物质在BC段处于 态；该物质在CD段的比热容是在AB段的比热容的 倍。(被加热物质的质量和吸、放热功率不变)
三、作图题：本大题共1小题，共2分。
17.在电阻一定时探究电流与电压关系的实验中，小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了。请你检查一下电路，错在哪里？小兰发现只要改接一根导线就可以，请把接错的那根导线找出来，打上“x”，再画线把它改到正确的位置上。
四、实验探究题：本大题共3小题，共19分。
18.如图甲是小明探究“串联电路的电压规律”的实验电路图。
(1)连接电路过程中，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______；
(2)实验时，灯L1和灯L2的规格应______(选填“相同”或“不相同”)；
(3)为测量L1两端电压，请在图丙中用笔画线代替导线将实物图连接完整；
(4)小明根据图甲连接好电路，闭合开关后，发现L1、L2都不亮，且电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______；
(5)排除故障后，小明用电压表测量L2两端的电压时，想保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，小华认为这样测不出L2两端电压，理由是______；
(6)小刚正确进行实验和读数，测出的数据如表所示。
由此可以得出初步结论：______(用文字表达)。
19.在“探究影响导体电阻大小的因素”实验中：所用器材如图1所示，其中电源电压U恒定。
(1)实验中，小组同学通过观察______来比较电阻的大小。
(2)小组同学们把图2中的A、B、C、D四根电阻丝分别接入导电性检测器的M、N之间(图2中d表示直径)，利用电流表测出了每次实验中的电流。完成测量后，将数据记录在了表格中。
①当把A、B两根电阻丝分别接入M、N之间，根据数据分析发现可知导体的横截面积影响电阻的大小，发现______的导电能力强。(选填“A”或“B”)
②当把______两根电阻丝分别接入 M、N之间，可探究电阻与长度的关系。
③利用该电路和题中信息______(选填“可以”或“不可以”)能得出导体电阻与长度成正比。
(3)小松增加钨丝和酒精灯组成如图3所示的电路。闭合开关，灯泡发光；再用酒精灯对钨丝加热，会发现灯泡变暗。根据实验现象思考，钨丝的温度升高后，钨丝的电阻______(选填“变大”、“变小”或“不变”)。
20.同学们利用以下器材探究“电流与电压、电阻的关系”：6V电源、电流表(0∼0.6A)、电压表(0∼3V)、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干。
(1)连接电路时，应将滑动变阻器的滑片移到最______(选填“左”或“右”)端；闭合开关前，发现电流表指针向左偏转至图乙(a)所示位置，原因是______；
(2)改正问题后，开关闭合，发现电压表有示数，电流表无示数，故障可能是定值电阻R发生______(选填“断路”或“短路”)；
(3)排除故障后，闭合开关，改变滑片的位置，电流表示数如图乙(b)所示。请将表格未填写的数据补充完整______；
(4)之后再将另外两个定值电阻分别接入电路中，调节滑动变阻器的滑片，分别记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。这个过程中，滑动变阻器除了可以保护电路，还起到______的作用。实验中若定值电阻从10Ω换成20Ω时，滑动变阻器接入电路中的电阻应该______(选填“变大”或“变小”)；
(5)由图像可以得出结论：______；
(6)为完成整个实验，应该选取哪种规格的滑动变阻器______(填序号)。
A.20Ω、0.6A
B.60Ω、0.5A
C.80Ω、0.3A
五、计算题：本大题共3小题，共15分。
21.请根据如图所示的实物电路，画出它的电路图。
22.如图所示是一种便携式气炉，用丁烷气体为燃料。一次烧水时，将1.2L初温为20∘C的水加热至95∘C，消耗了25g丁烷气体。已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/(kg⋅∘C)，丁烷的热值为4.8×107J/kg。求：
(1)此次加热水的质量；
(2)加热过程中水吸收的热量；
(3)该次加热过程气炉的加热效率。
23.如图所示是我国首款自行研制、具有自主知识产权的喷气式中程干线客机中国商飞C919。若该飞机以720km/h的速度匀速直线航行20min，消耗航空燃油1.56t，飞机发动机的功率为2.6×107W。(航空燃油的热值为4×107J/kg)求：
(1)消耗的航空燃油完全燃烧放出的热量是多少？
(2)飞机在航行过程中的阻力是多少？
(3)发动机的效率是多少？
答案和解析
1.【答案】C
【解析】解：
A、加热过程中，热量从发热包传递给食物，传递的不是温度，故A错误；
B、热量是一个过程量，热量不能用含有表示，故B错误；
C、食物吸收热量，内能的改变是通过热传递方式实现的，故C正确；
D、发热包的内能不一定比食物的内能大，故D错误。
故选：C。
(1)热传递过程中，传递内能的多少叫热量。
(2)热量是一个过程量；
(3)改变内能的方法：做功和热传递。
(4)内能的大小与质量、温度、状态等因素有关。
此题考查热传递改变物体内能，理解改变内能的方法，可解答此题，难度不大。
2.【答案】D
【解析】解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流。
所以电流表A1选的是0−3A的量程，分度值是0.1A，读数是1.8A；
电流表A2选的是0−0.6A的量程，分度值是0.02A，读数是0.52A，
I2=0.52A，I1=I−I2=1.8A−0.52A=1.28A。
故选：D。
本题首先读出两个电流表的示数。然后根据并联电路的电流关系，可求出通过L1的电流。
本题考查了电流表的读数方法，并联电路的电流关系。
3.【答案】C
【解析】解：
A、两只灯泡并联，电流表在干路位置，测量的是干路电流，故A不符合题意；
B、两只灯泡并联，电流表与L1串联，测量通过L1的电流，但是进入电流表的电流方向错误，故B不符合题意；
C、两只灯泡并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，故C符合题意；
D、电流表没有与任何灯泡串联，发生短路现象，容易烧坏电源，这是不允许的，故D不符合题意。
故选：C。
电流表是测量电流的仪表，与用电器串联在电路中，并且使电流从“+”接线柱流入、从“-”负接线柱流出。
此题考查的是电流表的连接，注意两点：电流表与待测电路串联，电流表正负接线柱不要接反。
4.【答案】A
【解析】解：使用助力单车前先摇晃车把检查电量，此时开关S1闭合，只有电量指示灯L1亮起；这说明开关S1控制指示灯L1；
扫码开锁，此时开关S2闭合，行车灯L2亮起，电动机M启动，且行车灯L2损坏时电动机M可正常工作；这说明行车灯L2和电动机M并联，且开关S2在干路；
助力单车在规定区域内，开关S3始终处于闭合状态，如果驶离规定区域，开关S3自动断开，电动机M、行车灯L2均无法工作，指示灯L1可正常工作；这说明开关S3控制电动机M、行车灯L2，但不控制指示灯L1；
综上分析可知，选项A电路图符合题意。
故选：A。
串联电路中电流有一条路径，各用电器相互影响；并联电路中电流有多条路径，各用电器互不影响；根据开关的控制作用分析电路的连接方式。
本题考查了串并联电路的特点、开关的作用等知识，要认真审题，避免出错。
5.【答案】D
【解析】解：A.水的比热容大，质量相等的水和煤油吸收相同的热量，结合c=QmΔt可知煤油的温度升得更高，故A错误；
BC.物质的比热容取决于物质的种类，还与物质的状态有关，比热容与物体的质量、吸热多少、温度变化大小无关；燃料的热值只与燃料的种类有关，故B、C错误；
D.同种物质的状态不同时比热容不同，同种燃料的热值一定相同，故D正确。
故选：D。
物质的比热容取决于物质的种类，还与物质的状态有关，与物体的质量、吸收的热量、升高的温度无关，由此可得结论。
热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
此题考查了对比热容、热值特性的认识，属于基础题目。
6.【答案】D
【解析】解：AB.A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来后，负电荷(电子)会从A向B定向移动，故金属棒中电荷定向移动的方向是从A到B，又因电流的方向与负电荷定向移动的方向相反，故金属棒中电流的方向是从B到A，故AB错误；
C.乙图中，开关S中电流的方向是从d到c，因为电流方向与负电荷的定向移动方向相反，所以开关S中电荷定向移动的方向是从c到d，故C错误；
D.在电源外部，电流从正极流向负极，但在电池内部，电流方向是从电池负极流到电池正极。所以电池中电流方向应从电池负极流到电池正极，故D正确。
故选：D。
物理学上规定正电荷定向移动的方向为电流的方向。在电源外部，电流从电源正极流向负极。
此题考查了电流方向的认识。
7.【答案】D
【解析】解：
A、当闭合开关S1和S2时，灯泡L2被短路，只有灯泡L3接入电路，L3发光，故A正确；
B、当闭合开关S2时，灯泡L2、L3串联，灯泡L2和L3会发光，故B正确；
CD、当开关S1、S2和S3都闭合时，灯泡L1、L3并联，灯泡L1、L3发光，灯泡L2不会发光，故C正确、D错误；
故选：D。
串联电路中电流只有一条路径，并联电路中电流有多条路径，根据电流的流向可判断电路的连接特点，并确定灯泡的发光情况。
了解串并联电路的特点，会根据电流的流向法判断电路的连接情况，是解答本题的关键。
8.【答案】D
【解析】解：A.规定正电荷的定向移动方向为电流方向，负电荷的定向移动方向为电流的反方向。闪电发生时，云层聚集大量正电荷，放电过程中电子从大地流向避雷针，避雷针的尖端不断地向空中释放电子因此电流方向是从云层经避雷针到大地，故A错误；
B.验电器的工作原理是同种电荷相互排斥，金属箔片张开是因为带了同种电荷，所以前半句话说明了验电器的工作原理；但异种电荷相互吸引是电荷间的普遍规律，与验电器的工作原理无关，也就是说，后半句话与验电器的工作原理无关，故B错误；
C.制造手机芯片的主要材料是半导体，故C错误；
D.图中电路是串联的，风力表串联接入电路是由电流表改装的，当风力增大时，受风板向左运动，导致变阻器接入电路中的阻值变小，电源电压不变，根据I=UR可知，电路中的电流会变大，即风力表的示数变大，故D正确。
故选：D。
A.闪电发生时，云层聚集大量正电荷，规定正电荷的定向移动方向为电流方向；
B.验电器的工作原理是同种电荷相互排斥；
C.制造手机芯片的主要材料是半导体；
D.分析电路的连接，风力表串联接入电路是由电流表改装的，当风力增大时，受风板向左运动，确定变阻器接入电路中的阻值变化，根据I=UR分析。
本题考查电流方向的规定、验电器的原理和串联电路的规律及欧姆定律的运用。
9.【答案】B
【解析】解：A、由图可知，两灯泡并列连接，是并联关系，开关S1在干路中，开关S2控制灯泡L2，电流表测量干路电流，故A错误；
B、若断开开关S2，灯泡L2断路，只有灯泡L1工作，干路电流变小，电流表示数会变小，故B正确；
C、并联电路各支路两端电压相等，所以小灯泡L1两端的电压与L2两端的电压一样大，故C错误；
D、开关S1在干路中，开关S2控制灯泡L2，若只闭合开关S2，两灯都不能发光，故D错误。
故选：B。
分析实物图得出电路连接方法以及电流表的位置，结合并联电路的特点分析判断。
本题考查了电路图的识别和并联电路的特点，属于基础题。
10.【答案】A
【解析】解：电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变风扇转速的目的；
A、只将a、b接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，风扇转速变大，故A正确；
B、只将b、c接入电路，滑片左边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，风扇转速变小，故B错误；C、只将a、c接入电路，电位器的全部电阻丝都接入电路，顺针转动旋钮时，接入电路中的电阻不变，不能改变电路的电流，所以不能改变风扇的转速，故C、错误。
故选：A。
(1)电位器的实质是滑动变阻器，滑动变阻器是应该改变连入电路中电阻的大小来改变电路中电流的大小的；电位器串联在电路中能改变电路中电流的大小；
(2)根据电位器的连接方式、滑片的移动方向分析电路中电流的变化和灯泡亮度的变化。
此题考查学生对于滑动变阻器的理解和掌握，熟知使用和接线原则是解题关键。
11.【答案】D
【解析】解：石墨是导体，含有石墨越多，铅笔芯的导电能力越强，四种铅笔芯中，长度相同，④的含有石墨量最高，横截面积最大，电阻最小，故ABC不符合题意、D符合题意。
故选：D。
导体电阻的大小跟导体的长度、横截面积、材料和温度有关。石墨是导体，含有石墨越多，铅笔芯的导电能力越强。
本题考查的是影响电阻大小的因素，属于基础题。
12.【答案】C
【解析】解：A、由图可见，甲在8min后温度保持不变，说明甲处于沸腾状态，沸腾时需要持续吸热，故A错误；
B、由图可知，加热相同时间，如4min，乙升高的温度比甲升高的温度多，根据c=QmΔt可知，吸收热量相同、质量相同时，温度变化量越大，比热容越小，吸热能力弱，因此甲的吸热能力比乙强，由于正常情况下，水的比热容较大，所以甲为水，故B错误；
C、相同的加热仪器，说明相同加热时间两种液体吸收的热量相同，所以0∼8min乙吸收的热量为：
Q乙=Q甲=c水mΔt水=4.2×103J/(kg⋅∘C)×0.1kg×(100∘C−20∘C)=3.36×104J，故C正确；
D、4g酒精完全燃烧放出的热量为：
Q放=qm=3.0×107J/kg×0.004kg=1.2×105J，
乙加热8min吸收的热量为3.36×104J，则加热10min吸收的热量为：
Q乙沸腾=10min8min×3.36×104J=4.2××104J，
该酒精灯的加热效率为：
η=Q乙沸腾Q放×100%=4.2××104J1.2×105J×100%=35%，故D错误。
故选：C。
(1)液体沸腾的特点：达到沸点，持续吸热，温度不变；
(2)根据c=QmΔt比较甲、乙的吸热能力；
(3)根据Q吸=cmΔt求出乙吸收的热量；
(4)根据Q放=mq求出酒精完全燃烧放出的热量，根据效率公式求出效率。
本题考查了比热容的计算、吸热和放热公式的应用、效率的计算，考查的知识点较多。
13.【答案】导体
失去

【解析】解：在飞机两侧机翼尖及飞机的尾部都装有放电刷，释放飞机在空中摩擦所产生的静电，所以它是用导体制成的。
若飞机放电刷放电时所形成的瞬间电流方向是由飞机到空气，说明飞机在飞行的过程中带上了正电荷，则飞机在与云层摩擦的过程中失去电子而带正电。
故答案为：导体；失去。
容易导电的物体属于导体，不容易导电的物体属于绝缘体。
物理 学中把正电荷定向移动的方向规定为电流的方向，电流的方向与负电荷定向移动的方向相反。
在摩擦起电过程中，束缚电子本领弱的物体失去电子，带正电；束缚电子本领强的物体得到电子，带负电。
此题考查了导体与绝缘体的辨析、摩擦起电的实质，难度不大，属基础题目。
14.【答案】0.34
3
不变

【解析】解：由图可知，闭合开关S后小灯泡L1和L2并联，电压表测小灯泡L2两端的电压，电流表A测干路电流，电流表A1测通过小灯泡L1的电流。
根据并联电路的电流规律可知，通过小灯泡L2的电流：I2=I−I1=0.54A−0.2A=0.34A；
根据并联电路的电压规律可知，灯泡L2两端的电压等于电源电压，即电压表V的示数为3V；
若L1的灯丝突然被烧断，电源电压不变，电压表示数也不变。
故答案为：0.34；3；不变。
由图可知，闭合开关S后小灯泡L1和L2并联，电压表测小灯泡L2两端的电压，电流表A测干路电流，电流表A1测通过小灯泡L1的电流。根据并联电路的电流规律可得通过L2的电流，根据并联电路的电压规律可知L2两端的电压，即电压表的示数；当一只灯泡灯丝突然烧断后，另一只灯泡两端的电压不变。
本题考查并联电路的电流、电压规律的应用，难度一般。
15.【答案】电流
开路

【解析】解：该测试仪上数字“5.06”显示测量的物理量是电流。“0.00A”表示此时此USB所在电路处于开路状态。
故答案为：电流；开路。
1.电流的基本单位：安培，简称安，符号是A
常用单位：毫安(mA)、微安(μA)；
2.电路的三种状态：
(1)通路：正常连接的电路，即用电器能够工作的电路。
通路特征：电路中有电流，用电器正常工作。
(2)断路(开路)：断开的电路。
断路特征：电路中无电流，用电器不工作。
(3)短路：不经过用电器而直接跟电源的两极相连的电路。
短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。
本题考查电流及开路，属于基础题。
16.【答案】小于
固液共存
2

【解析】解：物质熔化过程中吸收热量，内能增大，所以其在第6min时的内能小于第8min时的内能；
分析图像可知，BC段处于熔化过程，晶体在熔化过程中处于固液共存态；
由图可知，该物质熔化过程中质量不变，AB段和CD段加热4min，吸收的热量Q相同，AB段升高的温度为10∘C，CD段升高的温度为5∘C，由Q=cmΔt可知：cCDcAB=QmΔtCDQmΔtAB=ΔtABΔtCD=10∘C5∘C=2，即该物质在CD段的比热容是在AB段的比热容的2倍。
故答案为：小于；固液共存；2。
(1)晶体熔化前处于固态、熔化过程中处于固液共存，熔化完毕，处于液态；晶体熔化的过程中吸热而不升温，但内能增大；
(2)晶体熔化前处于固态，晶体熔化过程中质量不变，吸收热量的多少与加热时间成正比，根据Q=cmΔt可判断比热容的比值。
本题考查的是对熔化图像的理解，根据图像分辨晶体和非晶体，并能分析出各自在熔化过程中的特点是解决该题的关键。中考对这个知识点的要求是比较高的。
17.【答案】解：在该实验中，电压表应并联在定值电阻两端，而图中电压表串联在电路中了，因为电压表电阻很大，会造成断路；
电流表应串联接入电路中，而图中电流表并联在电阻的两端了，会造成电阻被短路；
应去掉电流表“0.6”接线柱与电阻右端接线柱的这段导线，将电阻右端接线柱与电压表的负接线柱连接起来，即可满足该实验的要求；如图所示：

【解析】电流表应串联接入电路中，电压表并联在定值电阻两端，从电源的正极开始，沿电流的方向，根据电压表、电流表和各用电器的使用规则，逐个画出，注意应先串后并的原则。
此题主要考查了有关电路的连接问题，注意电流表、电压表和滑动变阻器的接法。
18.【答案】调零 不相同 (3) L2断路 电压表正负接线柱接反 串联电路两端总电压等于各用电器两端电压之和
【解析】解：(1)小明发现电压表指针如图乙所示，说明电压表未调零，接下来要对电压表进行的操作是调零。
(2)实验时，为了排除偶然性，使实验结论具有普遍性，灯L1 和灯L2的规格应不相同。
(3)要测量 L1 两端电压，应将电压表并联在 L1两端，实物图如图所示：
(4)小明根据图甲连接好电路，闭合开关后，L1、L2都不亮，串联电路中，两灯泡不亮，说明电路发生断路，且电压表示数为零，则L1以外的电路发生断路，若只有 L1或 L2中的一处发生故障，故障可能是L2开路。
(5)小明想保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，这样做会使电压表的正负接线柱接反，所以测不出L2两端电压。
(6)由表格中的数据可知，每组数据几乎都满足 UAC =UAB+UBC，由此在误差允许的范围内，可以得出初步结论：串联电路两端总电压等于各用电器两端电压之和。
故答案为：(1)调零；
(2)不相同；
(3)；
(4)L2断路；
(5)电压表正负接线柱接反；
(6)串联电路两端总电压等于各用电器两端电压之和。
(1)电压表使用前要调零；
(2)为得出普遍规律，应使用多种规格的器材进行实验；
(3)两灯串联，电压表与待测电路并联；
(4)根据电路图可知，两灯泡串联，电压表测灯泡L1两端的电压，电压表示数为零，说明电压表测量导线两端电压或电压表与电源不相连；
(5)用电流表测量电流时，电流从电流表正接线柱流入，从负接线柱流出，否则，电流表指针反向偏转；
(6)由表中的数据得出结论。
本题主要是探究串联电路电压的规律，掌握电路故障的分析、电压表的使用及得出普遍性结论的方法，难度中等。
19.【答案】电流表示数的大小 A;C、D;不可以 变大
【解析】解：(1)电阻的大小可通过电流表示数的大小来反映，这是转换法；
(2)①A、B两电阻丝长度相同，材料相同，横截面积不同，当将A、B两根电阻丝分别接入M、N之间，接入A时的电流大于接入B的，电流大的导电能力强，所以A的导电能力强；
②电阻的大小与材料、长度、横截面积和温度有关，探究电阻大小与长度的关系，根据控制变量法可知需控制材料、横截面积、温度相同，长度不同，所以应选择电阻丝C、D；
③该实验中没有具体的长度数值和对应的电阻数值(或电流数值)来进行定量分析，只能定性探究电阻与长度的关系，所以不可以得出导体电阻与长度成正比；
(3)用酒精灯对钨丝加热，灯泡变暗，说明电路中电流变小，钨丝的电阻变大，即钨丝的电阻随温度的升高而变大。
故答案为：(1)电流表示数的大小；(2)①A；②C、D；③不可以；(3)变大。
(1)导体电阻越大，对电流阻碍作用越大，电流表的示数越小，所以电阻的大小可通过电流表示数的大小来反映；
(2)电阻的大小与材料、长度、横截面积和温度有关，根据控制变量法分析。
本题为考查探究影响导体电阻大小的因素的实验，要注意控制变量法和转换法的运用。
20.【答案】左;电流表未调零 断路 0.3 控制电阻两端电压不变;变大 电压一定时，电流与电阻成反比 B
【解析】解：(1)连接电路时，为保护电路，应将滑动变阻器的滑片移到阻值最大处，即最左端。
闭合开关前，电流表指针偏转至零刻度线的左侧，原因是指针未调零。
(2)开关闭合后，电流表无示数，则电路为断路；电压表有示数，说明电压表的两接线柱分别与电源的正负极接通，故障可能是定值电阻R断路。
(3)电流表选用小量程，分度值为0.02A，示数为0.3A，表格未填写的数据为0.3。
(4)探究电流与电阻的关系的实验，滑动变阻器除了可以保护电路，还起保持定值电阻两端的电压不变的作用。实验中若定值电阻从10Ω换成20Ω时，电阻变大，其分得的电压变大；探究电流与电阻的实验中应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理可知滑动变阻器接入电路中的电阻应该变大。
(5)由图丙知，电流与电阻之积为U定=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，
电流与电阻之积为一定值，据此得出的结论是：电压一定时，电流与电阻成反比。
(6)根据串联电路电压的规律，变阻器分得的电压U滑=U−U定=6V−2V=4V，
变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为R滑=2×20Ω=40Ω，
又因实验中电路中最大电流至少为0.4A，所以要选择“60Ω0.5A”的滑动变阻器，故选B。
故答案为：(1)左；电流表未调零；
(2)断路；
(3)0.3；
(4)控制电阻两端电压不变；变大；
(5)电压一定时，电流与电阻成反比；
(6)B。
(1)为保护电路，连接电路时，要将滑动变阻器的滑片移到阻值最大处。闭合开关前，电流表指针要调零。
(2)开关闭合后，电流表无示数，则电路为断路；电压表有示数，说明电压表的两接线柱分别与电源的正负极接通，据此确定哪个地方断路。
(3)先确定电流表选用的量程、对应的分度值，再根据指针位置读数。
(4)探究电流与电阻的关系的实验，滑动变阻器的作用：一是保护电路，二是保持定值电阻两端的电压不变。实验中若定值电阻从10Ω换成20Ω时，电阻变大，其分得的电压变大；探究电流与电阻的实验中应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理可知滑动变阻器接入电路中的电阻应该变大。
(5)由图丙知，电流与电阻的乘积为一定值，据此得出实验结论。
(6)根据串联电路电压的规律，求出变阻器分得的电压，可得变阻器分得的电压与电压表示数的关系，根据分压原理去掉当接入20Ω电阻时变阻器连入电路中的电阻，据此确定滑动变阻器的最大阻值；再根据电路中最大电流确定滑动变阻器允许通过的最大电流，进而确定滑动变阻器的铭牌。
本题为探究“电流与电压、电阻的关系”的实验题目，考查了滑动变阻器的作用、电流表的调零和读数、电路故障分析、控制变量法的使用、实验结论的叙述、滑动变阻器的选择等，有一定的难度。
21.【答案】解：由图知：电流从电源的正极流出分成两支：①L；②电动机和S2；然后再汇合到一起共同通过开关S1回到电源的负极。如图所示：

【解析】根据实物图可知，灯泡和电动机并联，S1控制整个电路，S2控制电动机，根据实物图画出电路图。
会识别串联电路和并联电路，知道电路中各元件的作用，会根据实物图完成电路图。
22.【答案】此次加热水的质量是1.2kg；
加热过程中水吸收的热量是3.78×105J；
该次加热过程气炉的加热效率是31.5%
【解析】(1)水的体积V=1.2 L=1.2×10−3 m3，
由ρ=mV可得加热水的质量m=ρV=1.0×103kg/m3×1.2×10−3m3=1.2kg；
(2)由题知，温度升高Δt=95∘C−20∘C=75∘C，
水吸收的热量Q吸=cmΔt=4.2×103J/(kg⋅∘C)×1.2kg×75∘C=3.78×105J；
(3)消耗的丁烷质量m0=25g=0.025kg，
其完全燃烧放出的总热量Q放= m0q=0.025 kg×4.8×107J/kg = 1.2×106J，
气炉的加热效率：
η=QQ0×100%=3.78×105J1.2×106J×100%=31.5%。
答：(1)此次加热水的质量是1.2kg；
(2)加热过程中水吸收的热量是3.78×105J；
(3)该次加热过程气炉的加热效率是31.5%。
(1)根据密度公式求出水的质量；
(2)根据Q吸=cmΔt求出水吸收的热量；
(3)根据Q放=mq求出丁烷气体完全燃烧放出的热量，根据效率公式求出该次加热过程气炉的加热效率。
本题考查密度公式、热量公式以及效率公式的灵活应用，难度不大。
23.【答案】(1)消耗的航空燃油完全燃烧放出的热量是6.24×1010J (2)飞机在航行过程中的阻力是1.3×105N (3)发动机的效率是50%
【解析】解：(1)航空燃油完全燃烧放出的热量：
Q放=mq=1.56×103kg×4×107J/kg=6.24×1010J；
(2)由P=Wt=Fst=Fv可得飞机飞行时的牵引力：
F=Pv=2.6×107W7203.6m/s=1.3×105N，
因为飞机做匀速直线运动，处于平衡状态，受到牵引力和阻力是一对平衡力，大小相等，所以飞机受到的阻力f=F=1.3×105N；
(3)飞机航行20min，牵引力做功：
W=Pt=2.6×107W×20×60s=3.12×1010J
发动机的效率：
η=WQ放×100%=3.12×1010J6.24×1010J×100%=50%。
答：(1)消耗的航空燃油完全燃烧放出的热量是6.24×1010J；
(2)飞机在航行过程中的阻力是1.3×105N；
(3)发动机的效率是50%。
(1)利用Q放=mq计算航空燃油完全燃烧放出的热量；
(2)利用P=Wt=Fst=Fv计算飞机飞行时的牵引力，由于飞机做匀速直线运动，处于平衡状态，受到牵引力和阻力是一对平衡力，大小相等，可求飞机受到的阻力；
(3)飞机航行20min，利用W=Pt计算牵引力做功，发动机的效率等于牵引力做功与航空燃油完全燃烧放出热量的比值。
本题考查了燃料完全燃烧放热公式、功率公式、二力平衡条件、效率公式的应用，综合性较强，有一定的难度。实验序号
L1两端电压UAB/V
L2两端电压UBC/V
总电压UAC/V
1
0.9
1.8
2.8
2
1.4
1.4
2.8
3
1.7
1.1
2.8
IA/A
IB/A
IC/A
ID/A
0.20
0.18
0.14
0.24
电压U/V
1.0
1.5
2.0
电流I/A
0.2
0.4
