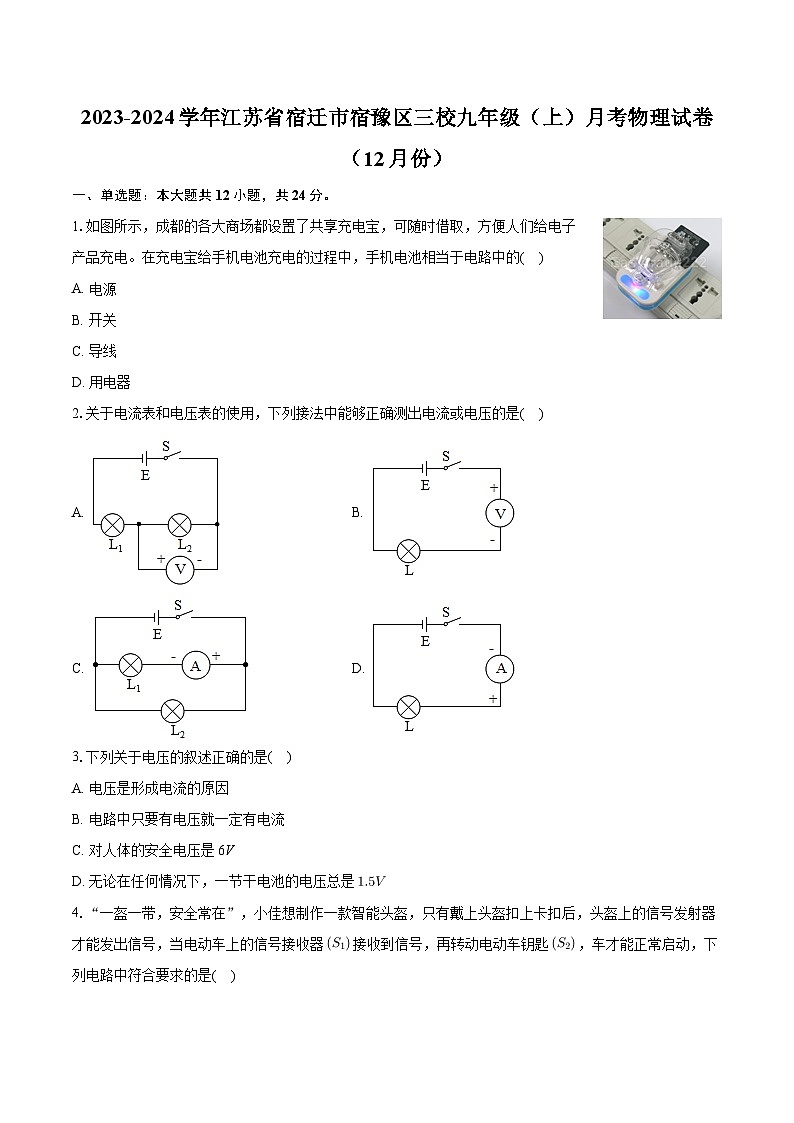

江苏省宿迁市宿豫区三校2023-2024学年九年级上学期月考物理试卷（12月份）+

这是一份江苏省宿迁市宿豫区三校2023-2024学年九年级上学期月考物理试卷（12月份）+，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.如图所示，成都的各大商场都设置了共享充电宝，可随时借取，方便人们给电子产品充电。在充电宝给手机电池充电的过程中，手机电池相当于电路中的( )
A. 电源
B. 开关
C. 导线
D. 用电器
2.关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是( )
A. B.
C. D.
3.下列关于电压的叙述正确的是( )
A. 电压是形成电流的原因
B. 电路中只要有电压就一定有电流
C. 对人体的安全电压是6V
D. 无论在任何情况下，一节干电池的电压总是
4.“一盔一带，安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号，再转动电动车钥匙，车才能正常启动，下列电路中符合要求的是( )

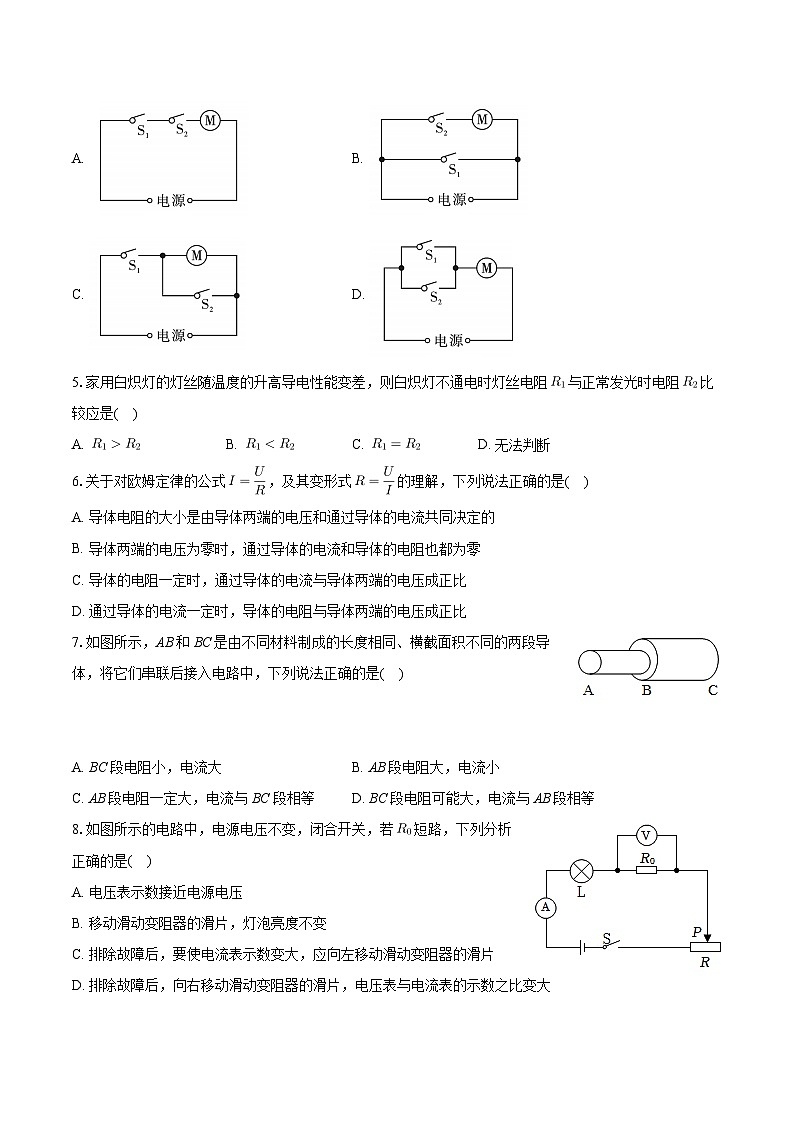

A. B.
C. D.
5.家用白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻与正常发光时电阻比较应是( )
A. B. C. D. 无法判断
6.关于对欧姆定律的公式，及其变形式的理解，下列说法正确的是( )
A. 导体电阻的大小是由导体两端的电压和通过导体的电流共同决定的
B. 导体两端的电压为零时，通过导体的电流和导体的电阻也都为零
C. 导体的电阻一定时，通过导体的电流与导体两端的电压成正比
D. 通过导体的电流一定时，导体的电阻与导体两端的电压成正比
7.如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是( )
A. BC段电阻小，电流大B. AB段电阻大，电流小
C. AB段电阻一定大，电流与BC段相等D. BC段电阻可能大，电流与AB段相等
8.如图所示的电路中，电源电压不变，闭合开关，若短路，下列分析正确的是( )
A. 电压表示数接近电源电压
B. 移动滑动变阻器的滑片，灯泡亮度不变
C. 排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片
D. 排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大

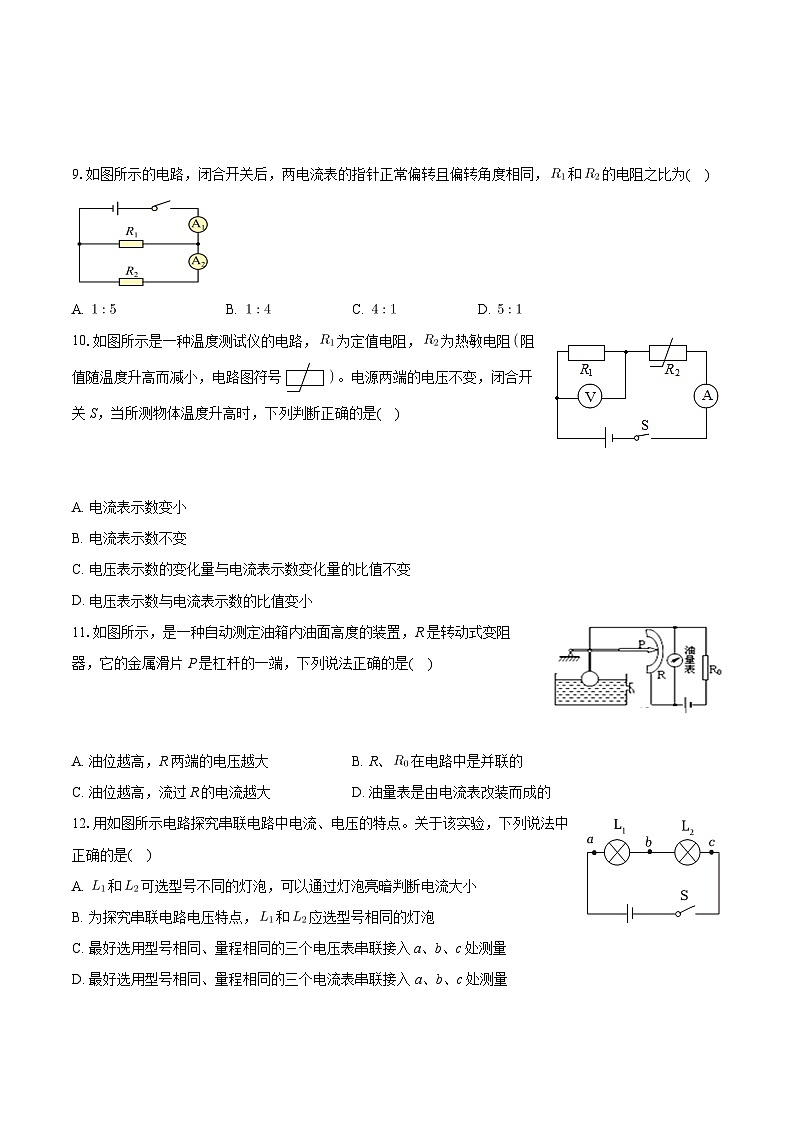

9.如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，和的电阻之比为( )
A. B. C. D.
10.如图所示是一种温度测试仪的电路，为定值电阻，为热敏电阻阻值随温度升高而减小，电路图符号。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是( )
A. 电流表示数变小
B. 电流表示数不变
C. 电压表示数的变化量与电流表示数变化量的比值不变
D. 电压表示数与电流表示数的比值变小
11.如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是( )
A. 油位越高，R两端的电压越大B. R、在电路中是并联的
C. 油位越高，流过R的电流越大D. 油量表是由电流表改装而成的
12.用如图所示电路探究串联电路中电流、电压的特点。关于该实验，下列说法中正确的是( )
A. 和可选型号不同的灯泡，可以通过灯泡亮暗判断电流大小
B. 为探究串联电路电压特点，和应选型号相同的灯泡
C. 最好选用型号相同、量程相同的三个电压表串联接入a、b、c处测量
D. 最好选用型号相同、量程相同的三个电流表串联接入a、b、c处测量
二、填空题：本大题共7小题，共19分。
13.某电动汽车公共充电桩标有输出电压220V，操作不当会存在触电风险，因为人体安全电压不高于______ V；一台家用电冰箱正常工作时的电流值约为______ A。
14.某用电器正常工作的电压为6V，阻值为，将它与一只______的电阻______联后才能接到电压10 V的电源上并正常工作。
15.如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上向右移动时，灯泡的亮度将______变亮/变暗/不变。这个实验说明铅笔芯是______导体/绝缘体，还能说明导体的电阻与______有关。用一支燃着的蜡烛对铅笔芯加热时，发现了一个奇怪的现象：当用火焰加热时，过了一会儿灯泡变亮了，说明铅笔芯的温度升高，其电阻______。变大/变小/不变
16.汽车上司机如果没有系安全带，LED指示灯将亮起，系好安全带接通电路指示灯就会熄灭。安全带在电路中相当于一个______，没有系好安全带时，指示灯所在电路应处于______填“断路”、“通路”或“短路”状态。
17.如图为某可调亮度台灯及用于调光的电位器结构图，b与金属滑片P相连，则电位器应该与灯泡______串联/并联，欲使滑片P顺时针转动时灯泡变亮，应将接线柱b与______接入电路，若无论怎么旋转滑片P，发现灯泡的亮度不变且较暗，则连接的接线柱是______。
18.如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的关系图像。由图可知，定值电阻R的阻值为______；小灯泡L的阻值会随其两端电压的升高而逐渐______变大/变小/不变，若将这定值电阻与小灯泡串联起来，当小灯泡两端电压为2V时，电源电压是______ V。
19.如图是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，为定值电阻，光敏电阻R的阻值随光照强度的增强而减小，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，光敏电阻阻值______增大/减小/不变，电压表示数______增大/减小/不变；要使报警器在浓度更低的烟雾下报警，应选用______更大/更小阻值的电阻。
三、作图题：本大题共2小题，共4分。
20.如图为小明设计的电子秤简易电路图，是压敏电阻，阻值随所受压力的增大而减小，是定值电阻。测量时，要求电压表的示数随所称量物体对压敏电阻的压力增大而减小。请根据以上信息，在虚线框内将电路图补充完整。
21.如图所示的电路，请在两个“〇”内填入电表的符号，使开关S闭合时两电阻组成并联电路。
四、实验探究题：本大题共3小题，共22分。
22.在“伏安法测电阻”的实验中：
图甲的实物电路用笔画线连接完整，要求滑片往左移电流表示数变大。
在连接电路中，开关应该处于______选填“闭合”或“断开”状态。
排除故障后进行实验。移动滑片P，当电压表的示数为时，电流表的示数如图乙，其示数为______ A，待测电阻______。
某同学利用一个电压表和一个已知阻值的电阻，设计如图丙的电路，同样测出待测电阻的阻值。
实验步骤如下：
①闭合S、断开，用电压表测出待测电阻两端的电压为；
②______，用电压表测出电源的电压U；
③可得待测电阻______。用U、和表示
23.在“探究导体电阻大小与哪些因素有关”的实验中，采用了“控制变量”的方法。下表是某实验小组在对“导体电阻大小可能与导体的长度、材料、横截面积有关”的猜想进行验证时，对所用导体的相关物理量进行记录的一部分：
选用甲、乙两根导体进行实验，是为了探究导体电阻大小与______是否有关；
要根据以上记录，完成探究导体电阻大小是否与导体的长度、材料、横截面积有关，丙导体必须选用______，丁导体必须选用______；
A.镍铬丝
B.锰铜丝
C.镍铬丝或锰铜丝
如图所示，为粗略比较a、b两点间导体电阻的大小，可观察______变化；
另有M、N两位同学分别对图示的电路作了如下的改进：M把灯泡更换为电流表；N在原电路中串联接入电流表，你认为______同学的改进更好一些，理由是______。
将甲、乙两段金属丝串联接入同一电路中：流过甲、乙的电流关系是______；将甲、乙两段金属丝并联接入电源电压为3V电路中，______选填“>”、“=”或“
