2025-2026学年山东省济南市高新区九年级（上）期中物理试卷（有答案和解析）

这是一份2025-2026学年山东省济南市高新区九年级（上）期中物理试卷（有答案和解析），共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

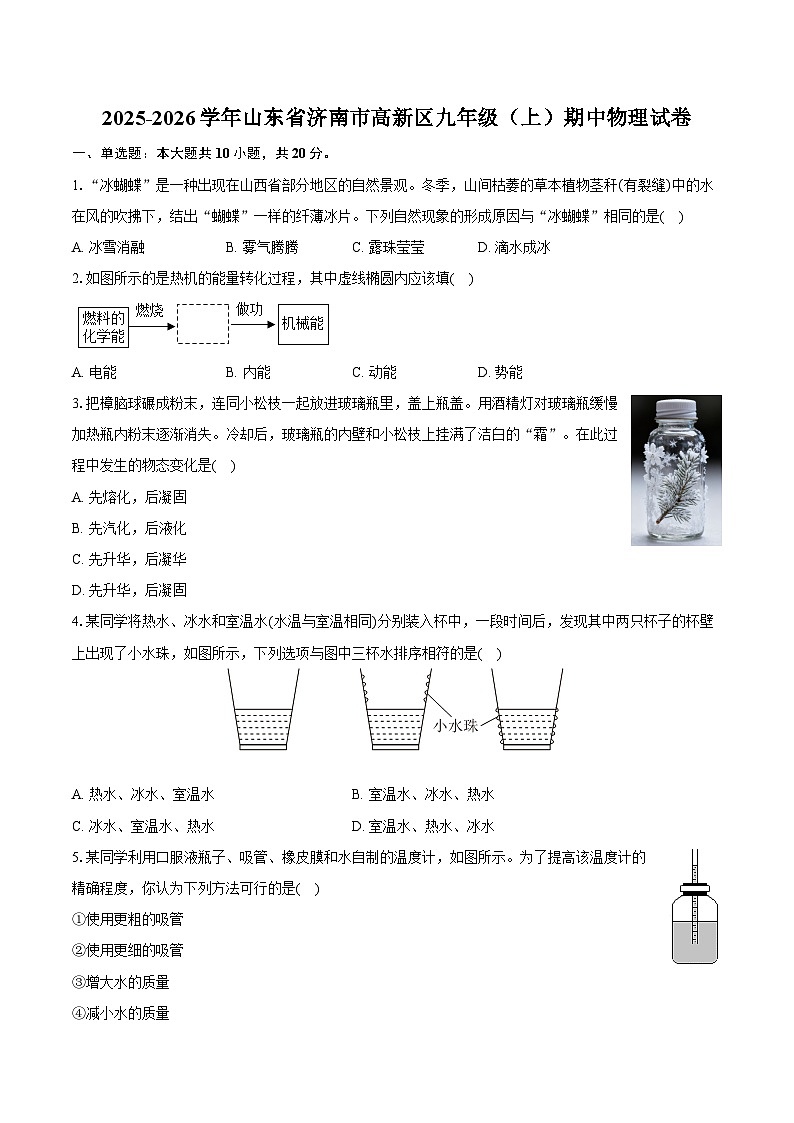

1.“冰蝴蝶”是一种出现在山西省部分地区的自然景观。冬季，山间枯萎的草本植物茎秆(有裂缝)中的水在风的吹拂下，结出“蝴蝶”一样的纤薄冰片。下列自然现象的形成原因与“冰蝴蝶”相同的是( )
A. 冰雪消融B. 雾气腾腾C. 露珠莹莹D. 滴水成冰
2.如图所示的是热机的能量转化过程，其中虚线椭圆内应该填( )
A. 电能B. 内能C. 动能D. 势能
3.把樟脑球碾成粉末，连同小松枝一起放进玻璃瓶里，盖上瓶盖。用酒精灯对玻璃瓶缓慢加热瓶内粉末逐渐消失。冷却后，玻璃瓶的内壁和小松枝上挂满了洁白的“霜”。在此过程中发生的物态变化是( )
A. 先熔化，后凝固
B. 先汽化，后液化
C. 先升华，后凝华
D. 先升华，后凝固
4.某同学将热水、冰水和室温水(水温与室温相同)分别装入杯中，一段时间后，发现其中两只杯子的杯壁上出现了小水珠，如图所示，下列选项与图中三杯水排序相符的是( )
A. 热水、冰水、室温水B. 室温水、冰水、热水
C. 冰水、室温水、热水D. 室温水、热水、冰水
5.某同学利用口服液瓶子、吸管、橡皮膜和水自制的温度计，如图所示。为了提高该温度计的精确程度，你认为下列方法可行的是( )
①使用更粗的吸管
②使用更细的吸管
③增大水的质量
④减小水的质量
A. ①③
B. ②③
C. ②④
D. ①④

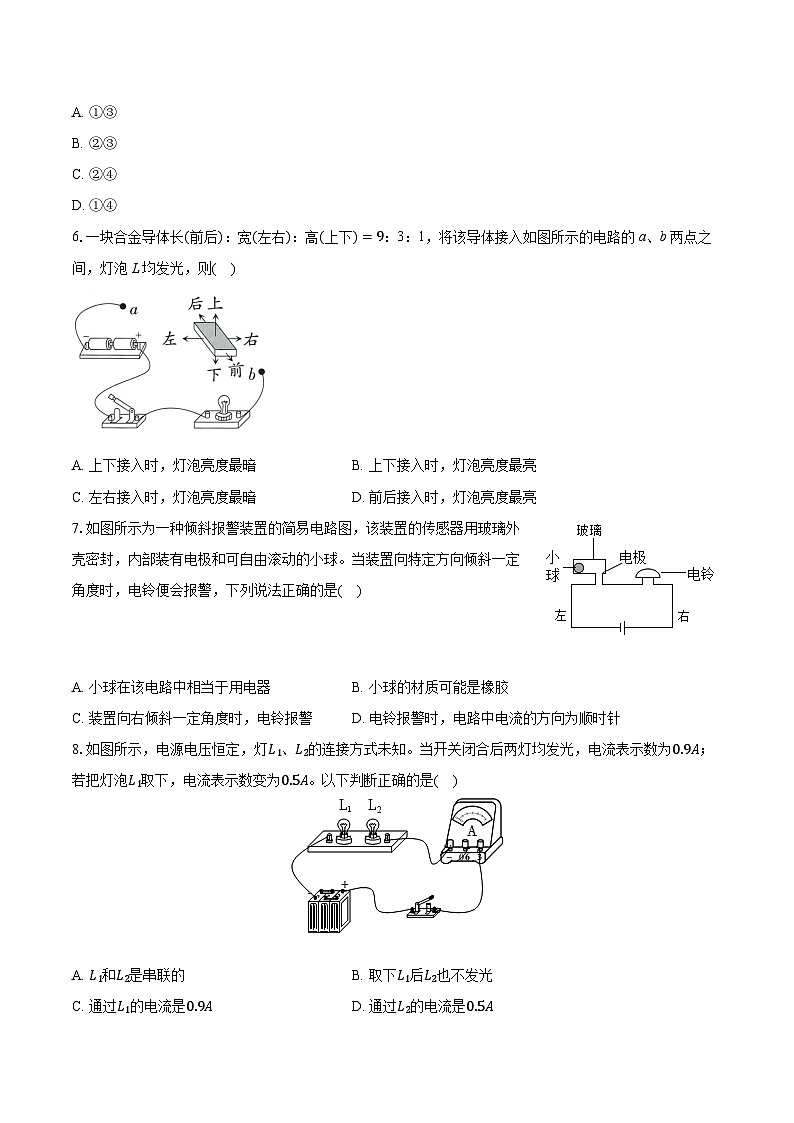

6.一块合金导体长(前后)：宽(左右)：高(上下)=9：3：1，将该导体接入如图所示的电路的a、b两点之间，灯泡L均发光，则( )
A. 上下接入时，灯泡亮度最暗B. 上下接入时，灯泡亮度最亮
C. 左右接入时，灯泡亮度最暗D. 前后接入时，灯泡亮度最亮
7.如图所示为一种倾斜报警装置的简易电路图，该装置的传感器用玻璃外壳密封，内部装有电极和可自由滚动的小球。当装置向特定方向倾斜一定角度时，电铃便会报警，下列说法正确的是( )
A. 小球在该电路中相当于用电器B. 小球的材质可能是橡胶
C. 装置向右倾斜一定角度时，电铃报警D. 电铃报警时，电路中电流的方向为顺时针
8.如图所示，电源电压恒定，灯L1、L2的连接方式未知。当开关闭合后两灯均发光，电流表示数为0.9A；若把灯泡L1取下，电流表示数变为0.5A。以下判断正确的是( )
A. L1和L2是串联的B. 取下L1后L2也不发光
C. 通过L1的电流是0.9AD. 通过L2的电流是0.5A

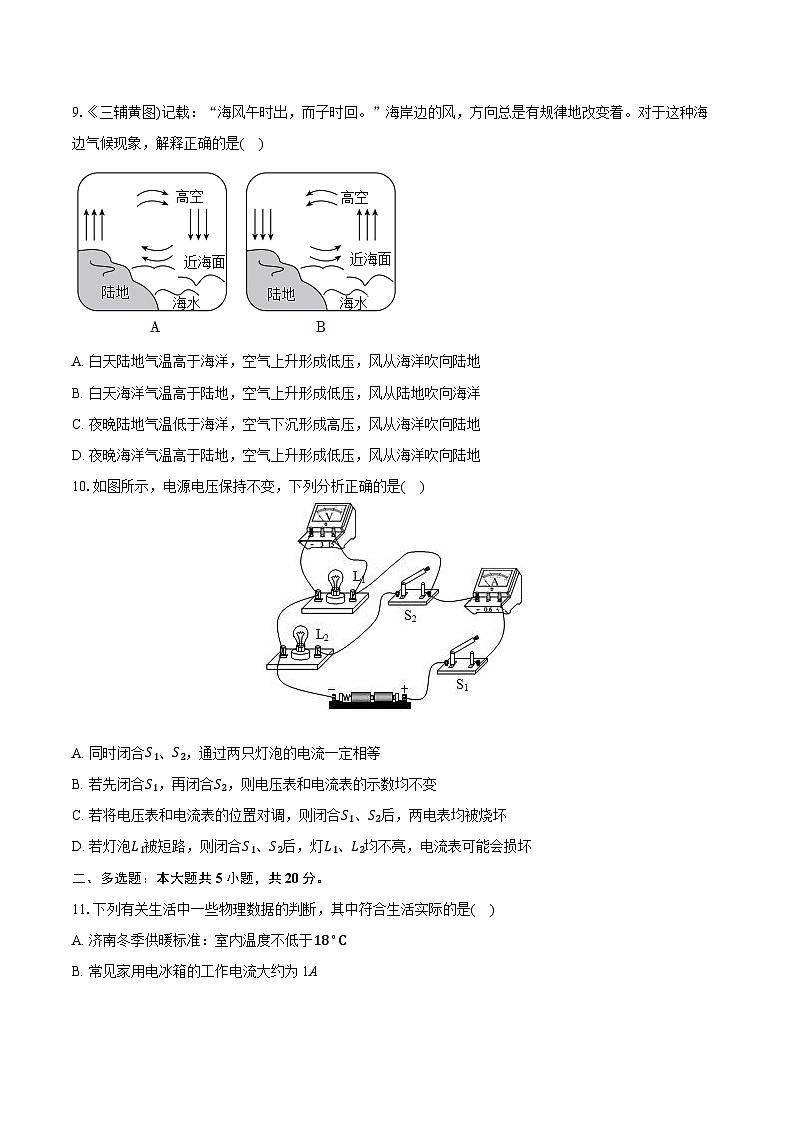

9.《三辅黄图)记载：“海风午时出，而子时回。”海岸边的风，方向总是有规律地改变着。对于这种海边气候现象，解释正确的是( )
A. 白天陆地气温高于海洋，空气上升形成低压，风从海洋吹向陆地
B. 白天海洋气温高于陆地，空气上升形成低压，风从陆地吹向海洋
C. 夜晚陆地气温低于海洋，空气下沉形成高压，风从海洋吹向陆地
D. 夜晚海洋气温高于陆地，空气上升形成低压，风从海洋吹向陆地
10.如图所示，电源电压保持不变，下列分析正确的是( )
A. 同时闭合S1、S2，通过两只灯泡的电流一定相等
B. 若先闭合S1，再闭合S2，则电压表和电流表的示数均不变
C. 若将电压表和电流表的位置对调，则闭合S1、S2后，两电表均被烧坏
D. 若灯泡L1被短路，则闭合S1、S2后，灯L1、L2均不亮，电流表可能会损坏
二、多选题：本大题共5小题，共20分。
11.下列有关生活中一些物理数据的判断，其中符合生活实际的是( )
A. 济南冬季供暖标准：室内温度不低于18∘C
B. 常见家用电冰箱的工作电流大约为1A
C. 对人体的安全电压是36V
D. 学生实验所用导线的电阻约为5Ω
12.关于以下课本中的插图，下列说法正确的是( )
A. 图甲：试管内水蒸气对塞子做功，水蒸气的内能减小
B. 图甲：毛皮与像胶棒摩擦过程中，橡胶棒得到电子
C. 图甲：当电阻器两端的电压为零时，它的电阻也为零
D. 图丁：与小灯泡相比，使用电流表能更准确的反映阻值大小
13.物理实践小组在做“探究电流跟电压的关系”实验过程中，经过几次实验探究，如图甲、乙、丙所示依次改进了实验电路图。下列说法正确的是( )
A. 图甲改进为图乙：为保证实验过程中电阻这一因素不变
B. 图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系
C. 图丙：移动滑动变阻器目的是为了测量数值准确，减小实验误差
D. 图丙：将定值电阻换为电阻箱，可探究电流与电阻的关系
14.如图所示，2025年9月9日，我国在文昌航天发射场使用长征七号运载火箭，成功将遥感四十五号卫星发射升空。燃料燃烧推进火箭运动，下列说法正确的是( )
A. 火箭应选用密度小、热值大的燃料
B. 火箭点火时，底座的温度升高，含有的热量增大
C. 火箭的燃料燃烧得越充分，发动机工作过程中的热机效率越大
D. 火箭升空时与空气摩擦，是通过做功的方式改变其内能
15.小明在学习使用滑动变阻器后，尝试制作调光小台灯。以下电路中能够实现小灯泡亮度改变的是( )
A. B.
C. D.
三、填空题：本大题共4小题，共16分。
16.通过学习我们知道，导线中电荷的定向移动需要“动力”推动，图中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是 (选填“电流”或“电压”)；为了纪念科学家 的贡献，将他的名字作为该物理量的单位。
17.为了解决手机充电问题，市面上出现了多个品牌的“共享充电宝”，当给共享充电宝充电时，充电宝相当于电路中的 (选填“电源”或“用电器”)；一个充电宝，它可以同时给几部手机充电，此时手机之间是 联连入充电宝的。
18.小明同学看到爸爸启动汽车时，转速表如图所示。转速表中的示数反映了发动机曲轴每分钟的转动次数，如果汽车用的是四冲程汽油机，此时发动机一个气缸每分钟对外做功 次，汽车在做功冲程中，发生的能量转化是 能转化为机械能。
19.暑假期间小明随父母自驾出游，拓宽了视野，增长了见识。停车休息时，小明发现汽车排气管上带有如图所示的静电消除器。当汽车在行驶时与空气发生 而带上多余电子，静电消除器随时将多余电子导向大地，则电流方向沿静电消除器流向 (选填“大地”或“排气管”)。
四、作图题：本大题共2小题，共6分。
20.学校社团活动中，小军模仿军舰的双舵动力系统，设计了军舰模型，当其中一个动力系统出现故障时，另一个系统可以继续工作，确保模型能正常行驶。如图为小军设计的电路图，请帮他完成电路连接。
21.如图所示是一个塔式吊车玩具。闭合开关，吊臂中的电动机工作，拉动细线吊起物体，同时塔顶的灯发光。某次闭合开关时，电动机不工作，灯也不发光。排查故障时发现，导线与电动机的连接处接触不良。请你判断电动机和灯是如何连接的并画出电路图。
五、实验探究题：本大题共3小题，共20分。
22.小明利用DeepSeek搜索到往水中加糖可以降低水的凝固点，受此启发，小明想探究糖水的沸点与糖水浓度的关系。他利用电子秤、水、白砂糖，调配了质量和初温相同的A、B、C、D、E五杯不同浓度的糖水，如图1所示。
(1)在组装实验器材时，酒精灯______(选填“需要”或“不需要”)点燃。
(2)分别将各杯糖水加热至沸腾，利用探针式液晶温度计测量并记录沸点如表格所示，分析数据可知：在其他条件相同时，糖水的浓度越高，沸点越______；实验时当地的大气压______(选填“大于”“等于”或“小于”)1个标准大气压。
(3)将质量、初温均相同的水和糖水用相同的装置加热至沸腾，其温度变化如图2所示，图线______(选填“a”或“b”)是糖水温度的变化情况，糖水沸腾过程中温度______(选填“升高”“降低”或“不变”)；假设加热效率保持不变，忽略加热过程中液体的汽化，根据图中数据可知糖水的比热容为______(用c水、t0、t1、t2表示)。
23.在探究并联电路的电流特点时，某班各组同学从四种规格的灯中选取两个并联起来接在相同电源上，组成如图甲所示的电路。
(1)用电流表测出电路中三个位置的电流来寻找规律，以下取点合适的是______；
A.A点 B点 D点
B.B点 D点 F点
C.D点 E点 F点
(2)小王组在连接电路时，刚接好最后一根导线，小灯泡就发光了，原因是______；
(3)小明组连接了如图乙的实物连接图，此电路电流表测的是通过______(选填“L1”“L2”或“干路”)的电流；
(4)测得E点电流时，小李组闭合开关后，电流表示数如图丙所示，则通过它的电流为______A。
(5)老师收集到几个组的数据如表：
综合分析数据可知并联电路的电流特点是：______。(用表中的字母写出表达式)
(6)如图所示的插线板中，a接电源，b接台灯，c接电脑，两用电器均正常工作，a、b、c中电流最大的是______(选填“a”“b”或“c”)。
24.在“探究电流与电阻的关系”实验中，提供的器材有：电源(电压6V)，定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω)、滑动变阻器(20Ω1A)、电流表、电压表、开关及导线若干。
(1)用笔画线代替导线将图甲电路连接完整，要求：滑片向右移动时，电流表示数变小。
(2)将5Ω的定值电阻连入电路后，闭合开关移动滑片，发现电流表有示数，电压表无示数，则故障可能是______。
(3)排除故障后，测出电路中的电流为0.8A；将5Ω电阻换成10Ω，为精准测量电路中电流，接下来的操作是断开开关______，调节滑动变阻器，使电压表示数为______V。
(4)依次更换定值电阻测量多组数据，将测得的数据在图乙中描点连线，发现有一组数据有明显错误，究其原因是______。
六、计算题：本大题共3小题，共18分。
25.汉代青铜器长信宫灯及其结构如图1所示，灯体为宫女造型，灯座底部可盛水，燃烧产生的烟尘通过宫女袖管(导烟管)进入内部，与灯座中的水接触后沉降，减少污染。已知水的比热容为4.2×103J/(kg⋅∘C)，煤的热值为3×107J/kg。求：
(1)若长信宫灯灯座中水的质量为2kg，初始温度为20∘C，燃烧1小时后水温升至40∘C，则水吸收的热量为多少？
(2)现代工业中我们时常看到冒“白烟”的冷却塔如图2所示，其原理与长信宫灯类似，使烟尘接触水后沉降。冷却塔在给水循环降温的同时，为提升能源利用率，工程师在冷却塔烟道中加装热电转换模块，将余热转化为电能，已知：利用冷却塔余热发电1小时转化的电能为9×109J，该发电厂燃煤发电效率为40%，这些电能相当于节约多少千克标准煤？
26.如图所示的电路中，电源电压为3V，电阻R1的阻值为30Ω。当开关S1、S2闭合时，电流表A的示数为0.3A。求：
(1)通过电阻R1的电流；
(2)电流表A2的示数。
27.如图甲所示，是某活动小组自制肺活量测试仪的原理图，人体吹出的气体使波纹鼓胀大，进而推动滑片P向左移动。图乙是滑动变阻器RP接入电路阻值与肺活量V变化的关系图像，已知电源电压6V，定值电阻R为10Ω。闭合开关，当电流表示数I=0.2A时，求：
(1)定值电阻R两端的电压为多少？
(2)此时Rp的阻值为多大？
(3)此时测得的肺活量为多大？
答案和解析
1.【答案】D
【解析】解：“冰蝴蝶”的形成，是液态的水变成固态的冰的过程，属于凝固现象。
A.冰雪消融，属于熔化现象，故A不符合题意；
B.雾气腾腾是水水蒸气从气态变成了液态，属于液化现象，故B不符合题意；
C.露珠莹莹是水水蒸气从气态变成了液态，属于液化现象，故C不符合题意；
D.滴水成冰，属于凝固现象，故D符合题意。
故选：D。
物质从液态变成固态的变化过程叫作凝固。
本题考查凝固、熔化和液化的概念，属于基础题。
2.【答案】B
【解析】解：热机工作时需要燃料，即通过燃料燃烧将化学能转化为内能，而后通过内能做功，即将内能转化为机械能。
故选：B。
热机是利用燃烧燃料释放热量来做功的机器，所以据此进行分析判断即可。
知道热机的工作原理，并熟悉其在工作过程中的能量转化是解决该题的关键。
3.【答案】C
【解析】解：樟脑球粉末在加热时，由固态直接变为气态，这种物态变化叫做升华。冷却后，气态的樟脑球遇冷，直接由气态变为固态，附着在玻璃瓶内壁和小松枝上，形成洁白的“霜”，这种物态变化叫做凝华。故C正确，ABD错误。
故选：C。
物态变化是指物质在固、液、气三种状态之间的转化。升华是指物质由固态直接变为气态，凝华是指物质由气态直接变为固态。
本题考查物态变化的判断，需要根据樟脑球在加热和冷却过程中的状态变化来确定物态变化类型。
4.【答案】D
【解析】解：热水杯：水温高于室温，高温水蒸气遇到温度较低的杯壁时，会放热并液化成小水珠，小水珠会附着在杯壁的内侧。
冰水杯：水温低于室温，室温下空气中的水蒸气遇到冷的杯壁，同样会放热并液化，小水珠会附着在杯壁的外侧。
室温水杯：由于水温与室温相同，杯壁温度也接近室温。因此，这里的水蒸气既不容易在杯壁内侧液化，也不容易在杯壁外侧液化。
所以，室温水杯的杯壁上没有出现小水珠；杯壁出现小水珠，是水蒸气发生了液化。
故选：D。
液化指物质由气态转变成液态，液化要放热。
本题考查液化放热，属于基础题。
5.【答案】B
【解析】解：自制温度计的工作原理是当温度升高时，容器内的液体和气体同时膨胀，使液柱上升；
升高相同的温度时，使用更细的吸管，液柱的高度变化越大，温度计的精确度越高；
自制温度计的原理是基于液体的热胀冷缩性质，如果瓶子里面只装半瓶水，那么当环境温度发生变化时，水的体积变化可能不足以在玻璃管中产生明显的液位变化，从而导致温度计的读数不准确。装满水可以使温度计对温度变化更加敏感，因为即使是微小的体积变化也能在玻璃管中得到放大，更容易被观察到，选择②③能增加温度计的精确程度，故B正确。
故选：B。
(1)在相同温度的变化量下，吸管越细，液柱变化更明显；
(2)该温度计是利用液体的热胀冷缩的原理制成的。
本题主要考查了温度计的原理，属于基础题。
6.【答案】B
【解析】解：将导体按照图中不同的方式连入电路，当上下接时，导体的横截面积最大且长度最短，根据电阻与横截面积成反比，与长度成正比可知，此时接入电路的电阻最小，根据欧姆定律可知，电路中的电流最大，灯泡最亮；
当前后两个接线柱接入电路时，导体的横截面积最小且长度最长，电阻最大，电路中的电流最小，灯泡最暗；
左右接入时，导体的电阻不是最大也不是最小，灯泡亮度在最暗和最亮之间；
综上所述，B正确。
故选：B。
电阻的大小与导体的长度、横截面积、材料有关；在导体的材料一定时，电阻与横截面积成反比，与长度成正比。
本题考查了影响电阻大小的因素，明确导体以不同的方式接入电路中时电阻的大小是解题的关键。
7.【答案】C
【解析】解：A、在倾斜监测报警装置的电路中，小球起到使电路接通或断开的作用，相当于电路中的开关，故A错误；
B、橡胶为绝缘体；如果将传感器内的金属小球换为橡胶小球，那么橡胶小球将无法接通电路，故B错误；
C、当报警装置向右倾斜时，传感器内的金属小球会与电极接触，将电路导通，此时电路变为通路，故C正确；
D、当电铃响起时，电路中的电流从电源正极出发，最后回到电源负极，电流方向为逆时针方向，故D错误。
故选：C。
(1)利用小球来控制电铃报警，由此分析判断；
(2)容易导电的物体叫导体，不容易导电的物体叫绝缘体；
(3)通路：正常连接的电路，即用电器能够工作的电路；
(4)在电源外部电流总是从电源正极出发，最后回到电源负极。
本题考查了电路的组成、导体和绝缘体、电路的三种状态以及电路中的电流方向等知识掌握和理解，有一定的综合性，但难度不大。
8.【答案】D
【解析】解：A、取下L1，电流表示数减小，说明两者之间互不影响，即L1、L2并联连接；故A错误；
B、因为并联电路中各用电器之间互不影响、独立工作，所以取下L1，灯泡L2仍发光，B错误；
CD、取下L1，灯泡L2仍发光，电流表测量通过L2的电流，通过L2的电流是I2=0.5A，则根据并联电路的特点可知：开关闭合后两灯均发光，电流表测量的是干路电流；根据并联电路的干路电流等于各支路电流之和可知：通过L1的电流为I1=I−I2=0.9A−0.5A=0.4A，故C错误，D正确。
故选：D。
(1)串并联电路的判断：串联电路中电流只有一条流通路径，各处电流相等，各用电器之间相互制约、同时工作；并联电路中电流有多条流通路径，干路中电流等于各支路电流之和，各用电器之间互不影响、独立工作；
(2)并联电路中干路电流等于各支路电流之和。
本题主要考查了对串联和并联电路中各用电器工作特点的了解，以及串、并联电路电流的特点。
9.【答案】A
【解析】解：白天，太阳照射下陆地和海水同样吸收热量，水的比热容比泥土、沙石的比热容大，海水温度上升慢；而陆地吸热后，温度上升快，热空气上升形成低压，微风从海洋吹向陆地，形成海风。
夜晚，陆地和海水同样放出热量，陆地温度下降快，而海水温度下降慢，热空气上升形成低压，微风从陆地吹向海洋，形成陆风。
综上所述，只有A正确，BCD错误。
故选：A。
水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析。
本题考查了利用水的比热容大的特性，来解释生活中的现象，属热学基础题。
10.【答案】D
【解析】解：A、同时闭合S1、S2，两个灯泡并联，灯泡的规格不清楚是否相同，所以通过两只灯泡的电流不一定相等，故A错误；
B、若先闭合S1，电流表只测量通过灯泡L1的电流，再闭合S2，电流表测量干路电流，则电流表示数变大；电压表测量灯泡L1两端的电压，示数不变，故B错误；
C、若将电压表和电流表的位置对调，电压表串联在电路中，电压表的电阻很大、电路中的电流很小，两电表均不会被烧坏，故C错误；
D、若灯L1被短路，闭合S1、S2后，发生电源短路，灯L1、L2均不亮，电流表可能损坏，故D正确。
故选：D。
(1)由电路图可知，同时闭合S1、S2，两个灯泡并联，灯泡的规格不清楚是否相同，通过两只灯泡的电流不一定相等；
(2)若先闭合S1，电流表只测量通过灯泡L1的电流，再闭合S2，电流表测量干路电流，电流表示数变大；电压表测量灯泡L1两端的电压，示数不变；
(3)若将电压表和电流表的位置对调，电压表串联在电路中，电压表的电阻很大、电路中的电流很小；
(4)若灯L1被短路，闭合S1、S2后，发生电源短路，灯L1、L2均不亮，电流表可能损坏。
本题考查了串并联电路的特点、对电源短路和电压表电阻很大的认识，分析电路图得出不同条件下的电路组成是关键。
11.【答案】AB
【解析】解：A、济南冬季供暖标准：室内温度不低于18∘C，故A符合实际；
B、家用电冰箱的电功率约为200W，通过的电流I=PU=200W220V≈1A，故B符合实际；
C、对人体的安全电压是不高于36V，故C不符合实际；
D、学生实验用的导线电阻非常小，甚至可以忽略，故D不符合实际。
故选：AB。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
本题考查了温度、电流、电压、电阻的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
12.【答案】ABD
【解析】解：A.试管内水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能，所以水蒸气的内能减小，故A正确；
B.毛皮与橡胶棒摩擦过程中，毛皮上的电子会转移到橡胶棒上，橡胶棒因为得到电子而带负电，故B正确；
C.导体的电阻是导体本身的一种性质，电阻器两端的电压为零时，电阻不为零，故C错误；
D.在探究影响导体电阻大小的实验中，导体电阻大小可以通过小灯泡的亮度或者电流表的示数大小反映出来，当M、N之间接入不同的电阻丝时，电流表的读数不同，所以与小灯泡相比，使用电流表能更准确的反映阻值大小，故D正确。
故选：ABD。
(1)物体对外做功，内能减少；
(2)摩擦起电的实质是电子的转移，与毛皮摩擦过的像胶棒带负电，由此进行分析；
(3)导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流以及导体两端的电压大小无关；
(4)在探究影响导体电阻大小的实验中，导体电阻大小可以通过小灯泡的亮度或者电流表的示数大小反映出来。
本题考查了物体内能与做功的关系、摩擦起电的实质、电阻的性质、影响电阻大小的因素等知识点，属于基础题。
13.【答案】ABD
【解析】解：A、探究“电流与电压的关系”实验中，应控制电阻不变，而灯的电阻随温度的改变而改变，由图甲改进为图乙是为保证实验过程中电阻这一因素不变，故A正确；
B、由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节滑动变阻器的滑片使定值电阻R两端的电压改变，得到电流跟电压之间的定量关系，故B正确；
C、探究电流跟电压的关系实验中，需多次改变电流和电压的数值，因此图丙中移动滑动变阻器目的是改变电阻两端电压和通过电阻的电流，故C错误；
D、在“探究电流跟电阻关系”的实验中，需控制电阻两端电压不变，多次改变电阻阻值，故将定值电阻换为电阻箱，故D正确。
故选：ABD。
探究“电流与电压的关系实验中，应控制电阻的阻值不变，通过移动滑动变阻器的滑片改变电阻两端电压，完成多次实验，从而得出电流跟电压之间的定量关系；
在“探究电流跟电阻关系”的实验中，需控制电阻两端电压不变，多次改变电阻阻值，据此判断。
本题探究“电流与电压电阻的关系”的实验，考查实验方案的优化、控制变量法、归纳法的运用、注意事项、数据分析等，难度一般。
14.【答案】ACD
【解析】解：A.火箭应选用密度小、热值大的燃料，故A正确；
B.热量是一个过程量，不是一个状态量，热量描述了物体发生热传递时，传递能量的多少，不能说物体含有或具有多少热量，故B错误；
C.热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，火箭的燃料燃烧得越充分，发动机工作过程中的热机效率越大，故C正确；
D.火箭与大气剧烈摩擦，通过做功的方式，使得火箭表面温度急剧升高，故D正确。
故选：ACD。
(1)火箭应选用密度小、热值大的燃料。
(2)热量是一个过程量，不是一个状态量，热量描述了物体发生热传递时，传递能量的多少，不能说物体含有或具有多少热量。
(3)热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值。
(4)知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
本题考查了热值、四冲程的能量转化、热机效率和改变物体内能的两种方式，属于基础题。
15.【答案】ABD
【解析】解：AB、图中都是灯泡与滑动变阻器串联，移动滑片改变电阻，使得电路中的电流变化，故灯泡的亮度变化，故AB正确；
C、图中灯泡与滑动变阻器并联，根据并联互不影响，不能改变灯泡的亮度，故C错误；
D、灯泡连在滑片上，可以改变灯泡两端的电压，根据欧姆定律知，灯泡的电流改变，灯泡的亮度改变，故D正确。
故选：ABD。
(1)根据滑动变阻器改变串联电路的电阻结合欧姆定律分析解答；
(2)根据并联互不影响分析；
(3)根据欧姆定律分析。
本题考查滑动变阻器的应用，属于中档题。
16.【答案】电压
伏特

【解析】解：图中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是电压；为了纪念科学家伏特的贡献，将他的名字作为电压的单位。
故答案为：电压；伏特。
电源的正负极之间维持一定的电压；
电压的单位是伏特，是为了纪念意大利科学家亚历山德罗⋅伏特。
本题考查的是电压及电压的单位，属于基础题型。
17.【答案】用电器
并

【解析】解：当给共享充电宝充电时，消耗电能，充电宝相当于电路中的用电器；
某品牌的充电宝，它可以同时给几部手机充电，手机可以独立工作，此时手机之间是并联连入充电宝的。
故答案为：用电器；并。
(1)电路无论简单还是复杂，一般由电源、用电器、开关和导线构成；电源为电路提供电能，用电器消耗电能；
(2)用电器之间若并联接入，则工作时互不影响。
理解电路中各部分的作用，知道并联电路的特点，是解答此题的关键。
18.【答案】1250
内

【解析】解：四冲程汽油机的飞轮转速为2.5×1000r/min=2500r/min，即该飞轮1min转2500r，
由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以发动机一个气缸每分钟对外做功1250次；
做功冲程，高温高压燃气推动活塞向下运动，燃气对外做功，将内能转化为了机械能，从而获得动力。
故答案为：1250；内。
根据飞轮的转速并结合题意求出该汽车发动机每分钟对外做功次数；四缸发动机，其中排量等于四个气缸工作容积的总和；做功冲程，将内能转化为了机械能。
本题考查热机的有关计算，知道汽油机一个工作循环完成4各冲程，飞轮和曲轴转2圈，对外做功1次是解题的关键。
19.【答案】摩擦
排气管

【解析】解：干燥的冬季，汽车在行驶过程中容易与空气产生摩擦而带上电荷，发生摩擦起电现象。
物理学规定：电流的方向是正电荷定向移动的方向，电子带的是负电荷，所以电流的方向与电子的定向移动方向相反，所以电流方向沿静电消除器流向排气管。
故答案为：摩擦；排气管。
(1)不同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的夺得电子，原子核束缚核外电子本领弱的失去电子；
(2)物理学上规定正电荷定向移动的方向为电流的方向。
本题考查了摩擦起电以及电流方向判断的知识点，题目难度不大。
20.【答案】
【解析】解：由题知，当其中一个动力系统出现故障时，另一个系统可以继续工作，说明两个动力系统能独立工作，互不影响，所以它们是并联的，再与电源、开关和滑动变阻器串联，如图所示：
。
根据题意可知两个动力系统的工作关系和连接方式，从而完成电路连接。
本题考查电路的设计，明确用电器的连接方式是关键。
21.【答案】
【解析】解：初始时开关断开，电动机与灯都不工作，闭合开关，吊臂中的电动机工作，同时塔顶的灯发光，说明开关控制整个电路；某次闭合开关时，电动机不工作，灯也不发光，排查故障时发现，导线与电动机的连接处接触不良，说明电动机没有接好，也影响了灯的工作，证明电动机与灯互相影响，是串联的，因此，电路图如下：
在串联电路中，电流只有一条路径，用电器工作时相互影响，开关控制整个电路；在并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制其所在支路的用电器，并联的用电器工作时互不影响。据此确定电动机与灯的连接方式，进而画出电路图。
本题考查了串并联电路的判断与设计，能根据电路中用电器的工作情况，判断出其串并联关系，是画图的关键。
22.【答案】需要； 高；小于； b；不变；c糖=t1−t0t2−t0c水
【解析】(1)组装实验器材时，需要点燃酒精灯来确定外焰的高度。
(2)分析数据可知：在其他条件相同时，糖水的浓度越高，沸点越高。标准大气压下水的沸点是100∘C，而实验中所测浓度为5%时的沸点为99.8∘C，所以实验时当地的大气压小于标准大气压。
(3)因为糖水的沸点高于水的沸点，所以图线b是糖水温度的变化情况。糖水沸腾过程中温度不变。
根据热量公式Q=cmΔt，对于水有Q水=c水m(t1−t0)，对于糖水有Q糖=c糖m(t2−t0)。
由于用相同的装置加热，加热效率保持不变，忽略加热过程中液体的汽化，所以相同时间内水和糖水吸收的热量相同，
则c水m(t1−t0)=c糖m(t2−t0)，解得：c糖=t1−t0t2−t0c水。
故答案为：(1)需要；(2)高；小于；(3)b；不变；c糖=t1−t0t2−t0c水。
(1)组装实验器材时，需要点燃酒精灯来确定外焰的高度。(2)分析数据可知：在其他条件相同时，糖水的浓度越高，沸点越高，且沸点与气压有关。
(3)糖水的沸点高于水的沸点；液体沸腾过程中温度不变。
根据热量公式Q=cmΔt，可得c水m(t1−t0)=c糖m(t2−t0)，进一步解得。
本题主要考查学生对沸点与气压的关系的了解和掌握；做题时，用所学的知识结合题意去分析。
23.【答案】B； 连接电路时，开关未断开； 干路； 0.28； IE=IA+IC； a
【解析】(1)电流表与待测电路串联，探究并联电路中电流的特点，要用电流表分别测量各支路的电流和干路的电流，B点、D点、F点选项均符合要求；
A选项中，取点A点、B点、D点，即用电流表测的是通过L1和L2的支路电流，没有测量干路电流，故取点组合不合适；
C选项中，取点D点、E点、F点，即用电流表测干路的电流和通过L2的支路电流，没有测量通过L1的支路电流，故取点组合不合适；
故选：B；
(2)刚接好最后一根导线，小灯泡就发光了，原因是连接电路时，开关没有断开；
(3)分析图乙并结合图甲可知此时，两灯泡并联，电流表测的是通过干路的电流；
(4)电流表选用的是0∼0.6A的量程，其分度值为0.02A，则图乙中电流表的读数为0.28A；
(5)分析表格数据：0.12A+0.12=0.24A；
0.16A+0.20A=0.36A；
可知并联电路的电流特点：IE=IA+IC。
(6)根据题意可知这是家庭电路的一部分，在家庭电路中台灯和电脑是并联的；图中a点在干路上，b、c两点在两条支路上；因并联电路中干路电流等于各支路电流之和，所以有Ia=Ib+Ic，则a中的电流最大。
故答案为：(1)B；(2)连接电路时，开关未断开；(3)干路；(4)0.28；(5)IE=IA+IC；(6)a。
(1)电流表与待测电路串联，探究并联电路中电流的特点，要用电流表分别测量各支路的电流和干路的电流，据此分析；
(2)为保护电路，连接电路时开关应断开；
(3)分析图乙并结合图甲判断电流表测的是哪处的电流；
(4)电流表读数时根据选用的量程，判断其分度值，再结合指针位置读数；
(5)分析表格数据得出结论；
(6)根据题意和图示可知，台灯和电脑并联，a点在干路上，b、c两点在两条支路上，根据并联电路的电流特点求解。
本题探究并联电路的电流特点，考查注意事项、数据分析、电流表的读数、并联电路电流的规律等，难度一般。
24.【答案】； 电阻R短路(或电压表短路或电压表断路)； 将电流表量程换为0.6A后；4； 读数时误读大量程
【解析】(1)将电压表并联在定值电阻两端；滑片向右移动时，电流表示数变小，此时滑动变阻器连入电路的阻值应变大，故滑动变阻器选用左下接线柱与电阻R串联在电路中，如下图所示：
；
(2)将5Ω的定值电阻连入电路后，闭合开关，移动滑片，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路，因此故障可能是电阻R短路或电压表短路或电压表断路；
(3)由图乙可知，定值电阻两端电压为UV=IR=0.8A×5Ω=……=0.4A×10Ω=4V；
实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值；
(4)由图象知开始实验时电流表选用大量程，随着电阻的变化，从接入10Ω进行实验时，电流表已改用小量程，当接入20Ω的电阻时电路中的电流应该是I=UR=4V20Ω=0.2A，但图中是1.0A，图中的读数是0.2A的5倍，所以读数时误读大量程。
故答案为：(1)；(2)电阻R短路(或电压表短路或电压表断路)；(3)将电流表量程换为0.6A后；4；(4)读数时误读大量程。
(1)将电压表并联在定值电阻两端；滑片向右移动时，电压表示数变小，根据串联电路的分压原理确定滑动变阻器选用的下端接线柱；
(2)将5Ω的定值电阻连入电路后，闭合开关，移动滑片，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路；
(3)根据图乙求出定值电阻两端电压；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器阻值变化；
(4)电流表的大量程是小量程5倍。
本题探究电流与电阻的关系实验，考查了电路连接、电路故障、实验操作及数据分析。
25.【答案】水吸收的热量为1.68×105J；
利用冷却塔余热发电1小时，相当于节约750kg标准煤
【解析】(1)水吸收的热量为：Q吸=c水m水(t−t0)=4.2×103J/(kg⋅∘C)×2kg×(40∘C−20∘C)=1.68×105J；
(2)该发电厂燃煤发电效率为40%，由η=WQ放得煤完全燃烧放出的热量：Q放=Wη=9×109J40%=2.25×1010J；由Q放=mq得煤的质量：m煤=Q放q=2.25×1010J3×107J/kg=750kg。
答：(1)水吸收的热量为1.68×105J；
(2)利用冷却塔余热发电1小时，相当于节约750kg标准煤。
(1)知道水的质量、比热容、初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量；
(2)利用效率公式η=WQ放求煤完全燃烧放出的热量，再利用Q放=mq计算需要完全燃烧煤的质量。
本题考查了吸热公式、效率公式、燃料完全燃烧放热公式的应用，考查的知识点多，要细心，易错题！
26.【答案】通过电阻R1的电流是0.1A；
电流表A2的示数是0.2A
【解析】(1)电源电压为3V，电阻R1的阻值为30Ω。当开关S1、S2闭合时，两个电阻并联，电压都等于电源电压；
电阻R1的电流I1=U R1=3V30Ω=0.1A，
(2)根据并联电路的特点知电流表A2的示数I2=I−I1=0.3A−0.1A=0.2A；
答：(1)通过电阻R1的电流是0.1A；
(2)电流表A2的示数是0.2A。
当开关S1、S2闭合时，两个电阻并联，电流表A测量干路电流，另一个测量R2的电流，
(1)根据欧姆定律计算电阻R1的电流；
(2)根据并联电路的特点计算电流表A2的示数。
本题考查并联电路的特点和欧姆定律，属于中档题。
27.【答案】定值电阻R两端的电压为2V；
此时Rp的阻值为20Ω；
此时测得的肺活量为2000mL
【解析】图中定值电阻与滑动变阻器串联，电流表测量电路中电流；
(1)定值电阻R为10Ω。闭合开关，当电流表示数I=0.2A时，根据欧姆定律知，R两端的电压UR=IR=0.2A×10Ω=2V；
(2)Rp的电压Up=U−UR=6V−2V=4V；
阻值为Rp=UpI=4V0.2A=20Ω；
(3)根据图像知，此时的肺活量为2000mL。
答：(1)定值电阻R两端的电压为2V；
(2)此时Rp的阻值为20Ω；
(3)此时测得的肺活量为2000mL。
图中定值电阻与滑动变阻器串联，电流表测量电路中电流；
(1)根据欧姆定律计算R两端的电压；
(2)根据串联电路的特点和欧姆定律计算Rp的阻值；
(3)根据图像分析肺活量。
本题考查了欧姆定律和串联电路特点的应用，根据图像得出相关信息是解题的关键。浓度(%)
5
10
15
20
25
沸点/∘C
99.8
100.6
101.4
102.2
103.0
组别
L1规格
L2规格
IA/A
IC/A
IE/A
小王组
甲
甲
0.12
0.12
0.24
小明组
乙
丙
0.16
0.20
0.36
小李组
甲
丁
0.13
0.15
