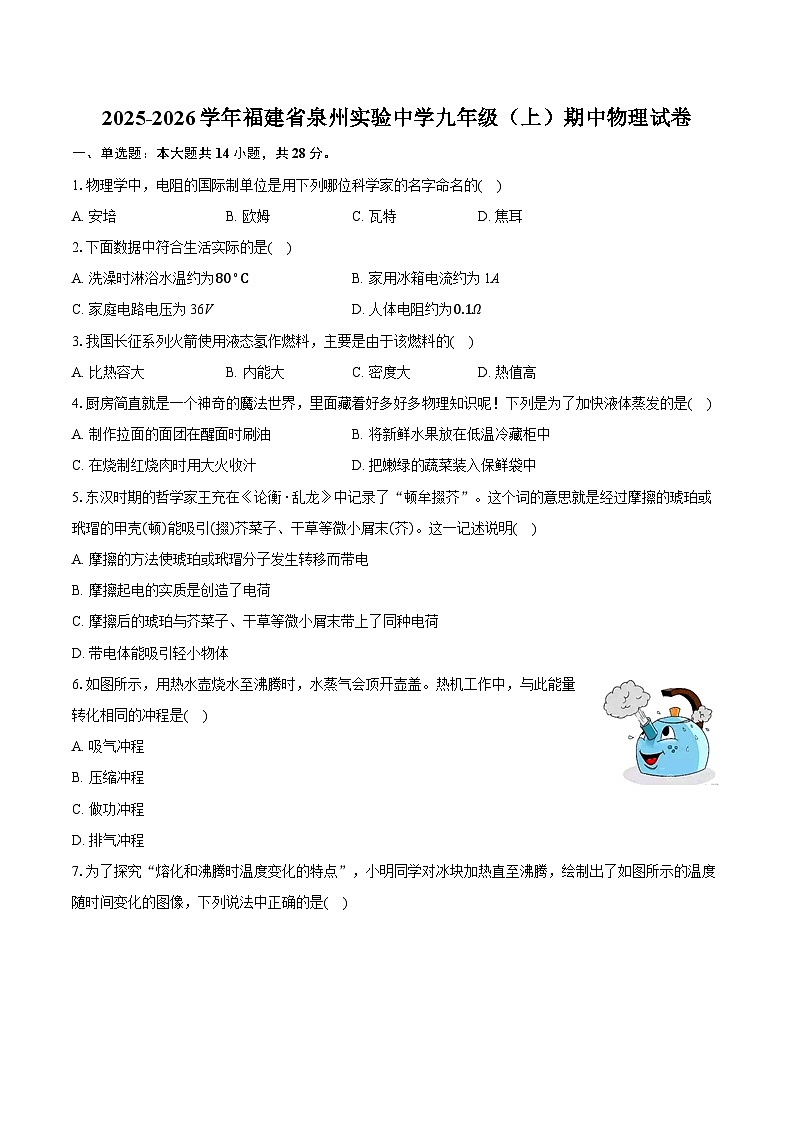

2025-2026学年福建省泉州实验中学九年级（上）期中物理试卷

这是一份2025-2026学年福建省泉州实验中学九年级（上）期中物理试卷，共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1.物理学中，电阻的国际制单位是用下列哪位科学家的名字命名的( )
A. 安培B. 欧姆C. 瓦特D. 焦耳
2.下面数据中符合生活实际的是( )
A. 洗澡时淋浴水温约为80∘CB. 家用冰箱电流约为1A
C. 家庭电路电压为36VD. 人体电阻约为0.1Ω
3.我国长征系列火箭使用液态氢作燃料，主要是由于该燃料的( )
A. 比热容大B. 内能大C. 密度大D. 热值高
4.厨房简直就是一个神奇的魔法世界，里面藏着好多好多物理知识呢！下列是为了加快液体蒸发的是( )
A. 制作拉面的面团在醒面时刷油B. 将新鲜水果放在低温冷藏柜中
C. 在烧制红烧肉时用大火收汁D. 把嫩绿的蔬菜装入保鲜袋中
5.东汉时期的哲学家王充在《论衡⋅乱龙》中记录了“顿牟掇芥”。这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳(顿)能吸引(掇)芥菜子、干草等微小屑末(芥)。这一记述说明( )
A. 摩擦的方法使琥珀或玳瑁分子发生转移而带电
B. 摩擦起电的实质是创造了电荷
C. 摩擦后的琥珀与芥菜子、干草等微小屑末带上了同种电荷
D. 带电体能吸引轻小物体
6.如图所示，用热水壶烧水至沸腾时，水蒸气会顶开壶盖。热机工作中，与此能量转化相同的冲程是( )
A. 吸气冲程
B. 压缩冲程
C. 做功冲程
D. 排气冲程

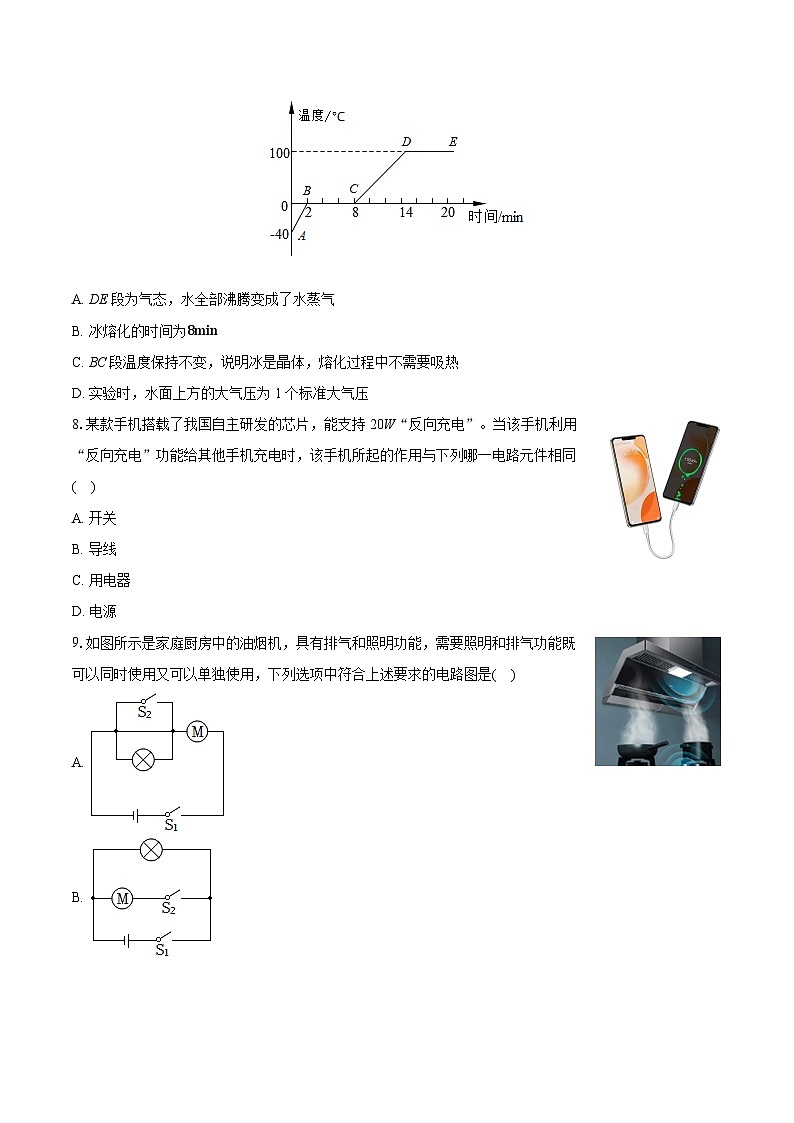

7.为了探究“熔化和沸腾时温度变化的特点”，小明同学对冰块加热直至沸腾，绘制出了如图所示的温度随时间变化的图像，下列说法中正确的是( )
A. DE段为气态，水全部沸腾变成了水蒸气
B. 冰熔化的时间为8min
C. BC段温度保持不变，说明冰是晶体，熔化过程中不需要吸热
D. 实验时，水面上方的大气压为1个标准大气压
8.某款手机搭载了我国自主研发的芯片，能支持20W“反向充电”。当该手机利用“反向充电”功能给其他手机充电时，该手机所起的作用与下列哪一电路元件相同( )
A. 开关
B. 导线
C. 用电器
D. 电源
9.如图所示是家庭厨房中的油烟机，具有排气和照明功能，需要照明和排气功能既可以同时使用又可以单独使用，下列选项中符合上述要求的电路图是( )
A.
B.
C.
D.
10.下列关于电流和电压的说法中正确的是( )
A. 电荷的定向移动形成电流B. 自由电荷定向移动的方向为电流方向
C. 电路中的电流是形成电压的原因D. 电路两端有电压，电路中就一定有电流

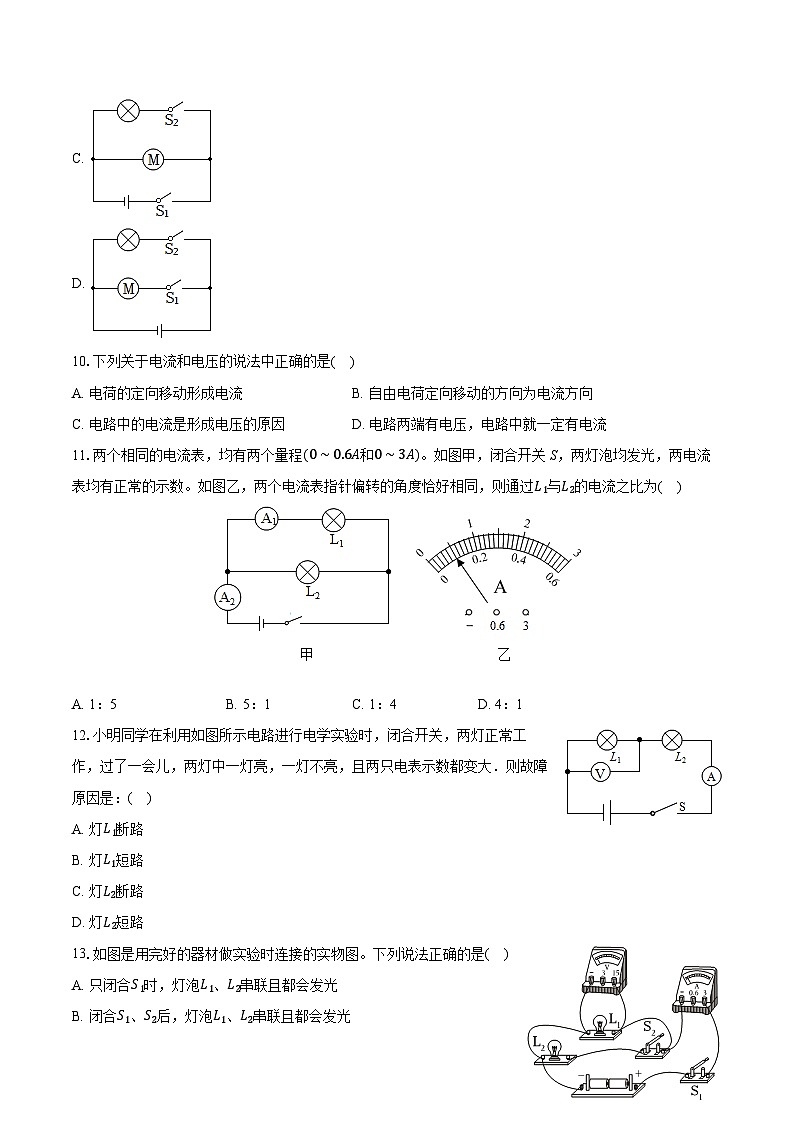

11.两个相同的电流表，均有两个量程(0∼0.6A和0∼3A)。如图甲，闭合开关S，两灯泡均发光，两电流表均有正常的示数。如图乙，两个电流表指针偏转的角度恰好相同，则通过L1与L2的电流之比为( )
A. 1：5B. 5：1C. 1：4D. 4：1
12.小明同学在利用如图所示电路进行电学实验时，闭合开关，两灯正常工作，过了一会儿，两灯中一灯亮，一灯不亮，且两只电表示数都变大．则故障原因是：( )
A. 灯L1断路
B. 灯L1短路
C. 灯L2断路
D. 灯L2短路
13.如图是用完好的器材做实验时连接的实物图。下列说法正确的是( )
A. 只闭合S1时，灯泡L1、L2串联且都会发光
B. 闭合S1、S2后，灯泡L1、L2串联且都会发光
C. 先闭合S1，再闭合S2时，电压表的示数不变
D. 若灯L1被短路，闭合S1、S2后，电压表和电流表都被烧坏
14.初三实验小组的同学决定设计一个如图所示的简易的身高测量仪，他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器，将电压表改装成身高显示仪，且测量仪测量身高的范围能达到最大，测量精确度最高，已知电源电压(恒为12V)、电压表(量程0∼3V)，长80cm的均匀电阻丝R2(0.5Ω/cm)，对身高为170cm的小欣进行测量时，电压表的示数为1.5V。则下列说法正确的是( )
A. 该身高测量仪刻度盘不均匀
B. 定值电阻R1的阻值为100Ω
C. 若想要提高测量仪的测量范围，可以换用更大量程的电压表
D. 测量小琳时，电压表的示数为1.8V，则小琳身高为178cm
二、填空题：本大题共6小题，共12分。
15.按照规划，我国将在2026年发射嫦娥七号月球探测器，前往月球南极寻找水冰。如果能找到冰，可以让冰 热量， (填物态变化名称)成水，将有利于人类在月球上建立活动基地并进行深空探索。
16.如图所示是厨房中的两杯水，一杯是刚倒的冰水，一杯是刚倒的热水，仅根据图中信息判断，装热水的是 (填“甲”或“乙”)杯；乙杯外壁出现的水珠是水蒸气 (填物态变化名称)形成的。
17.如图所示的运油车正在卸油，快速流出的油和油罐由于摩擦会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”应是______。若多余的负电荷经静电消除器上的接地线流向大地，则接地线中的电流方向______(填“向上”或“向下”)。
18.如图是电路中常用的多芯导线，它由多根细导线制成。多芯线的电阻比每根细导线的电阻 ；维修线路时有时需要断开电路，此时多芯导线的电阻将 (选填“变大”“不变”或“变为零”)。
19.如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，电压表V的示数 ，电流表A1的示数 (均选填“变大”，“变小”或“不变”)。
20.如图所示的电路中，电源电压保持不变，R0、R1与R2为定值电阻，且R1=4R0，当开关连接a端时，电流表示数为I，当开关由a端转接至b端时，电流表的示数变为13I，电压表示数为1V，则电源电压为 V，电阻R1与R2的阻值之比为 。
三、作图题：本大题共2小题，共4分。
21.如图所示，请在图中两个“〇”内选填“电压表”或“电流表”的符号，使开关闭合后，两灯组成并联电路，两灯都能发光。
22.在如图所示的电路中添加一根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小。
四、实验探究题：本大题共5小题，共30分。
23.小明通过实验探究水凝固前后温度的变化，步骤如下：
①在烧杯中倒入低温食盐水，用温度计测得其温度为−15∘C；
②在试管中加入少量水，将试管下端浸入食盐水中，如图甲；
③用步骤①中的温度计测量试管中物质的温度，绘制成图乙所示图像。
(1)本实验选用的温度计是______。(填字母代号)
(2)图丙中温度计的读数为______ ∘C。
(3)由图乙知水的凝固点是______ ∘C。
(4)4∼8min试管中物质的内能______。(填变化趋势)
(5)实验中小明发现烧杯外壁出现白霜，这是______现象。(填物态变化名称)
24.用如图甲所示的实验装置进行“比较不同物质的比热容”的实验。两个温度传感器通过数据集线与计算机相连接。在计算机上打开与此仪器配套的专用软件，点击“开始记录”，同时打开红外加热器开关，对盛有水和食用油的试管进行加热，在计算机上得到相应的实验图线如图乙所示。
(1)该实验采用了红外加热器，相比于酒精灯，其好处是：______。
(2)图乙的A、B两图线中，______(选填“A”或“B”)反映的是水吸热升温的图像。(实验时气压为一标准大气压)
(3)该实验中，两种液体吸收热量的多少可通过______(选填“液体升高的温度”或“加热时间”)体现，这种研究方法是______(选填“控制变量法”或“转换法”)。
(4)如图乙，分析可知相同质量的A、B两液体吸收相同热量，液体______升温更高；______的吸热能力更强。(均选填“A”或“B”)
25.如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，选择量程时，应先用______(选填“大”或“小”)量程进行试触；
(2)图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是______(选填“A”“B”或“C”)处的电流；
(3)小覃同学要测量通过L2的电流，只需将图乙中导线______(选填“a”或“b”)的一端移动到电流表的负接线柱上；正确连接好电路后，闭合开关，电流表的示数如图丙所示，为______A；
(4)该小组另一位同学测出一组A、B、C三处的电流，数据如表所示，由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格______(选填“相同”或“不相同”)的灯泡进行实验。
26.为了探究“通过导体的电流与导体电阻的关系”，采用如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为：5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。
(1)实验前，滑动变阻器的滑片应移到______端(选填“A”或“B”)；
(2)首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是______(填字母)；
A.开关断路
B.滑片接触不良
C.电阻断路
D.电流表短路
(3)排除故障后，根据实验数据在乙图中描点，则阴影部分的面积表示______，其数值为______(不用带单位)；
(4)第2次实验中将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向______(选填“A”或“B”)端移动滑片；
(5)小明接入30Ω的电阻时，发现无法继续完成实验。为了完成实验，小明设计了两个调整方案，请你帮他填写完整。
A.如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于______Ω；
B.如果不更换现有的最大阻值30Ω的滑动变阻器，只在现有器材的基础上，请你帮小明想一个方法：______。
27.小明在电子元件店发现有热敏电阻卖，他想探究热敏电阻的阻值大小与温度的关系，于是买了一个热敏电阻进行探究，并提出下列猜想。
猜想一：热敏电阻的阻值随温度的升高而升高。
猜想二：热敏电阻的阻值随温度的升高而降低。
(1)验证猜想，小明设计如图−1所示的装置进行实验，电源电压保持不变。
(2)组装装置时，应按______(选填“自下而上”或“自上而下”)的顺序进行；连接电路时，开关S应______(选填“闭合”或“断开”)。
(3)组装好装置后，进行实验，记录的实验数据如下表。
通过分析实验数据，可验证猜想______是正确的。
(4)实验后，小明对实验过程进行评估：
①为尽快完成实验，烧杯中的液体应选择______。
A.自来水
B.煤油
C.食盐水
②不用液体用酒精灯直接加热这个热敏电阻能完成实验吗？______，理由是______。
③小明想用该热敏电阻和一个电压表改装成一个指针式温度计，设计的电路如图−2所示，若要使电压表的示数随温度的升高而增大，则应在图中的______(选填“ab”、“bc”或“ac”)两端接入电压表。
五、简答题：本大题共1小题，共4分。
28.某品牌智能手机的无线充电底座内置微型液冷却系统，该系统选用水基冷却液(是指以水为主体溶剂的用于冷却的液体物质)，冷却液在密闭管道中循环流动，吸收热量后通过散热器散热，实现降温效果。
(1)充电底座内部产生的热量通过什么方式传递给冷却液？
(2)分析该系统选用水基冷却液的原因。(写出两点即可)
六、计算题：本大题共3小题，共22分。
29.某物理兴趣小组的同学，用燃气灶给2kg的水加热，使水温升高50∘C，消耗了0.02m3的天然气，已知水的比热容为4.2×103J/(kg⋅∘C)，天然气的热值约为3.5×107J/m3.求：
(1)天然气完全燃烧放出的热量；
(2)水所吸收的热量；
(3)燃气灶的热效率。
30.如图所示，设电源电压保持不变，R0=20Ω。当闭合开关S，滑动变阻器的滑片P在a端时，电流表的示数为0.5A，移动滑片P至b端时，电流表的示数为0.2A。求：
(1)电源电压U。
(2)滑动变阻器的最大阻值Rab为多少？
31.如图所示是喜欢创造发明的小平为冬季蔬菜大棚设计的一个自动控温系统，其内部电路由控制电路和加热电路两部分组成。控制电路中电源电压大小为18V且恒定不变，定值电阻R0=1.8kΩ。R为热敏电阻，其阻值随环境温度变化情况如下表所示。加热电路中电源电压大小为220V，电阻R1是一根电热丝(阻值保持不变)。闭合开关S后，控温系统处于温度监测状态，当控制电路中电压表的示数高于12V时，开关S1自动闭合，电热丝发热，棚内温度升高；当电压表示数低于9V时，开关S1再自动断开，电热丝停止加热，从而使大棚始终处于适宜的温度范围内。求：
(1)开关S1闭合后，加热电路中电流大小为4A，求电阻R1的大小为多少Ω；
(2)在控温系统的控制下，大棚的最低温度是多少 ∘C；
(3)为了提高大棚内的最低温度，但大棚的最高温度不能超过28∘C，小平打算在不更改电路其他元件和参数的情况下，仅将另一个定值电阻R2换R0接入电路，则使用该方法能够使最低温度最多上升到多少 ∘C？
答案和解析
1.【答案】B
【解析】解：A、安培是电流的单位，故A错误；
B、欧姆是电阻的单位，故B错误；
C、瓦特是功率的单位，故C错误；
D、焦耳是能量和功的单位，故D错误。
故选：B。
电阻的国际单位是欧姆(Ω)。
物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆。
2.【答案】B
【解析】解：A.洗澡时淋浴水的温度略高于体温37∘C，水的温度约为40∘C，故A不正确；
B.家用冰箱工作时的电流约为1A，故B正确；
C.我国家庭电路的电压为220V，故C不正确；
D.人体电阻约为104∼105Ω，故D不正确。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
3.【答案】D
【解析】解：热值是燃料的一种特性，火箭使用液态氢作燃料是因为液态氢的热值高，完全燃烧相同质量的液态氢和其他燃料，液态氢放出的热量多，故D正确，ABC错误。
故选：D。
热值是燃料的一种特性；在完全燃烧相同质量的不同燃料时，热值越大的燃料燃烧释放出的热量越多。
本题考查了对热值概念及特性的了解，是一道基础题。
4.【答案】C
【解析】解：A.面团在醒面时刷油，控制了液体的表面积和上方空气流动速度，所以减慢了蒸发，故A不符合题意；
B.将新鲜水果放在低温冷藏柜中，降低了液体的温度，所以可以减慢蒸发，故B不符合题意；
C.烧制红烧肉时用大火收汁，提高了液体温度，所以可以加快蒸发，故C符合题意；
D.把嫩绿的蔬菜装入保鲜袋中，控制了蔬菜的表面积和上方空气流动速度，所以减慢了蒸发，故D不符合题意。
故选：C。
影响液体蒸发快慢的因素有：液体的温度、液体的表面积、液体表面上方空气的流动这三个方面，即可以从这几个方面去采取措施。
此题考查了影响液体蒸发快慢的因素，要会从分析中的三个方面进行分析解答。
5.【答案】D
【解析】解：A、摩擦起电的实质是电荷的转移，所以摩擦的方法使琥珀或玳瑁上的电子发生转移而带电，而不是分子的转移，故A错误；
B、摩擦起电的实质是电荷的转移，而不是创造了电荷，故B错误；
C、同种电荷相互排斥，而甲壳、琥珀能吸引芥菜子、干草等的微小屑末，说明不是同种电荷，故C错误；
D、摩擦后的琥珀、甲壳带上了电荷，能吸引芥草、干草等微小屑末，说明带电体能吸引轻小物体，故D正确。
故选：D。
不同物体在相互摩擦的过程中，束缚电子本领强的得电子带负电，束缚电子本领弱的失电子带正电，这就是摩擦起电的过程；带电体的基本性质是能吸引轻小物体。
本题考查了摩擦起电的实质、带电体的性质、电荷间的作用规律，属于基础题。
6.【答案】C
【解析】解：烧开水时，壶盖被水蒸气顶起，是水蒸气对壶盖做功的结果，该过程中水蒸气的内能转化为壶盖的机械能；热机在做功冲程中高温高压的燃气对活塞做功，将内能转化为机械能，所以二者的能量转化情况相同。
故选：C。
做功可以改变物体的内能，当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能。
解答此类问题要结合改变物体内能的方式、能量的转化以及液体沸腾的特点进行分析解答，本题体现了物理来源于生活的理念。
7.【答案】D
【解析】解：A、由图可知，DE段为水的沸腾阶段，在此过程中，水逐渐由液态变为气态，故A错误；
B、由图可知，BC段为熔化过程，冰熔化的时间为8min−2min=6min，故B错误；
C、由图可知，BC段为熔化过程，吸收热量，温度不变，说明冰是晶体，熔化过程中需要吸热，故C错误；
D、由图可知，DE段为水的沸腾阶段，水的沸点是100∘C，1个标准大气压水的沸点是100∘C，所以，水面上方的大气压为1个标准大气压，故D正确。
故选：D。
(1)液体沸腾时，温度不变，不断吸热；
(2)根据表中信息判断熔化时间；
(3)气压越高，沸点越高。
本题考查了液体沸腾的特点，属于基础题。
8.【答案】D
【解析】解：当该手机利用“反向充电”功能给其他手机充电时，该手机提供电能，在电路中相当于电源，故ABC错误，D正确。
故选：D。
电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。
知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用是解题的关键。
9.【答案】D
【解析】解：要求电灯与排气扇相互不影响，能独立工作，故应使电灯与排气扇并联，且各自的支路有一个开关控制，干路上没有开关，故D正确。
故选：D。
由题意可知，照明灯和排气扇都能各自独立工作，说明它们的连接方式是并联。
本题考查了电路的设计，属于基础题。
10.【答案】A
【解析】解：A、电荷的定向移动形成电流，该选项说法正确；
B、自由电荷是负电荷，它定向移动的方向与电流的方向相反，该选项说法不正确；
C、电压是形成电流的原因，该选项说法不正确；
D、电路两端有电压，则电路中不一定有电流，要想有电流。电路还必须闭合，该选项说法不正确。
故选：A。
(1)电流是电荷的定向移动形成的；
(2)电流方向的规定：规定正电荷定向移动的方向为电流的方向；
(3)电源是提供电压的装置，电压使电路中形成电流；
(4)要想有持续的电流必须具备两个条件：一是有电源，二是电路是通路，二者缺一不可。
本题考查了电流、电压的相关知识，属于基础知识的考查，相对比较简单。
11.【答案】C
【解析】解：由电路图可知，L1、L2并联，电流表A1测通过L1的电流，电流表A2测干路电流，且指针偏转角度相同，而并联电路中干路电流等于各支路电流之和，所以由图示可知，电流表A2的量程为0∼3A，分度值为0.1A，示数为0.5A，即干路中的电流为I=0.5A；
电流表A1的量程为0∼0.6A，分度值为0.02A，示数为0.1A，即则通过L1的电流：I1=0.1A，
所以通过L2的电流：I2=I−I1=0.5A−0.1A=0.4A，
则通过L1与L2的电流之比：I1：I2=0.1A：0.4A=1：4。
故选：C。
由电路图可知，L1、L2并联，电流表A1测L1支路的电流，电流表A2测干路电流；根据并联电路的电流特点结合两表指针偏转的角度相同确定它们的量程，且大量程示数是小量程示数的5倍读出电流表的示数，再根据并联电路的电流特点求出通过L2的电流，最后求出通过L1与L2的电流之比。
本题考查了并联电路的电流特点、电流表的读数，正确判断电流表的量程是关键。
12.【答案】D
【解析】解：由电路图可知，两灯泡串联，电流表测电路电流，电压表测灯L1两端电压；
A、如果灯L1断路，电路断路，电流表示数变为0，电压表测量的是电源电压，电压表示数会变大，故A错误；
B、如果灯L1短路，电压表测一段导线两端的电压，示数为0；总电阻减小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B错误；
C、如果灯L2断路，电路断路，电流表和电压表示数都变为0，故C错误；
D、如果灯L2短路，电压表测量的是电源电压，示数变大，由于总电阻减小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故D正确。
故选：D。
分析各选项的电路故障可能出现的电路故障现象，应用排除法分析答题。
本题考查了电路故障分析，分析各选项所列电路故障可能出现的电路故障原因，应用排除法即可正确解题。
13.【答案】C
【解析】解：图中开关都闭合时，两个灯泡并联，电流表测量干路电流，电压表测量电源电压，
A、闭合S1时，灯泡L2被断路，只有L1会发光，故A错误；
B、闭合S1、S2后，灯泡L1、L2并联且都会发光，故B错误；
C、先闭合S1，再闭合S2时，电压表始终测量电源电压，电压表的示数不变，故C正确；
D、灯L1被短路，闭合S1、S2后，电源被短路，电压表和电流表都没有示数，故不会烧坏，故D错误。
故选：C。
图中开关都闭合时，两个灯泡并联，电流表测量干路电流，电压表测量电源电压，结合开关的变换分析电路的变化。
本题考查串并联电路的特点，属于中档题。
14.【答案】D
【解析】解：A、由电路图可知，R1与R2串联，电压表测滑片P下方电阻丝两端的电压，
因电压表的内阻很大、在电路中相当于断路，
所以，身高变化(即滑片移动)时，R2接入电路中的电阻不变，由I=UR可知，电路中的电流不变，
因滑片P下方电阻丝的阻值与人的身高成正比，
所以，由U=IR可知，显示仪的示数与身高成正比，即显示仪的刻度均匀，故A错误；
B、电阻线的最大阻值R2=80cm×0.5Ω/cm=40Ω，
当滑片位于电阻线的上端且电压表的示数为3V时，测量仪测量身高的范围最大，且测量精确度最高，因串联电路中各处的电流相等，
所以，电路中的电流为：
I=U2R2=3V40Ω=0.075A，
此时电路中的总电阻始终为：
R总=UI=12V0.075A=160Ω，
因串联电路中总电阻等于各分电阻之和，
所以，定值电阻R1阻值R1=R总−R2=160Ω−40Ω=120Ω，故B错误；
C、电路中总电阻不变，总电流不变，滑动变阻器电阻最大时分得电压不变，换用大量程的电压表对测量范围没有影响，故C错误；
D、电路中的电流始终为0.075A不变，对身高为170cm的小欣进行测量时，则电压表所测电阻丝的阻值：
R小欣=U小欣I =Ω，
同理，对小琳进行测量时电压表所测电阻丝的阻值：
R小琳=U小琳I =Ω，
两次电阻的差值为：ΔR=24Ω−20Ω=4Ω，
由电阻丝的阻值为0.5Ω/cm可得，电阻丝相差的长度，即两个同学身高的差值：
ΔL=4Ω0.5Ω/cm=8cm，
小琳进行测量时电压表的示数较大，说明小琳的身高要高一些，即小琳的身高为170cm+8cm=178cm，故D正确。
故选：D。
(1)由电路图可知，R1与R2串联，电压表测滑片P下方电阻丝两端的电压，根据电压表的内阻很大、在电路中相当于断路判断出身高变化(即滑片移动)时R2接入电路中的电阻不变，根据欧姆定律可知电路中电流的变化，滑片P下方电阻丝的阻值与人的身高成正比，根据欧姆定律可知显示仪的示数与身高关系，然后得出显示仪的刻度是否均匀；
(2)根据题意求出电阻线的最大阻值，当滑片位于电阻线的上端且电压表的示数为3V时，测量仪测量身高的范围最大，且测量精确度最高，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出电路中的总电阻，利用电阻的串联求出定值电阻R1阻值；
(3)电路中的电流始终保持不变，求出对身高为170cm的小欣进行测量和对小琳进行测量时电压表所测电阻丝的阻值，然后求出两次电阻的差值，根据电阻丝的阻值为0.5Ω/cm求出电阻丝相差的长度即两个同学身高的差值，进一步求出小琳的身高；
(4)根据串联电路的分压作用分析解答。
本题考查了串联电路的特点和欧姆定律的公式应用等，根据电压表内阻的特点判断出滑片移动时接入电路中的电阻不变是关键。
15.【答案】吸收
熔化

【解析】解：冰变为水属于熔化现象，熔化过程需要吸收热量。
故答案为：吸收；熔化。
物质由固态变为液态的过程叫做熔化，熔化的过程中需要吸热。
本题主要考查了熔化的相关内容，题目难度不大。
16.【答案】甲
液化

【解析】解：如图所示是厨房中的两杯水，一杯是刚倒的冰水，一杯是刚倒的热水，甲杯内壁上有水珠，是杯内热水冒出的温度较高的水蒸气遇到温度较低的杯壁液化而成的，所以杯中装热水的是甲杯，乙杯内是刚倒的冰水，乙杯外壁上有水珠，是空气中的水蒸气遇到温度低的杯壁液化形成的。
故答案为：甲；液化。
液化指物质由气态转变成液态，液化要放热。
本题考查液化放热，属于基础题。
17.【答案】导体；向上
【解析】解：运油车卸油时，快速流出的油和油罐由于不断摩擦，会使油和油罐带上等量异种电荷；
由于运油车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会发生放电现象，产生电火花，使油燃烧甚至爆炸。为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；
电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：导体；向上。
(1)容易导电的物体叫导体，不容易导电的物体叫绝缘体；
(2)物理学规定，正电荷定向移动的方向为电流的方向。
此题考查了摩擦起电现象、物体导电性的应用及电流方向的规定，是电现象基础知识的考查，难度不大。
18.【答案】小
不变

【解析】解：多芯线是由多根细导线绕制而成，且各根细导线之间是并联的，并联相当于增大了导体的横截面积，多芯线的电阻远小于每根细导线的电阻；
电阻与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，维修线路时有时需要断开电路，此时多芯导线的电阻将不变。故答案为：小；不变。
影响电阻大小的因素：导体长度、导体横截面积、材料和温度，电阻并联相当于增加了电阻的横截面积，横截面积越大，电阻越小。
本题考查了影响电阻大小的因素，属于基础题。
19.【答案】不变
变小

【解析】解：由电路图可知，开关在干路中，R1与R2并联，电压表测电源两端的电压，电流表A1测量干路的电流，电流表A2测R1支路的电流；
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变；
将变阻器的滑片P向左移动时，变阻器接入电路中的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；根据干路电流等于各支路电流之和可知干路中的电流变小，即电流表A1的示数变小。
故答案为：不变；变小。
由电路图可知，开关在干路中，R1与R2并联，电压表测电源两端的电压，电流表A1测量干路的电流，电流表A2测R1支路的电流；
根据电源电压不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流变化，根据滑片的移动可知变阻器接入电路中电阻的变化，根据欧姆定律可知通过R2的电流变化，从而得出总电流的变化。
本题考查了电路的动态分析，涉及到并联电路的特点，分清电路的连接方式和电表所测的电路元件是关键。
20.【答案】15
2：7

【解析】解：开关S接a端时，电阻R0与R1串联，电压表测量R0两端电压，电流表测量电路电流；
开关接b端时，电阻R0与R2串联，电压表测量R0两端电压，电流表测量电路电流；
根据题意可知因串联电路的总电阻等于各分电阻之和，所以
开关S接a端时，电路电流：I=UR0+R1，
开关S接b端时，电路电流：I′=UR0+R2，
根据题意可知，R1=4R0，I′=13I，
则I=UR0+R1=UR0+4R0=U5R0=3I′，
即U5R0=3×UR0+R2，
解得：R2=14R0，
电阻R1与R2的阻值之比为：
R1R2=4R014R0=27；
由I=UR可得，开关接b时，
U2U0=I′R2I′R0=R2R0=14R0R0=14，
已知U0=1V，则U2=14×1V=14V，
因串联电路两端电压等于各部分电路两端电压之和，所以，电源电压U=U2+U0=14V+1V=15V。
故答案为：15；2：7。
由电路图可知，开关S接a端时，电阻R0与R1串联，电压表测量R0两端电压，电流表测量电路电流；开关接b端时，电阻R0与R2串联，电压表测量R0两端电压，电流表测量电路电流；
根据串联电路特点及欧姆定律得出电阻R2与电阻R0的关系，进一步求出电源电压。
本题考查欧姆定律的应用，分析清楚电路结构、应用串联电路特点及欧姆定律即可正确解题。
21.【答案】
【解析】解：上面电表与灯串联，为电流表；下面电表与灯并联，为电压表，如图所示；
电流表测电路电流时应串联在电路中，电压表测电压时应并联在被测电路两端；根据题目的要求分别把电流表或电压表放在图中进行分析解答。
本题考查了电流表和电压表的连接，属于基础题目。
22.【答案】解：由图知，电流从电源的正极出发，经开关后分为两路，分别进入灯泡和变阻器，因此变阻器与灯不可能串联，只能并联；闭合开关后，当滑片P向左移动时，电流表示数变小，说明变阻器接入电路的电阻变大，故滑片以右的电阻丝连入电路中与电流表串联，电流表可选用大量程，如下图所示：

【解析】根据原图，确定变阻器与灯的连接方式，当滑片P向左移动时，电流表示数变小确定变阻器的连接。
本题考查根据要求连接实物图，关键是确定电路的连接方式以及滑片移动对电路的影响。
23.【答案】A； 7； 0； 减少； 凝华
【解析】解；(1)由题意可知，用温度计测得其温度为−15∘C，则应选择A温度计；
(2)由图可知，丙温度计的分度值为1∘C，则图丙中温度计的读数为7∘C；
(3)由图象可知，物体从3到10min，温度保持0∘C不变，处于凝固过程。所以可知该晶体的凝固点为0∘C；
(4)物体从3到10min，为凝固过程，处于固液共存态。凝固过程中要不断放热，所以4∼8min试管中物质的内能减少；
(5)实验中小明发现烧杯外壁出现白霜，这是水蒸气凝华形成的。
故答案为：(1)A；(2)7；(3)0；(4)减少；(5)凝华。
(1)根据低温食盐水的温度选择合适的温度计；
(2)根据丙温度计的液面位置和分度值读数；
(3)晶体凝固时的温度叫做凝固点；
(4)晶体在凝固过程中，放出热量、内能减少，温度不变；
(5)物质由气态直接变为固态称为凝华。
本题考查了温度计的选择、读数、晶体在凝固过程中的特点、凝华现象等，是一道综合性较强的题目。
24.【答案】热源较为稳定，使液体在相同时间内吸收热量相同； B； 加热时间；转换法； A；B
【解析】(1)使用电加热器，热源较为稳定，使液体在相同时间内吸收热量相同；
(2)标准大气压下水的沸点是100∘C，由图乙观察到，A的图线的温度最终超过了100∘C，B刚好到达100∘C，故B反映的是水吸热升温的图像；
(3)利用相同的加热仪器给两种液体加热，相同时间内两种液体吸收的热量可看作相同，因此可通过加热时间来体现两种液体吸收热量的多少，这种将不易测量的物理量转换为容易测量或观察的物理量的研究方法叫转换法；
(4)如图乙，可知相同质量的A、B两液体加热相同时间即吸收相同热量时，液体A温度升高得更高，说明A液体的吸热能力比B液体弱。
故答案为：(1)热源较为稳定，使液体在相同时间内吸收热量相同；(2)B；(3)加热时间；转换法；(4)A；B。
(1)使用电加热器，热源较为稳定，使液体在相同时间内吸收热量相同；
(2)(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法，据此分析回答；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题探究“沙子和水的温度变化与吸热的关系”，考查控制变量法、转换法和推理法的运用及所用的测量工具与比较吸热能力的方法。
25.【答案】大；
C；
a；0.3；
不相同
【解析】(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，选择量程时，应先用大量程进行试触。
(2)图甲中C在干路上，A、B点分别在支路上；图乙中电流表在干路上，测量的是干路电流，则此时电流表测量的是C处的电流。
(3)小覃同学要测量通过L2的电流，应将电流表与灯泡L2串联，则只需将图乙中导线a的一端移动到电流表的负接线柱上。
图丙中电流表选择0∼0.6A量程，分度值为0.02A，示数为0.3A。
(4)要得到并联电路中电流的普遍规律，避免结论的偶然性，不能使用相同规格灯泡进行实验，应该选用规格不相同的灯泡进行多次实验。
故答案为：(1)大；
(2)C；
(3)a；0.3；
(4)不相同。
(1)在不能事先估计电流大小的情况下，选择量程时，应先用大量程进行试触。
(2)根据并联电路的特点，从实物图到电路图进行分析电流表测量干路电流还是支路电流；
(3)根据串并联电路特点分析如何改电路图。
观察电流表量程、分度值，再读数。
(4)为了使得结论具有普遍性，应该用不同规格的灯泡进行多次实验；当灯泡规格不同时，并联电路各支路电流不相同。
本题考查探究并联电路中电流的特点，电路图和实物图分析，归纳法的应用，属于基础题。
26.【答案】B； C； 电压；2； B； A、37.5；B、再串联一个10Ω的定值电阻
【解析】(1)实验前，滑动变阻器的滑片应移到最大阻值处，即图中的B端。
(2)闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是电压表串联到电路中了，电阻断路，故选：C。
(3)根据实验数据在乙图中描点，则阴影部分的面积表示电压U=IR，其数值为：U=IR=0.4A×5Ω=2V。
(4)将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，此时电路中的总电阻变大，根据欧姆定律，电路中的电流变小，滑动变阻器两端的电压变小，定值电阻两端的电压变大，应将滑动变阻器向B端移动，增大滑动变阻器两端的电压，保证定值电阻两端的电压不变。
(5)A、小明接入30Ω的电阻时，电压保持2V不变，根据串联电路的特点有：2V30Ω=4.5V−2VR滑；R滑=30Ω×2.5V2V=37.5Ω。
B、如果不更换现有的最大阻值30Ω的滑动变阻器，只在现有器材的基础上，可以在电路中再串联一个10Ω的定值电阻，相当于增大了滑动变阻器的阻值。
故答案为：(1)B；(2)C；(3)电压；2；(4)B；(5)A、37.5；B、再串联一个10Ω的定值电阻。
(1)闭合开关前，滑动变阻器的滑片应该置于最大阻值处。
(2)电流表指针无偏转，电压表指针迅速满偏，是由于电压表被串联在电路中，定值电阻断路。
(3)I−R图像的阴影部分的面积表示U=IR，是电压。
(4)实验中将5Ω电阻换成10Ω，应该将滑片向阻值大的方向调节。
(5)根据欧姆定律和串联电路的特点进行分析和计算。
本题考查的是探究电流与电阻的关系的实验；会根据实验数据进行分析和计算；知道欧姆定律的应用和串联电路的特点。
27.【答案】自下而上；断开； 二； ①B；②不能；不能准确测量热敏电阻的温度；③ab
【解析】(2)为了利用酒精灯的外焰给烧杯充分加热，安装器材时需要按自下而上顺序进行；
连接电路时，开关S应断开；
(3)由实验数据可知，温度越高，电流越大，说明热敏电阻的阻值就越小，所以热敏电阻的阻值随温度的升高而降低，故可以验证猜想二；
(4)①因为导线和电阻组成了电路，因此烧杯中的液体应该为绝缘体，因此应该选择煤油，故选：B；
②不用液体用酒精灯直接加热这个热敏电阻，不能完成实验，因为不能准确测量热敏电阻的温度；
③热敏电阻的阻值随温度的升高而减小，所以温度升高时，电流增大，定值电阻两端的电压变大，热敏电阻两端的电压变小，要使电压表的示数增大，因此电压表应该并联在定值电阻两端，即ab两端。
故答案为：(2)自下而上；断开；(3)二；(4)①B；②不能；不能准确测量热敏电阻的温度；③ab。
(1)实验时要用酒精灯的外焰加热，安装实验器材时需要自下而上；在连接电路时，开关应处于断开状态；
(2)由表中数据可知，温度越高，电路中的电流越大，由此可知热敏电阻的阻值随温度的变化情况；
(3)不容易导电的物体是绝缘体；
(4)用酒精灯直接加热这个热敏电阻，温度计玻璃泡不能和热敏电阻充分接触，不能准确测量热敏电阻的温度；
(5)在串联电路中，电阻起分压作用进行分析，电阻的阻值越大，那么该电阻分得的电压越大。
本题通过对热敏电阻的加热方式，从多方面的进行分析探究，本题的知识点较多，是一道难题。
28.【答案】热传递；
见解析
【解析】答：(1)冷却液吸收充电底座内部产生的热量，是通过热传递的方式改变内能的。故充电底座内部产生的热量通过热传递的方式传递给冷却液。
(2)水的比热容较大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多，吸热能力强，且水流动性好，便于循环散热。
(1)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，做功过程是能量的转化过程。
(2)水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多。
本题主要考查改变内能的方法及学生对水的比热容大的特点以及应用的了解和掌握。
29.【答案】解：
(1)天然气完全燃烧放出的热量：
Q放=Vq=0.02m3×3.5×107J/m3=7×105J；
(2)水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅∘C)×2kg×50∘C=4.2×105J；
(3)燃气灶的效率：
η=Q吸Q放=4.2×105J7×105J×100%=60%。
答：(1)天然气完全燃烧放出的热量为7×105J；
(2)水所吸收的热量为4.2×105J；
(3)燃气灶的热效率为60%。
【解析】(1)利用Q放=Vq求出天然气完全燃烧放出的热量；
(2)知道水的质量、水的比热容、温度的升高值，利用吸热公式Q吸=cm△t求水吸收的热量；
(3)水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶烧水的效率。
本题考查了燃料完全燃烧放热公式Q放=Vq、Q吸=cm△t=cm(t−t0)和效率公式的应用，属于基础题目。
30.【答案】解：(1)由电路图可知，当闭合开关S，滑动变阻器的滑片P在a端时，电路为R0的简单电路，
由欧姆定律可知，此时R0两端的电压：U0=IR0=0.5A×20Ω=10V，
因此电源电压：U=U0=10V；
(2)移动滑片P至b端时，滑动变阻器接入电路的电阻最大，
由欧姆定律可知，此时电路中的最大电阻：R总=U I ′=10V0.2A=50Ω，
由串联电路的电阻特点可知，滑动变阻器的最大阻值：Rab=R总−R0=50Ω−20Ω=30Ω。
答：(1)电源电压为10V。
(2)滑动变阻器的最大阻值Rab为30Ω。
【解析】(1)由电路图可知，当闭合开关S，滑动变阻器的滑片P在a端时，电路为R0的简单电路，根据欧姆定律求出R0两端的电压，即为电源电压；
(2)移动滑片P至b端时，滑动变阻器接入电路的电阻最大，根据欧姆定律求出电路中的最大电阻，根据串联电路的电阻特点求出滑动变阻器的最大阻值Rab。
本题考查串联电路的特点和欧姆定律的应用，难度不大。
31.【答案】解：(1)由I=UR可知电阻R1的阻值为：R1=UI=220V4A=55Ω；
(2)由图可知，控制电路中R和R0串联，电压表测R两端的电压；
由表格可知，R阻值越大，温度越低，由串联电路的分压规律可知电压表示数越大；
当电压表示数为12V时，由串联电路的电压特点可知R0两端的电压为：U0=U′−UR=18V−12V=6V，
由欧姆定律可知电路中的电流为：I′=U0R0=6V1.8×103Ω=13×10−2A，
由I=UR可知R的阻值为：R=URI′=12V13×10−2A=3.6×103Ω=3.6kΩ，由表格可知大棚的最低温度是16∘C；
(3)大棚的温度为28∘C，由表格可知R的阻值为R′=1.2kΩ=1200Ω，此时电压表示数为9V，
由欧姆定律可知此时电路中的电流为：I′′=UR′R′=9V1200Ω=7.5×10−3A，
由串联电路的电压特点可知R2两端的电压为：U2=U′−UR′=18V−9V=9V，
则R2的阻值为：R2=U2I″=9V7.5×10−3A=1200Ω=1.2kΩ，
当电压表示数为12V时，由串联电路的电压特点可知R2两端的电压为：U2′=U′−UR=18V−12V=6V，
此时电路的电流为：I1=U2′R2=6V1200Ω=5×10−3A，
则此时R的阻值为：R′′=URI1=12V5×10−3A=2.4×103Ω=2.4kΩ，由表格可知此时最低温为22∘C。
答：(1)电阻R1的大小为55Ω；
(2)在控温系统的控制下，大棚的最低温度是16∘C；
(3)使用该方法能够使最低温度最多上升到22∘C。
【解析】(1)已知加热电路的电压和通过的电流，根据I=UR可求出电阻R1的阻值；
(2)由图可知，控制电路中R和R0串联，电压表测R两端的电压；由表格可知，R阻值越大，温度越低，由串联电路的分压规律可知电压表示数越大；当电压表示数为12V时，即R两端的电压为12V，根据串联电路的电压特点可得出此时R0两端的电压，根据欧姆定律可求出此时电路中的电流；再根据I=UR求出R的阻值，从表格中可得出对应的最低温度；
(3)当大棚的温度为28∘C时，从表格中可得出R的阻值，此时电压表示数为9V，根据欧姆定律可求出此时电路中的电流，由串联电路的电压特点得出此时R2两端的电压，再根据I=UR的变形式求出R2的阻值；当电压表示数为12V时，由串联电路的电压特点得出此时R2两端的电压，根据欧姆定律求出此时电路中的电流，最后再根据欧姆定律的变形式求出R的阻值，从表格中即可得出对应的最低温度。
本题考查了欧姆定律的应用，熟练掌握串联电路的电流、电压特点是解题的关键。IA/A
IB/A
IC/A
0.2
0.2
0.4
温度t/∘C
10
20
30
40
50
60
70
电流I/A
0.13
0.16
0.21
0.27
0.34
0.43
0.55
温度/∘C
14
16
18
20
22
24
26
28
30
R/kΩ
4
3.6
3.2
2.8
2.4
2.0
1.6
1.2
0.8
