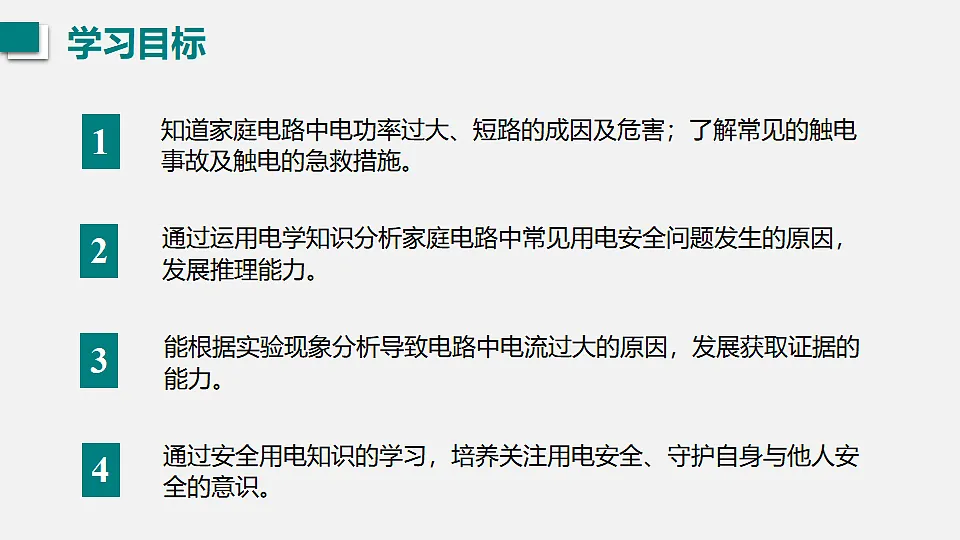

知道家庭电路中电功率过大、短路的成因及危害；了解常见的触电事故及触电的急救措施。
通过运用电学知识分析家庭电路中常见用电安全问题发生的原因，发展推理能力。
能根据实验现象分析导致电路中电流过大的原因，发展获取证据的能力。
通过安全用电知识的学习，培养关注用电安全、守护自身与他人安全的意识。

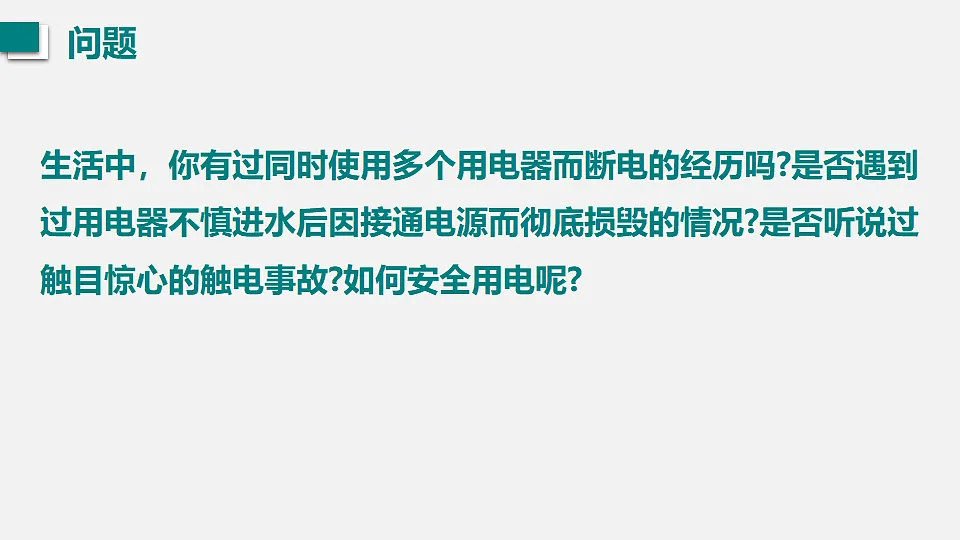

生活中，你有过同时使用多个用电器而断电的经历吗?是否遇到过用电器不慎进水后因接通电源而彻底损毁的情况?是否听说过触目惊心的触电事故?如何安全用电呢?

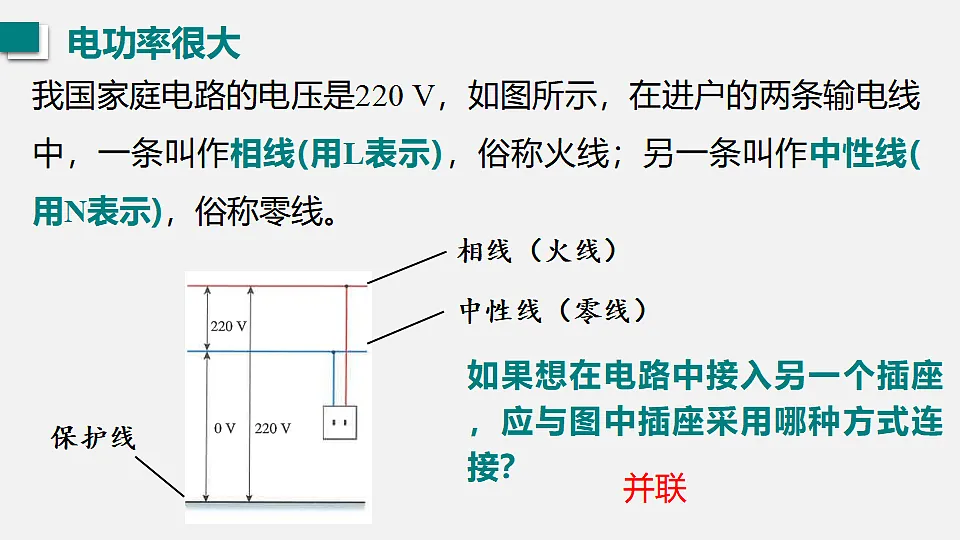

我国家庭电路的电压是220 V，如图所示，在进户的两条输电线中，一条叫作相线(用L表示)，俗称火线；另一条叫作中性线(用N表示)，俗称零线。
如果想在电路中接入另一个插座，应与图中插座采用哪种方式连接？

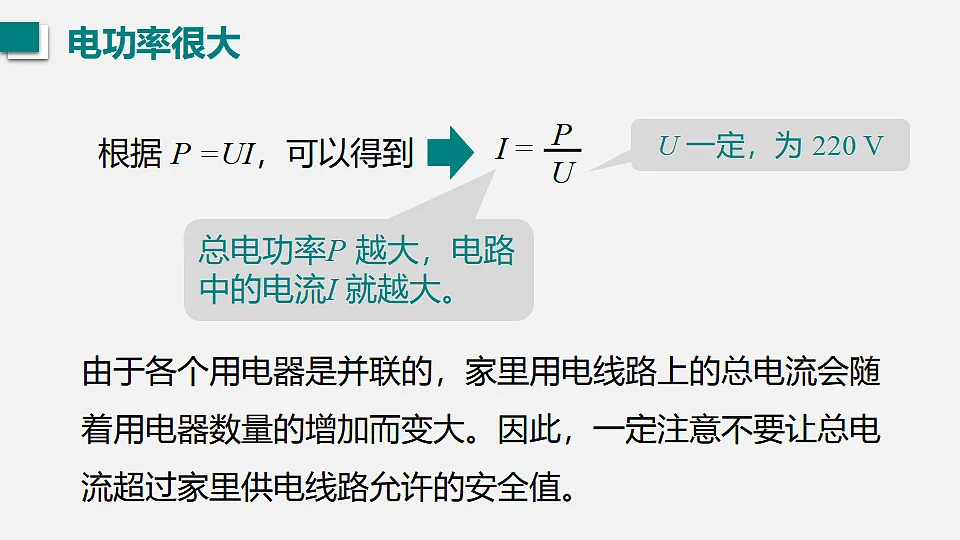

根据 P =UI，可以得到
U 一定，为 220 V
总电功率P 越大，电路中的电流I 就越大。
由于各个用电器是并联的，家里用电线路上的总电流会随着用电器数量的增加而变大。因此，一定注意不要让总电流超过家里供电线路允许的安全值。

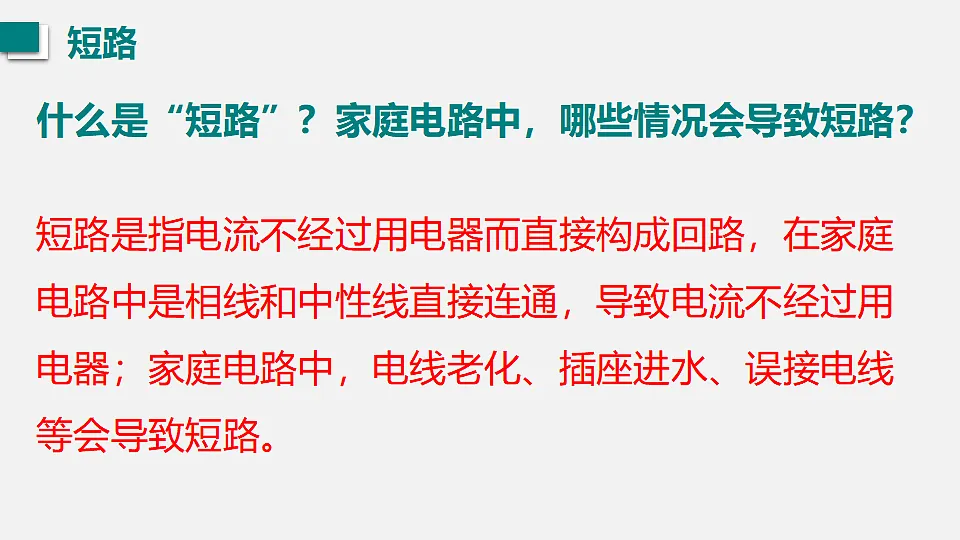

什么是“短路”？家庭电路中，哪些情况会导致短路？
短路是指电流不经过用电器而直接构成回路，在家庭电路中是相线和中性线直接连通，导致电流不经过用电器；家庭电路中，电线老化、插座进水、误接电线等会导致短路。

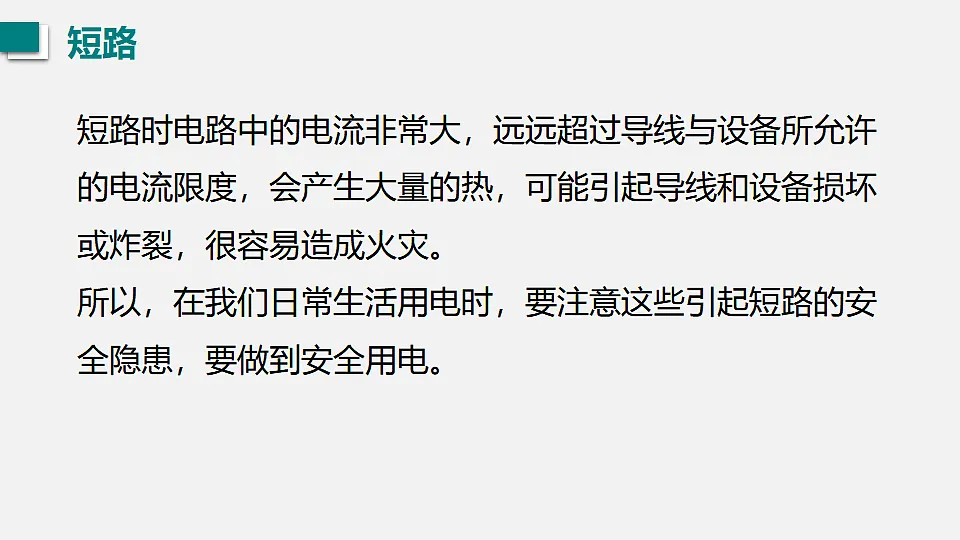

短路时电路中的电流非常大，远远超过导线与设备所允许的电流限度，会产生大量的热，可能引起导线和设备损坏或炸裂，很容易造成火灾。所以，在我们日常生活用电时，要注意这些引起短路的安全隐患，要做到安全用电。

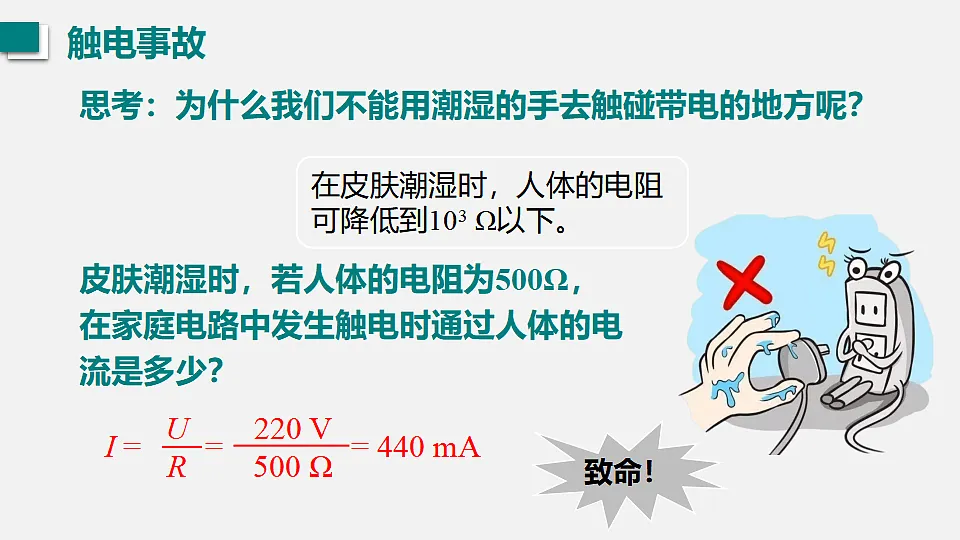

思考：为什么我们不能用潮湿的手去触碰带电的地方呢？
在皮肤潮湿时，人体的电阻可降低到103 Ω以下。
皮肤潮湿时，若人体的电阻为500Ω，在家庭电路中发生触电时通过人体的电流是多少？
远远超过人体安全电压！
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
双线触电：相线、人体、中性线形成闭合回路，大电流流过人体导致的触电事故。
单线触电：相线、人体、大地形成闭合回路，大电流流过人体导致的触电事故。
你能分析出他们触电的原因吗？
思考与讨论：1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？
2.当没有发现电源时，只发现了带电体，应该怎样做？
3.如果发现高压电线落在地上，能否用干木棍挑起线头，应该怎么做?
电弧触电：人靠近高压带电体，造成弧光放电而触电。
跨步电压触电：人经过高压线掉落的地方时，两脚之间有很高的电压，从而造成触电。
雷电是大气中一种剧烈的放电现象。雷电电压：几百万~几亿伏。雷电电流：几万~十几万安。危害：立即致人死亡，破坏建筑物。
低压触电：单线触电、双线触电
高压触电：电弧触电、跨步电压触电
1.下列符合安全用电要求的是（ ）A.只要低于36 V的电压，人体都可接触B.用电器起火时，应迅速浇水扑灭C.用湿布擦台灯前将其插头从插座中拔出D.发现有人触电时，可直接用手去拉触电者
