2025-2026学年吉林省长春七十二中九年级（上）第一次月考物理试卷

这是一份2025-2026学年吉林省长春七十二中九年级（上）第一次月考物理试卷，共17页。试卷主要包含了单选题，多选题，填空题，实验探究题等内容，欢迎下载使用。

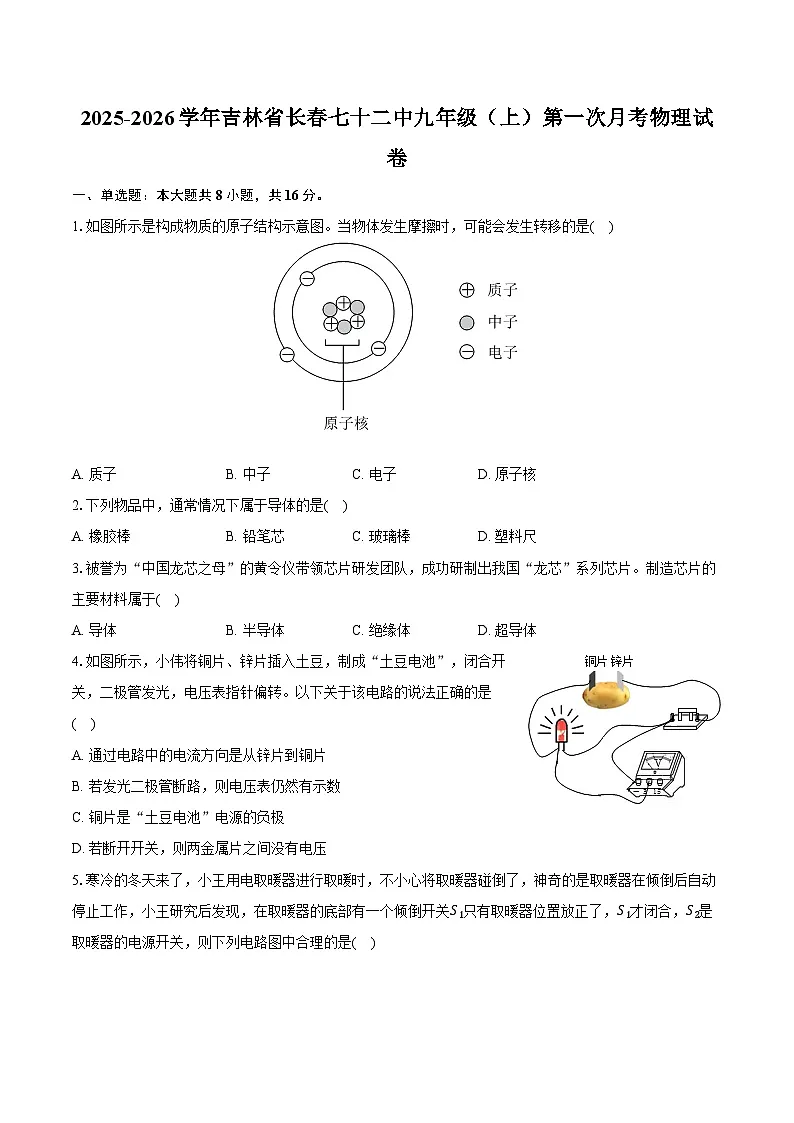

1.如图所示是构成物质的原子结构示意图。当物体发生摩擦时，可能会发生转移的是( )
A. 质子B. 中子C. 电子D. 原子核
2.下列物品中，通常情况下属于导体的是( )
A. 橡胶棒B. 铅笔芯C. 玻璃棒D. 塑料尺
3.被誉为“中国龙芯之母”的黄令仪带领芯片研发团队，成功研制出我国“龙芯”系列芯片。制造芯片的主要材料属于( )
A. 导体B. 半导体C. 绝缘体D. 超导体
4.如图所示，小伟将铜片、锌片插入土豆，制成“土豆电池”，闭合开关，二极管发光，电压表指针偏转。以下关于该电路的说法正确的是( )
A. 通过电路中的电流方向是从锌片到铜片
B. 若发光二极管断路，则电压表仍然有示数
C. 铜片是“土豆电池”电源的负极
D. 若断开开关，则两金属片之间没有电压
5.寒冷的冬天来了，小王用电取暖器进行取暖时，不小心将取暖器碰倒了，神奇的是取暖器在倾倒后自动停止工作，小王研究后发现，在取暖器的底部有一个倾倒开关S1只有取暖器位置放正了，S1才闭合，S2是取暖器的电源开关，则下列电路图中合理的是( )

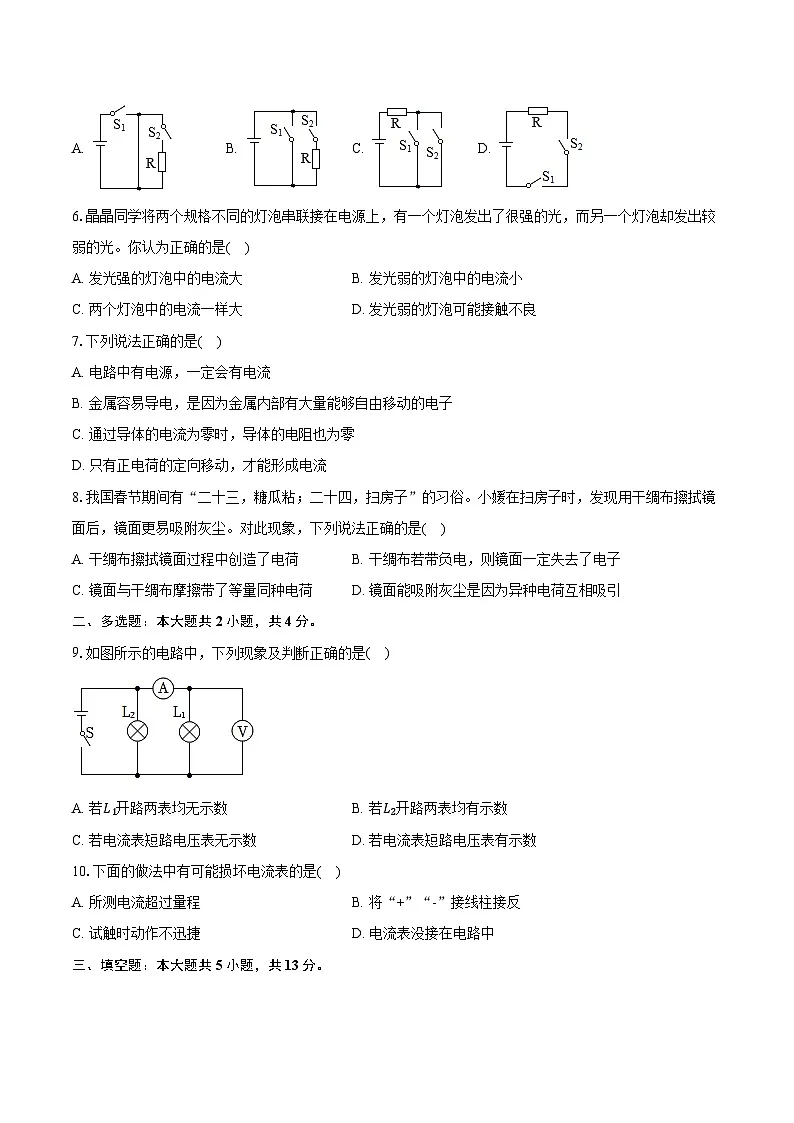

A. B. C. D.
6.晶晶同学将两个规格不同的灯泡串联接在电源上，有一个灯泡发出了很强的光，而另一个灯泡却发出较弱的光。你认为正确的是( )
A. 发光强的灯泡中的电流大B. 发光弱的灯泡中的电流小
C. 两个灯泡中的电流一样大D. 发光弱的灯泡可能接触不良
7.下列说法正确的是( )
A. 电路中有电源，一定会有电流
B. 金属容易导电，是因为金属内部有大量能够自由移动的电子
C. 通过导体的电流为零时，导体的电阻也为零
D. 只有正电荷的定向移动，才能形成电流
8.我国春节期间有“二十三，糖瓜粘；二十四，扫房子”的习俗。小媛在扫房子时，发现用干绸布擦拭镜面后，镜面更易吸附灰尘。对此现象，下列说法正确的是( )
A. 干绸布擦拭镜面过程中创造了电荷B. 干绸布若带负电，则镜面一定失去了电子
C. 镜面与干绸布摩擦带了等量同种电荷D. 镜面能吸附灰尘是因为异种电荷互相吸引
二、多选题：本大题共2小题，共4分。
9.如图所示的电路中，下列现象及判断正确的是( )
A. 若L1开路两表均无示数B. 若L2开路两表均有示数
C. 若电流表短路电压表无示数D. 若电流表短路电压表有示数
10.下面的做法中有可能损坏电流表的是( )
A. 所测电流超过量程B. 将“+”“-”接线柱接反
C. 试触时动作不迅捷D. 电流表没接在电路中
三、填空题：本大题共5小题，共13分。

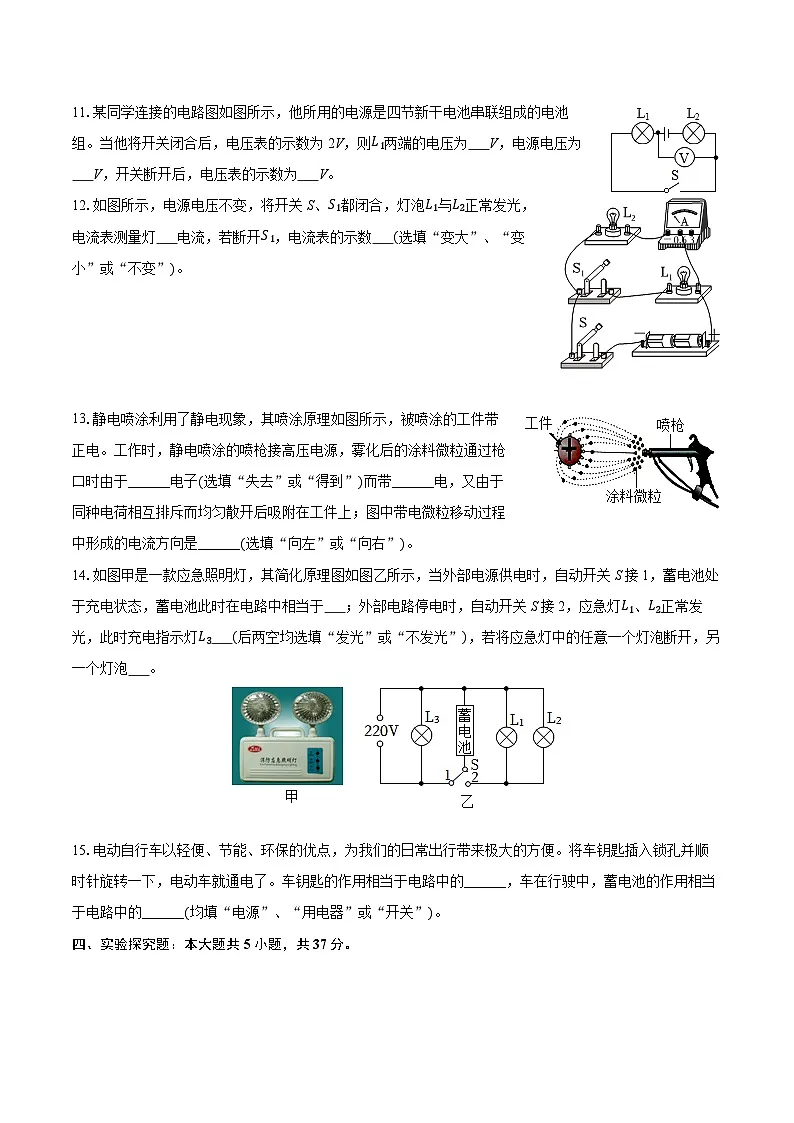

11.某同学连接的电路图如图所示，他所用的电源是四节新干电池串联组成的电池组。当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 V，电源电压为 V，开关断开后，电压表的示数为 V。
12.如图所示，电源电压不变，将开关S、S1都闭合，灯泡L1与L2正常发光，电流表测量灯 电流，若断开S1，电流表的示数 (选填“变大”、“变小”或“不变”)。
13.静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于______电子(选填“失去”或“得到”)而带______电，又由于同种电荷相互排斥而均匀散开后吸附在工件上；图中带电微粒移动过程中形成的电流方向是______(选填“向左”或“向右”)。
14.如图甲是一款应急照明灯，其简化原理图如图乙所示，当外部电源供电时，自动开关S接1，蓄电池处于充电状态，蓄电池此时在电路中相当于 ；外部电路停电时，自动开关S接2，应急灯L1、L2正常发光，此时充电指示灯L3 (后两空均选填“发光”或“不发光”)，若将应急灯中的任意一个灯泡断开，另一个灯泡 。
15.电动自行车以轻便、节能、环保的优点，为我们的日常出行带来极大的方便。将车钥匙插入锁孔并顺时针旋转一下，电动车就通电了。车钥匙的作用相当于电路中的______，车在行驶中，蓄电池的作用相当于电路中的______(均填“电源”、“用电器”或“开关”)。
四、实验探究题：本大题共5小题，共37分。
16.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)请用笔画线代替导线，按图甲的电路图把图乙的实物电路连接完整(导线不得交叉)。
(2)他正确连接电路闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______，排除故障后闭合开关，发现电流表的指针偏转角度很小，为了测量更准确，还应该进行的操作是：______。
(3)他在测量灯L2的电流时，电流表的示数如图丙所示，则电流表的示数为______A。
(4)另外两个小组也测出了两组电流并记录在表格中，由此可以初步得出了并联电路的电流规律：______。(用字母表示)
(5)为了使得出的结论更有普遍性，还需要进行的实验操作是：______。
(6)大家在进行交流时，发现表格设计存在问题，请你指出该问题是：______。
17.如图甲所示为小明“探究串联电路电流规律”的实验电路图。
(1)连接电路时，开关应______。实验中，选择两个小灯泡的规格应该是______(选“相同”或“不同”)的；
(2)小吉、小林两位同学进行分组实验，小吉同学在闭合开关前，发现电流表如图乙所示，则小吉的问题是______；小林同学在闭合开关试触时，发现电流表如图丙所示，则小林的问题是______；
(3)实验中，某同学发现两个串联的小灯泡中，一个发光，另一个不发光，原因可能是不发光的灯______；
(4)小明正确操作实验后得出串联电路的电流规律：在串联电路中，电流______；
18.小王同学利用电路图甲对串联电路中电压的规律进行了探究。
(1)根据如图甲所示的电路图，用笔画线代替导线将如图乙所示的电路连接完整；
(2)设计实验方案时，实验中应选择规格______(选填“相同”或“不同”)的小灯泡；
(3)正确连接电路后，闭合开关，测量灯泡L1两端的电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或“断路”引起的，则发生故障的灯泡及故障类型是______；
(4)排除故障后，用电压表先测出L1两端的电压UAB，然后由如图甲所示的状态改测电源两端的电压UBC时，小明为节省时间，将电压表所接的A接点不动，只断开B接点，并改接到C接点上。小明的方法______(选“能”或“不能”)测出电源两端的电压。
(5)正确操作后，其中第3次实验测UBC时，电压表的示数如图丙所示，为______V。多次实验并记录数据如表。①分析表中数据，得到初步结论：______(用字母表示)；
②小明又将灯泡换成其他类型的用电器并多次实验，目的是______。
(6)若要他想继续探究并联电路的电压规律，请用笔画线代替导线，在图丁中将电路连接完整，要求电压表测量灯L1两端的电压。
19.小明用如下图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体(A、B、C、D代表导体，S代表导体的横截面积)，请你回答以下问题：
(1)实验中通过观察______比较电阻丝电阻的大小，此时用到的物理研究方法是______；
(2)将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的______有关；
(3)将编号为______的两电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系；
(4)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可______联接入______完成实验。
(5)完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这是因为______。
20.结合甲、乙、丙和丁四图，回答下列问题：
(1)如图甲所示，用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔没有戳穿的饮料吸管放在转动轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管使其带电。将某物体靠近带电吸管的一端，发现吸管被吸引过来，由此______判断该物体已带电(选填“能”或“不能”)；
(2)如图乙所示，小光用与毛皮摩擦过的橡胶棒接触验电器的金属球，观察到金属箔张开，此时验电器两金属箔带______电荷(选填“正”或“负”)，由于______而张开；
(3)如图丙所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A的金属球和不带电的验电器B的金属球连接起来，观察到验电器A的张角______(选填“变大”“变小”)，瞬间自由电子定向移动的方向是______(选填“A到B”或“B到A”)；
(4)如图丁所示是不同物质的原子核对电子约束能力强弱的排序图，分析可知：蜡烛与毛衣摩擦后，蜡烛带______电。
答案和解析
1.【答案】C
【解析】解：两个物体相互摩擦时，由图可知电子在外围，受原子核的束缚力最小，故可能会发生转移的是电子，故C正确、ABD错误。
故选：C。
摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上，得到电子的带负电，失去电子的带正电。
本题考查的是物体带电的过程，难度不大。
2.【答案】B
【解析】解：A、橡胶棒的材料是橡胶，不容易导电，属于绝缘体，故A错误；
B、铅笔芯的材料是碳，属于导体；故B正确；
C、玻璃棒的材料是玻璃，属于绝缘体；故C错误；
D、塑料尺的材料是塑料；属于绝缘体；故D错误；
故选：B。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
3.【答案】B
【解析】解：制造芯片的主要材料导电能力介于导体和绝缘体之间，属于半导体，故B符合题意，ACD不符合题意。
故选：B。
半导体的导电能力介于导体和绝缘体之间。
本题考查半导体的特点，属于基础题。
4.【答案】B
【解析】解：AC.闭合开关S，二极管发光，电压表指针向右偏转，说明电压表正负接线柱的连接是正确的；则由图可知，铜片为电源的正极，锌片为电源的负极，通过电路中的电流方向是从铜片到锌片，故AC不符合题意；
B.若发光二极管断路，电压表仍然接到电源的两极上，电压表有示数，故B符合题意；
D.电源的两端是存在电压的，与外部电路的通断情况无关，若断开开关，则两金属片之间有电压，故D不符合题意。
故选：B。
(1)根据电压表的连接方法分析；
(2)在电源的外部，电流从正极流向负极；
(3)二极管断路，根据电压表的连接方式分析；
(4)电源两端存在电压。
本题主要考查电压表和二极管的使用、电流的方向等，判断电源的正负极是本题的难点。
5.【答案】D
【解析】解：由题可知，开关S2控制取暖器的通断；只闭合开关S2时，取暖器不能工作；只有在取暖器位置放正，即开关S1闭合时，取暖器才可以工作，这表明这两个开关与电热丝R是串联的，故D图符合题意。
故选：D。
(1)并联电路的工作特点，各用电器独立工作，互不影响。
(2)用电器的通断主要依靠开关来完成，应注意开关的作用，思考电路能不能完成题目中所要求的功能。
此类题目不但要理解串并联电路的特点，还要能灵活应用开关控制电路。
6.【答案】C
【解析】解：ABC、两灯泡串联，通过它们电流相等，故AB错误、C正确；
D、如果发光弱的灯泡接触不良，电路是断路，两个灯泡都不发光，故D错误。
故选：C。
串联电路电流处处相等；灯泡亮度由灯泡实际功率决定的。
本题考查了影响灯泡亮度的因素、串联电路电流关系，难度不大。
7.【答案】B
【解析】解：A、电路中有电源，如果电路没有闭合，则电路中没有电流，故A错误；
B、金属容易导电，是因为金属内部有大量的自由移动的电子，故B正确；
C、电阻是导体阻碍电流的性质，与电压和通过导体的电流的大小无关，故C错误；
D、电荷的定向移动形成电流，正、负电荷的定向移动都会形成电流，故D错误；
故选：B。
(1)电路中有电流的条件是：电路闭合，且电路中有电源；
(2)金属容易导电，是因为金属内部有大量的自由电子；
(3)电阻是导体阻碍电流的性质，只与导体的长度、导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关；
(4)电荷的定向移动形成电流，正、负电荷定向移动均可形成电流。
本题考查了形成电流的条件、电流概念、影响电阻大小的因素等问题，熟练应用基础知识即可正确解题。
8.【答案】B
【解析】解：A、干绸布擦拭镜子过程中电子发生了转移，故A错误；
B、干绸布若带负电，则镜面一定失去了电子带正电，故B正确；
C、镜面与干绸布摩擦带了等量异种电荷，故C错误；
D、镜面能吸附灰尘是因为带电体可以吸引轻小物体，故D错误。
故选：B。
(1)摩擦起电的实质是电子的转移，不是创造了电荷。
(2)带电体可以吸引轻小物体；同种电荷相互排斥、异种电荷相互吸引。
本题考查的是摩擦起电的实质；知道带电体的性质和电荷间的相互作用规律。
9.【答案】BD
【解析】解：由图可知，该电路为并联电路，电流表测量通过灯泡L1的电流，电压表测量电源的电压；
A、若L1开路，电压表测量的是电源电压，电压表有示数，电流表无示数，故A错误；
B、若L2开路，并联电路中各支路互不影响，所以通过L1的电流不变，电流表示数不变，电压表测量的是电源电压，电压表示数不变，电流表和电压表都有示数，故B正确；
CD、若电流表短路，则电流表无示数，电压表测量的是电源电压，电压表有示数，故C错误、D正确。
故选：BD。
由图可知，该电路为并联电路，电流表测量通过灯泡L1的电流，电压表测量电源的电压；根据电路故障分析电表示数的变化。
电路故障问题，是电学实验经常出现的问题，也是物理试题考查的热点、难点。在不能直接确定答案时，采用“排除法”，将每个选项依次代入题干，一一排除，最终确定正确选项。
10.【答案】ABC
【解析】解：A、所测电流超过量程，说明实际电流过大，这样指针会被打弯，甚至会损坏电流表，故A符合题意；
B、接线柱接反了，电流表的指针会反偏(指在左边无刻度的地方)，这样指针也会被打弯，故B符合题意；
C、试触时动作不迅捷，电流过大可能打弯电流表指针，打坏电流表，故C符合题意；
D、电流表没接在电路中，电流表中无电流，指针不动，故D不符合题意，
故选：ABC。
使用电流表测电路的电流，若电路中无电流，电流表的指针不动，而量程选择不合适、电流过大，正负接线柱接反，试触时动作不迅捷都有可能打弯电流表指针。
利用电流表和电压表判断电路中的故障，是中考的热点题型之一，依据在故障电路中电流表和电压表显示的现象来判断，本题考查了电流表指针偏转情况，属于基础题。
11.【答案】2
6
6

【解析】解：因为串联电路中总电压等于各分电压之和，且一节新干电池的电压为1.5V，
所以，四节新干电池组成的电池组，其电源电压U=4×1.5V=6V；
由电路图可知，两灯泡串联，电压表测L1两端的电压，即U1=2V；
由电路图可知，当开关断开时，电压表L2串联在电源两端，电压表测电源电压，所以此时电压表的示数为6V；
故答案为：2；6；6。
一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；
由电路图可知，两灯泡串联，电压表测L1两端的电压；根据串联电路的电压特点求出L2两端的电压。
若将电压表串联在电路中，则相当于断路现象，电路中的用电器不工作，电压表示数约为电源电压。
由电路图分析开关断开和闭合时电路的连接情况，根据电路特点分析解答。
本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V。
12.【答案】L2
不变

【解析】解：由图示知，开关S、S1都闭合，两灯并联在电路中，电流表测通过灯L2的电流。
断开S1，电路中只有L2工作，两灯并联时，L2两端电压也等于电源电压，所以断开S1，电流表的示数不变。
故答案为：L2；不变。
根据电流表的使用规则和并联电路的电流规律进行分析。
本题考查的是电流表的使用规则；知道并联电路的组成和电流规律。
13.【答案】得到 负 向右
【解析】解：(1)由题意知，被喷涂的工件带正电，所以雾化后的涂料微粒应该带负电，这样根据异种电荷相互吸引才能使涂料吸附在工件上。因此可判断雾化后的涂料微粒通过枪口时由于得到电子而带负电，又由于各涂料微粒带同种电荷相互排斥而均匀散开。
(2)由于人们规定正电荷定向移动的方向为电流的方向，因此，图中带负电微粒移动的过程中形成的电流方向与其运动方向相反，则电流方向是向右的。
故答案为：得到；负；同种电荷互相排斥；向右。
(1)根据同种电荷相互排斥、异种电荷相互吸引，可判断涂料微粒所带的电荷；
(2)正电荷定向移动的方向规定为电流的方向。
本题借助“静电喷涂”考查了静电喷涂的原理、电荷间的相互作用、电流的方向等，体现了物理知识与生活的联系。
14.【答案】用电器
不发光
发光

【解析】解：当外部电源能供电时，自动开关S接1，应急灯不亮，蓄电池此时消耗电能，在电路中相当于用电器。
外部电路停电时，自动开关S接2，应急灯正常发光；此时指示灯L3没有电流通过，处于断路状态，不发光。
应急灯L1、L2并联，并联电路中各支路互不影响，若将应急灯中的任意一个灯泡断开，另一个灯泡仍发光。
故答案为：用电器；不发光；发光。
(1)电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
(2)电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
(3)电路的三种状态：通路、短路和断路。
本题考查了串、并联电路的辨别、电路的组成和电路的三种状态的了解和掌握，属于基础题。
15.【答案】开关 电源
【解析】解：将车钥匙插入锁孔并顺时针旋转一下，电动车就通电了，说明车钥匙起到控制电路的作用，故车钥匙的作用相当于电路中的开关；
车在行驶中，蓄电池给电动车提供电能，故蓄电池的作用相当于电路中的电源。
故答案为：开关；电源。
电路由电源、用电器、开关、导线组成，电源为电路提供电能，用电器消耗电能。
知道电路的组成及各部分的作用，可解答此题。
16.【答案】；
灯L1断路；将电流表的量程改为0∼0.6 A；
0.24A；
I=I1+I2；
电流没有单位“A”
【解析】(1)由甲图可知，两灯并联，电流表测L1电流，开关在干路上，据此把图乙中的实物电路连接完整如下：
(2)小灯L2发光，电流表无示数，说明电流表所在电路断开，即L1所在支路断开了，可能是L1断路。
此时电流表所用量程为0∼3A，指针偏转角度较小，说明电流表选用量程较大，应换用较小的量程0∼0.6A进行测量。
(3)此时电流表所用量程为0∼0.6A，分度值为0.02A，此时示数为0.24A。
(4)由表中数据可知，I=I1+I2；
(5)要得出的结论具有普遍性，应该更换不同规格的灯泡多次实验；
(6)表格中的电流没有单位。
故答案为：(1)
；
(2)灯L1断路；将电流表的量程改为0∼0.6 A；
(3)0.24A；
(4)I=I1+I2；
(5)电流没有单位“A”。
(1)由甲图可知，两灯并联，电流表测L1电流；
(2)小灯L2发光，电流表无示数，说明电流表所在电路断开，据此分析；电流表测量电流时要选择合适的量程；
(3)此时电流表所用量程和分度值确定电流表的读数；
(4)根据表中数据得出结论；
(5)要得出的结论具有普遍性，应该更换不同规格的灯泡多次实验；
(6)表格中电流没有单位。
本题考查了实物图的连接，电路的故障分析，并联电路中干路电流与支路电流之间的关系，
17.【答案】断开；不同；
电流表没有调零；电流表选用的量程过大；
短路；
处处相等
【解析】(1)连接电路时，为保护电路，开关应断开；为得出普遍性的结论，实验中，选择两个小灯泡的规格应该是不同的。
(2)小吉同学在闭合开关前，发现电流表如图乙所示，即指针没有正对零刻度线，则小吉的问题是电流表没有调零；
小林同学在闭合开关试触时，发现电流表如图丙所示，指针偏转的角度过小，小林的问题是电流表选用的量程过大。
(3)根据串联电路电流只有一路径，如果一个断路，另一个不发光，故只能是短路，该小灯泡短路，电路为通路，另一个灯发光；
(4)分析数据得出的结论是串联电路各处的电流都相等。
故答案为：(1)断开；不同；(2)电流表没有调零；电流表选用的量程过大；(3)短路；(4)处处相等。
(1)为保护电路，连接电路时，开关要断开；
用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
(2)电流表使用前要调零；电流表测量电流时要选择合适的量程，否则指针偏转角度过小或过大；
(3)根据串联电路电流只有一路径，结合灯泡短路分析；
(4)串联电路各处的电流相等。
本题探究串联电流的规律，考查电流表的使用、注意事项、故障分析的能力。
18.【答案】； 不同； 灯泡L2断路； 能； 1.8；①UAB+UBC=UAC；②寻找普遍规律；
【解析】(1)根据图甲所示的电路图可知，两灯串联，电压表测量L1两端的电压，电路连接如下所示：
；
(2)为得出普遍性的规律，实验中应该选择规格不同的小灯泡；
(3)闭合开关，测量灯泡L1两端的电压时，两灯突然熄灭，说明出现了断路，电压表示数变为0，说明灯泡L2断路；
(4)小明的方法能测出电源两端的电压，因为电压表所接的A接点不动，只断开B接点，并改接到C接点上的接法，此时电流仍能从电压表正极流入，从负极流出；
(5)用电压表分别测出电压UAB、UBC和UAC。第一次实验测AB间UAB时，电压表的示数如图丙所示，电压表选用小量程，分度值为0.1V，示数为1.8V；
①分析表中数据有
2.8V=1.2V+1.6V
2.8V=1.3V+1.5V
2.8V=1.0V+1.8V
得到初步结论：串联电路两端的总电压等于各部分电路两端电压之和，即UAB+UBC=UAC；
②小明将灯泡换成其他类型用电器并多次实验，其目的是为寻找普遍规律；
(6)电压表测量灯L1两端的电压，则要将电压表并联在灯L1两端，据此完成电路连接，如下图所示：
。
故答案为：(1)；(2)不同；(3)灯泡L2断路；(4)能；(5)1.8；①UAB+UBC=UAC；②寻找普遍规律；(6)。
(1)根据图甲所示的电路图可知，两灯串联，电压表测量L1两端的电压；
(2)为避免实验的偶然性得出普遍性的规律，应该选择规格不同的小灯泡；
(3)闭合开关，测量灯泡L1两端的电压时，两灯突然熄灭，说明出现了断路；
(4)用电压表测量电压时，电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转；
(5)由电压表选用小量程确定分度值读数；
①分析表中数据得到结论；②为使结论更具普遍性，也可更换电压不同的电源多次实验要多次实验；
(6)电压表测量灯L1两端的电压，则要将电压表并联在灯L1两端，据此完成电路连接。
本题探究串联电路电压规律，考查电路的连接、器材的选用、电压表的使用、注意事项及归纳法和分析数据归纳结论的能力，考查较综合，难度一般。
19.【答案】小灯泡的亮暗程度； 材料； BC； 串；电流表； 温度升高，钨丝的电阻变大
【解析】(1)在图甲中M、N之间接入不同导体时，接入导体的电阻越大，电路中的电流越小，小灯泡亮度越暗，可通过小灯泡的亮暗程度来判断导体的电阻大小；
(2)编号为A、B的电阻丝长度和横截面积相同，导体的材料不同，接B电阻丝时，灯泡明显变暗，可得出结论导体的电阻大小与导体的材料有关；
(3)研究导体的电阻大小与导体的横截面积的关系，要控制导体的长度和材料相同，应将编号为B、C的电阻丝接入图甲电路进行实验；
(4)电流表可测量电路的电流大小，实验过程中小明更换电阻丝后，发现小灯泡亮度变化不明显，可在电路中串联接入电流表来增强实验效果，完成实验。
(5)把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，根据欧姆定律可知电路的电阻变大了，这表明温度升高，钨丝的电阻变大。
故答案为：(1)小灯泡的亮暗程度；(2)材料；(3)BC；(4)串；电流表；(5)温度升高，钨丝的电阻变大。
(1)实验通过小灯泡的亮暗程度来判断导体的电阻大小；
(2)(3)电阻的大小与导体的材料、长度、横截面积和温度有关，根据控制变量法分析；
(4)电流表可以精确反映电路中电流的大小，电流表与所测电路元件串联；
(5)用酒精灯给钨丝加热，可以观察到电流表示数变小，说明电路中电阻变大。
本题考查了影响导体电阻大小的因素，应用了控制变量法和转换法，题目综合性强。
20.【答案】不能；
负；同种电荷相互排斥；
变小；B到A；
负
【解析】(1)将某物体靠近带电吸管的一端，发现吸管被吸引过来，由于带电体能够吸引轻小物体且两物体带异种电荷时也会发生吸引，故不能判断该物体已经带电。
(2)毛皮摩擦过的橡胶棒带负电，与毛皮摩擦过的橡胶棒接触验电器的金属球，电子从橡胶棒转移到金属箔片上，金属箔片带上负电荷，根据电荷间的作用规律，同种电荷相互排斥，所以金属箔片会张开一定的角度。
(3)验电器A带正电(缺少电子)，B不带电；用带绝缘柄的金属棒将两个验电器的金属球接触时，B验电器上自由电子(负电荷)向验电器A移动，与A上的正电荷发生中和，使A的张角变小；B失去电子而带正电，所以B的金属箔由于带上同种电荷相互排斥而张开；瞬间自由电子定向移动的方向是由B到A。
(4)由丁图可知，蜡烛的原子核对电子的约束能力大于毛衣对电子的约束能力，蜡烛与毛衣摩擦后，毛衣失去电子，蜡烛得到电子，所以，蜡烛带负电。
故答案为：(1)不能；
(2)负；同种电荷相互排斥；
(3)变小；B到A；
(4)负。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。带电体的性质是能够吸引轻小物体。
(2)被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，物体得到电子带负电，失去电子带正电。金属箔片张开的原因是同种电荷相互排斥。
(3)正电荷定向移动的方向为电流方向。
(4)摩擦起电的实质是电荷的转移，电子从原子核束缚电子能力弱的物体转移到束缚能力强的物体，失去电子的物体带正电，得到电子的物体带负电。
此题考查了电荷间的相互作用、电流的方向、摩擦起电等。次数
L1的电流l2
L2的电流I2
干路电流I
1
0.1
0.34
2
0.2
0.26
0.46
3
0.24
0.3
0.54
实验次序
电压UAB/V
电压UBC/V
电压UAC/V
1
1.2
1.6
2.8
2
1.3
1.5
2.8
3
1.0
2.8
