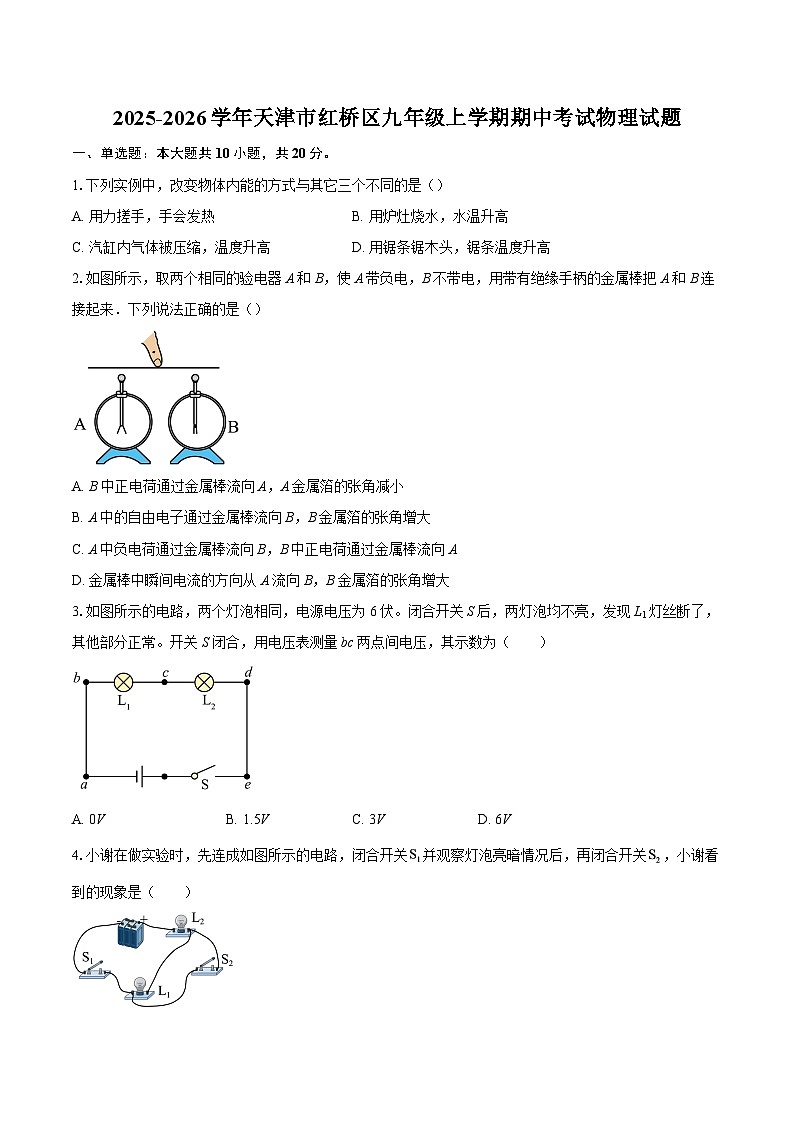

2025-2026学年天津市红桥区九年级上学期期中考试物理试题-自定义类型

这是一份2025-2026学年天津市红桥区九年级上学期期中考试物理试题-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列实例中，改变物体内能的方式与其它三个不同的是（）
A. 用力搓手，手会发热B. 用炉灶烧水，水温升高
C. 汽缸内气体被压缩，温度升高D. 用锯条锯木头，锯条温度升高
2.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）
A. B中正电荷通过金属棒流向A，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
3.如图所示的电路，两个灯泡相同，电源电压为6伏。闭合开关S后，两灯泡均不亮，发现L1灯丝断了，其他部分正常。开关S闭合，用电压表测量bc两点间电压，其示数为（ ）
A. 0VB. 1.5VC. 3VD. 6V
4.小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）

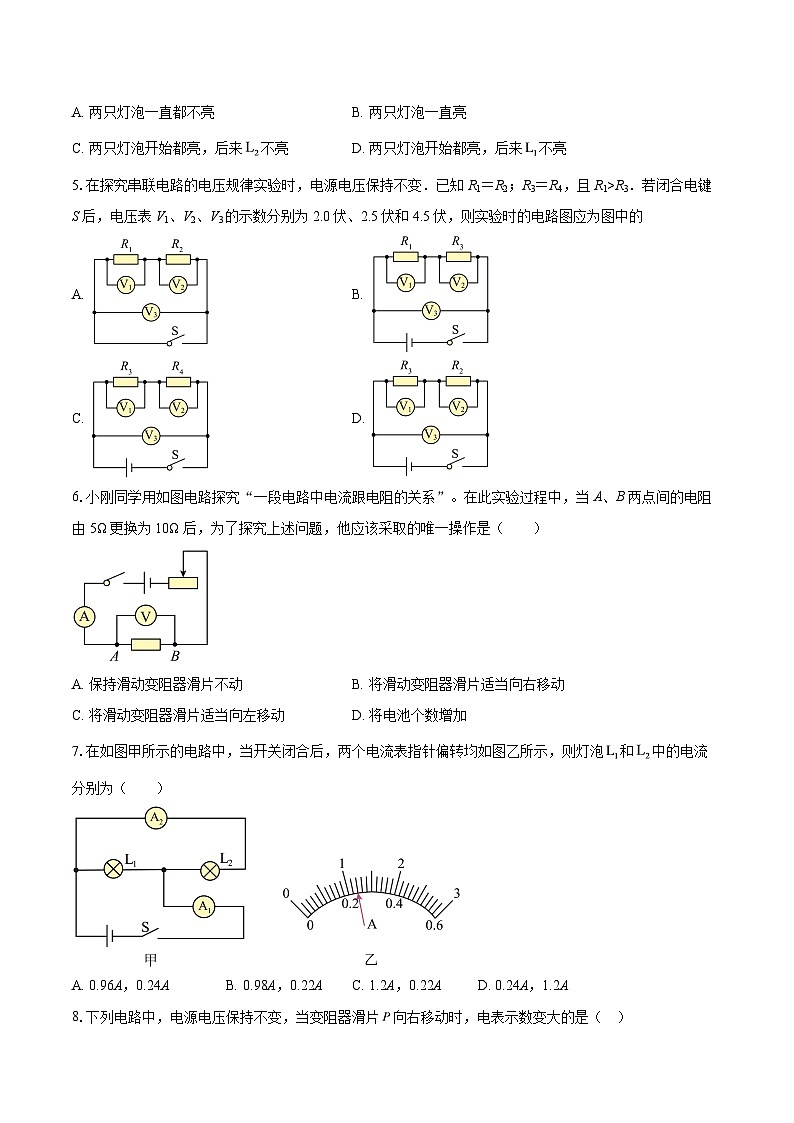

A. 两只灯泡一直都不亮B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮D. 两只灯泡开始都亮，后来不亮
5.在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的
A. B.
C. D.
6.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A. 保持滑动变阻器滑片不动B. 将滑动变阻器滑片适当向右移动
C. 将滑动变阻器滑片适当向左移动D. 将电池个数增加
7.在如图甲所示的电路中，当开关闭合后，两个电流表指针偏转均如图乙所示，则灯泡和中的电流分别为（ ）
A. 0.96A，0.24AB. 0.98A，0.22AC. 1.2A，0.22AD. 0.24A，1.2A

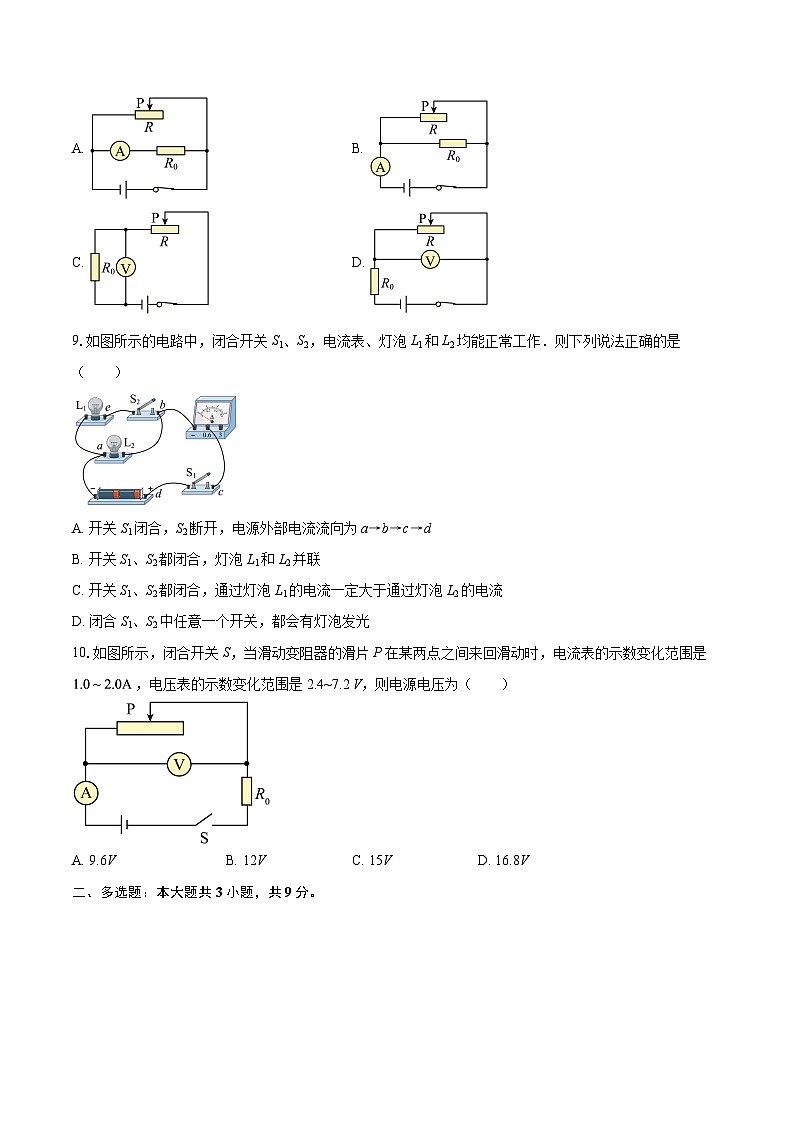

8.下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A. B.
C. D.
9.如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B. 开关S1、S2都闭合，灯泡L1和L2并联
C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D. 闭合S1、S2中任意一个开关，都会有灯泡发光
10.如图所示，闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是，电压表的示数变化范围是2.4~7.2 V，则电源电压为（ ）
A. 9.6VB. 12VC. 15VD. 16.8V
二、多选题：本大题共3小题，共9分。
11.如图所示电路，当开关断开或闭合时，下列说法正确的是（）
A. S1、S2、S3均闭合，电源被短路
B. S1、S2、S3均断开，L1不发光，L2发光
C. S1、S2断开，S3闭合，L1和L2均发光
D. S1断开，S2、S3闭合，L1发光，L2被短接
12.在如图所示的电路中，开关S闭合后下列所列的各种情况中正确的是（）
A. 电路中甲表和乙表可以同时是电流表
B. 如甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙
C. 如甲是电压表，乙、丙是电流表，S1断开形成串联电路
D. 如果电路是并联电路，则乙表的示数大于丙表的示数
13.在图甲所示电路中，电源电压恒定，是定值电阻，当滑片从端滑到端过程中，电流表示数与电压表示数的关系图像如图乙所示，下列选项正确的是（ ）
A. 电源电压为6V
B. 定值电阻的阻值为
C. 滑动变阻器的最大阻值为
D. 当滑片从端滑到端过程中，的最小电流为0.4 A
三、填空题：本大题共6小题，共12分。
14.在下面的两句话中，“热”字的含义各指的是什么？（填“温度”、“热量”或“内能”）
(1)摩擦生热，这里的“热”是指 ；
(2)物体吸热升温，这里的“热”是指 ．
15.一台内燃机运行时各种能量损耗大致为：气缸散热损失占，废气带走的能量占，摩擦等机械损耗占，则它的机械效率为 ；一台单缸四冲程汽油机，飞轮转速是，该汽油机每秒钟做功 次。
16.如图所示，当开关S闭合后，电流表A1和A2的示数比为3：2，则和的阻值之比为 ，与两端的电压之比 。
17.如图所示，电源两极间电压不变，R1=8Ω，R2=12Ω。当S1闭合S2断开，①②都是电流表时，两表示数之比I1:I2= ；当S1、S2都闭合，①②都是电压表时，两表示数之比U1:U2= 。
18.如图所示，电源电压不变，当开关、同时闭合时，电流表的示数为0.3 A，电压表示数为6V。若两表互换位置，当开关闭合、断开时，电流表示数为0.2 A，则的阻值为 Ω，电源电压为 V。
19.如图所示，电源电压保持不变，定值电阻的阻值之比为2:1。闭合开关，断开时，电压表示数为，闭合开关，断开时，电压表示数为，则电阻与的阻值之比为 ；当闭合开关时，电流表与的示数之比为 。
四、实验探究题：本大题共3小题，共18分。
20.某物理兴趣小组在老师的指导下探究“并联电路的电流特点”。
(1)巡视中老师发现小龙、小虎两位同学实验中指针偏转异常（如图1），产生小龙同学这种情况的原因可能是 ；产生小虎同学这种情况的原因可能是 。
(2)小薇设计了如图2所示的电路进行实验。
①在连接电路时，开关应处于 状态。
②小薇用电流表分别测出电路中A、B、C处的电流，改变电源电压，重复实验，记录数据如表。
上面表格的设计中存在的不足之处是 。
(3)小薇由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍。这个结论一定成立吗？答： （选填“一定”或“不一定”）。为了得出具有普遍意义的并联电路中电流的特点，应该 。在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是 （写出关系式即可）。
21.小明同学想测量一个定值电阻的阻值
(1)如图甲是小明设计的实验电路，请你依图甲用笔画线代替导线在图乙中将没有连接完的实物电路补充完整 ；
(2)在某次测量中，电压表、电流表的示数如图丙所示，计算出的电阻值为 Ω；
(3)请你在图丁的虚线框内为他设计记录数据的表格（要求记录三次数据） 。
22.小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、12.5Ω、15Ω、20Ω、25Ω；
(1)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：电压一定时， ；
(2)上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数。
(3)为完成整个实验，应该选取最大阻值不小于 ​​​​​​​Ω的滑动变阻器。
五、计算题：本大题共3小题，共24分。
23.某电热水器的铭牌如下表所示，现将水箱装满水，电热水器正常工作时，把水从加热到，求水吸收的热量是多少？已知
24.小红用如图所示电路测量未知电阻R2的阻值，实验时，闭合S、S1，电压表的示数是12V；闭合S、断开S1，电压表的示数是8V.已知电阻R1为40Ω，电源电压保持不变，求被测电阻R2的阻值.
25.“建模”思想引领科学思维，指导科学方法，“懂理团队”运用这种思维方法解决了远距离输电过程中，方便快捷确定短路位置的问题，如图所示，他们用两条足够长的电阻丝模拟输电线（如图中导线，每条电阻丝每米阻值为），把一个电压不变的电源、一个保护电阻R、一块电压表和一块电流表用导线连接起来装入盒内，制成检测装置盒，并与模拟导线相连构成回路，他们用导线连接，模拟短路，如图中所示，通过读取盒内电压表、电流表示数，计算得知短路处到检测处的距离，请回答以下问题：
(1)在小李同学设计的检测电路中，若电压表示数为3V，电流表示数为0.5A，则短路处距离检测处多少m？
(2)若保护电阻的阻值为，根据（1）中数据，求电源电压是多少V？
1.【答案】B
2.【答案】B
3.【答案】D
4.【答案】D
5.【答案】D
6.【答案】B
7.【答案】A
8.【答案】D
9.【答案】B
10.【答案】B
11.【答案】AC
12.【答案】BD
13.【答案】AC
14.【答案】内能
热量

15.【答案】​​​​​​​
10

16.【答案】2∶1
1∶1

17.【答案】2:5
5:3

18.【答案】10
6

19.【答案】​​​​​​​
​​​​​​​

20.【答案】小龙使用的电流表测量范围偏小
小虎电流表正、负接线柱接反了
断开
电流缺少单位
不一定
更换不同规格的灯泡进行多次实验
​​​​​​​

21.【答案】​​​​​​​
10Ω
见解析

22.【答案】通过导体的电流与导体的电阻成反比
断开开关
​​​​​​​2.5
35

23.【答案】
【详解】由表可知水箱装满水的质量 ，则水吸收的热量 ​​​​​​​

24.【答案】20Ω
【分析】本题考查了串联电路的特点和欧姆定律的应用，当两个开关都闭合时，R2被短路，电路中只有R1，电压表测电源的电压；当开关S闭合、S1断开时，两电阻串联，电压表测R1两端的电压，根据欧姆定律和串联电路的电流特点求出的电流；利用欧姆定律求出R2的阻值．
【详解】当闭合S、S1时，R2处于短路状态，电路中只有R1，电压表测电源的电压，所以电源的电压U＝12V，
当闭合S、断开S1时，两电阻串联，电压表测R1两端的电压，
因为串联电路中各处的电流相等，
根据欧姆定律可得，电路中的电流： ；
又因为串联电路中总电压等于各分电压之和，
所以R2两端的电压 ，
则根据欧姆定律可得， ．

25.【答案】(1)6m
(2)5V
【详解】（1）由电路图可知，电压表测量的是导线L和N在短路处之前部分的总电压，电流表测量的是通过导线的电流。根据欧姆定律 可得，导线的总电阻
因为每条电阻丝每米阻值为0.5Ω，所以短路部分的总长度
则短路处距离检测处的距离
（2）由电路图可知，保护电阻R与导线电阻R线串联在电路中，电流表测的是串联电路的电流。根据欧姆定律 可得，保护电阻R两端的电压UR=IR=0.5A×4Ω=2V
根据串联电路的电压规律，电源电压等于保护电阻R两端的电压与导线两端的电压之和，即电源电压U=UR+U线=2V+3V=5V
实验序号
A处的电流
B处的电流
C处的电流
第一次测量
0.2
0.2
0.4
第二次测量
0.3
0.3
0.6
第三次测量
0.4
0.4
0.8
型号
×××
额定电压
220 V
加热功率
2000 W
频率
50 Hz
水箱容量
50 kg
