2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学第十五讲　第3节　电阻的测量 课件

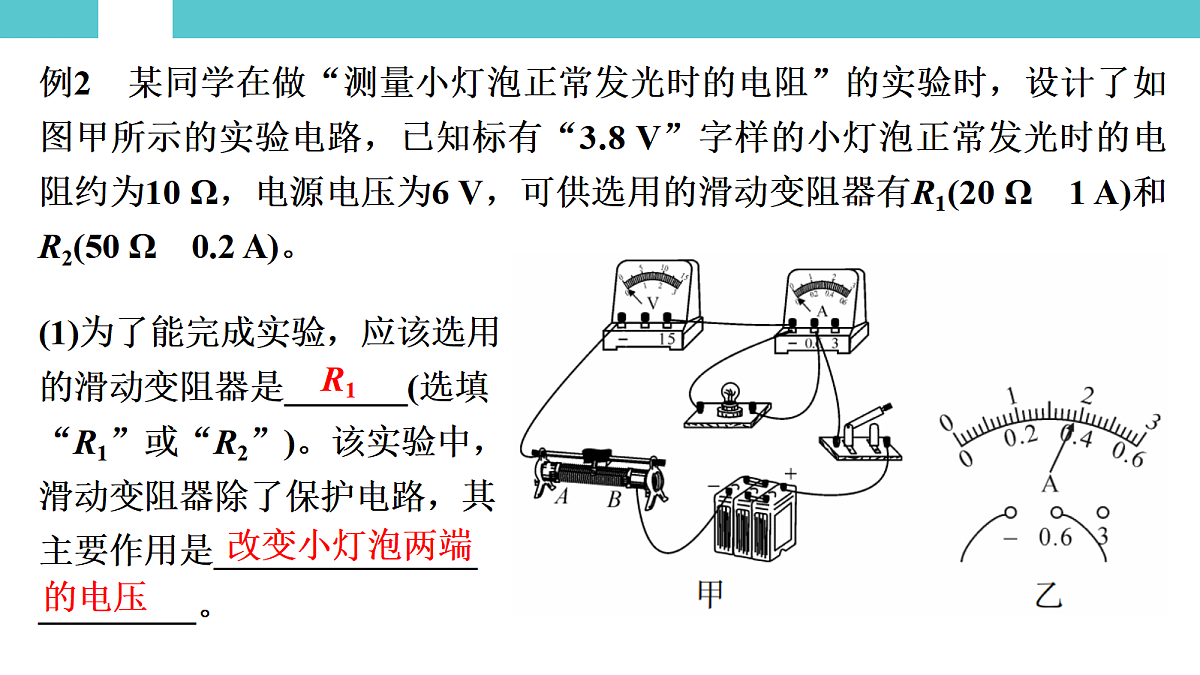

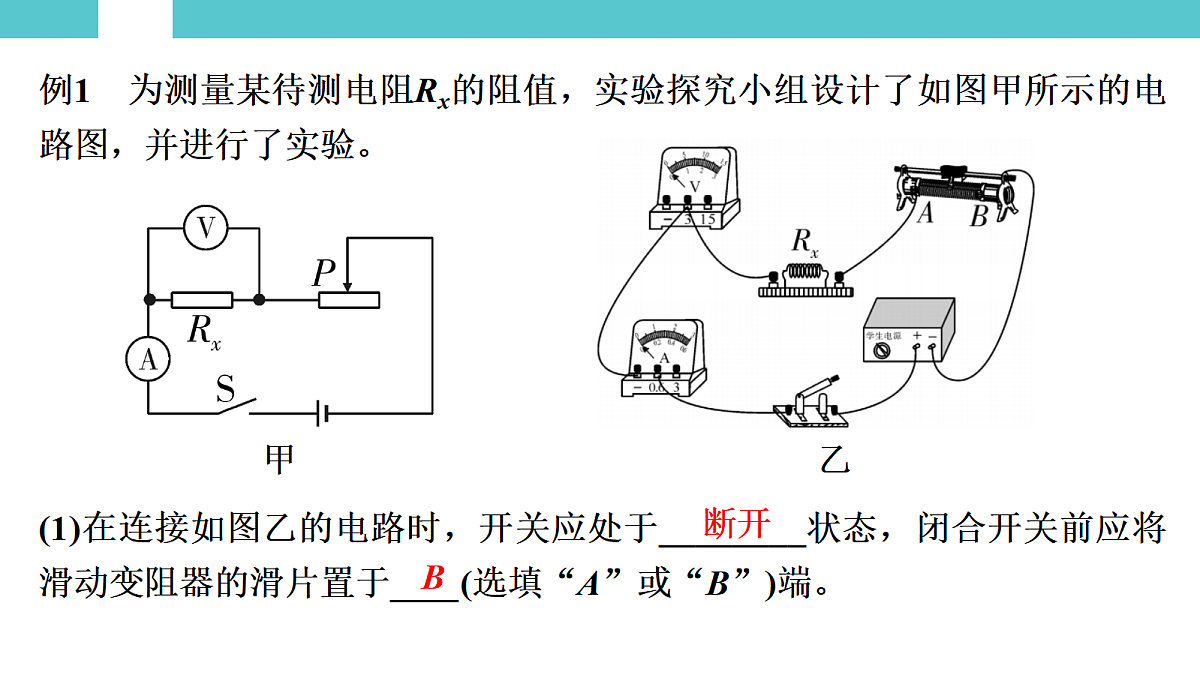

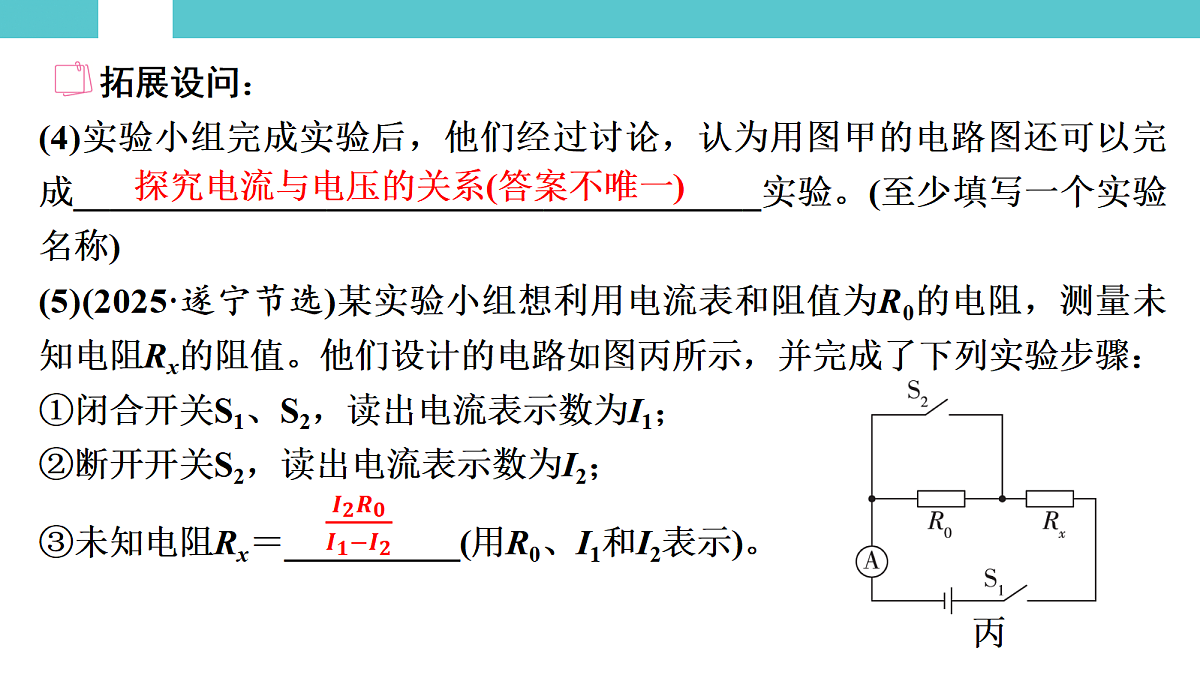

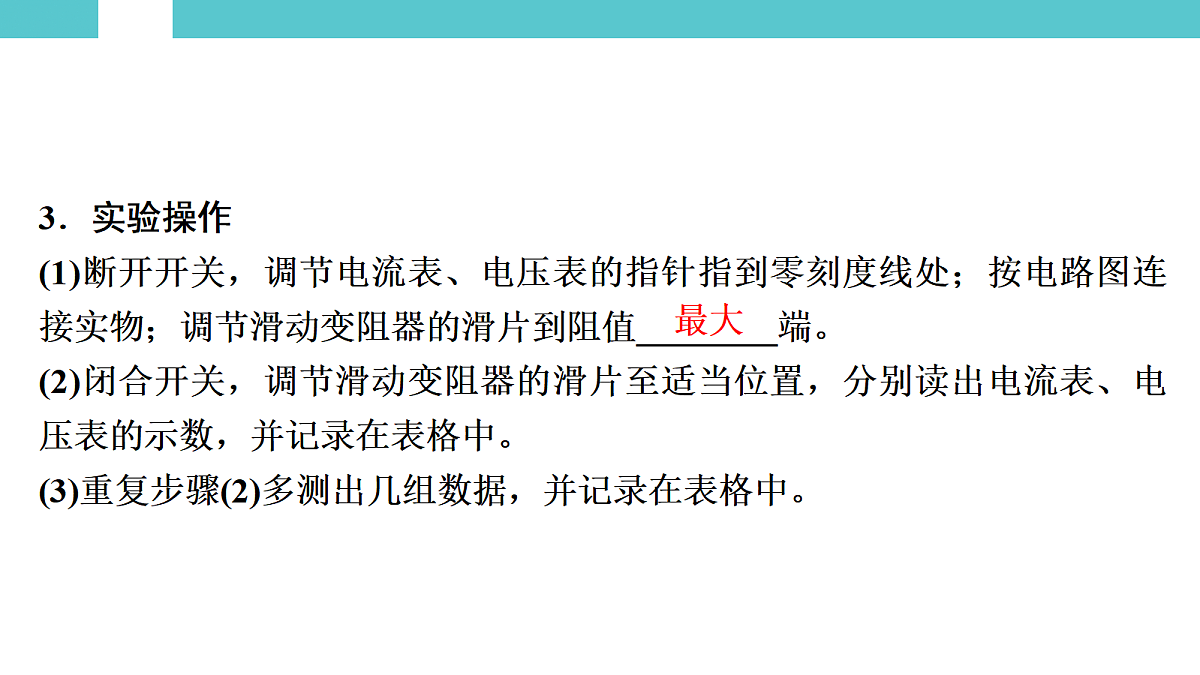

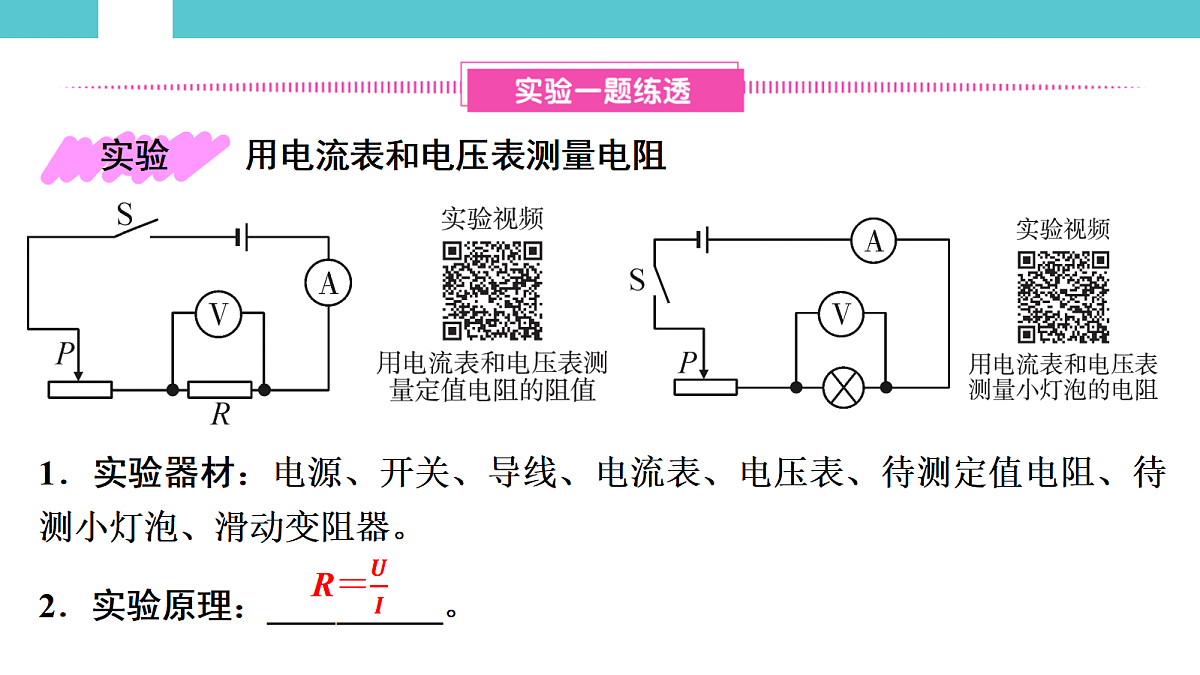

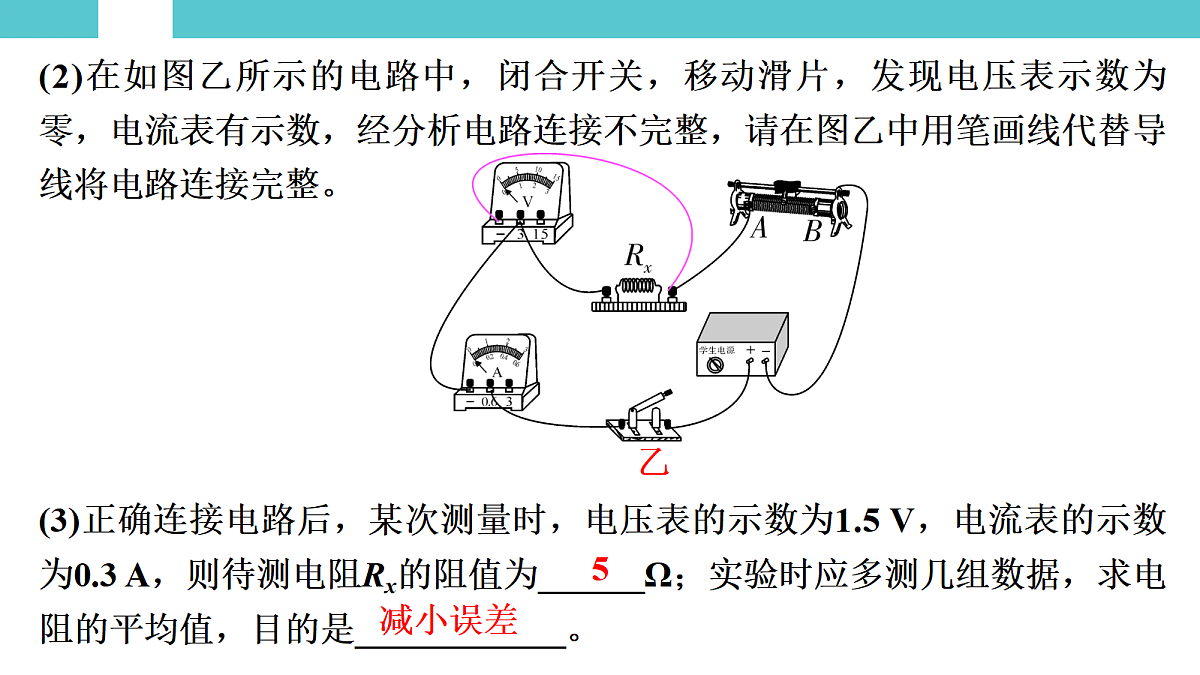

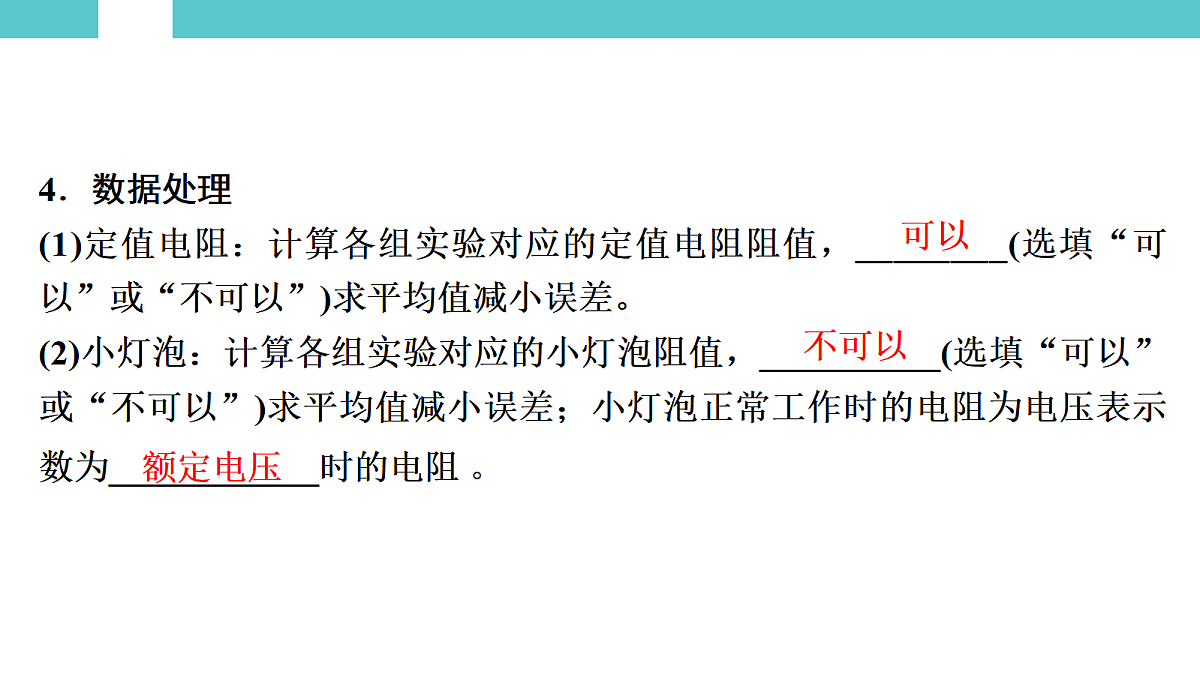

第一部分　教材知识巩固第三单元　电学第十五讲　欧姆定律第3节　电阻的测量用电流表和电压表测量电阻1．实验器材：电源、开关、导线、电流表、电压表、待测定值电阻、待测小灯泡、滑动变阻器。2．实验原理：__________。  3．实验操作(1)断开开关，调节电流表、电压表的指针指到零刻度线处；按电路图连接实物；调节滑动变阻器的滑片到阻值________端。 (2)闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表、电压表的示数，并记录在表格中。(3)重复步骤(2)多测出几组数据，并记录在表格中。最大 可以不可以额定电压例1　为测量某待测电阻Rx的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。甲乙(1)在连接如图乙的电路时，开关应处于________状态，闭合开关前应将滑动变阻器的滑片置于____(选填“A”或“B”)端。 断开B(2)在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，请在图乙中用笔画线代替导线将电路连接完整。(3)正确连接电路后，某次测量时，电压表的示数为1.5 V，电流表的示数为0.3 A，则待测电阻Rx的阻值为______Ω；实验时应多测几组数据，求电阻的平均值，目的是____________。 乙5减小误差 拓展设问：(4)实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成______________________________________实验。(至少填写一个实验名称) (5)(2025·遂宁节选)某实验小组想利用电流表和阻值为R0的电阻，测量未知电阻Rx的阻值。他们设计的电路如图丙所示，并完成了下列实验步骤：①闭合开关S1、S2，读出电流表示数为I1；②断开开关S2，读出电流表示数为I2；③未知电阻Rx＝__________(用R0、I1和I2表示)。 丙探究电流与电压的关系(答案不唯一) 例2　某同学在做“测量小灯泡正常发光时的电阻”的实验时，设计了如图甲所示的实验电路，已知标有“3.8 V”字样的小灯泡正常发光时的电阻约为10 Ω，电源电压为6 V，可供选用的滑动变阻器有R1(20 Ω　1 A)和R2(50 Ω　0.2 A)。(1)为了能完成实验，应该选用的滑动变阻器是_______(选填“R1”或“R2”)。该实验中，滑动变阻器除了保护电路，其主要作用是________________________。 R1的电压改变小灯泡两端(2)[人教“复习与提高”改编]将滑动变阻器的滑片调至阻值最大处，闭合开关，发现__________指针几乎不偏转，__________指针有很大偏转(均选填“电压表”或“电流表”)。通过分析发现图甲中有一根导线连接错误，请在错误连线上画“✕”并在图中画出那一根正确的连线。 电流表电压表甲 拓展设问：(3)电路改正后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因可能是____________________________________。 (4)故障排除后，某次测量时电压表的示数为2.6 V，为使小灯泡正常发光，应将滑动变阻器的滑片向________(选填“A”或“B”)端滑动，同时眼睛注意观察__________，直至小灯泡正常发光。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为______Ω。 滑动变阻器同时接入了两个下接线柱B电压表10(5)经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I－U图像如图丙所示；通过分析图像，写出一条你发现的结论：____________ __________________________。 丙 小灯泡的电阻随温度的升高而增大(6)小红想测出另一个额定电压为U额的小灯泡正常发光时的电阻，在保证电路安全的前提下，设计了如图丁所示的电路(电源电压恒定大于U额且未知，滑动变阻器R最大阻值未知，定值电阻阻值为R0)。请将实验步骤补充完整：①闭合S、S2，断开S1，移动滑片P，使电流表示数为________时，小灯泡正常发光； ②闭合S、S1，断开S2，保持滑片P位置不变，读出电流表的示数为I；③小灯泡正常发光时的电阻RL＝___________(用U额、I、R0表示)。 丁  测量定值电阻的阻值1．(2023·邵阳)欢欢与乐乐同学利用图甲所示的电路测量未知电阻Rx的阻值。甲乙丙丁(1)请你根据图甲电路图，用笔画线代替导线，帮助欢欢同学在图乙中完成实验电路的连接，要求滑片P向右移动时，电流表示数变小。(2)将滑片P置于阻值最大位置，闭合开关S，欢欢同学发现，无论怎样移动滑片P，电流表的示数始终为零，电压表示数接近电源电压，则电路中存在的故障可能是________(选填“Rx短路”或“Rx断路”)。 乙Rx断路(3)排除故障后，移动滑片P，记录多组数据，画出了待测电阻Rx的I－U图像，如图丙所示，由图像可得Rx＝______Ω。 (4)乐乐觉得不使用电压表也能测出Rx的阻值，于是设计了另一种方案，电路如图丁所示。定值电阻R0已知，电源电压未知且恒定不变。测量步骤如下：①只闭合开关S1时，电流表读数为I1；②当开关S1、S2都闭合时，电流表读数为I2；③待测电阻Rx＝__________(用已知和测出的物理量R0、I1、I2表示)。 5 测量小灯泡的阻值2．(2025·长沙)如图是测量额定电压为2.5 V的小灯泡电阻的实验电路。(1)连接电路时，开关应处于________状态。 (2)请你用笔画线表示导线将电路连接完整。断开(3)为了测量小灯泡正常工作时的电阻，小星在调节滑动变阻器时，应该通过观察______(选填序号)来判断小灯泡是否正常工作。 A．灯泡亮度B．电压表示数C．电流表示数B(4)小灯泡正常发光后，调节滑动变阻器，让电压逐次下调，灯泡变暗直至完全不发光，测量的数据如下表所示。检查小星的数据表，你认为第______次实验的数据存在明显错误。5
