2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学第十五讲　第2节　欧姆定律 课件

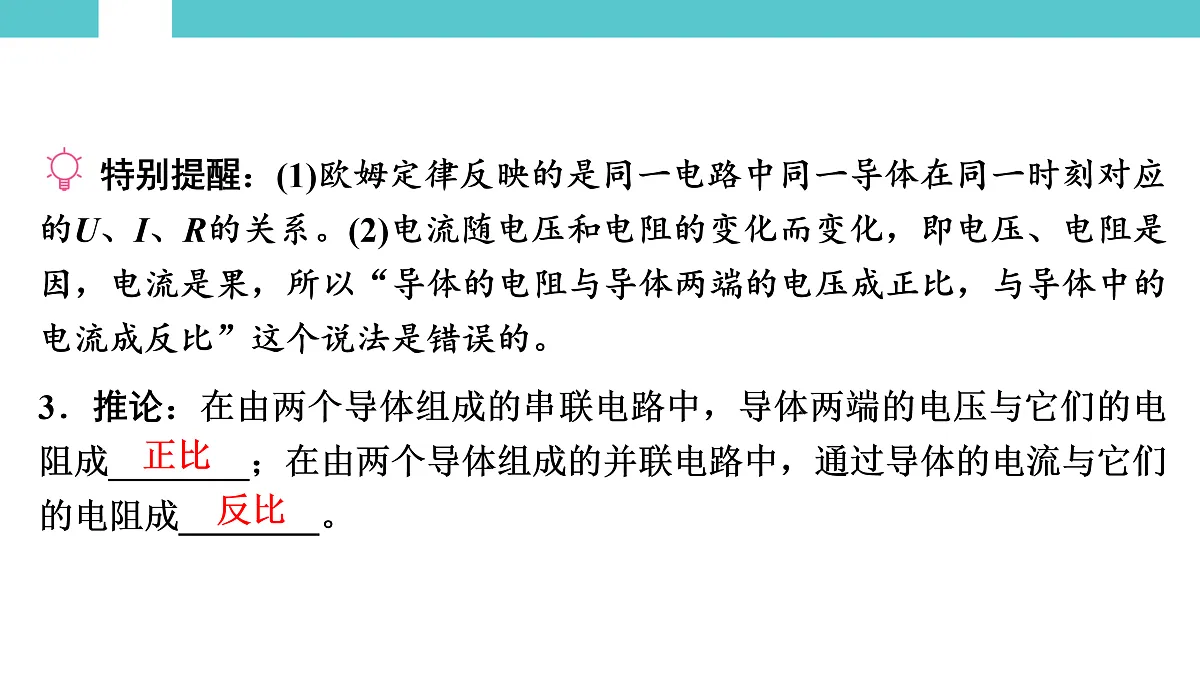

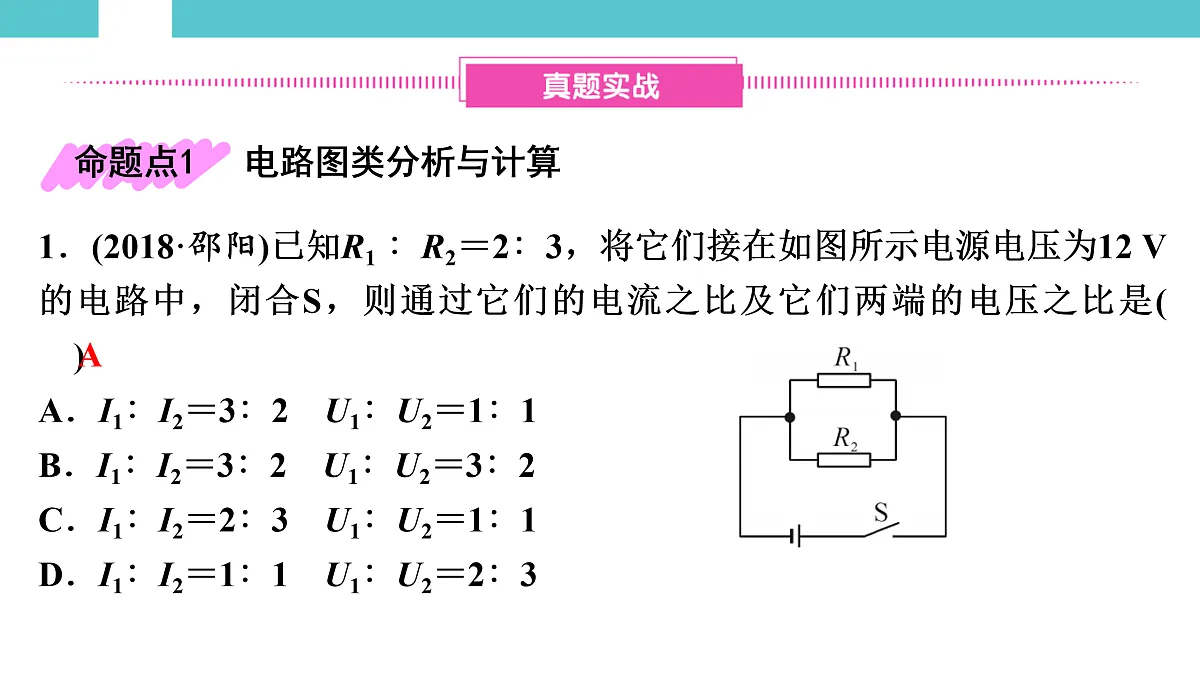

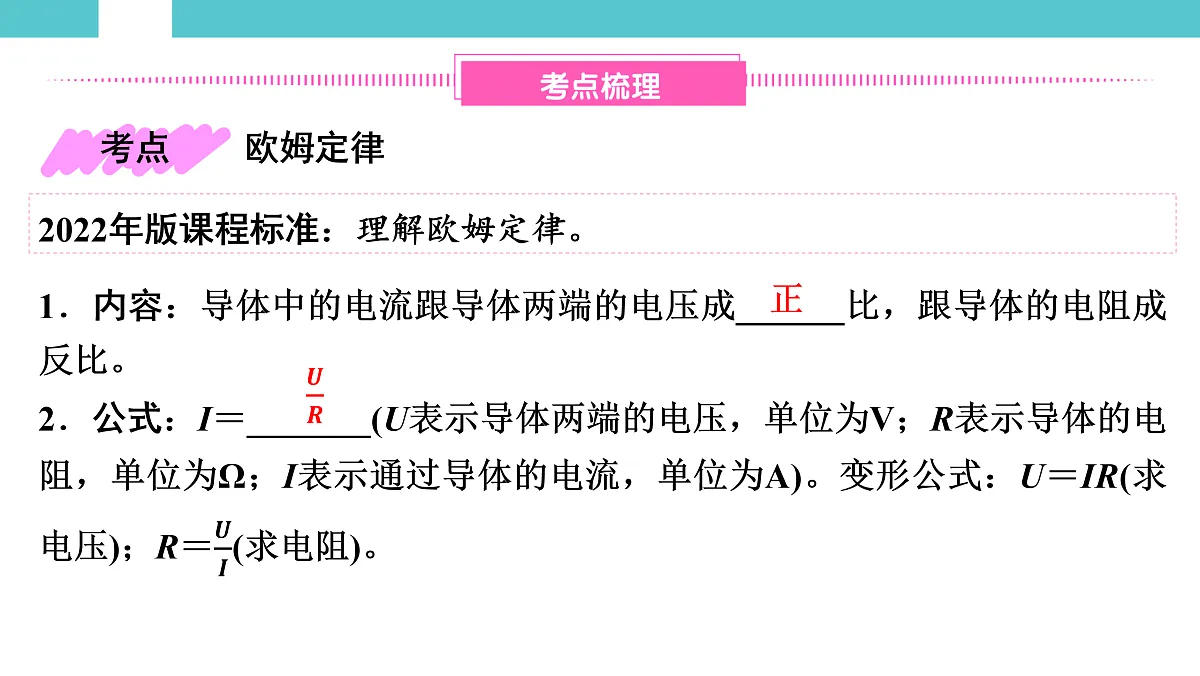

第一部分　教材知识巩固第三单元　电学第十五讲　欧姆定律第2节　欧姆定律欧姆定律2022年版课程标准：理解欧姆定律。 正  特别提醒：(1)欧姆定律反映的是同一电路中同一导体在同一时刻对应的U、I、R的关系。(2)电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果，所以“导体的电阻与导体两端的电压成正比，与导体中的电流成反比”这个说法是错误的。3．推论：在由两个导体组成的串联电路中，导体两端的电压与它们的电阻成________；在由两个导体组成的并联电路中，通过导体的电流与它们的电阻成________。 正比反比电路图类分析与计算1．(2018·邵阳)已知R1 ∶R2＝2∶3，将它们接在如图所示电源电压为12 V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是(　 　)A．I1∶I2＝3∶2　U1∶U2＝1∶1B．I1∶I2＝3∶2　U1∶U2＝3∶2C．I1∶I2＝2∶3　U1∶U2＝1∶1D．I1∶I2＝1∶1　U1∶U2＝2∶3A2．(2025·长沙)(多选)如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着O点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时(　 　)A．水对箱底的压强变小B．R接入电路的电阻变小C．电路中的电流变小D．电压表的示数变大BD3．(2025·长沙)如图所示电路中，电阻R1和R2的连接方式为______联。已知电源电压为9 V且保持不变，R1的阻值为10 Ω。闭合开关后，通过R1的电流为_______A，此时电流表的示数为1.2 A，R2的阻值为______ Ω。 并0.9304．(2023·郴州)如图所示，电源电压恒为3 V。闭合开关S，电压表的示数为0.5 V，则灯泡L2两端的电压为__________V，灯泡L1与L2的电阻之比为_________。 2.51∶55．(2024·长沙)小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为10 Ω，不考虑温度对灯丝电阻的影响，滑动变阻器标有“20 Ω　1 A”字样。(1)闭合开关后，移动滑片使R的阻值变______时，通过灯泡的电流变大，灯泡变亮。 (2)当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为0.15 A，此时灯泡两端的电压为_______V。若灯泡两端允许的最大电压为2.5 V，为保证电路安全，滑动变阻器接入电路的最小阻值为_____Ω。 小1.58图像类分析与计算6．(2022·张家界)如图所示，电源电压保持不变，R1＝10 Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为(　 　)A．6 V　20 ΩB．4 V　20 ΩC．6 V　10 ΩD．4 V　10 Ω甲乙A7．(2021·张家界)如图甲，移动滑片使电阻R2的有效阻值从零逐渐变大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则电源电压为______V，R1的阻值为______Ω。 甲乙468．(2023·常德)如图是两灯电流随电压变化的图像，两灯额定电压均为6 V。若将两灯并联后接入电路，则干路电流最大为_______A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为______ V。 1.589．(2024·湖南)超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3 V，定值电阻R0规格可选，电压表(选0~3 V的测量范围)，力敏电阻R的阻值随所受压力F的变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。(g取10 N/kg)甲乙丙(1)若货车模型总质量为1.5 kg，则其所受重力为_______N。 (2)如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越______。 (3)小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2 V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2 kg，则R0阻值应为_________Ω。 15小1 000
